组合机床毕业设计开题报告.doc

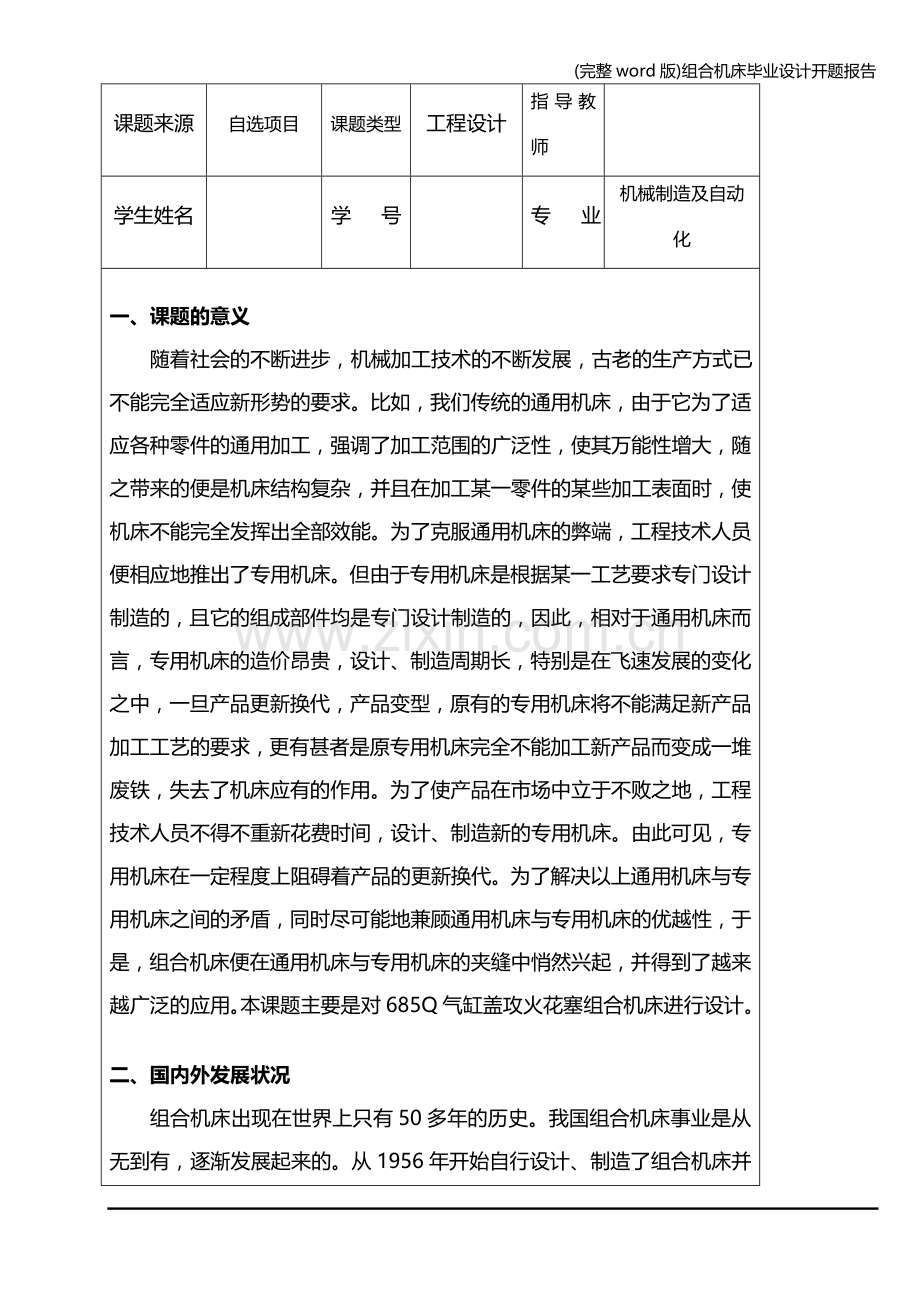

(完整word版)组合机床毕业设计开题报告二八届毕业设计（论文）开 题 报 告学 院： 工程机械学院 专 业： 机械制造及其自动化 姓 名： 学 号： 指导教师： 完成时间： 2008年04月 长安大学毕业设计（论文）开题报告表课题名称685Q汽缸盖攻火花塞组合机床设计 课题来源自选项目课题类型工程设计指导教师学生姓名学 号专 业机械制造及自动化一、课题的意义 随着社会的不断进步，机械加工技术的不断发展，古老的生产方式已不能完全适应新形势的要求。比如，我们传统的通用机床，由于它为了适应各种零件的通用加工，强调了加工范围的广泛性，使其万能性增大，随之带来的便是机床结构复杂，并且在加工某一零件的某些加工表面时，使机床不能完全发挥出全部效能。为了克服通用机床的弊端，工程技术人员便相应地推出了专用机床。但由于专用机床是根据某一工艺要求专门设计制造的，且它的组成部件均是专门设计制造的，因此，相对于通用机床而言，专用机床的造价昂贵，设计、制造周期长，特别是在飞速发展的变化之中，一旦产品更新换代，产品变型，原有的专用机床将不能满足新产品加工工艺的要求，更有甚者是原专用机床完全不能加工新产品而变成一堆废铁，失去了机床应有的作用。为了使产品在市场中立于不败之地，工程技术人员不得不重新花费时间，设计、制造新的专用机床。由此可见，专用机床在一定程度上阻碍着产品的更新换代。为了解决以上通用机床与专用机床之间的矛盾，同时尽可能地兼顾通用机床与专用机床的优越性，于是，组合机床便在通用机床与专用机床的夹缝中悄然兴起，并得到了越来越广泛的应用。本课题主要是对685Q气缸盖攻火花塞组合机床进行设计。二、国内外发展状况 组合机床出现在世界上只有50多年的历史。我国组合机床事业是从无到有，逐渐发展起来的。从1956年开始自行设计、制造了组合机床并得到很大发展。如北京、上海、辽宁、山东、江苏等发展很快，西北、西南地区也又新的发展。国家又重点安排了一批工厂，如大连机床厂、常州机床厂、大河机床厂、长沙机床厂、上海第十机床厂等20多个工厂生产组合机床通用部件，为全国各地机械加工部门用组合机床自己武装自己创造了非常有利的条件。许多工厂在大搞技术改造、设备更新、质量翻新的热潮中，制造了大量的组合机床及其自动线，成倍地提高了劳动生产率，保证了产量和质量，降低了成本。目前，我国大多数省、市、自治区都能设计并制造组合机床及其自动线，产量、质量和技术水平都在不断提高。我国组合机床及其自动线已占有一定数量，特别是在汽车制造行业已有了大量的组合机床及其自动线，生产能力也在不断提高。用我国自行设计与制造的组合机床及其自动线武装起来的第二汽车制造厂，经投产后证明具有规模、效率高，具有较高的自动化程度特点物理从工艺方案和布局，还是从加工精度和质量方面看，这些组合机床及组合机床自动线都已达到国际先进水平。 近几年来，组合机床在汽车、拖拉机、柴油机、电机、仪器、仪表、缝纫机、自行车、阀门、矿山机械、冶金、航空、纺织机械及军工等部门已获得广泛的应用，甚至一些中小批量生产部门也开始推广使用。由于组合机床具有的一系列优点，因此在我国机械加工工业中广泛推广使用组合机床已成为多、快、好、省地发展我国机械加工工业的一条重要途径，继续发展和提高组合机床及自动线技术水平，是当前机械加工工业的一项重要任务。 综观世界四大机床展览会的概况，我们可以从中看到未来机床的发展动向有以下特点： （1）从开发FA、CIM等制造系统转变到积极深入开发单机与环节技术，提高其先进性、可靠性、实用性和性能价格比，力求价廉，切实用于生产，产业经济效果。这是当前世界机床技术发展的主流。 （2）进一步提高和开发高精度、高效率、高自动化（简称“三高”）及多样性、成套性、综合性（简称“三性”）的单机与环节。这是目前世界机床技术发展的根本趋势。 （3）进一步发展不同程度的低、中、高档机电一体化的各类单机与环节产品，这对于不同生产规模，大中小不同技术水平的工厂，从提高加工精度、效率、自动化、全面提高制造技术水平来说，都是有利的长远发展趋势。三、课题的研究内容、方法、手段和预期成果 课题的研究内容是685Q汽缸盖攻火花塞组合机床设计，包括：切削功率的计算、动力部件参数的选择、机床总体设计和刀具的选择。 组合机床的设计步骤：（1）制定工艺方案 要深入现场，了解被加工零件的加工特点、精度和技术要求、定位夹压情况以及生产率的要求等。确定在组合机床上完成的工艺内容及其加工方法。这里要确定加工工步数，决定刀具的种类和型式。 （2）机床结构方案的分析和确定 根据工艺方案确定机床的型式和总体布局。在选择机床配置型式时，既要考虑实现工艺方案，保证加工精度、技术要求及生产效率；又要考虑机床操作、维护、修理是否方便，排屑情况是否良好；还要注意被加工零件的生产批量，以便使设计的组合机床符合多、快、好、省的要求。 （3）组合机床总体设计 这里要确定机床个部件间的相互关系，选择通用部件和刀具的导向，计算切削用量及机床生产率。绘制机床的总联系尺寸图及加工示意图等。 （4）组合机床的部件设计和施工设计 制定组合机床流水线的方案时，与一般单个的组合机床方案有所不同。在流水线上由于工序的组合不同，机床的型式和数量都会有较大的变化。因此，这时应按流水线进行全面考虑，而不应将某一台或几台机床分裂开来设计。即使暂时不能全面地进行流水线设计，制定方案时也应该综合研究，才能将工序组合得更为合理，更可靠地满足工件的加工要求，用较少的机床完成较多的工作，也为进一步发展创造了有利条件。 设计完成后提交的文件和图表（论文完成后提交的文件）： （1）计算说明部分：切削功率计算、动力部件参数的选择、机床总体设计和刀具的选择。 （2）图纸部分：汽缸盖加工工序图、加工示意图、前盖补充加工图、箱体补充加工图、多轴箱展开图、多轴箱检查图和机床尺寸联系图。 四、任务完成的阶段安排及时间安排 毕业设计（论文）进程安排:序号 设计（论文）各阶段名称 日期（教学周）1 外文资料翻译 第5周2 开题报告 第6、7周3 总体方案 第810周4 零、部件图 第1115周5 设计说明书 第16周五、 完成任务所具备的条件因素 了解组合机床机床及其自动线；各类组合机床及其自动线的配置形式；组合机床的特点和工艺范围；组合机床标准及通用部件；组合机床总体设计（包括：组合机床的设计基础、组合机床的设计步骤、组合机床加工工艺规程的制定、组合机床通用部件的选择、组合机床加工示意图和联系尺寸图）；组合机床多轴箱设计（包括：标准多轴箱及其通用零件、标准多轴箱设计、多轴箱附加机构-主轴定位机构、攻丝多轴箱设计、专用多轴箱设计）；组合机床自动线设计；组合机床及其自动线的调整。 通过对以上知识的了解和熟练掌握AUTO CAD的用法，为以后的课题设计做准备。指导教师意见及建议：指导教师签名： 年 月 日注：1、课题来源分为：国家重点、省部级重点、学校科研、校外协作、实验室建设和自选项目；课题类型分为：工程设计、专题研究、文献综述、综合实验。 2、此表由学生填写，交指导教师签署意见后方可开题。
