XX酒店网络高清监控系统
设计方案

一、概述
酒店是集居住、办公、餐饮、娱乐为一体的综合性建筑，其主要是为客人提供住宿、餐饮、娱乐、休闲等业务，由于其工作性质的关系，出入人员比较繁多，外地客人又占绝大部分，因此，加强对外部人员的防范以及内部人员的管理都是必不可少的。其网络业务相应也比较多，例如监控、内网办公、Internet服务都是酒店所必须的。
酒店的网络主要是视频监控网络、数据通信网络：
视频监控网络通过前端视频采集设备即摄像机将现场画面转换成电子信号传输至中心，然后通过显示单元实时显示、存储设备录像存储等，实现工作人员对各区域的远程监控及事后事件查看功能。

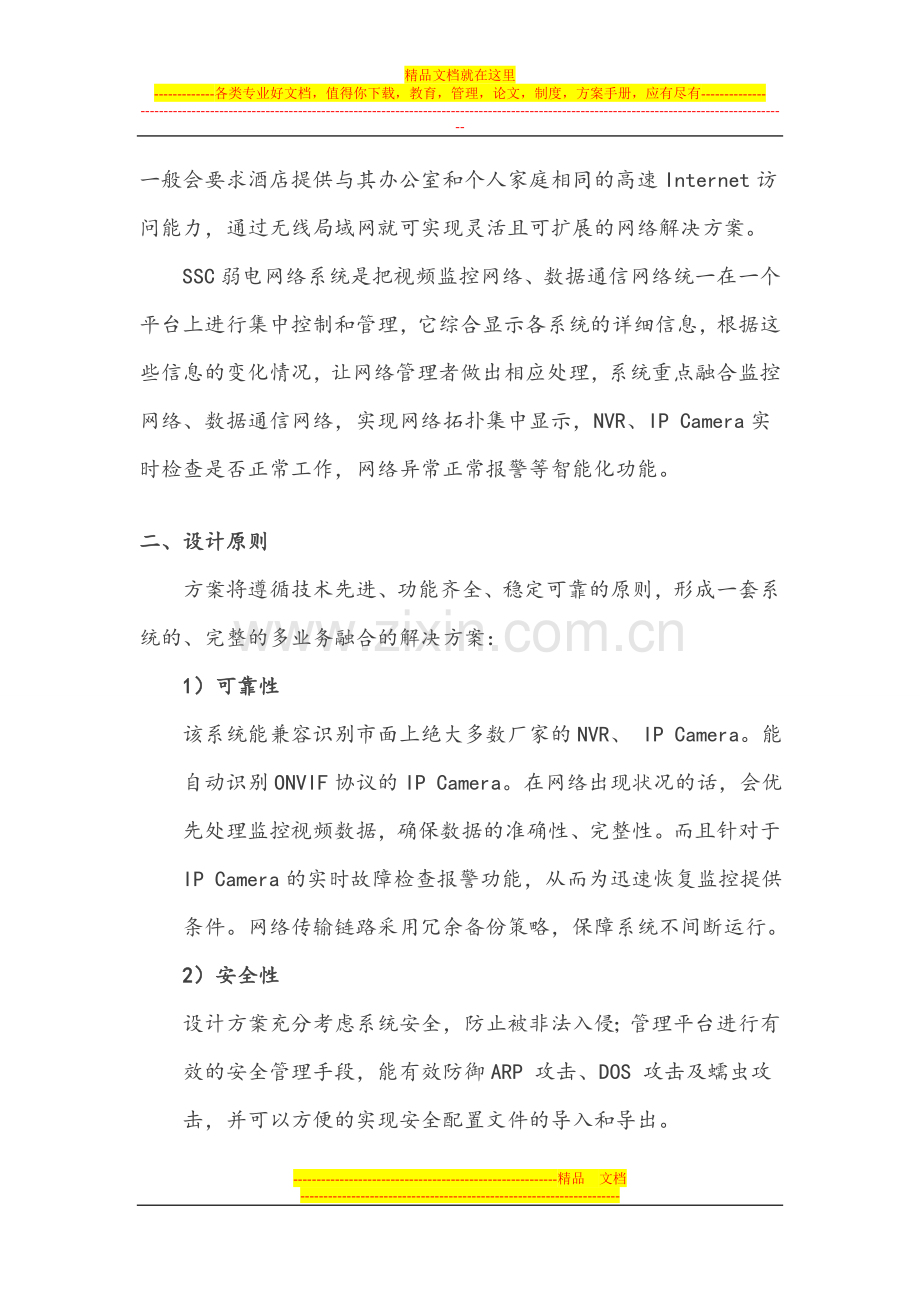

数据通信网络分为办公网络和客房网络，办公网络采用计算机及网络技术处理办公业务，并实现信息共享、交流和协同工作。酒店客房网络就是对外提供国际互联网络网服务的客户网络。其中商务客人一般会要求酒店提供与其办公室和个人家庭相同的高速Internet访问能力，通过无线局域网就可实现灵活且可扩展的网络解决方案。
SSC弱电网络系统是把视频监控网络、数据通信网络统一在一个平台上进行集中控制和管理，它综合显示各系统的详细信息，根据这些信息的变化情况，让网络管理者做出相应处理，系统重点融合监控网络、数据通信网络，实现网络拓扑集中显示，NVR、IP Camera实时检查是否正常工作，网络异常正常报警等智能化功能。

二、设计原则
方案将遵循技术先进、功能齐全、稳定可靠的原则，形成一套系统的、完整的多业务融合的解决方案：
1） 可靠性
该系统能兼容识别市面上绝大多数厂家的NVR、 IP Camera。能自动识别ONVIF协议的IP Camera。在网络出现状况的话，会优先处理监控视频数据，确保数据的准确性、完整性。而且针对于IP Camera的实时故障检查报警功能，从而为迅速恢复监控提供条件。网络传输链路采用冗余备份策略，保障系统不间断运行。2）安全性
设计方案充分考虑系统安全，防止被非法入侵；管理平台进行有效的安全管理手段，能有效防御ARP 攻击、DOS 攻击及蠕虫攻击，并可以方便的实现安全配置文件的导入和导出。
3） 先进性
该方案的技术是经过针对于安防的视频监控系统的详细分析，集先进的数据分析能力和智能识别监控设备能力于一身，体现了当前计算机网络技术的最新发展水平，适应时代发展的要求。同时，从实战应用角度出发，产品的安装调试和操作都简便易行，容易掌握。
4）扩展性
该方案设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能，并根据今后该系统的实际要求方便扩展系统功能。
5） 易管理性
该产品提供了可视化的WEB 操作界面，通过简便操作就可以实现针对酒店的各种业务应用进行优化及隔离。展现整个网络的拓扑结构，使管理者能够对网络一目了然。
6）经济性
在保证视频监控系统性能优异的前提下，充分考虑网络通信的需求及整个网络的投资成本，通过优化设计，实现监控系统和通信网络的完美融合。

三、SSC弱电网络技术特点
酒店的网络是集监控、上网、集中管理于一体的服务性行业，传统的网络监控等弱电系统有以下几个弊端：
1.存在监控网络、内网通信、外网通信等需求，网络比较复杂；
2.系统管理员通常不清楚整个网络的拓扑结构；
3.不清楚多个NVR和哪些IP Camera之间的管理关系；
4.网络复杂的情况下，可能会有监控视频马赛克、画面延迟的情况出现；
5.IP Camera非正常工作，无及时报警提示；
6.网线传输距离只能在100米内；

SSC弱电网络系统很好的解决了上面所提到的问题，使原本复杂的网络变得更简单，更安全，更好用。整个系统的智能管理核心是《SSC监控管理交换机》，简要功能分析：
l 拓扑图：通过SSC私有协议，把交换机接入的整个网络识别出来，并且明确标识出各设备的状态。
l ONVIF协议支持识别：对于支持ONVIF协议的IP Camera能够自动识别出来，并表明设备厂商、型号、地点等信息。
l 智能识别：当IP Camera开始工作，能自动识别出NVR、IP Camera，并且标明NVR和IPCamera之间的关系，即哪些IP Camera是受哪台NVR所管理的。
l 优先处理：当网络出现状况时，交换机自动会对视频数据报文进行优先处理，不会出现画面停顿、不清晰的情况出现。
l 实时检查：对IP Camera进行实时检查，当发现流量异常或是不工作了，都会进行报警提示，并可以发送报警邮件通知管理者。
l 统一管理：可以对多台交换机进行同时配置，例如批量升级，批量保存参数，批量上联端口设置等。
l 专网配置：可以通过专网配置，把监控中的NVR进行隔离，也可以对办公网络和客房网络及监控网络进行隔离，使之变成专网专用。
l 视频信号屏蔽：在特殊环境中，可以控制对某台或是某些台的IP Camera进行视频信号屏蔽。
l 长距离传输：支持长距离传输，在原有100米传输距离上增加几十米或是上百米。

四、SSC酒店弱电系统方案
本酒店共计十二层，一层为酒店大堂，二至十二层均为为客房。其中第七层有一个小型用餐区，第十一层有自助洗衣房。另十二层消防通道可直通顶层天台。
第二至第六层、第八至第十层、第十二层，每层均有17间客房，第七与第十一层每层只有14间客房。每层结构均为一条东西走廊。

监控系统设计
前端摄像机分布：二至十二层，每层三只摄像机。两只针对走廊布控，一只针对电梯门口布控。一层酒店大堂共计四只摄像机。分别针对前台、大门出入口、电梯、休息区布控。另一层酒店门口外针对外部行走通道需要两只摄像机，第十二层通往天台消防楼道需要一只摄像机。电梯内需要一只摄像机。摄像机均采用SSC网络高清摄像机，720P百万高清红外夜视机型。
监控室设计：监控室位于一楼大堂。监控室同时也为网络机房。计划采用两台24路NVR存储。要求存储时间为1个月。
供电设计：所有摄像机以及无线AP均采用SPOE集中供电方式，SPOE交换机放置于每层楼的弱电井房内。
网络系统需求：
整个酒店内部包括大堂、走廊以及房间内均需无线AP覆盖。、每间客房均需要一个网络信息点。另前台一个信息点，一楼办公室一个信息点。共计使用184只嵌入式AP，24只吸顶式AP.网络主机房设在监控室内。每层楼的弱电井房放置楼层交换机。
根据要求及实际情况，做出以下组网设计：

五、设备选型

网络高清摄像机，50米红外防水机型
SSC-P105
视频
视频分辨率
最大1280×720
有效像素
100万
视频压缩标准
H.264/JPEG
视频帧率
最大25fps
视频码率
128Kbps～3Mbps
同步方式
内同步
信噪比
43.9dB
DSP
HI3518
最低照度
0Lux(IR ON)
镜头
接口类型
CS
镜头搭配
4、6、8、12可选
镜头可视角度
4mm:72°、6mm:48.8°、8mm:37°、12mm:24.2°
聚焦系统
手动对焦
功能
有效红外照射
最大50米
隐私遮挡
支持，4个遮挡区域块
曝光控制
自动
增益控制
自动
白平衡
自动
数字降噪
3D数字降噪
日夜功能
IR-CUT双滤光片切换，支持彩转黑
视频调节
支持对比度、亮度、饱和度、画面镜像等调节
远程操作
系统设置、码流管理、账户管理、网络管理
移动侦测
支持
检测报警
邮件报警、客户端报警
网络
以太网
10/100M以太网，RJ45接口
码流
三码流
网络协议
HTTP.TCP/IP.ICMP.RTSP.RTP.UDP.RTCP.SMTP.FTP.DHCP.DNS.PPPOE
接入协议
SSC、ONVIF 2.0
网络传输
内置NVSIP传输协议
环境
温度
-20℃～+55℃
湿度
10%～90%

4.2:网络高清摄像机，30米红外半球
SSC-P102
视频
视频分辨率
最大1280×720
有效像素
100万
视频压缩标准
H.264/JPEG
视频帧率
最大25fps
视频码率
128Kbps～3Mbps
同步方式
内同步
信噪比
43.9dB
DSP
HI3518
最低照度
0Lux(IR ON)
镜头
接口类型
CS
镜头搭配
3.6mm、6mm可选
镜头可视角度
6mm:48.8°
聚焦系统
手动对焦
功能
有效红外照射
最大30米
隐私遮挡
支持，4个遮挡区域块
曝光控制
自动
增益控制
自动
白平衡
自动
数字降噪
3D数字降噪
日夜功能
IR-CUT双滤光片切换，支持彩转黑
视频调节
支持对比度、亮度、饱和度、画面镜像等调节
远程操作
系统设置、码流管理、账户管理、网络管理
移动侦测
支持
检测报警
邮件报警、客户端报警
网络
以太网
10/100M以太网，RJ45接口
码流
三码流
网络协议
HTTP.TCP/IP.ICMP.RTSP.RTP.UDP.RTCP.SMTP.FTP.DHCP.DNS.PPPOE
接入协议
SSC、ONVIF 2.0
网络传输
内置NVSIP传输协议
环境
温度
-20℃～+55℃
湿度
10%～90%

4.3:网络高清智能球机
SSC-Q238
应用场所：可广泛应用于需要大范围高清监控的场所。如：河流、森林、公路、铁路、机场、港口、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
硬件
图像传感器
1/3″130万像素CMOS图像传感器
最大分辨率
1280X720
最低照度
彩色05Lux@F1.2，黑白0.02Lux@F1.2，0LUX 红外IR开启
机芯焦距
20倍光学变焦，4.45-89mm
变倍速度
约5秒（光学，广角—望远）
水平视角
54.1—3.2度（广角—望远）
信噪比
50dB以上
增益控制
手动/自动
白平衡
手动/自动
电子快门
1/25秒至1/100，000秒
红外距离
最大100米
压缩标准
视频压缩标准
H.264视频编码，支持双码流，AVI格式
视频码率
支持码流0.1M~6Mpbs可调
球机功能
转动范围
水平方向360度连续旋转，垂直方向0—90度（自动翻转）
转动速度
水平键控速度：0.1—250度/S可设，水平预置位速度：250度/S；
垂直键控速度：0.1—150度可设，垂直预置位速度：150度/S
预置点
128个预置位任意存储
巡航扫描
2条,停留时间可调，每条可添加8个预置点
花样扫描
2条
断电记忆
支持
守望功能
预置点/花样扫描/巡航扫描/水平扫描/垂直扫描
网络功能
有线网络
1路10/100M以太网，RJ45接口
支持协议
TCP/IP，HTTP，DHCP，DNS，DDNS，RTP/RTSP，PPPoE ，SMTP，NTP
智能报警
移动侦测,网线断,IP地址冲突,存储器满,存储器错
常规参数
通用功能
授权的用户名和密码, 以及MAC地址绑定
供电
DC12V
工作环境
工作温度-10℃~+60℃(WIFI设备上限55℃)，工作湿度≤90%
防护等级
IP66 （室外球）；TVS3000V防雷、防浪涌、防突波

4.4：网络高清NVR
SSC-N524-P8

压缩
预览能力
24路1080P/960P/720P
压缩帧率
5/10/15/20/25Fps
监视
VGA分辨率
1024×768，1280×1024,1920×1080
视频输出
1路VGA，1路HDMI，1路BNC
外设
USB修复
支持
USB接口
2个，USB2.0
音频输出
支持
控制设备
鼠标，遥控器
遥控器开关机
支持开/关机
存储
内部SATA接口
8个(最大总容量24T)
USB(备份)
支持U盘/移动硬盘，FAT32格式
文件格式
日志：*.txt，图片：*.bmp，录像：*.MP4
日志条数
2000条
回放
搜索模式
通道号/录像类型/日期(单独或组合查询)
回放模式
5路1080P/9路960P/9路720P
安全性
用户数目
64个本地用户/64个网络用户(用户名为admin，密码为空)
授权控制
权限控制
网络
以太网
RJ-45接口，10M/100M/1000M自适应
MAC显示
支持
协议支持
TCP/IP，DHCP，UDP，SMTP，NTP
客户端监视
CMS分控，WebCC网页监控
报警/云台
输入
报警盒
输出
报警盒
视频丢失报警
支持
报警抓图
支持
通知方式
蜂鸣器/报警设备/客户端/邮件报警
邮件收件人数目
4个
PTZ预置点
128个

4.5：核心全千兆交换机
SSC-STM2028G 28G网络监控管理交换机
专为构建数据网络和监控网络相融合的需求而研发设计的新一代二层全网管交换机，具有28个千兆的RJ-45接口，和4个千兆光铜复用端口。提供完备的安全策略、完善的QoS策略以及丰富的VLAN功能，易于管理维护，满足中小企业、智能小区、酒店、办公网及园区网的组网及接入要求。
先进的监控设备智能识别技术
智能识别技术是指交换机通过识别端口的数据流，将对应的接入端口的NVR、IPC进行识别显示，为流量自动提供下发优先级规则，保证监控流的优先传输来保证画面质量。同时通过设置一些安全特性，可以有效防止突发数据流量对监控流量的冲击。
支持标准
IEEE 802.3 、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x
端口
28个10/100/1000Mbps RJ45，其中4个SFP光铜复用
网络性能
存储转发
支持
背板带宽
56G
MAC地址表
16K
监控管理
支持交换机集群管理、监控视频质量保障、智能识别（IPC/NVR)、智能专网配置、邮件报警等专业高清网络监控系统管理功能
LED指示
LNK/ ACT
PWR
10/100/1000M
外形尺寸
432 mm(L)* 200mm(W)* 44mm (H)
温度/湿度
0 ~ 50℃(工作)，-20 ~ 70℃(存储)
10% to 90 % RH 不凝结(工作), 5% to 90% RH 不凝结(储存)
最大功耗
50W
电源
100-240V～ 50/60Hz
媒体介质
UTP/STP超5类以上
4.6：汇聚千兆交换机
SSC-STM2208 8+2G网络监控管理交换机
支持标准
IEEE 802.3 、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x
端口
8个10/100Mbps RJ45，2个10/100Mbps/1000M 光铜复用口
网络性能
存储转发
支持
背板带宽
5.6G
MAC地址表
16K
监控管理
支持交换机集群管理、监控视频质量保障、智能识别（IPC/NVR)、智能专网配置、邮件报警等专业高清网络监控系统管理功能
LED指示
LNK/ ACT
PWR
10/100/1000M
外形尺寸
296 mm(L)* 160mm(W)* 44mm (H)
温度/湿度
0 ~ 50℃(工作)，-20 ~ 70℃(存储)
10% to 90 % RH 不凝结(工作), 5% to 90% RH 不凝结(储存)
最大功耗
20W
电源
100-240V～ 50/60Hz
媒体介质
UTP/STP超5类以上
4.7：接入SPOE供电交换机
SSC-STP108 8口SPOE供电交换机
支持标准
IEEE 802.3 、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x
端口
2个10/100Mbps级联口，6个10/100Mbps SPOE供电口
网络性能
存储转发
支持
背板带宽
1.6G
MAC地址表
16K
SPOE供电
DC15V6A电源、SPOE分线器，支持100米内为普通IPC\AP联网并供电
DC19V5A电源、SPOE稳压分线器，支持150米（超五类网线）、200米（六类网线）内为普通IPC\AP联网并供电
LED指示
LNK/ ACT
PWR
外形尺寸
130 mm(L)* 70mm(W)* 26mm (H)
温度/湿度
0 ~ 50℃(工作)，-20 ~ 70℃(存储)
10% to 90 % RH 不凝结(工作), 5% to 90% RH 不凝结(储存)
最大功耗
5W，90W（满载6台网络监控摄像机）
电源
DC9-22V 50Hz
媒体介质
UTP/STP超5类以上
六、监控及网络部分设备清单及报价
型号
主要规格
数量
单价
总价
SSC-P105网络高清摄像机
720P百万高清、50米红外、6mm镜头
6
298

SSC-P105网络高清摄像机
720P百万高清、50米红外、8mm镜头
16
298

SSC-P102网络高清摄像机
720P百万高清、30米红外、3.6mm镜头
20
268

SSC-N524-P8
24路720P录像,8盘位
2
2160

希捷监控硬盘（3T）
监控录像专业，3T
16
860

42寸高清电视机
1080P高清高流明
2
2600

4联操作台

1
1950

2米机柜
19英寸标准40U
1
1560

SSC-STM2028G核心交换机
28个千兆口（含4个光口）、监控管理软件
1
5280

SSC-STM2208汇聚交换机
2个千兆、8个百兆口、监控管理软件
4
1320

SSC-STP108
2个百兆口、6个SPOE供电口，含分线器
12
240

SSC国标六类双绞线
国标无氧纯铜4*2*0.57
3
600

SSC国标超五类双绞线
国标无氧纯铜4*2*0.51
30
480

SSC RJ头
六类100、超五类900
1000
0.5

鸭嘴支架

22
20

球机吊装支架

1
40

12孔位插线板

10
30

PVC线管等辅材

4000

施工费
预计80个工时
80
300

税费
6%

合计

七、技术培训及售后服务
技术支持与人员培训
1.  提供核心设备用户手册，外购设备与器材的使用说明书和软件的操作使用说明书，并免费提供软件升级版本。
2.  现场安装由本公司派相关技术人员现场指导，包括设备安装、分系统调试和系统联调等。
3.  负责对甲方操作使用和维护人员进行免费培训。使其基本了解产品的功能和相关技术指标，并能初步操作使用；在设备调试和系统联调过程中使其能够熟练操作使用，并能进行简单的维护。
4.  提供完善的技术支持和服务。
售后服务
所以产品售后服务遵循产品厂家售后规则，公司维修人员在接到通知后最快的时间做出反应，24小时内到达现场，系统从验收之日起，由于产品质量问题引起的故障，公司免费维修；保修期满后，每年按双方约定的维护费收取，零配件费用另计。
