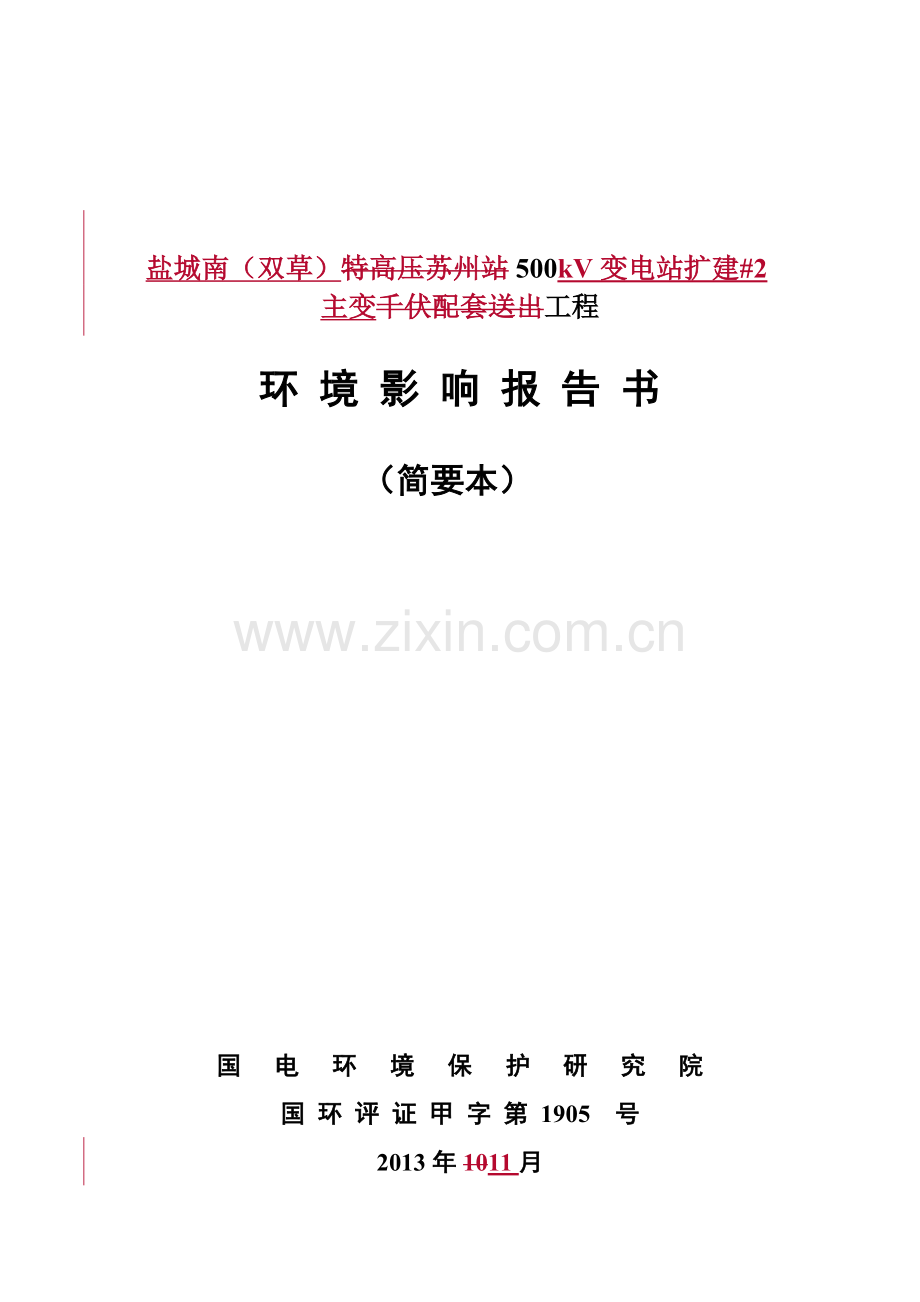

盐城南（双草）特高压苏州站500kV变电站扩建#2主变千伏配套送出工程
环 境 影 响 报 告 书

（简要本）

国电环境保护研究院
国 环 评 证 甲 字 第 1905 号
2013年1011月

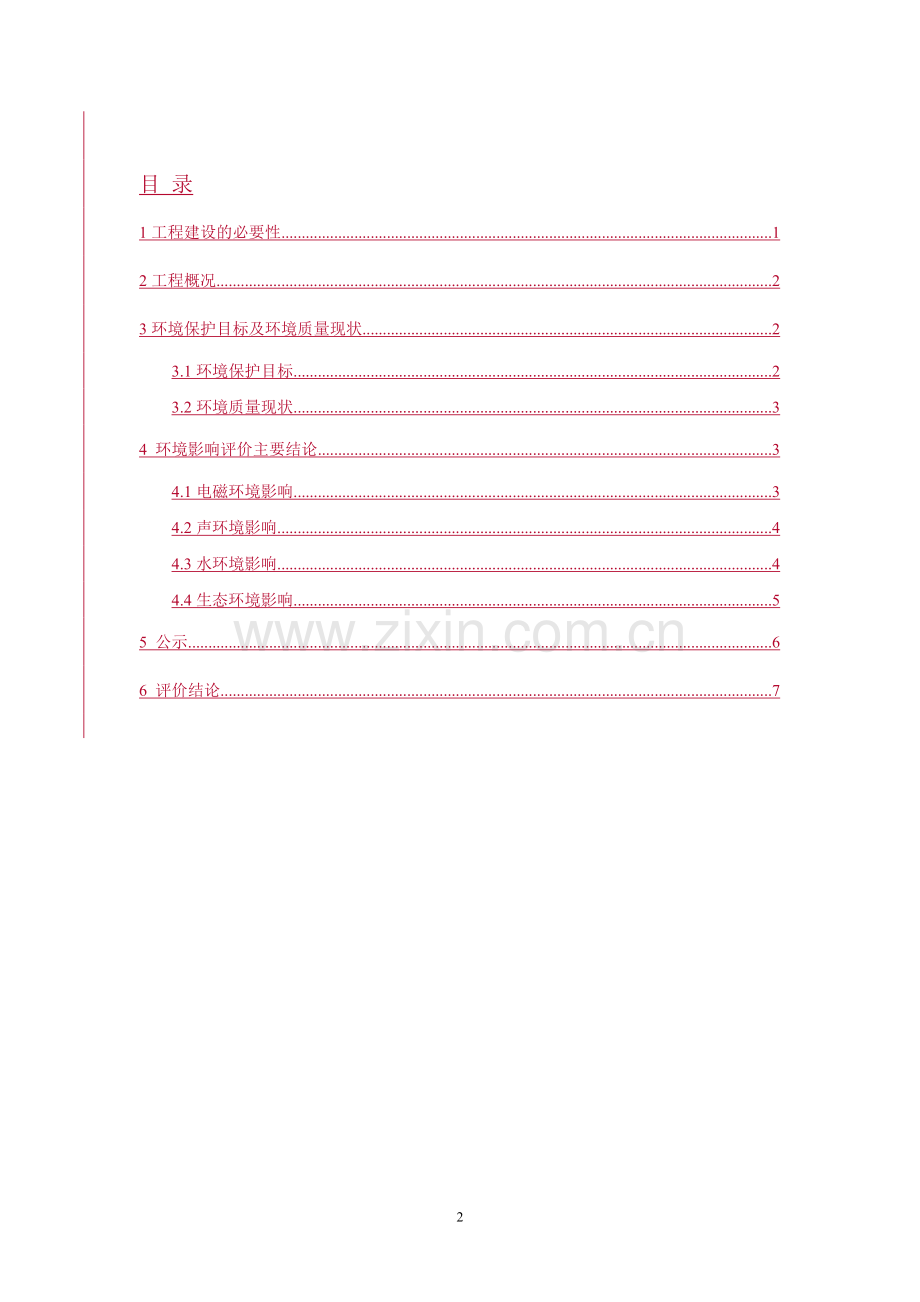

目 录
1工程建设的必要性 1
2工程概况 2
3环境保护目标及环境质量现状 2
3.1环境保护目标 2
3.2环境质量现状 3
4 环境影响评价主要结论 3
4.1电磁环境影响 3
4.2声环境影响 4
4.3水环境影响 4
4.4生态环境影响 5
5 公示 6
6 评价结论 7

13

1 、本工程建设的必要性
（1）满足盐城电网负荷增长的需求
随着盐城电网负荷的快速增长，2016年盐城地区500kV变电容量缺口已达到2025MVA左右，缺2组主变容量。其中，盐城南部电网500kV变电容量缺口约1499MVA。因此，主供盐城南部电网的双草变电站急需扩建一组主变。
根据2013年最大负荷的实绩以及最近报装大用户负荷，2016年实际电力缺口还会加大，双草变电站扩建主变的需求更为急迫。
（2）缓解现有500kV 变电站供电压力，增强供电可靠性
根据由潮流计算结果可知，若不考虑本工程，2016年正常方式，双草变电站一组主变过载13.4%；若2016年盐城地区仅扩建潘荡变电站一组1000MVA主变，则正常运行时双草主变仍会过载，且盐都变电站低阻抗主变“N-1”时，另一组主变也过载。本工程扩建双草变电站一组主变，可以有效增加盐城南部220kV电网供电能力，保障电网安全运行，提高供电可靠性。
（3）为±800kV泰州换流站功率释放创造条件
±800kV泰州换流站投运后，配套建设500kV泰州换流站～双草变双回线路。双草变电站扩建第二组主变有利于接纳泰州换流站释放的电力，响应国家电网公司新的能源发展战略，实现全国范围内的能源资源优化配置。（1）上海和江苏（苏州）电网的电力缺口较大，亟需区外电源支撑。
由电力平衡可知，随着负荷的快速增长，至2020年上海电网的电力缺口达到近10000~12000MW，其中特高压上海西站的降压能力考虑7000~8000MW，则上海电网还需接收2000~5000MW的电力；而2010年左右江苏电网最大电力缺口超过20000MW，苏州电网的电力缺口也达到8000MW以上，电力缺口只能由区外受入。故苏州站的投产将满足上述上海、江苏（苏州）的供电需求。
（2）接收特高压区外来电，提高上海电网受电能力。
苏州站承接北方区外火电后向苏南、上海负荷中心供电，是华东特高压受端电网的重要核心节点。上海电网处于华东电网电力输送的最末端，其受电通道分别　来自苏南电网和浙北电网，而苏南电网及浙北电网也是华东重要的负荷中心，随着上海周边地区负荷的快速增长，现有上海电网与华东电网的500kV通道的输送电力和电源保证均难以满足上海电网自身发展地注。苏州站将区外大型水、煤电基地电力直接送至上海电网，具有充分的电源保障。同时，从网架结构看，苏州站投产后，上海电网通过两个特高压交流通道，两个特高压变电站从华东主网受电，供电可靠性大大加强。
（3）为特高压锦屏直流提供可靠备用，提高苏州南部电网供电可靠性。
苏州南部地区负荷密集，厂址资源严重匮乏，特高压锦屏直流投产后，将成为该地区的重要电源点。特高压苏州站投产后，通过4回500kV线路接入苏州南部电网，在锦屏直流退出运行时，特高压苏州站对苏州南部电网的可靠供电提供了有效的保障。
综上所述，为接受特高压来电，充分释放特高压苏州站降压功率，提高华东电网末端的供电能力及可靠性，建设特高压苏州站500kV配套送出工程是十分必要的。

2 、工程概况
（1）盐城南（双草）500kV变电站现有工程
主变压器：盐城南（双草）500kV变电站现有主变压器1台，容量为1000MVA，采用三相自藕无励磁调压三相分体式变压器。
500kV出线：4回（至潘荡变2回、仲洋变2回）。
220kV出线：10回（至东台风电1回、金东变1回、红光变1回、高阳变2回、富强变2回、鲁能东台风电1 回、汇流站2回）。
无功补偿：4×60MVar低压并联电抗器及1×60MVar低压并联电容器。
盐城南（双草）500kV变电站位于江苏省盐城市以南48km的大丰市小海镇无泊村。
　　（2）盐城南（双草）500kV变电站本期扩建工程
主变压器：本期扩建1台1000MVA主变，采用三相自藕无励磁调压三相分体式变压器。
无功补偿：新增2组60MVar低压电容器。
500kV出线、220kV出线：本期不新增500kV、220kV出线。
本期扩建工程在原有围墙内预留场地内进行，不需新征用地。
表2.1 特高压苏州站500kV配套送出工程组成表
序号
项目名称
建设规模
一、500kV变电部分
1
特高压苏州站500kV间隔扩建工程
苏州1000kV变电站位于昆山市花桥镇经济开发区东北部的新湖村。
一期工程：主变2×3000MVA，电压等级1000kV；1000kV出线4回，分别为至泰州2回、沪西2回；一期工程尚未开工建设。
本期规模：建设苏州1000kV 变电站500kV 配电装置部分，扩建4个500kV出线间隔（黄渡2回、石牌2回），扩建工程与一期工程同期建设，不需新征土地。苏州1000kV变电站围墙内占地面积14.03hm2。
二、500kV线路部分
1
500kV牌渡5903、5913线π入特高压苏州站输电线路工程
新建线路路径全长约0.5km，全线同塔双回路架设。本期新建线路，部分采用截面为4×400mm2 的JL/G1A-400/35型钢芯铝绞线，部分采用截面为6×630mm2 的JL4/G1A-630/45 型高导电钢芯铝绞线。
线路位于昆山市花桥镇。
总投资
项目静态总投资12682 万元，其中线路部分1035 万元，变电部分11117 万元，光通信工程530 万元。
（3）工程投资
本工程估算静态投资为6795万元。2.1特高压苏州站500kV间隔扩建工程
（1）地理位置
苏州1000kV变电站位于昆山市花桥镇经济开发区东北部的新湖村。
苏州1000kV变电站尚未开工建设，站址处场地平整开阔。站址区域为农田，主要种植水稻及小麦。
（2）一期工程规模
①1000kV变电站现有建设规模
●主变压器：运行主变压器2台3000MVA，电压等级为1000kV。
●1000kV出线：现有1000kV出线4回（至泰州2回、沪西2回）。
一期工程尚未开工建设。
（3）本期扩建工程建设规模
本期建设苏州1000kV 变电站500kV 配电装置部分，扩建4个500kV出线间隔（黄渡2回、石牌2回）。
（4）规划建设规模
●主变压器：规划主变压器6×3000MVA，电压等级为1000kV/500kV。
●1000kV出线：规划1000kV出线4回（至泰州2回、沪西2回）。
●500kV出线：规划500kV出线8回。
（5）变电站占地
本期扩建工程与一期工程同期建设，不需新征土地。
2.2 500kV牌渡5903、5913线π入特高压苏州站输电线路工程
（1）线路路径情况
本期新建线路路径的选择基于1000kV 苏州站建设期间的500kV 牌渡5903、5913线临时过渡方案之上，路径长度较短。本期仅需在苏州站间隔外合理选择终端塔的位置，连接上500kV 牌渡5903、5913线临时过渡方案中的新建的N4 塔便完成了500kV 石牌方向的I、II 回线的进线。新建线路自N4塔向东南走线约380m接上新建终端塔，再转向东北进入苏州站。
线路位于昆山市花桥镇。
线路路径全长约0.5km，全线同塔双回路架设。
（2）导线、地线选型
新建终端塔－N4 塔段采用与500kV 牌渡5903、5913 线相同的4×400mm2 导线，导线型号为JL/G1A-400/35 钢芯铝绞线；新建终端塔至苏州站进线采用6×630mm2 导线，导线型号为JL4/G1A-630/45 高导电钢芯铝绞线。
地线架设两根OPGW光缆，一根采用48芯OPGW，一根采用72 芯OPGW，变电站进线档分流地线采用铝包钢绞线。
（3）铁塔
本工程新建1基塔，塔型一览见表2.2。
表2.2 本工程铁塔参数一览表
塔型
呼高(m)
档距（m）
转角度数
基数
水平
垂直
5I1-SDJ
33
100/300
100/+400
0º－90º
1
（4）主要交叉跨越

表2.3 500kV新建输电线路主要交叉跨越表
名称
数量
跨越地段
公路
1条

河流
1条
陈家泾
（5）拆迁安置
本工程无民房拆迁。
3、 环境保护目标及环境质量现状
3.1环境保护目标
通过收资调查及现场踏勘表明，本工程评价范围内无自然保护区、风景名胜区、世界文化和自然遗产地、饮用水水源保护区、森林公园等环境敏感目标。评价区范围内敏感区域为变电站附近居民点。
环境保护目标列于表3.1。

表3.1 盐城南（双草）苏州500kV1000kV变电站环境保护目标一览表
工程名称
保护目标
最近距离和方位
民房结构
环境影响因素
盐城南（双草）500kV变电站扩建主变工程
无泊村2组，约15户居民
变电站东侧250m
一~二层尖顶民房
E、B、RI
无泊村2组，约11户居民
变电站南侧180m
一~二层尖顶民房
E、B、RI、N
无泊村2组，约3户居民
变电站西侧120m
一层尖顶民房
E、B、RI、N
无泊村4组，约30户居民
变电站北侧约300m
一~二层尖顶民房
E、B、RI
注：①RI—无线电干扰；②E—工频电场强度；③B—工频磁感应强度；④N—噪声。
地理位置
保护目标
距离及方位
环境特征
可能的环境因素
昆山市花桥镇
昆山市花桥镇
古塘村村
变电站北侧约210m
一~二层尖顶民房/约20户
E、B、RI
中径村
变电站东北侧约250m
一~二层尖顶民房/约15户
E、B、RI
生态园
变电站西南侧约

注：RI—无线电干扰场强，E—工频电场强度，B—工频磁感应强度，N—噪声。
3.2环境质量现状
（1）工频电场、工频磁场
盐城南（双草）苏州1000kV变电站周围的工频电场强度、工频磁感应强度均小于4kV/m、0.1mT标准；站址站址周围和环境保护目标处的工频电场强度、工频磁感应强度均小于4kV/m、0.1mT标准。
盐城南（双草）变电站周围及周围环境保护目标处频率为0.5MHz的无线电干扰均小于55dB（µV/m）标准。
（3）噪声
变电站周围的声环境现状值昼间、夜间均《声环境质量标准》（GB3096-2008）2类标准。
苏州1000kV变电站站址站址周围和环境保护目标处的声环境预测值昼间、夜间均满足《声环境质量标准》（GB3096-2008）中2类标准。
目前，盐城南（双草）变电站前期工程正在建设之中。
4、 环境影响评价主要结论
4.1电磁环境影响
（1）工频电场、工频磁场
变电站工频电场强度、工频磁感应强度等的分布较为复杂，较难进行理论计算，因此对500kV变电站产生工频电场、工频磁场及无线电干扰的预测评价采用类比分析的方法。
为预测本期扩建工程运行产生的工频电场、工频磁场及无线电干扰对站址周围电磁环境的影响，选取与本工程500kV变电站条件相似，即电压等级为500kV，容量和500kV主接线形式相同、建设规模相对一致的变电站作类比变电站。
从类比500kV变电站运行产生的工频电场、工频磁场监测结果分析，只要变电站按设计要求，保持变电站的配电构架有足够的对地高度，监测点离500kV进出线处一定距离（约5~10m的距离），均小于推荐标准限值。
由类比监测结果分析，盐城南（双草）500kV变电站主变扩建后产生的工频电场强度、工频磁感应强度对周围居民住宅的电磁影响满足评价标准。
（2）无线电干扰
从类比监测结果分析，变电站内主要电气设备均布置在场地离围墙有10~20m距离，其产生无线电干扰对围墙外的电磁环境影响不大，影响比较大主要来自500kV、220kV进出线。
通过类比监测结果及实际运行时监测结果分析，盐城南（双草）500kV变电站扩建#2主变工程产生的无线电干扰场强满足《高压交流架空送电线无线电干扰限值》（GB15707-1995）中规定55dB（μV/m）标准。（1）500kV变电站预测结果分析
根据《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）的要求，变电站预测评价采用类比的分析方法。
500kV变电站类比监测采用同类型、规模大致相同的变电站，根据类比监测结果来预测分析本工程500kV变电站运行产生的工频电场、工频磁场及无线电干扰对周围电磁环境的影响。
从类比500kV变电站运行产生的工频电场、工频磁场分析，只要变电站按设计要求，保持变电站的配电构架有足够的对地高度，可以预计特高压苏州站500kV间隔扩建工程运行后产生的工频电场强度、工频磁感应强度在居民区处均满足《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）规定4kV/m、0.1mT的推荐标准限值；产生的无线电干扰场强满足《高压交流架空送电线无线电干扰限值》（GB15707-1995）55dB(μV/m)标准限值。
（2）500kV输电线路预测结果分析
根据《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）的要求，输电线路预测评价采用类比监测、理论预测分析的方法。
●工频电场
根据类比监测和计算结果分析，500kV输电线路经过居民区时，采用增高导线的对地高度，线路经过居民区导线对地高度不小于20m，在边导线5m以外的区域工频电场强度均小于4kV/m。
500kV输电线路经过农田区域时，产生最大工频电场强度小于10kV/m。
●工频磁场
根据类比监测和计算结果分析，500kV输电线路经过居民区或农田区域时，500kV输电线路运行产生的磁感应强度均小于0.1mT评价标准。
●无线电干扰
根据类比监测和计算结果分析，在好天气条件下，本工程500kV输电线路经过居民区时，在边相导线外20m、80%时间概率下、频率为0.5MHz的无线电干扰值均小于55dB（µV/m）标准限值。
综上所述，通过理论预测结果分析，本工程500kV输电线路运行产生的工频磁感应强度和无线电干扰场强能满足相应环境标准；500kV输电线路经过农田区域时产生最大工频电场强度小于10kV/m；500kV输电线路经过居民区或邻近民房时采取增高导线对地高度（本次要求对地高度不小于20m）措施，500kV输电线路在边导线5m以外产生的工频电场强度将满足4kV/m。
因此，本工程500kV输电线路按设计要求控制拆迁距离，同时增高导线对地高度，500kV输电线路运行在边导线5m以外的工频电场强度将小于4kV/m。
4.2声环境影响
本工程采用同类规模已运行变电站的噪声实测资料和设备厂家的资料，对变电站设备运行期产生的厂界环境噪声排放进行预测计算，分析变电站运行产生的厂界环境噪声排放对周围环境的影响。并根据预测结果，提出切实可行的降噪措施，从噪声控制角度论证500kV变电站扩建工程建设的可行性。
由于变电站前期工程正在建设中，本期扩建工程的厂界环境噪声排放，同时考虑前期工程厂界环境噪声排放与环境背景值叠加后厂界环境噪声排放预测值昼间均满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准，夜间除南侧围墙中部拐角处区域外均满足2类标准，超标原因主要是主变压器离中部拐角处围墙较近，主变设备运行噪声所致。
本期扩建工程变电站噪声贡献值与变电站周围环境保护目标声环境现状值叠加后昼间、夜间均满足《声环境质量标准》2类标准（即昼间60dB(A)、夜间50dB(A)）。（1）变电站
苏州1000kV变电站1000kV特高压南京变电站、220kV淮安南开关站、500kV三堡变电站和500kV三汊湾变电站本期进行扩建或改造，均未不增加噪声源，因此变电站在扩建或改造后厂界环境噪声排放将维持现有水平。
苏州1000kV变电站1000kV特高压南京变电站按本期工程投运后在变电站四周厂界外1m处产生的厂界噪声排放值昼间、夜间均满足《工业企业厂界环境噪声排放标准》（GB 12348-2008）2类标准要求。变电站周围环境保护目标处的声环境昼间、夜间均满足《声环境质量标准》（GB3096-2008）2类标准。
500kV淮安南开关站现有厂界环境噪声排放现状值昼间、夜间均满足《工业企业厂界环境噪声排放标准》（GB 12348-2008）2类标准要求。变电站周围环境保护目标处的声环境昼间、夜间均满足《声环境质量标准》（GB3096-2008）2类标准。
500kV三堡变电站现有厂界环境噪声排放现状值昼间均满足《工业企业厂界环境噪声排放标准》2类标准；夜间除东侧和西侧部分区域超标外，其余均满足《工业企业厂界环境噪声排放标准》2类标准，超标原因主要是由于高压电抗器噪声引起的。变电站周围环境保护目标处的声环境昼间、夜间均满足《声环境质量标准》（GB3096-2008）2类标准。变电站厂界环境噪声排放超标不存在噪声扰民问题。
500kV三汊湾变电站现有厂界环境噪声排放现状值昼间、夜间均满足《工业企业厂界环境噪声排放标准》（GB 12348-2008）2类标准要求。变电站周围环境保护目标处的声环境昼间、夜间均满足《声环境质量标准》（GB3096-2008）2类标准。
（2）500kV输电线路
由类比结果分析可知，500kV送电线路运行期的线路走廊下的噪声水平将满足 《声环境质量标准》（GB3096-2008）中1类标准，对线路走廊两侧的当地居民住宅的声环境影响很小。
4.3水环境影响
（1）现有工程情况
变电站内的废水主要来源于值班人员间断产生的生活污水。
根据实际调查，盐城南（双草）500kV变电站现有工程设有污水处理装置，生活污水经地埋式污水处理装置处理后用于站区绿化，不外排，无法利用部分由环卫部门定期处理。变电站现有工程污水处理能力为0.5t/h，经过接触氧化、沉淀后用于站区绿化，不外排。
（2）本期扩建工程
盐城南（双草）500kV变电站扩建#2主变工程由于不增加运行人员，不新增生活污水产生量，因此，本期扩建工程对变电站周围水环境没有影响。本工程输电线路工程跨越河流时，不在河道内立塔，将塔基选在河床外，采用一档跨越方式进行跨越。在跨越河道施工时需要采用灌注桩基础型式，可减少施工废水外排，可防止对河流水质的影响。
本工程建成后对周围水环境没有影响。
4.4生态环境影响
本期工程为变电站扩建工程，在原有预留场地内进行，对变电站周围生态环境没有影响。线路塔基建设需临时征用土地，被占用的土地植被暂时被清除，但施工完成后，被临时征用的土地应立即恢复，以减少对周围植被的影响。
变电站永久占用的土地原有植被受到破坏，临时占用土地的植被部分会受到影响，但施工结束后可及时给予恢复，已减少对周围农业环境的影响。

5、 公示
（1）公示方法
：建设单位根据环境影响评价公众参与暂行办法，委托国电环境保护研究院于2013年42013年11月2811日对本项目建设情况及项目可能存在的影响在“江苏环保公众网（http：//）”上进行了第一次信息公示，让当地居民了解工程建设基本情况，让社会各界了解工程基本情况。
自公示之日起10日内，未接到公众和团体有关本工程建设和环境保护方面的电话、信件、传真、电子邮件反对意见。
在本项目环境影响评价有初步结论后，建设单位和评价单位在“江苏环保公众网（http：//）”上进行了第二次信息及《盐城南（双草）500kV变电站扩建#2主变工程环境影响报告书简本》公示和简本公示，以便公众查阅。
同时，在“江苏环保公众网（http：//）”上公示了《盐城南（双草）500kV变电站扩建#2主变工程环境影响报告书简本》。
（2）公众参与实施主体：
由建设单位、环评单位作为公告的发布单位。

6、 评价结论
（1）本工程符合《国家产业结构调整目录》（2011年本（2013年修正））中“500千伏及以上交、直流输变电”鼓励类项目，符合国家产业政策。
（2）本工程特高压盐城南（双草）苏州站500kV变电站扩建#2主变配套送出工程特高压南京500kV配套送出工程已征得盱眙县昆山市规划局、国土资源局同意，新建500kV输电线路路径征得盱眙县昆山市规划局同意；本工程建设也符合江苏电网“十二五”发展规划要求。
（3）盐城南（双草）500kV本工程500kV1000kV变电站周围及500kV输电线路路径经过区域的工频电场、工频磁场、无线电干扰现状监测结果满足相应的标准要求；。
变电站苏州站1000kV变电站1000kV特高压南京变电站站址周围和环境保护目标处的声环境现状监测结果昼间、夜间均满足《声环境质量标准》（GB3096-2008）中2类标准。
220kV淮安南开关站、500kV三汊湾变电站厂界环境噪声排放监测值昼间、夜间均满足《工业企业厂界环境噪声排放标准》2类标准。开关站周围环境保护目标处的声环境昼间、夜间均满足《声环境质量标准》（GB3096-2008）2类标准。
500kV三堡变电站厂界环境噪声排放监测值昼间均满足《工业企业厂界环境噪声排放标准》2类标准；夜间除东侧和西侧部分区域超标外，其余均满足《工业企业厂界环境噪声排放标准》2类标准，超标原因主要是由于高压电抗器噪声引起的。变电站周围环境保护目标处的声环境昼间、夜间均满足《声环境质量标准》（GB3096-2008）2类标准。
500kV 特高压南京变至淮安南变线路和三堡变至三汊湾变双线“π”接入500kV 淮安南开关站线路附近环境保护目标处的声环境昼间、夜间均满足《声环境质量标准》（GB3096-2008）1类标准限值。
（4）根据预测结果分析
变电站现有工程正在建设中，本期扩建工程厂界环境噪声排放与前期工程厂界环境噪声排放与背景值叠加后的厂界环境噪声排放预测值昼间满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准，夜间除南侧围墙中部拐角处部分区域外均满足2类标准，超标原因主要是主变压器离中部拐角处围墙较近，主变设备运行噪声所致。
本期扩建工程变电站噪声贡献值与变电站周围环境保护目标的声环境现状值叠加后昼间、夜间均满足《声环境质量标准》2类标准（即昼间60dB(A)、夜间50dB(A)）。苏州1000kV变电站本期进行扩建，不增加噪声源，因此变电站在扩建后厂界环境噪声排放将维持现有水平。1000kV特高压南京变电站、220kV淮安南开关站、500kV三堡变电站和500kV三汊湾变电站本期进行扩建或改造，均未增加噪声源，因此变电站在扩建或改造后厂界环境噪声排放将维持现有水平。
本工程运行产生的噪声对周围环境保护目标声环境的影响昼间、夜间均满足相应标准。
（5）由类比及理论预测计算，本工程新建500kV输电线路投运后产生的工频电场、工频磁场、无线电干扰满足相应评价标准。
变电站扩建工程由类比监测结果，可以预计500kV1000kV变电站产生的工频电场、工频磁场、无线电干扰满足相应评价标准。
（6）本工程建设对当地生态环境的影响较小，由此造成的损失是可逆的。目前，本工程在加强生态保护和管理措施后，从生态保护的角度考虑是可行的。

综上所述，本次盐城南（双草）特高压南京苏州站500kV变电站扩建#2主变配套送出工程建设的环境影响可以接受。
