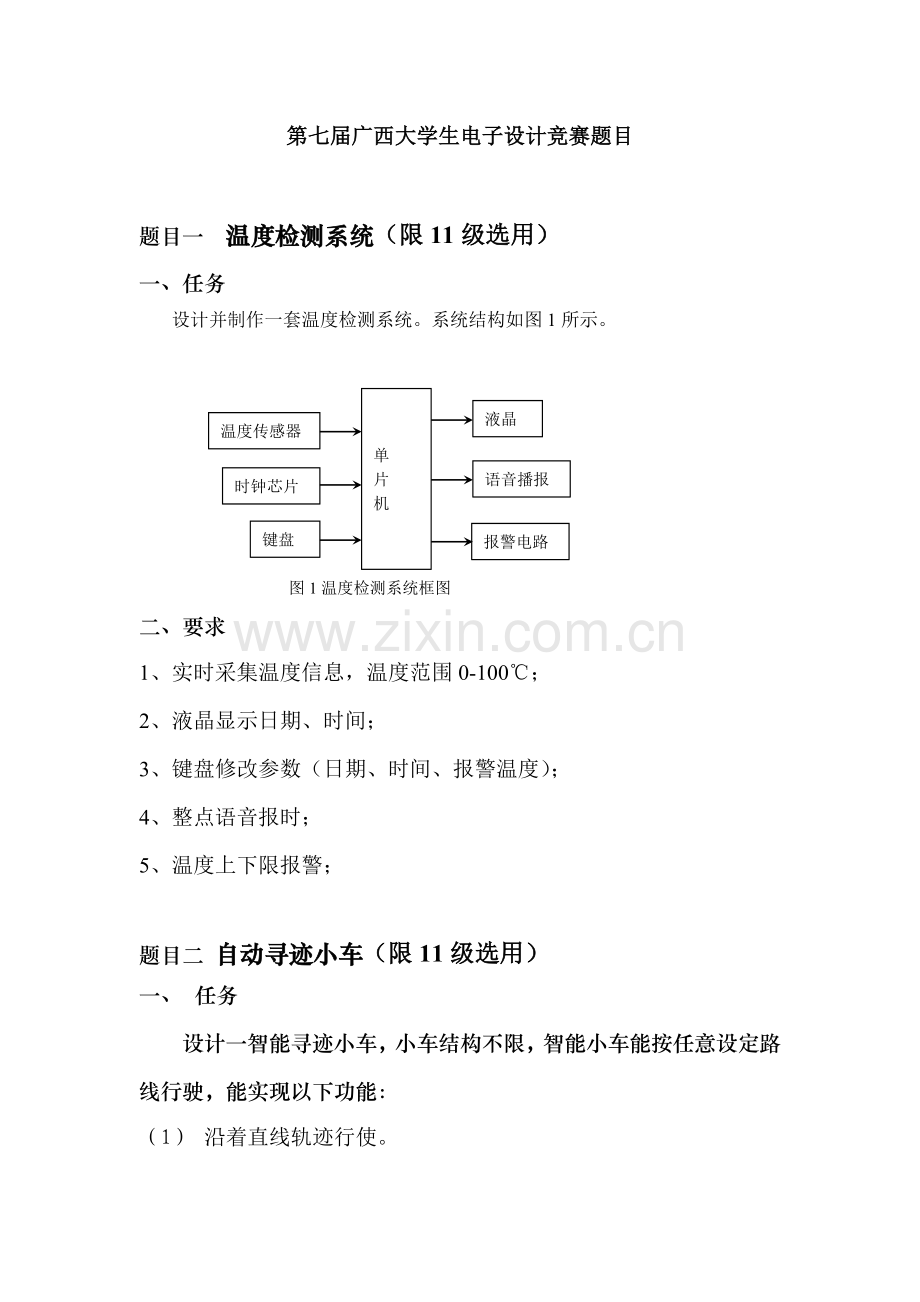

第七届广西大学生电子设计竞赛题目

题目一 温度检测系统（限11级选用）
一、任务
设计并制作一套温度检测系统。系统结构如图1所示。

单
片
机
温度传感器
键盘
液晶
语音播报
报警电路
时钟芯片

图1温度检测系统框图
二、要求
1、实时采集温度信息，温度范围0-100℃；
2、液晶显示日期、时间；
3、键盘修改参数（日期、时间、报警温度）；
4、整点语音报时；
5、温度上下限报警；

题目二 自动寻迹小车（限11级选用）
一、 任务
设计一智能寻迹小车，小车结构不限，智能小车能按任意设定路线行驶，能实现以下功能：
（1） 沿着直线轨迹行使。

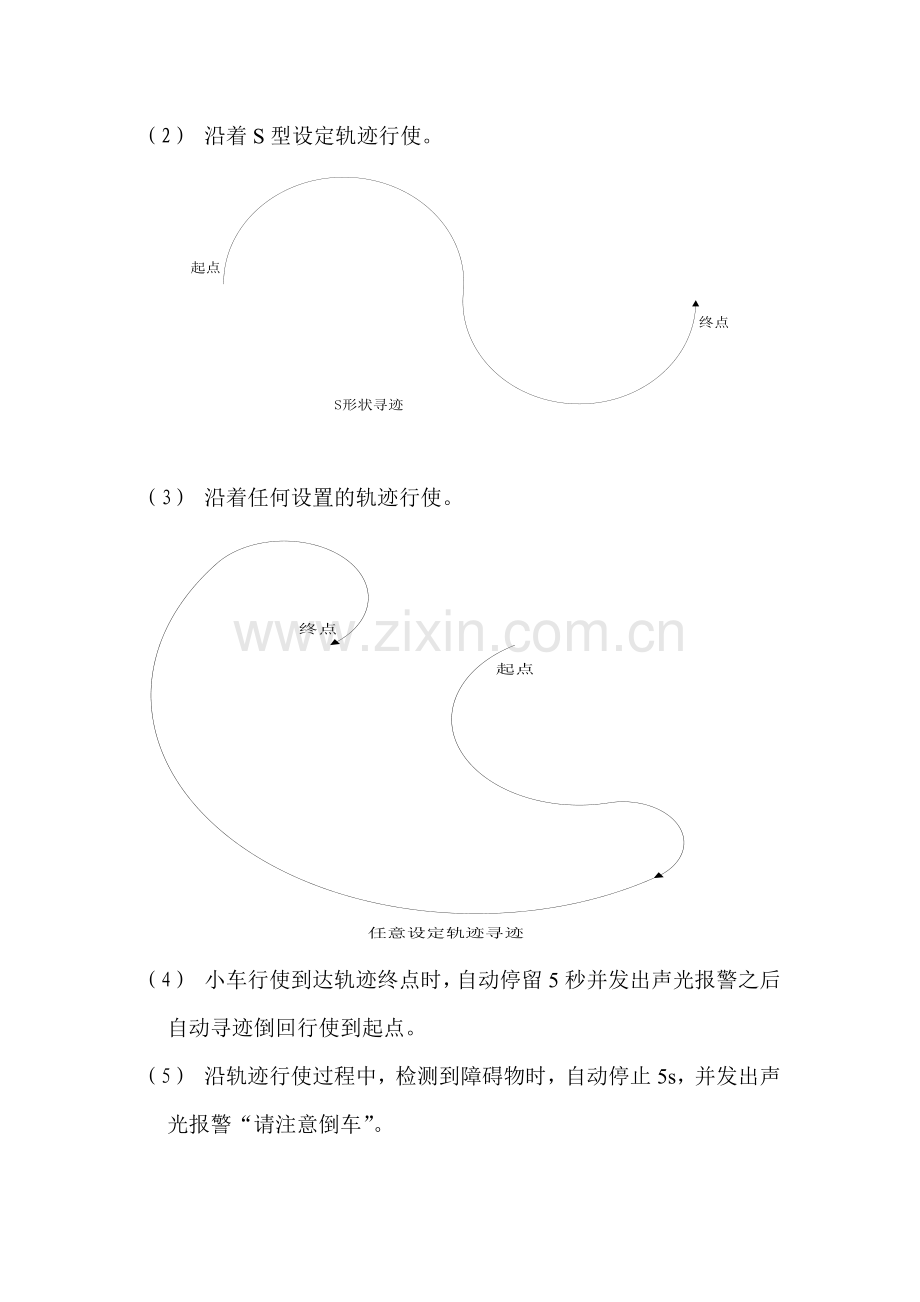

（2） 沿着S型设定轨迹行使。

（3） 沿着任何设置的轨迹行使。

（4） 小车行使到达轨迹终点时，自动停留5秒并发出声光报警之后自动寻迹倒回行使到起点。
（5） 沿轨迹行使过程中，检测到障碍物时，自动停止5s，并发出声光报警“请注意倒车”。

题目三：光控流水灯（限12级选用）

一、 任务
设计制作一个光控流水灯。
二、电路原理图

三、电路/芯片/工作原理说明
1. 由两个NPN（8050）三极管T1，T2组成自激多谐振荡器，R3,R4是T1，T2的集电极负载电阻，电阻R1,R2分别给T1，T2加以正向偏压。两个三极管T1，T2经过两个电容C1,C2进行交流耦合。通电后，电容C1,C2交替充放电，使T1，T2轮流导通和截止，从T2集电极输出一定频率和一定脉冲宽度的方波。
2. 方波从CD4017的14脚（时钟输入脚）输入，给予连续不断的时钟信号使发光二极管依次不断闪烁。R5是光敏电阻，入射光越强电阻越小，反之越大。通过光照可以改变输出方波的频率，从而使LED的闪烁速度改变。
3. 工作时序

由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态。

四、 注意事项
4. 电阻色环的读法，电容如何看大小，芯片如何放置、芯片的一 脚如何辨别，三极管管脚的区分。
5. LED排放最好能按一定顺序（可以跳线，但尽量少），如 Q1/Q2/Q3/Q4....,使其按一定顺序闪烁，如不能不做硬性要求。

五、 元器件清单
元件
说明
数量
电解电容
2.2uf
2个
电阻
10k，200欧
各一个
电阻
2k
2个
可调电阻器（精调）
50k
1个
芯片CD4017
直插
1个
三极管
8050（NPN）
2个
发光二极管
普通
11个
排针
用作电源接口
2个
光敏电阻

1个

题目四 实用音频放大器（限12级选用）
