第一章 工程概况、示范目标及主要内容

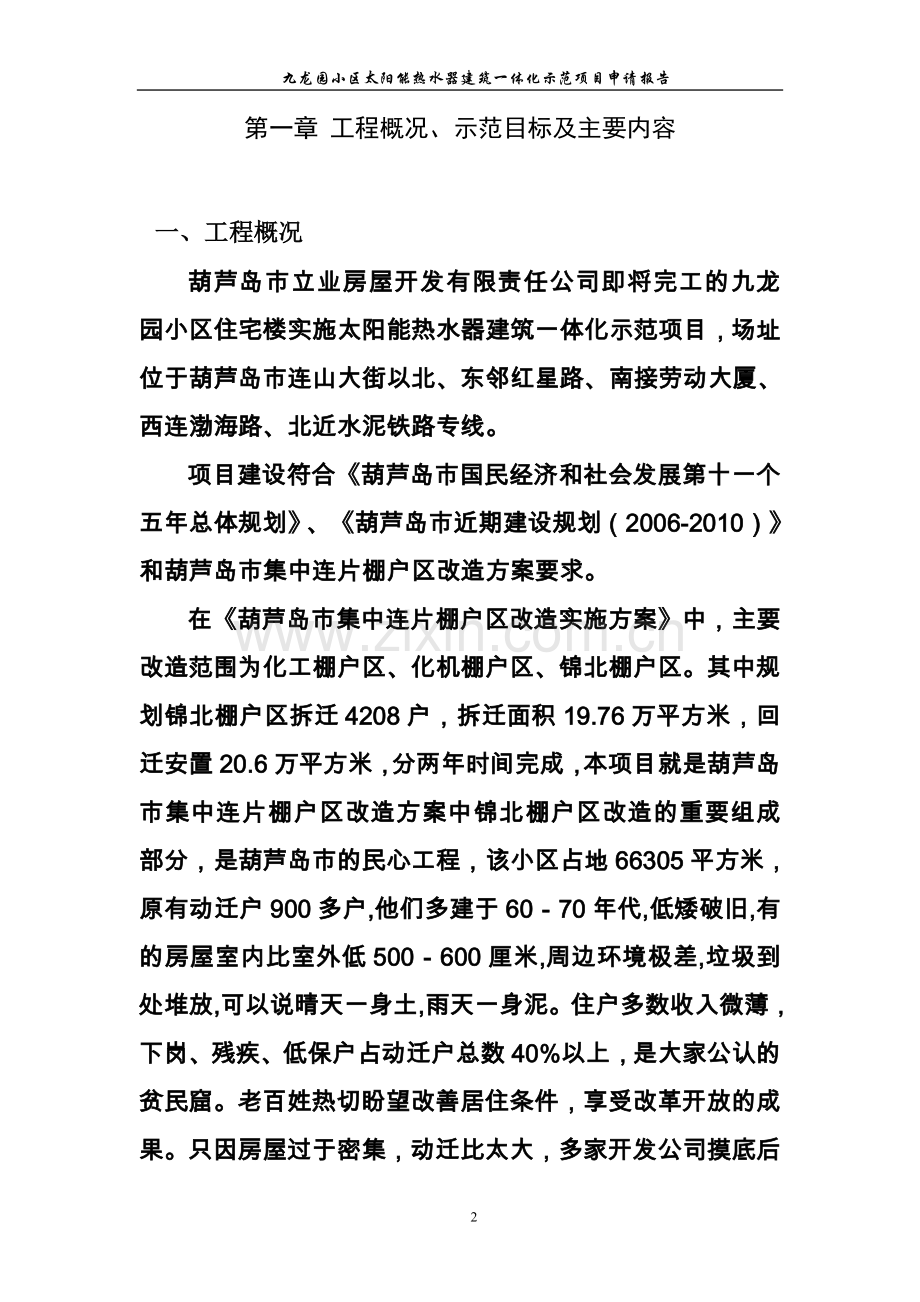

一、工程概况
葫芦岛市立业房屋开发有限责任公司即将完工的九龙园小区住宅楼实施太阳能热水器建筑一体化示范项目，场址位于葫芦岛市连山大街以北、东邻红星路、南接劳动大厦、西连渤海路、北近水泥铁路专线。
项目建设符合《葫芦岛市国民经济和社会发展第十一个五年总体规划》、《葫芦岛市近期建设规划（2006-2010）》和葫芦岛市集中连片棚户区改造方案要求。
在《葫芦岛市集中连片棚户区改造实施方案》中，主要改造范围为化工棚户区、化机棚户区、锦北棚户区。其中规划锦北棚户区拆迁4208户，拆迁面积19.76万平方米，回迁安置20.6万平方米，分两年时间完成，本项目就是葫芦岛市集中连片棚户区改造方案中锦北棚户区改造的重要组成部分，是葫芦岛市的民心工程，该小区占地66305平方米，原有动迁户900多户,他们多建于60－70年代,低矮破旧,有的房屋室内比室外低500－600厘米,周边环境极差,垃圾到处堆放,可以说晴天一身土,雨天一身泥。住户多数收入微薄，下岗、残疾、低保户占动迁户总数40%以上，是大家公认的贫民窟。老百姓热切盼望改善居住条件，享受改革开放的成果。只因房屋过于密集，动迁比太大，多家开发公司摸底后毫无声息。
我省实施的惠民工程——棚户区改造工程,政府出台了很多优惠政策,给生活贫困无钱改善住房的老百姓带来了希望,圆了他们的住楼房的梦想。
九龙园小区共建楼18栋，总建筑面积79200平方米，其中门市11537平方米，共81户；公建面积1630平方米，包括车棚830平方米和物业管理办公室800平方米；住宅共949户，建筑面积66033平方米，住宅分为回迁房户型和商品房户型两类，其中回迁房户型有36、45、55、65、75、85、95平方米7种户型，商品房户型有65、75、85、95、110、120、130平方米7种户型。为积极执行市、区两级政府的号召，把九龙园建设成环保节能的新型小区。全部住宅66033平方米作为太阳热水器一体化可再生能源建筑应用项目示范面积。太阳能热水器建筑一体化工程将安装热水器949台。我公司开发九龙园项目虽然没有利润，但坚决贯彻政府定的棚户区改造原则，让群众受益，开发商微利，对回迁户和低保户减免太阳能安装费和材料费。
九龙园小区规划总平面图附后。
二、示范目标
通过九龙园小区全部住宅安装太阳能热水器，实现太阳能热水器建筑一体化。示范工程将达到以下目标：积极引导建筑设计单位、房地产开发商、太阳能热水器生产企业参与示范工程建设和太阳能热水器作为建筑构件制造技术的开发推广。并与建设部门合作，逐步将太阳能热水器纳入到建筑设计中，进入建筑市场。
三、示范的主要技术
项目主要示范太阳能热水器建筑一体化技术。
从设计指导思想上把太阳能热水器建筑一体化技术作为建筑的一个组成部分即建筑构件来进行设计，包括太阳热水器的类型、器件的设计与选择、系统流程等，都要同其他建筑构件一样（如门窗），以能满足建筑的基本要求为前提进行设计，使太阳热水器真正与建筑有机地结合在一起。作为一种有特殊技术要求的产品，为方便建筑设计人员的设计工作，应编制相应的建筑安装标准图，制定相应的质量验收标准，通过生产企业与建筑行业充分合作与沟通来实现。
作为建筑构件，不仅要考虑太阳能利用设备在建筑上的安装部位、管线的统一设计和布置、运行使用及维护的高效与方便，还必须考虑其在相应部位所能综合的相应建筑构件的部分功能（如阳台栏板的防护功能、屋面保温隔热和防水功能等等），甚至材料、形式和色彩也要与建筑整体相协调，而不是仅仅把它作为一个附加构件重叠安装在建筑的某一部位。这样才能使之与建筑形成有机的整体，保证建筑与设备的整体质量，减少荷载和材料用量，进而降低综合成本和提高其构造的合理性，并形成完美的建筑形象。
太阳能热水器与建筑一体化就是将太阳能热水器与建筑充分结合并实现整体外观的和谐统一。具体以下几个优点：
1. 建筑的使用功能与太阳能热水器的利用有机的结合在一起，形成多功能的建筑构件，巧妙高效的利用空间，使建筑可利用太阳能的部分--向阳面或屋顶得以充分利用；
2.同步规划设计，同步施工安装，节省太阳热水系统的安装成本和建筑成本，一次安装到位，避免后期施工对用户生活造成的不便以及对建筑以有结构的损害；
3.综合使用材料，降低了总造价，减轻建筑荷载；
4.综合考虑建筑结构和太阳能设备协调和谐，构造合理，使太阳热水系统和建筑融合为一体，不影响建筑的外观；
5.如果采用集中式系统，还有利于平衡负荷和提高设备的利用效率；
6.太阳的利用与建筑相互促进、共同发展，使其节省能源，为民众受益。
经过一体化设计和统一安装的太阳能热水系统，在外观上可达到和谐统一，特别是在集合住宅这类多用户使用的建筑中，改变使用者各自为政的局面，易于形成良好的建筑艺术形象。
第二章 工程技术示范方案
一、太阳能热水器建筑一体化方案论述
太阳能热水器建筑一体化设计在建筑初步设计时就加入太阳能使用部分设计思路，并兼顾建筑美观性。
1、热水系统设计思路
热水系统设计原则思路：兼顾建筑立面的美观性，最大程度的使用太阳能，实现美观性、科技性、设备安装的便利性、经济性及寿命等综合性价比的最优化。满足四班制的厨房分段集中用水特点，体现两个最大化、一个最低化：太阳能利用最大化，热水使用最大化，运行成本最低化。
系统形式：太阳能蓄热＋电热能辅助。最大程度使用太阳能。
提供全天候24小时热水，（配合电加热）实现恒温热水供应。
太阳能热水器积木式安装，色彩可定制，与建筑相映成辉、相得益彰，成为建筑的亮丽风景线。
定温或定时加热，硬件与软件设计双重漏电保护功能确保使用安全放心。
2、热水系统设计要点：
根据相关工程技术要求，本方案拟采用真空超导热管集热器。
本方案充分考虑采用太阳能中央热水的环保节能的公益性和示范性，因此本方案的控制系统功能十分完善，可根据季节做出合理调整，确保最大限度的利用太阳能资源。
具体设计要点如下：
提供热水，热水温度为45˚C～60˚C，太阳能设计45˚C。
量身打造的智能化控制功能设计确保最大程度使用太阳能；确保单损坏及维修时系统影响至最小。
提供全天候24小时热水，系统供热形式：太阳能+电加热辅助热源。
太阳能热水系统实现安全、可靠、高效的全自动无人值守运行。
热水供应：用水量中设计容量充分满足甲方要求65L。
水箱电加热采用定温分时控制以便于按实际负荷，同时电价热与低谷电能辅助系统结合，以将辅助电加热成本降至最低。阴雨天气情况下太阳能的不足能量由辅助电加热补充。
充分考虑太阳能系统所在地区的防雷及抗风要求。
3、主要设计依据
GB50015—2003建筑给水排水设计规范
GB/T18713—2002太阳热水系统设计、安装及工程验收技术规范
GB/T18974—2003太阳集热器热性能室内试验方法
GBJ205—1983钢结构工程施工及验收规范
GB4706.1－1998 家用和类似用途电器的安全通用要求
GB4706.12－1995家用和类似用途电器的安全贮水式电热水器的特殊要求
GB4272—92《设备及管路保温技术通则》
GB14536.1－1998 家用和类似用途电自动控制器第1部分通用要求
GB/T15513－1995 太阳热水器吸热体连接管及其配件所用弹性材料的评价方法
GB17581－1998 真空管太阳集热器
GB/T18708—2002 家用太阳热水系统热性能试验方法
QB/J02－2002 太阳能集中热水系统施工规范
GB50057－1994 建筑物防雷设计规范
GBJ9—87 建筑规范载荷规范
GBJ242—82 采暖与卫生工程施工及验收规范
JBJ/T16—92 民用建筑电气设计规范
GBJ93—86 工业自动化仪表工程施工及验收规范
GB/T10800—89 隔热用聚氨脂泡沫塑料
GB/T12464.1—1998 焊接质量要求、金属材料熔化焊
GB/T17049—1997 全玻璃真空集热管
NY/T514—2002 家用太阳热水器储水箱
NY/T343—1998 家用太阳热水器技术条件
NY/T651—2002 家用太阳热水系统安装、运行维护技术规范
4、初步设计
建筑有可用安装太阳能热水系统的有效面积与位置。
建筑物自来水压力不小于1Kg/cm2 。预先敷设热水供、回水管路，且有良好的保温。
建筑物配电系统需预留足够电容量以供太阳能系统阴、雨、雪天辅助加热和电控系统的需要。
建筑物必须具有良好的电气、防雷接地以使太阳能系统与其连接。
集热器每平米总重量为40KG，建议预先进行建筑基础处理，同时须考虑太阳能水箱的集中载荷要求。
太阳能系统安装抗风所需的固定基础。
5、 设备要求
序号
设备要求
系统配置
说明
1
太阳能热水总容量，供水温度满足要求
真空管超导热管集热器
标准配置，单管破裂不漏水，维修不影响系统正常使用
2
全天24小时恒温供水
集热及恒温一体水箱
采用中高温保温技术，水箱保温温度设置在55˚C（±2˚C），既保证使用时的舒适温度，又减少水箱内外温差。
辅助电加热
电加热器，保证寿命，保证使用安全性。
3
辅助加热要节能
智能分时控制及昼夜节电控制技术
尽量利用晚间的低谷电或实际负荷调整需要
二、太阳能热水器一体化建筑方案
1、必须明确建筑配套太阳能产品的理念性问题。
人类利用太阳能的历史悠久，中国也是世界上最早利用太阳能国家之一。太阳的内部具有无比的能量，主要通过光辐射一刻也不停息的向外发射着巨大的光和热传送到地球。相对于地球生物来讲，太阳能是取之不尽、周而复始的对环境无任何污染的清洁能源。新能源和可再生能源的工同的特点：
（1） 能量密度较低，并且高度分散
（2） 资源丰富，可以再生
（3） 清洁干净，使用中几乎没有损害生态环境的污染物排放；
（4） 太阳能、风能、潮汐能等资源具有间歇性和随机性；
太阳能光热产品，主要是通过太阳能的集热器收集照在上面的太阳辐射光的能量，太阳能光热产品的贡献率主要由四个方面的影响因素。
（1） 太阳光的辐照强度，如果辐照强度较小，光线携带的能量之较低；
（2） 集热器的受光时间的长短；
（3） 集热器的光热转换率的高低，能量收集储存能力；
（4） 能量收集储存能力；
太阳能不是万能的，没有太阳肯定是不能的。所以作为太阳能光热利用产品，肯定会考虑一定的辅助能源作为补充（一般采用电辅助）。太阳能热水节能产品与建筑配套，受建筑条件的多方面的影响，在同一栋楼的不同位置、不同楼层，太阳能的贡献率可能有所不同，不能全盘一律的要求达到同样的使用效果，同样的贡献率这是不现实的。作为建筑来讲，利用太阳能光热产品，只是建筑节能的一种手段，一种节能措施，不能完全依赖于太阳能。
2、关于太阳能的贡献率的问题
由于该示范项目开发的小区为多层住宅设计，楼层的不同，采光效果差别可能较大，只能是在配套时考虑不同的位置，太阳能的贡献能力不同，不足部分采用电辅助补充。平均来说，在地球大气外面正对着太阳的1㎡的面积上，每分钟接受的太阳能量大约为1367W。这个数字叫做太阳常数。以地球的平均云量为54%计，大约就有近1/4的太阳辐射能量被云层反射回到宇宙空间去了，到达地面的也就3/4左右。能量值有限，且一年四季是变化的
3、集热面积及热水产水温度
太阳热水系统的产水量与太阳的辐射强度和日照时间有关，一年四季是不一样的。所以，一般产品冬、夏季的产水量出入很大。若按夏季设计，成本低，但一年三季需要辅助其它能源，运行费用会提高。但若按冬季设计，运行费用低，但成本可能太高，我公司产品方案按春秋季设计，在阴雨天或热水不足部分辅助其它常规能源形式。
南北轴向管，倾角40°的太阳能系统晴好天气，每平米集热器每天平均产水量（△T=35℃）为：春秋季65—75kg；夏季80—100kg，冬季50—60kg。
根据该公司对南立面圆柱吸热体真空集热管能量收益的研究，对于北纬40°南立面横置和竖置及倾角与纬度线相同朝南放置南北轴向三种不同放置方式单位长度圆柱吸热体真空集热管的日能量收益及其年能量收益变化进行研究的数据。北纬40°南立面横置管和竖置管的年能量收益只有倾角与纬度相同朝南放置南北轴向管年能量收益的75%左右。南立面横置管比竖置管年能量收益多7%所以南立面横置管是首选。
太阳能集热器的有效得热量，与角度的关系非常大。一般情况下，按一年四季的总效果考虑，最佳角度（集热器与南墙墙面的夹角）为（90°－（当地纬度+5°～10°）），集热效果最好，但南立面集热器角度一般不超过30°，太大会影响建筑外观和下层采光。但大角度对建筑立面有影响；小倾角安装对建筑立面影响不大，夏季集热效果略差，冬季集热效果较好。集热管东西向横排式，太阳入射角根据集热管弧型球面全面积跟踪集热可不考虑。在实际的应用中需要根据建筑的实际情况多方面考虑，综合考虑结合形式。集热器可调角度，在不同的季节可调整不同的角度。使用更灵活，调节更方便。
朝向对集热器的效果也有影响，角度、朝向对集热效果的影响见下图

集热器与南墙墙面的夹角0°～30°：随着夹角的变化，全年综合集热效果逐渐增大。
方位角：随着方位角的偏量的增加，集热效果逐渐减小。方位角在±10°左右，影响不太大。由于集热器的安装位置为南立面，其受光的时间受一定的限制，同时不同的季节相同的集热器角度采光效果全面变化不大，一年四季恒温性太阳能热水器，得热量冬季不会过低，夏季也不会过热。
壁挂式太阳能系统晴好天气每平米集热器每天平均产水量（△T=35℃）为：春秋季48—52kg；夏季52—56kg，冬季45—48kg。平均按50升/㎡集热面积设计计算，适当减小配比值，使用热效果会增加。
4、产品选择
太阳能与建筑一体化产品要求：
水箱与集热器是分离的产品，集热器与建筑立面相结合，水箱隐蔽在阳台室内。
产品可直接接入建筑给排水系统——产品承压顶水使用。
可靠的过冷过热解决措施。由于太阳能加热是无控制加热，一般光照下如果出现系统未使用可能造成系统出现温度过高、过压，水箱在室内易出现危险，产品必须有可靠的过热解决措施。
足够的有效的热量等条件。
根据建筑图纸和产水量要求，需采用建筑定制性产品，充分根据建筑现场条件，灵活调整产品外形尺寸和配置，充分体现太阳能与建筑的充分配套，紧密配合，在建筑提供太阳能安装空间的前提下，灵活调整产品适应建筑需要。实现太阳能与建筑的完美配合。
综合考虑项目所在地区气候特点，可选用SRY65-9DZ型产品：集热器采用Φ58×2000㎜水平热管9支，集热面积：1.48㎡，外形尺寸：长×宽×厚=2180×670×120㎜，重量：40㎏；水箱外形尺寸：φ450×780，自重：30.5㎏。
项目将安装桑宝蓝超牌SRHY65-9DZ型热水器及配套设备949套，由中标厂商派来施工队进行施工安装。
5、施工组织
所有楼房的太阳能设计图纸均由太阳能厂家施工中标单位协助设计院完成，投标单位必须具有太阳能设备的生产资质并具有技术施工能力和施工队伍。工程施工阶段实行工程监理。施工承包范围：
（1）对每个楼的每户的太阳能热水器系统进行施工图辅助设计。
（2）对楼内太阳能管道及分支管道施工给予技术服务。
（3）室外阀门、管件安装及管道保温施工。
（4）太阳能系统的安装施工。
（5）室外热水冷水管、控制器、支架 、保温的安装。
（6）水箱的室外集热器及附属设备的安装验收。
（7）系统的调试及使用期的保修。
（8）其他与之配套相关工作内容。

6、设备安装安全保障措施
施工准备
1. 技术准备：在正式施工前期，组织有关施工人员完成施工图纸会审及施工设计工作，并具备指导施工条件。
2. 施工测量及定位工作，在正式安装前进入工地一周内完成。
3. 施工用水用电，本工程需要电容量，于正式施工前协调到位。
4. 机械设备、劳动力的准备工作在一周内全部准备到位，达到施工生产的能力需要。
施工方案及技术措施
1. 指导思想：坚持“质量第一”的原则，建立质量保证体系，开展全面质量管理活动，与建设单位、监理单位密切合作，制定科学的网格计划，坚持按科学的施工程序，保证工程按期保质的交付使用。严格贯彻“安全生产”的指导方针，建立安全保证体系，严格执行各项安全规程和法规，在以预防为主的原则指导下，制定有针对性的专业安全措施，确保在整个工程的施工过程中不发生重大安全事故。
2. 组织管理机构与形式：总体工程是在公司统一调度平衡下，执行以总工程师为主的责任制，建立项目管理保证，施工现场的各项组织实施与施工机械、劳动力、材料在公司领导下统一调动，为加强施工现场管理工作，公司各管理系统面向现场，面向施工，加强各方面施工力量，按照优质低耗，文明安全的原则，精心组织施工，现在成立以项目经理为龙头的现场指挥中心。
3. 太阳热水系统施工流程：
设计院出太阳能系统图 集热器和水箱挂件、管路、控制线预埋 集热器安装、 水箱、控制安装 管路、水泵连接（水箱连接） 电器控制安装 管道保温 太阳热水系统调试 联合系统调试 甲方验收
施工组织机构及管理人员

1. 项目经理部组织机构
根据工程特点，设置太阳热水工程组织机构如下：
项目经理

项目总工程师

技术质量科 安全科 工程科 材料设备科 综合科

2. 项目经理部人员职责：
（1） 为确保太阳热水工程保质、保量、按期完工，项目部人员明确分工，使工作有效运行，指责如下：
（2） 项目经理：为本项目第一责任人，负责整个工程施工管理的全面工作，以及对外协调工作。
（3） 技术负责人：负责整个工程技术工作，制定审批各种方案的实施，对工程个质量控制点进行确定，并全面综合控制。
（4） 工程科：负责工程的具体施工过程中的工作，在施工中严格遵守各项规范，按图施工，发现问题及时向技术可反馈，并落实纠正预防措施。
（5） 技术科：负责本工程实际施工中各工序及其之间的技术问题处理，质量控制点的具体控制，对工程的质量进行检验，对材料进行监控，负责工程技术档案的整理。
（6） 安全科：对本工程的各项安全措施的制定落实全面负责，负责对人员进行教育，对设备状况进行检验，施工现场文明施工进行监督。
太阳能施工专用机具设备表
名称
型号规格
数量
产地
技术性能
能耗
备注
压力表
3W-4型
8
国产
压力显示

空压机
2HP
2
国产
0-0.1MPa
1.5KW

管剪
φ50
20
国产
裁管

冲击钻
16VB
5
国产
打孔
350W

水钻
16VB
5
国产
打过墙孔
350W

手电钻
6410
2
国产
打孔
250W

扳手
10寸/14寸/套
20
国产
连接

管钳
350
20
国产
连接

电线盘

4
国产
临时电源

设计质量保障措

1、设计人员组织措施: 为了确保本次工程设计的方案为最优方案，由公司工程部总工程师亲自挂帅成立专项设计小组
2、设计人员组织系统图：

总工程师

电气控制工程师
太阳能利用工程师
给排水工程师
工民建筑工程师
工程师

3、保证设计质量的技术措施：
为了保证本工程的设计质量，由各专业工程师对工程各个部分分别设计，总工程师进行监督、校核、归纳
4、方案设计主要人员表
序号
姓 名
职 称
设计年限
已设计项目名称
1
幺天胜
高级工程师
13
甘肃酒泉卫星发射基地700套家用热水工程
2
葛洪川
高级工程师
10年
首钢马兰庄铁矿住宅240热水工程
3
冯国春
工程师
5年
太原高档住宅热水配套工程
4
冯 康
工程师
6年
内蒙左旗160套住宅热水项目
5
辛 强
工程师
3年
石家庄苹果城二、三期住宅热水工程

质量目标、质量保证要点及技术组织措施
1、质量管理目标：
系统运行安全、可靠，达到甲方要求及国家标准，一次性验收合格
2、质量保证要点：
1）保证所供产品为原厂原装的合格产品，每组集热模块均有防伪密码，可拨打中国中轻产品质量保证中心免费电话8008285315查询
2）严格按照桑宝公司工程安装规定进行工作，保证工程安装质量
3）保证工程可靠运行及使用寿命
3、产品执行的国家标准、检测标准及测试手段
1）质量标准：Q/HDSBJ001-2002
2）检测标准：Q/HDSBJ001-2002
●GB/T18708-2002
家用太阳热水器系统热性能试验方法
GB4706.1-92 GB4706.12-1995 GB/T12915/1991
3）测试手段：累计式辐射测量仪
4、保证质量的技术组织措施：
1）技术措施：根据工程要求周密设计、严格把好进料关、精心组织制造、安装、调试。按标准严格检查。
2）组织措施：从设备提供方组织得力人员成立领导小组负责工程的设计、制造、安装、调试工作。
㈢、项目机构设置及人员组成
1、 施工组织机构：（略）
2、拟承担本工程的主要施工管理技术人员情况

序号
姓 名
年龄
职务或职称
备 注
1
徐召伟
26
项目经理

2
冯国春
36
工程师

3
李刚
31
工程安装经理

4
张响
34
技师

5
辛孟
28
水暖技术员

6
赵光辉
26
电工

具体安装方案
1、集热器的安装
根据不同的户型结构，设计出合理安装方案，集热器的四个安装点，由M8膨涨螺丝植入承重墙内，四点受力，确保安装强度能承受10级以下风力。
2、 水箱的安装
根据设计图纸，确定水箱安装位置，水箱四个安装点，由M8膨涨螺丝植入承重墙内。四点受力，确保能承受住100公斤的向下和向外拉力。
3、 冷热水管路的铺设
根据管路施工图纸，结合房屋布局情况，采取合理铺设路线，尽量避免交叉、接头。采用符合国标耐高温专用太阳能管材，从根本上杜绝滴漏现象

4、 电线信号线的铺设
根据线路施工图纸，于接近水箱处安装三孔插座，线路过墙部分需有穿线管。采用国标线缆，确保用电安全。
三、系统原理图

四、主要设备
每户安装热水器及附属设备清单
序号
货物名称
配置情况
单位
数量
备注
1
集热器
SRHY65-9DZ
台
1
北京桑宝公司
2
水箱
蓝宝钛金搪瓷内胆
个
1
北京桑宝公司
3
辅助加热
1500W/220V
套
1
水电隔离式　
4
电线电料

套
1
国标
5
管路
PEX胶联热水管
米
30
国标，平均
6
管路保温
30-50mm
米
2
玻璃丝布，沥青

桑宝公司分体壁挂式产品独有的产品特点：集热器到水箱采用“二级热管”传热，二级热管传热完全解决了产品过冷、过热的行业难题。一级热管水平集热传热，二级热管采用重量控温技术，高效集热传热的同时，可实现对太阳能无控制加热的有效控温（达到设定温度60～90˚C后不再升温）。避免了系统出现过热危险。热管传热不存在过冷问题，全铜二级传热全封闭制作，安全、高效、可靠及较长的使用寿命。
1、集热器
热管式真空集热管有着非一般的吸收太阳能的性能，它所形成的高真空可最大限度地减少热损，其选择性涂层，能有效地吸收太阳光的直射能和漫射辐射能。热管超导传热，传热速度快，系统可靠性强。

⑴、该产品集热管采用国际认可的热管式集管组件外形尺寸有：水平超导集热管Φ58×850～2100㎜、水平超导集热管Φ102×2000㎜；集热管内不走水、不冻管、不炸管、不结垢，使用更安全更可靠。热管传热工质采用桑宝独有的多种无机传热介质，在热管内壁形成三层防护层，保证了热管的使用寿命。该水平集热管为公司专利技术产品，可实现集热管纯水平放置也能良好传热是完全区别于重力热管。
⑵、集热换热联箱采用全铜焊接，并采用变流速设计，增大了换热面积，保证了换热联箱的使用可靠性和安全性，并且保证了水质的要求。
⑶、集热器采集的热量通过“二级热管”传热技术，快速传递到水箱，晚间由于重力热管的单向导热性，不会反向散热。同时由于采用了“二级热管”技术传输热量，不存在冻的问题，不需要其它伴热防冻措施，更安全更可靠。
热管式集热器整体性好，寿命长，故障少，安全隐患少，同时热管式集热器还具有以下优点：
采用模块组装，标准化操作，设计合理，安装方便。
采用人性化设计，系统可灵活调整与立面的角度，调节得热效果。
采用热管真空管，真空管内不走水、不冻管、不炸管、不结垢，使用更安全更可靠。
系统维修方便，桑宝热管系统比普通平板、全玻璃真空管热水系统维修方便，更换热管不影响系统正常工作。
安全可靠，使用寿命长，由于真空管与热水不直接接触，抗冷热冲击好，管子不易破损，在正常情况下，使用寿命可达15年。系统运行安全可靠，绝对不会发生事故。
温度可达60～100℃。
抗冻，可全年使用，无论在南方或北方，该系统可全年运行。热效率高，启动快，热管热容小，受热后立即启动，热管传热速度快，是铜的1000倍，在多云及低日照的情况亦可正常工作。
2、水箱
桑宝壁挂式系列太阳能产品的水箱，采用太阳能专用承压水箱。采用国际流行的承压使用技术，选用美国进口搪瓷材料，结合欧式加工工艺，并融入了桑宝独有的“蓝金刚技术”保证了产品的使用性能和可靠性。实现了水箱具有蓄热和换热双重功能。并采用超厚高压整体发泡保温技术，保证了水箱的超强储热功能。同时水箱融入人性化设计，可立、卧两种安装方式。内置超大双镁阳极棒软化水质防腐防垢保证水质。

3、电加热辅助
桑宝分体强制循环热水系统采用二级能源加热方式实现多能互补，安全可靠，科学节能，方便使用；导入太阳能预热设计概念，使系统初投资大大节约。
独有的“电热舱”水电分离技术
在太阳能水箱内设置专用的电辅助加热舱，舱体表搪瓷涂层，舱内配有电热器、陶瓷骨架、电控器等装置，电热器以陶瓷作为骨架与周围的空气及舱体隔离，是北京桑宝金太阳公司独有的水电分离技术。电热器通过热辐射加热舱内空气，空气热对流加热舱体，舱体通过热传导加热水箱内的水。真正实现水电分离，使用更安全。
产品按照国家电热水器标准全面通过中国质量认证中心CCC认证

4、控制系统
主要由控制器、传感器等组成，对太阳能热水系统的运行实现自动智能控制，控制系统的应用是太阳热水系统有了更加完善、更加可靠的性能。太阳能系统全自动运行，无须专人值守。桑宝太阳能双能源热水系统采用微电脑自控技术实现系统智能化集成，系统功能如下：
智能化运行，无人值守；
水温显示，可设定任意恒温供水；
系统智能自控双能源转换，保证热水全天候供应，节约常规能源；
系统自动手动切换，可操控性强。
5、系统加热方式：太阳能集热+电辅助加热；系统供水方式：承压顶水式取热水
6、防风设计：为了考虑系统防风、防光污染，集热器不采用反光板而采用管子密排，提高单位面积的的热能力。
7、产品特点：
采用北京桑宝公司独有的“二级热管传热控温技术”生产的“1+1阳台壁挂”系列太阳能，2001年前就设计开发出了该产品，并经过了小试、中试、试推广、大面积推广等多个测试环节的检验，目前公司壁挂产品得到更深入地开发研制，已经系列化、大批量生产。近几年得到社会的广泛认可，目前在央视相关媒体的调研报告中，桑宝“1+1阳台壁挂”系列太阳能产品名列榜首。

1)、该产品集热管采用国际认可的热管式集热组件外形尺寸有：，Φ102×2000㎜、Φ58×650～2000㎜；集热管内不走水、不冻管、不炸管、不结垢，使用更安全更可靠。
2)、集热盒采用模具化铝合金拉伸料，支架采用铝合金拉伸料型材，实现了集热器的扁平化设计，重量更轻，载荷要求更低，结合更容易；外表面可根据甲方建筑风格的颜色做喷塑处理，可很好的与建筑整体效果相结合。
3)、集热盒收集的热量通过桑宝独有的控温超导热棒将快速的传递给储热水箱，传热速度极快，且水箱外部集热、传热部分都没有水，不存在结垢、冻坏的隐患，自然快速传递热量，自身防冻不消耗任何的能源。而且突破了太阳能单机产品自然加热温度不可控温的难点，保证了承压水箱室内放置的安全。从技术性方面很好的解决了防冻性问题和过热性问题，也为太阳能行业产品与建筑一体化的梦想提供了一个崭新的结合思路。
4)、桑宝壁挂式系列太阳能产品的水箱，都采用国际流行的承压使用技术，采用美国进口搪瓷材料，结合欧式加工工艺，并融入了桑宝独有的“蓝金刚技术”保证了产品的使用性能和可靠性。
5)、采用丹麦的水电隔离加热技术，实现了更安全的光电互补，微电脑控制加热，用户使用更灵活方便，更安全。
五、成功推广案例

该系列产品从迁安县级市场和秦皇岛海滨城市的试推广过程，到2002年全面市场推广，目前从祖国的最北端黑龙江省黑河到最南端的海南省，东到大连、威海等沿海城市，西到拉萨、乌鲁木齐等地都有桑宝蓝超壁挂太阳能的安装和应用实例。

近年来公司积极与房地产开发商进行太阳能与建筑一体化方面的项目合作。目前与大连乾豪集团，鞍山大德集团，大连新豪都房地产开发公司，大连永高房地产开发公司，宽甸县石湖沟建筑开发公司、大连华宇房地产开发公司、威海金城房地产开发公司、北京远达工贸有限公司、营口亚都集团以及北京、烟台、威海、济南、唐山、石家庄、临沂等地区众多开发公司建立了合作关系。

产品面世六年来，一直遥遥领先行业其他产品，是行业内当之无愧的第一品牌，并出口到韩国、俄罗斯、南非、西班牙等国家。

示范项目展示：

★大连东城天下小区一期1000台

★大连东城天下小区二期1800台

★大连永高房产开发公司840台

★大连金湾新城小区1200台

★北京月亮湾小区580台

★威海颐康府小区400台

★威海翠竹园小区200台

★威海绿洲新城小区600台

★石家庄苹果城小区200台

★唐山首钢矿业马兰庄小区240台

★山西太原市警官花园小区200台

★山东临沂观河苑小区200台

★瓦房店世纪英伦小区322台

★宽甸县东盛花园小区160台

★营口弈丰园小区100台

。。。。

该产品解决了困扰行业发展的一系列难题
如：
★住户无法安装使用太阳能的问题
★太阳能与建筑无法完美结合的问题
★太阳能破坏屋顶防水问题
★太阳能破坏建筑主体结构的问题
★太阳能放置在屋顶引发的邻里关系问题
★低层住户使用太阳能需大量排冷水问题
★顶层住户太阳能热水压力不足问题
★通风道排气堵塞等诸多物业管理性问题。

五、经济效益分析
序号
项目
燃气热水器
电热水器
壁挂太阳能
1
综合经济评价
前期投资相对较小，投资回收期长，运行费用很高
前期投资相对较小，投资回收期长，运行费用较高
前期一次性投资较大，投资回收快运行费用低
2
使用寿命
4—6年
5—7年
15年以上
3
设备使用安全性能
有一定危险
有一定危险
安全
4
环保性能
污染环境
轻微污染环境
无污染
5
设备操作性能
较复杂
简单
简单
6
设备占地
专用地
专用地
阳台
7
运行成本
较高
高
非常低
8
使用前景
国家限制政策
能源浪费
大面积推广
9
社会效益综合评价
一般
较高
高
10
环保效益综合评价
低
中
很高

一． 能源费用计算
a、如采用电能加热65公斤水所需费用计算：
Q1=C·M·(T2-T1)=4.2×65×(45-8)=10101 (KJ)
式中: T2=(38+42)/2=40……洗浴用水温度取45℃
T1=(6+10)/2=8℃……冬季基础水温
b、电热水器加热100公斤水所需电能：
Q1/Q=10101/3600×0.96=2.69(度)
c、用壁挂式太阳热水器，太阳能贡献率为90%，10%用电辅助加热，加热650公斤水：
每天用电=2.69×10%= 0.27度/天
二．综合效益比较
能源方案
电热水器
壁挂式太阳热水器
能源价格
0.50元/kw.h
0.50元/kw.h
热值
860kcal/kwh
4.5kwh/台.天
使用效率
100%
100%
能源耗量
2.69kwh
0.271kwh
能源费用
1．35元
0.13元
运行费用比例
1000%
100%
热水保证率
100%
100%
运行五年费用
2463.75元
246.4元
初始投资
3000元/台
4700元/台
运行三年总投资
5463.75元
4946.4元
十五年总费用
16391.25元
5439.2元
总费用对比
301%
100%

按每平方米集热器每年可提供能量450KWh计算，项目安装1400㎡集热器，则一年可提供能量约630000kWh，若电价按0.5元/ kWh计算，则每年可节约电费315000元。

六、工程项目投资概算
九龙园小区建设工程总投资6052万元。

投资额（万元）
土建工程
4952
土地使用费
800
其他费用
300
总投资
6052

七、可再生能源建筑应用部分增量成本概算
可再生能源建筑应用部分增量成本为949台热水设备，每套设备需投资4700元。949户总投资446万元。
八、资金落实情况
