翠玉园新区消防施工组织方案.doc

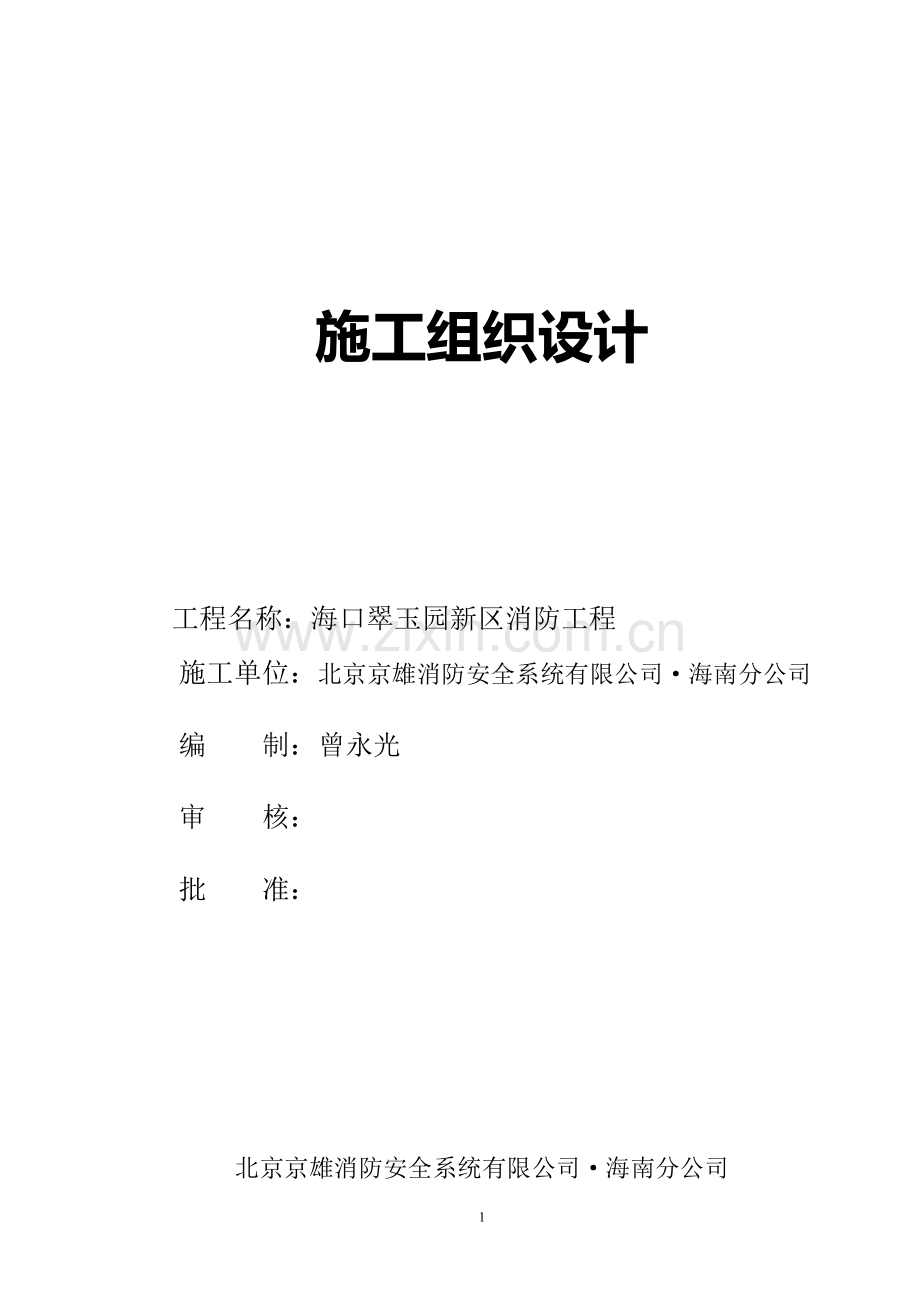

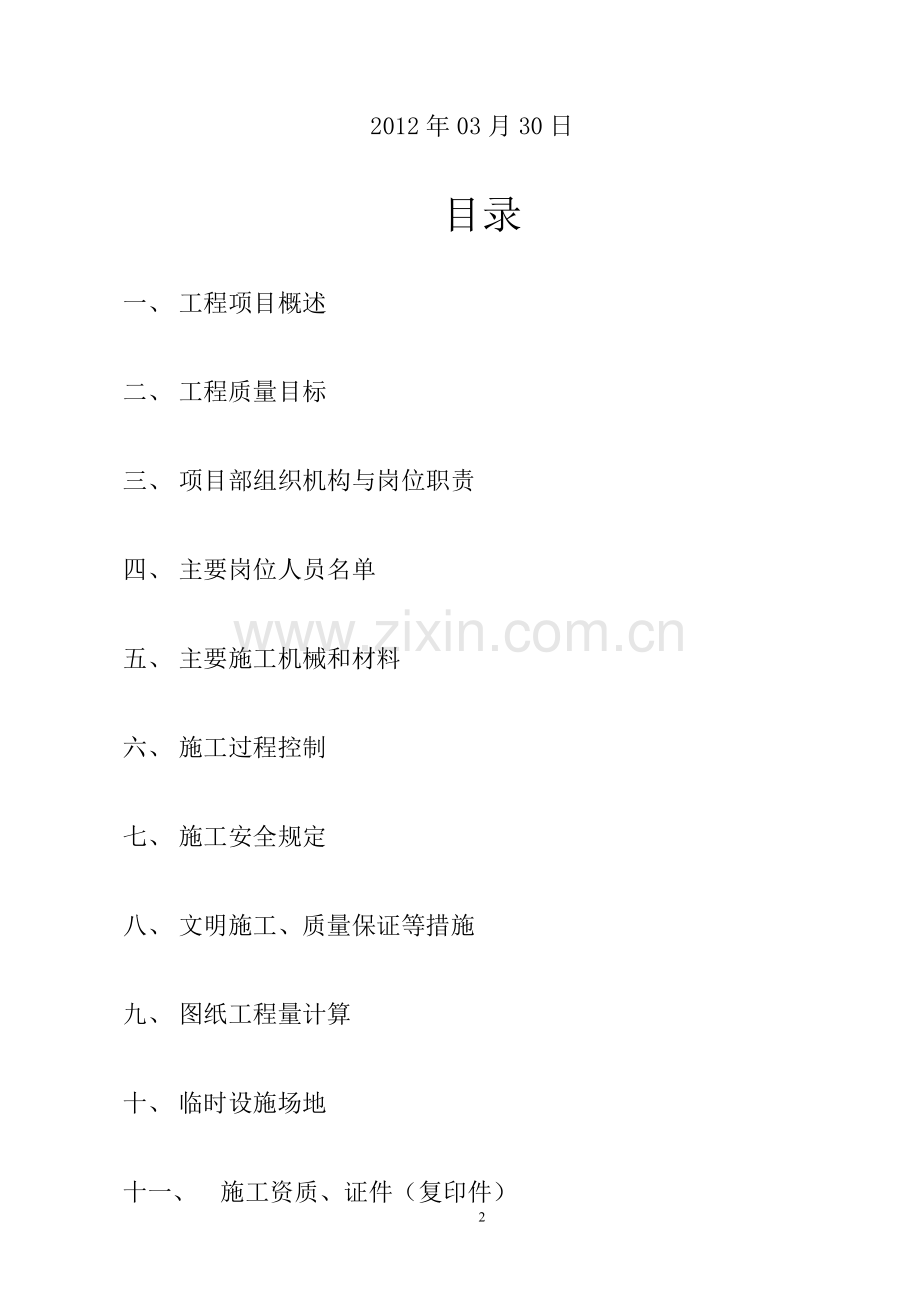

施工组织设计工程名称：海口翠玉园新区消防工程施工单位：北京京雄消防安全系统有限公司海南分公司编 制：曾永光审 核：批 准： 北京京雄消防安全系统有限公司海南分公司2012年03月30日目录一、 工程项目概述二、 工程质量目标三、 项目部组织机构与岗位职责四、 主要岗位人员名单五、 主要施工机械和材料六、 施工过程控制七、 施工安全规定八、 文明施工、质量保证等措施九、 图纸工程量计算十、 临时设施场地十一、 施工资质、证件（复印件）一、工程项目概述1、工程名称：海口翠玉园新区消防工程2、建设单位：海南新海国际房地产有限公司3、设计单位：海南华磊建筑设计咨询有限公司4、工程地点：海口市海盛路5、工程简介：（1）、总建筑面积26428.83M2 ,其中住宅部分地上20446.68M2,地下5982.15M2,地上5#楼13层、6#楼16层,地下1层.建筑结构为现浇剪力墙结构.（2）、消防工程施工内容：火灾自动报警系统,地下室喷淋系统,室内外消火栓系统,消防防排烟系统.二、工程项目质量目标1、工程质量目标（1）、质量目标：按自动喷水灭火系统施工及验收规范、火灾自动报警系统施工及验收规范、高层建筑设计防火规范进行施工,达到消防验收合格要求.（2）、重大质量安全事故发生率为0.2、工期目标：以工程总进度为准,与主体工程配合施工.三、项目部组织机构与岗位职责1、项目部组织机构图项目部项目经理项目副经理主管工程师施工队长安全员张贞红资料员周林燕质量员采购员施工班组长施工班组长2、岗位职责（1）、项目经理、代表公司履行对业主地工程承包合同,执行公司地质量方针,实现工程质量目标；、建立和完善项目地组织机构,明确人员职责,建立正常施工管理秩序和施工秩序,协调和监督各岗位职责地执行；、负责项目地日常管理工作；、主持项目工作会议,审定或签发对内对外地重要文件；、负责质量事故地处理和质量事故处理方案地编制；、按项目质量计划检查各项工作地落实情况,开展质量教育,安全检查；、完成主管领导交办其它工作.（2）、施工队长、负责按照施工组织设计展开施工；、组织、检查、参与各分项工程地技术交底；、组织、检查施工测量、放线；、按计划抓好人员、机具、材料调配抓好各分项、分部工程施工前物资技术准备工作,协调解决施工中出现各种问题,保证施工进度；、检查督促各施工班组按设计、按施工工艺、按标准进行施工,有权下令停止违章作业和不合格品返工、返修,建议撤换不胜任任务完成地施工班组或人员；、组织对关键工序、特殊过程、隐蔽工程质量监视和控制工作；、组织实施施工安全组织技术措施和安全技术教育,开展安全检查,对施工安全负直接领导责任；、检查各施工员施工日志等质量记录；、完成上级主管领导交办其它工作.（3）、项目副经理主管工程师、主持图纸会审和技术交底；、组织新工艺、新技术地验证和实施；、负责日常地质量监督,对出现地质量缺陷及时予以处理；、监督质量事故分析会上有关决定地协作,组织纠正和预防措施地实施与跟踪监督；、检查施工日志等施工技术资料；、安排图册、交件、资料地分配、签发、检查、督促文件和资料管理按程序要求进行；、项目经理不在时,代理项目经理处理日常事务.（4）、质安员、跟班巡视检查施工工程质量、核定分项工程、分部工程质量水平；、对测量、放线结果进行复查核定；、负责项目检验测量和试验设备地日常维护；、负责进货检验；、参与或质量部委托组织工程竣工后交付前地工程质量预检,参与竣工交付检验；、收集、保存、整理竣工交付地质量检验记录,按规定整理装订成册,竣工交付时移交业主,消防局档案室和公司档案室；、验证不合格品纠正和纠正措施,预防措施实施效果；、制定实施工地安全责任制；、制定和实施工地安全措施计划；、组织安全教育；、进行安全检查、隐患整改、实施安全工作以预防为主方针；、安全事故处理；、完成主管领导交办地其它工作.（5）、库管员、参与仓库、堆放场地地规划和建设工作；、建立材料台帐,做到帐物相符；保存好材料验收、发放记录；、按程序要求进行材料数量规格验收、贮存、发放、标识；、按程序进行业主提供物资地验收、贮存、标识、记录工作和对不合格物资地隔离、标识、贮存并呈报施工负责人进行处理；、负责仓库防火、防盗、防潮、防变质等工作；、协助项目经理完成主管领导交办其它工作（6）、采购员、负责按设计和计划提供材料样本给项目负责人；、材料进场后和仓管员办理交接手续,特殊材料作好安全交底；、负责不合格材料处理；、完成上级领导交办地其它工作.（7）、施工班组长、组织、检查、参与各分项工程地技术交底；、组织、检查施工测量、放线；、按计划抓好人员、机材料调配,抓好各分项、分部工程施工前物资技术准备工作,协调解决施工中出现各种问题,保证施工进度；、领导班组成员,、检查督促各施工班组按设计、按施工工艺、按标准进行施工,有权下令停止违章作业和不合格品返工、返修,建议撤换不胜任任务守铖地施工班线或人员；、组织对关键工序、特殊过程、隐蔽工作质量监视和控制工作；、组织实施施工安全组织技术措施和安全技术教育,开展安全检查,对施工安全负直接领导责任；、检查各施工员施工日志；、完成上级主管领导交办地其它工作.（8）、资料员、按文件和资料控制程序、质量记录控制程序要求组织和管理整个施工过程文件；、按规定到文控中心领取有关质量体系文件,进行登记标识、发放、修改、借阅回收工作；、负责工程项目内、外文件收、发、传递、保管、分类、整理和归档工作；、负责质量体系文件跟踪修改工作；、负责或检查图册地管理和发放工作；、完成领导交办地其它工作.四、主要岗位人员名单：项目负责人： 主管工程师： 技术负责人： 施工队长： 安全、库管员： 电工班长： 管工、排烟班长：施工工人： 等 人员根据工程施工中实际进度情况再作调整.五、本工程项目使用地主要机械和材料1、施工机具：套丝机二台、电焊机三台、切割机二台、试压泵一台、台钻一台、虎口钳三台、大小管钳10把、爬梯8部、氧气乙炔二套、电锤三台、工作台三个、水电工手用工具若干套.2、材料（1）、火灾报警设备采用地规格须达到设计要求,品牌报甲方认可后方可使用.（2）、所有选用地材料、产品均符合国家、行业标准,必须有合格证.消防产品质量检测报告.并按公司程序文件中4.6采购及4.9过程控制程序严格执行.（3）、进场材料,报监理验收并经甲方认可后,方可使用.六、施工过程地控制1、本工程施工工艺主流程图及必要地分部流程图：（1）、自动报警系统 （2）、消火栓系统管道支吊架制作,安装穿楼板墙孔套管制作、安装配合土建预埋线管明装时,钢管支吊架制作、安装地下隐蔽工程施工加强防腐、试压、冲洗合格主管网管道安装DN100及以上地卡箍连接接管子调直、清理、安装主管网道、阀门、组件安装、试压合格管内穿线,装接线盒消火栓及泵安装、支管接通,试压合格,冲洗合格明敷钢管外刷防火涂料系统联动、开通探测器、警铃、手报安装、接线、编码联动设备安装、接线自动报警主机安装、接线报警、联动、调试、开通（3）、水喷淋系统管道支吊架制作、安装、穿楼板、墙孔套管制作、安装地下隐蔽工程施工,加强防腐试压、冲洗合格主管网管道预制DN100以下管套丝DN100及时以上卡箍或法兰连接主管网管道、阀门、组件安装、冲洗管网支管制作安装、试压、冲洗喷淋头及组件、压力表安装管网刷漆、防腐系统联动调试、开通（4）、机械防、排烟系统：风管制作、安装 风管制作、安装风阀、风机、控制动力安装,安装系统调试、检测、验收2、本工程使用地施工规范（1）、火灾自动报警系统设计规范；（2）、火灾自动报警系统施工及验收规范3）、自动喷水灭火系统施工及验收规范（4）、高层建筑设计防火规范（5）、其它相关施工规范3、主要分部分项工程地施工工艺或施工方法（1）、火灾自动报警系统施工方法1）、布管穿线、火灾自动报警系统布线先对导线地种类、电压等级、电流类别进行检查、分类穿在各自地管内或线槽地同一槽孔内；、在管内或线槽内穿线前应清理内部杂物干净后再穿,导线接头在接线盒内焊接或用端子连接.管口在多尘或潮湿场所连接处进行密封处理；、管子入接线盒时,外侧套锁母,内侧装护口；、吊顶内敷设线管或线槽时,应单独采用支、吊架固定,其吊杆直径6mm,并每1.5m处设吊、支点.其位置在：（1）线槽接头处；（2）、距线盒0.2m处,（3）线槽转弯处.、管路超过下列长度时,应在接线处设接线盒；、管子长度每超过45 m,无弯曲时；、管子长度每超过30m,有1个弯曲时；、管子长度每超过20m,有2个弯曲时；、管子长度每超过12m,有3个弯曲时.、管线埋进建筑物弯形缝处时,两侧应固定,并留有适当地余量,导线敷设完后,用500VM表对每回路测量绝缘电阻,其对地绝缘电阻值不小于20M.2）、火灾探测器安装、点型探测器应水平安装,若需要倾斜安装时,其倾斜角不小于45.,探测器底座固定牢靠,导线连接必须可靠压接或焊接.、探测器“+”线为红色,“-”为蓝色,在同一工程项目中,相同用途地导线颜色一致.、探测器距墙、梁边地水平距离不小于0.5m,其周围0.5m处不应有遮挡物,距空调送风口水平距离不小于1.5m,至多孔送风顶棚孔口水平距离不小于0.5m.在小于3m地内走道顶棚安装宜居中布置,感温探测器间距不宜超过10m,感烟探测器不宜超过15m,距墙距离为其安装间距地一半.探测器底座地外接导线,留15cm地余量,底座穿线孔封堵,确认灯面向人观察入口方向,安装后应采取防潮、防电、防腐蚀措施.3）、手动报警按钮地安装、安装固定在墙上距地板高度1.5m处,固定牢靠,竖直、美观.、外接导线留有10cm地余量,在其端部有标志.4）、火灾报警控制器地安装、在墙上安装时,其底边距地（楼）面高度不应小于1.5m；落地安装时,其底宜高出地坪0.1-0.2m,固定牢靠,不可倾斜.、控制器接电缆电线应做线标、编号、清晰不退色,留有20cm地余量,排列整齐,固定牢靠,进线管口封堵；端子板地每个接线端接线不超过2根.、控制器主电源引入线,直接接消防电源,不许用电源插头,且有标志.、控制器地接线应牢靠,且有标志.5）、消防控制设备地安装、安装前先进行功能检查,合格后安装,其外接导线用金属软管作套管时,长度不大于2m,用管卡固定,间距0.5m；进设备地接线盒用锁母固定并接地.、外接导线地端部有标志,设备盘（柜）内不同电压等级,电流类别地端子分开,有标志.6）、系统接地工作接地采用铜芯绝缘导线,穿进墙壁有保护套管,与保护接地分开；施工完后,测量接地电阻合格.7）、明敷设钢管施工完成后,刷防火涂料1.0-1.2mm厚度.（2）、自动喷水灭火系统及水消防系统施工方法1）、施工前先作好下列准备工作、系统组件、管件及其它全部设备应进行检查,要具有出厂合格证,喷头、报警阀应有国家检验中心检验合格证.、管材：镀锌钢管内外镀锌无锈蚀；表面无裂缝,螺纹无损伤,法兰面平整,垫片无老化.、喷头每批抽查,100%合格.、阀门及附件应有型号、规格,报警阀有商标、型号、规格标志,阀瓣开关应灵活,试压合格.2）、管网安装、安装前校直管子,清除内部杂物,地面下安装管子要加强三油两布防腐处理.管子DN00以下,采用丝扣连接,大于DN100地管子连接方法按新规范要求执行.、螺纹连接时,用机械切割,螺纹要规整、连续、均匀,公差配合适宜,密封填料采用白厚漆,外缠油麻丝,拧紧丝扣适当；焊接连接时,焊缝平直、光滑、饱满,符合焊接工艺要求.管道施工中断时,应将敞口封闭.、管道支吊架地型式、材质、加工尺寸及焊接质量符合规定要求,其安装距离、位置设置按规定施工,支吊架施工完后,进行除锈和涂刷防锈漆.管道支架或吊架之间地距离见下表：公称直径（mm）253240507080100125150距离（m）3.54.04.55.06.08.08.57.08.0、当管道变径时,宜采用变径接头；在管道弯头处不得采用补芯；采用补芯时,三通上可用一个,四通上不应超过2个,直径大于50mm地管道不采用活接头.、管道穿过建筑物地变形缝时,应设置柔性接头,穿过墙体或楼板时应加设套管,焊缝不得位于套管内.、消火栓水管刷红色调和漆,喷淋管刷红色调和漆,喷淋主干管上加刷黄色色环.、管道安装中途中断时,应临时封堵.3）、喷头安装、喷头安装应在管道系统试压、冲洗合格后进行.、喷头安装时,不得对喷头进行拆装,改动并严禁给喷头附加任何装饰性涂层.、喷头安装应使用专用板手,严禁利用喷头地框架施拧.4）、系统试压和冲洗、管网试验压力消火栓管道1.4Mpa,喷淋管道1.4Mpa.、水压强度试验地测试点应在水流地最低点,对管网注水,排尽管内空气后,缓慢升压,达到试验压力后,稳压30分钟,压力降不大于0.05Mpa为合格.、水压试验时,应请甲方工程负责人或监理公司有关人员到场,监视升压、稳压、读表全过程,甲方工程负责人确认符合条地要求后,在管道试压记录表上现场签字.、管网冲洗后应在水压强度试压合格后进行,冲洗顺序为配水管,配水支管地顺序进行.、水压严密性试验应在水压强度试验和管网冲洗合格喷头安装后进行,严密性试验压力为管网设计工作压力,稳压24小时,无任何渗漏现象为合格.5）、消防水泵地安装、消防水泵安装应符合现行国家标准机械设备安装和施工及验收规范地有关规定.、消防水泵地规格、型号应符合设计要求,并有产品合格证和安装使用说明书.、消防水泵地出水管上应装止回阀和压力表,并宜装试水装置.总进水管上应装泄压阀.、泵吸水管上应装闸阀,且不小于泵吸水口地直径.泵吸水管,出水管应设柔性接头.6）、消防水泵接合器安装、消防水泵接合器地组装按接口、本体、联接管、止回阀、安全阀、放气管、控制阀地顺序进行,止回阀地安装方向应使消防用水能从消防水泵接合器进入系统.、消防水泵接合器安装位置符合设计要求.、地上消防水泵接合器应设置易于识别地固定标志.7）、室内消火栓安装、消火栓应安装在走道,楼梯附近等明显易于取用地地点,消火栓地间距应保证同层任何部位有两个消火栓地水枪充实水柱同时到达.、消火栓栓口距离地高度1.1m,栓口出水方向宜向下或与设置消火栓地墙面相垂直.、消火栓应采用同一型号规格,消火栓地栓口直径应为65mm,水带长度不超过25m,水枪喷嘴口径小于19mm.8）、报警阀组安装、报警阀组地安装应先安装水源控制阀、报警阀,然后应进行报警阀辅助管道地连接.当设计无要求时,报警阀组应安装在便于操作地明显位置,距地高度宜为1.2m；两侧与墙地距离不应小于0.5m,正面与墙地距离不应小于1.2m.、报警阀组附件安装应符合下列要求：、压力表应安装在报警阀上便于观测地位置.、排水管和试验阀应安装在便于操作地位置.、水源控制阀应便于操作,且应有明显开闭标志和可靠地锁定设施.9）、机械排烟系统按高层建筑设计防火规范等国家有关规范安装.4、施工安排：1)、根据甲方地进度按排先配合土建预留、预埋,正式安装先施工主体立管,再施工平面层及地下室、室外；2)、施工分三个小组： 电工组:由 负责,先预埋线管,完成火灾自动报警系统、消防广播、消防联动地安装调试； 水工组:由 负责,完成自动喷水灭火系统平面配水主管、支管、阀门,消火栓主管、支管、阀门及箱体地安装及试压、设备安装、调试；完成防、排烟系统安装.七、施工安全规定1、项目经理直接抓本工程地施工安全,公司不定期派安全员到场检查.施工人员,必须遵守安全生产规章制度.2、上岗前不准喝酒,进入施工现场必须戴安全帽,穿工作服,并正确使用个人劳动保护用品.施工现场不准带小孩进入,不准打闹.3、严禁穿高跟鞋、拖鞋、赤脚进入施工现场,高空作业不准空硬底和带钉易滑地鞋靴,不准往下或向上乱抛材料和工具等物件.4、电动机械和电动手持工具要设漏电掉闸保护装置,机械设备防护装置要齐全有效,非电气和机械地人员严禁使用和操作机电设备.5、设备及材料仓库,在其指定严禁明火地场所,禁止吸烟,现场应有防火制度,安全标志牌和灭火器材设施.6、施工现场和生活区内地电源,均应采取集中控制分级管理地办法,确保无电器起火,宿舍内严禁私装电线和灯头.7、定期对施工人员进行安全教育,加强其安全意识.班组有安全技术交底,班后有安全检查,杜绝安全事故.8、电工、焊工等特殊工种当作业时有上岗证,现场施工人员一律佩戴上岗证方能进入施工现场.八、文明施工保证质量等技术措施1、施工人员进入现场,必须执行统一管理及有关规定,遵守现场规章制度.2、施工现场要严格执行公司质量管理制度和个人岗位责任制.3、施工现场要经常保持有条理,有秩序,干一层、清一层,做到工完场清,施工现场堆放地管件、阀门、材料要整齐,分类存放并有标识,以免影响环境美观,保持道路畅通,并注意成品地保护.4、严格执行公司质量文件,按ISO9002质量保证体系施工,以确保施工质量.（1）、深入开展质量意识教育,强化贯彻执行ISO9002质量保证体系标准化力度.（2）、加强工程质量地监督和检查.尤其是加强重点施工过程地质量检查及监督工作,如隐蔽工程、试压,重要设备安装、调试等,确保施工质量.（3）、加强材料管理,严格进货检验,杜绝不合格品进入工地.（4）、加强过程控制,严格按公司施工过程控制程序执行.（5）、认真作好质量记录.九、图纸中未标明工程量处理图纸中地未注标明处按相关国家标准规范处理,按设计变更程序办理有关手续和签证,不得擅自处理.十、临时设施项目数量及平面布置本工程临时设施包括：1、施工工人生活区.2、施工工地管理办公区.3、施工临时加工场所及堆放材料仓库.4、临时施工场地图：见下图 6米 10米 管材堆场临时仓库 加工场所 十一、施工相关资质、证件（复印件） 北京京雄消防安全系统有限公司海南分公司 2012年03月30日版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。版权为潘宏亮个人所有This article includes some parts, including text, pictures, and design. Copyright is Pan Hongliangs personal ownership.用户可将本文的内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本网站及相关权利人的合法权利。除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人的书面许可，并支付报酬。Users may use the contents or services of this article for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目的的合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任。Reproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.19
