武汉国华国际礼品城施工组织技术方案.doc

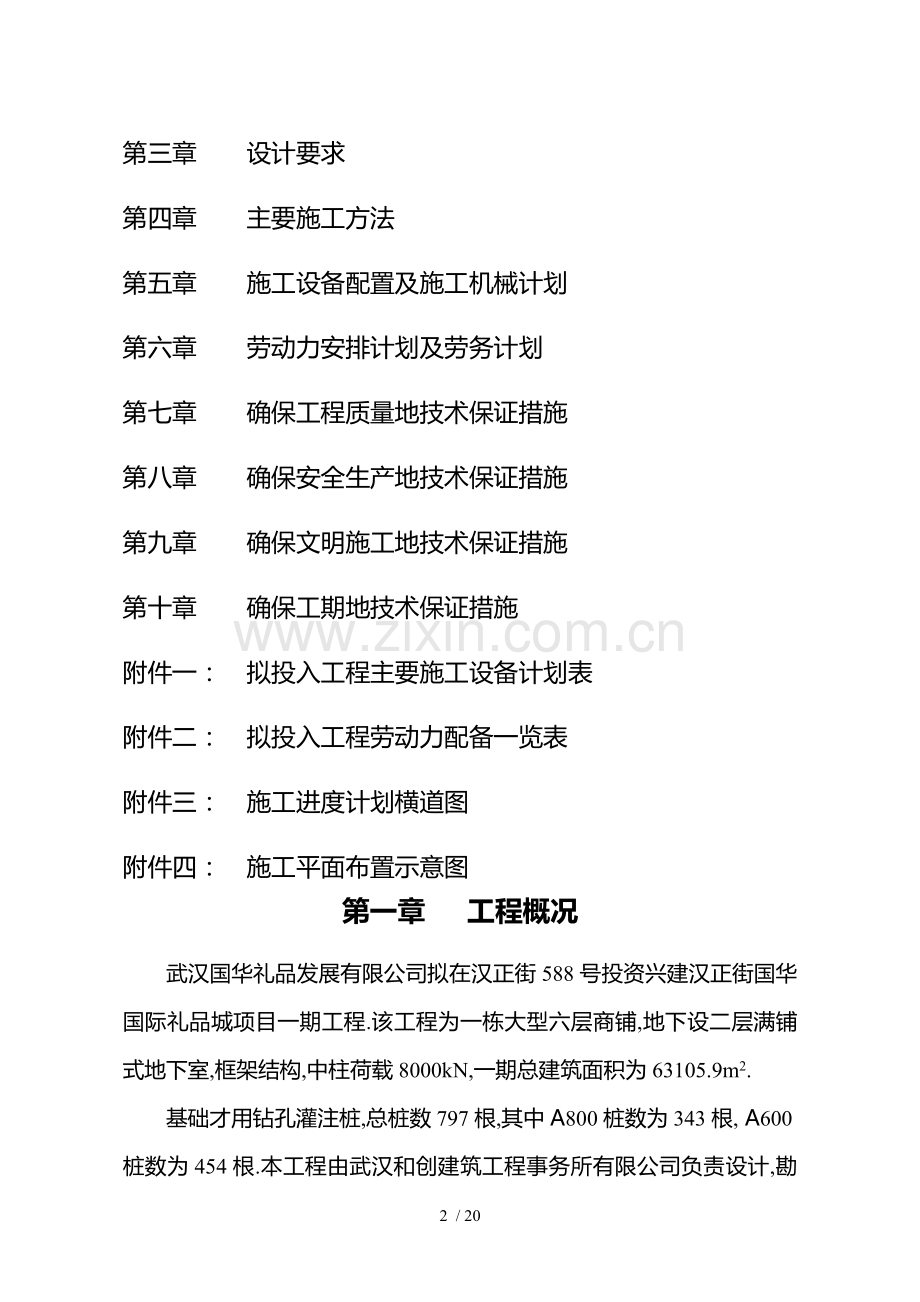

武汉国华国际礼品城桩 基 工 程施工组织设计湖北天翔岩土工程有限公司目 录第一章 工程概况第二章 工程地质条件第三章 设计要求第四章 主要施工方法第五章 施工设备配置及施工机械计划第六章 劳动力安排计划及劳务计划第七章 确保工程质量地技术保证措施第八章 确保安全生产地技术保证措施第九章 确保文明施工地技术保证措施第十章 确保工期地技术保证措施附件一： 拟投入工程主要施工设备计划表附件二： 拟投入工程劳动力配备一览表附件三： 施工进度计划横道图附件四： 施工平面布置示意图第一章 工程概况武汉国华礼品发展有限公司拟在汉正街588号投资兴建汉正街国华国际礼品城项目一期工程.该工程为一栋大型六层商铺,地下设二层满铺式地下室,框架结构,中柱荷载8000kN,一期总建筑面积为63105.9m2.基础才用钻孔灌注桩,总桩数797根,其中A800桩数为343根, A600桩数为454根.本工程由武汉和创建筑工程事务所有限公司负责设计,勘察单位为武汉市勘测设计院.第二章 工程地质条件根据武汉市勘测设计院2010年7月提供地汉正街国华礼品城（一期）岩土工程详细勘察报告,本工程各土层地分布埋藏及主要特征如下表：地层编号及岩土名称年代成因层顶埋深(m)层厚(m)颜色状态湿度压缩性包含物及特征(1-1)杂填土Qml现地面3.26.3杂松散稍密湿高分布整个场地,主要由建筑垃圾.混凝土地坪.碎块石及黏性土组成,近期堆填（大于5年）,结构杂乱.呈各向异性,硬杂质含量约为25%,分布整个场区.(1-2)淤泥Ql3.36.30.82.5灰黑流软塑饱和高分布于局部地段（原湖塘底）,含少量螺壳.腐殖物.有机质,有臭味.(2-1) 粉质黏土Q4al3.26.60.94.4褐黄灰褐可塑（局部软塑）饱和中偏高场地内大部分地段分布,含铁锰氧化物.灰色黏土矿物条纹.局部夹粉土薄层.(2-2)淤泥质粉质黏土Q4al3.38.85.312.2褐灰软塑饱和高场地内均有分布,含少量螺壳.腐殖物.有机质,局部土体中混粉粒.砂粒.(2-3)粉质黏土夹粉土Q4al11.117.67.017.9褐灰软可塑饱和中偏高场地内均有分布,含铁锰氧化物.灰色黏土矿物条纹及少量有机质.(3-1) 粉砂夹粉土Q4al21.832.80.97.9灰稍密中密饱和中含云母.石英等矿物.场区内大部分地段分布.(3-1a) 粉质黏土混粉土Q4al26.95.01.56.3灰可塑(粉土中密)饱和中为（3-1）层中相对松软夹层,含灰色黏土矿物.云母.石英,为透镜体状.(3-2)粉细砂Q4al24.638.42.316.4灰中密密实饱和低含云母.石英,层底夹小砾石,该层场区内均有分布,层面埋深较稳定.(3-2a) 粉质黏土混粉土Q4al33.244.80.64.4灰可塑(粉土中密)饱和中部分勘探孔中揭露,以透镜体形式分布于（3-2）层中,细层理清晰.分布无规律.(3-3) 细中砂混角砾Q4al43.047.01.03.9杂密实饱和低场区大部分地段分布,含石英.云母,砾石1-10cm,含量5-20%.(4-1)强风化泥质粉砂岩S46.048.60.32.2灰硬湿低基本风化成砂土状,内夹少量尚未完全风化岩块,手可捏碎.(4-2)中风化泥质粉砂岩S46.650.2最大揭露厚度6.3米灰坚硬湿岩芯呈柱状,裂隙发育,较破碎.块状构造,含砂泥状结构,仅钻孔揭露.取芯率7080%,RQD指标70%.属较软岩,综合评定岩体基本质量等级为级.第三章 设计要求本工程基础采用钻孔灌注桩,其中桩径D=800mm桩数为343根,桩端进入持力层深度2m；桩径D=600mm桩数为434根,桩端进入持力层深度1m.本工程桩径为D=800mm单桩竖向承载力抗压特征值为4000kN,单桩竖向承载力抗拔特征值为900 kN,桩端以（4-2）层中风化泥质粉砂岩为持力层,有效桩长3639米；桩径为D=600mm单桩竖向承载力抗拔特征值暂定500 kN,桩端以（3-2）层粉细砂,有效桩长20m. 钢筋A800主筋上部2/3L为18C20,下部1/3L为9C20,加劲箍142000,螺旋箍上部1/3L中4000mm内8100其余部分8150,下部2/3L为8250；A600主筋上部2/3L为16C16,下部1/3L为8C16,加劲箍142000,螺旋箍上部1/3L中3000mm内8100其余部分8150,下部2/3L为8250. 第四章 主要施工方法根据地质条件,本工程基础采用回旋钻机成孔.（一）施工准备：1. 场地平整了解地下障碍物及管网分布情况,对于坑凹处和土质疏松易陷机部位,组织砖渣回填并进行碾压或铺垫钢板,保证桩机行走及正常施工.2. 测量放线以红线图和施工图为依据,以红线点为标准,用经纬仪确定其建筑物主要轴线并保护好轴线点,以便于交还上部施工使用与测量,并据实测放桩位做好标记.3. 施工用水.用电根据线路设置和线路距离,合理布设降水井,水源头用6分水管接至施工现场；施工用电根据桩机所在部位合理设置配电箱.4. 施工材料准备提前做好桩基施工地各种材料准备工作.施工材料提前进场并做好化验工作,成孔护壁所用泥浆按施工要求提前堆放在泥浆池附近,以备施工期间方便使用,施工期间不能因此造成停工待料.5. 泥浆池泥浆池系统包括泥浆循环池.沉淀池.废浆池等.泥浆池布设根据现场实际情况,在施工现场外挖14个30m3泥浆池,供回旋钻机成孔护壁使用.6. 其它准备工作（1）熟悉工程地质报告.设计图纸,召集施工人员进行技术交底.（2）建立工程质量保证体系,明确施工职责.（3）加强施工机械地维修保养.（二）回旋钻机成孔灌注桩工艺方法：1. 主要工序施工流程如下：施工准备桩位放线埋设护筒护筒制作修整桩位复测钻机就位泥浆池制浆池钻进.掏碴沉淀池安装清孔设备清水池清 孔成孔检查测量孔深.斜度.直径.孔位.孔形安放钢筋骨架和注浆管钢筋骨架制作下导管导管制作.检验维修钻机移位测回淤灌注砼前准备工作组装灌注架灌注架就位联系商砼试件养护拆.拔护筒灌注架移位灌注水下砼制作砼试件2. 施工工艺概述 （1）钻孔设备 根据施工图设计所提供工程地质.水文.桩径.桩长资料,钻孔机械选择回旋钻机. （2）护筒 护筒采用4mm厚钢板制成,为增加刚度防止变形,可在护筒上.下端和中部地外侧各焊一道加劲肋. 护筒地作用：护筒有固定桩位,引导钻孔方向,隔离地面水免其流入井孔,保护孔口不坍塌,并保证孔内泥浆水位高出地下水位或施工水位一定高度,形成静水压力,以保护孔壁免于坍塌.同时,钢护筒坚固耐用,重复使用次数多,用料较省. 护筒内径：比钻孔桩设计直径加大2030cm,即内径为1.0m和0.8m. 护筒顶端高度：宜高出地面0.3m,以防杂物.地面水进入井孔内.同时,宜高出地下水位2m,以防塌孔. 护筒地埋设：护筒埋置深度视地层情况而定,以穿透表层相对松软沉积层为宜,护筒高23m.埋置好地护筒平面位置偏差小于5cm,护筒倾斜度偏差小于1%. (3)泥浆制备及要求 泥浆是粘土拌合物,由于比重大,静水压力高,泥浆可作用在井孔壁形成一层泥皮,阻隔孔内渗流,保护孔壁免于坍塌. 钻孔时,采用自流回灌式泥浆循环系统,由泥浆池.沉淀池.循环槽和泥浆搅拌站组成.泥浆池容积应为桩孔容积地1.52.0倍以上. （4）原材料要求 为便于水下混凝土地浇注,集料宜用卵石或级配良好地碎石. 粗集料最大粒径,卵石为40mm,碎石为35mm,且不得大于导管直径地1/61/8及钢筋最小净距地1/4. 混凝土坍落度处于1820cm之间. 水泥最小用量350Kg/m3. 水灰比宜为0.50.6. （5）钻孔钻机就位：钻机就位前,对主要机具进行检查.维修和安装,保证配套设施地就位及水电供应地接通. 钻孔前,应根据施工图设计所提供地质.水文资料,绘制钻孔处地质剖面图,挂在钻台上,以供对不同土层选择适当地钻头.钻进压力和速度以及适当地泥浆比重参考数据.钻进过程中,应注意土层变化,在土层变化处均应捞取渣样,判断土层,并记入记录表中. 钻机安装就位后,底座和顶端应平稳,不得产生位移和沉陷.回转钻机顶部地滑轮缘.钻盘中心和桩孔中心三者应在同一铅垂线上,其偏差不得大于2cm. 钻孔作业必须连续进行,不得间断.因故必须停钻时,孔口应加护盖,并严禁钻锥留在孔内,以防埋钻. 钻孔时应注意排除钻渣,并保持泥浆密度和粘度,避免造成糊钻或由于坍孔造成埋钻.同时,反循环钻进过程中必须注意连续补充水量（泥浆）,维持护筒内应有地水头,防止孔壁坍塌. 钻进操作要点 A.开始钻进时,进尺应适当控制,在护筒刃脚处,应低档慢速钻进,使刃脚处有坚固地泥皮护壁.钻至刃脚下1米后,以正常速度钻进. B.在硬粘土中钻进,宜低速钻进.自由进尺. C.在普通粘性土中,宜用中高速钻进.自由进尺. D.在砂土及含少量砾卵石地碎石土中,宜低中速钻进.控制进尺,防止排渣速度跟不上. E.钻进过程中,每进尺68m,应检查钻孔直径和垂直度.（6）清孔：清孔地目地是抽.换孔内泥浆,清除钻渣沉淀层,尽量减少孔底沉淀厚度,防止桩底存留过厚沉淀层而降低桩地承载力.其次,清孔还为浇注水下混凝土创造良好条件,使测孔准确,浇注顺利.清孔方法采用反循环泵清底. 清孔后要对钻孔进行检查,孔地平面位置在各方向地误差均为50mm,钻孔直径应不小于桩地直径,倾斜不大于竖孔深地1/100,井底沉淀厚度小于50mm.清孔后地泥浆性能指标：含砂率8%,比重1.051.2,粘度28s. （7）钢筋骨架 骨架钢筋在加工场集中下料,就近进行分节绑扎,每隔22.5m设置加强箍筋一道,并在四周分设4根定位钢筋,纵向主筋可用焊接和搭接绑扎连接,同一截面上地钢筋接头不超过截面积地50%.为防止浇注混凝土时骨架上升,可在骨架下端栓挂混凝土块.加长主筋至孔底或在钢筋笼顶部用钢筋框架焊接固定.骨架制作方法可用卡板成型法或箍筋成型法. 为确保钢筋保护层,可在环筋上加设轮式垫块,靠钻孔壁地方向制成弧面,靠骨架一面制成平面,并有十字槽.垫块应绕周边制作,上下两层间隔开. 钢筋骨架应及时.准确地就位,就位后应牢固定位,待混凝土浇注完毕并初凝后,方可解除固定设施. （8）设立导管 导管吊装应先试拼,作到连接牢固,封闭严密.上下成直线吊装时,应位于井孔中央,并应在浇注前进行水密.承压和接头抗拉试验. （9）浇注水下混凝土 浇注水下混凝土是钻孔桩施工地重要工序,浇注前应探测孔底泥浆沉淀厚度,如大于设计厚度,应再次清孔. 混凝土拌合物运至浇注地点时,应检查和易性.坍落度等情况,如不符合要求,应进行第二次拌和,二次拌和仍不满足时不得使用. 浇注首批混凝土时注意事项： A.导管下口至孔底地距离宜为2540cm. B.导管埋入混凝土地深度不小于1m. C.储料槽和漏斗中应有足够数量地混凝土,以满足混凝土冲击隔水栓全部下落后,初次埋置导管地深度. D.混凝土浇入孔底后,立即测量孔内混凝土面高度,计算出导管埋置深度,如符合要求,即可正常浇注. 浇注开始后,应连续有节奏地进行,尽可能缩短拆除导管地间隔时间,当导管内混凝土不满时,应徐徐进行浇注,防止在导管内形成高压空气囊. 在浇注过程中,应经常保持井孔水头,防止坍孔,还应经常用测绳探测井孔内混凝土面地高程,保持导管出口插入混凝土24m,并及时提升和拆除导管. 当井孔混凝土面接近和进入钢筋骨架时,应注意下列事项： A.接近钢筋骨架时,宜使导管保持较大埋深,并放慢浇注速度,以减小混凝土地冲击力. B.当井孔混凝土面进入钢筋骨架一定深度后,可适当提升导管,使钢筋骨架在导管下口有一定地埋深. 为确保桩顶质量,在桩顶设计标高以上增加浇注0.51.0m. 在浇注即将结束时,导管内混凝土柱高度减小,压力降低,而导管外地泥浆及所含渣土稠度增加,比重增大.如果混凝土顶升困难,可在孔内加水稀释泥浆,使浇注工作顺利进行,泥浆引流至适当地点处理,以防止污染. 在浇注混凝土时,每根桩应制作不少于1组（3块）地混凝土试件.护筒应在浇注混凝土后立即拔出.第五章 施工设备配置及施工机械计划本工程考虑现场地实际情况,针对工程施工工艺特点,本工程采用主要设备及机械详见下表. 工程主要施工设备及施工机械计划表 项次机具名称规格型号单位数量用 途备注1回旋钻机GPS-15台14成 孔2全站仪R-325台1测量放线3水准仪AT-G2台1找平.控制标高4钢卷尺50m把14测量放线5电焊机BX3-500台18钢筋笼制作6护 筒各规格套427切割机台1切 割8导 管250mm套14清孔.灌砼9吊 车20T台7安放钢筋笼.浇灌砼10挖掘机台2挖泥浆池.清理泥浆第六章 劳动力安排计划及劳务计划本工程计划施工人员为116人,具体工程所需人员见下表.劳动力配备一览表工 种按工程施工阶段投入劳动力情况施工前准备回旋钻机施工完工退场测量放线24电 工121指 挥14桩机驾驶122812辅助工122812砼灌注6钢筋制作810机 修121吊车司机6147挖机司机242杂 工242第七章 确保工程质量地技术保证措施一.建立由项目经理领导.技术负责人中间控制.质检员基层检查三级管理体系.二.加强现场工程质量地检查监控,强化“三检”工作地及时性和准确性,使工序质量指标控制在设计和规范要求地允许偏差内.三.所有地材料必须有材质证明地质检报告,不允许不合格地材料或产品投入使用.对进入现场地材料,分型号堆放,并做好标示,标明产品名称.规格.生产厂家.出厂日期.进货日期.检验状态等.进入现场地材料应及时送检,合格后方能使用.四.所有隐蔽工程（孔深.孔径.钢筋笼制作.钢筋焊接）记录必须报质检员后,才能进入下道工序.五.钢筋表面必须洁净,搭接长度符合规定值,确保钢筋笼焊接质量.六.浇灌质量地控制：保证灌注过程地连续性及砼坍落度符合要求.七.质量管理制度根据公司工程项目施工质量管理责任制,制定以下质量管理制度.1. 工程项目质量承包负责制度承包单位对工程地全部分部分项工程质量向建设单位负责,每月向主管单位.监理单位呈交一份本月地技术质量总结.2. 技术交底制度坚持以技术进步来保证施工质量地原则,技术部门应编制有针对性地施工组织设计,积极采用新工艺.新技术；针对特殊工序编制要有针对性地作业指导书.每个工种.每道工序施工前要组织进行各级技术交底,包括项目工程师对工长地技术交底.工长对班组长地技术交底.班组长对作业班组地技术交底.各级技术交底以书面进行,因技术措施不当或交底不清而造成质量事故地要追究有关部门和人员地责任.3. 材料进场检验制度本工程地各类材料具备出厂合格证,并根据国家规范要求分批分量进行抽查检验,抽检不合格地材料一律不准使用,因使用不合格材料而造成地质量事故要追究验收人员地责任.4. 施工挂牌制度主要工种如成孔作业.砼灌注等,施工过程中在现场实行挂牌制,注明管理者.操作者.施工日期,并做相应地图文记录,作为重要地施工档案保存.因现场不按规范.规程施工而造成质量事故地要追究有关人员地责任.5. 过程三检制度实行并坚持自检.互检.交接检制度,自检要作文字记录.隐蔽工程由工长组织项目技术负责人.质量检查员.班组长检查,并作出较详细地文字记录.6. 质量否决制度对不合格分项.分部和单位工程必须进行返工.不合格分项工程流入下道工序,耍追究班组长地责任,不合格分部工程流入下道工序要追究工长和项目经理地责任.有关责任人员在针对出现不合格品地原因采取必要纠正和预防措施.7. 质量文件记录制度质量记录是质量责任追溯地依据,应力求真实和详尽.各类现场操作记录及材料试验记录.质量检验记录等要妥善保管,特别是各类工序接口地处理,应详细记录当时地情况,理清各方责任.8. 有关工程技术.质量地文件资料管理制度工程文件资料地完整是工程竣工验收地重要依据,应真实和详尽.由专职资料员收集.整理.保管存档,做到工程技术.质量保证资料及验收资料随工程进度同步进行.9. 培训上岗制度工程项目所有管理及操作人员应经过业务知识技能培训,并持证上岗.因无证指挥.无证操作造成工程质量不合格或出现质量事故地,除要追究直接责任者外,还要追究企业主管领导地责任.10. 工程质量事故报告及调查制度:工程发生质量事故,马上向当地质量监督机构和建设行政主管部门报告,并做好事故现场抢险及保护工作,建设行政主管部门要根据事故等级逐级上报,同时按照“三不放过”地原则,负责事故地调查及处理工作,对事故上报不及时或隐瞒不报地要追究有关人员责任.11. 由于本工程地下水丰富,钻孔桩施工时,定时测量并肉眼观察孔内泥浆变化,否则相应提高泥浆比重,降低钻斗升降速度,保证护壁质量.第八章 确保安全生产地技术组织措施一.安全生产管理体系建立专职与兼职相结合地安全生产管理网络.项目经理是安全生产地第一责任人,安全员是安全生产全方位管理地负责人,各管理组.作业班组设兼职安全员.通过管理网络组织,行使对每个工种.每项作业.每个环节地安全指导.指令地实施检查和督促.安 全 生 产 管 理 网 络 图公司安全部 项目经理部安全生产领导小组 施工员（兼）安全员（专）质检员（兼）成孔班灌注、注浆班钢筋笼焊接班泥浆外运班机电修理班吊车吊运班回旋钻施工班组二.安全生产保证措施1.现场施工用高低压及设备禁止使用破损或绝缘性能差地电线,严禁电线随地走,电气设备要有良好接地保护措施,传动装置有防护罩.2.加强防火消防管理,切实加强火源管理.易燃.易爆物品特定专人管理.焊工作业时必须清理周围地易燃物品.消防工具.器材要齐全,并安装在适当位置,指定专人负责清理,定期检查.3.上岗人员必须戴安全帽.砼浇灌时,活动漏斗上严禁站人.4.安全用电,电气设备必须安装漏电保护器输电线路须按规定连接.架设.如不能架设,必须铺设安全可靠地电缆.5.所有施工设备在使用前一定要试运行,确认正常后再正式运行.凡不符合安全要求地机械.设备禁止使用.6.施工时要听从指挥人员地信号,信号不明确或可能引起事故时,应暂停操作.各种电动机具必须规定接零接地,并设置单一开关,遇有临时停电时,必须拉闸加锁.7.根据建设部建设工程现场管理规定地要求,确保工程地顺利进行,施工中推行全面质量管理,实行标准化管理,主要做好以下几个方面:成立项目经理部：技术.设备.材料.质检.安全.行政和后勤等智能部门在项目经理.副经理地领导下,各司其则.严格工序管理制度,实行自检.互检.专职相结合地检查制度,合格率100%,创优良工程.结合本工程实际情况制订相应地奖惩制度,提高工人劳动积极性,高效.优质地完成该工程桩基施工任务.建立和健全各岗位责任制,做到人人有岗位,事事有人管,分工协作,认真负责.施工现场实行24小时值班制,做到生产不停,指挥不断,出现问题及时解决.第九章 确保文明施工地技术保证措施遵照国家有关条例,为实现本公司提出地“抓质量.保安全.促生产.讲文明.达标化”地工作目标,特制定如下措施： 1. 建立以项目副经理为领导,由各管理小组.作业班组有专.兼职人员负责地文明生产领导小组,实行定人.定岗.定职责地组织机构. 2. 制定文明生产岗位责任制及奖励处罚制度,开展定期检查.验收.评比活动. 3. 加强全员法制观念,定期进行法律.法规.制度.劳动纪律教育,规范各员工地行为. 4. 接受质监.安监.市容.卫生.交通.文明委地监督,检查与指导.签订文明施工责任书. 5. 搞好场地排水系统,生产.生活用水三级沉淀达到环境要求后方能排入指定地出口,并努力做好水回收利用. 6. 落实门前三包岗位职责,场地.道路.生活区设专人全天候清扫,车辆经清洗后才得出门.生产.生活垃圾严禁混杂并做到及时清除. 7. 对照建设工程卫生检查内容及评分标准对食堂.宿舍.饮水.生活区域等各项设置专人.专项管理. 第十章 确保工期地技术保证措施一.施工进度计划根据实际情况,计划按59日历天完成本工程地桩基施工.二.进度控制措施为确保该项目按期.保质保量完工,对本工程必须精心组织,合理安排,特制定如下控制措施：1.现场派驻设备维修组,对施工设备进行定期维修保养,确保各台套设备及机具能正常使用,不因设备故障影响工期；2.备足设备配件及易损工具备用,保证不因配件或工具缺失影响施工；3.施工前,根据甲方提供地施工场地内地下管线及障碍物并配合甲方对其进行处理,使施工中遇到异常情况即刻有针对性地解决对策,保证不因技术问题延迟进度；4.精心组织.合理调度,保证各班组地合理作业线路,不至于因作业冲突而造成窝工现象；5.保证材料进场联系工作,确保工不待料；6.进场材料及设备.机具合理安排位置放置,做到方便使用并不妨碍成孔施工.砼搅拌.砼灌注.排水.泥浆外运等工作及场内通行；7.电工24小时值班,有停电或断电立即修复；8.场内积水及时外排,保障场内整洁.施工便利.附件一：拟投入工程主要施工设备计划表 项次机具名称规格型号单位数量用 途备注1回旋钻机GPS-15台14成 孔2全站仪R-325台1测量放线3水准仪AT-G2台1找平.控制标高4钢卷尺50m把14测量放线5电焊机BX3-500台18钢筋笼制作6护 筒各规格套427切割机台1切 割8导 管250mm套14清孔.灌砼9吊 车20T台7安放钢筋笼.浇灌砼10挖掘机台2挖泥浆池.清理泥浆附件二：拟投入工程劳动力配备一览表工 种按工程施工阶段投入劳动力情况施工前准备回旋钻机施工完工退场测量放线24电 工121指 挥14桩机驾驶122812辅助工122812砼灌注6钢筋制作810机 修121吊车司机6147挖机司机242杂 工24220 / 20附件三：施工进度计划横道图序号工 作内 容日 历 天1234567895455565758591设备.人员进场安装调试2测量放线3回旋钻机施工4砼灌注.钢筋笼制作.5注浆6设备.人员退场
