MIDAS新手问题之GEN篇.doc

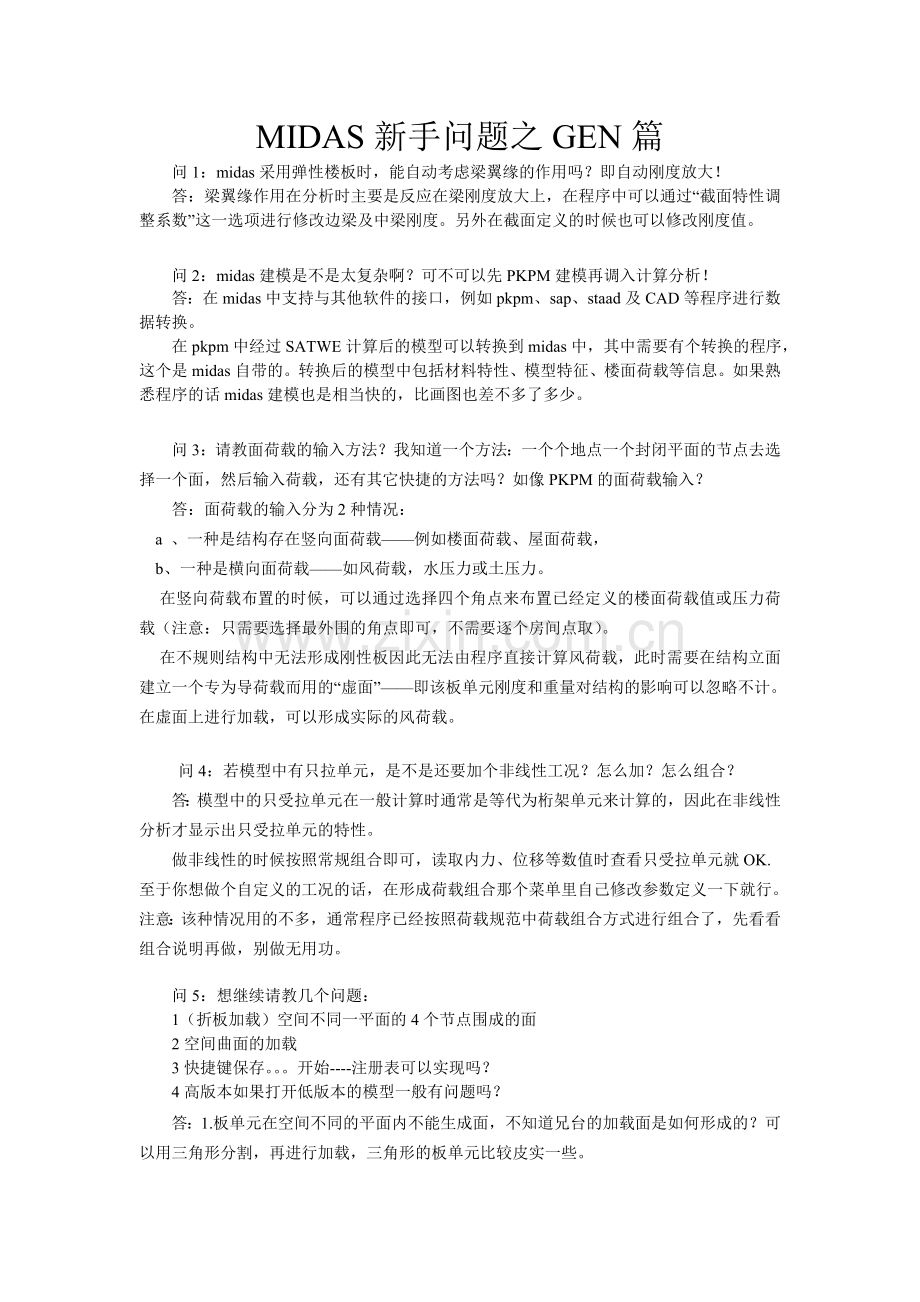

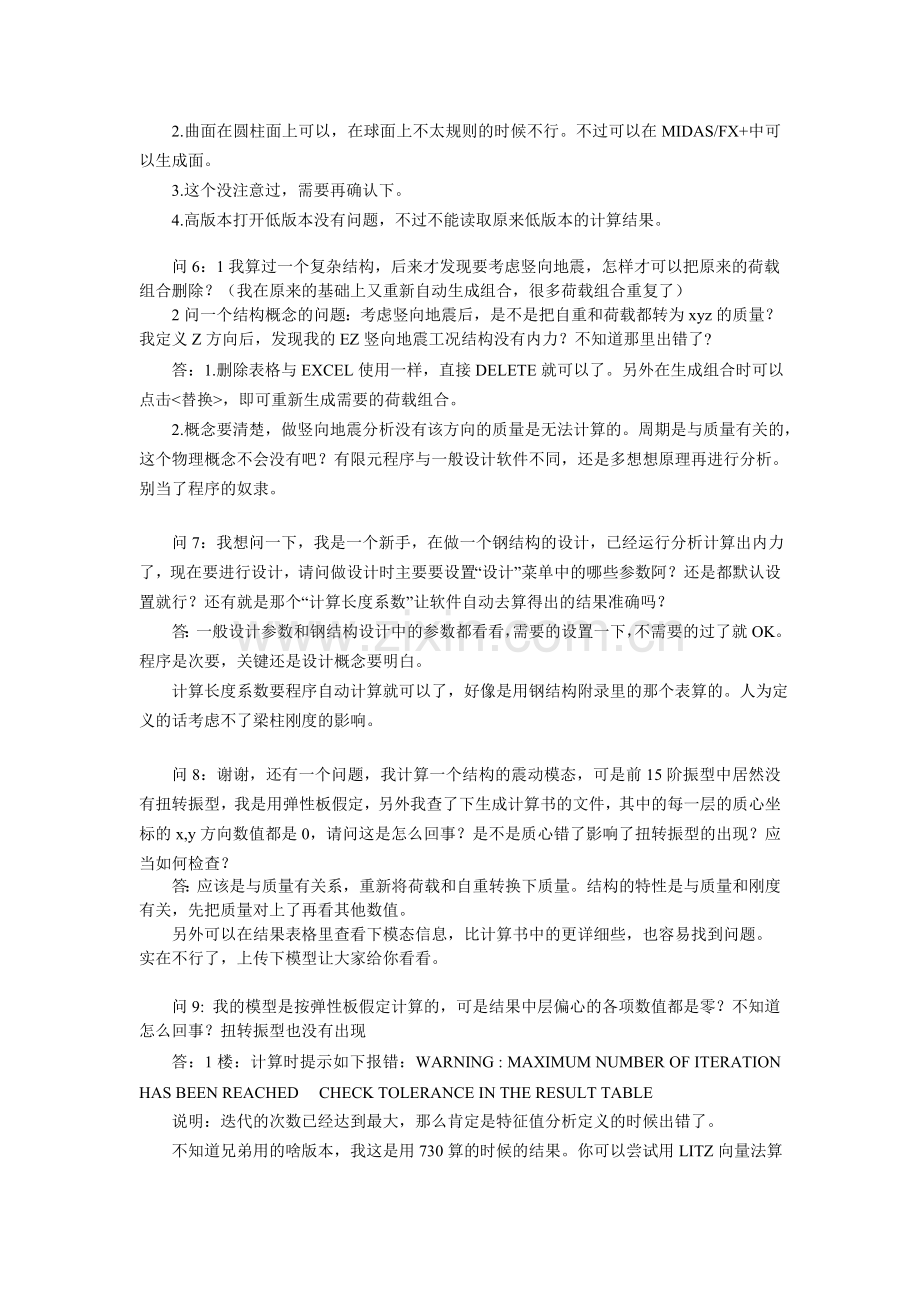

MIDAS新手问题之GEN篇问1：midas采用弹性楼板时，能自动考虑梁翼缘的作用吗？即自动刚度放大！答：梁翼缘作用在分析时主要是反应在梁刚度放大上，在程序中可以通过“截面特性调整系数”这一选项进行修改边梁及中梁刚度。另外在截面定义的时候也可以修改刚度值。问2：midas建模是不是太复杂啊？可不可以先PKPM建模再调入计算分析！答：在midas中支持与其他软件的接口，例如pkpm、sap、staad及CAD等程序进行数据转换。 在pkpm中经过SATWE计算后的模型可以转换到midas中，其中需要有个转换的程序，这个是midas自带的。转换后的模型中包括材料特性、模型特征、楼面荷载等信息。如果熟悉程序的话midas建模也是相当快的，比画图也差不多了多少。问3：请教面荷载的输入方法？我知道一个方法：一个个地点一个封闭平面的节点去选择一个面，然后输入荷载，还有其它快捷的方法吗？如像PKPM的面荷载输入？答：面荷载的输入分为2种情况： a 、一种是结构存在竖向面荷载例如楼面荷载、屋面荷载， b、一种是横向面荷载如风荷载，水压力或土压力。 在竖向荷载布置的时候，可以通过选择四个角点来布置已经定义的楼面荷载值或压力荷载（注意：只需要选择最外围的角点即可，不需要逐个房间点取）。 在不规则结构中无法形成刚性板因此无法由程序直接计算风荷载，此时需要在结构立面建立一个专为导荷载而用的“虚面”即该板单元刚度和重量对结构的影响可以忽略不计。在虚面上进行加载，可以形成实际的风荷载。问4：若模型中有只拉单元，是不是还要加个非线性工况？怎么加？怎么组合？答：模型中的只受拉单元在一般计算时通常是等代为桁架单元来计算的，因此在非线性分析才显示出只受拉单元的特性。 做非线性的时候按照常规组合即可，读取内力、位移等数值时查看只受拉单元就OK.至于你想做个自定义的工况的话，在形成荷载组合那个菜单里自己修改参数定义一下就行。注意：该种情况用的不多，通常程序已经按照荷载规范中荷载组合方式进行组合了，先看看组合说明再做，别做无用功。问5：想继续请教几个问题：1（折板加载）空间不同一平面的4个节点围成的面2空间曲面的加载3快捷键保存。开始-注册表可以实现吗？4高版本如果打开低版本的模型一般有问题吗？答：1.板单元在空间不同的平面内不能生成面，不知道兄台的加载面是如何形成的？可以用三角形分割，再进行加载，三角形的板单元比较皮实一些。 2.曲面在圆柱面上可以，在球面上不太规则的时候不行。不过可以在MIDAS/FX+中可以生成面。 3.这个没注意过，需要再确认下。 4.高版本打开低版本没有问题，不过不能读取原来低版本的计算结果。问6：1我算过一个复杂结构，后来才发现要考虑竖向地震，怎样才可以把原来的荷载组合删除？（我在原来的基础上又重新自动生成组合，很多荷载组合重复了）2问一个结构概念的问题：考虑竖向地震后，是不是把自重和荷载都转为xyz的质量？我定义Z方向后，发现我的EZ竖向地震工况结构没有内力？不知道那里出错了? 答：1.删除表格与EXCEL使用一样，直接DELETE就可以了。另外在生成组合时可以点击，即可重新生成需要的荷载组合。 2.概念要清楚，做竖向地震分析没有该方向的质量是无法计算的。周期是与质量有关的，这个物理概念不会没有吧？有限元程序与一般设计软件不同，还是多想想原理再进行分析。别当了程序的奴隶。 问7：我想问一下，我是一个新手，在做一个钢结构的设计，已经运行分析计算出内力了，现在要进行设计，请问做设计时主要要设置“设计”菜单中的哪些参数阿？还是都默认设置就行？还有就是那个“计算长度系数”让软件自动去算得出的结果准确吗？答：一般设计参数和钢结构设计中的参数都看看，需要的设置一下，不需要的过了就OK。程序是次要，关键还是设计概念要明白。 计算长度系数要程序自动计算就可以了，好像是用钢结构附录里的那个表算的。人为定义的话考虑不了梁柱刚度的影响。 问8：谢谢，还有一个问题，我计算一个结构的震动模态，可是前15阶振型中居然没有扭转振型，我是用弹性板假定，另外我查了下生成计算书的文件，其中的每一层的质心坐标的x,y方向数值都是0，请问这是怎么回事？是不是质心错了影响了扭转振型的出现？应当如何检查？答：应该是与质量有关系，重新将荷载和自重转换下质量。结构的特性是与质量和刚度有关，先把质量对上了再看其他数值。另外可以在结果表格里查看下模态信息，比计算书中的更详细些，也容易找到问题。实在不行了，上传下模型让大家给你看看。问9: 我的模型是按弹性板假定计算的，可是结果中层偏心的各项数值都是零？不知道怎么回事？扭转振型也没有出现答：1楼：计算时提示如下报错：WARNING : MAXIMUM NUMBER OF ITERATION HAS BEEN REACHED CHECK TOLERANCE IN THE RESULT TABLE 说明：迭代的次数已经达到最大，那么肯定是特征值分析定义的时候出错了。 不知道兄弟用的啥版本，我这是用730算的时候的结果。你可以尝试用LITZ向量法算一下。你那个空间振动会影响竖向振动的特性，用里兹向量可以过滤掉一些局部振动的振型，算的比较准一些。2楼：谢谢解答，我用的是712版本，没有出现上面的报错，litz法我不太会用，你觉得会不会是我的模型中存在问题，会不会有多余的点或者单元？3楼：刚给midas公司打了电话，midas软件只能考虑刚性楼板假定下的扭转振型，不能考虑弹性楼板，我想这或许是所有软件都不能考虑吧。4楼：你那个楼层设置的也不对，就是按照刚性板计算得出的数据也是不能用的。好多计算还是MIDAS公司内部的人知道的多一些，毕竟是人家开发的。弹性板不计算扭转，又学了一招，呵呵。 问10：midas的墙单元必须建立在整层上，我也不想那么划分层，可是没办法，由于开动口的原因不这样划分他不让我计算答：这个说法不对，墙单元如果只是为了分析的话是没有必要按照层来做的。按照层输出的话计算结果不对，而且也不需要那样的结果。 问11：请教：不知楼主发现没有，原来旧版本里用LOAD.SAT和STRU.SAT转换为MADIS模型的。现在PKPM2008里好像找不到这两个文件，应该是用那两个？答：midas可能还不支持PKPM升级后转换吧，数据文件需要经过处理才能使用。过一阵估计就会有新的转换外挂了，先将就着用低版本的吧 问12：还想问个问题，如果一根梁被中间的一个节点分成两段，且这两段梁的单元方向刚好相反，那么对计算分析、设计的结果会不会有影响？也就是说用不用在计算之前将同一根梁的单元坐标方向调整一致？答：这个不需要担心，梁单元坐标轴不同在计算时都不会有影响。只是在表格结果查看时i端和j端内力数值会交换，在单元应力查看时符号反向。在图形中内力、位移等曲线仍然是正常显示。 问13：再问个问题，在钢结构设计中，假如一根梁有3跨，那么在指定构件时是将整根梁定义为一个构件，还是应当将这根梁其中的每一跨都分别定义为一个构件？ 第二个问题，就是接我第一个问题，假如这根梁其中的一跨在侧向有次梁支撑时，那么程序在计算杆件的时是否会自动考虑杆件在平面内（外）两个方向的计算长度不一样，还需要我人为的去输入吗？答：兄弟应该是说连续梁三跨的情况吧？这个不需要人为定义，需要定义的是指有构件被打断的情况。三连跨的情况应该会自动判别为3个单独的构件。 若是梁格内有次梁支撑的话，需要指定一下主梁，程序会由梁柱刚度比（钢结构附录D算法）来计算Ly和Lz2个方向的计算长度。问14：斑主说“程序会由梁柱刚度比（钢结构附录D算法）来计算Ly和Lz2个方向的计算长度”，我认为这个指定的是柱子的计算长度，可以参见钢结构附录D，对于梁来说，midas的计算长度好像是根据平面内外的支撑点来确定的 还有斑主说的构件被打断时才需要定义构件，能举个例子吗？比如说上面三跨梁中的其中一跨是由若干个单元组成的，是不是就需要将这些单元选择组成一个构件？答：xiaobai兄，这个是我的错，说的不对。柱是按照附录算的，而梁是按照支撑条件来计算。 梁能自动判别面内和面外的计算长度，不过好像有时候这个程序算的不大准，也会出错。还是多看一下。 我说的指定构件意思就是在midas中只识别单元不识别构件，因此你得把被次梁分割开的主梁单元形成的一个构件，这样才能正确计算出主梁在平面内的受力。问15：第一次做pushover,新手请教几个问题:1关于钢筋混凝土构件配筋,我用PKPM设计,但是midas给出的配筋和PKPM有一定的差距,这样实际配筋和pushover时不符,这样对pushover的结果影响大不大?2这个是50层结构(200m),一般用什么加载模式比较合理?我分别用了加速度和模态,两种结果差异显著.3问一个概念的问题,能力谱比需求谱,如果找不到性能控制点,说明什么,怎处理呢?4图中另外四条加速度和位移谱有什么用的吗?性能控制点处谱的加速度sa,很模糊它的单位,是0.7043m/s2或是0.7043g?和平时的(8度0. 2g=0.2*9.8=1.96)?答: PUSHOVER是超限项目中用的比较多的一个分析方法，这个涉及到很多我们平时用不到的内容，相比小震及中震设计，其理论较高一些。因此需要从PUSHOVER的原理出发来搞定，推荐先看看ATC-40，这个是PUSH的老祖宗，最初的原理就是从这个规范来的。针对楼上说的问题，我只能略说一二： 1，需要用实际的配筋来验算其大震下的抗震能力，如果不是实配的结果肯定会有影响。 2，用模态是算控制点位移以位移为收敛条件，而加速度是按照模拟基底剪力法的层剪力形式加载，是荷载控制方式。 现在用位移控制算的较多，也容易找出结果，个人认为还是用模态的较好些。况且有个MIDAS培训例题也是那么做的，呵呵。 3找不到性能点是因为没有推出来结果，先推出屈服状态来再判别是什么结果。 4.谱加速度对应的是加速度的单位问16：楼板是不用线单元扩展面单元建的吗？还是在形成层信息的时候就自动考虑了 ，如果是形成层信息 自动考虑的话，局部板厚不同是怎么体现？答：楼板可以直接建立板单元，也可以由线单元扩展而成。形成层的时候不形成楼板，考虑楼板荷载时可以建立不同厚度的板或者是布置不同的荷载值。这个可以用小模型来试算一下，自己看看就知道了问17: 请教3个问题:1框架剪力墙按照高规,框架如果不满足0.2Vo和Vfmax,需要调整,那调整在midas如何实现的?2地下室作为嵌固端,有两种方法,其中一种是把顶板所有节点约速x,y方向位移,是所有的节点或是周边边缘与土接触的节点?3对于组合截面钢砼构件,分配塑性较时,说截面不能分配塑性较时.怎处理?答：兄弟这个问题我也遇到过，这个MIDAS调整不了，计算出来的配筋不准，还是自己手核一下比较好。官方的说法是程序该功能暂时屏蔽，也不知道啥时候能用。 地下室的土体也就是对外围起作用嘛，再说了嵌固端是说刚度比较大，地下室板还是有变形的么。这个仅约束外围就可以了。 分配铰分配不上？这个可能是定义的错误，你说的也不太详细。不行就发模型让大家看看。730版本应该支持型钢混凝土或者钢管混凝土的铰布置。问18：1.clon0218兄说“梁能自动判别面内和面外的计算长度，不过好像有时候这个程序算的不大准，也会出错。还是多看一下。” 我的观点：的确会出现程序自动计算面内和面外长度时出错的情况，而且比较严重，我只好一根一根去手动定面内面外长度，请问还有什么好方法吗？毕竟杆件太多了也不是个事。 2.clon0218兄说“我说的指定构件意思就是在midas中只识别单元不识别构件，因此你得把被次梁分割开的主梁单元形成的一个构件，这样才能正确计算出主梁在平面内的受力。”我的观点：可不可以不指定构件，因为指定构件的目的就是为了让程序自动计算面内和面外长度，可是程序总是取错，所以干脆以每个单元为单位，分别手动赋予它真实的计算长度。 3.midas计算出来的钢结构应力比结果中三个应力比R1,R2,R3，其中R2取值不对，它取的只是平面内的稳定，可是R2应该取平面内和平面外的整体稳定最大值，而且它出的详细计算书中也是这么取的，和图形显示的明显不一致，这个错误太严重了。我的是730版本，不知道712有没有这个问题答：1楼：这个计算长度我以前没大注意过，主要是看看应力变化和位移，很少用到设计功能。MIDAS的设计功能与平时的习惯不大一样，还是要多看看说明啥的。除了指定构件能准确判断以外，其他还没有见到有什么好的解决办法。 就兄台说的第二个问题，我个人觉得不妥，如果以单元为单位，不指定构件的话主梁面内计算长度错误，整体稳定肯定是错的。这个找到什么好的办法再讨论，可能是个程序BUG。还望遇到类似问题的兄弟多分享下个人的经验。2楼：clon0218兄可能没有理解清楚我的意思，我的办法是给每个单元赋予真实的面内和面外长度，注意是“真实的”，比如一根梁（5m长）被若干单元分，其中一个单元只有1m，但是我在赋予面内计算长度时赋予5m，这样它就是按照5m来计算了，只不过这样做需要手动一个单元一个单元去输入，可能会相对麻烦些，但是肯定是没问题的3楼：兄台这个要不是模型不大，要不就是活催的不急，那样一个个的弄麻烦而且容易出错。 这个问题以后再议，没准现在已经把这个做了修改了。问19：如何将很短的梁删除掉？应用节点合并好像不行。短梁？删除以后重新建就可以了。答：节点合并是用来合并在同一位置上的重复节点的，如果位置不同而且有其他的单元连接在该节点上当然不能合并了。
