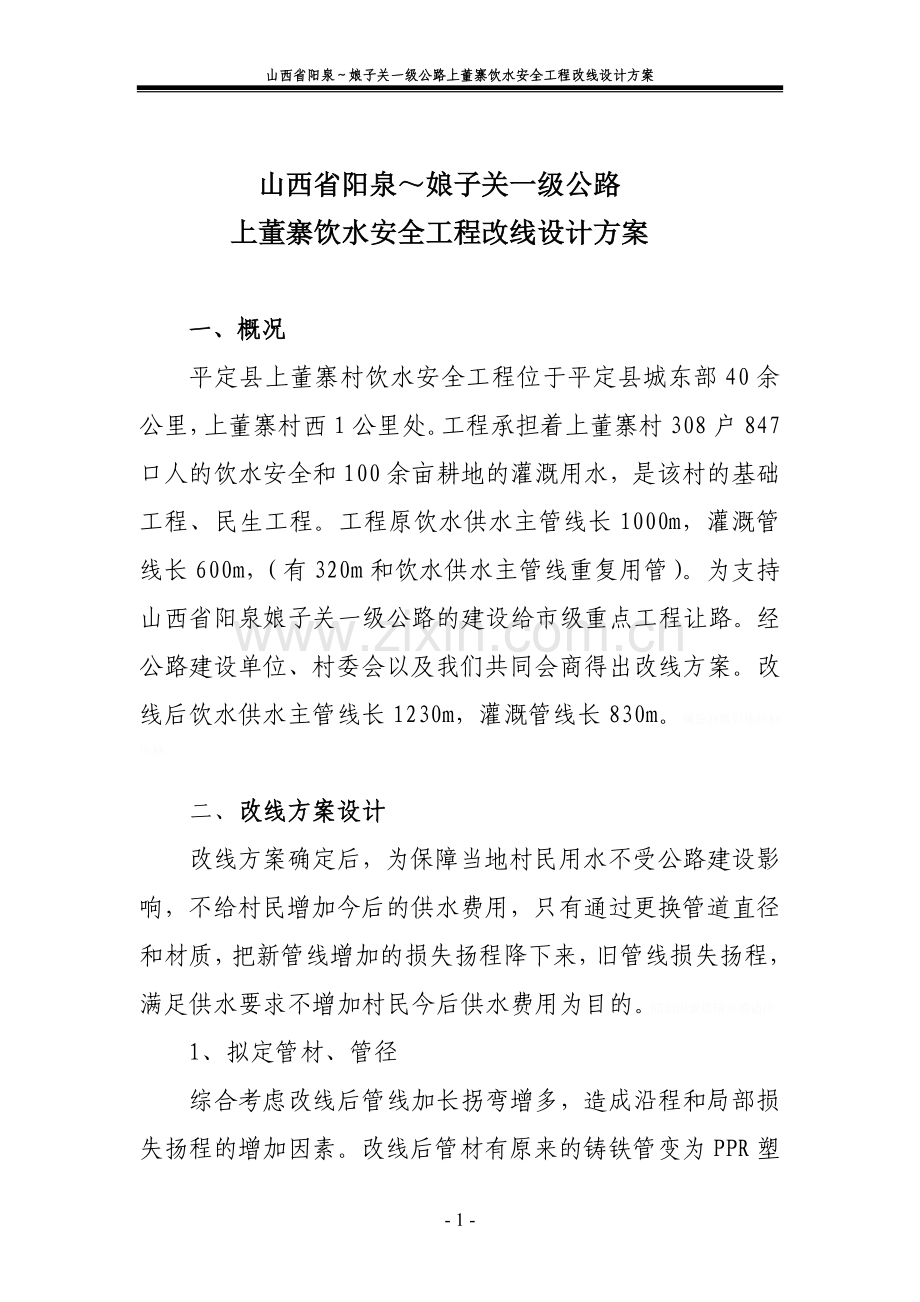

山西省阳泉～娘子关一级公路上董寨饮水安全工程改线设计方案

山西省阳泉～娘子关一级公路
上董寨饮水安全工程改线设计方案

一、概况
平定县上董寨村饮水安全工程位于平定县城东部40余公里，上董寨村西1公里处。工程承担着上董寨村308户847口人的饮水安全和100余亩耕地的灌溉用水，是该村的基础工程、民生工程。工程原饮水供水主管线长1000m，灌溉管线长600m，（有320m和饮水供水主管线重复用管）。为支持山西省阳泉娘子关一级公路的建设给市级重点工程让路。经公路建设单位、村委会以及我们共同会商得出改线方案。改线后饮水供水主管线长1230m，灌溉管线长830m。矚慫润厲钐瘗睞枥庑赖。

二、改线方案设计
改线方案确定后，为保障当地村民用水不受公路建设影响，不给村民增加今后的供水费用，只有通过更换管道直径和材质，把新管线增加的损失扬程降下来，旧管线损失扬程，满足供水要求不增加村民今后供水费用为目的。聞創沟燴鐺險爱氇谴净。
1、拟定管材、管径
综合考虑改线后管线加长拐弯增多，造成沿程和局部损失扬程的增加因素。改线后管材有原来的铸铁管变为PPR塑料管材。管径由原来的内径φ100mm变为φ125mm。残骛楼諍锩瀨濟溆塹籟。

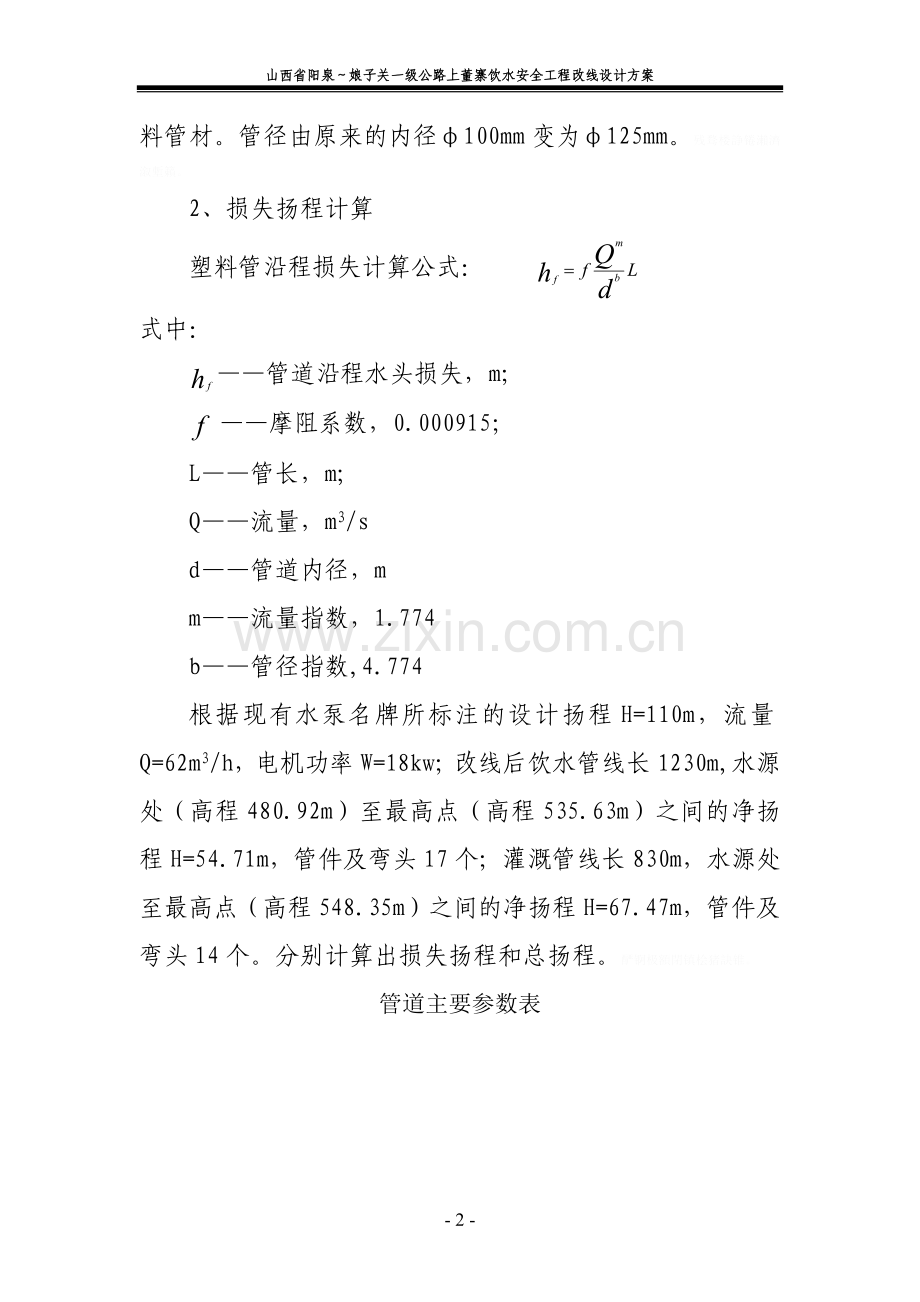

2、损失扬程计算
塑料管沿程损失计算公式：
式中：
——管道沿程水头损失，m；
——摩阻系数，0.000915；
L——管长，m;
Q——流量，m3/s
d——管道内径，m
m——流量指数，1.774
b——管径指数,4.774
根据现有水泵名牌所标注的设计扬程H=110m，流量Q=62m3/h，电机功率W=18kw；改线后饮水管线长1230m,水源处（高程480.92m）至最高点（高程535.63m）之间的净扬程H=54.71m，管件及弯头17个；灌溉管线长830m，水源处至最高点（高程548.35m）之间的净扬程H=67.47m，管件及弯头14个。分别计算出损失扬程和总扬程。酽锕极額閉镇桧猪訣锥。
管道主要参数表
项目
流量Q
（m3/s）
管长L（m）
管径d（mm）
管材
管件（个）
净扬程（m）
饮水工程
0.017
1230
125
PPR
17
54.71
灌溉工程
0.017
830
125
PPR
14
67.47
扬程计算成果表

项 目
沿程损失
H沿（m）
局部损失
H局（m）
损失扬程
H损（m）
总扬程
H总（m）
饮水工程
16.73
17
33.73
88.44
灌溉工程
11.29
14
25.29
92.74

3、确定管材、管径
经上述设计结果确定新改线管材采用PPR塑料管，管道标准尺寸φ160mm，公称压力P=1.25MPa。

三、方案设计成果
1、改线管材、管径：新改线管材采用PPR塑料管，管道标准尺寸φ160mm，公称压力P=1.25MPa。彈贸摄尔霁毙攬砖卤庑。
2、临时供水管线：采用管材PVC塑料管，管道标准尺寸φ75mm，公称压力P=0.8MPa。
3、灌溉用高位蓄水池维修加固：灌溉用高位蓄水池内径长×宽×深=20×10×4m。采取钢筋混凝土现浇底板、池壁厚度20cm。加支柱8根尺寸30×30cm，顶板厚度15cm，全部采用钢筋混凝土。謀荞抟箧飆鐸怼类蒋薔。

四、概（预）算编制原则和依据
（1）水总[2002]116号文（关于发布《水利工程预算定额》、《水利建筑工程概算定额》、《水利工程施工机械台时费定额》及《水利工程设计概（估）算编制规定》的通知）；厦礴恳蹒骈時盡继價骚。
（2）建筑安装工程定额：建筑工程执行（2002）《水利建筑工程概算定额》及（2005）《水利工程概预算补充定额》;茕桢广鳓鯡选块网羈泪。
（3）施工机械台时费执行（2002）《水利工程施工机械台时费定额》
基础资料分析及单价计算
（1）人工工资计算单价：本工程位于山西省境内，属六类工资区，按水总[2008]116号文规定计算，水利工程人工工资计算结果 ：工长10.15元/工时，高级工9.44元/工时，中级工8.1元/工时，初级工4.35元/工时。鹅娅尽損鹌惨歷茏鴛賴。
（3）施工用电、风、水价格：根据施工组织设计及有关规定计算，其中施工用电的外购电价根据山西省物价局晋价商字[2004]170号“关于疏导山西省电网电价矛盾有关问题的通知”中的山西省电网销售电价计算。施工用电0.75元/Kwh，施工用水1.50元/m3。籟丛妈羥为贍偾蛏练淨。
主要设备价格的编制依据
建筑安装工程单价费用标准技术按水总[2002]16号规定技术计算，费用标准见下表
建筑、安装工程费用取费表
序号
名称
土石方工程
模板
工程
混凝土浇筑工程
转孔及锚固工程
其他
工程
设备安装工程
1
其他直接费
2.5
2.5
2.5
2.5
2.5
3.2
2
现场经费
9
8
8
7
7
45
3
间接费
9
6
5
7
7
50
4
企业利润
7
7
7
7
7
7
5
税金
3.22
3.22
3.22
3.22
3.22
3.22
独立费用计算标准
费用标准按水总[2002]116号规定计算
勘察设计费按“国家计委、建设部关于发布《工程勘察设计收费管理规定》的通知”计价格[2002]10号文计算；預頌圣鉉儐歲龈讶骅籴。
工程建设监理收费按“山西省水利厅晋水财经[2007]287号转发国家发展改革委、建设部《建设工程监理与相关服务收费挂历规定》的通知”渗釤呛俨匀谔鱉调硯錦。
五、工程预算
1、工程预算总投资68.85万元。其中：改线管道工程费40.75万元,800方水池维修加固工程费21.09万元，临时供水工程费3.70万，其他费用3.31万元。铙誅卧泻噦圣骋贶頂廡。
3、详细预算内容详见附表。
