内 容 摘 要
此次毕业设计（论文）是以设计任务书为依据，以有关技术规范，规程为标准,结合具体工作的特点,准确基础资料，全面分析，以确定方案，做到既有先进技术又经济实用。
本次设计内容包括四大部分：毕业设计（论文）任务书;毕业设计（论文)说明书；毕业设计（论文）计算书；设计图纸。

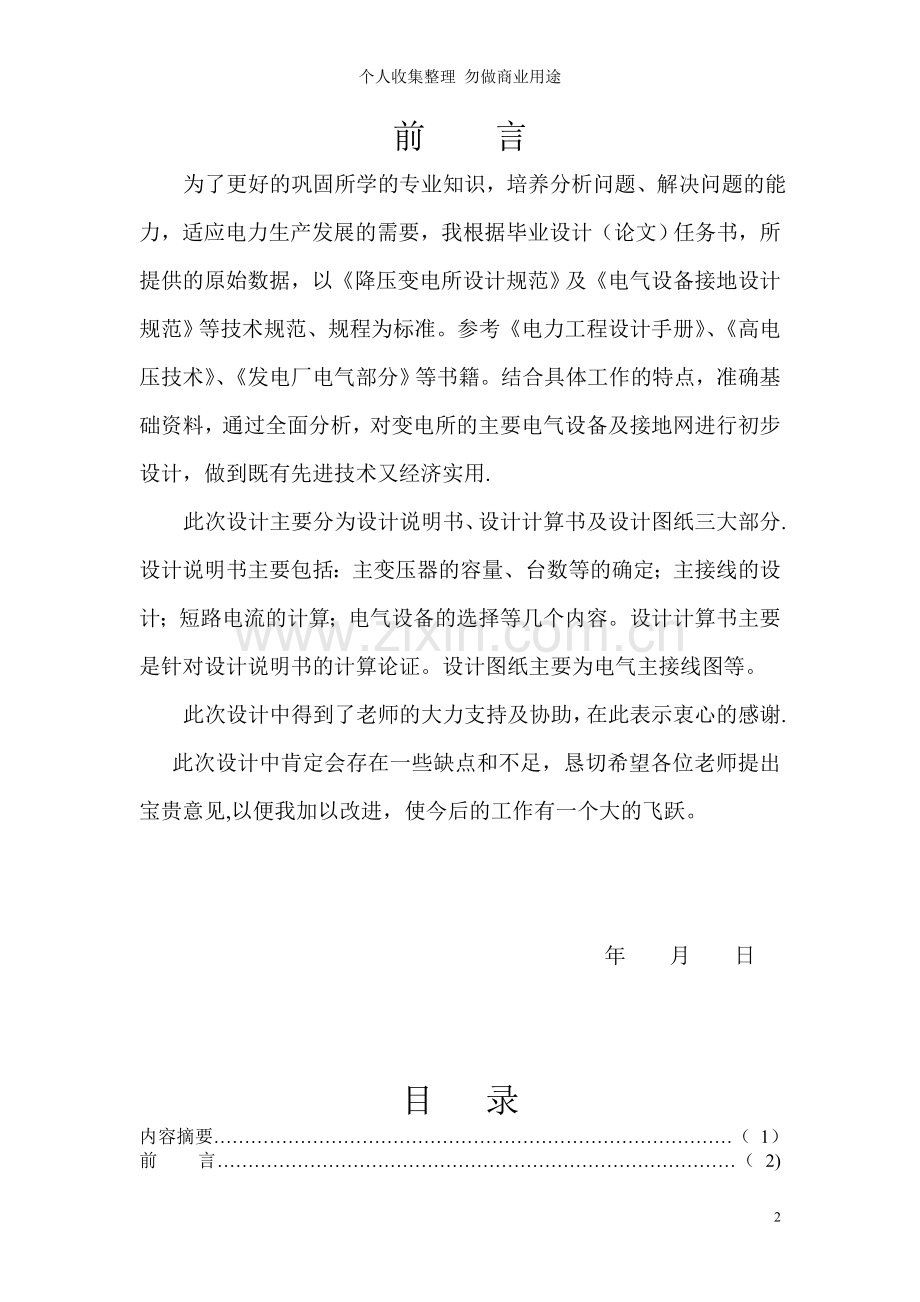

前 言
为了更好的巩固所学的专业知识，培养分析问题、解决问题的能力，适应电力生产发展的需要，我根据毕业设计（论文）任务书，所提供的原始数据，以《降压变电所设计规范》及《电气设备接地设计规范》等技术规范、规程为标准。参考《电力工程设计手册》、《高电压技术》、《发电厂电气部分》等书籍。结合具体工作的特点，准确基础资料，通过全面分析，对变电所的主要电气设备及接地网进行初步设计，做到既有先进技术又经济实用.
此次设计主要分为设计说明书、设计计算书及设计图纸三大部分.设计说明书主要包括：主变压器的容量、台数等的确定；主接线的设计；短路电流的计算；电气设备的选择等几个内容。设计计算书主要是针对设计说明书的计算论证。设计图纸主要为电气主接线图等。
此次设计中得到了老师的大力支持及协助，在此表示衷心的感谢.
此次设计中肯定会存在一些缺点和不足，恳切希望各位老师提出宝贵意见,以便我加以改进，使今后的工作有一个大的飞跃。

年 月 日

目 录
内容摘要…………………………………………………………………………（ 1）
前 言…………………………………………………………………………（ 2)目 录…………………………………………………………………………( 3）
毕业设计(论文)任务书………………………………………………………（ 3)
第一部分 毕业设计（论文）说明书…………………………………………（ 8）
一、 选择主变压器……………………………………………………………（ 9）
二、 变电所主接线设计………………………………………………………(10）
三、 短路电流计算……………………………………………………………(14）
四、 电气设备和载流导体的选择……………………………………………（15）
1、 电抗器的选择…………………………………………………………(15）
2、 断路器和隔离开关的选择……………………………………………(16)
3、 高压熔断器的选择……………………………………………………（19)
4、 电流互感器和电压互感器的选择……………………………………（19）
5、 消弧线圈的选择………………………………………………………（22）
6、 裸导线的选择…………………………………………………………（22）
五、 配电装置选型及电气总平面图…………………………………………(24）
六、 防雷保护和接地装置…………………………………………………（27）
1、 防雷保护………………………………………………………………（27)
2、 接地装置………………………………………………………………（31）
第二部分 毕业设计（论文）计算书…………………………………………（38）
一、 主变压器容量…………………………………………………………（39）
二、 短路电流计算…………………………………………………………（41）
1） 、三相短路电流计算…………………………………………………（42）
2） 、单相接地短路电流计算……………………………………………（46)
三、 电气设备及载流导体的选择…………………………………………（47）
四、 避雷针的选定…………………………………………………………（55)
五、 避雷器的选定…………………………………………………………（59）
六、 接地技术………………………………………………………………（61）

毕业设计（论文）任务书

部 分

毕业设计（论文)任务书

一、 设计（论文）题目：
110kV变电所及防雷保护初设
二、 原始数据及资料：
1. 电力系统：

S1的阻抗：Xs1=0。02
S2的阻抗:Xs2=0.28
阻抗基准：SB=100 MVA UB=Uav
2. 负荷
（1） 110kV侧：
出线最终6回，本期4回.
每回线路20MVA
（2） 35kV侧：
负荷同时率：β=0.85 最小负荷：Smin=70%Smax
最大负荷利用小时数：Tmax=4500 小时
各回线路数据见下表：
负荷名称
近期最大负荷（MW）
供电方式
线路长度（km)
cosφ
1#
4。3
架空
8
0.85
2#
5。2
架空
6
0。85
3#、4＃、5#
7.7
架空
10
0。85
6＃、7#
11。8
架空
6
0。8
8＃
备用
/
/
/
（3） 10kV侧：
负荷同时率：β=0。85 最小负荷:Smin=65%Smax
最大负荷利用小时数：Tmax=4500 小时
各回线路数据见下表：
负荷名称
近期最大负荷（MW）
供电方式
线路长度(km)
cosφ
1#、2#
3
架空
7
0。8
3#、4#
2.5MW
架空
8
0。85
5＃、6#、7＃、8#
2。25MW
电缆
4
0。8
6#、7＃
备用
电缆
3
0。85
注：第9、10回不在本次设计范围内。
（4） 变电所年负荷增长率为5％，以五年后的情况作为远期负荷资料。
3、所址情况:
海拔高500米，户外最高温度38℃，土壤电阻率为0。9×104（Ω· cm）, 变电所的面积为160×100平方米。
三、 设计（论文）的目的、意义及要求：
通过本次设计巩固所学的专业知识,培养分析问题、解决问题的能力。
设计应根据任务书及国家的有关政策和各专业的设计技术规程进行，要求对用户供电可靠、保证电能质量，接线简单清晰、操作方便、运行灵活，投资少、运行费用低，并具有可扩建的方便性.
要求：
1. 选择主变压器台数、容量和型式；
2. 设计变电所主接线;
3. 短路电流计算及主要电气设备的选择；
4. 各电压等级配电装置类型的确定；
5. 设计变电所防雷及接地网。
四、 主要参考文献：
1. 《电力工程设计手册》 戈东方
2. 《发电厂电气部分课程设计参考资料》
3. 《高电压技术》
4. 《发电厂电气部分》
5. 《降压变电所设计规程》
6. 《电气设备接地设计技术规程》
五、 设计(论文）成品清单：
（包括文字完成后应交的文字、计算、图表等）
1. 说明书及计算书
2. 电气主接线图
3. 避雷针位置及保护范围图

毕业设计（论文）说明书

部 分

第一部分 毕业设计（论文）说明书

一、 选择主变压器：
（一） 主变压器容量的确定：
1. 主变压器容量一般按照变电所建成后五至十年的规划负荷选择，并适当考虑远期十至二十年的负荷发展;
2. 根据变电所所带的负荷性质和电网结构来确定主变压器的容量。对于有重要负荷的变电所，应考虑当一台主变停运时,其余变压器容量在计及过负荷能力后的允许时间内,应保证用户的一、二级负荷,对一般性变电所，当一台主变停运时，其余变压器的容量应能保证全部负荷的70％~80％；
3. 同级电压的单台降压变压器容量级别不宜太多,应从全网出发，推行系列化、标准化。
（二） 主变压器台数的确定：
1. 对大城市郊区的一次变电所,在中、低压侧已构成环网的情况下,变电所以装设两台主变为宜；
2. 对地区性孤立的一次变电所或大型工业变电所，在设计时应考虑装设三台主变的可能性；
3. 对于规划只装设两台主变的变电所，其变压器基础宜按大于变压器容量的1～2级设计，一边负荷发展时,更换变压器的容量.
根据设计要求，从对用户供电可靠、保证电能质量等方面考虑，本次设计选用两台主变,单台容量为63MVA的变压器。
（三） 主变型及接线组别的确定：
根据选择主变相数所应考虑的原则:在330kV及以下的变电所均应选三相变压器。此次设计的变压器有三种电压。当主网电压为110~220kV,中压为35kV时由于中性点具有不同的接地方式.所以选用普通型三相三绕组变压器。
本次设计电压等级为110kV、35kV、10kV降压变电所，因110kV侧根据主网接线方式，35kV电流主要为电容对地电流，10kV要保证电压质量，所以采用Y0/Y/△—11连接组别。
选定的主变型号、参数见下表：
型号及容量
额定电压
高/中/低
连接组别
损耗
阻抗电压
(%）
空
载
电
流

（kV）

空
载
短路
高-中
高-低
中—低
高-中
高-低
中-低
SFPSL-63000
121/38.5/11
Y0/Y/△—11
53。2
35。0
30。6
25。5
17.5
10.5
6。5
0。8
二、 变电所主接线设计
（一） 、变电所主接线设计的基本要求
1、 保证必要的供电可靠性和电能质量。
2、 具有灵活性和方便性。
3、 具有经济性。
4、 具有发展和扩建的可能性。
（二)、设计原则：
以设计任务书为依据，以有关技术规范、规程为标准，结合具体工作的特点，准确基础资料，全面分析，以确定方案，做到既有先进技术又经济实用。
（三）、方案比较：
1、 单母线接线

（1） 优点：接线简单清晰,设备少，操作方便，便于扩建和采用成套配电装置。
（2） 缺点：不够灵活可靠，主要元件故障或检修，均需使整个配电装置停电。
（3） 适用范围：一般只适用于一台发电机或一台主变压器的以下三种情况：
1） 6~10kV配电装置的出线回路数不超过5回。
2） 35~63kV配电装置的出线回路数不超过3回。
3） 110~220kV配电装置的出现回路数不超过2回.
2、 单母分段接线：

（1） 优点：
1） 用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。
2） 当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。
（2） 缺点:
1） 当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。
2） 当出线为双回路时，常使架空线路出现交叉跨越。
3） 扩建时需向两个方向均衡扩建。
（3） 适用范围：
1） 6~10kV配电装置出线回路数为6回及以上时。
2） 35~63kV配电装置出线回路数为4～8回时。
3） 110~220kV配电装置出线回路数为3～4回时。
3、 双母接线

（1） 优点：供电可靠、调度灵活、扩建方便、便于试验.
（2） 缺点:
1） 增加一组母线和使用回路就需要增加一组母线隔离开关。
2） 当母线故障或检修时，隔离开关作为倒换操作电器,容易误操作。
（3） 适用范围：
1） 6～10kV配电装置,当短路电流较大，出线需要带电抗器时。
2） 35～63kV配电装置，当出线回路数超过8回时,或连接的电源较多，负荷较大时.
3） 110～220kV配电装置出线回路数为5回及以上时；或当110~220kV配电装置，在系统中居重要地位,出线回路数为4回及以上时。
4、 双母带旁母界限
为了保证采用单母分段或双母线的配电装置，在进出线断路器检修时，不中断对用户的供电，可增设旁路母线或旁路隔离开关，进出线断路器检修时，由专用旁路断路器代替，通过旁路母线供电,对母线的检修等没有影响。可满足出线的不间断供电的需求，但投资略大一些。
5、 根据本次设计的具体情况及设计（论文)的要求,参照上述方案,选择如下：
110kV侧：采用双母线或单母分段
35kV侧：采用双母线或单母分段
10kV侧:采用单母分段
具体接线见后附的图纸.（图号：BS—BJFLCS—01）
三、 短路电流计算。
（一） 短路电流计算的目的。
1） 在选择电器主接线时，为了比较各种接线方案，或确定某一接线是否需要采取限制短路电流的措施等，均需进行必要的短路电流计算。
2） 在选择电器设备时,为了保证设备在正常运行和故障下都能安全、可靠地工作，同时又力求节约资金，这就需要进行全面的短路电流计算。
3） 在设计户外高压配电装置时，需按短路条件校验软导线的相间和相对地的安全距离。
4） 在选择继电保护方式和进行整定计算时，需以各种短路时的短路电流为依据。
5） 接地装置需根据短路电流进行设计。
（二） 短路电流计算的一般规定。
1） 计算的基本情况
2） 接线方式
3） 计算容量
4） 短路种类
5） 短路计算点
6） 短路计算时间
（三） 短路电流计算结果表:
短路形式
三 相 短 路
单相接地 短路
10kV加设 电抗器短路
短路点编号
d1
d2
d3
d1
d3
基准电压 Ub（kV)
115
37
10.5
115
10.5
基准电流 (kA）
0.502
1.56
5.5
0.502
5。5
计算电抗标幺值
0。01896
0.0765
0。13
/
0.23455
短路电流计算标幺值
52。743
13。072
7.692
14.706
4.263
短路电流计算有名值
26。48
20.398
42.296
7。383
23.45
短路电流冲击电流
67。524
52。015
107.85
/
59.8
全电流最大有效值
39。98
30.8
63。867
/
/
短路容量 （MVA）
5262。34
1307.19
769.195
/
426.47
注：因中性点不接地时，35kV与10kV系统发生单相接地时，流过短路电流小，一般为对地电容电流,所以不需计算.
四、 电器设备和载流导体的选择
电器设备和导体应按正常运行情况选择，并且应使Ug≤UN、Igmax≤In、ich≤idw、I∞2tdz≤Ir2t 。
1、 电抗器的选择
加装电抗器的目的是为了限制短路电流。
由于10KV三相短路电流大，要在变压器低压侧加装限流电抗器。
限制短路电流的目的在于使发电机回路及用户侧能采用轻型DL为了有效地限制短路电流，母线电抗器的电抗百分数应取8％~12%。
电抗器选择结果表
型号
额定电流
（kA)
额定电压
(kV)
通过容量
（kVA）
无功容量
(kVar）
额定电抗
（%）
动稳定电流 (A）
热稳定电流（A）
NKL—10-2000—8
2000
10
3×11560
923
8
63705
56800
2、 断路器和隔离开关的选择
根据当前我国生产制造情况,电压6～220kV 的电网一般选用少油断路器，电压110~330kV的电网，当少油断路器技术条件不能满足要求时，可选用六氟化硫或空气断路器.隔离开关型式的选择，应根据配电装置的布置特点和使用要求等因素，就近取材、便于运检及管理，并进行综合的技术经济比较然后确定。
断路器和隔离开关选择结果表：
（1)110kV 断路器和隔离开关选择结果表
计算数据

SW6-110J
GW5—110G
U
110（kV)
Ue
110(kV）
110(kV）
Igmax
347。198（A）
Ie
1500（A）
1000（A）
Iz
26.425（kA）
Iekd
31.5(kA）
/
icy
67。378（kA）
idw
80（kA）
83（kA）
I∞2tdz
26.422×3.41
（kA2·S）
Ir2t
31.52×4
(kA2·S)
252×4
（kA2·S）
短路发热等值时间 tdz：
td = t保护（后备）＋t断路器全开断时间
= tb + tkd =4+0.04 =4.04(s)
β″ =I″ / I∞ =1
由β″与td →tz =3。41 S
td = tz(周期分量） + 0.05β″（非周期分量) =3。41（s）
所以，后备保护不考虑非周期分量.
因为110kV回路的持续工作电流与馈线回路相差不多,所以可以选用相同的断路器和隔离开关。
（2）35kV主变断路器和隔离开关选择结果表
计算数据

DW2-35
GW4—35
U
35(kV）
Ue
35（kV）
110(kV）
Igmax
1091。192（A)
Ie
1500(A)
1000（A）
Iz
20.39（kA）
Iekd
24.7（kA）
/
icy
52.013(kA）
idw
63（kA）
80（kA）
I∞2tdz
20.392×3。5
(kA2·S）
Ir2t
24.72×4
（kA2·S）
21。52×5
（kA2·S）

短路发热等值时间
td = t保护(后备）＋t断路器全开断时间
= tb + tkd =4+0。05 =4。05(s）
β″ =I″ / I∞ =1
由β″与td →tz =3。35 s
td＞1时不计非周期分量时间
td = tz（周期分量） + 0.05β″（非周期分量） =3。35+0.05=3。4（s)
因为35kV回路持续工作电流与馈电回路相差大，所以不能用相同的断路器和隔离开关,
35kV出线断路器和隔离开关选择结果表:
计算数据

DW2-35
GW4—35
U
35（kV）
Ue
35（kV）
35（kV)
Igmax
243。3(A）
Ie
1000（A)
600(A）
Iz
20。39（kA）
Iekd
24。7（kA）
/
icy
52.013(kA）
idw
63(kA)
50（kA)
I∞2tdz
20。392×3。5
（kA2·S）
Ir2t
24.72×4
（kA2·S）
23。72×4
（kA2·S）

（3)10kV主变断路器和隔离开关选择结果表
计算数据

SN3-10
GN1-10
U
10（kV）
Ue
10（kV）
10（kV)
Igmax
1909。586（A)
Ie
2000（A）
2000(A）
Iz
23。454（kA）
Iekd
29（kA）
/
icy
59.79（kA)
idw
75（kA）
85（kA）
I∞2tdz
23.4542×4。45
(kA2·S）
Ir2t
302×5
(kA2·S)
362×10
(kA2·S）

短路发热等值时间：
td = t保护（后备）＋t断路器全开断时间
= tb + tkd
=5+0。15
=5。15(s)
β″ =I″ / I∞ =1
由β″与td →tz =4.35 S
td = tz（周期分量） + 0。05β″（非周期分量） =4.35+0。05=4。4（s）

10kV馈电回路断路器和隔离开关选择结果表:
计算数据

SN10—10
GN1—10
U
10（kV）
Ue
10（kV)
10（kV）
Igmax
216。5(A）
Ie
600（A）
600(A）
Iz
23.454（kA）
Iekd
28。9(kA)
/
icy
59.79（kA）
idw
71（kA）
60（kA）
I∞2tdz
23。4542×4。4
（kA2·S）
Ir2t
292×4
（kA2·S）
202×5
（kA2·S）
因为所有设备的Ug≤UN、Igmax≤In、ich≤idw、I∞2tdz≤Ir2t ，所以所选断路器和隔离开关全部满足要求。
3、 高压熔断器的选择：
按额定电压、断流容量选择，110kV及以上不选。
熔断器是最简单的保护电器，它用来保护电器设备,免受过载和短路电流的损害，户内型高压熔断器在变电所中常用于保护电力电容器自用配电变压器,保护电压互感器。
系列型号
额定电压（kV）
额定电流（kA）
断流容量（MVA）
RW9—35
35
0.5
2000
RN2
10
0.5
1000
35kV：短路容量1306.75MVA＜短路容量2000MVA
10kV：短路容量426.54MVA＜断路容量1000MVA
该熔断器满足要求
4、 电流互感器和电压互感器的选择
电流互感器和电压互感器，是一次系统和二次系统间的联络元件，用以分别向测量仪表、继电器、电压线圈和电流线圈供电，正确反映电器设备的正常运行和故障情况.
互感器的作用：
（1） 将一次回路的高电压和大电流变为二次回路标准的低电压和小电流，使测量仪表和保护装置标准化、小型化，并使其结构轻巧，价格便宜，并且便于屏内安装。
（2） 使二次设备与高电压部分隔离，互感器二次侧均接地,从而保证了设备和人身的安全.
1、 电流互感器的型式：
电流互感器的型式应根据使用环境条件和产品情况选择。
对于6—20kV户内配电装置，可采用瓷绝缘结构或树脂绝缘的互感器,对于35kV及以上配电装置，一般采用油浸瓷箱式绝缘结构的独立式电流互感器，有条件时,应尽量采用套管式电流互感器。
选择时按一次回路额定电压和额定电流,满足准确度，短路时的动稳定和热稳定。
（1） 110kV侧电流互感器配置表：
110kV侧采用油浸瓷箱式绝缘结构的独立式电流互感器

配置电流互感器设备名称
最大工作持续电流（A）
型 号
额定电流变比
级次组合
主变压器110kV侧母线
347。198
LCWDL-110
2×200/5
D1/D2/0. 5

（2） 35kV侧电流互感器配置表：
35kV多油断路器箱内的套管上装设套管式电流互感器：

设备名称
最大工作持续电流（A）
型 号
额定电流变比
主变压器 35kV侧开关、母联
1091。22
LCW—35
1000/5
1#
83.45
LQZ-35
100/5
2＃
100.97
LQZ—35
150/5
3#、4#、5#
149。436
LQZ—35
150/5
6＃、7#
243.319
LQZ—35
300/5

（3） 10kV侧电流互感器配置表：
10kV侧采用绝缘结构或树脂浇注结构电流互感器：
设备名称
最大工作持续电流（A)
型 号
额定电流变比
动稳定倍数
主变压器10kV侧开关
1909.64
LMC—10
2000/5
/
1＃、2＃
216。51
LA—10
300/5
135
3#、4#
169.81
LA-10
200/5
160
5#、6#、7# 8#
162.38
LA-10
200/5
160

2、 电压互感器的选择
电压互感器的型式应根据使用条件选择.
1、6-20kV户内配电装置，一般采用油浸绝缘结构，在高压开关柜或在布置地位狭窄的地方，可采用树脂浇注绝缘结构的电压互感器。
2、35-110kV配电装置，一般采用油浸绝缘结构的电压互感器。
3、 在需要检查和监视一次回路单相接地时，应选用三相五柱式电压互感器或具有第三绕组的单相电压互感器组。
110kV、35kV、10kV电压互感器配置表：
设备名称
型号
额定变比
各准确度等级下的额定容量（VA)
最大容量
（VA）
0.5级
1。0级
3。0级
110kV
JCC2-110

500
1000
2000
35kV
JDJJ—35

150
250
600
1200
10kV
JSJW—10

120
200
480
960

5、 消弧线圈的选择
（1） 选择原则：
①对于10kV及以下电力网接地电容电流Ic超过30A加装。
②对于35kV及以下电力网接地电容电流Ic超过10A加装。
③接地电弧可自行熄灭不加消弧线圈.
（2） 计算电网的电容电流，应包括有电气连接的所有架空线路、电缆线路的电容电流，并应考虑电网5-10年的发展.
（3） 选择结果：
①在35kV系统中，电容电流为6.44A，小于10A.所以不需要装设消弧线圈.
②在10kV系统中，电容电流为19.386A,小于30A.所以不需要装设消弧线圈。
6、 裸导体选择:
常见的导体材料一般有铜和铝。铜的电阻率低，抗腐蚀性强,机械强度大，价格贵。铝的电阻率虽为铜的1.7-1。2倍,但其密度只为铜30％，重量较铜轻，且价格较低，因此采用铝材料.
1、 母线及引出线选择：
母线类型分硬母线与软母线
1） 母线截面的选择
①按导体长期发热允许电流选择，配电装置的汇流母线及较短导体
Igmax≤KIy
（Iy-——导体长期发热的允许电流 K---综合修长系数）
②按经济电流密度选择
S = Igmax / J
（J-——经济电流密度）
2） 硬母线
硬母线截面通常为矩形、槽形、管形。其中矩形母线散热条件较好，有一定的机械强度，便于固定和连接，但集肤效应较大，矩形导体一般用于35kV及以下,回路正常工作电流在4000A及以下时的配电装置,本设计中10kV系统选用硬母线矩形截面。
3） 选择结果
⑴110kV母线引线及出线均选LGJ—150导线，70℃载流量445A
⑵35kV母线引线选LGJQ-2×300,70℃载流量为2×690A
35kV出线:
1＃ 选用 LGJ—-—16 70℃载流量 105A
2＃ 选用 LGJ———25 70℃载流量 130A
3＃ 4＃ 5# 选用 LGJ-——35 70℃载流量 170A
6# 7＃ 选用 LGJ-——70 70℃载流量 275A
⑶10kV母线及引线：选用矩形截面\双条
型号为LMY—2（100×8) 70℃载流量 2259A
10kV出线：
1＃ 2# 选用 LGJ—--70 70℃载流量 275A
3＃ 4# 选用 LGJ—-—50 70℃载流量 220A
以上所选裸导体全部满足条件,并经校验合格。
2、 电缆的选择
电缆应按下列条件选择及校验：
（1） 型式：应根据敷设环境及使用条件选择电缆型式
1） 明敷的电缆，一般选用裸钢带铠装或塑料外护层电缆。
2） 直埋敷设时，一般选用钢带铠装电缆。
3） 其余条件及校验与裸导体相同。
4） 电缆选择结果表
电压等级
类别
型号
80℃载流量（A）
10kV
5＃6＃7＃8#出线
ZLL22---3×185
275
五、 配电装置选型及电气总平面图
3、 基本要求
（1） 节约用地
（2） 运行安全和操作巡视方便
（3） 便于检修和安装
（4） 节约三材、降低造价
4、 分类：
（1） 配电装置按电力设备装置地点不同分：户内和户外配电装置。
（2） 按其组装方式分：装配式配电装置和成配套配电装置或两者混合.
5、 选型
1） 10KV配电装置
在发电厂和变电所中6-10kV配电装置一般均为户内布置，当出线不带电抗器时，一般采用成套开关柜单层布置，在设计中，10kV为单母分段，采用母线电抗器，所以布置为单层，成套开关柜配电装置。
10kV配电装置选型结果：
10kV选用户内配电装置，单层布置,因本次设计出线不带电抗器，因此采用成套开关柜单层布置。
10kV采用GG-1A型固定式开关柜单层母线分段单列布置。
说明：GG—1A 尺寸 1200mm×1200mm×3100mm（宽×深×高)
10kV室安排了17组间隔
配电室尺寸：25m×6m，相间距离250mm 净宽：4250mm
母线桥:3。5m
2） 35kV配电装置
采用中型布置，中型布置是将所有电器设备都安装在同一个水平面内，并装在同一高度的基础上,使带电部分对地保持必要的高度，以便工作人员能在地面安全活动，具有施工和检修方便、抗震性能好，造价低的优点，不足之处是占地面积大。
35kV配电装置选型结果：
35kV选用户外配电装置，中型布置，35kV为双母线，所以35kV采用户外配电装置中型布置断路器双列布置。
说明:
母线架构高5。5m，宽3。2m，进出线构架7.3m。
相间距离为1.6m。
35kV设备区共13个间隔
保留裕度5m π型构架2×3m
35kV设备区尺寸：65m×3m（长×宽）
3） 110kV配电装置
采用半高型布置,可将母线隔离开关抬高，将DL、CT等电气设备布置在母线下面,该型配电装置具有布置紧凑、清晰，占地少，钢消耗与普通中型接近等特点，且除设备上方有带电母线外，其余布置情况均与中型布置相似，能适用运行检修人员的习惯与需要.
110kV配电装置选型结果
110kV选用户外配电装置半高型布置，110kV采用双母线。
说明：
①母线架构高7。3m，出线架构高13m，宽30m，相间距离为2。2m
②间隔11个,间隔宽度8。5m
110kV设备区尺寸：96m×38m（长×宽）
6、 电气总平面图布置
各级配电装置：主变压器、主控制室、辅助设施、道路、电缆沟等。
六、 防雷保护和接地装置
（一)、防雷保护：
A）、雷电过电压有三种情况：
1、 直击雷过电压
2、 感应雷过电压
3、 侵入雷过电压
B）、直击雷过电压保护:
可采用避雷针、避雷线、避雷带和钢筋焊接成的网等。
措施：1.加强分流2.防止反击3。装设集中接地装置
C）、侵入雷过电压保护：
对配电装置侵入雷保护的过电压保护是采用阀型避雷器及与管型避雷器配合的过线保护等保护措施.
一)、直击雷过电压保护，可采用避雷针、避雷线，
<1>、避雷针
作用:防直击雷
1、 原则：
i. 所有电气设备及建筑物、构筑物均为针的保护范围内。
ii. 防止反击
2、 计算顺序
（1)针的数量和位置
（2）按3针计算保护
（3）确定针的有效高度和针高
ha≥（D/8）: （避雷针的有效高度）
h=25~20 D=8ha
（4)确定整个保护氛围边界
（5） 如果没有包括在内，可适当改变针高和安装位置，并重新计算.
3、 针的保护范围计算：
1. 双针等高
外侧：内单针
hx≥(h/8) ：rx=（h－hx）P
hx＜（h/2) ：rx=（1。5h－2hx)P
（hx：被保护物高度 h：针高 hx:水平面上的保护半径)
内侧：
h0＝h－D/7P ：bx=1。5（h0－hx）
（bx：保护宽度)

2. 双针不等高：
(公式同前）

〈2〉、避雷器
作用:防止入侵波
1、 避雷器的配置
母线——每一组母线上应装设一组（除旁母外)
三绕组变压器：
高中侧决定于允许距离lm,大于lm装，低压侧装一个，作用是防止静电分量。
2、 Lm确定：计算陡度与进线较长，有无避雷线和电压等级有关.
3、 选择:
（1） 避雷器型式：
FS（配电用普通阀型)
FZ（电站用普通阀型)
FCZ（电站用磁吹阀型）
FCD（旋转电机用磁吹阀型)
（2） 额定电压-—与电网电压一致
（3） 灭弧电压—-中性点直接接地 Umx=0。8U
中性点不直接接地 Umx=(1—1.1)U
（4） 工频放电电压：
（5） 工频放电电压〉最大运行相电压的3.5倍
工频放电电压>最大运行相电压的3倍
避雷器：是专门来限制过电压的一种电气设备，与被保护的电气设备并联,当作用电压超过一定幅值以后,避雷器先放电，限制了过电压,保护了其它电气设备。
避雷针保护范围选定表：(m)
设备名称
避雷针高度
被保护物高度
二针间的距离
保护范围半径
假想避雷针高度
保护范围侧宽度
0
1＃2＃构架
20
13
34
7
15.14
3.21
/
2#3#构架
20
13
34
7
15.14
3。21
/
4#5#构架
25
7。3
80
22。9
13.57
9.4
/
5#6#构架
25
7。3
90
22.9
12.14
7。24
/
1＃4#
20/25
13
45
12/7
14。28
1.92
40
5＃6＃
20/25
7。3
74
15。4/22.9
10。85
5.32
69
变电所避雷器选定表:
设备名称
型号
额定电压（kV）
灭弧电压（kV）
工频放电电压(kV)
不小于
不大于
110kV侧
FZ-110J
110
100
224
268
35kV侧
FZ—35
35
41
84
104
10kV侧
FZ—10
10
12.7
26
31

(二)、接地装置：
为保护人身及设备在正常的事故情况下的安全,电气设备都应装设接地装置。
A）、一般要求:
1。在正常和事故情况下，电气设备外壳要接地。首先应能同与地有可靠连接的各种金属结构、管道和设备等自然接地体。
2。将各种不同用途和各种不同电压的电气设备接地，应使用一个总的接地装置。接地装置的接地电阻，应满足其中接地电阻最小的电气设备的要求。
3.电气设备的人工接地体（管子、扁铁和圆钢等)，应尽可能使在电气设备所在地点附近的对地电压分布均匀。
a)、大接地短路电阻电气设备，一定要装设环行接地体，并加装均压带.
b)、接地网的布置：
发电厂和变电所的接地网，一般均采用棒形和带形接地体联合组成的环行接地装置。
所有接地装置应尽可能埋于冻土层以下，一般接地体的埋设深层为0。5~1mm。围绕户外配电装置，户内配电装置,主控制辅助厂房及其他需装设接地网的建筑物,敷设环行接地网，这些接点网定向的连接线不应少于2根。
为便于分别测量接地电阻及扩建、设置必要的接地井。
将一切正常不带电而在绝缘损坏时，可能带电的金属部分(如：各种电气设备的金属外壳,配电装置的金属构架等)接地以保证工作人员触及的安全,就称为保护接地。
跨步电压：当人在电气设备附近行走时，
