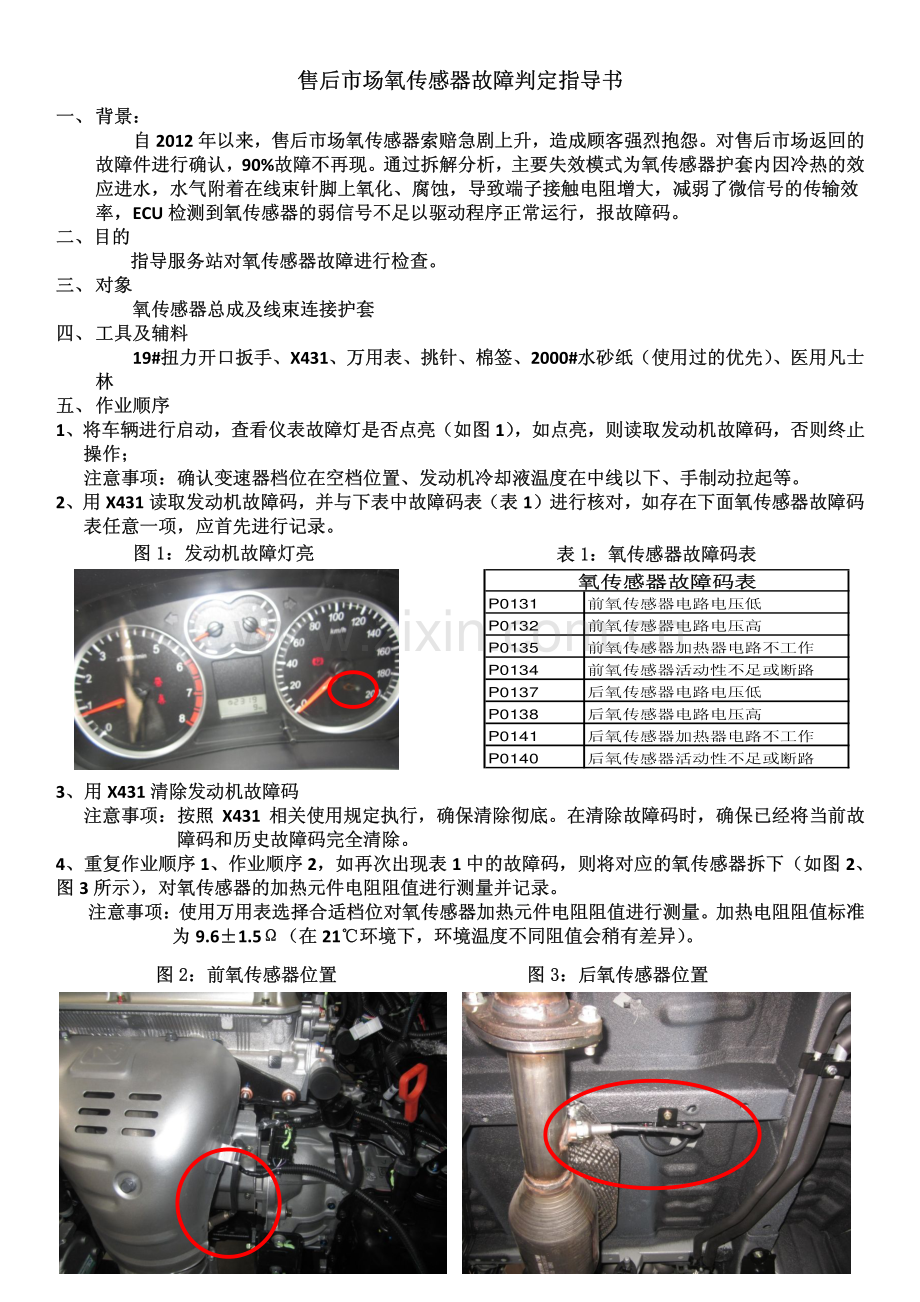

售后市场氧传感器故障判定指导书售后市场氧传感器故障判定指导书 一一、背景背景：自自 2012 年以来年以来，售后市场氧传感器索赔急剧上升售后市场氧传感器索赔急剧上升，造成顾客强烈抱怨造成顾客强烈抱怨。对售后市场返回的对售后市场返回的故障件进行确认故障件进行确认，90%故障不再现故障不再现。通过拆解分析通过拆解分析，主要失效模式为氧传感器主要失效模式为氧传感器护套内因冷热的效护套内因冷热的效应应进水进水，水气附着在水气附着在线束针脚线束针脚上氧化上氧化、腐蚀腐蚀，导致导致端子接触端子接触电阻增大电阻增大，减弱了微信号的传输效减弱了微信号的传输效率率，ECU 检测到氧传感器的弱信号检测到氧传感器的弱信号不足以驱动程序正常运行不足以驱动程序正常运行，报故障码报故障码。二二、目的目的 指导服务站对氧传感器故障指导服务站对氧传感器故障进行进行检查检查。三三、对象对象 氧传感器总成氧传感器总成及线束连接护套及线束连接护套 四四、工具及辅料工具及辅料 19#扭力开口扭力开口扳手扳手、X431、万用表万用表、挑针挑针、棉签棉签、2000#水水砂纸砂纸（使用过的优先使用过的优先）、医用医用凡士凡士林林 五五、作业顺序作业顺序 1、将车辆进行启动将车辆进行启动，查看仪表故障灯是否点亮查看仪表故障灯是否点亮（如图如图 1），如点亮如点亮，则读取发动机故障码则读取发动机故障码，否则终止否则终止操作操作；注意事项注意事项：确认变速器档位在空档位置确认变速器档位在空档位置、发动机冷却液温度在中线以下发动机冷却液温度在中线以下、手制动拉起等手制动拉起等。2、用用 X431 读取发动机故障码读取发动机故障码，并与下表中故障码表并与下表中故障码表（表表 1）进行核对进行核对，如存在下面氧传感器故障码如存在下面氧传感器故障码表任意一项表任意一项，应首先进行记录应首先进行记录。3、用用 X431 清除发动机故障码清除发动机故障码 注意事项注意事项：按照按照 X431 相关使用规定执行相关使用规定执行，确保清除彻底确保清除彻底。在清除故障码时在清除故障码时，确保已经将当前故确保已经将当前故障码和历史故障码完全清除障码和历史故障码完全清除。4、重复作业顺序重复作业顺序 1、作业顺序作业顺序 2，如再次出现表如再次出现表 1 中的故障码中的故障码，则将对应的氧传感器拆下则将对应的氧传感器拆下（如图如图 2、图图 3 所示所示），对氧传感器的对氧传感器的加热元件电阻加热元件电阻阻值进行测量阻值进行测量并记录并记录。注意事项注意事项：使用万用表选择合适档位对氧传感器加热元件电阻阻值进行测量使用万用表选择合适档位对氧传感器加热元件电阻阻值进行测量。加热电阻阻值标准加热电阻阻值标准为为 9.61.5（在在 21环境下环境下，环境温度不同阻值会稍有差异环境温度不同阻值会稍有差异）。P0131前氧传感器电路电压低P0132前氧传感器电路电压高P0135前氧传感器加热器电路不工作P0134前氧传感器活动性不足或断路P0137后氧传感器电路电压低P0138后氧传感器电路电压高P0141后氧传感器加热器电路不工作P0140后氧传感器活动性不足或断路氧传感器故障码表氧传感器故障码表图图 1 1：发动机故障灯亮发动机故障灯亮 表表 1 1：氧传感器故障码表氧传感器故障码表 图图 2 2：前氧传感器位置前氧传感器位置 图图 3 3：后氧传感器位置后氧传感器位置 6、对氧传感器的加热元件的电阻对氧传感器的加热元件的电阻（白白-紫端子紫端子）阻值进行测量并记录阻值进行测量并记录（如图如图 4、5、4、7），注意事项注意事项：应选用万用表的合格档位进行测量应选用万用表的合格档位进行测量，氧传感器加热电阻元件的标准电阻值为氧传感器加热电阻元件的标准电阻值为 9.61.5,应选用应选用 20档或是档或是 200档进行测量档进行测量。5、如加热电阻满足要求如加热电阻满足要求，则按照顺序则按照顺序 6 进行进行；如加热电阻不满足要求如加热电阻不满足要求，则按照顺序则按照顺序 12 进行进行。6、查看氧传感器插件是否存在进水痕迹查看氧传感器插件是否存在进水痕迹（如图如图 8）并进行记录并进行记录。7、用挑针拆下氧传感器用挑针拆下氧传感器后紧固锁后紧固锁（如图如图 9、10），），再再用挑针用挑针依次依次拆下拆下四个四个氧传感器线束端子氧传感器线束端子（如如图图11、12），），查看端子是否存在腐蚀查看端子是否存在腐蚀现象现象（图图 13）并进行记录并进行记录。表表 2 2：氧传感器氧传感器接线端子及导线定义接线端子及导线定义 图图 4 4：氧传感器氧传感器接线端子图示接线端子图示 图图 5 5：选择万用表合适档位选择万用表合适档位 图图 6 6：确认万用表是否合格确认万用表是否合格 图图 7 7：测量加热元件电阻测量加热元件电阻 图图 8 8：氧传感器插件进水痕迹氧传感器插件进水痕迹 图图 9 9：挑针挑开挑针挑开后紧固锁后紧固锁 图图 1010：拆下拆下后紧固锁后紧固锁 图图 1111：挑针挑线束端子挑针挑线束端子 图图 1212：挑针挑线束端子挑针挑线束端子 图图 1313：氧传感器线束端子氧传感器线束端子 8、用用 2000#水砂纸水砂纸（使用过一次的最好使用过一次的最好）对氧传感器端子进行对氧传感器端子进行轻轻轻轻打磨打磨，清除端子上面的浮锈清除端子上面的浮锈。（如图如图 14）9、用挑针轻压氧传感器线束端子弹片用挑针轻压氧传感器线束端子弹片（图图 15），使其与端子平面形成约使其与端子平面形成约 15夹角夹角（图图 16），），注注意不要用力太大或将角度调的调高意不要用力太大或将角度调的调高，造成弹片断裂造成弹片断裂。将线束端子将线束端子依次依次装入装入连接器本体连接器本体内内（图图 17），使使灰灰-黑黑-白白-紫依次对应氧传感器隔套的紫依次对应氧传感器隔套的 A-B-C-D，线束端子安装完毕后用手轻拉氧传感器线束线束端子安装完毕后用手轻拉氧传感器线束（图图 18），确保线束安装牢固确保线束安装牢固。然后安装然后安装后紧固锁后紧固锁（图图 19）。确保线束插件插接正确确保线束插件插接正确，无端子插歪无端子插歪、退出现象退出现象。10、使用使用挑针或竹挑针或竹签签在氧传感器端子涂抹在氧传感器端子涂抹均匀均匀、适量的适量的医用医用凡士林凡士林；（如图如图 20）11、对变速器线束端子涂抹医用凡士林对变速器线束端子涂抹医用凡士林，用挑针挑取少量医用凡士林用挑针挑取少量医用凡士林，均匀涂抹在变速器线束均匀涂抹在变速器线束端子上端子上（如图如图 21）12、更换新的氧传感器更换新的氧传感器，按照作业顺序按照作业顺序 7 拆下氧传感器线束端子拆下氧传感器线束端子，按照顺序按照顺序 9 涂抹工业凡士林涂抹工业凡士林，按照顺序按照顺序 10 安装线束端子安装线束端子。13、将氧传感器安装在排气系统对应位置将氧传感器安装在排气系统对应位置，氧传感器安装力矩为氧传感器安装力矩为 455Nm。图图 1414：水砂纸水砂纸清除清除线束端子线束端子浮锈浮锈 图图 1515：挑针轻压端子弹片挑针轻压端子弹片 图图 1616：弹片与端子平面呈弹片与端子平面呈 1515角角 图图 1717：线束端子依次插入线束端子依次插入连接器本体连接器本体 图图 1818：手轻拉氧传感器线束手轻拉氧传感器线束 图图 1919：安装安装后紧固锁后紧固锁 图图 2020：涂抹医用凡士林涂抹医用凡士林 图图 2121：变速器线束端子医用凡士林变速器线束端子医用凡士林 图图 2222：连接线束连接线束 14、将氧传感器线束与变速器线束连接将氧传感器线束与变速器线束连接，确保插件线束插件插接正确确保插件线束插件插接正确，无端子插歪无端子插歪、退出现象退出现象。（如图如图 22）。）。14、用用 X431 读发动机当前故障码及历史故障码读发动机当前故障码及历史故障码，并进行清除故障码操作并进行清除故障码操作。15、启动发动机启动发动机，确认确认无无故障灯点亮现象故障灯点亮现象。
