雄起县轮回镇西洋畈节水灌溉项目可行研究报告书

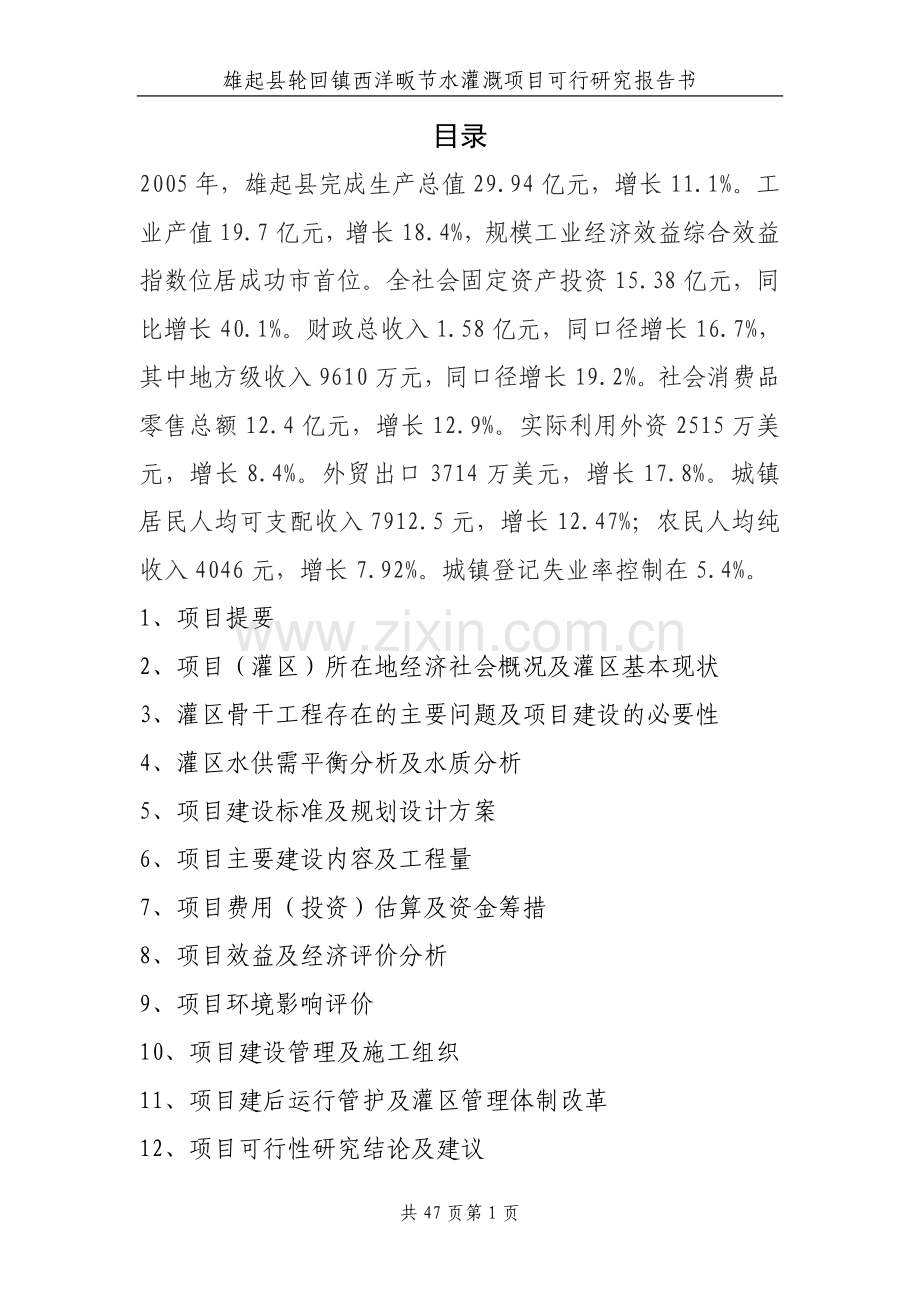

目录
2005年，雄起县完成生产总值29.94亿元，增长11.1%。工业产值19.7亿元，增长18.4%，规模工业经济效益综合效益指数位居成功市首位。全社会固定资产投资15.38亿元，同比增长40.1%。财政总收入1.58亿元，同口径增长16.7%，其中地方级收入9610万元，同口径增长19.2%。社会消费品零售总额12.4亿元，增长12.9%。实际利用外资2515万美元，增长8.4%。外贸出口3714万美元，增长17.8%。城镇居民人均可支配收入7912.5元，增长12.47%；农民人均纯收入4046元，增长7.92%。城镇登记失业率控制在5.4%。
1、项目提要
2、项目（灌区）所在地经济社会概况及灌区基本现状
3、灌区骨干工程存在的主要问题及项目建设的必要性
4、灌区水供需平衡分析及水质分析
5、项目建设标准及规划设计方案
6、项目主要建设内容及工程量
7、项目费用（投资）估算及资金筹措
8、项目效益及经济评价分析
9、项目环境影响评价
10、项目建设管理及施工组织
11、项目建后运行管护及灌区管理体制改革
12、项目可行性研究结论及建议

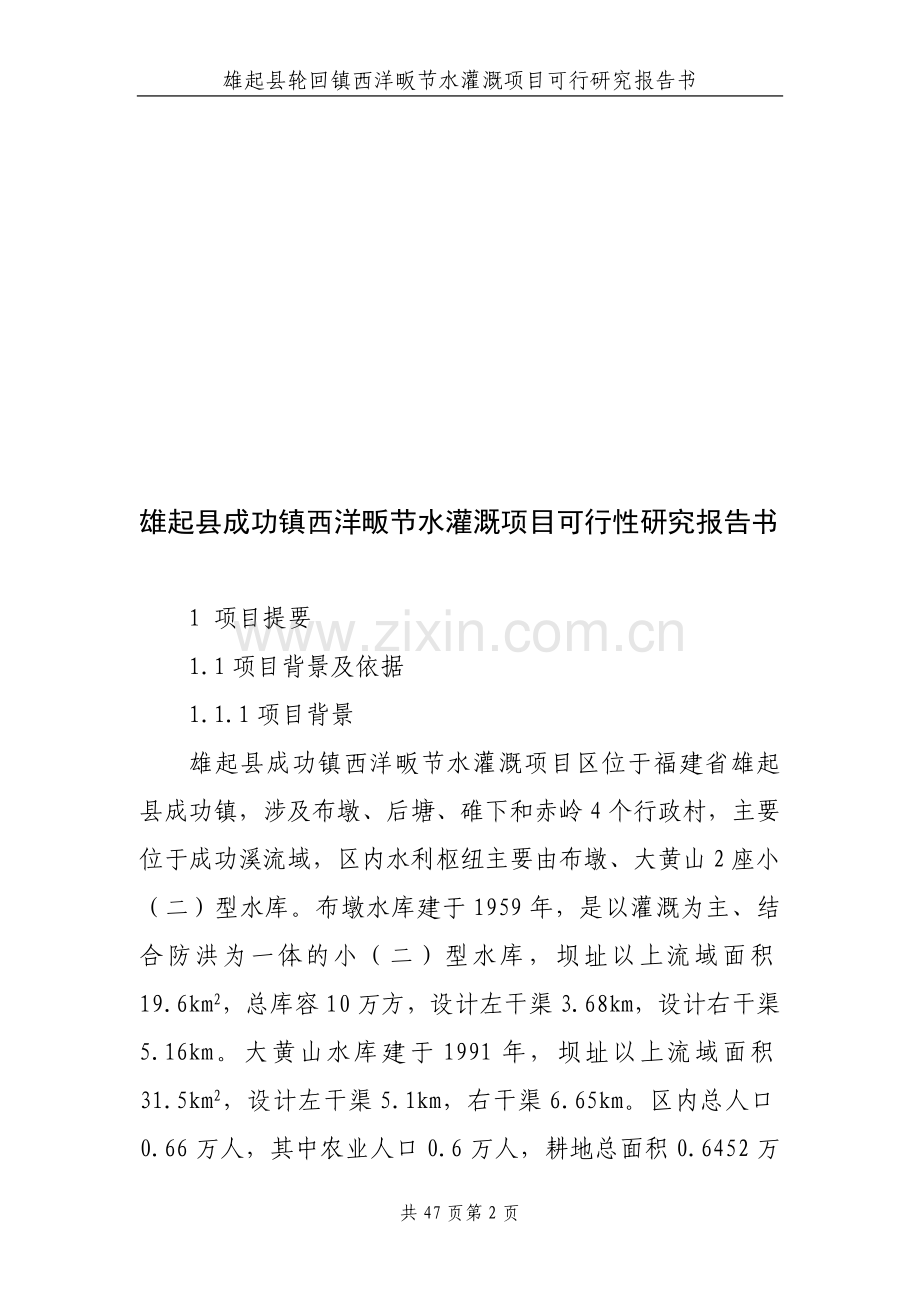

雄起县成功镇西洋畈节水灌溉项目可行性研究报告书

1 项目提要
1.1项目背景及依据
1.1.1项目背景
雄起县成功镇西洋畈节水灌溉项目区位于福建省雄起县成功镇，涉及布墩、后塘、碓下和赤岭4个行政村，主要位于成功溪流域，区内水利枢纽主要由布墩、大黄山2座小（二）型水库。布墩水库建于1959年，是以灌溉为主、结合防洪为一体的小（二）型水库，坝址以上流域面积19.6km2，总库容10万方，设计左干渠3.68km，设计右干渠5.16km。大黄山水库建于1991年，坝址以上流域面积31.5km2，设计左干渠5.1km，右干渠6.65km。区内总人口0.66万人，其中农业人口0.6万人，耕地总面积0.6452万亩，其中稻田3712亩、果树2740亩。果树分别为葡萄860亩，脐橙480亩，萘果300亩，桔子1200亩。分布在成功镇布墩、后塘、碓下和赤岭等4个行政村。2005年灌区粮食总产1850吨。农作物主要以水稻为主，经济作物以柑桔、葡萄、脐橙、萘果为主。
1.1. 2项目依据
1、《福建省发展改革委农业处、福建省水利厅农水处关于要求上报2008年国家级节水灌溉增效示范项目有关工作的通知》
2、雄起经济发展“十一五”规划
3、雄起县2008年为民办实事项目
1. 2项目所在地经济社会简况及灌区基本现状
1.2. 1项目所在地社会简况
雄起县的基本情况集中概括为四句话：一是地处闽浙赣三省七县（市）结合部。雄起是福建的北大门，地处三省结合部。分别与浙江省的江山市、龙泉市、逐昌市和江西省的广丰县接壤，与本省的建阳市、武夷山市、松溪县毗邻。全县辖10镇9乡，288个村，总人口40.22万人，其中农业人口33.68万人。二是呈现“八山半水分半田”的地貌结构。全县疆域面积3383平方公里，为我省第三大县，其中山地面积407.5万亩，耕地面积50.86万亩，河流水域面积5.73万亩。年产粮食25.58万吨以上，是全国、全省最早的商品粮基地县之一。森林蓄积量981万立方米，森林覆盖率73.1%，是国家南方林业重点县。三是具有“山延两脉、水注三江、通连四道”的特点。县境西北为武夷山脉的延伸，东北则为仙霞山脉的延伸。属亚热带季风气候，地处三江源头，河水分别流入闽江、赣江、瓯江。205国道纵穿南北，省道花崇线横贯东西，小浦线、广浦线与我县相连。四是历史悠久，人杰地灵。东汉建安初年（约公元196年）置县，为福建省置县最早的五个县之一。从五代的清朝出过8个宰相、20个尚书、4个状元、172个进士。县境内山水秀丽，旅游资源较为丰富，主要以浮盖山、匡山、九石渡等为著。历史名人江淹、陆游、朱熹、徐霞客、林则徐等曾在雄起驻足赋诗，谱写了大量广为流传的佳作。
1.2.2项目所在地经济社会简况
2005年，雄起县完成生产总值23.49亿元，增长10.7%。规模以上工业产值11.24亿元，增长24.1%，综合效益指数166，位居成功市首位。全社会固定资产投资10.98亿元，增长29.52%。财政总收入1.35亿元，同口径增长10.84%，其中地方级收入8062万元，同口径增长18.5%。社会消费品零售总额8.15亿元，增长13.5%。实际利用外资2320万美元，增长11.9%。外贸出口3153万美元，增长10.94%。城镇居民人均可支配收入7912.5元，增长12.47%；农民人均纯收入3748元，增长11.6%。城镇登记失业率控制在5.6%。
项目所在的成功镇位于雄起县南部，面积287.4平方公里，设23个行政村，一个良种场，全镇总人口3.6万元人。
1.3灌区骨干工程存在的主要问题及项目建设的必要性
1.3.1灌区骨干工程存在的主要问题
项目区现有的布墩、大黄山2座小（二）型水库因建成年代久远，原建设标准低，经过三十年多年的运行，由于渠道线路长，沿线地质情况不一，灌区的管理单位及灌区内地方财务不足等原因，对工程正常维修、配套改造工程力不从心，特别是受到1986年、1992年、1998年、2001年、2006年的几次洪水冲刷，灌区渠道及堤坝建筑物受到大面积的损坏，每次灾后虽然都进行了一些抢修、恢复，但大多属于临时性的处理措施。经过一、二次雨季又出现了损坏，目前灌区的渠道及堤坝仍然存在不少问题，主要表现在：
1、渠道渗漏严重。经实地验测目前整个灌区渠系水利用系数只有0.43，灌溉水利用系数只有0.38，致使渠道末端供水不足，无法满足农田正常的灌溉需求。
2、渠道崩塌、坍塌、滑坡严重。灌区干渠总长20KM，均为傍山开挖和穿水田而过，傍山渠道山高坡陡，沿线地质条件差。大部分为坡残积土和砂夹土，容易崩塌，穿水田渠道受暴雨影响也容易引起坍塌。自渠道通水灌溉以来，每年都有不同程度的崩塌、坍塌、滑坡现象发生。
3、堤坝出现渗漏现象。经过多年的运行与历经几次洪水的冲击后，布墩、大黄山水库的堤坝出现不同程度的渗漏现象，而且这种现象逐年加重。
1.3. 2项目建设的必要性
1、提高成功镇西洋畈节水灌溉项目区渠系灌溉水利用系数，节约并不丰富的水资源，改善农田灌溉现状。提高粮食产量。
2、整治、配套建设成功镇西洋畈节水灌区水利设施对扩大灌溉面积、改善经济作物灌溉条件，实现“两高一优”农业生产具有重要意义。
3、成功镇西洋畈节水改造工程不仅可增加农田灌溉面积，也可增加项目区的果树需水量，为480亩脐橙园、860亩葡萄园及1200亩桔园的用水提供保证。
1.4灌区水供需平衡分析及水质分析
项目区内可供水量较为丰富，国民经济各部门用水可以得到保证，但由于水利工程设施老化和配套不完善而造成的工程性水资源浪费计204万m3，制约了当地农业的发展，特别在旱情严重时表现的更为明显。因此，解决项目区供用水矛盾势在必行。到本项目实施完成后，充分开发利用灌区内的资源，提高水利设施供水能力，灌溉水利用系数有所提高，而且能改善工程性缺水的状况，并能满足了项目区内的用水需求。
1. 5主要建设内容及工程量
1、新建葡萄园滴灌工程
新建电灌站1座，抽水管长900米，蓄水池300立方米，大口井一处，输水管长26000米，砖支墩，滴灌系统。
2、碓下电灌站管灌工程
深井泵1套，水深50米，抽水管长500米，10KV高压输电线路1.2公里，20KVA配变压器1台。
3、布墩水库干渠进行防渗处理
现有渠道为总干渠2条，总长8.8km，除了3.5km不需节水改造外，其余渠道均需用砼现浇、预制砼板衬砌或混凝土抹面进行节水防渗处理。考虑到增加灌溉面积的需求，拟在总干渠末端续建延长3.0km的渠道，续建渠道采用预制砼板衬砌或现浇砼防渗。
4、赤岭园艺场引水水工程
防渗水渠长11公里，对现有渠道重点地段采用预制砼板衬砌或现浇砼防渗。并修建2座拦河引水坝。
1. 6费用（投资）估算及资金筹措
本项目总投资302.49万元，其中工程直接费264.1万元，税金及其它费用38.39万元。资金筹措计划为镇、村自筹资金202万元，申请上级中央财政农发资金补助100万元。
1. 7主要效益及经济评价
项目实施后，可使项目区内村民年增收117.33万元，经济效益显著。社会与环境效益基本为正面影响，本工程进行国民经济评价得效益费用比5.06，大于规范值1.2，本项目从国民经济评价角度是可行的。
1. 8建设管理及建后运行管护
本项目建设由成功镇政府负责组织实施，成立工程建设指挥部，组成人员为县、镇水利工作相关人员及其他相关人员。技术管理由县水利局、镇水利工作站负责现场技术指导、质量监督，项目财务独立建帐，资金投向和施工进度受埔城县计委、财政、审计、水利等有关部门检查监督。
建成后的运营维护按省人民政府颁发闽政[1994]综449号《福建省水利工程管理办法》的通知，设置成功镇西洋畈引水工程管理处，相当于股级建制管理处下设领导1人，技术股3人，财务股1人，综合股2人，人员共7人。由管理处负责设备的维修、运营，并收取有关费用。
1. 9可行性研究结论
雄起县成功镇西洋畈节水灌溉项目是灌区内广大农民盼望已久的项目，也是当地政府为民办实事的重点项目，建成投产后，无论从环境生态效益、社会效益、经济效益和国民经济效益，评价较好，各项指标都满足要求，工程建设条件已经具备。雄起县成功镇西洋畈节水灌溉项目是合理可行的。
2 项目（灌区）所在地经济社会概况及灌区基本现状
2.1自然状况
雄起县地处福建省最北端，闽、浙、赣三省结合部。位于东经118°11′～118°49′、北纬27°32′～28°22′之间。全境总面积3383.02平方公里。北与浙江省江山市、遂昌县、龙泉市毗连，西北与江西省广丰县接壤，东南与福建省松溪县为邻，西南与建阳市、武夷山市相连。
新石器时代，先民在南浦溪主支流两岸聚居。西汉时，雄起为闽越活动中心。雄起建城早于置县，因西汉中期东越王馀善筑城临浦得名。东汉建安初年（196年）设县，名汉兴，后又称吴兴、唐兴、武宁。唐天宝元年（742年）定名雄起县。简称“浦”，别称“南浦”、“柘浦”。
县境地势由东北部和西北部向中、南部倾斜，仙霞岭余脉从东北向东南环绕东部边境，千米以上的山峰有290余座，其中位于东北部的营盘尖，海拔1664米，为本县最高峰。县境中部由大片燕山期花岗岩组成了低山丘陵，经河流下切侵蚀，形成许多宽谷盆地。土壤大部分属闽西北低山谷盆红壤、灰泥田土壤。仙霞、武夷两山余脉交接于境北低山丘陵，渔梁岭为闽江水系与信江水系分水岭。境内河流溪涧为闽江、衢江、信江三江源头。主流南浦溪自北向南贯流全境，全长189.2公里，流域面积2817.39平方公里。全境属中亚热带季风湿润气候区，年均降雨量1780.2毫米，3-7月降雨量最多，占全年降雨量的68%，其中4-6月降雨量最多，占全年的49%，无霜期254天，相对湿度81%，年均日照1893.5时，年均气温17.4℃。在这种气候条件下，如果有充足的水源成功镇的土地就很适宜果树的生长。
2.2经济社会状况
2006年，全县完成生产总值27.89亿元，增长10.7%。规模以上工业产值12.24亿元，增长24.1%，综合效益指数166，位居全市首位。全社会固定资产投资11.98亿元，增长29.52%。财政总收入1.55亿元，同口径增长10.84%，其中地方级收入9062万元，同口径增长18.5%。社会消费品零售总额8.15亿元，增长13.5%。实际利用外资3320万美元，增长11.9%。外贸出口4253万美元，增长10.94%。城镇居民人均可支配收入8912.5元，增长12.47%；农民人均纯收入4148元，增长11.6%。城镇登记失业率控制在5.2%。
2006年，成功镇实现社会总产值20287万元，工业总产值7860万元，农民人均收入4255元。近年来，镇村两级立足山地优势，大力发展林、茶、果，先后创办了25个林场，30个茶果场，造林20多万亩，山地开发5万亩，年产鲜果3500吨。其中奈果、柑橘、脐橙远销东南沿海大城市，薏米、莲子、食用菌等经济作物年产值近5500万元以上。
2.3基础设施状况
2.3.1交通情况
205国道贯穿成功镇南北，穿过该镇区20多公里进入建阳市境内。由于境内村村通公路工程的实施，各村之间均以水泥硬化路面相通或直接与国道相通，村与村、村与镇以及通往外部的公路交通非常发达。
成功镇与世界“双遗”城市-武夷山市接壤。正在建设中的“浦南”高速公路将于2008年建成通车，该条高速公路在成功镇有进出口，通过高速公路由成功镇至武夷山市只有50分钟车程，到地级成功市只有不到2小时车程，到省城福州市只有不到4小时的车程。
目前从成功镇由公路至武夷山机场约1个半小时车程，浦南高速公路建成后由成功镇至武夷山机场只需40分钟车程，武夷山机场为国内支线机场，同时也是国内重要的旅游机场。可供起降B737, B757和MD-82等中型飞机。机场现已开通25条至国内主要城市的航线，井筹备二期扩建，争取近期开通至东南亚、日本等境外国际航线。规划武夷山机场近期达4C级标准，设计吞吐量为51万人次，远期达4D级标准，设计吞吐量为150万人次，成为能完全满足国际航空需要的国际机场。
2.3.2电力及通信情况
成功镇水利资源丰富，主要有南浦溪、成功溪等3条溪流通过境内。全镇有各种大小水力发电站8座，总装机容量7500KW，属省网直供电区域，电力供应充足、稳定有保障。所辖23个行政村已全部安装程控电话，移动电话网络覆盖成功镇全境。2001年实现广播电视光缆联网工程。
2.3.3建筑材料情况
本项目所需的建筑材料、管材、设备及配件等均属普通材料配件，无特殊或大型材料设备。故都能从当地购买到，抽水泵可从雄起县县城所在地的临江镇购买。当地地方材料能够满足施工需要。
2.4项目区（灌区）骨干水利工程状况
项目片内现有水利设施26处，总灌溉面积6452亩。具体分别是：蓄水工程2处，灌溉面积3600亩；引水工程22处，灌溉面积1800亩；提水工程2处，灌溉面积1052亩。
1、布墩水库建于1959年，水库位于成功镇布墩村，是以灌溉为主、结合防洪为一体的小（二）型水库，坝址以上流域面积19.6km2，设计左干渠3.68km，设计右干渠5.16km，总库容10万立方米。是建设成功镇农业生产发展规划中的一个骨干蓄水工程。灌溉面积1750亩，项目区内有2个行政村受益。
2、大黄山水库建于1991年，坝址以上流域面积31.5km2，设计左干渠5.1km，右干渠6.65km，总库容10.3万立方米。灌溉面积1850亩，项目区内有2个行政村受益。
3、南浦溪及成功溪流域：仙霞、武夷两山余脉交接于境北低山丘陵，渔梁岭为闽江水系与信江水系分水岭。境内河流溪涧为闽江、衢江、信江三江源头。主流南浦溪自北向南贯流全境，全长189.2公里，流域面积2817.39平方公里。成功溪发源于成功镇西北部山区，全长35公里，流域面积435平方公里。流域内共建有引水工程42处来进行引水灌溉，灌溉面积1800亩。此外还有电灌站2处，灌溉面积1052亩
2.5农业生产状况及农业综合开发情况
成功镇位于雄起县南部，距县城29公里，全镇总面积287平方公里，其中耕地29113亩，其中水田面积21605亩，旱地面积7508亩。辖23个行政村，总人口36216人，其中农业人口32118人，占88.68%。是雄起县农业大镇及工业重镇。2006年，成功镇实现社会总产值20287万元，工业总产值7860万元，农民人均收入4255元。近年来，镇村两级立足山地优势，大力发展林、茶、果，先后创办了25个林场，30个茶果场，造林20多万亩，山地开发5万亩，年产鲜果3500吨。其中奈果、柑橘、脐橙远销东南沿海大城市，薏米、莲子、食用菌等经济作物年产值近5500万元以上。
3 灌区骨干工程存在的主要问题及项目建设的必要性
3.1骨干工程在灌区中的地位和作用
项目区内的布墩、大黄山2座小（二）型水库、南浦溪及成功溪流域的引水灌溉工程为该区最主要的田间灌溉水来源，各水利设施的受益范围分别为：
1、布墩水库建于1959年，水库位于成功镇布墩村，是建设成功镇农业生产发展规划中的一个骨干蓄水工程。灌溉面积1750亩，项目区内有2个行政村受益。
2、大黄山水库建于1991年，水库位于成功镇赤岭村,灌溉面积1850亩，项目区内有2个行政村受益。
3、南浦溪及成功溪流域：流域内共建有引水工程42处来进行引水灌溉，灌溉面积1800亩。此外还有电灌站2处，灌溉面积1052亩
3.2骨干工程存在的主要问题
布墩、大黄山2座小（二）型水库因建成年代久远，原建设标准低，经过多年的运行，由于渠道线路长，沿线地质情况不一，灌区的管理单位及灌区内地方财务不足等原因，对工程正常维修、配套改造工程力不从心，特别是受到1986年、1992年、1998年、2001年、2006年的几次洪水冲刷，灌区渠道及堤坝建筑物受到大面积的损坏，每次灾后虽然都进行了一些抢修、恢复，但大多属于临时性的处理措施。经过一、二次雨季又出现了损坏，目前灌区的渠道及堤坝仍然存在不少问题，主要表现在：
1、渠道渗漏严重。经实地验测目前整个灌区渠系水利用系数只有0.43，灌溉水利用系数只有0.38，致使渠道末端供水不足，无法满足农田正常的灌溉需求。
2、渠道崩塌、坍塌、滑坡严重。灌区干渠总长19KM，均为傍山开挖和穿水田而过，傍山渠道山高坡陡，沿线地质条件差。大部分为坡残积土和砂夹土，容易崩塌，穿水田渠道受暴雨影响也容易引起坍塌。自渠道通水灌溉以来，每年都有不同程度的崩塌、坍塌、滑坡现象发生。
3、堤坝出现渗漏现象。经过多年的运行与历经几次洪水的冲击后，布墩、大黄山水库的堤坝出现不同程度的渗漏现象，而且这种现象逐年加重。
4、葡萄园、桔子园、及脐橙种植地由于所处位置相对更高一些，引水浇灌困难。
3.3项目建设的必要性
1、提高成功镇西洋畈节水灌溉项目区渠系灌溉水利用系数，节约并不丰富的水资源，改善农田灌溉现状。提高粮食产量。
2、整治、配套建设成功镇西洋畈节水灌区水利设施对扩大灌溉面积、改善经济作物灌溉条件，实现“两高一优”农业生产具有重要意义。
3、成功镇西洋畈节水改造工程不仅可增加农田灌溉面积，也可增加项目区的果树需水量，为480亩脐橙园、860亩葡萄园及1200亩桔园的用水提供保证。
4 灌区水供需平衡分析及水质分析
4.1灌区现状水供需平衡分析
4.1.1水资源及可供水量
根据水文实测资料，成功镇灌区多年平均降雨量1780mm，多年平均径流深为850mm，径流系数为0.42。本旱片内径流深变差系数Cv=0.23，Cs=3CV，根据P-III型曲线计算可得保证率P=90%时的径流深为620mm。
本项目内水资源较为丰富，主要水源为布墩、大黄山水库、南浦溪流域、成功溪及其支流。
4.1.1.1 水资源概况
1、布墩水库：位于成功镇布墩村，坝址以上集雨面积19.6km2，总库容为11万m3，有效库容10万m3，坝址处多年平均入库水量为16万m3，保证率P=90%时入库水量为13.8万m3。水库设计灌溉面积1750亩，项目区内有2个行政村受益。
2、大黄山水库：位于成功镇赤岭村，坝址以上集雨面积31.5km2，总库容为11.8万m3，有效库容10.3万m3，坝址处多年平均入库水量为15万m3，保证率P=90%时入库水量为13.2万m3。水库设计灌溉面积1850亩，项目区内有2个行政村受益。
3、南浦溪及成功溪流域：仙霞、武夷两山余脉交接于境北低山丘陵，渔梁岭为闽江水系与信江水系分水岭。境内河流溪涧为闽江、衢江、信江三江源头。主流南浦溪自北向南贯流全境，全长189.2公里，流域面积2817.39平方公里，河道平均坡降为4.16%，多年平均径流量为1.76亿m3，保证率P=90时的来水量为1.05亿m3。
成功溪发源于成功镇西北部的山区，全长35公里，流域面积435平方公里，河道平均坡降为3.88%，多年平均径流量为0.72亿m3，保证率P=90时的来水量为0.45亿m3最终流入为南浦溪。
4.1.1.2 可供水量
由于编制本可行性研究报告的时间为2007年，考虑到基础统计资料的可靠性和统一性，因而设计采用雄起县统计局2006年度的统计资料，故采用2006年做设计水平年。
1、布墩水库：以保证率P=90%时的来水量13.8万m3进行典型年调节计算。
2、大黄山水库：以保证率P=90%时的来水量13.2万m3进行典型年调节计算。
3、南浦溪及成功溪流域：本项目区在溪内设置小型拦河坝进行引水灌溉，主要有布墩后村水坝、后塘排下水坝和赤岭墩头水坝、双流石水坝等，其渠首的引用流量分别是0.1—0.3m3/s，保证率P=90%时，南浦溪及成功溪流域合计可供水量为1.5亿m3。
经以上分项分析，保证率P=90%时项目区可供水量为1.503亿m3。
4.1.2灌区需水情况
4.1.2.1农业用水
（一）综合灌溉定额
根据项目区内的地理气候条件和实地调查得项目区内农作物的种植结构，确定项目区的复种指数为210%，P=90%典型年综合净灌溉定额为630m3/亩年详见表4-1。
项目 P=90%典型年综合净灌溉定额表
表4-1
项 目
早稻
晚稻
大豆
莲子
甘署
甘蔗
烟叶
合计
单项定额
330
435.7
80
18.
125
78
102

复种指数
70.6
72
10.8
20
16.4
10.2
10
210
综合净有定额
233.0
313.7
8.6
36
20.5
8.0
10.2
630
（二）农业灌溉用水定额
现状年项目区渠道老化失修，输水能力较差，灌溉水利用系数低，仅达到0.4，经过改造治理后，灌溉水的利用系数将提高到0.7。成功镇灌溉面积6452亩，其Ｐ＝90%典型需水情况见表4-2。

改造前后项目区农业用水量表
表4-2
项目

年份
综合净灌
溉定额
(m3/亩.年)
灌溉水
利用系数
毛灌溉
定额
(m3/亩.年)
灌溉面积
(亩)
需水量
(万m3)
2006
630
0.4
1575
5150
811
2007
0.7
900
6452
581
4.1.2.2 生活用水
　　根据实地调查了解及参考各项资料，设计时取城镇人口用水定额160升/人·日，农村人口用水定额100升/人·日，大牲畜统一用水定额35升/人·日，人口用水日以365天计，大牲畜用水以180天计。项目区总人口0.66万人，其中城镇人口0万人，农村人口0.66万人，现有大牲畜5116头，各项生活用水指标见表4-3。

改造前后项目区生活需水量表
表4-3
年 份
项 目
2006年

2007年

备 注
农村人口（万人）
0.66
0.73
年增长率10%
需水量（万m3）
24.09
26.65

大牲畜（万头）
0.51
0.565
年增长率5%
需水量（万m3）
6.52
7.22

合计生活需水量（万m3）
31.42
33.87

4.1.2.3工业用水
2006年底项目区工业产值7860万元，据调查，每万元工业产值用水量为280m3。以工业产值年增长率9%来计，到2007年底项目区内工业产值达到8567万元。随着工业的迅速发展限制耗水量大的工业，积极发展耗水量小的工业，2006年底每万元工业产值用水量为260m3。其用水情况见表4-4。
改造前后项目区工业用水量表
表4-4
项目
年份
工业产值
（万元）
用水定额
（m3/万元）
需水量
（万m3）
2006年
7860
280
220.08
2007年
8567
260
239.87
4.1.2.4公共设施及管网损失
公共设施用包括消防、园林、城镇、环卫等用水,按工业需水量和生活需水量的5%计算。管网损失及其它需水量按工业用水量和生活用水量的10%计算，现状年及设计年需水情况见表4-5。
改造前后项目区公共设施及管网损失需水量表
表4-5
项目
时间
工 业
需 水 量
生活
需水量
公共设施
需水量
管网损失
水量
2006年
220.08
31.42
12.57
25.1
2007年
239.87
33.87
13.69
27.4
经以上分项计算，改造前后项目区内国民经济各部门总需水量分别为1100万m3、896万m3，详见表4-6。
改造前后项目区需水量汇总表
表4-6 单位：万m3
项目
年份
农 业
需水量
工 业
需水量
生 活
需水量
公共设施
需水量
管网损失
需水量
合 计
2006年
811
220.08
31.42
12.57
25.1
1100
2007年
581
239.87
33.87
13.69
27.4
896
4.2水量平衡计算
项目区水量平衡计算见表4-7。从平衡计算结果可知，项目区内可供水量较为丰富，国民经济各部门用水可以得到保证，但由于水利工程设施老化和配套不完善而造成的工程性水资源浪费计204万m3，制约了当地农业的发展，特别在旱情严重时表现的更为明显。因此，解决项目区供用水矛盾势在必行。到本项目实施完成后，充分开发利用灌区内的资源，提高水利设施供水能力，灌溉水利用系数有所提高，而且能改善工程性缺水的状况，并能满足了项目区内的用水需求。
项目区保证率P=90%供需水量平衡表
表4-7 单位：万m3
改造前
(2006年)
可供水量
大黄山水库
布墩水库
南浦溪成功溪

合计
余/缺水
(+)/(－)
13.2
13.8
15000

15027
+13927
需水量
农业
工业
生活
其它
合计
811
220
31
38
1100
改造后
(2007年)
可供水量
大黄山水库
布墩水库
南浦溪成功溪

合计
余/缺水
(＋)/(－)
13.2
13.8
15000

15027
+14131
需水量
农业
工业
生活
其它
合计
581
240
34
41
896
5 项目建设标准及规划设计方案
5.1项目建设指导思想
利用有限的投资建设实用、耐久的农田灌溉渠系，达到提高现有灌溉保证率、提高干支渠渠系水利用系数、节约水量、增加供水能力、增加和改善灌溉面积。
对于引水工程要做到在符合灌溉要求的情况下选择尽可能短的线路，确保质量长期稳定，并节省投资。
5.2项目建设目标
灌溉渠系及建筑物布置根据以下原则进行：
1、工程设施应满足项目区用水需求，并做到因地制宜，节省投资，合理利用水资源；
2、满足渠道的输水能力，渠系水利用系数较高；
3、安全及时供水，便于运行管理；
4、渠道及管道尽可能短。
5、维修及建设标准要符合现场事实。
6、对于位于高处的果园，先用水泵提高水位，用水管引至葡萄园及桔子园。
5.3项目建设等级标准
根据《水利水电工程等级划分及洪水标准（SL252-2000）》规定，本项目区治理工程属四等工程，主要建筑物按4级设计，次要建筑物按5级设计。
本项目区治理项目工程的灌溉渠道、排水沟及抽引水管道工程级别为5级，灌溉设计保证率P=90%。
渠道的灌溉水利用系数：根据调查资料改造前采用0.40，设计年（2007年）根据《渠道防渗技术规范》SL18-91确定采用0.70。
5.4项目规划布局及主要单项工程建设工程量
本项目区取水方案采用从大黄山水库、布墩水库引水工程及南浦溪、成功溪上主要的引水坝取水。本次建设内容主要有：1、新建葡萄园滴灌灌工程；2、碓下电灌站、管灌工程；3、布墩水库干渠进行防渗处理；4、赤岭园艺场引水工程的防渗处理。
1、新建葡萄园滴灌工程
新建电灌站1座，抽水管长900米，蓄水池300立方米，大口井一处，输水管长26000米，砖支墩，滴灌系统。
2、碓下电灌站管灌工程
深井泵1套，水深50米，抽水管长500米，10KV高压输电线路1.2公里，20KVA配变压器1台。
3、布墩水库干渠进行防渗处理
现有渠道为总干渠2条，总长8.8km，除了3.5km不需节水改造外，其余渠道均需用砼现浇、预制砼板衬砌或混凝土抹面进行节水防渗处理。考虑到增加灌溉面积的需求，拟在总干渠末端续建延长3.0km的渠道，设计流量0.2.m3/s；续建渠道采用预制砼板衬砌或砼现浇防渗。
4、赤岭园艺场引水水工程
防渗水渠长11公里，对现有渠道重点地段采用预制砼板衬砌或砼现浇防渗。并修建2座拦河引水坝，坝型均采用重力坝型式，上游边坡1:0，下游边坡1:1，顶宽0.8m，坝体采用C20埋石砼进行浇筑,设计流量0.1~0.3m3/s。
5、排水设施
由于本项目的渠道是灌溉与排水（洪）相结合的渠道，不需单独新开排洪沟，而只需在渠道某些桩号处设置泄水设施并用泄水闸控制就能达到排洪作用，保护渠道免遭洪水破坏。
通过以上工程项目的实施，雄起县成功西洋畈灌区节水改造项目将新增有效灌溉面积1302亩，新增保灌面积1712亩，并可确保对860亩葡萄园、1200亩桔子园及480亩脐橙的用水灌溉。
5.5渠道及主要渠系建筑物设计成果
序号
项 目 内 容
单 位
数 量
备 注
1
布墩水库

-1
坝址以上集雨面积
km2
19.6

-2
多年平均来水量
万m3
16

-3
坝型

土坝
-4
最大坝高
m
11.5

-5
总库容
万m3
11

-6
兴利库容
万m3
10

-7
干渠长度
km
8.8

-8
左干渠长度
km
3.68

-9
右干渠长度
km
5.16

-10
左干渠引用流量
m3/s
0.6

-11
右干渠引用流量
m3/s
0.3

-12
续建渠道
km
3

1
大黄山水库

-1
坝址以上集雨面积
km2
31.5

-2
多年平均来水量
万m3

-3
坝型

石拱坝
-4
最大坝高
m
20

-5
总库容
万m3
11.8

-6
兴利库容
万m3
10.3

-7
干渠长度
km
11.75

-8
左干渠长度
km
5.1

-9
右干渠长度
km
6.65

-10
左干渠引用流量
m3/s
0.5

-11
右干渠引用流量
m3/s
0.3

3
引水坝

-1
座数
座
26

其中：现有
座
26

配套维修
座
2

-2
坝型

重力坝
-3
坝高
m
1.5.-5.0

-4
设计引用流量
m3/s
0.1-0.3

-5
渠道总长度
km
29

其中：现有渠道
km
29

-6
拟防渗渠道
km
11

-7
续建渠道
km

4
水轮泵站

-1
座数
座
2

其中：现有
座
2

-2
水轮泵扬程
m
30

5
电灌站

-1
座数
座
1

其中：现有
座
1

-2
拟建电灌站扬程
m
50

-3
离心泵型号

IS150-125-315
-4
电机功率
kw
30

-5
灌溉面积
亩
2852

6
节水灌溉面积

-1
原灌溉面积
亩
5150

-2
改造后灌溉总面积
亩
6452

-3
原保灌面积
亩
4740

-4
改造后保灌面积
亩
6452

6 项目主要建设内容及工程量
6.1主要建设内容（主要单项工程）表
主要建设内容
序号
项 目 内 容
单 位
数 量
备 注
一
葡萄园滴灌工程
元

1
大口井
处
1

2
抽水、输水管沟
米
3500

3
集水池300m3
个
1

4
滴灌池
个
1

5
滴管系统土建
项
1

6
滴灌机电设备
项
1

7
水管路安装
项
1

8
滴灌系统管路
项
1

二
碓下电灌站、管灌工程
项
1

三
布墩水库渠道防渗
公里
5.3

四
布墩水库续建水渠
公里
3

五
赤岭园艺场引水工程

1
防渗处理水渠
公里
11

2
拟建电灌站扬程
m
50

离心泵30KW
台
1

3
引水坝
座
2

6.2主要工程数量
序号
项 目 内 容
单 位
数 量
备注
一
葡萄园滴灌工程
元

（一）
大口井
元

1
水下基础开挖
m3
220

2
抽水台班
台班
10

3
干砌石
m3
48

4
棕片
m2
56

5
砖砌体
m3
20

6
200#盖板
m3
6

7
模板
m2
50

8
钢筋
T
0.62

9
粉面
m2
50

10
回填
m3
230

（二）
抽水、输水管沟开挖、回填
元

1
开挖管沟
m
3500

2
回填管沟
m
3500

（三）
集水池
元

1
土方开挖
m3
800

2
200#砼铺底
m3
35

3
模板
m2
314

4
钢筋
T
1.5

5
拦杆
m2
64

（四）
滴灌池
元

1
土方开挖
m3
300

2
200#砼铺底
m3
28

3
钢筋
T
1

4
砖砌体
m3
150

5
粉面
m2
1500

6
闸阀坑盖板
m2
60

（五）
滴管系统土建
元

1
管开挖回填
m
8000

（六）
机电设备
元

1
QS25-58/2-7.5型
台
2

2
QDX10-10-0.55型
台
20

3
电表及其它设备
台
1

4
线路(两相)
米
5200

5
过滤器
台
20

(七)
管材及安装
元

1
Ф200PVC管
米
3500

2
Ф50PVC管
米
500

3
Ф40PV
