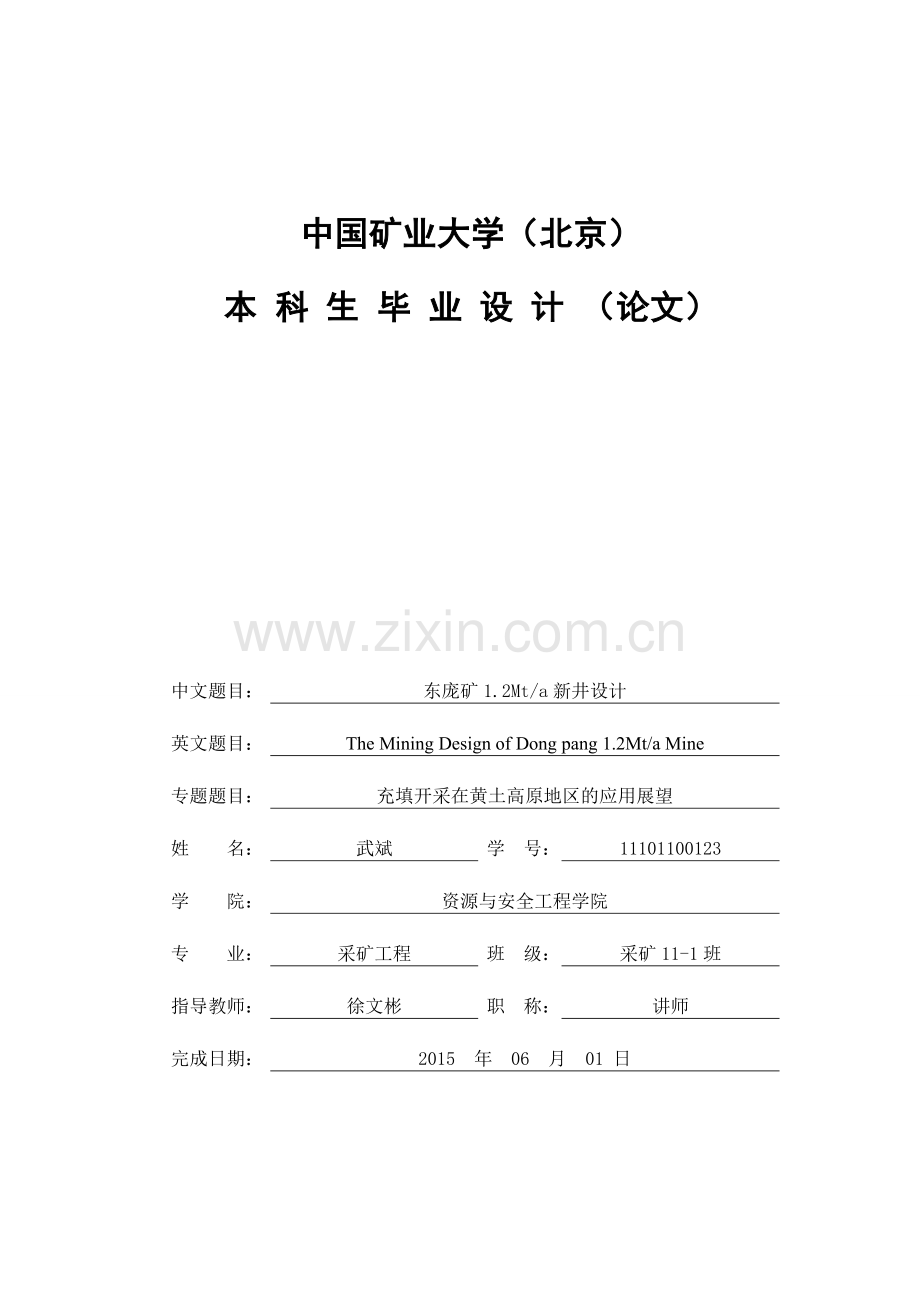

东庞矿1.2mt-a新井设计--毕业设计论文.doc

中国矿业大学（北京）
本 科 生 毕 业 设 计 （论文）

中文题目：
东庞矿1.2Mt/a新井设计
英文题目：
The Mining Design of Dong pang 1.2Mt/a Mine
专题题目：
充填开采在黄土高原地区的应用展望
姓 名：
武斌
学 号：
11101100123
学 院：
资源与安全工程学院
专 业：
采矿工程
班 级：
采矿11-1班
指导教师：
徐文彬
职 称：
讲师
完成日期：
2015 年 06 月 01 日

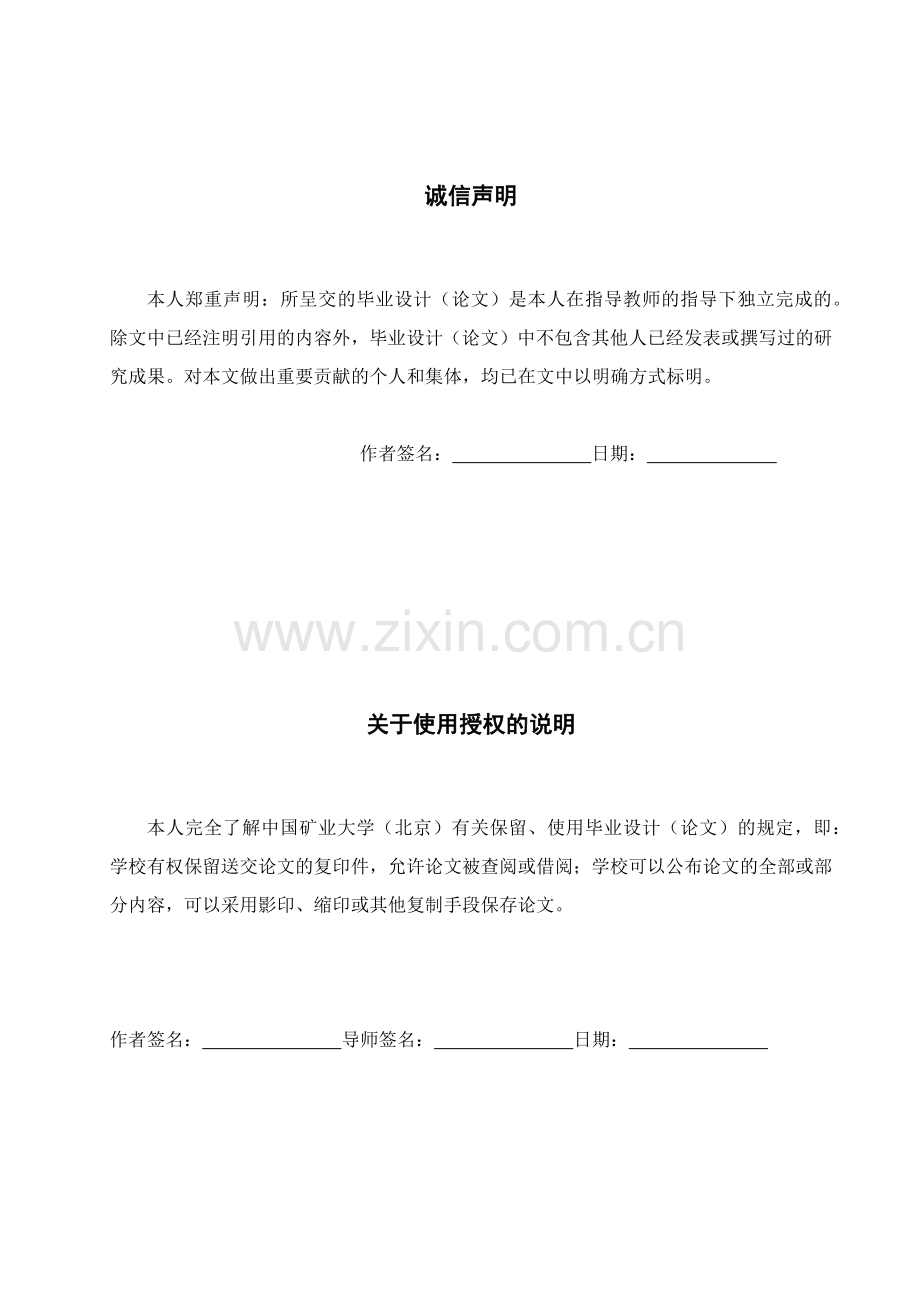

诚信声明

本人郑重声明：所呈交的毕业设计（论文）是本人在指导教师的指导下独立完成的。除文中已经注明引用的内容外，毕业设计（论文）中不包含其他人已经发表或撰写过的研究成果。对本文做出重要贡献的个人和集体，均已在文中以明确方式标明。

作者签名： 日期：

关于使用授权的说明

本人完全了解中国矿业大学（北京）有关保留、使用毕业设计（论文）的规定，即：学校有权保留送交论文的复印件，允许论文被查阅或借阅；学校可以公布论文的全部或部分内容，可以采用影印、缩印或其他复制手段保存论文。

作者签名： 导师签名： 日期：

中国矿业大学（北京）本科生毕业设计（论文）任务书
学院：
资源与安全工程学院
专业：
采矿工程
班级：
采矿11-1班
姓名：
武斌
学号：
11101100123
任务下达日期：
2015 年 3 月 23 日
任务完成日期：
2015 年 6 月 01 日
论文题目：
东庞矿1.2Mt/a新井设计
专题题目：
充填开采在黄土高原地区的应用展望
主要内容和要求：
1、设计依据东庞矿地质条件，按照毕业设计大纲要求，分别完成一般部分和专题研究的内容。一般部分应包括：矿区概述及井田地质特征；储量、设计生产能力、服务年限；井田的开拓及基本巷道布置；采煤方法；矿井运输、提升系统；矿井通风系统和灾害防治；基本技术经济指标等共10章内容。专题部分应针对某个采矿技术或相关问题进行较深入的专门探讨研究。一般部分约占总工作量的75%，专题占25%。
2、设计中要严格执行现行有关规程和规定。储量计算等公式的推演应用清楚正确，设备选择及参数确定依据充分；设计插图应采用计算机绘制，完成5张大型图纸的绘制，CAD、手绘图均至少1张；设计说明书的版式、打印符合相应规范要求。
3、设计注重独立思考，疑难问题可以进行讨论切磋，严禁抄袭。设计工作要保质保量按期完成，内容不可删减，时间不得延误。

教学院长签字：

指导教师签字：

中国矿业大学（北京）
本科生毕业设计（论文）结合科研说明书
学院：资源与安全工程专业
学生姓名
武斌
专业
采矿工程
班级
采矿2011-1
题目名称
东庞矿1.2Mt/a新井设计
题目种类
设计
题目类型
工业设计
指导教师
徐文彬
专业
采矿工程
职称
讲师
科研课题基本情况
科研课题名称
不同载荷方式下充填体宏-细观变形破坏力学机制
科研课题来源
青年教师科研专项
科研立项起止时间
2014年01月至2015年12月
主要研究内容: 通过开展不同温度、应力（动-静）条件下充填体的内部裂纹演化细观实验，揭示不同载荷方式下裂纹起裂特征、扩展规律与破坏模式，揭示充填体细观裂纹发展演化时效特征与宏观可测物理量定量关系。
学生参与科研课题研究情况
参与课题研究的内容：
采用胶结充填地下空间是解决“三下”资源开采安全性低以及深部地压控制难等问题的有效途径,但置于深部地下空间的胶结充填体不仅受着很高的静载荷作用，还受到二次开采扰动等动载荷以及高地温因素的影响，考虑动-静载荷作用，开展不同温度下胶结充填体的宏-细观变形破坏规律及其稳定性分析，实现绿色矿山建设具有重要意义。
参与研究的工作量:
基于研究课题，搜集相关资料，并进行资料整理以及理论计算等项目研究过程中。
系（教研室）意见
学院意见
毕业设计（论文）内容与科研课题相关，并且学生参与科研课题研究，同意认定毕业设计（论文）结合科研课题。

系（教研室）主任签字：

20 年 月 日
符合毕业设计（论文）结合科研课题工作要求，同意认定毕业设计（论文）结合科研课题。

主管院长签字：

20 年月日

摘 要

本设计包括两部分：一般部分和专题部分。
一般部分是东庞矿开采设计。全片共分为十个章节：矿井概述及井田地质特征、井田境界和储量、矿井工作制度及设计生产能力井田开拓方案的确定、矿井基本巷道的掘进、采煤方法和采区巷道的布置、井下运输、矿井提升、矿井通风与安全防范、矿井基本技术经济指标。
东庞矿井田面积约23.80km2，在本设计中涉及开采一层煤为2号煤层，煤层倾角取10°。井田工业储量为137.87Mt,可采煤层储量约为104Mt。该矿井属于低瓦斯矿井，不具有强烈的煤尘爆炸危险性和煤层自燃现象。
东庞矿新井设计生产能力为1.2Mt/a，服务年限为61.9年。矿井开拓方案采用立井两水平开拓，第一水平设置在标高-300m，采用上山开采，第二水平设置在标高-450m，采用上下山开采。
首采区采用走向长壁综合机械化一次采全高采煤方法。工作面长度为120m，煤炭的运输在主运输大巷采用皮带运输，辅助运输大巷采用轨道矿车进行辅助运输。矿井采用两翼对角式通风方式。
就我国西部矿山企业在黄土高原地区的特殊环境下，由于传统的全顶板垮落法对地面产生各种形式塌陷而产生环境、经济的不和谐纠纷的现状，笔者做出在该地质环境的煤矿工作中采用充填开采的必要性的意义探讨。文中罗列矿山开采地面塌陷与当地黄土地质双重作用下的社会危害，分析传统采矿法和充填法的不同时空的环境适应性，得到在当地环境保护中地层保水、植被破坏、黄土流失、矸石堆积等方面上充填开采法的相对优越性，为实现传统的污染性矿山向绿色能源企业的转变提供新的发展方向，在考虑经济发展的同时，满足矿山企业的战略方向符合我国西部可持续发展和煤炭行业绿色开采的整体方针的目标。

关键词：东庞矿；黄土高原；充填开采；环境保护；绿色开采

ABSTRACT
This design consists of two parts：the general part and the special part．
The general part is a new design of Dong pang Mine including ten chapters：an outline geology, boundary and reserves, productive capacity, mine development, tunnel, excavate coal method, transportation, lifting, ventilation and safety, the economic technological guide line．
The Dong pang new Mine, 23.80km2, has 1 layers, 10 degree dip angle, 137.87 million tons industrial reserves, the available reserves is 104 million tons．The mine is a low gas coal mine ; Do not have the phenomenon of spontaneous combustion and coal dust explosive．
The annual production capacity of Dong pang mine is 1.2Mt/a, the lifetime of service is 60.37a. The Mine has two levels in vertical shaft development, the first level set at -300m, the second level set at -450m.
The first mining area uses full-seam mining method．The length of face is 120m．The coal is transported by the rubber belt conveyor and the auxiliary transportation equipment is trolley locomotive．The mine uses two-way diagonal ventilation system．
Western mining enterprises in China is under the special circumstances of geological conditions in the Loess plateau, because of the traditional method of roof fall all produce various forms to ground subsidence and environment, the disharmony of economic disputes, the author made in the work of the geological environment of mine use the urgent necessity to discuss the significance of filling mining. Listed in this paper, mining ground subsidence and Loess geology under the dual role of social harm, analysis of the traditional mining method and filling method in different time and space environment adaptability, get in the local environmental protection formation water, vegetation destruction, loss of the Loess, the respect such as waste rock pile up on the relative advantages of filling mining method, in order to achieve the traditional polluting mines to green energy companies to provide a new development direction, considering the economic development at the same time, meet the strategic direction of mining enterprises conform to sustainable development and green mining of coal industry of west China's overall policy goals.

Keywords：Dong pang mine; the Loess plateau; filling mining; environmental protection; green mining

目 录
1 矿井环境介绍 1
1.1 矿区概述 1
1.1.1 井田位置、范围和交通条件 1
1.1.2 自然地理 2
1.2 周边小煤矿开采情况 3
1.3 对原《矿井地质报告》的评价 5
2 井田境界与储量 8
2.1 井田境界 8
2.2 井田工业储量 8
2.3 保护煤柱损失量 10
2.3.1 安全煤柱留设原则 10
2.3.2 矿井保护煤柱计算 10
2.4 矿井可采储量 12
3 矿井工作制度、设计生产能力及服务年限 13
3.1 矿井工作制度 13
3.2 矿井设计生产能力及服务年限 13
3.2.1 确定生产能力的依据 13
3.2.2 矿井生产能力 13
3.2.3 矿井生产服务年限 14
3.2.4 矿井服务年限及第一水平服务年限校核 14
4 井田开拓 16
4.1 井田开拓的基本问题 16
4.2 井田开拓井筒的选型 16
4.2.1 井筒开拓形式 16
4.2.2 井筒开拓形式的选择 17
4.2.3 工业场地及井筒位置的确定 17
4.3 开采水平的确定及采区的划分 18
4.4 主要开拓巷道 18
4.5 开拓方案的比较 18
4.5.1 提出方案 18
4.5.2 方案粗略比较 20
4.5.3 方案详细经济比较 26
5 矿井基本巷道的开拓 29
5.1 井筒 29
5.1.1 主立井 29
5.1.2 副立井 29
5.1.3 回风井 30
5.2 井底车场 30
5.3 主要开拓巷道 33
5.3.1 运输大巷 33
5.3.2 辅助运输大巷 35
5.3.3 回风大巷 36
6 采煤方法及采区巷道布置 38
6.1 煤层地质特征 38
6.1.1 可采煤层的地质特征 38
6.1.2 瓦斯与煤尘 38
6.2 采煤方法和回采工艺 39
6.2.1 采煤方法 39
6.2.2 回采工作面参数确定 40
6.2.3 工作面设备选型 41
6.2.4 工作面回采工艺 49
6.2.5 工作面吨煤成本 52
6.3 采区巷道布置及生产系统 54
6.3.1 采区巷道及掘进方法 54
6.3.2 采区生产系统 56
6.3.3 采区生产能力和回采率 57
6.4 采区车场设计 58
6.5 采区硐室 59
7 井下运输 61
7.1 概述 61
7.1.1 矿井原始条件和数据 61
7.1.2 井下运输系统 61
7.2 采区运输设备选择 62
7.2.1 工作面的运输设备选型 62
7.2.2 区段运输平巷的运输设备选型 63
7.2.3 区段回风平巷的运输设备选型 63
7.2.4 运输上山设备选型 64
7.2.5轨道上山运输设备选型 64
7.3 大巷运输设备选型 64
7.3.1 主运大巷运煤设备选型 65
7.3.2 辅助运输设备选型 66
8 矿井提升 67
8.1 矿井提升概述 67
8.2 主井提升 67
8.2.1 设计依据 67
8.2.2 提升容器的选型 67
8.2.3 提升钢丝绳的选择 69
8.2.4 提升机的选型 70
8.2.5 提升机与井筒相对位置 71
8.2.6 提升电动机选型 72
8.3 副井提升 73
8.3.1 设计依据 73
8.3.2 提升容器的选型 73
8.3.3 提升钢丝绳的选型 73
9 矿井通风及安全 75
9.1 矿井通风系统的选择 75
9.1.1 矿井概述 75
9.1.2 矿井通风的基本要求 75
9.1.3 矿井通风类型的选择 75
9.1.4 矿井主扇工作方法的选择 77
9.2 采区及全矿需风量计算 78
9.2.1 采煤工作面需风量计算 78
9.2.2 掘进工作面所需风量 79
9.2.3 硐室所需风量 80
9.2.4 其他巷道所需风量 81
9.2.5 矿井总需风量的计算 81
9.2.6 风量分配及风速验算 81
9.3 全矿通风阻力的计算 82
9.3.1 通风容易时期和通风困难时期最大阻力路线的确定 82
9.3.2 计算全矿通风阻力 82
9.3.3 两时期全矿总风阻和等积孔 86
9.4 矿井通风设备的选择 87
9.4.1 主扇的通风量计算 87
9.4.2 选择风机 88
9.4.3 电动机选型 91
9.4.4 对矿井通风设备要求 92
9.5 防特殊灾害的安全措施 92
9.5.1 煤尘的防治 92
9.5.2 防火 93
9.5.3 防水 93
10 基本技术经济指标 94
参考文献 96
1 地面塌陷现状 101
2 地质环境与开采方法的双重作用 103
2.1 黄土高原的地质环境 103
2.2 传统开采方法 103
2.3 采空塌陷在当地环境的危害 104
2.3.1 生态的损失 104
2.3.2 社会的危害 104
3 引入充填采矿法的必要 105
3.1 充填开采的方法 105
3.2 充填开采的材料 107
4 当前形势及发展趋势 108
5 结语 110
参考文献 111
致 谢 113

一
般
设
计
部
分

东庞矿1.2Mt/a新井设计
