聚苯乙烯泡沫塑料板外墙保温系统施工方案.doc

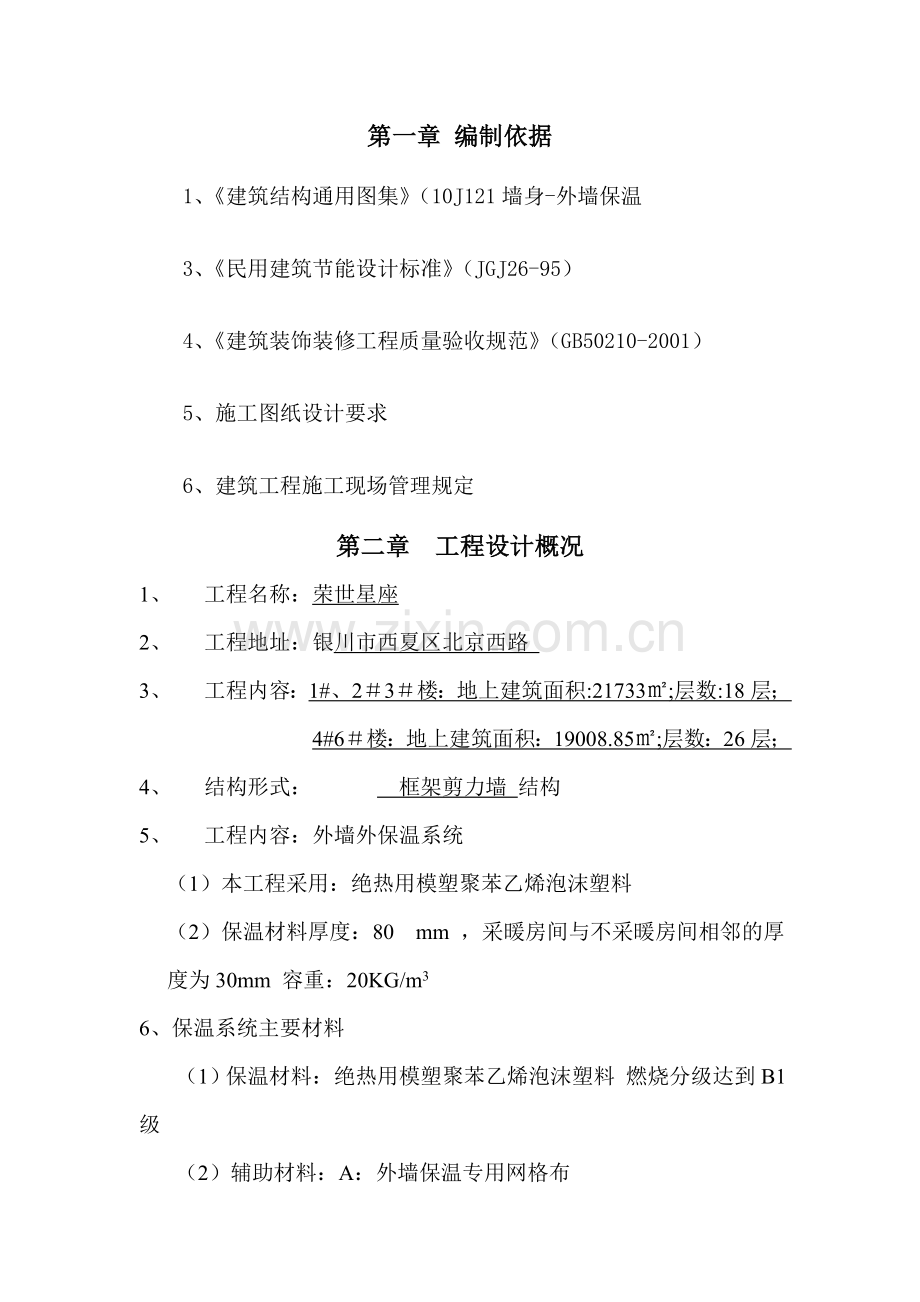

第一章 编制依据
1、《建筑结构通用图集》（10J121墙身-外墙保温
3、《民用建筑节能设计标准》（JGJ26-95）
4、《建筑装饰装修工程质量验收规范》（GB50210-2001）
5、施工图纸设计要求
6、建筑工程施工现场管理规定
第二章 工程设计概况
1、 工程名称：荣世星座
2、 工程地址：银川市西夏区北京西路
3、 工程内容：1#、2＃3＃楼：地上建筑面积:21733㎡;层数:18层；
4#6＃楼：地上建筑面积：19008.85㎡;层数：26层；
4、 结构形式： 框架剪力墙 结构
5、 工程内容：外墙外保温系统
（1）本工程采用：绝热用模塑聚苯乙烯泡沫塑料
（2）保温材料厚度：80 mm ，采暖房间与不采暖房间相邻的厚度为30mm 容重：20KG/m3
6、保温系统主要材料
（1）保温材料：绝热用模塑聚苯乙烯泡沫塑料 燃烧分级达到B1级
（2）辅助材料：A：外墙保温专用网格布

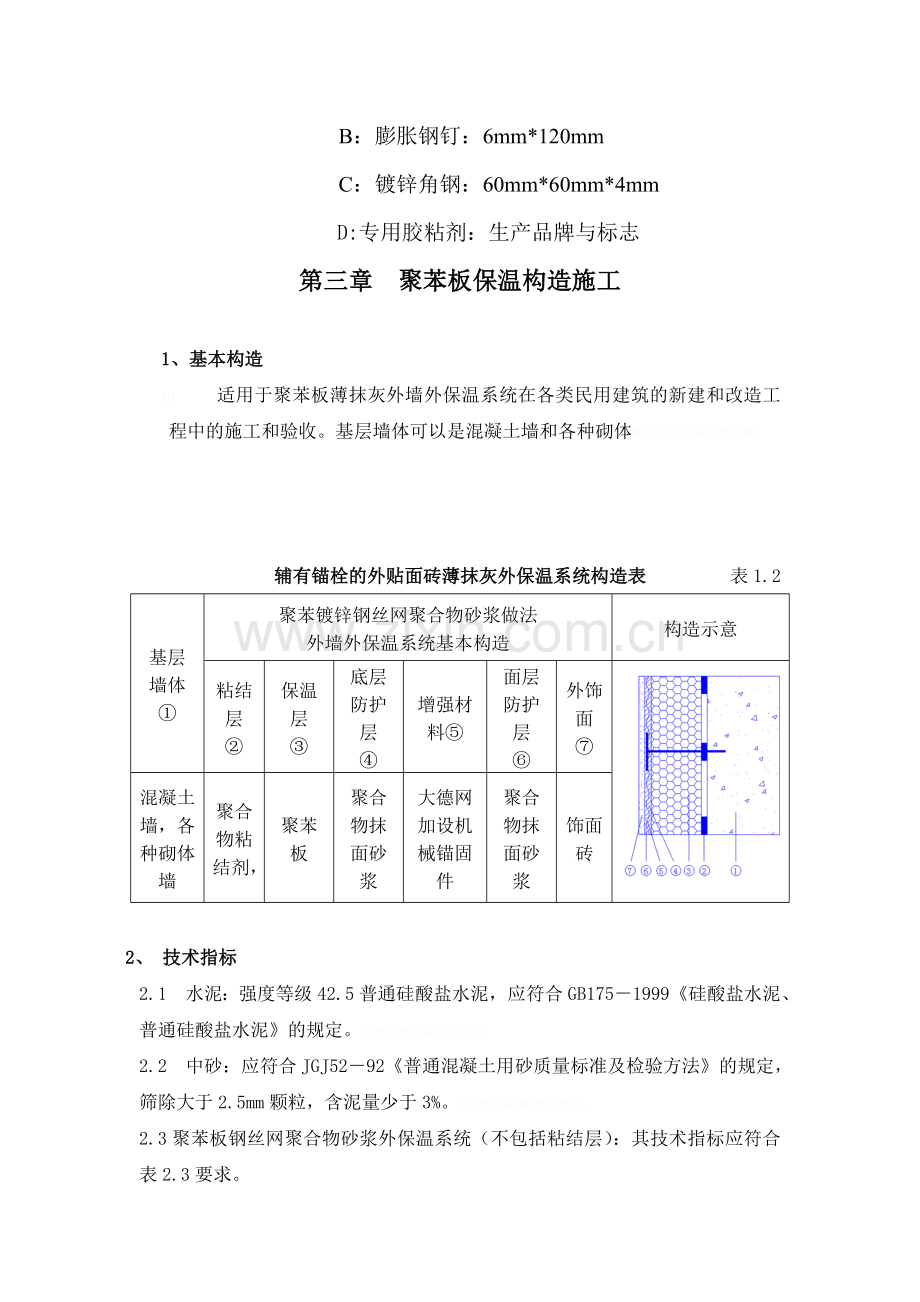

B：膨胀钢钉：6mm*120mm
C：镀锌角钢：60mm*60mm*4mm
D:专用胶粘剂：生产品牌与标志
第三章 聚苯板保温构造施工

1、基本构造
1.1 适用于聚苯板薄抹灰外墙外保温系统在各类民用建筑的新建和改造工程中的施工和验收。基层墙体可以是混凝土墙和各种砌体矚慫润厲钐瘗睞枥庑赖。

辅有锚栓的外贴面砖薄抹灰外保温系统构造表 表1.2
基层
墙体
①
聚苯镀锌钢丝网聚合物砂浆做法
外墙外保温系统基本构造
构造示意
粘结层
②
保温层
③
底层防护层
④
增强材料⑤
面层防护层
⑥
外饰面
⑦

混凝土墙，各种砌体墙
聚合物粘结剂，
聚苯板
聚合物抹面砂浆
大德网加设机械锚固件
聚合物抹面砂浆
饰面砖

2、 技术指标
2.1 水泥：强度等级42.5普通硅酸盐水泥，应符合GB175－1999《硅酸盐水泥、普通硅酸盐水泥》的规定。聞創沟燴鐺險爱氇谴净。
2.2 中砂：应符合JGJ52－92《普通混凝土用砂质量标准及检验方法》的规定，筛除大于2.5mm颗粒，含泥量少于3%。残骛楼諍锩瀨濟溆塹籟。
2.3聚苯板钢丝网聚合物砂浆外保温系统（不包括粘结层）：其技术指标应符合表2.3要求。
外保温系统（不包括粘结层）技术指标 表2.3
项目
指标
系统热阻，m2·k/w
符合建筑节能规定指标
透水性（24h），ml
≤3
水蒸气湿流密度，g/ m2·h，（包括外饰面，不含瓷砖）
≥1.00
抗冲击强度，J
标准做法
3 无裂缝
加强做法
10 无裂缝
24h吸水量※，g/ m2（不含饰面层）
≤1000
冻融（25次）
表面应无破损、裂纹、剥落现象
※如吸水量≤500 g/ m2，可不做冻融试验

2.4 聚苯乙烯泡沫塑料板：其性能指标除应符合表2.4.1，表2.4.2的要求外，还应符合GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料第Ⅱ类（阻燃型）的其他要求。膨胀聚苯酽锕极額閉镇桧猪訣锥。

板上墙前应在自然条件下陈化42d或在60℃蒸汽中陈化5d。
聚苯乙烯泡沫塑料板技术指标 表2.4.1
项目
指标
项目
指标
表观密度，kg/m3
≥20
水蒸汽透湿系数，
ng/Pa.m.s
≤4.5
项目
指标
项目
指标
压缩强度，MPa
≥0.1
尺寸稳定性，％
≤0.2
抗压强度，MPa
≥0.1
吸水率，%（v/v）
≤4
断裂弯曲负荷，N
≥25
氧指数，％
≥30
弯曲变形，mm
≥20
导热系数，w/m.k
≤0.041

聚苯乙烯泡沫塑料板的允许偏差 表2.4.2
项目
允许偏差
项目
允许偏差
厚度，mm
不大于50
±1.5
宽度，mm
±1.5
大于50
±2.0
对角线差，mm
±3.0
长度，mm
900
±1.5
板边平直，mm
±2.0
1200
±2.0
版面平整度，mm
±1.0
2.5 聚合物水泥砂浆胶粘剂：其技术指标见表2.5。
聚合物水泥砂浆胶粘剂技术指标 表2.5
项目
指标
拉伸粘结强度，Mpa
（与水泥砂浆）
常温常态
≥0.70
耐水
≥0.50
拉伸粘结强度，Mpa
（与18±1kg/m3聚苯板）
常温常态
≥0.10，或聚苯板破坏
耐水
≥0.10，或聚苯板破坏
可操作时间，h
≥2
2.6 聚合物抹面砂浆：其技术指标见表2.6。抹面砂浆总厚度宜控制在6mm～9mm。
聚合物抹面砂浆技术指标 表2.6
项目
指标
拉伸粘结强度，Mpa
（与18kg/m3聚苯板）
常温常态
≥0.10，或聚苯板破坏
耐水
≥0.10，或聚苯板破坏
耐冻融
≥0.10，或聚苯板破坏
柔韧性
抗压强度/抗折强度（水泥基）
≤3.0
开裂应变（无水泥基），％
≥1.5
可操作时间，h
≥2
2.7 耐碱型玻璃纤维网格布：其性能指标应符合表2.7的要求。
耐碱型玻璃纤维网格布技术指标 表2.7
试验项目
性能指标（标准网布）
网孔中心距，mm
4～6
单位面积质量，g/m2
≥160
断裂应变，％
≤5
耐碱断裂强力保留值（经纬向），％
≥50
耐碱断裂强力保留值，N/50mm
≥750
含胶量，％
耐碱型玻璃纤维网格布
≥8
耐碱型玻璃纤维网格布
≥20

2.8镀锌钢丝网满足表2.8性能指标：
镀锌钢丝网性能指标 表2.8
项目
单位
指标
工艺
－
热镀锌电焊网
丝径
mm
1
网孔大小
mm
12.5×12.5
焊点抗拉力
N
>65
镀锌层重量
g/m2
≥122

2.8 胺（PA6或PA6.6）、聚乙烯（PE）或聚本烯（PP）等材料制成，不得使用回收的再生材料。外保温系统与基层墙体的联结可以是粘结，也可以是粘结和机械锚固相结合。在以下情况时应当使用机械锚固件：彈贸摄尔霁毙攬砖卤庑。
1) 基层墙体表面状况不易保证粘结强度；
2) 施工条件不适合粘结；
3) 设计要求采用机械锚固件或增设机械锚固件作辅助粘结手段。
锚固件技术性能指标应符合表2.9的要求：
有效锚固深度和螺钉长度根据基层墙体材料和设计要求并参照生产厂使用说明确定。锚固承载力应大于设计承载力。謀荞抟箧飆鐸怼类蒋薔。
机械锚固件的主要技术性能指标 表2.9
序号
试验项目
技术指标
1
单个锚栓最大拉力承载力
（已考虑安全系数）
C25以上的混凝土中，
≥0.60KN
2
单个锚栓对系统传热增加值，w/k
≤0.004
2.10 其他材料
1) 发泡聚乙烯圆棒或条：用于填塞伸缩缝，作密封膏的背衬材料，其直径按缝宽的1.3背选用。
2) 建筑密封膏：应采用聚氨酯、硅酮、本烯酸酯型建筑密封膏，其技术性能除应符合JC482《聚氨酯建筑密封膏》、GB16776《建筑用硅酮结果密封膏》、JC/T484《本烯酸酯建筑密封膏》的有关要求外，尚应与本系统有关产品进行相容试验。厦礴恳蹒骈時盡继價骚。
3 施工准备
3．1 施工条件
1）基层墙体
经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温施工。对既有建筑墙体进行保温改造时，需对外墙外表面进行检查，空鼓处要彻底清除，开裂处应认真修补，通过检测确认其与所用胶粘剂有良好的附着力。茕桢广鳓鯡选块网羈泪。
如果基层墙体的附着力不能满足要求，应对基层墙体外表面作彻底清理，或增加粘结面积率，或考虑加设机械锚固件。鹅娅尽損鹌惨歷茏鴛賴。
进行外墙外保温施工的墙体基面的尺寸偏差还应符合表3.1的规定。
对于未达到以上标准的墙面应按照以下方法进行处理：
对新建工程，墙面的混凝土残渣和脱模剂必须清理干净，墙面平整度超差部分应剔凿或修补。伸出墙面的（设备、管道）联结件已安装完毕，并留出外保温施工的余地。籟丛妈羥为贍偾蛏练淨。
墙体基面的允许尺寸偏差 表3.1
工程做法
项目
允许偏差，≤，mm
砌体
工程
墙面垂直度
每层
5（2m托线板检查）
全高
≤10m
10
经纬仪或吊线检查
>10m
20
表面平整度
5
2m直尺和楔形
塞尺检查
混凝
土
工程
垂直度
层高
≤5m
8
>5m
10
全高
H/100000且≤30
表面平整度
2m长度
8

2） 门窗口
门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或辅框应已立完。
3） 气候条件
操作地点环境和基底温度不低于5℃，风力不大于5级，雨天不能施工。
夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。預頌圣鉉儐歲龈讶骅籴。
3.2 材料准备
材料进场后组织有关人员按照相关标准规定的技术要求进行查点验收。
材料应分类挂牌存收。聚苯板应成捆立放，防雨防潮；钢丝网、网格布也应防雨存放；液态胶存放温度不得低于5℃；干混料存放注意防雨防潮和保质期。渗釤呛俨匀谔鱉调硯錦。
3.3 施工机具
外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗等。铙誅卧泻噦圣骋贶頂廡。
一、 施工工艺
1、 施工程序
根据工程进度及现场情况，分两组同向“流水”作业，安装聚苯板由下到上施工，抹灰由上到下施工，常温施工时流水间隔24小时以上。擁締凤袜备訊顎轮烂蔷。
本系统操作程序见下图：
基面准备

材料准备

测量、放线

挂基准线
配胶粘剂

粘贴翻包玻纤网格布

安装角钢托

粘贴聚苯板

打磨、修理、隐检

抹底层抹面砂浆

压入翻包网格布

用锚固件固定钢丝网

抹面层抹面砂浆

修整、验收
（伸缩缝）

外饰面

2、 施工要点
2.1 材料配制
保温板粘结剂、保温板抗裂抹面砂浆的配制：
保温板粘结剂、保温板抗裂抹面砂浆按产品使用说明书配合比配制。专人负责，严格计量，机械搅拌，确保搅拌均匀，要求无结块、粉团。搅好的浆料在静3~5分钟，再搅拌，从而打破初始的组合，才能更好发挥本系统的性能。配好的浆料应在两小时内用完，注意防晒避风，以免水分蒸发过快。一次配制量不易过多应在可操作时间内用完，禁止使用过时砂浆。贓熱俣阃歲匱阊邺镓騷。
2.2 弹控制线
根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等。
2.3 挂基准线
在建筑外墙大角（阴角、阳角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。坛摶乡囂忏蒌鍥铃氈淚。
2.4 配制聚合物砂浆胶粘剂

2.6 安装角钢托：角钢托按水平线安装每3米高度安装一道,其做法如图2、图3所示：

2.7粘贴聚苯板
外保温用聚苯板或挤塑板尺寸为600mm×900mm、600mm×1200mm两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300mm的聚苯板。聚苯板的拼缝不得正好在门窗口的四角处。具体操作如图1所示：蜡變黲癟報伥铉锚鈰赘。
粘贴方式有点框法和条粘法。点框法适用于平整度小于8mm（2米范围内）的墙面，对于平整度大于8mm（2米范围内）的墙面，应采用1︰2.5水泥砂浆找平，如不找平会导致粘结砂浆用量增加，当设计要求外饰面为面砖时，选用密度不小于20kg/m3、导热系数不大于0.041w/m.k的聚苯板，粘结面积不小于50%。，加强处见个体工程设计；条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹胶粘剂。具体做法如图4、图5所示：買鲷鴯譖昙膚遙闫撷凄。

排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。具体做法如图6所示：

粘贴用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。时用相应厚度的聚苯板填塞。拼缝高差不大于1.5mm，否则用砂纸或专用打磨机具打磨平整，聚苯板安装的允许偏差见表2.7。綾镝鯛駕櫬鹕踪韦辚糴。
聚苯板安装的允许偏差及检查方法 表2.7
项次
项目
允许偏差mm
检查方法
1
表面平整
3
用2m靠尺，契形塞尺检查
2
立面垂直
3
用2m托线板检查
3
阴、阳角垂直
3
用2m托线板检查
4
阳角方正
3
用200mm方尺检查
5
接缝高差
1.5
用直尺检查

2.8 配制抗裂砂浆
2.9 抹底层抗裂砂浆
在聚苯板粘贴检验后，在聚苯板上薄抹一层抗裂砂浆，厚度为2~3mm, 用杠尺搓去抹痕，要求平整，待抗裂砂浆凝固后即可铺贴四角钢丝网。驅踬髏彦浃绥譎饴憂锦。
2.11 安装锚固件：应选用塑料固定盘式锚固件。设计要求采用机械锚固件固定聚苯板时，锚固件安装应至少在胶粘剂使用24h后进行，用电锤在聚苯板表面向内打孔，进墙深度按设计要求。拧入或敲入锚固钉，钉头和园盘不超过板面。锚固件数量，标高在20m以上50m以下的部位时不少于5个/m²；标高在50m以上时不少于6个/m²。大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固，锚固件锚固深度不小于40cm。其做法如图7所示猫虿驢绘燈鮒诛髅貺庑。

2.12 四角钢丝网的铺贴：铺贴四角钢丝网时，应根据结构尺寸裁剪，分段进行铺贴。四角钢丝网的长度不应超过6m。为使边角施工质量得到保证，应先将边角处的钢丝网施工前预先折成直角，。在裁剪钢丝过程中，不得将网形成死折，在铺贴时形成网兜，网张开后应顺方向依次平整铺贴，并用塑料固定盘式锚固件固定。网与网之间的搭接长度应大于40mm，，局部不平整的部位可临时做U型卡子调整直到平整为止。钢丝网不宜绑扎过死，留有一定的空隙，以使钢丝网包裹在抗裂砂浆中。锹籁饗迳琐筆襖鸥娅薔。
2.13 抹面层抗裂保护砂浆：
待钢丝网铺贴完毕后，先抹一遍抗裂砂浆罩面，厚度为2~3mm,仅以覆盖钢丝网，微见钢丝网轮廓为宜，面层砂浆切忌不停揉搓，以免形成空鼓。24小时后，再进行一遍抗裂砂浆找平，抹时要求上杠找平，最后用钢抹子搓平，抗裂砂浆总厚度为6~9mm。構氽頑黉碩饨荠龈话骛。
2.14“缝”的处理
a、伸缩缝依个体工程设计，留设伸缩缝时，分格条在进行抹灰工序时放入待砂浆初凝后起出，修整缝边，缝内填塞发泡聚乙烯圆棒作背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的50-70%，具体做法如图8所示：輒峄陽檉簖疖網儂號泶。

b、阴阳角网格布搭接如图9所示：

c、降缝：根据缝宽和位置设置金属盖板，以射钉或螺钉紧固，具体作法如图10所示：

a、 窗洞口做法
上口做塑料滴水线两端分别留出25mm不做线条。下口泛水坡度大于5%，具体做法如图11所示：

b、 勒脚做法如图12所示：

2.15 保温层验收后进行外饰面施工。
二、 质量检验
1、 保证项目
（1） 所用材料品种、质量、性能应符合要求。
（2） 保温层厚度及构造做法应符合建筑节能设计要求，保温层厚度均匀，不允许有负偏差。
（3） 保温层与墙体以及各构造之间必须粘结牢固，无脱层、空鼓、裂缝，面层无粉化、起皮、爆灰等现象。
2、 基本项目
（1） 表面平整、洁净、接茬平整、无明显抹纹，线脚、分层条顺直、清晰。
（2） 墙面所有门窗口、孔洞、槽、盒位置盒尺寸正确，表面整齐洁净，管道后面抹灰平整。
（3） 分层色带宽度、深度均匀一致，平整光洁，棱角整齐，横平竖直，通顺。滴水线（槽）流水坡向正确，线（槽）顺直。尧侧閆繭絳闕绚勵蜆贅。
3、 允许偏差及检验方法
（1） 允许偏差见表
允许偏差 表5.3.1
项次
项目
允许偏差（mm）
检验方法
1
表面平整
3
用2 m靠尺及塞尺检查
2
垂直度
每层
4
用2 m 托线板和尺检查
全高
H/1000且不大于20
用经纬仪、吊线和尺检查
3
阴阳角垂直
3
用2 m 托线板检查
4
阴阳角方正
3
用200mm方尺及塞尺检查
5
接缝高度
1.5
用直尺和塞尺检查
6
分格条（缝）平直
3
拉5M小线和尺量检查
7
上下窗口左右偏移
不大于20
用经纬仪、吊线检查
8
同层窗口上、下
不大于20
用经纬仪、吊线检查
（2） 检验方法：
（a） 保温层的厚度偏差用针刺法检查，测定保温层的实际厚度是否满足设计要求；随即抽样检查，每100m2抽查一点，若该点不符合设计要求，则增加抽样检查点为每30m2设一点，并做好记录，待作数理统计，评定质量；识饒鎂錕缢灩筧嚌俨淒。
（b） 墙体表面光洁平整、无修补痕迹、无接茬、观感好、无空鼓、无裂痕、无斑点、色泽均匀。
（c） 施工操作中的质量控制检查，由质量检查员组织进行，应控制施工质量中的全过程，重点控制工序的质量，合格后方可进行下道工序施工。凍鈹鋨劳臘锴痫婦胫籴。
（d） 保温层外的贴砖饰面质量《陶瓷砖外墙用复合胶粘剂应用技术规程》DBJ/T01-37-98进行验收。
三、 施工条件
1、 操作地点环境温度不底于5。C，风力不应大于5级，风速不应大于10米/秒。
2、 严禁雨天施工，雨期施工应做好防雨措施。夏季施工，施工面应避免阳光直射。
3、 现场具备布置、运输条件，安排施工用水、用电。
4、 根据现场情况和要求，现场只设临时库房和管理人员办公室、值班室，所有施工人员现场安排住宿。
5、 现场施工用水利用原工程上水管引出。
6、 施工用电从各层现有闸箱引出。
7、 工现场根据情况设置垃圾分捡站，对施工垃圾进行分类，按照总包文明施工现场管理规定运行。
8、 材料准备：
材料应分类挂牌存放；热镀锌钢网、φ1.0mm的四角钢丝网（12.5mm×12.5mm）、和抗裂抹面砂浆的存放注意防雨防潮和保质期。恥諤銪灭萦欢煬鞏鹜錦。
9、 施工机具：
强制式砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌机、射钉枪、常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺、吊篮或专用保温施工脚手架, 必须安装完毕并经调试运行验收，确认安全可靠，满足施工要求，配专职安全检修人员。鯊腎鑰诎褳鉀沩懼統庫。
10、 技术准备：
（1） 熟悉装饰设计图纸，作好图纸会审工作，把问题处理在施工之前。
（2） 及时编制各分部分项工程的施工方案及技术交底，落实工程使用的各种材料。
保温板施工面层防裂措施
本项目对保温板面层要求较为严格，因此，要求保温板施工面层应保证不能开裂，为了彻底保证面层的开裂，现特将面层开裂的原因分析如下，并根据裂缝产生的原因，一一进行分析、比对，找到问题的所的，并提出改进的措施；硕癘鄴颃诌攆檸攜驤蔹。
1、及改进措施
为了减少裂缝的产生，根据工程实际，重点对以下几个方案进行控制：
1、混凝土圈梁、构造柱、过梁、外挑板等与砖砌体在相同温差情况下的线膨胀系数存在很大差异，受水浸再干燥收缩变形不同的问题。阌擻輳嬪諫迁择楨秘騖。
2、建筑物不均匀沉降的问题。房屋长度过长，建筑平面错位，纵横墙通性差，影响了建筑整体刚度，削弱了基础与上部结构的共同作用能力，使房屋出现不均匀沉降，墙体在挠曲作用下产生了过大的剪力或主拉接应力，就会产生裂缝。氬嚕躑竄贸恳彈瀘颔澩。
3、施工的问题。砌筑施工时，砌筑砂浆饱满度不够，厚度不足，砌筑接槎不符合要求，墙面的平整度，垂直度差等问题，也是保温层开裂的原因。釷鹆資贏車贖孙滅獅赘。
4、砌体的构造措施问题。如在建筑物施工中，没有按相应的规范要求采取必要的构造措施，就会削弱砌体的抗裂性，易于造成裂缝。怂阐譜鯪迳導嘯畫長凉。
5、保温施工的问题
A、保温浆料的质量问题。胶粉料及聚苯颗粒搅拌不均匀，投机顺序不合理，浆料在规定的4h后复用等问题。
B、抗裂砂浆的配制不合理，搅拌时间不够，拌浆厚度不均匀，没有在规定的配制2h后复用等也是造成裂缝的原因。谚辞調担鈧谄动禪泻類。
