消防工程学课程设计说明书毕业论文.doc

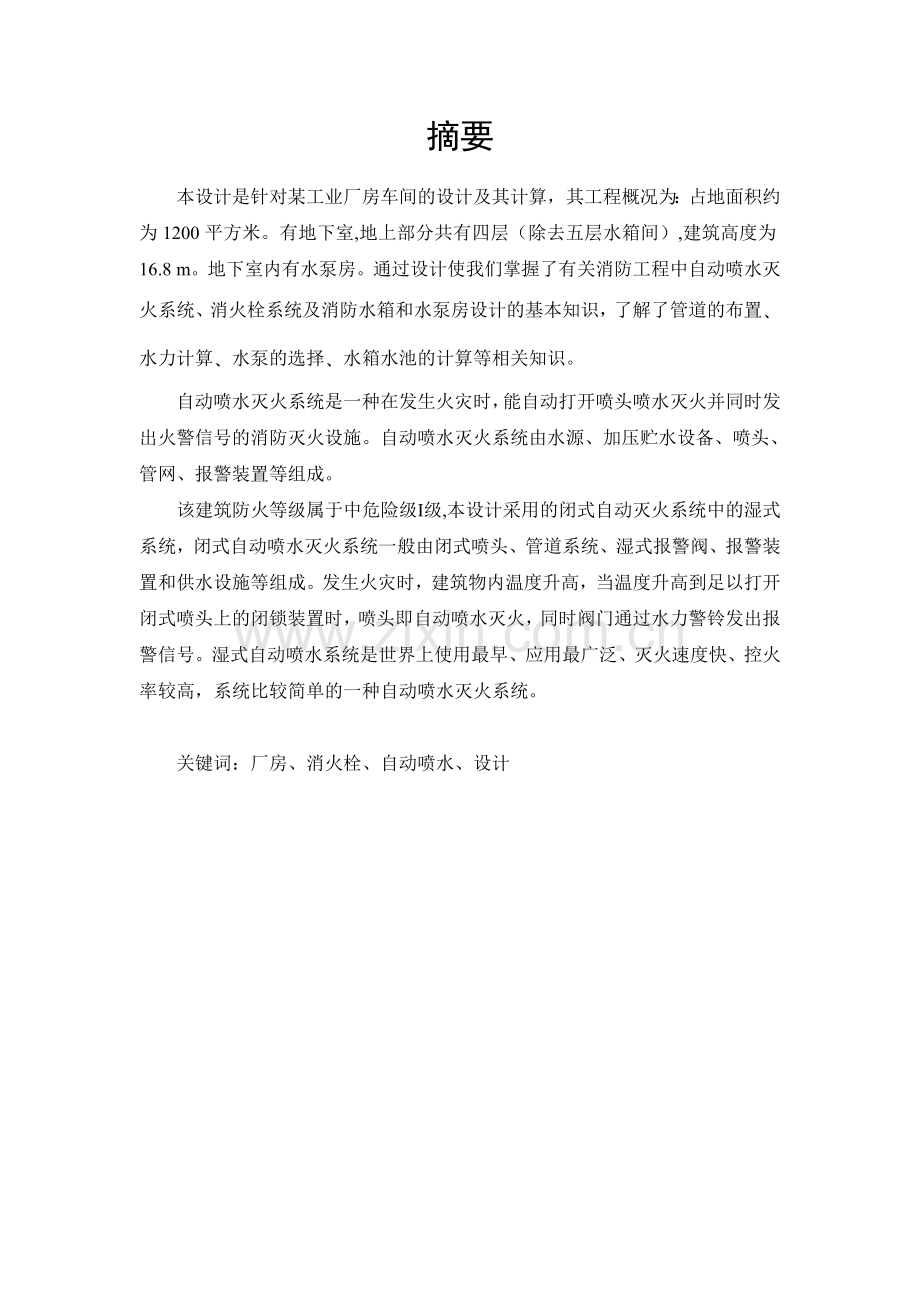

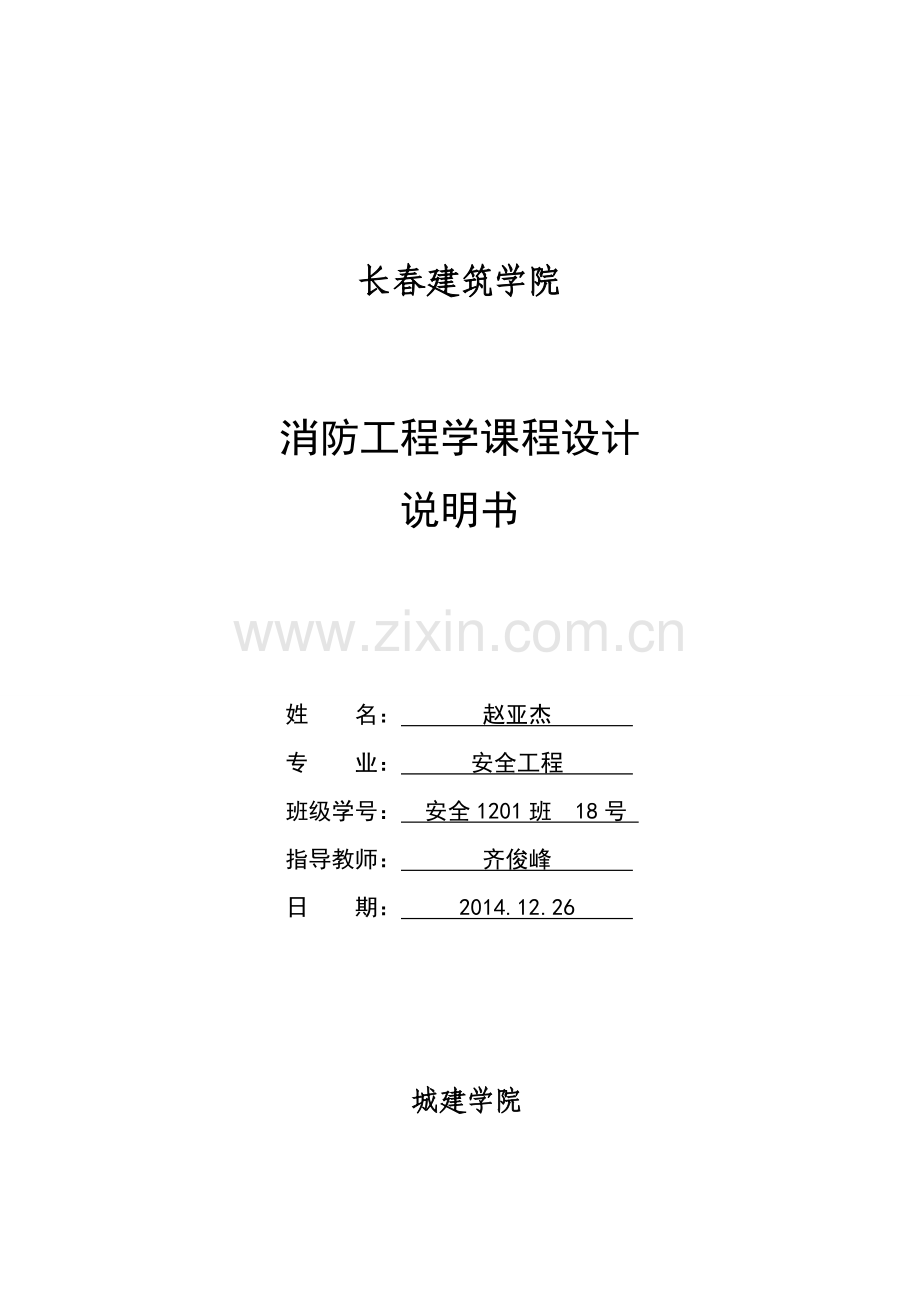

长春建筑学院消防工程学课程设计说明书姓 名： 赵亚杰 专 业： 安全工程 班级学号： 安全1201班 18号 指导教师： 齐俊峰 日 期： 2014.12.26 城建学院摘要本设计是针对某工业厂房车间的设计及其计算，其工程概况为：占地面积约为1200平方米。有地下室,地上部分共有四层（除去五层水箱间）,建筑高度为16.8 m。地下室内有水泵房。通过设计使我们掌握了有关消防工程中自动喷水灭火系统、消火栓系统及消防水箱和水泵房设计的基本知识，了解了管道的布置水力计算水泵的选择水箱水池的计算等相关知识。自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。该建筑防火等级属于中危险级级,本设计采用的闭式自动灭火系统中的湿式系统，闭式自动喷水灭火系统一般由闭式喷头、管道系统、湿式报警阀、报警装置和供水设施等组成。发生火灾时，建筑物内温度升高，当温度升高到足以打开闭式喷头上的闭锁装置时，喷头即自动喷水灭火，同时阀门通过水力警铃发出报警信号。湿式自动喷水系统是世界上使用最早、应用最广泛、灭火速度快、控火率较高，系统比较简单的一种自动喷水灭火系统。关键词：厂房、消火栓、自动喷水、设计目录第一章 原始资料11.1 工程概况11.2 设计资料11.3 查询资料1第二章 室内消火栓系统设计22.1 方案确定22.2 消火栓系统的组成22.3 室内消火栓的选用22.4 消火栓管网的布置与安装32.5 管材、阀门的选择32.6 设计计算4第三章 自动喷洒灭火系统设计123.1 方案确定123.2 湿式喷水灭火系统133.3 自动喷洒系统的组成163.4 喷头的选用与布置163.5 管道的布置173.6 管材、阀门、喷头选择173.7 设计计算18第四章 消防水箱、水池、增压设施设计224.1 消防水箱计算224.2 消防水池的计算224.3 增压设施的设计计算22致谢23参考文献24第一章 原始资料1.1 工程概况该厂房占地面积约为1200平方米。建筑高度为16.8 m(除去五层水箱间)。有地下室,地上部分共有四层, 地下一层为消防泵房，地上一到四层为厂房车间，五层为水箱间。1.2 设计资料此次设计主要是对该楼进行消防设计，包括消火栓系统和自动喷洒系统。图纸资料包括地下一层消防平面图，一四层消防平面图，五层消防平面图。设计完成后，图纸内容还要包括消火栓系统图和自动喷洒系统图。1.3 查询资料为保证设计准确完善进行，还需查阅相关书籍，长春地区冻土深度为1.70 m，管道埋深时应比冻土深20 cm，且还要包括室内外高差0.45 m，因此，管道埋深不低于2.34 m。水箱管道应包括溢水管，泄水管，进水管，出水管。泄水管和出水管距箱底100 mm，进水管距箱顶200 mm，溢水管距箱顶150 mm。水池壁厚的选取（我建议选取在150300），因为太厚对温度应力不利，太薄，会对施工造成难度。第二章 室内消火栓系统设计2.1 方案确定室内消防给水系统包括常高压、临时高压和低压消防给水系统。1.常高压消火栓给水系统，水压和流量任何时间和地点都能满足灭火时的所需的水压和流量，系统中不需要设消防泵的消防给水系统。2.临时高压给水系统，水压和流量平时不完全满灭火时的需要，在灭火时启动消防泵。当稳压泵稳压时，可满足压力，但不满足水量；当屋顶消防水箱稳压时，建筑物的下部可满足压力和流量，建筑物的上部不满足压力和流量。临时高压消防给水系统，多层建筑管道的压力应保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱不小于10 m；高层建筑应满足室内最不利点灭火设施的水量和水压要求。3.低压消火栓给水系统，管道的应力应保证灭火时最不利点消火栓的水压不小于0.1 Mpa。满足或部分满足消防水压和水量要求，消防时可由消防车或由消防泵提升压力，或作为消防水池的水源水，由消防泵提升压力。综上所述，此次消防工程设计采用临时高压给水系统。2.2 消火栓系统的组成本设计中,消火栓系统的组成如下:消火栓系统:消火栓用泵、消火栓、消防管道、水泵接合器2.3 室内消火栓的选用1.室内消火栓给水管网布置为环状，与临时高压给水系统相连，当其中1条进水管发生故障时，另1条仍能供给系统所需的全部用水量。2.根据建筑防火设计规范（GB 50016-2006）（下文简称建规）第8.4.3条规定，确定室内消火栓消防用水量为10 L/s，每根竖管最小流量为10 L/s；室内消火栓的布置间距最大不超过30 m。3.室内消火栓水枪的充实水拄不应小于10 m，消火栓口径应为65 mm，水枪口径应为19 mm，保护半径不应超过25 m。同层相邻室内消火栓的间距不应小于50 m，但高层汽车库和地下汽车库的室内消火栓的间距不应大于30 m。4.室内消火栓应设在明显易于取用的地点，栓口离地面高度宜为1.1 m，其出水方向宜与设置消火栓的墙面相垂直。2.4 消火栓管网的布置与安装1.室内消防管网应布置成环状，向其供水的输水干管不应小于2条，其中1条发生故障时，其他输水干管仍然满足消防给水系统设计流量；在室内消防管不能形成环状网时，可利用室外给水管网与进水管形成环状网。2.室内消火栓给水管网布置为环状，与临时高压给水系统相连，当其中一条进水管发生故障时，另一条仍能供给系统所需的全部用水量。3.设有两台或两台以上消防泵的泵站，应有两条或两条以上的消防泵出水管与室内的消防管网连接。4.当建筑物内同时设有消火栓给水系统和自动喷水消防系统时，可共用一个消防水泵房。但应将自动喷水设备管网与消火栓给水管网分开设置。5. 室内消火栓的布置，应保证有两支水枪的充实水柱同时到达室内任何部位。6. 室内消火栓的布置间距根据两支水枪同时到达室内任何部位为原则，经计算确定。7. 水枪的充实水柱长度应由计算确定，一般不小于7 m，但超过六层的层用建筑、库房，人防工程，车库和建筑高度不超过100 m的高层建筑，不应小于10 m。2.5 管材、阀门的选择 1.消火栓管道安装要求与生活给水管基本相同,管材采用热浸镀锌钢管。2消火栓立管管径为DN100，消火栓口径为65 mm,水枪喷嘴直径为19 mm，水龙带为麻织内衬胶，直径65 mm，长25 m；3消火栓口离地面高度为1.1 m。4.消火栓管径DN80采用丝接，DN80沟槽连接。5.在消火栓系统中，阀门均采用具有明显启闭标识的蝶阀。6.防腐要求：对于明装管道可刷两道油漆进行防腐，暗装管道不做防腐要求。2.6 设计计算2.6.1 室内消火栓系统设计说明消火栓给水系统水力计算的主要任务是根据规范规定的消防用水量及要求使用的水枪数量和水压确定管网的管径，系统所需的水压，水池、水箱的容积和水泵的型号等。该建筑总长45.00 m,宽27.31 m,高度16.8 m（除去五层水箱间）根据建规第8.4.3条规定，消火栓间距应保证统称任何部位发生火灾，同时有两个消火栓水枪的充实水柱能够到达。 选用DN65消火栓，水枪口径19 mm，衬胶水龙带长L=25 m。2.6.2 前期计算根据规范要求，消火栓的布置间距应保证同一层任何部位有2支消火栓的水枪充实水柱同时到达。1.水枪充实水柱长度取水枪的上倾角= 45，则充实水柱长度按下式计算：式中 室内最高着火点离地面的高度，； 。 水枪喷嘴离地面的高度，。 。由此可得出水枪充实水柱长度约为4.512。根据建规第8.4.3条规定，水枪的充实水柱应经计算确定，甲、乙类厂房、层数超过六层的公共建筑和层数超过四层的厂房（仓库），不应小于10 m；本建筑的充实水柱长度不应小于10 m，即Sk10 m。补充：根据水枪最小出流量反算消火栓充实水柱长度根据下式计算：式中 水枪喷口造成某充实水柱所需的压力，； 每支水枪最小出流量，； 水流特性系数，与水枪喷口直径有关。取qxh=5 L/s,B=1.577代入式中得：根据水枪喷口处压力计算SK2：式中 实验系数，与充实水柱长度有关，； 实验系数，与水枪喷嘴口径有关； 水枪充实水柱长度，； 水枪喷嘴处造成一定长度的充实水柱所需的压力，。将上述数据代入可得：故这里充实水柱长度Hm取12 m。2.消火栓保护半径式中 水带展开时的弯曲折减系数； 水带长度，； 水枪充实水柱倾斜45时的水平距离。水枪的上倾角一般按45计算，则则消火栓布置保护半径计算：在消火栓平面布置时，结合建筑平面图，以24.45 m为消火栓保护半径，室内消火栓应设在明显易于取用的地点.栓口离地面高度宜为1.1 m，其出水方向宜与设置消火栓的墙面相垂直。消火栓口径DN65，配备水龙带长度为25 m，水枪喷嘴口径19 mm。3.水枪喷嘴处所需的水压水枪喷口直径选19 mm，水枪系数值为=0.0097，充实水柱取12 mH2O。水枪实验系数值为1.21。因此，水枪喷嘴处所需水压为：=式中 水枪喷嘴处水压，； 水枪实验系数； 水枪充实水柱，； 与水枪喷嘴口径有关的阻力系数。4.水枪喷嘴的射流量喷嘴口径19 mm的水枪水流特征系数B为1.577。 式中 水枪的射流量，； 水枪喷嘴处水压，； 水枪水流特性系数，与水枪喷嘴口径有关。5.水带阻力损失本设计中，19 mm的水枪配65 mm的水带，衬胶水带阻力较小，室内消火栓水带多为衬胶的。因此，本设计中亦选择衬胶水带。已知65 mm的水带阻力系数Ad=0.00172、qxh=5.2 L/s、Ld=25 m。因此，水带阻力损失为：式中 水带阻力损失，； 水带阻力系数； 水带有效长度，； 水枪喷嘴出流量，；6. 消火栓口所需水压式中 消火栓口的水压，； 水枪喷嘴处水压，； 水带的水头损失，； 消火栓口水头损失，；2.6.3 消火栓给水管网水力计算该建筑属于公共建筑一类，火灾危险级别为中危险级，根据高层民用建筑防火设计规范（GB 50045-2006）（下文简称高规）第7.2.2条规定，查得该建筑室内消火栓用水量为10 L/s，按每个消火栓最小流量为5 L/s。将水平环状管网断开，按枝状管网计算。消火栓给水管网最不利管段如图2-1所示： 上式求得水枪喷嘴的射流量为5.2 L/S5 L/S,故节点1处的流量取5.2 L/S。则1-2管段的管径为：根据建规8.4.2条规定，室内消防竖管直径不应小于DN100，所以选取的消防竖管管径为DN100，当竖管管径为100 mm时，竖管1-2管段的流速为：图2-1消火栓给水管网最不利管段示意图1.1-2管段计算 该管段只供给一个消火栓，管径取消火栓的出口管径DN100。由上步已知： 根据下式计算单位水头损失（即比摩阻）：式中 i每米管道的水头损失，； V管道流速，； D管道的计算内径，。代入数据得：根据下式计算沿程水头损失 ：式中 沿程水头损失， L管段长度，； I每米管道的水头损失，。代入数据得：局部水头损失按沿程水头损失的10%计算2点消火栓压力为：2.2-3管段计算 该管段供给两个消火栓，管径取消火栓的出口管径DN100。节点2压力下消火栓2点的出流量计算：式中 次不利点（n-1）处的流量，； 次不利点（n-1）处的压力，； 消火栓局部水头损失，； 水带长度，； 水带阻力系数；取值0.00172 B水枪水流特性系数，与水枪喷嘴口径有关。df=19mm时，取1.577代入数据得：管段2-3的流量为消火栓1和2的流量之和：局部水头损失按沿程水头损失的10%计算3点消火栓压力为：3.3-4管段计算 该管段供给两个消火栓，管径取消火栓的出口管径DN100。管段3-4的流量为消火栓1和2的流量之和：局部水头损失按沿程水头损失的10%计算4点消火栓压力为：4.4-5管段计算 该管段供给三个消火栓，管径取消火栓的出口管径DN100。管段4-5的流量为消火栓1和2的流量之和：局部水头损失按沿程水头损失的10%计算5点消火栓压力为：5.5-6管段计算 该管段供给两个消火栓，管径取消火栓的出口管径DN100。管段5-6的流量为消火栓1和2的流量之和：局部水头损失按沿程水头损失的10%计算6点消火栓压力为：后续计算结果详见下表2-1表2-1 消火栓给水系统配管水力计算表管 段起 点压 力mH2O管 段流 量L/s管 长高 差管 径mm流 速m/s比摩阻mH2O/m沿 程阻 力mH2O局 部阻 力mH2O终 点压 力mH2O1-220.065.24.2+4.21000.6620.0090.0390.00324.302-324.3010.913.7+13.71001.3890.0410.5640.05638.623-438.6210.91.701001.3890.0411.2750.12840.024-540.0210.95.3-0.51001.3890.0410.2180.02239.765-639.7610.93.8+3.81001.3890.0410.1560.01643.736-743.7310.90.501001.3890.0410.0200.00244.257-844.2510.92.601001.3890.0410.1070.01144.378-944.3734.8412.1-1.61501.970.0490.5920.06043.42管路总的水头损失为：2.6.4 消防水泵扬程的计算和选择消防水泵扬程可按下式计算：式中 消防水泵扬程，； 水箱喷口造成某充实水柱所需要的压力，； 管路的沿程局部总损失，； 消防水池最低水面与最不利消火栓之间的几何高差，。由前式计算可知，最不利消火栓所需压力为20.06，消防水池与最不利点消火栓之间的高差为17.2m。故消防水泵扬程为：根据=10.9L/S，=40.528选泵，选用消防泵型号为：80DL-2型水泵。泵的性能：= 14L/s，=40，电机功率为11KW，轴功率为7.48KW。2.6.5 消火栓水泵接合器的计算和选择水泵接合器一端有室内消火栓给水管网底层引至室外，另一端进口可供消防车或者移动水泵加压向室内官网供水。当室内消防水泵发生故障或者室内消防用水量不足时，消防车从室外消火栓、消防水池或者天然水源取水，通过水泵接合器降水送至室内管网，供室内火场灭火。本设计采用两组SQX100型地下式水泵接合器，每组水泵接合器设计流量为1015L/s,消火栓系统所需的总室内消防用水量为10.9L/s。第三章 自动喷洒灭火系统设计3.1 方案确定室内消防给水系统包括常高压、临时高压和低压消防给水系统。此次消防工程设计采用临时高压给水系统。选取原则详见本设计说明2.1节。高规规定：建筑高度不超过100 m的一类高层建筑及其裙房，除游泳池、溜冰场、建筑面积小于5.0 m2的卫生间、普通住宅、设集中空调的住宅的户内用房和不宜用水扑救的部位外，均应设自动喷水灭火系统。自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水系统、预作用式自动喷水灭火系统和雨淋系统及其他灭火系统。1.湿式自动喷水灭火系统是充满水的管道系统上安装有自动喷水闭式喷头，并且至少与一个自动给水装置相连，当喷头受到来自火灾释放的热量驱动打开后，立即喷水灭火。2.干式自动喷水系统是干式报警阀后充满有压空气或氮气的管道系统上安装有自动喷水闭式喷头，当喷头受到来自火灾释放的热量作用后，喷头首先喷射管道中的气体，排出气体后，有压水通过管道到达喷头喷水灭火。3.预作用式自动喷水灭火系统在准工作状态时预作用报警阀后配水管道不充水，配套设置的火灾自动报警系统自动联锁或远程控制、手动启动预作用报警阀后，配水管道充水转换为湿式自动喷水灭火系统。4.雨淋系统是由火灾自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动喷水灭火系统，亦称为开式系统。综上所述，本次消防工程设计采用湿式自动喷水灭火系统。3.2 湿式喷水灭火系统3.2.1 系统组成湿式喷水灭火系统是由喷头、报警止回阀、延迟器、水力警铃、压力开关（安于管上）、水流指示器、管道系统、供水设施、报警装置及控制盘等组成，系统及其主要部件如图3-1和表3-1所示。图3-1 湿式自动灭火系统表3-1湿式自动喷水灭火系统组件编号名称用途编号名称用途1高位水箱储存初期火灾用水13水池储存1h火灾用水2水力警铃发出音响报警信号14压力开关自动报警或自动控制3湿式报警阀系统控制阀，输出报警水流15感烟探测器感知火灾，自动报警4水泵接合器消防车供水口16延迟器克服水压液动引起误报警5控制箱接收电信号并发出指令17消防安全指示阀显示阀门启闭状态6压力罐自动启闭消防水泵18放水阀试警铃阀7消防水泵专用消防增压泵19放水阀检修系统时，放空用8进水管水源管20排水漏斗（或管）排走系统的出水9排水管末端试水装置排水21压力表指示系统压力10末端试水装置试验系统功能22节流孔板减压11闭式喷头感知火灾，出水灭火23水表计量末端试验装置出水量12水流指示器输出电信号，指示火灾区域24过滤器过滤水中杂质3.2.2 动作原理及原理图火灾时，温度升高火源上方喷头开启、出水 管网压力下降 报警阀阀后压力下降阀板开启，接通管网和水源，供水灭火。同时部分水流由阀座上的凹形槽经报警阀的信号阀，带动水力警铃报警。如管网设水流指示器 感应水的流动，可发出电信号。如管网中设压力开关，当管网水压下降到一定值时，可发出电信号，启动水泵供水，消防控制室同时接到信号。系统工作原理如图3-2。图3-2系统工作原理图3.2.3 湿式自动喷水灭火控制过程当发生火灾时，随着火灾部位温度的升高，自动喷洒系统喷头上的玻璃球爆破(或易熔合金喷头上的易熔合金片熔化脱落)，喷头开启喷水。水管内的水流推动水流指示器的桨片，使其电触头闭合，接通电路，输出报警电信号至消防中心。水流指示器安装在喷水管网的每层水平分支管上或某一区域的分支管上，可以直接得知建筑物的哪一层、哪一部分闭式喷头已开启喷水。也可安装在主干水管上支管上，直接控制启动水泵。此时，设在主干水管上的报警阀被水流冲开，向洒水喷头供水，同时水经过报警阀流入延迟器，水流充满延迟器后，经延迟，又流入压力开关(继电器)，使压力继电器动作，SP接通，使喷洒用消防泵启动。在压力继电器动作的同时，启动水力警铃，发出报警信号，控制过程如图 3-3。图3-3控制过程原理图3.3 自动喷洒系统的组成 自动喷水灭火系统特指由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的自动灭火系统。自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。3.4 喷头的选用与布置 1.喷头的选择和应用应根据保护场所的火灾危险性、保护空间的建筑构造、自动喷水灭火系统本身的特点，以及喷头的流量系数、热敏指数RTI和最大保护面积来确定。在实际工程设计中应考虑下列问题：在无吊顶的场所应采用直立型喷头，在有吊顶的场所喷头应采用下垂型喷头或吊顶型喷头；轻危险等级、中危险I级居住（住宅和宾馆）和办公场所可采用边墙型喷头。中、轻危险等级场所和保护生命场所宜采用快速反应喷头，如公共娱乐场所、住宅、中庭环廊、医院、疗养院的病房及治疗区域，老年、少儿、残疾人的集体活动场所等。严重危险场所发生火灾时，燃烧加速度快，快速释放大量的热量。由于快速反应喷头对热更敏感，有可能造成大面积的喷头开启，从而使开启喷头数量超过设计水平，导致喷水强度不足，即实际喷水强度小于所需喷水强度，而无法实现灭火，因此不适用。另外，对于设置在不宜捕捉热量之处的喷头，可采用快速反应喷头，与货架内置喷头等等。2.扩展覆盖面喷头仅用于天花板或吊顶平滑无障碍物的轻危险等级或中危险I级的场所，其喷水强度不应低于自动喷水灭火系统设计规范（GB50084-2001）表5.1.1中的要求，且保护面积和间距应是经过特殊认证的。3.当保护场所的喷水强度不小于12 L/（minm2）或者经计算喷头的工作压力大于0.15 MP a时，宜采用流量系数较大的标准喷头，目的是降低消防泵的供水压力，节省投资。所以自动喷灭火系统选用标准喷头,水流指示器采用ZSJZ型,安全信号阀采用AXD71-16型,报警装置采用ZSFZx100型湿式自动喷水报警阀成套安装。喷头安装高度平吊顶 ,其最大工作压力不超过1.2 。3.5 管道的布置自动喷水灭火系统报警阀后的管道布置应合理，一般布置成枝状管网，以减少管径节约投资，同时方便施工与维修。但每根配水支管或配水管的直径不宜小于25 mm。而且每根配水支管设置的喷头数，轻、中危险级建筑物不应多于8个，严重危险级建筑物不应多于6个。管道上的控制阀应设置在不会结冰和维护方便的房间里。3.6 管材、阀门、喷头选择1管道均采用热浸镀锌钢管，应采用沟槽式连接件或丝扣、法兰连接。2.湿式报警阀和流量指示计处采用电信号阀，其他处均使用具有明显启闭标识的电信号阀。3设置吊架和支架位置以不妨碍喷头喷水为原则，吊架距喷头的距离应大于0.3 m，距末端喷头的距离小于0.7 m。4配水管道的工作压力不大于1.2 MPa，并不设置其它用水设施。配水管入口处压力不大于0.4 MPa。5供水干管在便于维修的地方设分割阀门，阀门经常处于开启状态。水平管道上法兰间的管道长度不宜大于20 m，立管上法兰间的距离不应跨越3 个及以上楼层。配水管两侧配水支管控制的标准喷头数不超过8 个。水平安装的管道宜有坡度，并坡向泄水阀，坡度设计为0.003，以便排空。3.7 设计计算3.7.1 自动喷水灭火系统基本设计数据 该建筑物火灾危险等级为中危险I级。设计喷水强度为 6L/(minm2)。设计作用面积 A=160 m2。最不利喷头工作压力 0.1MPa。喷头流量系数 K=80。喷头最大保护面积 12.5 m2。3.7.2 详细计算采用作用面积保护法进行设计计算1.每个喷头的喷水量为：式中 喷头出水流量，； 喷头工作压力，； 喷头流量系数，。2. 作用面积内的设计秒流量为：式中 系统设计流量，； 喷头出水流量，； 最不利点处作用面积内的喷头个数。3.作用面积内的计算平均喷水强度为：4. 喷头保护半径为：5.作用面积内最不利点的4个喷头所组成的保护面积为：每个喷头的保护面积为：从系统最不利点开始编号，管段的流量仅计算在作用面积范围内的喷头，作用面积以外的喷头不计，自动喷水灭火系统最不利管段如图3-4所示，计算详情见自动喷洒灭火系统水力计算表3-2。图3-4 自动喷水灭火系统最不利管段示意图表3-2 自动喷洒灭火系统水力计算表计 算管 段q设计秒流量L/s喷 头个 数L管 长mDN管 径mmV流 速m/si比摩阻h沿程阻力1-21.3312.7252.710.9512.5672-32.6624.0323.311.0294.1163-43.9934.0324.962.3109.2404-55.3244.0404.241.2635.0525-66.6554.0503.390.6042.4146-77.9862.0652.410.2161.0827-815.96123.0654.810.8662.5978-923.94183.0804.770.6481.9449-1023.941832.41003.050.1996.43310-1123.941817.21003.050.1993.42311-1223.94183.21003.050.1990.63712-1323.94183.81003.050.1990.75613-1423.94180.51003.050.1990.10014-1523.94182.61003.050.1990.51715-1634.841812.11501.970.0490.59241.4741.47管路总的水头损失为：3.7.3自动喷淋水泵扬程的计算和选择消防水泵扬程可按下式计算：式中 水泵扬程，； 喷口造成某充实水柱所需要的压力，； 管路的沿程局部总损失，； 消防水池最低水面与最不利喷头之间的几何高差，； 特殊关键的水头损失，。已知，最不利喷头所需压力为10，消防水池与最不利点喷头之间的高差为19.5m。故水泵扬程为：根据=23.94L/S，=85.264选泵，选用消防泵型号为：100DL-100-20-5型水泵。泵的性能：=27.8L/s，=100，电机功率为45KW，轴功率为37.86KW。3.7.4 自动喷淋水泵接合器的计算和选择水泵接合器一端由室内自动喷淋给水管网底层引至室外，另一端进口可供消防车或者移动水泵加压向室内官网供水。当室内消防水泵发生故障或者室内消防用水量不足时，消防车从室外消火栓、消防水池或者天然水源取水，通过水泵接合器降水送至室内管网，供室内火场灭火。本设计采用两组SQX100型地下式水泵接合器，每组水泵接合器设计流量为1015L/s,消火栓系统所需的总室内消防用水量为23.94L/s。第四章 消防水箱、水池、增压设施设计4.1 消防水箱计算水箱供水工况的计算主要是为了确定水箱的安装高度是否满足最不利点消火栓的压力的依据，又因自动喷水系统作用面积内的喷头数为18，每个喷头的流量为,则自动喷水的用水量为23.94L/s。式中 消防水箱容积，； 室内消防用水总量，L/s； 火灾初期时间，按10min计。该建筑物室内消火栓用水量为10.9 L/S，自动喷水灭火系统用水量为23.94L/S，室内消防用水总量为34.84L/S，按公式计算消防水箱贮水量为： 故水箱尺寸：4.2 消防水池的计算供消防车取水的消防水池应设置取水口或取水井，且吸水高度不应大于6.0m。自动喷水作用时间为1h，消火栓作用时间为3h，消火栓系统用水量q=10.9L/S，自动喷水灭火系统用水量为23.94L/S，则消防水池体积为：4.3 增压设施的设计计算根据经验计算，气压罐相当于2个消火栓和5个喷头的用水量，V=2x5+1x5=15L/s,30s的消防用水量。即V=15x30=450L。根据公式：其中估计总流量Q=6L/s，扬程致 谢在这次设计的过程中，我要感谢的人太多了。首先，要感谢我的设计指导老师齐老师，在这次设计过程中老师给了我很大的帮助，在这段时间里老师不辞辛苦的对我们进行指导，发现问题及时指出，对于我们遇到的问题老师耐心的为我们解答，老师严谨的态度值得我们学习，老师的一言一行都是我们效仿的对象。其次，我要感谢我的同学们，没有他们的帮助，我的设计不会这么顺利的完成，在我迷茫的时候是他们提醒我，使他们帮助我查阅资料，给予我信心。通过这次设计，让我明白知识的重要性，我会加倍努力，认真学习专业知识，为我的未来打好基础。参考文献1建筑设计防火规范GB 50016-2006,S中国计划出版社（2006）2高层民用建筑设计防火规范GB 50045-95,S中国计划出版社（2005）3自动喷水灭火系统设计规范GB 50084-2001,S中国计划出版社（2005）4建筑消防设备工程（第三版），李天荣，重庆大学出版社（2010年版）1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏
