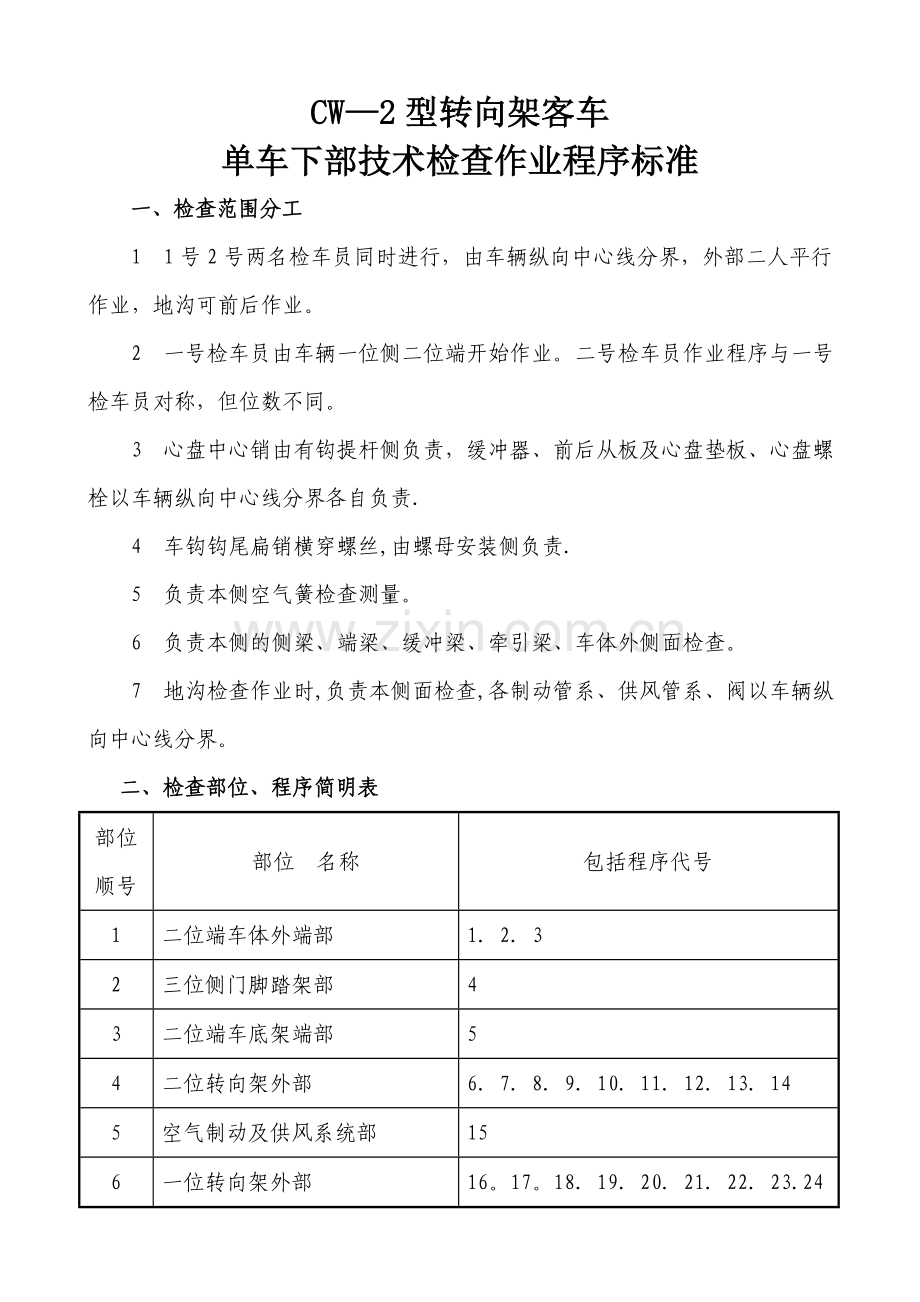

CW—2型转向架客车
单车下部技术检查作业程序标准
一、检查范围分工
1 1号2号两名检车员同时进行，由车辆纵向中心线分界，外部二人平行作业，地沟可前后作业。
2 一号检车员由车辆一位侧二位端开始作业。二号检车员作业程序与一号检车员对称，但位数不同。
3 心盘中心销由有钩提杆侧负责，缓冲器、前后从板及心盘垫板、心盘螺栓以车辆纵向中心线分界各自负责.
4 车钩钩尾扁销横穿螺丝,由螺母安装侧负责.
5 负责本侧空气簧检查测量。
6 负责本侧的侧梁、端梁、缓冲梁、牵引梁、车体外侧面检查。
7 地沟检查作业时,负责本侧面检查,各制动管系、供风管系、阀以车辆纵向中心线分界。
二、检查部位、程序简明表
部位顺号
部位 名称
包括程序代号
1
二位端车体外端部
1．2．3
2
三位侧门脚踏架部
4
3
二位端车底架端部
5
4
二位转向架外部
6．7．8．9．10．11．12．13．14
5
空气制动及供风系统部
15
6
一位转向架外部
16。17。18．19．20．21．22．23.24
7
一位端车底架端部
25
8
一位侧门脚踏架部
26
9
一位端车体外端部
27
10
一位转向架内部
28．29.30．31．32．33。34。35。36.37
11
空气制动及供风系统部
38
12
二位转向架内部
39。40。41.42.43。44.45.46。47
13
二位车钩缓冲部
48

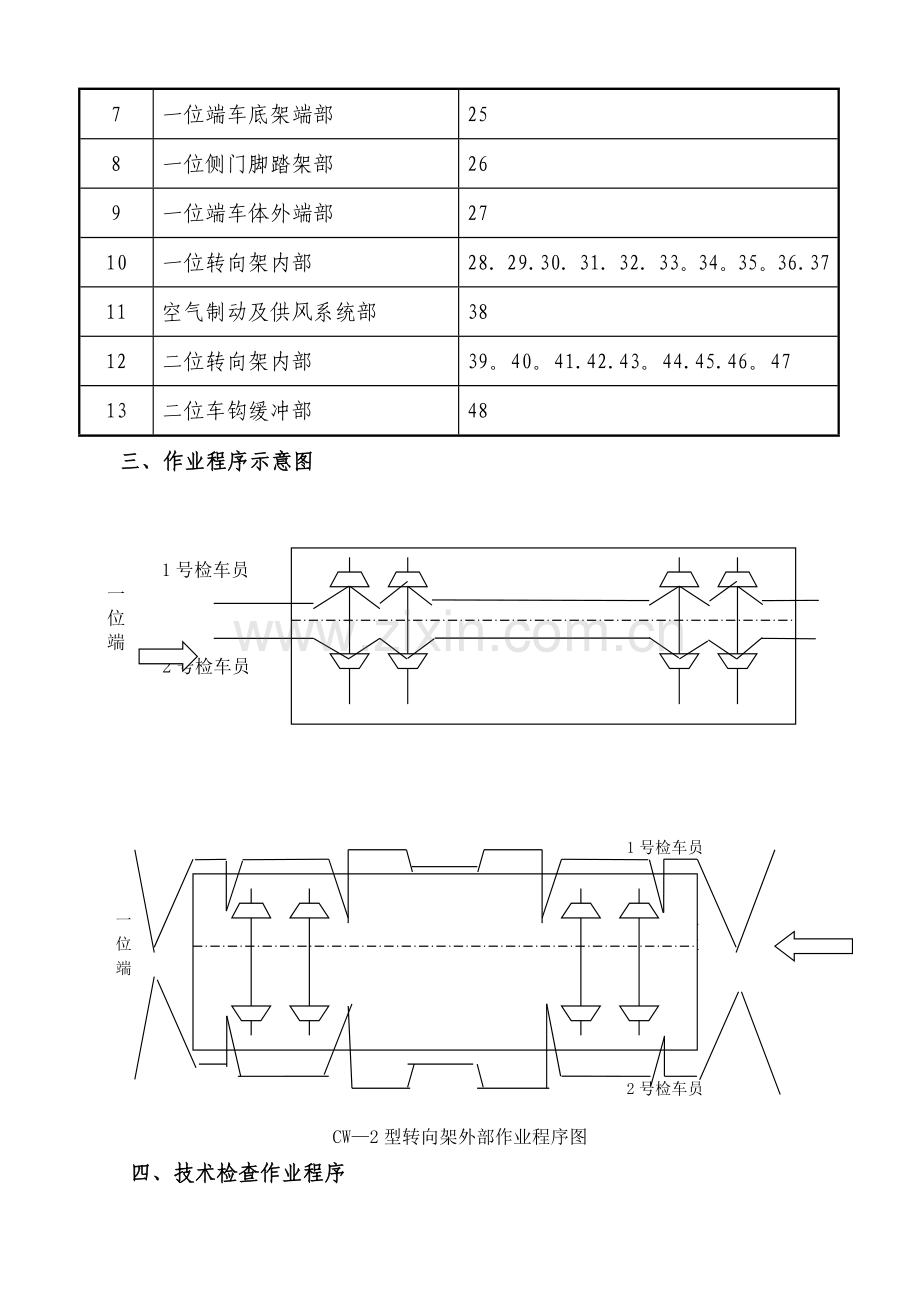

三、作业程序示意图

1号检车员
一 二 二
位
端 端
2号检车员

CW-2型转向架内部地沟作业程序图

1号检车员

一 二
位 位
端
端

2号检车员

CW—2型转向架外部作业程序图
四、技术检查作业程序
部位
程　　序
检　　　　　查
质 量 要 求
运用限度（mm）
顺号
项别
内　　容
使用
工具
步点和
身姿
方法

作业前的准备
身着作业服，手持检点锤、手电筒、尺
面向车端，距钢轨外侧约2米处站立。

按规定设置防护号志。

一
、
二
位
端
车
体
外
端
部
一
1

防水檐、侧门挡水檐、顺号插。

检点锤
左脚横跨一步，与车体侧面水平抬头.
抬头、锤指、眼看
防水檐、挡水檐无开焊、变形、缺损、腐蚀、脱落；顺号插无折损。
定检不过期,标记正确、清晰。
车体倾斜不大于50.
A1修:20万(±2万）km或距上次A1级以上各修程时间超过1年。
A2修：40万(±10万）km或距上次A2级以上各修程时间超过2年。
A3修：80万（±10万)km或A2修后时间超2年.
A4修:240万(±40万）km或距新造或上次A4修:正常运用车7。5年,不常用车10年。
2
车体倾斜
3

定检标记

二
1
阻尼弹簧摩擦板、缓冲杆、阻尼弹簧、弹簧座及螺栓、安全吊绳
检点锤
右脚向左前方迈一步,转身、抬头。
抬头、锤指、眼看
配件齐全、安装牢固，磨擦片无缺损,弹簧无折损,钢丝绳无折断、丢失。

2
折棚布、上拉杆座、拉簧、调整螺套、拉杆、下拉杆座、开口销及垫。
配件齐全、安装牢固，棚布无撕裂,拉簧、拉杆无折损;拉簧拉力调整适当。

3
密接折棚框架、密封胶条及定位销、座；渡板复原弹簧
密封胶条无破损、脱落，框架无变形,定位销、座无丢失、折损;渡板弹簧无折损。

三

1
提钩杆座及螺栓,提钩杆、吊环座、吊环、圆销、开口销及垫
检查器
左脚向前一步探身
手扳、眼看
配件齐全，作用良好,螺栓无松动。提钩杆及下锁销连杆无弯曲变形，钩提杆不冲击下锁销连杆。
钩提杆与下锁销连杆间隙不小于15，与座槽间隙不大于3。钩舌与钩腕内侧面距离:闭锁位不大于120,开锁位不大于250，钩高860～890。
钩舌销与钩耳孔或钩舌销孔间隙不大于7.
钩体、钩尾框、框身及其它部位磨耗不大于6.
2
提钩试三态
三态作用良好.
3
钩腕、钩舌尾部、钩腔内部、上下钩耳内侧面、钩舌内侧面，钩舌销、螺母及开口销
手电筒
便步跨入轨内.
手电照、眼看
配件齐全，可见部件无裂纹、变形，无磨耗到限,闭锁位钩锁铁及下锁销需落实，下锁销及连杆安装不反位，车钩复原装置作用良好。

4
锁铁角、下锁销、连杆圆销、开口销及垫。
检点锤
蹲式
锤指、眼看
5
钩头、钩身、冲击座,摆块吊、摆块、钩身磨耗板
手电筒
起身
眼看、手电照
6
列车管、总风管、软管、连接器及密封胶圈，软管及标记，折角塞门、把手及穿销
手电筒
弯腰
手扳眼看
折角塞门无松动,安装角度符合规定；软管无破损、老化,标记清晰、定检不过期；连接器无裂损、松动，安装角度符合规定；密封胶圈无老化、破损。
二
、
3
位
侧
门
脚
踏架
部
四
1
色票插
检点锤
跨出轨外
手扳、眼看
各部配件齐全、作用良好，无折损、腐烂、弯曲变形、松动和开焊.
车梯踏板无反位。
油漆无脱落.
窗框无变形,胶条无脱落，玻璃无透气.

2
1位侧车体外皮及窗框1/3，塞拉门外操作锁

3
车梯吊架组装螺栓、吊架，脚踏板、挡铁及螺栓

4
脚踏板轴座及螺栓、脚踏板轴、连杆、脚踏板

5
转轴箱、安装座及螺栓

三
、
二
位端
车
底
架
端
部
五
1
塞拉门供风管路、塞门、卡子及螺栓
检点锤、手电筒
便步钻入车端底部
锤敲、手扳、眼看
无泄漏

2
列车管及总风管补助管、卡子及螺栓
补助管无松动。

3
端梁
无裂纹、开焊

4
提钩杆吊座及螺栓，钩身托板及螺栓
各部配件齐全、安装正确，无折损、裂纹、开焊、松动、脱落、丢失及磨耗过限;补助管无松动。

5
车钩下锁销连杆吊架、圆销、套管、垫及开口销。
6
钩尾扁销横穿螺栓止铁垫.
7
缓冲器托板、磨耗板、螺栓及垫
8
牵引梁及补强板
10
列车管和总风管、活接、卡子及螺栓
11
排便筒、安装座及螺栓,补助筒、卡子及螺栓
12
排水管及安装座，排水补助管、卡子及螺栓。
检点锤、手电筒
便步钻出车端底部
锤敲、手扳、眼看
各部配件齐全、安装正确，无折损、松动、脱落、丢失，无漏泄。

13
注水口、防尘罩杯、卡子及螺栓
14
风动便器供风管路、塞门、卡子及螺栓
四
、
二
位
转
向
架
外
部
六
1
构架横向控制杆座、控制杆、定位销、螺母及垫、开口销，轴箱横向控制杆、定位销、螺母及垫、开口销
检点锤、手电筒
左脚向前一步、探身
锤敲、耳听、眼看、手模
配件齐全，作用良好,无裂损、折断、弯曲变形.

2
车轮圆周 三分之一：轮缘、踏面、轮辋、辐板(孔）、轮毂。
各部无裂纹。
轮缘磨耗剩余厚度不小于26（不得形成碾堆），垂直磨耗不大于15.
踏面剥离一处不大于30，两处每处不大于20，两端宽度不足10时不计算在内，长条状剥离宽度不足20时不计算在内,连续剥离不超过350。
踏面圆周磨耗不大于7；踏面缺损：相对距外车轮轮缘外侧不小于1505,缺损长度不大于150。
踏面局部凹入及擦伤深度：运用客车出库本属不超过0。5，外属1。0，运行途中擦伤深度在1。5以内准许一次运行到终点站换轮。
轮辋厚度不小于25，车轮直径之差：同一转向架不大于10,同一车辆不大于40。轮对外侧碾宽不大于5。

3
轴箱后壁、构架侧梁内侧面、轴箱弹簧内侧面。
轴箱无甩油、弹簧无折损、侧梁无裂纹.

4
油压减振器、安装座及螺栓。
减振器无漏油，螺栓无松动、折断，座无裂纹。

七
1
构架侧梁外侧面、轴箱弹簧及托盘
检点锤、手电筒
撤身,左脚向左前方一步，右脚跟上
锤敲、耳听、眼看、手模
无裂纹、折损。

2
轴箱盖及螺栓
轴箱盖无裂损，螺栓齐全、无松动。

3
车轮圆周上部三分之一：轮缘、踏面、轮辋、辐板、轮毂
同程序六—2.
同程序六-2。
4
各风管路、卡子及螺栓
配件齐全，安装正确，无松动、折断、漏泄。排水口不直接对准轴箱、转向架基础制动部位.

5
排水管及安装座，排水补助管、卡子及螺栓。

八
1
构架定位臂、转臂、轴箱节点座、弹性定位套、定位锁铁及螺栓、防松线、
检点锤、手电筒
右脚向右前一步，蹲视
锤敲、耳听、眼看、手模
各部无裂纹，安装正确，作用良好。弹性定位套无老化、龟裂，防松线无折断.

2
轴箱后壁
轴箱无甩油

3
车轮圆周三分之一：轮缘、踏面、轮辋、辐板及轮毂
同程序六-2。
同程序六—2。
九
1
摇枕安全钢丝绳、安装座及螺栓
手电筒、检点锤
右脚向右后方撤一步，左脚跟上
手电照、锤敲、眼看
各部配件齐全，安装正确,作用良好，无裂纹、折断、变形。摇枕安全吊座无裂纹
,凸凹垫不变形,吊杆无裂纹,橡胶垫无老化。高度阀防护罩、调节杆无变形、脱落，护套包扎良好，护套调节杆上翘不大于45度.
吊杆锁母紧固。

2
构架侧梁外侧面，摇枕吊杆上部凸凹垫、橡胶垫、摇枕吊

3
高度阀安装座及螺栓、防护罩、高度阀、连杆、护套、调节杆、调节杆安装座、螺栓及开口销

4
空气弹簧托盘、摇枕吊下部及锁紧螺母

十
1
空气弹簧座外侧1/2、空气弹簧胶囊外侧1/2、空气弹簧上盖外侧1/2、附加空气室及堵。
检查尺、手电筒、检点锤
右脚横跨一步
尺量、锤敲、手电照、目视
配件齐全。空气弹簧高度符合规定，胶囊无老化、破损、磨碰，各部无漏泄。
旁承摩擦块无破损，上旁承不得磨下旁承盒。
空气弹簧高度：150±3。
2
上下旁承、安装座及摩擦块

十一
1
牵引拉杆座、牵引拉杆、止退垫圈、胶垫组成。
手电筒、检点锤
左脚跟上右脚横跨一步
锤敲、手电照、目视
各部配件齐全，安装正确，作用良好，无裂纹、折断、变形、松动。摇枕安全吊座无裂纹，凸凹垫不变形，吊杆无裂纹,摇枕及吊杆无
倾斜，与各部
无无磨碰.橡胶垫无老化。
吊杆锁母紧固。

2
牵引拉杆安装座、构架侧梁外侧面

3
摇枕吊杆上部凸凹垫、橡胶垫、摇枕吊

4
空气弹簧托盘、摇枕吊下部及锁紧螺母

5
抗侧滚扭杆支点、压盖、座及螺栓

6
摇枕安全钢丝绳、安装座及螺栓

十二
1
轴箱节点座、弹性定位套、定位锁铁及螺栓、防松线
手电筒、检点锤
左脚向右前方一步探身
锤敲、手电照、目视
各部无裂纹，安装正确，作用良好.弹性定位套无老化、龟裂,防松线无折断.

2
车轮圆周 三分之一：轮缘、踏面、轮辋、 辐板、轮毂
同程序六-2。
同程序六-2.
3
轴箱后壁
轴箱无甩油

十三
1
构架定位臂、转臂、轴箱盖及螺栓
手电筒、检点锤
侧身左脚向右脚靠拢,右脚横跨一步
锤敲、手电照、目视
各部无裂纹、螺栓无松动、丢失。

2
构架侧梁外侧面

无裂纹

3
车轮圆周上部三分之一：轮缘、踏面、轮辋、辐板、轮毂
同程序六—2。
同程序六—2。
4
各风管路、卡子及螺栓
各部无漏泄,卡子及螺栓无松动、丢失。

5
轴箱弹簧及托盘
无裂纹

十四
1
油压减振器、座及螺栓
手电筒、检点锤
左脚向右前方一步，右脚横跨一步,转身，与构架成45度角探身
锤敲、手电照、目视
减振器无漏油，螺栓无松动、折断，座无裂纹。

2
构架横向控制杆座、控制杆、定位销、螺母及垫、开口销,轴箱横向控制杆、定位销、螺母及垫、开口销
配件齐全，各部无裂纹，螺母无松动、丢失,垫及开口销无折损、丢失。

3
轴箱后壁、构架侧梁内侧面
轴箱无甩油，侧梁无裂纹。

4
车轮圆周三分之一：轮缘、踏面、轮辋、 辐板、轮毂
同程序六-2.
同程序六-2。
五
、空气制动及供风系统部
十五
1
一位侧车体外侧面1/3、方向牌挂座。
检点锤、手电筒
便步
锤敲、眼看、手扳
外皮油漆无脱落，
窗框无变形，胶条无脱落,玻璃无透气。挂座无裂纹、铆钉无折断。

2

各风缸体、安装座及螺栓、排水塞门、防护罩,连通管、吊座、吊带、卡子及螺栓,风缸截断塞门、止回阀；集尘器联合体、中间体吊架,中间体及安装螺栓，紧急阀、安装座及螺栓，电空阀安装座及螺栓，电空阀接通管，主阀及安装螺栓，电磁阀盒盖及安装螺栓，缓解阀、拉杆、链及开口销，各连通管、卡子、座及螺栓。
缓解显示器连通管、卡子及螺栓、塞门、显示器安装座及螺栓、缓解显示器及安装螺栓.

各部配件齐全、安装正确、作用良好。管系、风缸安装牢固，无腐蚀，安装座、吊座无裂损。螺栓无松动，止回阀、塞门无反位、开启方向正确。集尘器无裂损，安装位置正确。制动支管截断塞门把手无折断，各吊带无裂纹、开焊，连通管无折损松动。缓解显示器显示正确，体及罩无裂损、清洁.各管系及吊座无卡抗、别劲。

8
一位侧车体前部外皮及窗框1/3,塞拉门外操作锁。
外皮油漆无脱落，窗框无变形，胶条无脱落，玻璃无透气。

　六
、
一位转向架外部
十六
1
转向架控制杆座、转向架控制杆、定位销、螺母及垫、开口销、轴箱控制杆、定位销、螺母及垫、开口销
检点锤、手电筒
左脚向前一步，探身
锤敲、眼看、手扳
同程序六。

同程序六.　

2
车轮圆周 三分之一：轮缘、踏面、轮辋、辐板及轮毂
3
轴箱后壁，构架侧梁内侧面、轴箱弹簧内侧面.
4
油压减振器、安装座及螺栓、构架横梁外侧面。
十七
1
轴箱弹簧及托盘
检点锤、手电筒
左脚向右前横跨一步，右脚跟上
锤敲、耳听、眼看、手扳
无裂纹、裂损。

2
轴箱盖及螺栓
轴箱盖无裂损，螺栓无松动，丢失.

3
车轮圆周上部三分之一：轮缘、踏面、轮辋、辐板、轮毂
同程序六—2。
同程序六—2。
4
各风管路、卡子及螺栓
无漏泄，卡子及螺栓无松动、丢失.

十八
1
构架定位臂、转臂、轴箱节点座、弹性定位套、定位锁铁及螺栓、防松线。
检点锤、手电筒
右脚向右前方一步，蹲视探身
锤敲、耳听、眼看、手扳
同程序八—1.

2
轴箱后壁
轴箱无甩油。

3
车轮圆周三分之一：轮缘、踏面、轮辋、辐板及轮毂
同程序六-2。
同程序六-2。
十九
1
抗侧滚扭杆支点、压盖、座及螺栓
检点锤、手电筒
右脚向右后方撤一步,左脚跟上
锤敲、眼看、手扳
同程序十一.

2
摇枕安全钢丝绳、安装座及螺栓

3
摇枕吊下部凸凹垫及锁紧螺母、摇枕吊

4
构架侧梁外侧面，摇枕吊杆上部凸凹垫、橡胶垫、摇枕吊

5
牵引拉杆安装座

6
牵引拉杆、止退垫圈、胶垫组成、牵引拉杆座。

二十
1
上下旁承及摩擦块
检点锤、手电筒、检查尺
左脚跟上右脚横跨一步
眼看、手扳、尺量
同程序十。

2
附加空气室及堵

3
空气弹簧上盖外侧1/2、空气弹簧胶囊外侧1/2、空气弹簧座外侧1/2
空气弹簧高度：150±3。　
二十一
1
空气弹簧托盘、摇枕吊下部凸凹垫及锁紧螺母
同程序九。

2
高度阀安装座及螺栓、防护罩、高度阀、连杆、护套、调节杆、调节杆安装座、螺栓及开口销。
检点锤、手电筒
左脚跟上，右脚向右前方一步，蹲视
眼看、手扳、锤敲

3
摇枕吊、摇枕吊杆上部凸凹垫、橡胶垫、构架侧梁外侧面.

4
摇枕安全钢丝绳、安装座及螺栓。

二十二
1
构架定位臂、弹性定位套、定位锁铁及螺栓、防松线。
检点锤、手电筒
左脚向前一步探身
眼看、手扳、锤敲
同程序八—1。

2
轴箱后壁
无甩油

3
车轮圆周三分之一：轮缘、踏面、轮辋、辐板、轮毂
同程序六-2.
同程序六—2.
4
轴箱转臂
无裂纹、裂损。

二十三
1
轴箱盖及螺栓、构架侧梁外侧面
检点锤、手电筒、检查尺
左脚向右脚靠拢,起身
眼看、手扳、尺量
各部无裂纹，螺栓无松动、丢失。

2
车轮圆周上部三分之一：轮缘、踏面、轮辋、辐板、轮毂
同程序六-2.
同程序六-2.
3
手闸钢丝绳、导轮、圆销、开口销及垫
配件齐全、安装正确,无折损、脱落，导轮无锈死，开口销及垫无折损丢失。

各风管路卡子及螺栓.
无漏泄、松动、丢失。

4
轴箱弹簧及托盘。
无裂纹、折损。

二十四
1
油压减振器、安装座及螺栓。
检点锤、手电筒
左脚向右前方一步，右脚跟上一步，转身与构架成45度角
眼看、锤敲、耳听
同程序八—4。

2
构架横向控制杆座、控制杆、定位销、螺母及垫、开口销，轴箱横向控制杆、定位销、螺母及垫、开口销
同程序八—1。

3
轴箱弹簧内侧面、轴箱后壁、构架侧梁内侧面.
同程序八—3.

4
车轮圆周三分之一：轮缘、踏面、轮辋、辐板及轮毂。
同程序八-2.
同程序八—2。
七
、
1
位端
车
底
架
端
部
二十五
1
手闸调整螺套及托、手闸拉杆、链座、圆销、开口销及垫,手闸链、导轮、圆销、开口销及垫，拉杆.
检点锤、手电筒
便步,转身进入车端底部
眼看、锤敲
各部配件齐全、安装正确，手闸调整螺套无松动，托无破损丢失，手闸拉杆无折损、无卡抗，手闸链及座无裂损，导轮无锈死，开口销及垫无折损、丢失。

2
端梁
无裂纹

3
钩身托板及螺栓,钩尾扁销横穿螺栓、止铁及防松线。
各部配件齐全、安装正确，无折损、裂纹、开焊、松动、脱落、丢失及磨耗过限；补助管无松动。

4
缓冲器托板、磨耗板、螺栓及垫

5
牵引梁及补强板

八
、
1位侧门脚踏架部
二十六
1
转轴箱、安装座及螺栓。
检点锤、手电筒
便步，钻出车端底部
眼看、锤敲
各部配件齐全、作用良好，无折损、腐烂、弯曲变形、松动和开焊。
车梯踏板无反位。

2
脚踏板轴座及螺栓、脚踏板轴、连杆、脚踏板

3
车梯吊架组装螺栓、吊架，脚踏板、挡铁及螺栓

九
、
一位端车体外端部
二十七
1
爬梯、公共标记

爬梯、脚蹬无折损,螺栓无松动，标记正确、清晰。

2
蜗杆座及安装螺栓，蜗轮及蜗杆，手闸链及螺栓,齿轮盒及安装螺栓，检查口盖及螺丝 .
配件齐全，无松动，作用良好,手闸盒盖无脱落,手闸无紧固、裂损。

3
阻尼弹簧磨擦板、缓冲杆、阻尼弹簧 、座及螺栓、钢丝绳.
配件齐全、安装牢固，磨擦片无缺损，弹簧无折损，钢丝绳无折断、丢失。

4
折棚布，上拉杆座，拉簧 ，拉杆，调整螺套，下拉杆座、开口销及垫
配件齐全、安装牢固，棚布无撕裂，拉簧、拉杆无折损；拉簧拉力调整适当。

5
列车管和总风管防尘堵、链及安装螺栓
链及堵无折损，螺栓无松动、丢失.

6
冲击座、摆块吊、摆块、钩身、钩头、上下钩耳及钩舌外侧面
各部无裂纹，车钩复原装置作用良好.
钩体及其它部位磨耗不大于6.
十
、
1
位
转
向
架
内
部
二十八
1
横向控制杆安全吊、座及螺栓，杆体中部。
检点锤、手电筒
左脚向左前一步探身
手电照、眼看
无裂纹、折损、弯曲变形，螺栓无松动、丢失。

2
车轮二分之一内侧面：轮辋、辐板、轮毂
轮辋、轮毂、辐板无裂纹，轮毂无松弛。

3
制动吊座外侧面，闸片托吊、圆销、开口销及垫，闸片托吊轴、圆销、螺母、开口销及垫，闸片托,锁铁、圆销、开口销及垫，闸片。
配件齐全、作用良好、安装正确，无松动、折损、裂纹.制动吊座无裂纹,各杠杆无抗劲，销套无窜动、破损、磨耗到限。圆销及开口销无磨耗到限，闸片与托、锁铁与托作用良好。

闸片剩余厚度最薄处不小于5，缺损不大于15×15。闸片与摩擦环两侧间隙之和3—5。圆开口销磨耗不超过原直径1/4，扁开口销磨耗不大于1。5（少于1.5时更换)。各圆销 、衬套磨耗不大于2,各圆销与孔组装间隙不超过3。各垂下品与轨面距离不小于50。

4
轴身(制动盘毂与轮毂间）。。
无裂纹

　打痕、碰伤、磨伤及弹伤深度不大于2.

5
制动盘毂外侧，摩擦环外侧面,散热筋,连接座、螺栓、垫及开口销,摩擦环内侧面，弹性销套、组装螺栓、垫及开口销，制动盘毂内侧。
制动盘毂无移动、裂纹，连接座无裂纹。弹性销套无窜动、裂损，开口销无折损丢失，散热筋无贯通裂纹。
摩擦环边缘不得有裂纹，表面裂纹距内外边缘不足10毫米时，不得大于65；距内外边缘大于10毫米时，不得大于95。磨擦环面最高处与最低处的差值不得大于2；磨擦环剩余厚度不小于96，单侧磨耗不大于7.
二十九
1
轴身（两制动盘间）。
检点锤、手电筒
左脚向右前一步，右脚跟上
锤敲、手电照、眼看、手扳
无裂纹.
打痕、碰伤、磨伤及弹伤深度不大于2。
2
构架横梁底面
无裂纹。

三十
1

制动吊座内侧面，内侧闸片托吊座,闸片托吊、圆销、开口销及垫，闸片托吊轴、圆销、螺母、开口销及垫,闸片托，锁铁、圆销、开口销及垫,闸片.

检点锤、手电筒
右脚向前一步
锤敲、手电照、眼看、手扳
同程序二十八-3.
　同程序二十八—3。
2
内侧夹钳杠杆、圆销、开口销及垫，夹钳杠杆吊架、横穿螺栓及开口销，制动吊座底面、构架横梁外侧面、内侧闸片背面，散热筋，连接座、螺栓、开口销及垫.外侧闸片背面,外侧夹钳杠杆、圆销、开口销及垫，制动盘毂。

配件齐全，无松动、折损、裂纹。制动吊座无裂纹，各杠杆无抗劲，配合间隙良好。销套无窜动、破损、磨耗到限.圆销及开口销无磨耗到限。闸片与托、锁铁与托作用良好.制动盘毂无松动、裂纹,连接座无裂纹,散热筋无贯通裂纹。

同程序二十八-3.
3
轴身（制动盘毂与轮毂间）.。
无裂纹.
打痕、碰伤、磨伤及弹伤深度不大于2。　
4
车轮内侧面二分之一：轮毂、辐板、轮辋
轮辋、轮毂、辐板无裂纹，轮毂无松弛。

5
手闸杠杆、圆销、开口销及垫，制动缸定位支点座及螺栓。制动缸活塞杆鼻子、圆销、开口销及垫，回程螺母、止退垫圈及螺丝,丝杠、护管、活塞杆，导向螺栓，定位销、挡铁及螺栓，缸体，备压口，缸盖及螺栓。
配件齐全,作用良好，无折损，磨耗不过限。
螺栓无松动。回程螺母不脱扣，丝杠无折断。缸体无漏泄、腐蚀，定位销、导向螺栓无丢失,备压口无堵塞.制动缸软管连接口位置正确、无松动。
销、套限度同程序二十八-3。
三十一
1
金属软管，制动支管、卡子、座及螺栓
检点锤、手电筒
左脚跟上，右脚向前一步，左脚跟上，抬头
锤敲、手电照、眼看、手扳
配件齐全，安装正确，作用良好。各部无裂纹，螺栓及卡子无松动,管系无松动、破损、腐蚀；金属软管无破损、抗磨、脱落。心盘无裂纹，减振器无漏油、折断，减振器安装座无裂纹.上心盘与摇枕回转座不得接触。
磨耗板无丢失。空气弹簧胶囊无老化、破损、漏泄、抗磨、脱出，摇枕无裂纹。

2
构架横梁底面

3
横向油压减振器及安装座、夹板、胶垫、螺母、上心盘、螺栓及开口销

4
摇枕纵向挡

5
空气簧进风管路、空气簧内侧面1/4、塞门、卡子及螺栓、摇枕

三十二
1
空气弹簧托梁
检点锤、手电筒
右脚向右前一步左脚跟上
锤敲、手电照、眼看
各部配件齐全、安装正确、作用良好。托梁无腐蚀，托梁、拉杆及座无裂纹、折断、弯曲,胶垫组成无脱胶.
空气弹簧胶囊无老化、破损、漏泄、抗磨、脱出，摇枕无裂纹。磨耗板无丢失

2
横向拉杆、胶垫、螺母、开口销及座、中心销

3
空气簧内侧面1/4，摇枕

4
摇枕纵向挡

三十三
1
抗侧滚扭杆连杆上部、座、螺母、垫及开口销、连杆、下部、螺母、垫及开口销,扭臂
配件齐全，安装正确、作用良好，无裂纹、折损。螺栓无松动。连杆及座无弯曲、裂纹,关节轴承连接作用良好，压盖、档圈、防尘套无破损、脱落，销轴螺母无松动.扭臂、扭杆无弯曲、裂纹，防松绑线无折断。卡子无松动；管系无松动、破损、腐蚀；金属软管无破损、抗磨、脱落。

2
扭杆及安全吊
检点锤、手电筒
右脚向右侧横跨一步
锤敲、手电照、眼看、手扳

3
制动支管、卡子、座及螺栓，金属软管、构架横梁底面。

三十四

1
单元制动缸缸盖、缸体及组装螺栓,备压口,定位销、挡铁及螺栓，导向螺栓，活塞杆、护管、丝杠，回程螺母、止退垫圈及螺栓，制动缸活塞杆鼻子、圆销、开口销及垫。
检点锤、手电筒
右脚向右半步转身抬头
锤敲、手电照、眼看、手扳
配件齐全，螺栓无松动。回程螺母不脱扣，丝杠无折断。缸体无漏泄、腐蚀，定位销、导向螺栓无丢失，备压口无堵塞。制动缸软管连接口位置正确、无松动。
销、套限度同程序二十八—3.
2
车轮内侧面二分之一：轮辋、辐板、轮毂。
检点锤、手电筒
左脚向左前一步，探身
锤敲、手电照、眼看、手扳
轮辋、轮毂、辐板无裂纹，轮毂无移动.

3
轴身（制动盘毂与轮毂间）。
同程序三十—3.
　同程序三十—3。
4
外侧制动盘毂,外侧闸片托吊座，制动吊座底面，构架横梁外侧面、横穿螺栓,制动吊架.
配件齐全，螺栓无松动，盘毂无移动,制动吊座(架)无裂纹。
　销、套限度同程序二十八-3.
5

外侧夹钳杠杆、圆销、开口销及垫,闸片背面
制动盘散热筋，连接座、螺栓、开口销及垫。内侧闸片背面，夹钳杠杆、圆销、开口销及垫。
同程序三十—2。
同程序三十—2。
手电筒
左脚收回，向左后方撤一步,右脚向左脚靠拢
手电照、手扳、眼看
三十五
1
构架横粱外侧面
无裂纹.

2
制动吊座内侧面，内侧闸片托吊座，闸片托吊、圆销、开口销及垫，闸片托吊轴、圆销、开口销及垫、螺母，闸片托,锁铁、圆销、开口销及垫,内侧闸片。
同程序三十—1.
　同程序三十—1.
三十六
1
轴身（两制动盘间)。
手电筒
右脚横跨一步左脚跟上
手电照、眼看
同程序二十九—1。
　同程序二十九—1.
2
制动盘毂内侧，磨擦环组装螺栓、弹性销套、垫及开口销，磨擦环内侧面，散热筋、连接座、螺栓、开口销及垫,摩擦环外侧面，盘毂外侧.
同程序二十八—5。
同程序二十八—5。
三十七
1
构架横梁制动吊座外侧面，闸片托吊座，闸片托吊、圆销开口销及垫，闸片托吊轴、圆销开口销及垫、螺母，闸片托，锁铁、圆销、开口销及垫，外侧闸片。
检点锤、手电筒
右脚向前迈一步，转身，抬头
锤敲、手电照、眼看、手扳
同程序二十八—3。
　同程序二十八—3。
2
轴身（制动盘毂与轮毂间）。
同程序二十八—4。
同程序二十八—4。
3
车轮内侧面二分之一：轮毂、辐板、轮辋。
轮辋、轮毂、辐板无裂纹，轮毂无松弛。

4
横向控制杆安全吊、座及螺栓，杆体中部。

同程序二十八—1.

十一
、
空气制动及供风系统部
三十八
1
防滑排风阀、座及安装螺栓、支管卡子及螺栓

安装座无裂损，排风阀、管系无腐蚀、漏泄、堵塞，螺栓无松动。

2
制动管、总风管及其支管、卡子及螺栓。

各部配件齐全,安装正确，作用良好.
管系安装牢固，无腐蚀，各风缸无腐蚀，安装座、吊座无裂损，螺栓无松动，止回阀、塞门无反位、开启方向正确.集尘器无裂损，安装位置正确。
制动支管截断塞门把手无折断，各吊带无裂纹、开焊，连通管无折损松动。

3
各风缸体、安装座及螺栓、排水塞门，连通管吊座、吊带、卡子及螺栓，风缸截断塞门、止回阀;
集尘器联合体、中间体吊架，中间体及安装螺栓，缓解阀、拉杆、链及开口销，各连通管、卡子、座及螺栓。

4
制动管、总风管及其支管、卡子及螺栓。

5
防滑排风阀、座及安装螺栓、支管卡子及螺栓

同程序三十八—1.

十二
、
2
位
转
向
架
内
部
三十九
1
横向控制杆安全吊、座及螺栓，杆体中部.

同程序二十八—1。
同程序二十八-1。
2
车轮内侧面二分之一：轮辋、辐板、轮毂
检点锤、手电筒
右脚向前一步探身
锤敲、手电照、眼看、手扳
同程序二十八—2.
　同程序二十八-2.
3
制动吊座外侧面，外侧闸片托吊座，闸片托吊、圆销、开口销及垫，闸片托吊轴、圆销、螺母、开口销及垫,闸片托，锁铁、圆销、开口销及垫,闸片.
同程序二十八—3。
同程序二十八—3。
4
轴身（制动盘毂与轮毂间）.
同程序二十八—4。
同程序二十八—4。
5
制动盘毂外侧，摩擦环外侧面，散热筋，连接座、螺栓、垫及开口销。摩擦环内侧面，弹性销套、组装螺栓、垫及开口销,制动盘毂内侧。
同程序二十八—5。

同程序二十八—5。

四十
1
轴身(两制动盘间）.
手电筒
左脚向右前一步，右脚跟上
手电照、眼看、手扳

同程序二十九—1。
2
制动吊座内侧面,内侧闸片托吊座，闸片托吊、圆销、开口销及垫，闸片托吊轴、圆销、螺母、开口销及垫,闸片托，锁铁、圆销、开口销及垫，闸片。
同程序三十-1。
同程序三十—1。
四十一

1
内侧夹钳杠杆、圆销、开口销及垫夹钳杠杆吊架、横穿螺栓及开口销，制动吊座底面、构架横梁外侧面.内侧闸片背面，散热筋，连接座、螺栓、开口销及垫。外侧闸片背面，外侧夹钳杠杆、圆销、开口销及垫，制动盘毂。
手电筒
右脚向右前方一步，探身
手电照、眼看、手扳
同程序三十—2.
同程序三十—2。
2
轴身(轮毂与制动盘毂间）。
同程序三十—3。
同程序三十-3。
3
车轮内侧面二分之一:轮毂、辐板、轮辋。
轮辋、轮毂、辐板无裂纹,轮毂无松弛。

4
制动缸活塞杆鼻子、圆销、开口销及垫,回程螺母、止退垫圈及螺丝，丝杠、护管、活塞杆,导向螺栓，定位销、挡铁及螺栓，缸体，备压口,缸盖及螺栓.
手电筒
右脚向左脚靠拢
手电照、眼看、手扳
同程序三十四—1。
同程序三十四—1。
四十二
1
金属软管，制动支管、卡子、座及螺栓，差压阀、支管、卡子及螺栓
检点锤、手电筒
右脚横跨一步,左脚跟上
锤敲、手电照、眼看、手扳
同程序三十三.

2
构架横梁底面

3
扭杆及安全吊

4
扭臂、连杆下部、连杆、连杆上部、各螺栓、螺母、开口销及垫

四十三
1
纵向挡、心盘螺栓、摇枕
同程序三十二。

2
空气簧上盖1/4，胶囊1/4，空气弹簧座1/4

3
弹簧托梁
检点锤、手电筒
右脚横跨一步
锤敲、手电照、眼看

4
横向拉杆、胶垫、螺母、开口销及座、中心销

四十四

1
横向减振器、压盖、螺母及橡胶垫、纵向挡、高度阀进气管、塞门、卡子及螺栓、摇枕
检点锤、手电筒
左脚向右脚靠拢
锤敲、手电照、眼看
同程序三十一。

2
空气簧上盖1/4，胶囊1/4,空气弹簧座1/4,弹簧托梁.

3
构架横梁底面、空气簧进气管路、金属软管
检点锤、手电筒
右脚横跨一步，左脚跟上
锤敲、手电照、眼看、手扳

四十五
1
单元制动缸缸盖、缸体及组装螺栓，备压口，定位销、挡铁及螺栓，导向螺栓,活塞杆、护管、丝杠,回程螺母、止退垫圈及螺栓，制动缸活塞杆鼻子、圆销、开口销及垫。
同程序三十四—1。
同程序三十四—1。
2
车轮内侧面二分之一：轮辋、辐板、轮毂.
手电筒
左脚向左前一步探身
手电照、目视
同程序三十四—2。
同程序三十四—2。
3
轴身（制动盘毂与轮毂间）.
同程序三十四—3。
同程序三十四—3。
4
外侧制动盘毂，外侧闸片托吊座，制动吊座底面,构架横梁外侧面，横穿螺栓，制动吊架.
同程序三十四—4。
同程序三十四-4。
5
外侧夹钳杠杆、圆销、开口销及垫,闸片背面。制动盘散热筋，连接座、螺栓、开口销及垫。内侧闸片背面，夹钳杠杆、圆销、开口销及垫.
同程序三十四—5。
同程序三十四-5。
四十六

1
制动吊座内侧面,内侧闸片托吊座,闸片托吊、圆销、开口销及垫，闸片托吊轴、圆销、开口销及垫、螺母，闸片托，锁铁、圆销、开口销及垫，内侧闸片。
手电筒
左脚收回，右脚横跨一步
手电照、目视
同程序三十五—2。
同程序三十五—2.
2
轴身(两制动盘间)。
同程序三十六。
同程序三十六。
3
制动盘毂内侧，磨擦环组装螺栓、弹性销套、垫及开口销，磨擦环内侧面。散热筋，连接座、螺栓、开口销及垫,摩擦环外侧面，制动盘毂外侧.
四十七
1
制动吊座外侧面，闸片托吊座，闸片托吊、圆销开口销及垫，闸片托吊轴、圆销开口销及垫、螺母，闸片托，锁铁、圆销、开口销及垫，外侧闸片。
检点锤、手电筒
左脚向右脚靠拢，右脚向右前一步
锤敲、手电照、目视
同程序三十七。
同程序三十七。

2
轴身（制动盘毂与轮毂间)。

3
车轮内侧面二分之一:轮毂、辐板、轮辋.

4
横向控制杆安全吊、座及螺栓，杆体中部。

十三
、
2
位
车钩缓冲
部
四十八
1
牵引梁底面，后从板座，后从板及磨耗板，钩尾框，缓冲器，前从板及磨耗板，前从板座,钩尾扁销，钩尾.
检点锤、手电筒
便步出地沟
手电照、眼看.
各部配件齐全、安装正确、作用良好。无裂纹,磨耗不过限,磨耗板无脱落。
钩尾、钩尾框摩耗不大于6。
