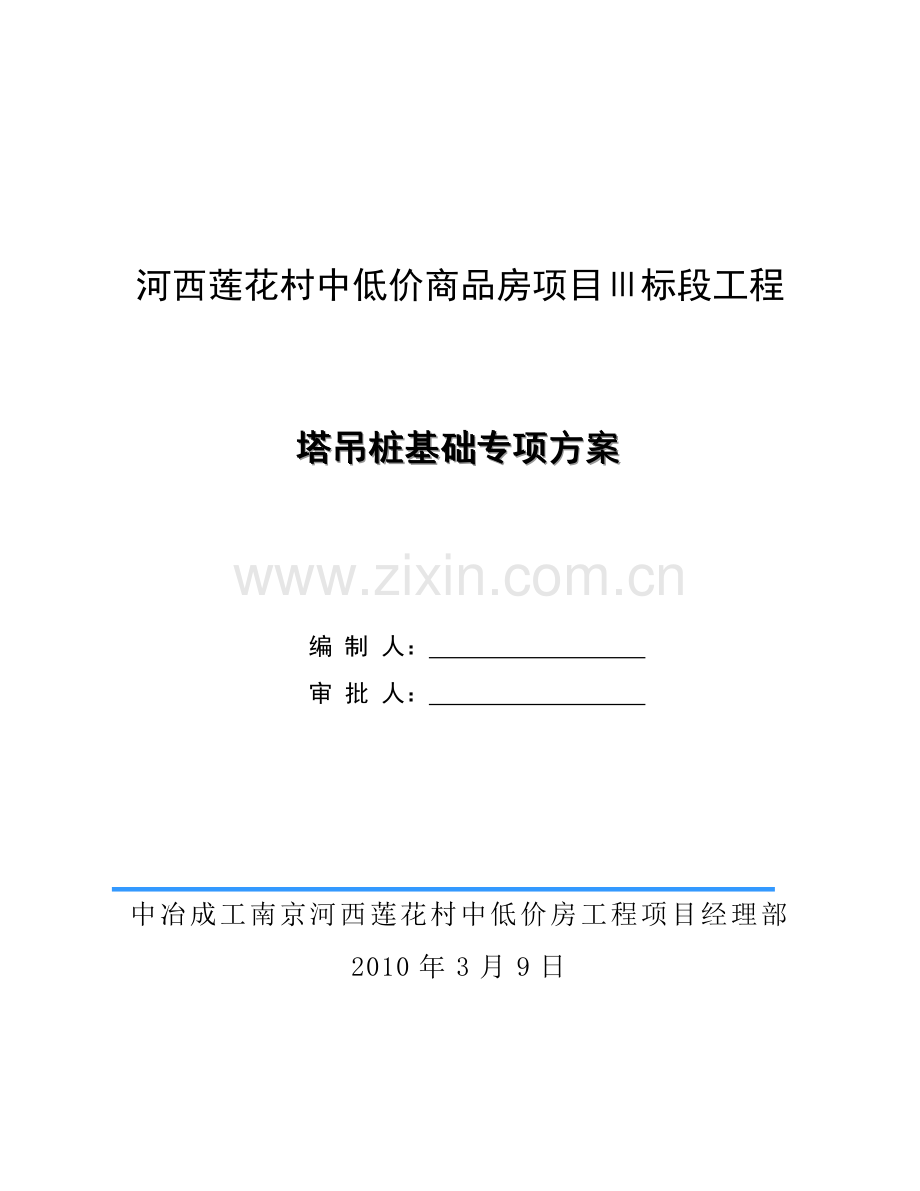

河西莲花村中低价商品房项目Ⅲ标段工程

塔吊桩基础专项方案

编 制 人：
审 批 人：

中冶成工南京河西莲花村中低价房工程项目经理部
2010年3月9日

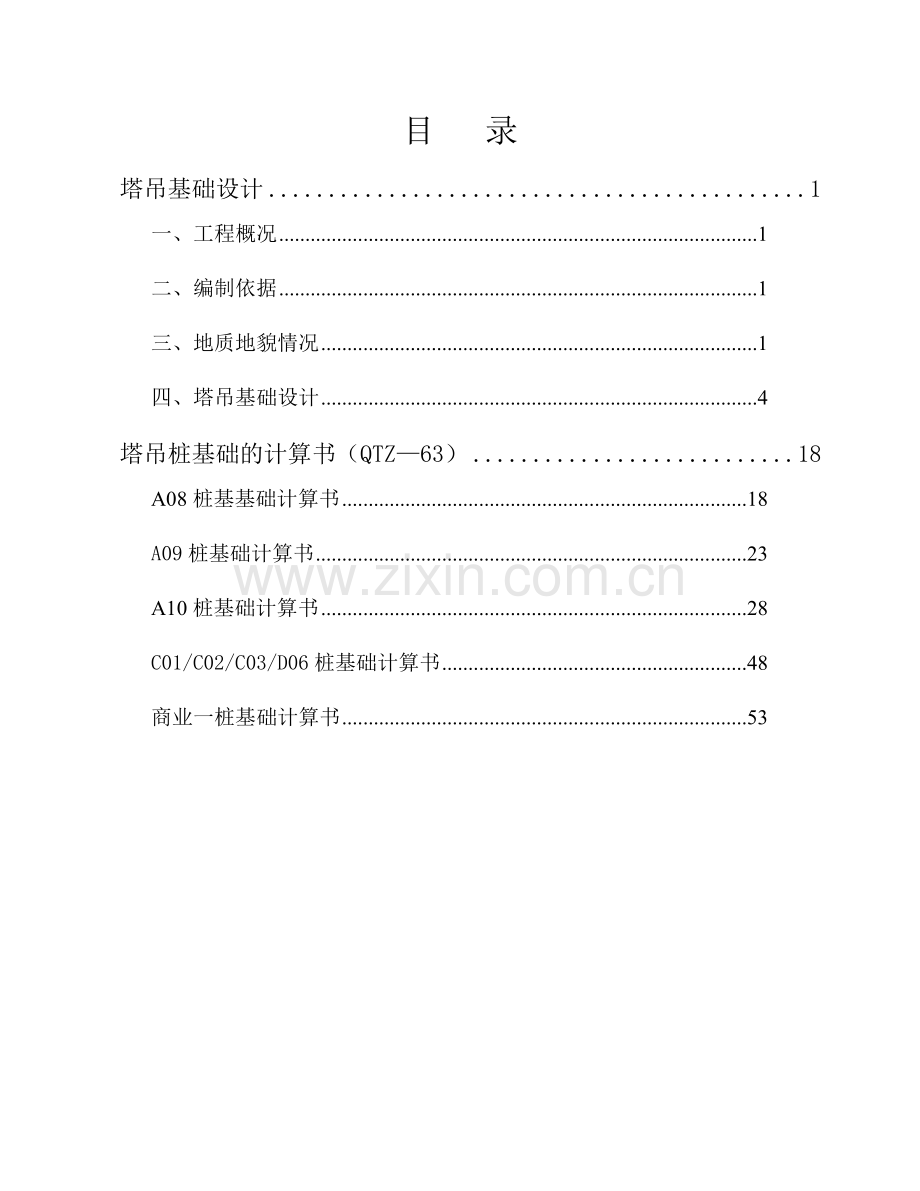

目 录
塔吊基础设计 1
一、工程概况 1
二、编制依据 1
三、地质地貌情况 1
四、塔吊基础设计 4
塔吊桩基础的计算书（QTZ—63） 18
A08桩基基础计算书 18
A09桩基础计算书 23
A10桩基础计算书 28
C01/C02/C03/D06桩基础计算书 48
商业一桩基础计算书 53

塔吊桩基础设计
一、工程概况
拟建场地位于江苏省南京市建邺区河西新城区沙洲街道莲花村，西邻南京绕城公路，北邻南京市建邺区河西新城区沙洲街道莲花村经济适用住房A组团，东邻南河和205国道，南邻规划的黄河路，±0.00相当于绝对高程8.10m，场地自然地面相对标高－0.80m，基础类型为钻孔灌注桩；为满足平面垂直运输及施工需要，我司在拟建场地投入8台QTZ-63（5510）型号塔吊，；每台主架安装最高高度为120m，起升高度110m，最大倾覆力矩设计为2454.08KN.m.承台底面相对标高－3.30m，-5.400m(后附剖面图)。由于建筑物四周均有5.2m的水泥搅拌桩围护，考虑到基坑维护整体安全性以及围护桩水平位移的影响，塔吊均考虑布置在基坑围护桩以外。具体安装具体位置详见塔吊安装平面布置图以及相关位置剖面图。
二、编制依据
1、《建筑地基基础设计规范》（GB5007－2002）
2、《建筑桩基础设计规范》（JGJ94－2008）
3、本工程地质勘测报告
4、产品使用说明书
三、地质地貌情况
1、拟建场地地貌单元属于长江右岸河漫滩，鱼塘、河沟密布。根据土性特征和物理力学性质，土层自上而下分述如下：
（1）杂填土：杂色，主要由砖块、混凝土块、房屋地基、建筑垃圾、风化岩块和碎石等填成，含少量粘性土，为近期施工整平回填而成，呈湿～饱和、松散状态。该层层顶标高6.42～8.74m，层底标高4.82～6.81m，厚度为0.50～2.60m，平均厚度为1.45m。
（2）素填土：杂色，主要由粘性土填成，局部地段为生活垃圾，间夹少量碎石，为近期施工整平填积而成，该层底部多见流塑～软塑状态灰色土，呈湿～饱和、松散状态。该层层顶标高5.35～7.57m，层底标高2.76～6.14m，厚度为0.40～3.20m，平均厚度为1.57m。
（3）淤泥：灰～灰褐色，含腐植物，有臭味，呈饱和、流塑状态。该层分布于场地原鱼塘、藕塘内，为场地整平时余留的淤泥层，层顶标高5.12～5.52m，层底标高4.22～4.92m，厚度为0.50～0.90m，平均厚度为0.67m。
（4）粘土：淡黄～黄褐～灰褐色，含少量铁锰质氧化物，切面光滑，无摇震反应，干强度中等，韧性中等，呈饱和、可塑状态。该层分布于场地内局部地段，层顶标高5.08～6.71m，层底标高3.13～5.41m，厚度为0.40～3.00m，平均厚度为1.44m。
（5）粘土：灰～灰褐色，局部见淡黄色土块，含少量铁锰质氧化物，切面光滑，无摇震反应，干强度中等，韧性低，呈饱和、软塑状态。该层分布于场地内局部地段，呈透镜体状分布，层顶标高4.71～6.47m，层底标高2.61～5.20m，厚度为0.60～2.50m，平均厚度为1.38m。
（6）淤泥质粉质粘土：灰～灰褐色，偶夹薄层粉土和粉砂，有水平层理，局部含螺壳碎片及腐植物，干强度低，韧性中等，呈饱和、流塑状态。该层层顶标高2.61～6.24m，层底标高－15.42～0.28m，厚度为4.50～20.30m，平均厚度为10.39m。
（7）粉土：灰～灰褐色，局部地段夹薄层淤泥质粉质粘土或粉砂，摇震时有水淅现象，无光泽反应，干强度低，韧性低，呈湿、中密状态。该层分布在场地内大部分地段，层顶标高－12.66～0.28m，层底标高－21.06～－3.61m，厚度为1.20～8.40m，平均厚度为3.93m。
（8）淤泥质粉质粘土：灰～灰褐色，局部含少量腐植物，夹薄层粉土或粉砂，稍有光泽，干强度低，韧性低，呈饱和、流塑状态。该层呈透镜体状分布于③4中，层顶标高－10.06～－3.61m，层底标高－12.66～－5.11m，厚度为1.50～2.60m，平均厚度为1.95m。
（9）粉砂：灰～青灰色，主要矿物成分为石英、长石，含大量云母片，局部夹薄层粉质粘土或粉土，呈饱和、稍密状态。该层分布在场地内大部分地段，层顶标高－18.12～－1.16m，层底标高－21.12～－6.76m，厚度为0.80～10.60m，平均厚度为5.25m。
（10）粉土：灰～灰褐色，局部地段夹薄层粉质粘土或粉砂，震动有水淅现象，无光泽反应，干强度低，韧性低，呈湿、中密状态。该层呈透镜体状分布于③5中，层顶标高－16.23～－9.67m，层底标高－17.13～－11.17m，厚度为0.90～2.80m，平均厚度为1.53m。
（11）淤泥质粉质粘土：灰～灰褐色，夹薄层粉土或粉砂，无摇震反应，稍有光泽，干强度低，韧性低，呈饱和、流塑状态。该层呈透镜体状分布于③5中，层顶标高－17.12～－8.89m，层底标高－18.12～－10.89m，厚度为1.00～2.70m，平均厚度为1.75m。
（12）粉细砂：灰～青灰色，主要矿物成分为石英、长石，含大量云母片，局部夹薄层粉质粘土或粉土，呈饱和、中密状态。该层层顶标高－25.05～－9.51m，层底标高－32.12～－16.39m，厚度为1.00～18.30m，平均厚度为9.26m。
（13）淤泥质粉质粘土：灰～灰褐色，夹薄层粉土或粉砂，无摇震反应，稍有光泽，干强度低，韧性低，呈饱和、流塑状态。该层呈透镜体状分布于③6层中，层顶标高－20.28～－17.76m，层底标高－22.28～－19.46m，厚度为0.90～2.50m，平均厚度为1.68m。
（14）粉土：灰～灰褐色，局部地段夹薄层粉质粘土或粉砂，震动有水淅现象，无光泽反应，干强度低，韧性低，呈湿、中密状态。该层呈透镜体状分布于③6层中，层顶标高－29.78～－16.39m，层底标高－33.28～－17.39m，厚度为0.90～3.50m，平均厚度为1.75m。
（15）粉细砂：灰～青灰色，主要矿物成分为石英、长石，含大量云母片，局部夹薄层粉质粘土或粉土，呈饱和、密实状态。该层分布在场地内大部分地段，场地东南角地段缺失该层，层顶标高－33.28～－21.64m，层底标高－44.88～－31.26m，厚度为1.30～19.20m，平均厚度为9.80m。
（16）粉质粘土：灰～灰褐色，无摇震反应，稍有光滑，干强度中等，韧性中等，呈饱和、可塑状态。该层呈透镜体状分布于③7层中，层顶标高－38.94～－36.10m，层底标高－40.24～－37.50m，厚度为1.30～2.30m，平均厚度为1.67m。
（17）中粗砂：灰～青灰色，主要由石英、长石组成，偶见燧石碎块和砾砂、圆砾，见云母片，局部夹卵砾石和少量粘性土，呈饱和、密实状态。该层分布在场地内大部分地段，局部缺失，层顶标高－40.27～－36.40m，层底标高－42.49～－40.50m，厚度为1.50～4.70m，平均厚度为3.10m。
（18）卵石：杂色，主要成分为石英岩、石英砂岩、燧石及少量安山岩碎块，多呈圆状、亚圆状，少数为椭圆形，粒径20～60mm，含量60～80%，局部夹中粗砂和粘性土，呈饱和、密实状态。该层分布在场地内大部分地段，局部缺失，层顶标高－44.88～－35.22m，层底标高－45.38～－36.26m，厚度为0.30～2.50m，平均厚度为1.06m。
（19）强风化含砾砂岩：棕红色，主要矿物成分为长石、石英、云母等，含安山岩块，呈次棱角状～圆状、椭圆形，粒径10～200mm，粉～细粒结构，厚层状构造，泥质胶结，岩芯破碎，呈短柱状或碎块状，手可捏碎，遇水软化强烈，属极软岩，岩体基本质量等级为Ⅴ级。该层层顶标高－45.38～－36.26m，层底标高－48.09～－39.70m，厚度为1.90～5.20m，平均厚度为3.21m。
（20）中风化含砾砂岩：棕红色，主要矿物成分为长石、石英、云母等，含砾砂岩中的“砾”为安山岩块，呈次棱角状～圆状、椭圆形，粒径20～80mm，最大粒径大于300mm，粉～细粒结构，厚层状构造，泥质胶结（呈基底式胶结），岩芯较完整，呈长柱状，遇水软化强烈，属极软岩，岩体基本质量等级为Ⅴ级。本次勘察未揭穿该层，该层层顶标高－48.09～－39.70m，揭露厚度为6.00～10.40m。
四、塔吊基础设计
A08塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5510)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-3.3m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：311#。
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层5～8m。本区塔吊选用塔吊基础桩进入该层6m。
6. 采用钻孔灌注桩，桩总长24m。直径￠800mm。
塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
杂填土
1
-3.3～-3.6
0.3

2
淤泥质粉质粘土
2
-3.6～-18.6
15
20
0
3
粉砂
5
-18.6～-20.6
2
30
650
4
粉细砂
6
-20.6～-26.6
16
50
900
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；
2）桩极限端阻力值参照计算软件中土层参数取值。

A09塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5510)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-3.3m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：Z22# （A09）
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层5~8m。本区塔吊选用塔吊基础桩进入该层6m。
6. 采用钻孔灌注桩，桩总长24m。直径￠800mm。
塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
粘土
1A
-2.6～-3.3
0.7
58

2
淤泥质粉质粘土
2
-3.3～-16.6
13.3
20

3
粉砂
5
-16.6～-22.7
6.1
30
650
4
粉细砂
6
-22.7～-28.7
10
50
900
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；
2）桩极限端阻力值参照计算软件中土层参数取值。

A10塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5510)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-3.3m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：257# （A10）
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层5~8m。本区塔吊选用塔吊基础桩进入该层6m。
6. 采用钻孔灌注桩，桩总长22m。直径￠800mm。
塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
素填土
2
-3.3 ～-4.4
1.1

2
淤泥质粉质粘土
2
-4.4～-16.2
11.8
20

3
粉砂
5
-16.2～-18.7
2.5
30
650
4
粉细砂
6
-22.7～-28.7
12
50
900
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；
2）桩极限端阻力值参照计算软件中土层参数取值。

D06塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5013)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-3.3m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：327#～328#
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层5～8m。本区塔吊选用塔吊基础桩进入该层3m。
6. 采用钻孔灌注桩，桩总长26m。直径￠800mm。
塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
淤泥质粉质粘土
2
-4.19 ～ -20.19
16.89
20
0
2
粉砂
4
-20.19 ～ -28.19
8
50
600
3
粉细砂
6
-28.19 ～ -41.19
13
50
900
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；
2）桩极限端阻力值参照建筑桩基技术规范 JGJ94－2008土层参数取值。

C03塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5013)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-3.3m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：305#～306#
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层5～8m。本区塔吊选用塔吊基础桩进入该层3m。
6. 采用钻孔灌注桩，桩总长24m。直径￠800mm。
塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
淤泥

-2.81 ～ -4.81
1.51
14
0
2
淤泥质粉质粘土
2
-4.81 ～ -21.3
17.00
20
0
3
粉砂
5
-21.3 ～ -24.81
3.50
30
600
4
粉细砂
6
-24.81 ～ -35.81
11
50
900
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；
2）桩极限端阻力值参照建筑桩基技术规范 JGJ94－2008土层参数取值。

C02塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5013)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-3.3m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：284#～285#
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层5~8m。本区塔吊选用塔吊基础桩进入该层3m。
6. 采用钻孔灌注桩，桩总长26m。直径￠800mm。
塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
淤泥质粉质粘土
2
-3.17 ～ -24.07
20
20
0
2
粉砂
5
-24.07 ～ -27.67
3.6
30
600
3
粉细砂
6
-27.67 ～ -35.67
8
50
900
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；
2）桩极限端阻力值参照建筑桩基技术规范 JGJ94－2008土层参数取值。

C01塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5510)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-4.650m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：262#
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层3m。本区塔吊选用塔吊基础桩进入该层2.4m。
6. 采用钻孔灌注桩，桩总长24m。直径￠800mm。

塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
淤泥质粉质粘土
2
-3.93～-21.43
17.5
20
0
2
粉砂
5
-21.43～-25.63
4.2
30
600
3
粉细砂
6
-25.63～-36.63
11
50
900
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第三批）表8.4取值；
2）桩极限端阻力值参照计算软件中土层参数取值。

商铺一塔吊基础布置说明
1. ±0.000m相当于绝对标高8.1m(吴淞高程系)；
2. 本区塔吊采用QTZ-63(5510)型塔吊一台，平面布置见附图；
3. 塔吊基础底面标高-5.4m,承台厚度1350mm；
4. 塔吊位置地质情况：勘探点：233#
5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层5～8m。本区塔吊选用塔吊基础桩进入该层6m。
6. 采用钻孔灌注桩，桩总长20m。直径￠800mm。
塔吊桩土层参数
序号
土层名称
地层代号
相对标高（m）
厚度（m）
桩极限侧阻力
（Kpa）
桩极限端阻力（Kpa）
1
淤泥质粉质粘土
2
-4.29～-17.39
13.1
20
375
2
粉砂
5
-17.39～-23.09
5.7
50
375
3
粉细砂
6
-23.09～-36.09
13
50
575
注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；
2）桩极限端阻力值参照计算软件中土层参数取值
第 57 页 共 66 页

C01及商铺一塔吊平面布置

塔吊桩基础的计算书（QTZ—63）
本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94-2008）等编制。
A08桩基基础计算书
A08塔吊桩基础的计算书

一. 参数信息

塔吊型号: QTZ63 自重(包括压重):F1=450.80kN 最大起重荷载: F2=60.00kN
塔吊倾覆力距: M=2454.08kN.m 塔吊起重高度: H=110.00m 塔身宽度: B=2.50m
桩混凝土等级: C35 承台混凝土等级:C35 保护层厚度: 50mm
矩形承台边长: 5.0m 承台厚度: Hc=1.350m 承台箍筋间距: S=200mm
承台钢筋级别: Ⅱ级 承台预埋件埋深:h=0.5m 承台顶面埋深: D=0.000m
桩直径: d=0.800m 桩间距: a=2.800m 桩钢筋级别: Ⅱ级
桩入土深度: 24.00 桩型与工艺: 泥浆护壁钻(冲)孔灌注桩
二. 塔吊基础承台顶面的竖向力与弯矩计算

1. 塔吊自重(包括压重)F1=450.800kN
2. 塔吊最大起重荷载F2=60.000kN
作用于桩基承台顶面的竖向力 F=F1+F2=510.800kN
塔吊的倾覆力矩 M=1.4×2454.080=3435.712kN.m

三. 矩形承台弯矩的计算

计算简图：

图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-2008的第5.1.1条)

其中 n──单桩个数，n=4；
Fk──作用于承台顶面的竖向力，Fk=510.800kN；
Gk──桩基承台和承台上土自重标准值，Gk=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=843.750kN；
Mxk,Myk──荷载效应标准组合下，作用于承台底面，绕通过桩群形心的 x、y 轴的力矩
xi,yi──单桩相对承台中心轴的XY方向距离(m)；
Nik──荷载效应标准组合偏心竖向力作用下，第i基桩或复合基桩的竖向力(kN)。
经计算得到:
桩顶竖向力设计值:
最大压力：
N=1.2×(510.800+843.750)/4+3435.712×(2.800×1.414/2)/[2×(2.800×1.414/2)2]=1274.144kN
最大拔力：
N=(510.800+843.750)/4-3435.712×(2.800×1.414/2)/[2×(2.800×1.414/2)2]=-529.142kN
桩顶竖向力标准值:
最大压力：
N=(510.800+843.750)/4+2454.080×(2.800×1.414/2)/[2×(2.800×1.414/2)2]=958.480kN
最大拔力：
N=(510.800+843.750)/4-3435.712×(2.800×1.414/2)/[2×(2.800×1.414/2)2]=-281.205kN
2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-2008的第5.9.2条)

其中 Mx,My──分别为绕X轴和绕Y轴方向计算截面处的弯矩设计值(kN.m)；
xi,yi──垂直Y轴和X轴方向自桩轴线到相应计算截面的距离(m)；
Ni──在荷载效应基本组合下的第i基桩净反力，Ni=Ni-G/n。
经过计算得到弯矩设计值：
压力产生的承台弯矩：
N=1.2×(510.800+843.750)/4+3435.712×(2.800/2)/[4×(2.800/2)2]=1019.885kN
Mx1=My1=2×1019.885×(1.400-1.250)=305.966kN.m
拔力产生的承台弯矩：
N=(510.800+843.750)/4-3435.712×(2.800/2)/[4×(2.800/2)2]=-274.883kN
Mx2=My2=-2×274.883×(1.400-1.250)=-82.465kN.m

四. 矩形承台截面主筋的计算

依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。

式中 1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，
1取为0.94,期间按线性内插法确定；
fc──混凝土抗压强度设计值；
h0──承台的计算高度。
fy──钢筋受拉强度设计值，fy=300N/mm2。
承台底面配筋:
s=305.966×106/(1.000×1.570×5000.000×1300.0002)=0.0022
=1-(1-2×0.0022)0.5=0.0022
s=1-0.0022/2=0.9989
Asx= Asy=305.966×106/(0.9989×1300.000×300.000)=785.379mm2
承台顶面配筋:
s=82.465×106/(1.000×1.570×5000.000×1300.0002)=0.0006
=1-(1-2×0.0006)0.5=0.0006
s=1-0.0006/2=0.9997
Asx= Asy=82.465×106/(0.9997×1300.000×300.000)=211.510mm2。
满足顶面和底面配筋要求的同时还应该满足构造要求!

五. 矩形承台截面抗剪切计算

依据《建筑桩基础技术规范》(JGJ94-2008)的第5.9.14条。
根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性，
记为V=2548.289kN我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式：

其中 ──计算截面的剪跨比,=1.500
ft──混凝土轴心抗拉强度设计值，ft=1.570N/mm2；
b──承台计算截面处的计算宽度，b=5000mm；
h0──承台计算截面处的计算高度，h0=800mm；
fy──钢筋受拉强度设计值，fy=300.000N/mm2；
S──箍筋的间距，S=200mm。
经过计算承台已满足抗剪要求，只需构造配箍筋!

六.桩身承载力验算

桩身承载力计算依据《建筑桩基础技术规范》(JGJ94-2008)的第5.8.2条
根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1274.144kN
桩顶轴向压力设计值应满足下面的公式：

其中 c──基桩成桩工艺系数，取0.750
fc──混凝土轴心抗压强度设计值，fc=16.700N/mm2；
Aps──桩身截面面积，Aps=0.5027m2。
经过计算得到桩顶轴向压力设计值满足要求,受压钢筋只需构造配筋!
桩身受拉计算，依据《建筑桩基技术规范》JGJ94-2008 第5.8.7条

受拉承载力计算，最大拉力 N=529.142kN
经过计算得到受拉钢筋截面面积 As=1763.806mm2。
综上所述,全部纵向钢筋采用构造配筋且配筋面积不能小于1763.806mm2
构造规定：灌注桩主筋采用6～12根直径12m～14m,配筋率不小于0.2%! 所有灌注桩配筋为：12φ14，φ6.5@200。桩顶以下5d范围内加密箍筋间距为150mm。桩长范围内每隔2m设一道直径φ12的焊接加劲箍筋。主筋混凝土保护层厚度不少于35mm。
七.桩抗压承载力计算

桩承载力计算依据《建筑桩基础技术规范》(JGJ94-2008)的第5.2.5和5.3.5条
根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1274.144kN
桩竖向极限承载力验算应满足下面的公式：
最大压力:

其中 R──基桩竖向承载力特征值；
Ra──单桩竖向承载力特征值；
K──安全系数，取2.0；
fak──承台下土的地基承载力特征值加权平均值；
c──承台效应系数
qsk──桩侧第i层土的极限侧阻力标准值，按下表取值；
qpk──极限端阻力标准值，按下表取值；
u──桩身的周长，u=2.5133m；
Ap──桩端面积,取Ap=0.503m2；
Ac──计算桩基所对应的承台净面积，去Ac=5.747m2；
li──第i层土层的厚度,取值如下表；
厚度及侧阻力标准值表如下:
序号 土厚度(m) 土侧阻力标准值(kPa) 土端阻力标准值(kPa) 土名称
1 15 20 0 粘性土
2 2 30 650 粉土或砂土
3 16 50 900 密实粉土

由于桩的入土深度为24m,所以桩端是在第3层土层。
最大压力验算:
Ra=2.513×(15×20+2×30+7×50)+900.000×0.503=2236.814kN
R=2236.814/2.0+0.113×105.000×5.747=1186.297kN
上式计算的R值大于等于最大压力958.480kN,所以满足要求!

八.桩抗拔承载力计算

桩抗拔承载力计算依据《建筑桩基础技术规范》(JGJ94-2008)的第5.4.5条
桩抗拔承载力应满足下列要求:

其中:

式中 Tuk──基桩抗拔极限承载力标准值；
i──抗拔系数；
解得:
Tgk=14.4×(0.700×15×20+0.750×2×30+0.700×7×50)/4=1800.000kN
Ggp=14.4×24×22/4=1900.800kN
Tuk=2.513×(0.700×15×20+0.750×2×30+0.700×7×50)=1256.637kN
Gp=2.513×24×25=1507.964kN
由于: 1800.000/2.0+1900.800>=281.205 满足要求!
由于: 1256.637/2.0+1507.964>=281.205 满足要求!

A09桩基础计算书
一. 参数信息

塔吊型号: QTZ63 自重(包括压重):F1=450.80kN 最大起重荷载: F2=60.00kN
塔吊倾覆力距: M=2454.08kN.m 塔吊起重高度: H=110.00m 塔身宽度: B=2.50m
桩混凝土等级: C35 承台混凝土等级:C35 保护层厚度: 50mm
矩形承台边长: 5.0m 承台厚度: Hc=1.350m 承台箍筋间距: S=200mm
承台钢筋级别: Ⅱ级 承台预埋件埋深:h=0.5m 承台顶面埋深: D=0.000m
桩直径: d=0.800m 桩间距: a=2.800m 桩钢筋级别: Ⅱ级
桩入土深度: 24.00 桩型与工艺: 泥浆护壁钻(冲)孔灌注桩
二. 塔吊基础承台顶面的竖向力与弯矩计算

1. 塔吊自重(包括压重)F1=450.800kN
2. 塔吊最大起重荷载F2=60.000kN
作用于桩基承台顶面的竖向力 F=F1+F2=510.800kN
塔吊的倾覆力矩 M=1.4×2454.080=3435.712kN.m

三. 矩形承台弯矩的计算

计算简图：

图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-2008的第5.1.1条)

其中 n──单桩个数，n=4；
Fk──作用于承台顶面的竖向力，Fk=510.800kN；
Gk──桩基承台和承台上土自重标准值，Gk=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=843.750kN；
Mxk,Myk──荷载效应标准组合下，作用于承台底面，绕通过桩群形心的 x、y 轴的力矩
