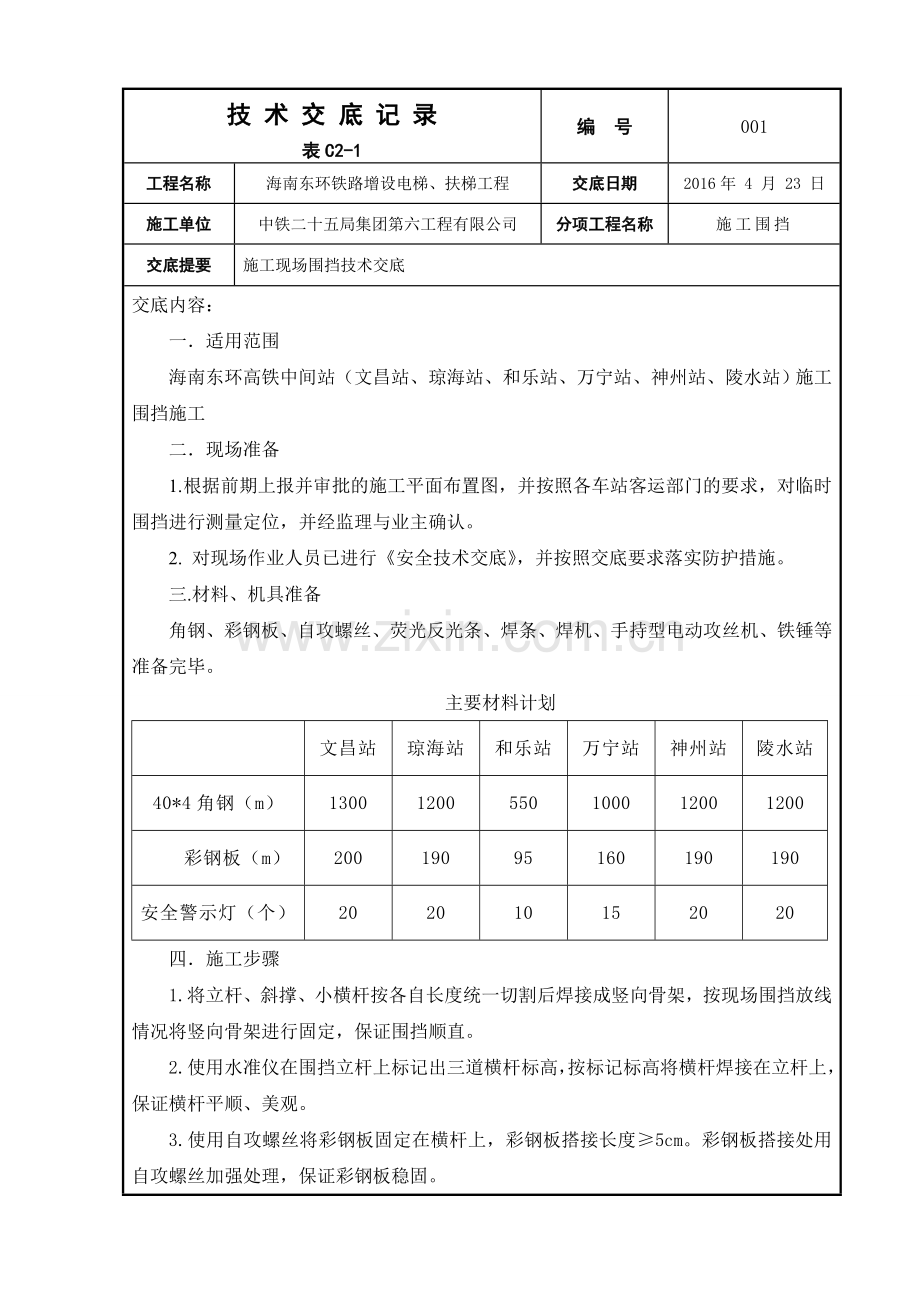

技 术 交 底 记 录
表C2-1
编 号
001
工程名称
海南东环铁路增设电梯、扶梯工程
交底日期
2016年 4 月 23 日
施工单位
中铁二十五局集团第六工程有限公司
分项工程名称
施工围挡
交底提要
施工现场围挡技术交底
交底内容：
一．适用范围
海南东环高铁中间站（文昌站、琼海站、和乐站、万宁站、神州站、陵水站）施工围挡施工
二．现场准备
1. 根据前期上报并审批的施工平面布置图，并按照各车站客运部门的要求，对临时围挡进行测量定位，并经监理与业主确认。
2. 对现场作业人员已进行《安全技术交底》，并按照交底要求落实防护措施。
三.材料、机具准备
角钢、彩钢板、自攻螺丝、荧光反光条、焊条、焊机、手持型电动攻丝机、铁锤等准备完毕。
主要材料计划

文昌站
琼海站
和乐站
万宁站
神州站
陵水站
40*4角钢（m）
1300
1200
550
1000
1200
1200
彩钢板（m）
200
190
95
160
190
190
安全警示灯（个）
20
20
10
15
20
20
四．施工步骤
1.将立杆、斜撑、小横杆按各自长度统一切割后焊接成竖向骨架，按现场围挡放线情况将竖向骨架进行固定，保证围挡顺直。
2.使用水准仪在围挡立杆上标记出三道横杆标高，按标记标高将横杆焊接在立杆上，保证横杆平顺、美观。
3.使用自攻螺丝将彩钢板固定在横杆上，彩钢板搭接长度≥5cm。彩钢板搭接处用自攻螺丝加强处理，保证彩钢板稳固。
4.粘贴荧光反光警示条、安装红色闪光警示灯、张贴“五牌一图”及企业logo、悬挂宣传标语等。
5.检查加固旅客出入主要区域和围挡薄弱区域。
五．出入口大门设置
施工现场出入口设置2m宽平开门，门柱采用40*40方钢立柱，门下设置橡胶万向轮。施工现场主出入口大门两侧围挡悬挂工程概况标识牌及工程简介牌、安全生产六大纪律牌、防火须知及防火责任牌、安全生产活动记录牌、安全目标控制要素牌、文明施工告示牌、施工现场平面布置图。
六·施工要求
1.围挡的搭设应整齐、严密、牢固、美观。
2.围挡施工过程中，彩钢板不能出现锈迹，要涂有保护材料。
3.围挡施工完毕，彩钢板与钢管之间、钢管与钢管之间必须连接牢固，不得有松动现象。
4.围挡施工完毕，板与板之间衔接平顺，直线段要在一条直线上；板与板之间不能留有缝隙，即在场外不能看见场内施工。

七．附图

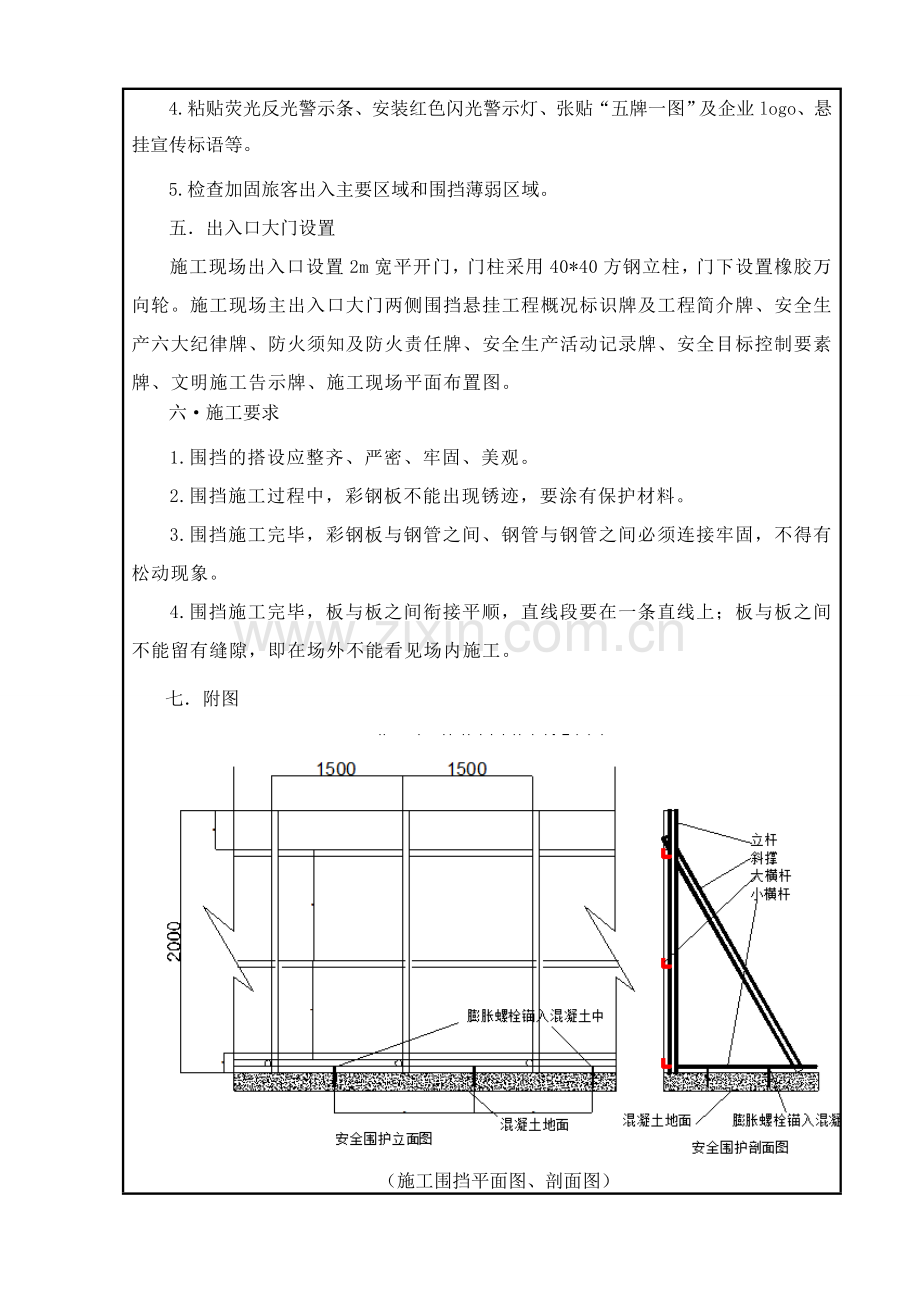

（施工围挡平面图、剖面图）

（成品效果图）
另附各站施工围挡平面设计图

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
3、 本交底共4页。
4、 如有异议请与工程部进行沟通进行变更。
