组合幕墙窗的施工方案

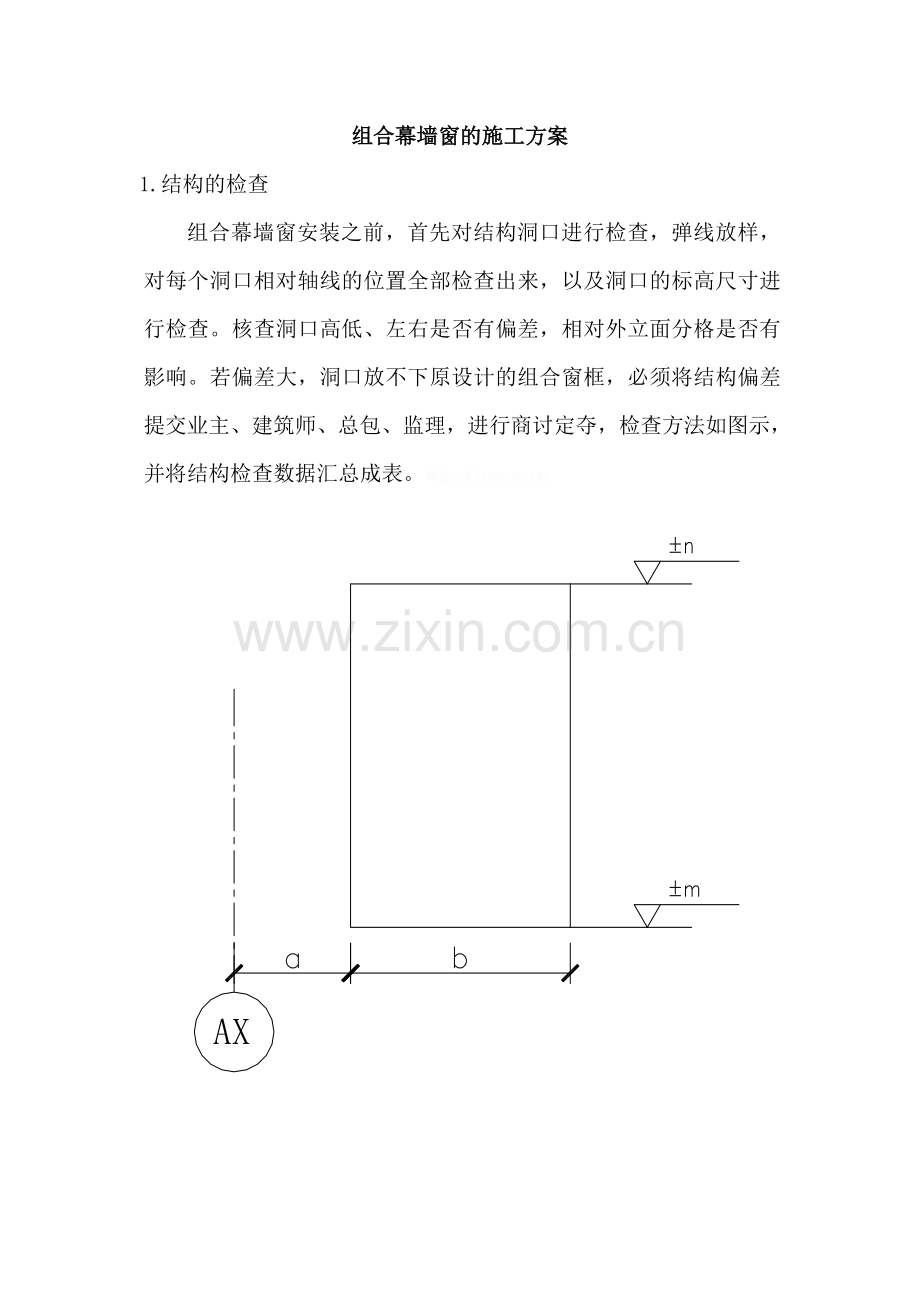

1.结构的检查
组合幕墙窗安装之前，首先对结构洞口进行检查，弹线放样，对每个洞口相对轴线的位置全部检查出来，以及洞口的标高尺寸进行检查。核查洞口高低、左右是否有偏差，相对外立面分格是否有影响。若偏差大，洞口放不下原设计的组合窗框，必须将结构偏差提交业主、建筑师、总包、监理，进行商讨定夺，检查方法如图示，并将结构检查数据汇总成表。矚慫润厲钐瘗睞枥庑赖。

2.组合幕墙窗竖料的安装
a.将组合幕墙窗的前后、标高尺寸弹在洞口上，外拉垂直钢丝线，作为组合幕墙窗安装的依据
b.首先将框料插入固定铁件，并垫上隔离垫，进行安装。但须控制窗框的进出与高低。
c.将窜心钢套筒焊在预埋件上，将防火斗插入型材上方。注意铝型材的保护，防止焊花破坏。（见下图）

d.套筒焊接完毕后，除渣、涂上二层防锈漆。然后进行竖框的固定。固定后用托线板进行检查垂直度。

3.组合幕墙窗横料安装
a.竖料安装检查完毕后，进行横框的安装。横框的安装，根据标高尺寸进行施工。
b.首先在竖料上进行固定挂件的安装，两端插件的水平高差应控制在1mm范围内（图示）。

c.固定挂件安装好后，进行和横料的安装。横料安装由上朝下进行，但要注意左右空隙，两面空隙均等。
d.横料安装后，用水平仪跟踪检查，在误差范围内，再进行扣线盖的安装。

4.玻璃的安装
a.玻璃安装之前，首先在横料上垫上二块长度不小于100mm的氯丁橡胶一类的弹性材料，厚度不超过玻璃为准，防止玻璃温度变化引起的热胀冷缩现象导致破坏。聞創沟燴鐺險爱氇谴净。
b.玻璃用真空吸盘吸起来后，将玻璃抬到比横料高一些，左面进竖向槽，然后向右移，使玻璃左右二面的空隙相等，搁在横料上。安装时，注意玻璃的正反面。残骛楼諍锩瀨濟溆塹籟。
c.玻璃安装就位后，安装上下扣线，塞隔离橡胶条，外表面清洁进行打胶工艺。打胶注胶应连续饱满。打完胶后用刀片刮密实。酽锕极額閉镇桧猪訣锥。

d.打胶的深度不应小于1/2的胶缝宽度。
