百度大厦 人防室出入口施工方案
目 录
1 编制依据 1
2 工程概况 1
3 基坑支护 1
4.防水施工 2
4.1作业条件 2
4.2防水施工 2
5.钢筋工程 3
5.1施工准备 3
5.2钢筋进场检查及验收标准 4
5.3钢筋施工要求 4
6.模板工程 5
6.1施工准备 5
6.2施工质量要求 6
7.混凝土工程 6
8.脚手架工程 7
9.回填土工程 7
10.雨季施工措施 7
11.紧急情况应急措施 8
12.安全生产措施 8
13.文明施工和环保措施 9

11 中建一局集团建设发展有限公司
百度大厦项目经理部

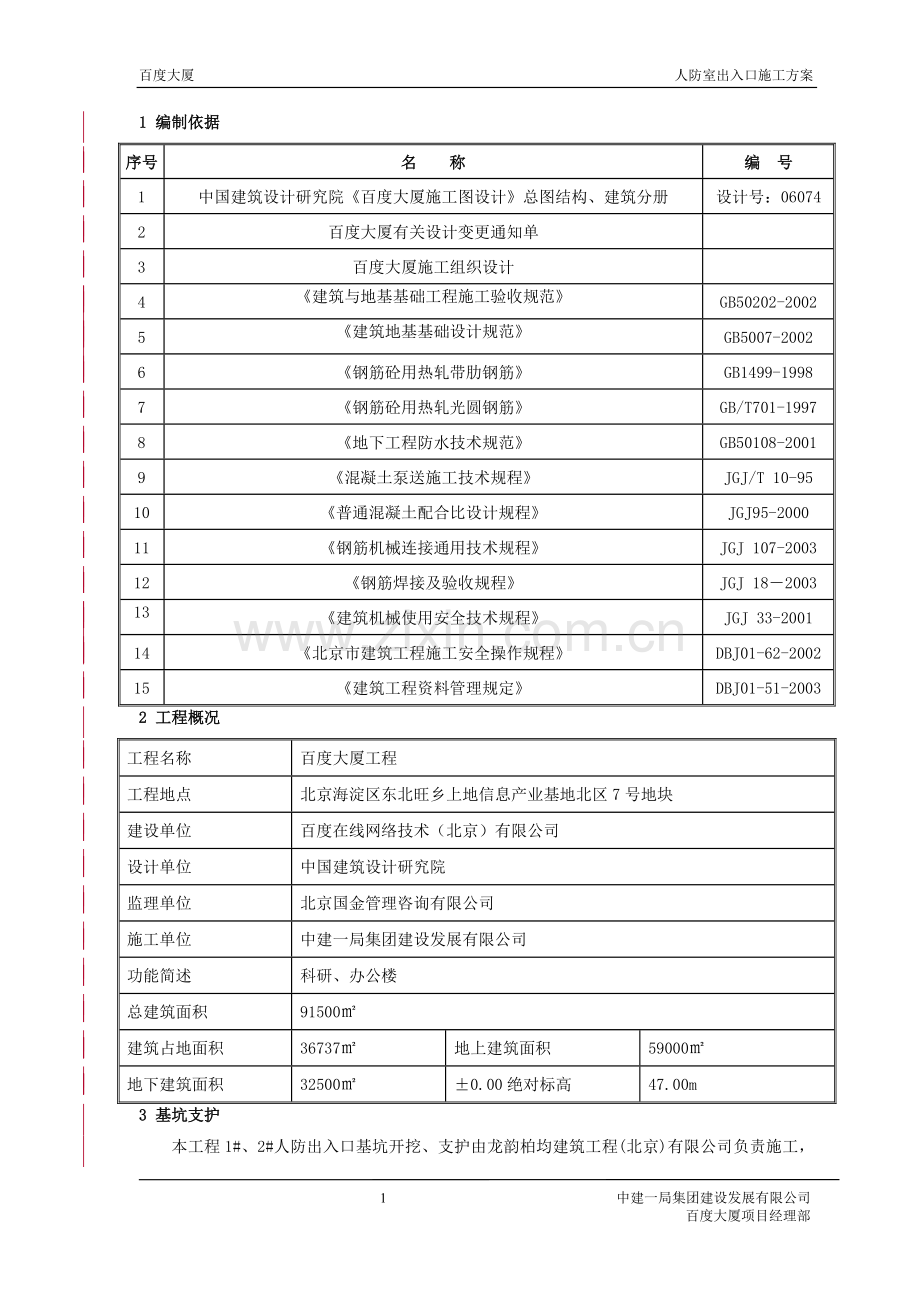

1 编制依据
序号
名 称
编 号
1
中国建筑设计研究院《百度大厦施工图设计》总图结构、建筑分册
设计号：06074
2
百度大厦有关设计变更通知单

3
百度大厦施工组织设计

4
《建筑与地基基础工程施工验收规范》

GB50202-2002
5
《建筑地基基础设计规范》

GB5007-2002
6
《钢筋砼用热轧带肋钢筋》
GB1499-1998
7
《钢筋砼用热轧光圆钢筋》
GB/T701-1997
8
《地下工程防水技术规范》
GB50108-2001
9
《混凝土泵送施工技术规程》
JGJ/T 10-95
10
《普通混凝土配合比设计规程》
JGJ95-2000
11
《钢筋机械连接通用技术规程》
JGJ 107-2003
12
《钢筋焊接及验收规程》
JGJ 18－2003
13

《建筑机械使用安全技术规程》
JGJ 33-2001
14
《北京市建筑工程施工安全操作规程》
DBJ01-62-2002
15
《建筑工程资料管理规定》
DBJ01-51-2003
2 工程概况
工程名称
百度大厦工程
工程地点
北京海淀区东北旺乡上地信息产业基地北区7号地块
建设单位
百度在线网络技术（北京）有限公司
设计单位
中国建筑设计研究院
监理单位
北京国金管理咨询有限公司
施工单位
中建一局集团建设发展有限公司
功能简述
科研、办公楼
总建筑面积
91500㎡
建筑占地面积
36737㎡
地上建筑面积
59000㎡
地下建筑面积
32500㎡
±0.00绝对标高
47.00m
3 基坑支护
本工程1#、2#人防出入口基坑开挖、支护由龙韵柏均建筑工程(北京)有限公司负责施工，详见本工程《人防出入口开挖、护坡工程施工方案》相关内容。
4.防水施工
4.1作业条件
(1) 基础垫层采用10cm厚C15细石砼垫层，要求平整，标高正确。
(2) 防水基层应当平整光滑，不得有松动、裂缝、空鼓、凹坑、起沙、掉灰等缺陷，遇突起物必须铲除干净。
(3) 防水基层表面平整度要求：用2米长直尺检查,直尺与基层间隙不应超过5mm空隙，如有凹凸不平、脚印等缺陷，必须立即进行处理，直至合格后方可施工。
(4) 阴阳角、立面内角和外角必须做成≥50mm的圆弧角。
(5) 防水基层含水率不大于9%，干燥程度的简易检验方法是：将1㎡卷材平坦干铺在防水基层上，静置3～4小时后掀开检查，基层覆盖部位与卷材上未见明显水印，即为合格。
4.2防水施工
(1) 1#、2#人防出入口底板、外墙、顶板根据设计要求，防水材料采用SBS高聚物改性沥青防水卷材施工。
(2) 1#、2#人防出入口地下竖向墙体防水收口在±0.00处，墙体防水甩茬为200mm。保护层为5厚聚乙烯泡沫塑料片材。节点做法详见下图：

附图1：人防出入口地下室外墙节点做法
(3) 1#、2#人防出入口顶板是种植土屋面，标高分别由1.600→2.550→3.980→5.120(女儿墙顶标高) 。节点做法详见下图：

附图2：人防室顶板屋面节点做法
(4) 防水卷材必须有北京市备案资料、产品质量认证书及出厂合格证、材质证明书，质量检测报告。防伪标识，且应对其它主要性能指标复验检查，材料进场后现场见证取样，进行复试检验。
(5) 防水卷材、密封膏、汽油等材料进场后要设专门库房存放,并配备充足的消防器材。
5.钢筋工程
5.1施工准备
(1) 1#（2#）人防出入口底板、墙体、顶板钢筋主要型号有：φ6、φ8、φ10、Φ12、Φ14、Φ16 、Φ18 、20等。
(2) 直径d≥20的钢筋的接头均采用直螺纹连接，满足规范Ⅰ级接头要求，其余为搭接绑扎的连接形式。
(3) 主要钢筋保护层厚度如下：
序号
构 件 类 别
保护层厚度（mm）
1
基础底板迎土面
40
2
挡土墙
40
3
顶板室外部分
25
5.2钢筋进场检查及验收标准
(1) 钢筋进场时现场材料员要检验钢筋出厂合格证、炉号和批量，钢筋进现场后，按有关标准的规定抽取试样作力学性能试验。检验所得的强度实测值应符合下列要求：
(a) 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25。
(b) 钢筋绑扎搭接接头和机械连接接头(直螺纹接头)，必须遵守专项操作规程施工，接头质量符合规范标准及验收规定。并按规定进行抽样试验，具有试验和检验报告。
(c) 钢筋复试合格后，方能使用。
(2) 钢筋表面应保持清洁。带有颗粒状或片状老锈、经处锈后仍有麻点的钢筋严禁使用。
5.3钢筋施工要求
(1) 底板、梁底钢筋保护层控制采用自制的水泥砂浆块，墙体采用塑料垫块放在外侧的水平钢筋上，梁的垫块放在主筋上。。基础底板下表面使用抗渗混凝土垫块，垫在底板下铁筋的下侧，基础结构外墙采用防水砂浆垫块。
(2) 钢筋接头位置应相互错开，板筋搭接接头在规定的搭接长度任一区段内，有接头的钢筋面积不大于钢筋总面积的25%。墙体钢筋搭接接头位置应相互错开50%，错开距离不小于500mm。
(3) 施工前，根据施工进度计划配备材料，并及时加工。所有加工材料必须有出厂合格证并按批量进行现场取样和见证取样，复试合格后方可配料，所有加工后的半成品必须分规格、牌号、部位堆放整齐，并挂牌堆放，不能混淆。
(4) 钢筋形状正确，无局部曲折，调直钢筋采用冷拉法，Ⅰ级钢筋冷拉率不宜大于4%。
(5) Ⅰ级钢筋末端须做180°弯钩，其圆弧弯曲直径D≥2.5d（d为钢筋直径），Ⅱ级钢筋末端须做90°或135°弯钩时，D≥4d，Ⅲ级钢筋末端须做90°弯钩，D≥5d。
(6) 箍筋末端的弯钩为135°，两钩必须平行，弯钩平直段长度不小于10d。
(7) 钢筋弯曲点处不得有裂缝，Ⅰ级钢筋只能进行一次重新弯曲调直，其它级别钢筋不得重新调直弯曲。
(8) 钢筋成型后允许偏差：

序号
名称
允许偏差
1
受力钢筋长度方向尺寸
±10
2
钢筋弯起点位移
±20
3
弯起钢筋的弯起高度
±5
4
箍筋边长
±5
(9) 钢筋的规格、形状、尺寸、数量、锚固长度、接头位置必须符合设计要求和施工规范规定。
(10) 浇筑混凝土时，竖向钢筋会受到混凝土砂浆的污染，因此，在混凝土浇筑完毕后，使用湿布将竖向钢筋上的水泥浆擦掉。保证混凝土对钢筋的握裹力。
(11) 其他施工及质量要求见本工程《钢筋工程施工方案》。
6.模板工程
6.1施工准备
(1) 1#（2#）人防出入口(K)轴+9000范围内底板35cm厚；(K)轴+9000外底板50cm厚，其中电梯井坑底板顶标高为-10.500m，排风机房、密闭通道、扩散室等其它底板顶标高为-8.93m,高低跨电梯底板支模详见下图。

图3：高低跨电梯部位模板支设示意图
(2) 在扩散室及通道处有两个洗消污水集水坑分别为：600×600×600mm和900×900×1000mm，集水坑支模详见下图。

附图4：集水坑支模大样图
(3) 在底板往上300mm处留设施工缝，加设300宽钢板止水带，下次浇筑前表面清理干净，进行接浆处理。详见下图。

图54：外墙导墙支模大样图
(4) 1#、2#人防出入口墙体厚30c0mm，墙高8930mm，采用15mm多层板支设，分两步施工。第一步：300mm导墙起～-4.650(结构标高)，第二步：-4.650(结构标高) ～±0.000.详见下图：

图65：外墙木模支设示意图
(5) 楼梯模板采用15mm多层板支设，详见下图。

图76：楼梯模板支设示意图
(6) 人防出入口顶板厚150。顶板采用满堂架钢管(或碗口架)支撑，立杆间距900×900mm，几字梁作为主次背楞，次楞间距200mm~～250mm，满足施工荷载要求。
6.2施工质量要求
(1) 模板及其支架、支撑必须有足够的强度、刚度和稳定性。
(2) 模板必须拼缝严密，接缝处贴海棉条，防止漏浆。
(3) 其它施工及质量要求详见本工程《模板工程施工方案》。
7.混凝土工程
主要施工方法及控制措施：
(1) 人防出入口底板为C35C30/S12抗渗砼；顶板、墙体C40C30/S8；顶板C40/S8抗渗砼。采用商品砼，砼质量能够满足施工及设计要求。
(2) 顶板、墙体浇筑均采用地泵浇筑。
(3) 砼车进场后，要派专人检测坍落度、砼抗渗标号等情况，保证砼质量符合要求。
(4) 墙体水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，在新浇混凝土与下层混凝土接槎处均匀浇筑320～5c30mm厚与墙体混凝土同强度等级的无石子砂浆，并及时浇筑混凝土。润滑用的无石子水泥砂浆应用铁锹入模。
(5) 在施工过程中对以下细部节点进行重点控制：混凝土地面分格缝的顺直美观。不同施工部位顶面标高的控制，如：底板的变标高处、人防顶板的变标高部位等。
(6) 其他施工要求及措施见本工程《混凝土工程施工方案》。
8.脚手架工程
外架采用钢管脚手架，采用双排落地式脚手架，立杆纵距0.8米（根据肥槽宽度确定），立杆间距1.5米，步距1.8米，操作架上满铺脚手板。施工要求详见本工程《地下室脚手架施工方案》。
9.回填土工程
(1) 本工程地下室外墙肥槽回填材料在距离墙体500m范围内为2：8灰土分层回填、夯实，离外墙500范围以外采用素回填土。详见下图。

图87：外墙回填土分层示意图
(2) 回填土人工分层铺设，回填采用铲车回填，人工配合。，蛙式打夯机夯实。回填土夯实后的干重容量不得小于16KN/m3,有机物的含量不大于5%。
(3) 其他相关内容详见本工程《回填土施工方案》。
10.9雨季施工措施
9.1、雨期施工管理目标
雨期施工主要以“预防为主”，采取防雨和加强排水相结合的措施，确保雨期施工生产的正常进行，尽量减少因季节性气候对工程施工的影响，加强雨期施工的信息反馈。
其他相关内容9.2、施工领导小组机构
为保证工程安全有序的进行，项目经理部成立雨期施工领导小组，具体落实雨期施工前的各项准备工作及解决雨期施工中的生产问题。详见本工程《2008年雨期施工方案》。
1011.紧急情况应急措施
如发生质量问题，立即上报有关单位，并在24小时内递交有关质量问题的书面详细报告，包括时间、部位、细节描述、产生原因、处理的措施等。
1) 结构施工过程中，若基坑变形突然加大，应立即停止施工，并及时回填，也可以在其背后进行挖土卸荷，以保证基坑的稳定。
2) 若局部存水，可以采用明排集中，用潜水泵抽到地面排水系统。
3) 其他相关内容详见百度大厦《紧急情况应急预案》的相关内容。
121.安全生产措施
安全施工
11.1安全组织机构
安全总监
责任工程师
总工程师
项目经理
生产经理
施工队

11.2安全生产措施
1) 现场要建立健全的安全领导小组。
2) 全体人员应认真执行各工种的安全操作规程及有关规定。
1. 施工前，施工负责人要向操作人员做专项技术安全交底，关键部位要下技术指导书。
2. 施工人员进入现场要服从安全员的指挥和监督。进场施工人员必须符合有关北京市劳务人员用工的有关规定及条例，证件齐全。
3. 施工人员进入现场要进行“三级”安全教育。
4. 每天班前五分钟，施工负责人必须做施工安全注意事项专项交底。
5. 现场电器设备要有漏电保护器，电缆应设可靠绝缘。
6. 各种机电设备均应设专人负责管理，电工持证上岗。
7. 现场用电设备必须实行三级供电，两级保护。
8. 夜间施工，工地应有足够的照明。
9. 浇筑砼前必须检查模板支撑是否可靠、扣件是否松动。
10. 地下室人防出入口外墙与护坡间距较小，施工时也要引起注意，防止上部落物，防止人身伤害。
11. 操作架上严禁超量堆放钢筋材料。
混凝土泵送设备的主要安全措施
泵车操作工必须是经培训合格的有证人员，严禁无证操作。
泵管的质量应符合要求，对已经磨损严重及局部穿孔现象的泵管不准使用，以防爆管伤人。
泵管架设的支架要牢固，转弯处必须设置井字式固定架。泵管转弯宜缓，接头密封要严。
泵车料斗内的混凝土保持一定的高度，防止吸入空气造成堵管或管中气锤声和造成管尾甩伤人的现象。
泵车安全阀必须完好，泵送时先试送，注意观察泵的液压表和各部位工作正常后加大行程。在混凝土坍落度较小和开始起动时使用短行程。检修时必须卸压后进行。
混凝土浇筑结束前用压力水压泵时，泵管口前面严禁站人。
12. 使用小型电动工具如切割机、电钻必须专人负责，电动工具必须防护齐全可靠，使用完后必须关掉电源开关。
13. 泵车操作工必须是经培训合格的有证人员，严禁无证操作。
14. 泵管架设的支架要牢固，转弯处必须设置井字式固定架。泵管转弯宜缓，接头密封要严。
15. 泵车料斗内的混凝土保持一定的高度，防止吸入空气造成堵管或管中气锤声和造成管尾甩伤人的现象。
13.文明施工和环保措施
各项施工任务，做到工完场清。
混凝土罐车撤离现场前，应用水将下料斗及车身冲洗干净（场内设有洗车池和洗泵池）。
夜间施工，工地应有足够的照明。
