龙女坝工程挡水工程施工组织设计.doc

龙家坝挡水工程投标书 合同编号： TPZB-YLLJX-2011-TJ 技术文件

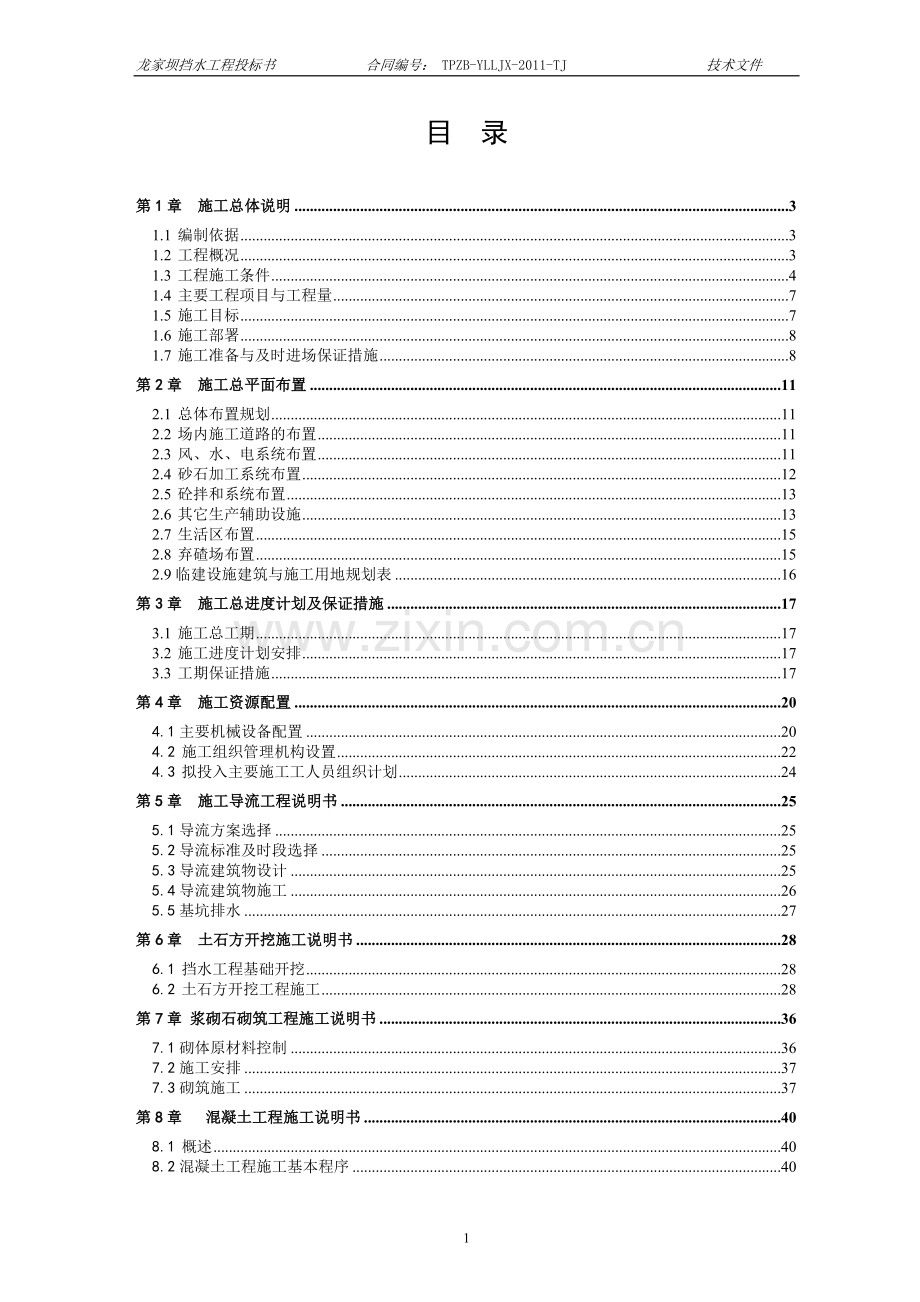

目 录

第1章 施工总体说明 3
1.1 编制依据 3
1.2 工程概况 3
1.3 工程施工条件 4
1.4 主要工程项目与工程量 7
1.5 施工目标 7
1.6 施工部署 8
1.7 施工准备与及时进场保证措施 8
第2章 施工总平面布置 11
2.1 总体布置规划 11
2.2 场内施工道路的布置 11
2.3 风、水、电系统布置 11
2.4 砂石加工系统布置 12
2.5 砼拌和系统布置 13
2.6 其它生产辅助设施 13
2.7 生活区布置 15
2.8 弃碴场布置 15
2.9临建设施建筑与施工用地规划表 16
第3章 施工总进度计划及保证措施 17
3.1 施工总工期 17
3.2 施工进度计划安排 17
3.3 工期保证措施 17
第4章 施工资源配置 20
4.1主要机械设备配置 20
4.2 施工组织管理机构设置 22
4.3 拟投入主要施工工人员组织计划 24
第5章 施工导流工程说明书 25
5.1导流方案选择 25
5.2导流标准及时段选择 25
5.3导流建筑物设计 25
5.4导流建筑物施工 26
5.5基坑排水 27
第6章 土石方开挖施工说明书 28
6.1 挡水工程基础开挖 28
6.2 土石方开挖工程施工 28
第7章 浆砌石砌筑工程施工说明书 36
7.1砌体原材料控制 36
7.2施工安排 37
7.3砌筑施工 37
第8章 混凝土工程施工说明书 40
8.1 概述 40
8.2混凝土工程施工基本程序 40
8.3 混凝土工程施工顺序 40
8.4 砼施工分层分块 40
8.5 模板工程 41
8.6 钢筋工程 43
8.7 混凝土浇筑 46
第9章 灌浆工程施工说明书 50
9.1 施工程序 50
9.2 施工布置 50
9.3 灌浆材料 50
9.4 施工工艺流程 50
9.5 预埋灌浆管 50
9.6 钻孔 51
9.7 灌浆 51
9.8 质量检查 52
第10章 施工质量保证措施 53
10.1 质量保证措施规划 53
10.2 施工质量目标 54
10.3 质量保证体系 54
10.4 质量管理组织机构及其职责 55
10.5 与施工质量有关的人员主要职责 57
10.6 质量控制网络 60
10.7 施工质量控制措施 61
10.8 施工质量保证措施 63
10.9 施工质量持续改进措施 67
第11章 施工安全保证措施 68
11.1 施工安全生产规划 68
11.2 施工安全方针与目标 68
11.3 安全生产保证体系 68
11.4 安全生产教育保证 69
11.5 施工安全管理组织体系 71
11.6 安全管理技术保证措施 72
11.7 安全生产的经济保证 73
11.8 雨季施工安全保证措施 74
11.9 施工现场安全技术措施 75
11.10 本工程施工应着重注意的安全事项 76
第12章 环境保护及文明施工措施 80
12.1 建立环境保护和文明施工组织机构 80
12.2 环境保护目标 81
12.3 环境保护措施 82
12.4 文明施工措施 86
第13章 高温、雨季的施工及保修期的工作安排措施 89
13.1 高温季节施工措施 89
13.2 雨季施工措施 89
13.3 保修期的工作安排措施 90
附表:1、龙家坝挡水工程施工进度计划表 92

第1章 施工总体说明
1.1 编制依据
（1）重庆市酉阳县龙家坝挡水工程招标文件（合同编号：TPZB-YLLJX—2011—XJ）；
（2）现场实地踏勘情况；
（3）国家现行相关工程建设法规和当地政府有关地方性法规和规定；
（4）国家和水利行业颁布的相关现行技术标准和规程、规范；
（5）我单位质量管理、安全管理、文明施工管理等方面的文件；
（6）我单位水电站工程施工工法；
（7）制定的重庆市酉阳县龙家坝挡水工程的施工目标。
1.2 工程概况
细沙河流域系阿蓬江流域左岸一级支流，乌江的二级支流，发源于湖北省咸丰县大平乡（坪坝营）灰千梁子(标高1280m)，北东流向，在茨竹溪进入酉阳县境，过木叶乡的小咸井村时右纳浪鼓溪(60.5 km2)和大云沟(28.9 km2)，经毛坝乡的细沙村,在细沙口左汇翘溪沟(8.74km2)，黄桶泉下400m进入黔江区境，在两河镇汇入阿蓬江，河长60km，总流域面积557km2，比降6.51‰；重庆境内河长43km，流域面积429km2；其中酉阳县境内河长31.7km，落差201m，县境内平均比降6.23‰，出口流域面积272km2。
龙家坝水电站由拦河大坝、进水口、引水隧洞、调压井、发电厂房、升压站及进厂公路等组成。其工程规模为：
（1）新建一座砼砌石双曲拱坝，最大坝高85m,坝顶轴线长约190m,正常蓄水位590.00m,相应库容2940万m3。坝顶设有溢洪道，安装3×10m×6.3m钢质弧形闸门。
（2）引水系统：
A、岸塔式进水口，进口底板高程540.0m;进水塔工作桥面高程593.00m;进水塔屋面高程603.00m.
B、引水压力隧洞，内径4m,总长1800 m3
C、调压井：底板高程537.00m;　井顶高程600m
D、压力钢管：内径2.55m；全长250 m；壁厚14mm.
（3）发电厂房：设计正常尾水位为500.00 m；厂房尺寸45.5 m×12.7 m×25 m.
（4）升压站：34.0 m×32.2 m.
（5）进厂房公路一条，宽5m、长约0.8Km；漫水桥一座。
上坝防汛公路一条，宽5m、长约1.0Km;3×10.0m钢筋砼平板桥一座。
电站总装机2×5500Kw,多年平均发电量4000万Kwh,年利用3600小时。主体工程土石方开挖7.5万m3；洞挖石方1.6万m3；浆砌石方8.9万m3；混凝土和钢筋混凝土3.33万m3；帷幕灌浆3000m;固结灌浆4000m;水泥25000t；钢筋472t；钢材310t；工程静态总投资1.2亿元。
1.3 工程施工条件
1.3.1 工程地质条件
细沙河流域位于西南地台中东部，四川盆地东南缘，属鄂黔台褶皱带。区内地形总体上为北东高南西低，山势雄伟陡峭，区内最高峰为千梁子，标高1938.8m，最低的出口处两河口仅为378m，相对高差达1560m，属于构造溶蚀地形的深切中低山区。
建库河段河谷狭窄，岸坡陡竣，地形坡角40～50°，以纵向谷为主，河谷剖面形态多为开口较对称“V”型。水库正常蓄水位590m，坝前水位抬升约76m，回水长约9.98km，河床平均比降约8.7‰。库区范围内出露地层为寒武系上统毛田组（∈3m）、奥陶系下统南津关组（O1n）、分乡组（O1f）、红花园组（O1h），岩性为灰岩、白云岩夹页岩，在河谷底部及两岸斜坡零星堆积有第四系松散堆积层。
坝址区岩体为灰岩、白云岩夹页岩，属强透水岩层。设计大坝基岩体透水率以小于3Lu作为相对隔水层。坝址防渗左岸接大湾组区域隔水层，右岸接南津关组页岩相对隔水层或弱透水层，大坝防渗帷幕线长约186m。防渗帷幕总深度约2510m，固结灌浆总深度3730m。
龙家坝水电站发电厂房位于坝址下游马家堡，距坝址约7.4Km，下距渝怀铁路约0.6Km。场地地形平缓，厂址河边见基岩出露，岩性为志留系下统龙马溪组（S1Ln）页岩；河床高程474～476m，为砂卵砾石层，厚度1.0～3.0m。厂址后缘地貌上呈一鼓出山脊地形，为顺向坡，地形坡角25～40°，岩层倾角54°，大于地形坡角，自然斜坡稳定。地表大多基岩裸露，风化强烈，岩性为志留系下统龙马溪组（S1Ln）页岩，厂房工程地质条件较好。
引水隧洞工程地质条件：隧洞位于右岸，长7.169Km。穿越奥陶系下统南津关组（O1n）、分乡组（O1f）、红花园组（O1h）、大湾组（O1d）、奥陶系中上统（O2+3）、志留系下统龙马溪组（S1Ln）地层，岩性为灰岩、白云岩、泥质灰岩、页岩、粉砂岩，隧洞轴线与地层走向基本一致，局部岩溶发育段为Ⅳ类；进口段为灰岩，属坚硬岩，成洞条件好，出口段为页岩、粉砂岩，属软岩，成洞条件较差。
1.3.2 工程水文及气象条件
细沙河流域属中亚热带湿润季风气候区，全年四季分明，气候温和而冷暖不均，雨量充沛而分配不均，云雾多、霜雪少、日照少、无霜期长、垂直气候明显，灾害天气频繁。冬干冷、少酷寒、春暖湿、夏季多雨常有伏旱，秋凉多绵雨等特点。
据酉阳县气象站1959年～2008年资料统计多年平均降雨量1349.8mm，年降水最多1928.7mm，年最少849.7mm；多年平均气温14.9℃，极端最高气温38.1℃，极端最低气温-8.4℃；多年平均日照时数1123h，多年平均无霜期288d;多年平均蒸发量(20cm蒸发器)883.8mm；多年平均风速1.3m／s，多年瞬时最大风速18m／s。
（1）洪水：采用暴雨资料按推理公式法推求设计洪水，并以濯河坝水文站设计洪峰流量用水文比拟法计算印证。龙家坝电站设计洪水洪峰成果见下表。
表8.1-1 　　　　　 龙家坝电站设计洪水成果表
频率(%)
断面
0.2
0.33
0.5
1.0
2.0
3.33
5.0
10.0
20.0
龙家坝坝址
1606
1491
1401
1219
1051
939
861
700
500
龙家坝厂房
1693
1567
1469
1277
1102
972
885
704
507
洪水总量按面积比的1.0次方推算，见表8.1-2。
表8.1-2 　　　　　 龙家坝电站坝址设计洪水总量成果表 　 　 单位:万m3
频率(%)
断面
0.2
0.33
0.5
1.0
2.0
3.33
5
10
20
龙家坝坝址
6334
5861
5491
4895
4279
3806
3457
2820
2163
(2)分期洪水：本工程流域无实测水文资料，采用水文比拟法，移用邻近流域阿蓬江濯河坝站分期洪水作为本工程分期设计洪水。成果见下表8.1-3。

表8.1-3 　　　　 龙家坝电站分期洪水成果表
地址
频率(%)
2.0
3.33
5.0
10
20
龙家坝
坝址
5～9月
986
863
784
615
443
1月
12.7
9.93
7.82
5.65
4.33
2月
96.6
62.0
38.4
18.7
11.5
3月
177
113
70.4
34.7
21.0
4月
311
226
162
103.1
71.8
10月
153
115
86.6
58.6
42.9
11月
163
111
74.1
41.3
26.9
12月
35.6
22.8
14.2
6.88
4.21
11～3月
146
112
85.5
59.6
44.3
龙家坝
厂房
5～9月
1079
944
858
673
485
1月
14.5
11.4
8.95
6.46
4.95
2月
110
70.9
44.0
21.4
13.1
3月
202
130
80.5
39.7
24.0
4月
355
258
185
118
82.1
10月
175
131
99.1
67.1
49.0
11月
187
127
84.7
47.2
30.7
12月
40.7
26.1
16.2
7.9
4.8
11～3月
167
128
97.8
68.2
50.7

1.3.3 对外交通条件
工程地处深山峡谷，目前交通还不是十分方便。龙家坝水电站有公路通往汪家坝，需修公路至坝址。施工所需的钢筋、木材、炸药、汽油、柴油、水泥等材料需在酉阳县城购买，材料、物资、设备运输均采用汽车运输。在工程施工前应修建生产、生活设施至各施工工作面的场内公路及对外公路新建或改（扩）建；龙家坝水电站工程需整修对外交通公路15km，新修对外交通3.0km，架设交通桥梁一座，长30m，施工场内交通2.5km。
龙家坝水电站枢纽施工用电需架设35kv供电线路3.5km至工地。
生产及生活用水取自细沙河，经调查分析，工程区域内的细沙河水质状况良好，符合生产和生活用水标准，可直接用于生产用水，经适当处理后，可用于生活用水。
坝址处通讯电缆和无线通讯覆盖网已形成，通讯条件便利。
1.3.4 施工供电条件
施工电源线路：发包人负责设计、架设10kV施工电源线路至变压器的高压侧（含变压器安装），低压线路由承包人自行负责，承包人考虑应急事故电源。
1.4 主要工程项目与工程量
根据招标资料，本标段工程的主要工程项目与工程量如表1-1所示。
表1-1 主要工程量汇总表
编号
工程项目
土方
开挖(m3)
石方
开挖(m3)
石方洞挖(m3)
浆砌石(m3)
砼(m3)
水泥
（t）
钢筋(t)
一
挡水工程
4154
37388

86642
24782
12869
189
二
导流围堰工程
5028
3200

1375
180
149

三
引水工程
2624
955
28669

5426
1584
136.5
四
发电厂房工程
5400
4000

1010
2830
897
126
五
升压变电工程
2668

430
160
77
21

合计
19874
45543
28669
89457
33378
16276
472.5
1.5 施工目标
1.5.1 工期目标
工程计划开工时间为2011年6月20日，完工时间为2014年10月20日，总工期40个月。
1.5.2 质量目标
严格按照国家水力电力部颁布的《水利水电工程施工和验收规范》及相关规范要求进行施工和检验，对施工全过程实施持续有效的控制，确保本工程单元工程质量合格率100%，优良率80%以上，创建优良工程。
1.5.3 安全目标
安全符合国家有关规定和标准，做到 “三无一杜绝”和“一创建”。“三无”即无工伤死亡事故，无交通死亡事故，无火灾、洪灾事故；“一杜绝”即杜绝重伤事故和重大机械设备事故；“一创建”即创建安全文明工区。
1.5.4 环境保护与文明施工目标
遵守有关环境保护法规，树立全员环保意识，在保证工程质量和工期的前提下，最大限度地减少对环境的污染，创造良好的环境条件，建设“环保的”重庆市酉阳县龙家坝挡水工程。
按照国家和当地政府对建筑施工现场文明施工的有关规定实施文明施工，做文明人，创国家标准化的文明工地。
1.6 施工部署
确保挡水工程施工，兼顾其他工程。
挡水工程是本工程控制工期的关健项目，必须确保本工程的各项资源的投入。
1.7 施工准备与及时进场保证措施
施工前期准备工作对施工的顺利进展影响很大，是保证均衡和连续施工的重要前提。项目实施时，将尽快拟定《准备工作计划》，按计划进行施工准备，同时在业主协助下办理好法定手续，并与交通、电力、公安等部门建立联系，协调工作。施工准备工作顺序如图1-1。

图1-1 施工准备工作顺序图

1.7.1 组织管理机构准备
中标后尽快组建现场项目部，签订工程承包合同，明确管理目标和经济责任。
1.7.2 技术准备
（1）熟悉、审查图纸和有关资料，领会设计意图和建设单位要求，做到心中有数。
（2）收集资料：进行实地调查，了解现场实际情况。
（3）深化施工组织设计：根据施工图纸和合同要求，并根据进一步调查的资料，深化细化编制《施工组织设计》，以指导现场施工生产。
（4）编制施工预算。
（5）做好各类原材料的检验工作和混凝土的试配工作。
（6）做好施工前期技术交底工作。
1.7.3 现场准备
（1）施工现场测量：建立测量控制网，相应设置永久性坐标桩和水准基桩，并进行建筑物定位放线。
（2）“三通一平”准备：按照施工总体布置的要求，做好路通、水通、电通和场地平整。
（3）临时设施的准备：临时设施包括现场施工人员的办公、生活用的临时房屋建筑和施工生产辅助企业（如混凝土拌和站、停车场、模板加工场、钢筋加工场等）及各类仓库。上述临时设施按施工总体布置的位置定位建造。
1.7.4 材料准备
根据材料需用量计划，确定材料来源，与砂石料场、水泥生产厂家等材料供应商签定材料供应合同，同时进场后应尽快修建各类材料堆场，组织部分材料进场，做好材料前期储备工作。
1.7.5 机械设备准备
施工机械设备是保证施工进度的关键所在，应根据机械设备计划，提前准备，配套落实，按计划进场，确保施工的连续性。进场前要检验设备的性能状态，进场后及时进行查对和试运转，并加强保养维护。
1.7.6 做好季节性施工准备工作
按照施工组织设计要求，对雨季和高温季节的施工，落实技术措施和增加投入的机具、材料等。
1.7.7 劳动力准备
（1）投入本工程的施工队伍由我单位有同类工程施工经验的专业队伍组成。应根据施工进度计划和工程量情况编制劳动力计划，落实施工队伍，并分级签定劳务合同。
（2）进场前，须进行安全、文明施工和环境保护等方面的教育。
（3）贯彻“持证上岗”制度，对施工中所需的特殊工种和新技术工种，应按计划组织培训，合格后上岗。
（4）开工前，要向参与施工的全体人员进行动员，调动施工人员的生产积极性。同时还应组织技术交底，落实技术责任制，健全岗位责任制。
第2章 施工总平面布置
2.1 总体布置规划
本工程施工布置主要内容有：施工场内道路的布置；施工供风、水、电系统布置；砂石料系统；混凝土生产系统；辅助生产设施；临时生活区等。具体布置详见附图2-1《施工平面布置图》。

2.2 场内施工道路的布置
本工程场内交通运输主要为天然建筑材料块石料、土料和砂石骨料的运输以及土石开挖出碴、土石回填、砼等运输。天然建筑材料就地开采，采用公路运输至各用料点。成品料运输运距1.5km。
各施工场地、施工工厂、仓库、生活区及弃碴场均以公路沟通，形成场内交通网。为连接工程区与各取料场、弃碴场，需修建临时施工道路，本工程需新建临时施工道路4km，（其中：大坝处2km，引水隧洞2个支洞1km，厂房处1km），设计行车道宽4.0m，泥结石路面，与进场公路相接。（见交通工程量表10.5－1）。
施工交通工程量表
项目
土石方开挖（m3)
泥结石填筑（m3)
浆砌块石（m3)
路沿砼(m3)
对外交通工程
整修、改造15km，路面宽6m
9000
4000
50
1800
新修进场公路3.0km，路面宽4m
6000
3600
150
360
新架公路桥梁一座，长30m
216

228
30
场内交通工程
大坝场内公路2.0km，路面宽4m
6000
2400
100
240
厂房隧洞公路2.0km，路面宽4m
6000
2400
100
240
合计
27216
12400
668
2670

2.3 风、水、电系统布置
2.3.1施工用风
本工程施工用风主要为大坝、导流洞、引水隧洞开挖和厂房基础石方开挖用风。
根据施工总进度计划及用风量计算，本工程在坝区左岸布置空压站一座，砂石料场配移动式空压机；引水隧洞6个掘进工作面各一座、厂房一座。施工用风设备配置见下表。
表10.5-2 施工用风设备配置表
部位
空压机
台数
排气量m3/min
需风量m3/min
备注
坝址左岸
4L-20/8
2
2×20
40
左右岸坝体、导流明渠
4L-10/8（备用）
1
10
隧洞6个掘进口
4L-20/8
6
20
120
引水隧洞
厂房
4L-20/8
1
20
20
厂房开挖
合计

10

2.3.2施工用水
工程施工用水、施工机械用水、施工辅企用水、砂石加工厂用水及生活用水。根据工程施工特点，左岸设置砼拌和系统、施工工厂及生活设施等，因此在左岸设独立的供水设施。坝址上游设一处取水泵站，水源自细沙河取水。
施工用水设备配置见下表10.5-3。
表10.5-3 施工用水设备配置表
项目
供区用水量（m3/h）
水泵型号
流量（m3/h）
扬程（m）
配套电机
台数
备注
型号
功率(kw)
水库大坝
40
80DFL54－14
54
98

22
1
设水池一座100m3
引水隧洞
40
65DFL24－12
24
84

11
2
设水池二座50m3/座
发电厂房
40
80DFL54－14
54
98

22
1
设水池一座100m3
2.3.3施工用电
本工程施工用电高峰负荷为1000kW。在坝址附近有一35kv供电线路经过，可T接下来经35KV变压器降压后作为10KV施工电源。能满足工程用电要求。从该线路导线上下引10kv线路至坝址区、引水隧洞区、厂房区临时开关所，作为施工临时用电，施工临时开关所分别建在坝址左岸附近，拟设一台S9-1200/35变压器；厂房施工处、引水隧洞出口一台S9-1200/35变压器；二处支洞各一台S9-200/35变压器；从主变压器低压侧分别架设至采石场、砂石及混凝土系统、左岸坝头共两回10KV线路。
2.4 砂石加工系统布置
1)砂石料需用量
本工程主体工程混凝土33378m3，整个工程共需成品砂石料约38385万m3。
2)人工砂石料系统加工系统生产规模
根据施工进度计划安排，高峰期砼浇筑强度约2000m3/月，系统高峰期共需生产砂石料约2500m3/月。由于高峰期仅持续一个半月，且前期加工能力过剩，可通过砂石储备调节满足砂石料需要，设计的生产能力按次高峰强度考虑一定不均衡系数进行确定。
根据《施工组织设计规范》（SDJ338-89）的规定，加工系统工作制度为：月工作25d。日工作班制：两班制14h，三班制20h。本加工系统碎石采用两班制，制砂采用二班制。由此确定本系统砂石加工厂碎石生产规模为8.0m3/h的处理能力，制砂生产规模为7.0m3/h的处理能力。

2.5 砼拌和系统布置
砼拌和系统布置在左岸，砼生产系统由水泥等储运系统、搅拌站拌和系统、成品料仓和配料系统等部分组成。
根据混凝土浇筑高峰强度和浇筑仓面要求，混凝土系统采用2×0.7m3混凝土拌和站。
混凝土生产系统内设置一个储量为400t的袋装水泥仓库，水泥总储量可满足施工高峰4d的用量。
引水隧洞进出口各设置砼生产系统一处，两个隧洞支洞处各设置砼生产系统一处，均由水泥等储运系统、搅拌站拌和系统、成品料仓和配料系统等组成。
厂房施工处设置砼生产系统一处，由水泥等储运系统、搅拌站拌和系统、成品料仓和配料系统等组成。

2.6 其它生产辅助设施
由于施工运输交通不便，本着有利生产，方便生活等原则，减少临建费用，临建设施布置因地制宜，大坝建设、引水隧洞进口等临建设施布置在大坝上游左岸；二个隧洞支洞各设一处；引水隧洞出口、厂房施工临建设施集中布置于左岸下游靠近原铁路建设施工便道右侧的阶地。
根据本工程施工的需要在现场设置机械修理厂、钢筋加工厂、木材加工厂，均随各施工点布置。
工程以机械施工为主，人力施工为辅，根据施工进度计划，主体工程（含导流工程）高峰期施工人数为220人。经计算，施工工厂、施工仓库和生活福利设施总计建筑面积8740m2，占地面积18300m2，具体项目、生产规模和面积详见表10.5-5。
根据工程施工需要设置的其他生产辅助设施主要有：木材加工厂、钢筋加工厂、机械维修厂及停放场、综合仓库、炸药库、油库等。
2.6.1 木材加工厂
木材加工厂主要负责工程木模板制作等。其结构型式采用石棉瓦结构，加工厂建筑面积50m2，占地面积为200m2。
2.6.2 钢筋加工厂
钢筋加工厂紧邻木材加工厂旁。建筑为石棉瓦结构，加工厂建筑面积为50m2，占地200m2。钢筋场内配钢筋调直机1台，切断机1台，弯曲机1台，以及其它附属设备。
2.6.3 机械维修厂及停放场
机械维修厂及停放场主要负责施工机械设备维修、保养等工作。建筑结构为谷达、石棉瓦结构。维修厂建筑面积为30m2，考虑设备停放，占地总面积为200m2。
2.6.4 综合仓库
综合仓库主要用于存放劳保、五金、化工、电料、管材、型钢、配件及小型机电设备等。布置在进口生厂区内。建筑结构为砖木结构，建筑面积为50m2，占地面积100m2。
2.6.5 现场试验室
现场试验室布置在生活区内。建筑结构为砖木结构，建筑面积为40m2，占地面积80m2。
2.6.6 火工品仓库
火工品仓库拟集中布置在一处。待进场后，投标人将请发包人邀请有关部门在指定的区域修建火工品仓库。火工品仓库采有砖混结构，四周用铁丝网围护。相应建筑面积：炸药库30m2，雷管库8m2，加工室10m2，导火线库8m2，值班室12m2，合计68m2，占地80m2。
2.6.7 油库（加油站）
油库集中布置在一处，具体位置待进场后确定，主要供大型开挖、运输机械施工用油。加油站建筑结构为砖混结构，建筑面积20m2，占地面积50m2。

2.7 生活区布置
生活区拟布置在生活区内，与生产区隔开一定距离。
（1）项目部
拟租用活动房，设置办公、会议室和管理技术人员住宿用房。
（2）民技工生活用房
拟租用活动房，按高峰期计划进场工人295人，人均建筑面积以3m2计，则租用885m2活动房1座。
（3）食堂
布置在民技工住宿活动房旁边，采用砖木结构，建筑面积400m2。
（4）淋浴间和厕所
布置在食堂旁边，采用砖木结构，建筑面积均为50m2。
（5）办公自动化
本工程施工项目管理应用计算机技术，项目部拟配备两台电脑装上北京梦龙公司的项目管理软件对本项目实施控制，保证各项管理目标的顺利实现。
（6）消防设施
在施工用水管上设置专用消防接口，配备专用消防栓及水带、水枪等，同时配足量的常规灭火器备用，如生活场所、仓库等周围设砂箱、消防水池，墙上挂泡沫灭火器等。

2.8 弃碴场布置
弃碴场布置在业主指定的位置，占地面积约2800m2，弃渣容量约2.8万m3。需要弃渣时，尽量使大块石渣先弃在冲沟底，加大石渣间的空隙，以增强堆渣的透水性和稳定性。细碎石渣弃于上部更有利于弃渣场的平整。另配备一台推土机（D85型）进行实时平整。弃渣场靠河侧初步拟设置干砌石挡墙防护。（具体待进场后根据业主指定位置，按照有关部门要求进行防护）。

2.9临建设施建筑与施工用地规划表
施工临建设施一览表
项 目
建筑面积（m2）
占地面积（m2）
备 注
1.施工工厂

砂石加工厂
1600
7500

混凝土加工厂
600
600
　6个加工点
钢筋加工厂
400
500
　2个加工点
木材加工厂
400
600
　2个加工点
金结堆放场
600
600
　2个加工点
停车场
0
1600
　6个停车点
压缩空气站
200
300
6个空气点
水泵站
60
100
　2个水泵点
配电间
160
200
4个配电点
试验室
120
200
　2个加工点
小计
4140
12200

2.仓库

水泥仓库
800
1000
　4个仓库点
劳动用品库
200
300
　4个仓库点
炸药库
200
300
　4个仓库点
机电设备库
1000
1200
　4个加工点
小计
2200
2800

3.生活福利设施

职工宿舍
2200
3000
　4个宿舍点
食堂
200
300
　4个食堂点
小计
2400
3300

4．合计
8740
18300

第3章 施工总进度计划及保证措施
3.1 施工总工期
工程计划开工时间为2011年6月20日，完工时间为2014年10月20日，总工期40个月。

3.2 施工进度计划安排
3.2.1 施工进度计划安排
本工程主要由挡水工程组成。因此挡水工程是本工程工期控制性工程。本工程的施工总进度计划安排详见附图3-1《重庆市酉阳县龙家坝挡水工程施工进度横道图》。
3.2.2 重要节点工期
本工程重要节点工期见下表。
建筑物
序号
项目
完工日期
挡水工程
1
导流隧洞、围堰及大坝基础、左右岸边坡开挖
2012年元月31日
2
大坝砌筑至515m高程
2012年4月30日
3
大坝土建工程
2014年5月31日

3.3 工期保证措施
本工程工期紧，工程项目多。该地区雨季时段连续降水时间长、雨量大，为保证工期目标的实现，施工中应采取切实有效的工期保证措施，对施工全过程的进度实施管理。建立进度实施和保证机构，制定进度管理工作制度，并建立工期目标体系。
3.3.1 进度实施和保证机构设置
（1）建立以项目经理为首的施工进度协调小组，对工程项目施工进度进行监督和协调，及时控制和解决施工过程中的关键问题。
（2）在工程项目部组织机构中，专门设置调度协调室，配备专职调度员，主管现场施工协调、人员与物资、机械设备的高效调度等工作，进行有效的进度控制。
（3）在施工基层组织，包括物资设备部、财务劳资部、施工队，设置兼职调度员，在专职调度员领导下做好调度工作。
3.3.2 主要岗位和部门的工期保证职责
（1）项目经理：为工期保证的最终负责人，领导和协调项目部人员保证进度完成。审查进度计划，检查工程进度，解决施工过程的关键问题，并对人、财、物进行调度。
（2）调度协调室：调度协调室主任，在项目经理的直接领导下，进行生产调度，严格贯彻执行生产计划，组织合理均衡的施工，并负责细化进度，检查施工进展情况，督促作业计划的完成。
（3）工程技术部：在项目总工程师的领导下，制定进度计划和确保工期的技术组织措施，积极推广应用“四新”技术，为工期保证提供技术上的支持。同时负责按施工进度计划、组织施工生产，保证进度计划的实现。
（4）设备物资部：保证设备按时进场并投入生产，并负责机械设备的维护、保养，使之处于较最状态。保证材料供应，按材料计划采购材料并运输进场。
（5）财务劳资部：在项目经理的领导下管好用好资金，进行良好的资金运作，组织充足的资金，保证项目工期计划所急需资金供应。
3.3.3 进度管理制度
项目部应建立一系列管理制度，使工期保证工作落在实处：
（1）施工现场施工管理实施办法(含施工调度工作细则)；
（2）施工计划编制和实施办法；
（3）雨季时段工程施工管理实施办法；
（4）技术经济承包制实施办法；
（5）施工进度检查制度；
（6）关于施工进度协调会的规定等。
3.3.4 建立工期控制目标体系
（1）根据本工程特点，将总进度控制计划层层分解，分别确定各分部工程工期目标、各施工阶段工期目标，形成目标框架体系，为计划编制和施工调度工作提供依据。
（2）采用美国微软的Project2002网络计划技术的工程项目管理软件，将工程的组织过程和项目实施的多种方案进行深入的研究与比较，更科学地进行目标进度安排。在项目的实施过程中使用Project2002软件对进度情况进行分析对比，根据实际情况给出最合理的未来计划安排。
（3）为确保主体工程的顺利施工，在施工准备阶段，应重点规划和布置好各主要的施工道路，风、水、电系统，砂石料加工系统，砼拌和系统的布置和施工，以保证其能尽快投入使用。
（4）挡水工程项目是本工程的关键控制性工期项目，要充分利用各施工通道，做好任务的统筹均衡，且需投入足够的人机资源，严格按照施工组织设计的要求组织施工，确保主体工程的按期完成。
（5）对不同施工部位的各个地段，均应事先编制详尽的施工组织设计，经审核批准后，严格按照施工组织施工，以免因施工组织安排不周详而影响施工进度。
（6）施工过程中严把质量安全关，确保工程质量符合设计要求，杜绝工程返工，引起工期延误。
（7）建立竞争激励机制，在保持相对均衡生产的同时，经常性地组织各种形式的劳动竞赛，并对立足本职工作、生产突出的个人和集体给予精神物质奖励，对于给生产造成不良影响的职工或领导给予一定的行政处罚直至辞退。
（8）采用行政手段、思想政治工作、经济杠杆“三位一体”的管理经验，充分调动职工的积极性和创造性，大力宏扬水电施工队伍吃苦耐劳、勇于奉献的精神，为建设龙家坝挡水工程建设做出贡献。

第4章 施工资源配置
4.1主要机械设备配置
根据施工组织设计，结合我公司现有的机械设备装备，拟投入本工程施工的主要机械设备见表4-1。
表4-1 主要施工机械设备投入情况表
设备名称
型号规格
数量
来 源
拟进场时间
一、土石方施工设备
凿岩机
YT-28
15
本公司自有
2011.7
电动侧卸装岩机
ZC-3
1
本公司自有
2011.7
挖掘机
PC-200
3
本公司自有
2011.7
装载机
ZL50
4
本公司自有
2011.7
推土机
D80
1
本公司自有
2011.7
二、运输、起重设备
自卸车
10T
20
本公司自有
2011.7
自汽车
5T
10
本公司自有
2011.7
自卸农用车
4T
20
本公司自有
2011.7
三、砼施工设备
拌和机
JZ150
2
本公司自有
2011.9
拌和机
JZ500
6
本公司自有
2011.9
砂浆机
0.25m3
2
本公司自有
2011.9
砼泵
HB-40
2
本公司自有
2011.9
砼搅拌运输车
6m3
2
本公司自有
2011.9
平板式震捣器
2.2Kw
10
本公司自有
2011.7
插入式震捣器
1.5Kw
50
本公司自有
2011.7
高频震捣器
3.8Kw
10
本公司自有
2011.7
四、基础处理及灌浆设备
灌浆泵
SGB-6-10
2
本公司自有
2011.12
砂浆泵
CSC232
2
本公司自有
2011.12
锚杆注浆机
UH4.8
4
本公司自有
2011.12
砼喷射机
HP6
2
本公司自有
2011.12
五、砂石料加工系统
碎石机
PEF250×400
2
本公司自有
2011.7
碎石机
PEF4
