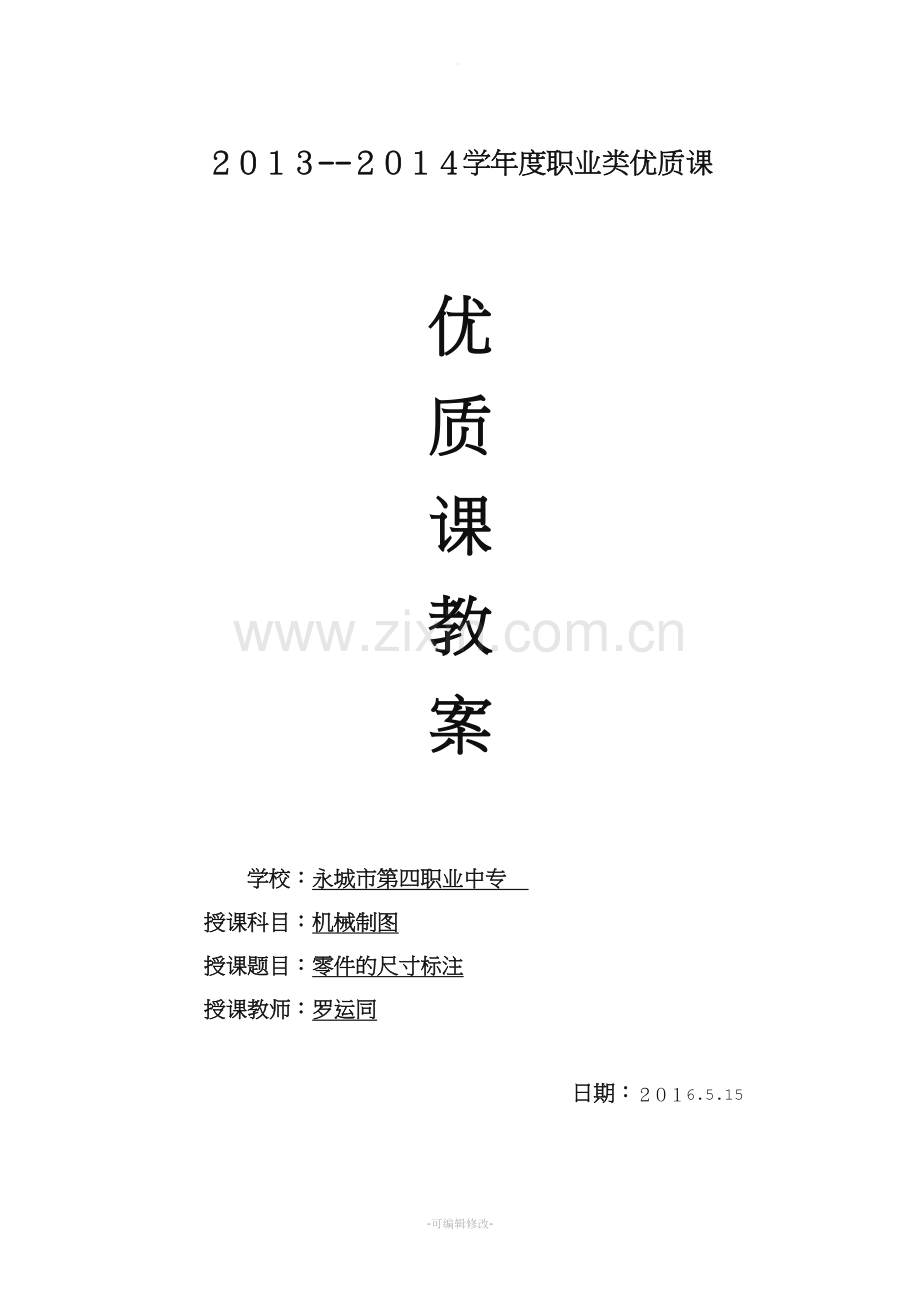

机械制图-—零件的尺寸标注教案.doc

。

２０１３――２０１４学年度职业类优质课

优
质
课
教
案

学校：永城市第四职业中专　
授课科目：机械制图
授课题目：零件的尺寸标注
授课教师：罗运同

日期：２０１6.5.15

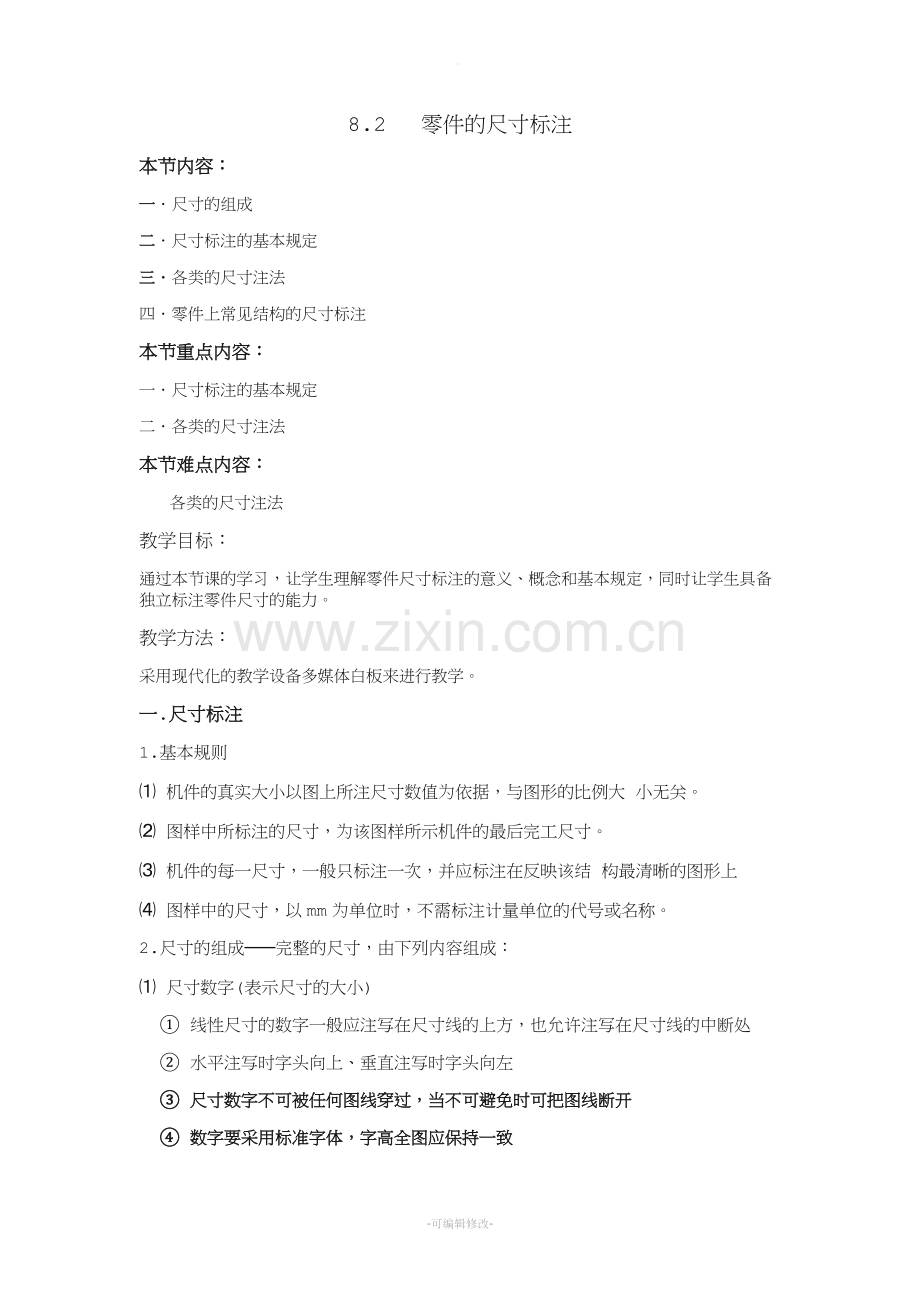

8.2 　零件的尺寸标注
本节内容：
一．尺寸的组成
二．尺寸标注的基本规定
三．各类的尺寸注法
四．零件上常见结构的尺寸标注
本节重点内容：
一．尺寸标注的基本规定
二．各类的尺寸注法
本节难点内容：
各类的尺寸注法
教学目标：
通过本节课的学习，让学生理解零件尺寸标注的意义、概念和基本规定，同时让学生具备独立标注零件尺寸的能力。
教学方法：
采用现代化的教学设备多媒体白板来进行教学。
一.尺寸标注
1.基本规则
⑴ 机件的真实大小以图上所注尺寸数值为依据，与图形的比例大 小无关。
⑵ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
⑶ 机件的每一尺寸，一般只标注一次，并应标注在反映该结 构最清晰的图形上
⑷ 图样中的尺寸，以mm为单位时，不需标注计量单位的代号或名称。
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(表示尺寸的大小)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左
③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开
④ 数字要采用标准字体，字高全图应保持一致

⑵ 尺寸线(表示尺寸的方向)
① 尺寸线用细实线绘制，不能用其它图线代替，也不得与其它图线重合、或画在其延长线上
② 标注线性尺寸时，尺寸线必须与所标注的线段平行
③ 尺寸线的终端符号一般用箭头表示

⑶ 尺寸界线(表示尺寸的范围)
① 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出
② 也可利用轮廓线、轴线或对称中心线作尺寸界线
③ 尺寸界线应与尺寸线垂直，当尺寸界线过于靠近轮廓线时，允许倾斜画出

二. 零件的尺寸标注
零件图中，视图表达零件的形状、尺寸反映零件的实际大小。
零件尺寸标注的基本要求是：
① 正确
——尺寸标注要符合国家标准的相关规定
② 完整
——把制造零件所需的尺寸都标注出来，不遗漏、不重复
③ 清晰
——尺寸布置整齐清晰，便于看图
④ 合理
——尺寸标注要符合设计要求和工艺要求
1. 尺寸标注的基本规定
标注尺寸的符号及缩写词规定如下表
序号
含义
符号或缩写词
序号
含义
符号或缩写词
1
直径
⌀
6
均布
EQS
2
半经
R
7
45°倒角
C
3
球直径
S⌀
8
正方形

4
球半经
SR
9
斜度

5
厚度
t
10
锥度

表中符号的线宽为h/10 (h为字体高度)
2. 各类尺寸注法
线性尺寸
• 尺寸线必须与所标注线段平行
• 标注一组平行尺寸时，应将小尺寸标在内，大尺寸标在外；且尺寸线间隔应≥7毫米
同一图样中间距应取一致
• 尺寸数字一般应注写在尺寸线上方
• 尺寸数字方向：按图示方向注写，竖直尺寸字头朝左。应尽可能避免在图示30°范围内标注尺寸，当无法避免时可按引出形式标注。

尺寸界线倾斜注法
• 尺寸界线一般应与尺寸线垂直，必要时允许倾斜

径向尺寸
① 圆的直径标注
• 在圆的直径尺寸数字前加注符号“Ø”；
• 尺寸线通过圆心，尺寸线终端应画成箭头。

② 圆弧的半径标注
• 半径尺寸必须标在圆弧上；
• 在圆的半径尺寸数字前加注符号“R”；
• 尺寸线通过圆心，尺寸线终端只画一个箭头并指向圆弧。

③ 大圆弧半径尺寸
• 当圆弧的半径过大或在图纸范围内无法标出其位置时，按图(a)的形式标注
• 若不需要标出其圆心位置时，可按图(b)的形式标注。

④ 球面的径向尺寸
• 在符号“Ø”或“R”前再加注符号“S”。

• 对于螺钉、铆钉的头部，轴的端部等，在不致引起误解的情况下可省略“S”。

角度尺寸
• 尺寸线应画成圆弧，其圆心是该角的顶点；
• 尺寸界线沿径向引出；
• 角度的数字一律水平标注，一般写在尺寸线的中断处，也可按图示的形式标注。

斜度和锥度尺寸
• 在斜度数字前加注符号“ ”、锥度数字前加注符号“ ”；
• 符号的方向应与斜度或锥度的方向一致。

3. 零件上常见结构的尺寸标注
（1） 典型结构的尺寸标注

(2) 退刀槽及越程槽的标注
退刀槽、越程槽按“槽宽×直径” 或“槽宽×槽深” 的形式标注。

（3） 倒角的标注
倒角可按45°倒角、非45°倒角两种形式标注。
45°倒角的注法

非45°倒角的注法

THANKS !!!
