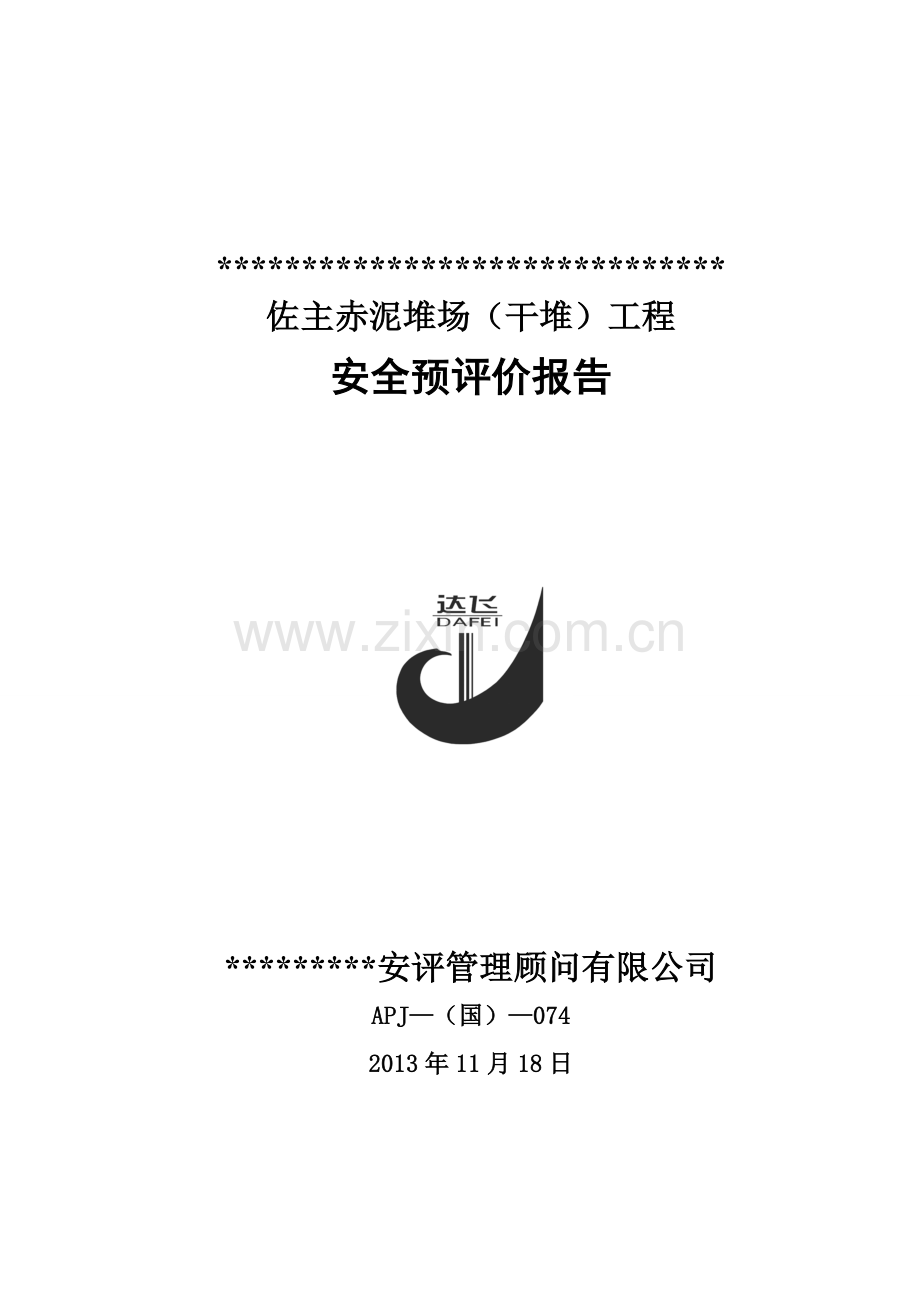

佐主赤泥堆场（干堆）工程
安全预评价报告

*********安评管理顾问有限公司
APJ—（国）—074
2013年11月18日

******************************
佐主赤泥堆场（干堆）工程
安全预评价报告

法定代表人：
技术负责人：
评价项目负责人：

2013年11月18日

******************************
佐主赤泥堆场（干堆）工程
评 价 人 员
分 工
姓 名
资格证书号
从业登记编号
签 字
项目负责人

项目组成员

报告编制人

报告审核人

过程控制负责人

技术负责人

*********有限公司佐主赤泥堆场（干堆）工程安全预评价报告——前言
前 言
******************************佐主赤泥堆场是一项新建（干堆）工程，位于山西省柳林县王家沟乡佐主村附近的沟谷中，距离森泽能源科技集团公司约2.0km。2013年09月，中国冶金矿山鞍山冶金设计研究院有限责任公司对佐主赤泥堆场编制完成《*********集团公司佐主赤泥堆场工程可行性研究》（以下简称《可研报告》），设计赤泥最大堆积高度75m，总库容1058万m3，库区等别为三等，服务年限17.1年。赤泥堆场排洪采用井—管式排洪系统，库内采用干式堆筑子坝，疏干的赤泥从沟的上游逐渐向沟的下游逐级台阶式堆放。
根据《中华人民共和国安全生产法》、《山西省安全生产条例》、《建设项目安全设施“三同时”监督管理暂行办法》（国家安全生产监督管理总局令第36号）、《尾矿库安全监督管理规定》（国家安全生产监督管理总局令第38号）等法律、法规的有关规定，受******************************的委托，*********安评管理顾问有限公司依据《尾矿库安全技术规程》、《选矿厂尾矿设施设计规范》等国家有关技术规程、规范要求，对******************************佐主赤泥堆场（干堆）工程进行安全预评价。
针对佐主赤泥堆场安全预评价项目，本公司签订合同后成立了由安全评价人员和有关技术专家组成的评价小组，并依据《可研报告》及矿山有关的图纸等相关技术资料，结合现场踏勘情况及周边环境，对佐主赤泥堆场（干堆）工程可能存在的危险、有害因素的种类和程度进行了分析和预测，提出了安全对策措施及建议，编写了《安全预评价报告》，经过公司内部审核、技术审核、过程控制审核、文字审核四级审核，旨在使报告达到内容全面、条理清楚、客观公正，力求为企业提供上乘的技术服务，为各级安全生产监督管理部门的决策和监督检查提供有力的技术支撑。
本次预评价报告内容包括：
（1）评价目的与依据；
（2）建设项目概述；
（3）主要危险、有害因素辨识与分析；
（4）评价单元的划分与评价方法选择；
（5）定性、定量评价；
（6）安全对策措施与建议；
（7）评价结论。
本报告可为设计单位进行尾矿库安全设施设计提供参考依据，为安全生产监督管理部门实行安全监察和业主实施安全管理提供依据。
*********安评管理顾问有限公司
2013年11月18日

*********安评管理顾问有限公司
*********集团有限公司佐主赤泥堆场（干堆）工程安全预评价报告——目录
目 录
1 评价目的与依据 1
1.1评价对象和范围 1
1.2评价目的和内容 1
1.3评价依据 2
1.3.1法律、法规 2
1.3.2标准、规范 6
1.3.3建设项目合法证明文件 7
1.3.4建设项目技术资料 7
1.4评价程序 7
2 建设项目概述 10
2.1建设单位概况 10
2.1.1建设单位简介 10
2.1.2建设项目背景及立项情况 10
2.1.3地理交通位置及交通 11
2.2自然环境概况 12
2.2.1地形地貌 12
2.2.2气象特征 13
2.2.3地震 13
2.3地质概况 13
2.3.1新构造运动与断裂活动 13
2.3.2地层时代及成因类型 13
2.3.3地基土构成及岩性特征 14
2.3.4场地不良地质作用及水文地质条件 16
2.3.5天然地基土承载力评价 16
2.3.6相对隔水层分析 16
2.3.7坝基渗透变形分析 17
2.3.8场地稳定性、适宜性评价 17
2.3.9地基土的腐蚀性评价 17
2.4建设方案概况 18
2.4.1库址选择 18
2.4.2库容、等别及设计标准 19
2.4.3尾矿堆积 21
2.4.4防洪系统 23
2.4.5安全监测 24
2.4.6辅助设施 25
2.4.7安全投入 25
3 主要危险有害因素辨识与分析 27
3.1危险、有害因素辨识方法 27
3.2按事故原因进行分析 27
3.2.1人的因素 28
3.2.2物的因素 29
3.2.3环境因素 32
3.2.4管理因素 35
3.2.5 其它危险、有害因素 38
3.3按事故类别进行分析 39
3.3.1溃坝 39
3.3.2 坝体坍塌、滑坡、泥石流 42
3.3.3 渗流破坏危害 42
3.3.4 洪水漫顶 43
3.3.5 物体打击 43
3.3.6 车辆伤害 44
3.3.7 触电 44
3.3.8 高处坠落 45
3.3.9粉尘 45
3.3.10 噪声 45
3.3.11高、低温危害 46
3.3.12 其他伤害 46
3.4危险、有害因素汇总 46
3.5重大危险源辨识 48
3.5.1重大危险源识别依据 48
3.5.2重大危险源辨识结果 48
4 评价单元的划分与评价方法选择 50
4.1评价单元划分的原则和方法 50
4.2评价单元的划分与评价方法的选择 51
4.2.1评价单元划分 51
4.2.2评价方法选择 52
4.2.3评价方法介绍 53
5 定性、定量评价 56
5.1库区环境单元 56
5.1.1单元简介 56
5.1.2安全检查表 56
5.1.3场址选择的合理性 58
5.1.4单元评价小结 59
5.2赤泥库坝体单元 59
5.2.1单元简介 59
5.2.2安全检查表 60
5.2.3预先危险分析 61
5.2.4定性、定量分析 63
5.2.5单元评价小结 64
5.3排洪系统单元 64
5.3.1单元简介 64
5.3.2安全检查表 65
5.3.3预先危险分析 67
5.3.4排洪能力计算 68
5.3.5单元评价小结 72
5.4安全监测单元 73
5.4.1单元简介 73
5.4.2安全检查表 73
5.4.3单元评价小结 74
5.5其他单元 75
5.5.1安全检查表法 75
5.5.2预先危险分析 77
5.5.3单元评价小结 79
6 安全对策措施与建议 80
7 评价结论 84
7.1主要危险、有害因素评价结果 84
7.2各单元评价结果汇总 85
7.3应重视的安全对策措施 86
7.4安全预评价结论 87

90
*********安评管理顾问有限公司
附件目录
1. 安全评价项目委托书……………………………………………………1
2. 建设单位企业法人营业执照……………………………………………2
3. 赤泥堆场区域位置图……………………………………………………3
4. 赤泥堆场平面布置图……………………………………………………4
5. 赤泥堆场场区纵断面图（I叉沟）………………………………………5
6. 赤泥堆场场区纵断面图（II叉沟）……………………………………6
7. 拦挡坝及排洪系统纵断面图……………………………………………7
8. 排水井平、断面图…………………………………………………………8
9. 库容曲线图………………………………………………………………9

*********集团有限公司佐主赤泥堆场（干堆）工程安全预评价报告——1 评价目的与依据
1 评价目的与依据
1.1评价对象和范围
评价项目名称：******************************佐主赤泥堆场（干堆）工程
评价对象：******************************佐主赤泥堆场
评价范围：包括佐主赤泥堆场993m标高至1075m标高以内的所有赤泥堆放工程，主要包括：堆场坝体、防洪排水、防渗、监测、照明和通讯等辅助设施及安全生产管理内容。本评价报告不包括输送、回水及脱水系统。
1.2评价目的和内容
（1）评价目的
******************************佐主赤泥堆场（干堆）工程安全预评价需要对可研报告提出的建设方案的安全可靠性进行论证，其主要目的是：
根据可研报告等技术资料，辨识与分析评价对象投产运行后在运行过程中存在的主要危险有害因素及其可能导致发生事故的诱发因素，评价可研报告中危险有害因素预防与控制措施的可靠性，以及与有关安全生产法律、法规、规章、规范性文件和标准的符合性，预测发生事故的可能性及严重程度，提出消除危险和危害的安全对策措施及建议，为编制初步设计安全专篇提供参考，使建设项目的安全管理由事后处置变为事先预测和预防，以实现评价对象的本质安全。
（2）评价内容
本安全预评价主要是对《可研报告》提出的建设方案的安全可靠性进行论证。安全预评价的主要内容包括：
1）辨识建设项目投产运行后在运行过程中存在的主要危险有害因素，并分析其可能导致发生事故的诱发因素、可能性及严重程度。
2）评价可研报告中危险有害因素预防和控制措施的可靠性，以及与有关安全生产法律、法规、规章、规范性文件和标准的符合性。
3）提出消除未受控危险有害因素的安全对策措施及建议。
4）安全预评价结论。
1.3评价依据
******************************佐主赤泥堆场（干堆）工程安全预评价报告的评价依据主要为：法律、法规、标准、规范、建设项目合法证明文件、建设项目技术资料及其他文件、资料等。
1.3.1法律、法规
（1）国家法律
1）《中华人民共和国安全生产法》（国家主席令第70号，2002年6月29日第九届全国人大常务委员会第28次会议通过，自2002年11月1日起施行）
2）《中华人民共和国劳动法》（国家主席令第28号，1994年7月5日第八届全国人大常委会第八次会议通过，自1995年1月1日起施行）
3）《中华人民共和国防洪法》（国家主席令第88号，1997年8月29日第八届全国人大常委会第27次会议通过，自1998年1月1日起施行）
4）《中华人民共和国突发事件应对法》（国家主席令第69号，2007年8月30日中华人民共和国第十届全国人民代表大会常务委员会第二十九次会议通过，自2007年11月1日起施行）
5）《中华人民共和国防震减灾法》（国家主席令第7号，2008年12月27日中华人民共和国第十一届全国人民代表大会常务委员会第六次会议修订通过，自2009年5月1日起施行）
6）《中华人民共和环境保护法》（国家主席令1989年第22号，1989年12月26日第七届全国人民代表大会常务委员会第十一次会议通过，通过之日起施行）
（2）行政法规
1）《工伤保险条例》（国务院令第586号，2004年1月1日起施行）
2）《生产安全事故报告和调查处理条例》（国务院令第493号，2007年3月28日国务院第172次常务会议通过，自2007年6月1日起施行）
3）《地质灾害防治条例》（国务院令第394号，2003年11月19日国务院第29次常务会议通过，自2004年3月1日起施行）
4）《建设工程安全生产管理条例》（国务院令第393号，2003年11月12日国务院第28次常务会议通过，自2004年2月1日起施行）
5）《土地复垦规定》（国务院令第592号，2011年2月22日国务院第145次常务会议通过，自2011年3月5日起施行）
6）《安全生产许可证条例》（国务院令第397号，2004年1月7日国务院第34次常务会议通过，自通过之日起施行）
（3）地方法规、规定
1）《山西省安全生产条例》（2007年12月20日经山西省第十届人民代表大会常务委员会第三十四会议通过，2008年1月1日起施行）
2）《山西省安全生产监督管理办法》（山西省人民政府令第172号，2004年2月23日）
3）《关于加强尾矿库安全生产工作的若干规定》（晋政办发电[2010]90号）
4）山西省人民政府安全生产委员会办公室关于印发《关于贯彻落实<国务院关于进一步加强企业安全生产工作的通知>精神进一步加强全省非煤矿山安全生产工作的实施意见》（晋安办发[2010]96号）
5）关于贯彻《尾矿库安全监督管理规定》的意见（晋安办发[2011]100号）
6）山西省安全生产监督管理局关于做好2012年非煤矿山安全生产监管工作的意见（晋安监管一字[2012]3号）
7）《山西省非煤矿山安全预评价报告编制要点》
（4）部门规章及规范性文件
1）《劳动防护用品监督管理规定》（国家安全生产监督管理总局令第1号，自2005年9月1日起施行）
2）《生产经营单位安全培训规定》（国家安全生产监督管理总局令第3号，自2006年3月1日起施行）
3）《安全生产事故隐患排查治理暂行规定》（国家安全生产监督管理总局令第16号，自2008年2月1日起施）
4）《生产安全事故应急预案管理办法》（国家安全生产监督管理总局令第17号，自2009年5月1日起施行）
5）《非煤矿矿山建设项目安全设施设计审查与竣工验收办法》（国家安全生产监督管理总局令第18号，自2009年7月1日起施行）
6）《生产安全事故信息报告和处置办法》（国家安全生产监督管理总局令第21号，自2009年7月1日起施行）
7）《特种作业人员安全技术培训考核管理规定》（国家安全生产监督管理总局令第30号，自2010年7月1日起施行）
8）《建设项目安全设施“三同时”监督管理暂行办法》（国家安全生产监督管理总局令第36号，自2011年2月1日起实施）
9）《尾矿库安全监督管理规定》（国家安全生产监督管理总局令第38号，自2011年7月1日起实施）
10）《安全生产培训管理办法》（国家安全生产监督管理总局令第44号，自2012年3月1日起实施）
11）《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号）
12）国务院安委会办公室关于贯彻落实《国务院关于进一步加强企业安全生产工作的通知》精神进一步加强非煤矿山安全生产工作的实施意见（安委办[2010]17号）
13）《关于开展重大危险源监督管理工作的指导意见》（安监管协调字[2004]56号）
14）《冶金矿山尾矿设施管理规程》（冶矿字第185号）
15）《企业安全生产费用提取和使用管理办法》（财企[2012]16号）
16）《国家安全监管总局关于印发金属非金属矿山建设项目安全专篇编写提纲等文书格式的通知》附件2（安监总管一[2012]45号）
1.3.2标准、规范
（1）国家标准、规范
1）《建筑抗震设计规范》 （GB50011-2010）
2）《建筑物防雷设计规范》 （GB50057-2010）
3）《工业企业设计卫生标准》 （GBZ1-2010）
4）《尾矿堆积坝岩土工程技术规范》 （GB50543-2010）
5）《生产过程危险和有害因素分类与代码》 （GB/T13861-2009）
6）《建筑抗震设防分类标准》 （GB50223-2008）
7）《工作场所有害因素职业接触限值 第1部分：化学有害因素》
（GBZ2.1-2007）
8）《工作场所有害因素职业接触限值 第2部分：物理因素》
（GBZ2.2-2007）
9）《建筑设计防火规范》 （GB50016-2006）
10）《岩土工程勘察规范》（2009年版） （GB50021-2001）
11）《选矿安全规程》 （GB18152-2000）
12）《构筑物抗震设计规范》 （GB50191-1993）
13）《企业职工伤亡事故分类》 （GB6441-1986）
14）《防洪标准》 （GB50201-94）
15）《砌体结构设计规范》 （GB50003-2001）
（2）行业标准
1）《尾矿库安全监测技术规范》 （AQ2030-2010）
2）《安全评价通则》 （AQ8001-2007）
3）《安全预评价导则》 （AQ8002-2007）
4）《尾矿库安全技术规程》 （AQ2006-2005）
5）《生产经营单位安全生产事故应急预案编制导则》 （GB/T 29639-2013）
6）《土石坝安全监测技术规范》 （SL60-2001）
7）《水工混凝土结构设计规范》 （DL/T5057-2009）
8）《碾压式土石坝施工规范》 （DL/T5129-2001）
9）《水工建筑物抗震设计规范》 （DL5073-2000）
10）《碾压式土石坝设计规范》 （SL274-2001）
11）《选矿厂尾矿设施设计规范》 （ZBJ1-90）
12）《尾矿设施施工及验收规程》 （YS5418-95）
1.3.3建设项目合法证明文件
（1）安全评价项目委托书
（2）企业法人营业执照
1.3.4建设项目技术资料
（1）《*********有限责任公司佐主赤泥堆场岩土工程勘察报告》（2013年9月3日，吕梁国强工程勘察有限公司）
（2）《*********集团公司佐主赤泥堆场工程可行性研究》（2013年09月，中国冶金矿山鞍山冶金设计研究院有限责任公司）
1.4评价程序
******************************佐主赤泥堆场（干堆）工程安全预评价工作大体可分为以下几个阶段：
（1）前期准备
主要工作包括：明确被评价对象和范围，进行现场调查和收集国内外相关法律法规、技术标准及建设项目资料。
（2）辨识和分析危险、有害因素
根据建设项目周边环境、生产工艺流程或场所的特点，识别和分析其潜在的危险、有害因素。
（3）划分评价单元
在危险、有害因素识别和分析基础上，根据评价的需要，将建设项目分成若干个评价单元。
（4）选择评价方法
根据被评价对象的特点，选择科学、合理、适用的定性、定量评价方法。
（5）定性、定量评价
根据选择的评价方法，对危险、有害因素导致事故发生的可能性和严重程度进行定性、定量评价，以确定事故可能发生的部位、频次、严重程度的等级及相关结果，为制定安全对策措施提供科学依据。
（6）提出安全对策措施建议
根据定性、定量评价结果，提出消除或减弱危险、有害因素的技术和管理措施及建议。
（7）做出评价结论
简要列出主要危险、有害因素评价结果，指出建设项目应重点防范的重大危险、有害因素，明确应重视的重要安全对策措施，给出建设项目从安全生产角度是否符合国家有关法律、法规、技术标准的结论。
（8）编制安全预评价报告
根据收集的资料及现场调查结果编制安全预评价报告。
安全预评价程序见图1.4-1。

前期准备
选择评价方法
划分评价单元
辨识与分析危险、有害因素
定性、定量评价

提出安全对策措施建议
做出评价结论
编制安全预评价报告
图1.4-1 安全预评价程序框图

*********技集团有限公司佐主赤泥堆场（干堆）工程安全预评价报告——2 建设项目概述
2 建设项目概述
2.1建设单位概况
2.1.1建设单位简介
该项目建设单位是******************************，为新建工程。
******************************是一个跨地区、跨行业，以煤炭生产为基础，以铝矾土矿开采、加工、销售为支柱，以旅游和餐饮为两翼，资源综合利用，产品互相关联、产业链条式开发的高效环保型大型民营企业集团。公司于2006年注册成立，注册证号：141125111007590；法定代表人刘继平；注册资金伍亿万元人民币；公司类型：有限责任公司（自然人投资或控股）；经营范围包括：对能源、工业、农业矿业、房地产投资、能源新技术研究、机械设备销售。
集团下属8个实体企业，分别为*********有限公司、山西柳林下山峁煤业有限公司、柳林县森泽特种耐火材料有限公司、铝土矿矿业公司（年产能约200万吨）、吕梁国贸大酒店（四星级）、离石区网络电视公司、王老婆山生态旅游景区（占地约10000亩）、远大贸易公司。现有员工4000人，年产值约50亿元人民币。
2.1.2建设项目背景及立项情况
（1）项目由来
2012年6月11日，山西省发展和改革委员会对******************************阻燃剂项目进行了审批并备案（晋发改备案[2012]286号），总建筑面积45000m2。项目设计规模为一期年产10万吨阻燃剂，二、三期分别年产60万吨阻燃剂，一、二期于2011年前投产，三期预定2013年底投产，但与该项目配套的赤泥堆场即将达到服务年限。为满足赤泥堆存需求，企业需在赤泥库运行期满前做好赤泥堆场的衔接工作，特进行本赤泥堆场的设计工作，并委托*********安评管理顾问有限公司对该项目赤泥堆场进行安全预评价。
（2）立项情况
根据《建设项目安全设施“三同时”监督管理暂行办法》（国家安全生产监督管理总局令第36号）的要求，目前，******************************正在进行与阻燃剂项目配套的佐主赤泥堆场（干堆）工程的立项、用地审批等程序。
（3）项目前期工作
2013年9月3日，吕梁国强工程勘察有限公司对该项目进行了实地勘察，并编制完成《*********有限责任公司佐主赤泥堆场岩土工程勘察报告》，吕梁国强工程勘察有限公司具有岩土工程勘察乙级资质，满足勘察要求。
2013年09月，企业委托中国冶金矿山鞍山冶金设计研究院有限责任公司对该项目进行了设计，并出具了《*********集团公司佐主赤泥堆场工程可行性研究》，中国冶金矿山鞍山冶金设计研究院有限责任公司具有冶金行业甲级资质，符合规范要求。
2.1.3地理交通位置及交通
******************************佐主赤泥堆场位于山西省柳林县王家沟乡佐主村附近的沟谷中，距离森泽能源科技集团公司东北约2.0km。该沟纵深狭长坡陡，呈西北～东南走向，在沟谷上游截取一段约1300m的长度作为赤泥堆场。交通较为便利。
佐主赤泥堆场地理交通位置见图2.1-1。

图2.1-1 场区地理交通位置图
堆场上游东南面在佐主村，居民房屋最低标高为1080m，堆场上游东北面的大圪塔，居民房屋最低标高为1087m，库尾最大堆积标高为1075m，比佐主村低约5m，比大圪塔低约12m，堆场建设不会对佐主村及大圪塔造成安全隐患。
堆场下游3km（溃坝影响范围）以内无居民区和厂矿，周边无大型水源地、水产基地，无全国和省重点保护名胜古迹。
2.2自然环境概况
2.2.1地形地貌
场地地貌单元处于吕梁山复背斜西翼中段剥蚀堆积黄土中低山丘陵区山间沟谷地带，区内沟壑纵横，黄土梁峁连绵起伏。冲沟由东向西展布，沟谷坡降约为5.7%。
2.2.2气象特征
柳林县属干旱、半干旱大陆性气候，春冬干旱无雨、夏秋炎热多雨，秋季温度适中、冬季寒冷干旱。年平均气温11.4℃，最冷月是1月份，最低气温-33℃，七月份最高，最高气温32.5℃。年平均降水量为510mm，且集中于夏秋两季，全年无霜期135天左右。霜冻期为9月下旬至次年5月上旬，标准冻结深度1.10m。
2.2.3地震
根据《中国地震动参数区划图》（GB18306-2001）场地地震动峰值加速度值为0.05g；根据《建筑抗震设计规范》（GB50011-2010）附录A，场地抗震设防烈度为Ⅵ度，设计地震分组为第三组。
2.3地质概况
2.3.1新构造运动与断裂活动
本场地区域位于吕梁山复背斜西翼中段。区内地质构造较为复杂：受黄河径向构造体系影响，区内存在一系列小型走向NNE、NE向褶皱和压性、压扭性断裂以及NW、NWW张性和张扭性断裂和裂隙。这些构造体系是控制区内地层分布和地貌特征的主要因素。
2.3.2地层时代及成因类型
根据勘察揭露地层，结合区域地质资料综合分析，勘察深度范围内，场地地基土上部主要由第四系全更新统坡洪积层（Q4al+pl）组成，岩性以粉土、卵石为主；第四系上更新统坡洪积层（Q41al+pl）组成。岩性以粉质粘土、卵石、混合土为主，其下伏基岩为二叠系上统上石合子组（Pl）强风化泥岩~中风化石灰岩层。
2.3.3地基土构成及岩性特征
根据野外勘探、原位测试及室内试验结果，勘察深度范围内，场地地基土自上而下可分为8层，现依层序分述如下：
（1）第①层：粉土 (Q4dl+pl)
灰黄色，结构稍密，稍湿，呈硬塑～可塑状。土质不均匀，摇振反应迅速，无光泽，干强度及韧性低。室内试验结果表明，其压缩系数a0.1-0.2为0.164～0.559MPa-1，为中～高压缩性土。
层底埋深10.4～12.6m，层底标高885.31～891.77m，层厚10.4～12.6m。
（2）第②层：卵石 (Q4dl+pl)
杂色，颗粒多呈次圆形～亚圆形，稍密，稍湿。母岩成分以灰岩为主，石英岩次之，含砾石、零星漂石，以中粗砂、砾砂和粉土充填，圆砾直径为5～8cm，局部夹有薄层粉土、粉质粘土层。
层底埋深14.4～15.7m，层底标高882.21～887.47m，平均层厚3.63m。
（3）第③层：粉质粘土 (Q41dl+pl)
褐红色，可塑～硬塑状。含云母、氧化物、零星姜石、钙质结核、菌丝，偶见碎石、姜石，局部夹有细中砂、粉土薄层或透镜体，无摇振反应，稍有光泽，韧性中等，干强度中等。室内试验结果表明，其压缩系数a0.1-0.2为0.205～0.388MPa-1，为中压缩性土。
层底埋深20.4～30.7m，层底标高871.47～877.48m，层厚6.0～16.0m。
（4）第④层：混合土(Q41dl+pl)
褐黄色，以粉质粘土、粉土为主，含云母、氧化物、少量姜石、钙质结核、菌丝，夹有大量砾石、圆砾、少量细中砂、粉土薄层或透镜体，无摇振反应，干强度中等。
层底埋深29.3～33.8m，层底标高866.31～868.58m，层厚3.1～8.9m。
（5）第⑤层：粉质粘土 (Q41dl+pl)
为第四系上更新统坡洪积层，褐黄色，可塑～硬塑状。含云母、氧化物、零星姜石、钙质结核、菌丝，偶见碎石、姜石，局部夹有细中砂、粉土薄层或透镜体。室内试验结果表明，其压缩系数a0.1-0.2为0.273～0.400MPa-1，为中压缩性土。
层底埋深32.7～36.8m，层底标高861.11～867.07m，层厚1.3～5.2m。
（6）第⑥层：卵石 (Q41dl+pl)
杂色，颗粒多呈次圆形～亚圆形，稍密，稍湿。母岩成分以灰岩为主，石英岩次之，含砾石、零星漂石，以中粗砂、砾砂和粉土充填，局部夹有薄层粉土、粉质粘土层。
层底埋深39.40～41.60m，层底标高856.31～862.77m，层厚4.3～7.1m。
（7）第⑦层：强风化泥岩(Pl)
灰黄色，强风化，多呈泥质结构，层状薄层理构造。岩芯多呈短柱状，局部节理发育，属极软岩～软岩。
层底埋深41.10～42.80m，层底标高861.07～855.11m，层厚1.2～1.9m。
（8）第⑧层：中风化石灰岩(Pl)
褐灰色，中等风化，多呈隐晶质结构，块状构造。岩芯呈短柱状，局部岩芯已风化破碎，属较硬岩。局部节理少量发育。
勘察该层未揭穿，揭露深度43.6～46.7m，揭露厚度2.5～5.0m。
2.3.4场地不良地质作用及水文地质条件
根据勘察结果及区域地质资料，场地及场地附近无全新活动断裂，也不存在崩塌、滑坡、泥石流、岩溶、采空区等危及本工程安全的其它不良地质作用。
勘察在勘探深度内未揭露地下水。
2.3.5天然地基土承载力评价
勘察各层地基土的承载力特征值fak系根据室内土工试验、原位测试结果，并结合本地区建筑经验综合确定，其建议值见下表：
表2.3-1 地基土承载力特征值一览表
层序
物性指标法
（kPa）
标贯、重探法
（kPa）
野外鉴别法
（kPa）
建议值
（kPa）
①粉土
130
130

130
②卵石

200

200
③粉质粘土
180
190

180
④混合土

200

200
⑤粉质粘土
200
220

200
⑥卵石

300

300
⑦强风化泥岩

350
350
⑧中风化石灰岩

3000
3000
2.3.6相对隔水层分析
根据勘察结果，******************************佐主赤泥堆场在地面下40.0m深度范围内主要有第①、③、⑤层三个以粉土、粉质粘土为主的相对隔水层。
（1）第①层粉土
该层垂直渗透系数KV介于28.49×10-6～79.02×10-6cm/s，水平渗透系数KH介于28.49×10-6～79.02×10-6cm/s，属中透水层。该层分布连续、隔水性能较好、且埋藏较浅，可作为垂直防渗隔水层采用。
（2）第③层粉质粘土
该层垂直渗透系数KV介于2.2×10-6cm/s，水平渗透系数KH介于2.2×10-6cm/s，属微透水层。该层隔水性能较好、但埋藏较深，不宜作为垂直防渗隔水层采用。
（3）第⑤层粉质粘土
该层埋藏很深，不能作为垂直防渗隔水层采用。
2.3.7坝基渗透变形分析
根据场地工程地质条件，工程拦挡坝主要以第①层粉土作为坝基持力层。按照《水利水电工程地质勘察规范》（GB50487-2008）附录G及条文说明，第①层粉土的渗透变形形式主要是流土。
2.3.8场地稳定性、适宜性评价
根据勘察结果及区域地质资料，场地及场地附近无全新活动断裂通过，工程建设场地属稳定场地。
工程正常运行时，河床将被浸没、地下水位涌高，可能引起流土等环境地质问题，除此以外场地无崩塌、滑坡、泥石流、岩溶、采空区、地裂缝等危及本工程安全的其它不良地质作用，坝基土不存在渗漏性。工程建设前，必须充分考虑上述不良地质及可能引发的环境地质问题，采取妥善治理措施后，可进行本工程建设。
2.3.9地基土的腐蚀性评价
根据场地所取地基土易溶盐分析试验结果，基础埋深范围内土层为稍湿的粉土，为弱透水层，按《岩土工程勘察规范》（2009年版）（GB50021-2001）及《建筑地基基础勘察设计规范》（GB50007-2002）附录G判定，场地环境类别确定为III类，基础深度范围内地基土对钢筋混凝土结构及对钢筋混凝土结构中的钢筋均具微腐蚀性。
2.4建设方案概况
2.4.1库址选择
******************************佐主赤泥堆场位于山西省柳林县王家沟乡佐主村附近的沟谷中，距离森泽能源科技集团公司东北约2.0km。该沟纵深狭长坡陡，呈西北～东南走向，在沟谷上游截取一段约1300m的长度作为赤泥堆场。
该沟谷有两个分叉（Ⅰ号叉沟、Ⅱ号叉沟），在下游汇交成一个沟谷。沟内无居民，筑坝工程量小；周边无大型水源地、水产基地，无全国和省重点保护名胜古迹。
堆场上游东南面的佐主村，居民房屋最低标高为1080m，堆场上游东北面的大圪塔，居民房屋最低标高为1087m，库尾最大堆积标高为1075m，比佐主村低约5m，比大圪塔低约12m，堆场建设不会对佐主村及大圪塔造成安全隐患。
堆场下游3km（溃坝影响范围）以内无居民区和厂矿。
尾矿库区域环境见下图2.4-1：

图2.4-1 尾矿库区域环境图
2.4.2库容、等别及设计标准
（1）尾矿相关基础数据及服务年限
1）项目产能：为130万t/a新型阻燃剂材料；
2）工作制度：300d/a，3班/d，8h/班；
3）干赤泥量：71.24万t/a；
4）赤泥疏干后含水率：< 32%；
5）赤泥堆积干密度：r=1.28t/m3；
6）充填系数η=0.9；
年排赤泥所需库容：V=71.24÷1.28÷0.9=61.84万m3/a。
赤泥堆场的坝高按下游式筑坝法确定。可研设计最终堆积标高1075m，I叉沟赤泥堆体坝轴线处地面标高1000m，赤泥堆积高度75m，库容610万m3。II叉沟赤泥堆体坝轴线处地面标高1003m，赤泥堆积高度72m，库容448万m3。
赤泥堆积最大高度75m，总库容1058万m3，则服务年限=总库容÷年排赤泥所需库容
即：A=1058×105÷61.84×105=17.1（a）
（2）尾矿库等别
******************************佐主赤泥堆场最大赤泥堆积高度75m，总库容1058万m3。根据《尾矿库安全技术规程》（AQ2006-2005），该尾矿库为三等库。
表2.4-1 尾矿库等别
等 别
全库容V（万m3）
坝高H（m）
一
二等库具备提高等别条件者
二
三
四
五
V≥10000
1000≤V＜10000
100≤V＜1000
V＜100
H≥100
60≤H＜100
30≤H＜60
H＜30
注：全库容与坝高两者等差为一等时以高者为准，当等差大于一等时按高者降低一等。尾矿库失事将使下游重要城镇、工矿企业或铁路干线遭受严重灾害者，其设计等别提高一等。
根据《尾矿库安全技术规程》（AQ2006-2005）第4.2条规定，主要构筑物为3级建筑物，次要及临时构筑物为5级建筑物。
（3）防洪标准
根据各使用期库的等别，综合考虑库容、坝高、使用年限及下游可能造成的危害等因素分别按下表确定：
表2.4-2 尾矿库防洪标准
尾矿库等别
一
二
三
四
五
洪水重现期（年）
初期
