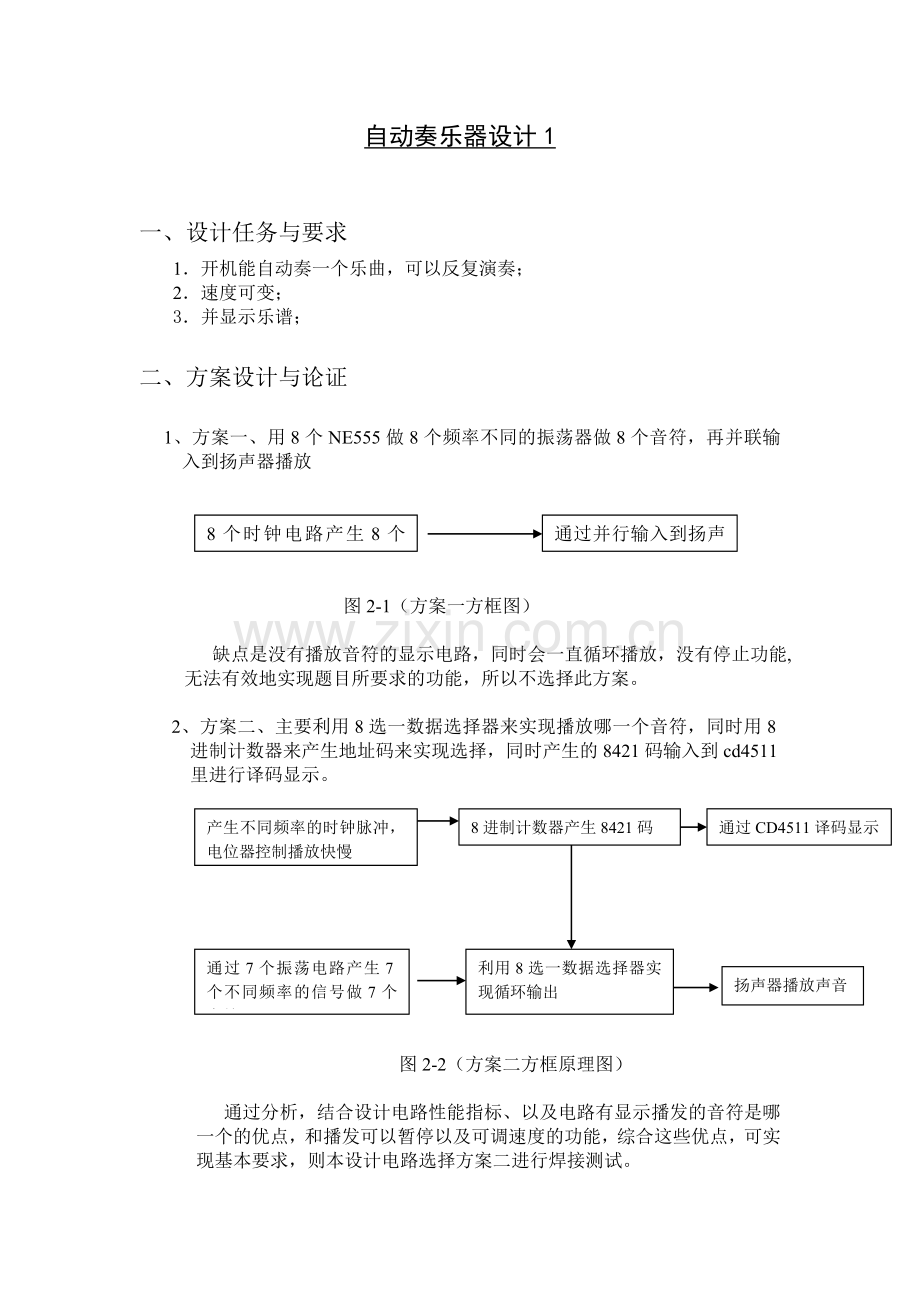

数字电路课程设计报告设计课题：自动奏乐器设计1 专业班级： 13电信本 学生姓名： 某某 学号： 130802040指导教师： 某某 设计时间： 自动奏乐器设计1一、设计任务与要求1开机能自动奏一个乐曲，可以反复演奏； 2速度可变；3并显示乐谱；二、方案设计与论证1、方案一、用8个NE555做8个频率不同的振荡器做8个音符，再并联输入到扬声器播放通过并行输入到扬声实现器8个时钟电路产生8个音符 图2-1（方案一方框图） 缺点是没有播放音符的显示电路，同时会一直循环播放，没有停止功能,无法有效地实现题目所要求的功能，所以不选择此方案。2、方案二、主要利用8选一数据选择器来实现播放哪一个音符，同时用8进制计数器来产生地址码来实现选择，同时产生的8421码输入到cd4511里进行译码显示。通过CD4511译码显示产生不同频率的时钟脉冲，电位器控制播放快慢8进制计数器产生8421码利用8选一数据选择器实现循环输出通过7个振荡电路产生7个不同频率的信号做7个音符扬声器播放声音图2-2（方案二方框原理图）通过分析，结合设计电路性能指标、以及电路有显示播发的音符是哪一个的优点，和播发可以暂停以及可调速度的功能，综合这些优点，可实现基本要求，则本设计电路选择方案二进行焊接测试。三、单元电路设计与参数计算555定时器555集成 时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。外形为双列直插8脚结构，体积很小，使用起来方便。只要在外部配上几个适当的阻容元件，就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐 和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。它的内部电压标准使用了三个5K的电阻，故取名555电路。其电路类型有双极型和CMOS型 两大类，两者的工作原理和结构相似。几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或 7556，两者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器，556和7556是双定时器。双极型的电压是+5V+15V，输 出的最大电流可达200mA，CMOS型的电源电压是+3V+18V。图8-1 555定时器内部框图555电路的工作原理555电路的内部电路方框图如图8-1所示。它含有两个电压比较器，一个基本RS触发器，一个放电开关T，比较器的参考电压由三只5K的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为和。A1和A2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于时，触发器置位，555的3脚输出高电平，同时放电，开关管截止。是复位端，当其为0时，555输出低电平。平时该端开路或接VCC。Vc是控制电压端（5脚），平时输出作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。T为放电管，当T导通时，将给接于脚7的电容器提供低阻放电电路。多谐振荡器的工作原理多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故 称为多谐振荡器。多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之 间来回转换，故又称它为无稳态电路。如图8-4，由555定时器和外接元件R1、R2、C构成多谐振荡器，脚2与脚6直接相连。电路没有稳态，仅存在两个暂稳态，电路亦不需要外接触发信号，利用电源通过R1、R2向C充电，以及C通过R2向放电端放电，使电路产生振荡。电容C在和之间充电和放电，从而在输出端得到一系列的矩形波，对应的波形如图8-5所示。图8-4 555构成多谐振荡器 图8-5 多谐振荡器的波形输出信号的时间参数是： T=0.7（R1+2R2）C=0.7R2C其中，为VC由上升到所需的时间，为电容C放电所需的时间。555电路要求R1与R2均应不小于1K，但两者之和应不大于3.3M。外部元件的稳定性决定了多谐振荡器的稳定性，555定时器配以少量的元件即可获得较高精度的振荡频率和具有较强的功率输出能力。因此，这种形式的多谐振荡器应用很广。设计原理： 1、直流电源设计 图3-1电源原理图 利用LM317的可调电压功能，调节R1的阻值，使得输出为5v电压。公式U0=(1+R1/R2)*1.25V 2、时钟产生电路 图3-2震荡电路（时钟产生电路）频率设置公式T=2.2*R2C1通过该变R2或者改变C1该变信号的频率，7个频率的参数设置可以为R21=22K，R22=33K，R23=44K，R24=50K，R25=70K，R26=80K，R27=90K。同样可以改变电容c1的值来实现8个频率的不同。C1的值选择2.2uf，3.3uf，4.7uf，或0.1uf（高频率是使用）3、8进制计数器电路加数显电路 图3-3八进制计数器加显示电路主要由一个74160构成的八进制计数器产生地址码实现，计数器ABCD端置0，计数器初时状态为0，开始计数，计到第七个CP信号完成时置数端有效，计数器回到初时状态0。再通过CD4511译码在数码显示管上显示乐谱，并且输入到8选一数据选择器利用74LS151进行选择输出和循环。4、功能电路 图3-2 功能电路图 音符的输出主要由一个74151数据选择器来实现的，从而达到7个音符的循环播放输出。利用八选一数据选择器选择输出来实现7个音符的输出，ABC是数据选择器的地址编码，这样就由数据选择器选择输出每个确定状态对应的音符。使用T触发器的作用是为使占空比为1：1，输出到一个调节占空比后再送到扬声器输出端。音符对应的频率如下表所示：音调 C高音)7/B6/A5/G4/F3/E2/D1/C频率Hz)261.63x2493.88440.00392.00349.23329.63293.66261.63四、总原理图及元器件清单1总原理图（不包括8个音符产生电路）图4-1 总电路图（不包括8个音符产生电路音符产生电路如图3-1所示） 2元件清单元件序号型号主要参数数量备注（单价）R21k33k100.1元C12.2uf，3.3uf电解电容（各4个）80.5元74LS16012元CD451112.5元BS20112元74LS15113元五、安装与调试1.电路安装买好设计所需要的器材,按电路原理图焊接电路板。2.电路调试 a接自制电源或在实验箱上接通电源。b先测试计数数显电路，观察有没有完成8进制计数。c测试8个音符的频率是否不同，如果相同则进行重新修改电路。d接入测试号的8个音符到功能电路中完成最终测试。六、性能测试与分析1.直流电源测试与分析（1）测试步骤将UI=220V,f0=50Hz接入电路板；观察两个发光二极管是否有亮；若两个发光二极管都亮，则用万用表交流电压档测降压后的电压U1；用万用表直流电压档测滤波后电压U4（由于接入了滤波电路所以整 流电压等于U2）;用万用表直流电压档测输出的正负电压Uo.（2）测试数据U1=13.5 V U2=20.5V（3）数据处理及误差计算1.变压器的副边输出电压为13.5V理论U=13V 1=(13-13.5)/13*100%=3.8%2.整流滤波电压稳压管的输入电压均为17.5V理论U=18V2=（18-17.5）/18*100%=2.7%3.稳压管输出电压UO=318v（4）结论分析（包含误差分析）A结论集成直流稳压电路由电源变压器、整流电路、滤波电路、稳压电路组成；电源变压器起降压作用；整流电路将正弦波电压转换为单一方向的脉动电压；滤波电路减小电压的脉动，使输出电压平滑；稳压电路使输出直流电压基本不受电网电压波动和负载电阻变化的影响；在误差允许的范围内，滤波后电压等于降压后的1.2倍；整流后电压 等于降压后的0.9倍。B误差分析 1电路板上所用的各元件并不是完全和我们所计算的理论值相等，大小有不同。2. 导线接触不良或导线本身有电阻引起误差；2.功能电路测试与分析1 功能电路测试（1） 测试步骤a 接通电源，打开开关，测试8个音符电路的频率是否相同。b 测试计数器是否是07计数。c 当调节电位器时观察计数快慢的变化，有没改变，同时听播放速度有没有随之变化。（2） 测试数据a音符F1：20HZ F2：40HZ F3：60HZ F4：100HZ F5：90HZ F6：F7：110HZ。b计数器按07计数并显示。c当调节电位器计数显示变快时，同时播放速度也变快，达到题目要求。调试成功。（3）结论分析 电路实现了开机自动播放7个音符的自动奏乐功能，当接通电源，蜂鸣器会按输入的7个音符按顺序不停的播放。当按下快速档后计数变快，播放也变快，这是由于输入时钟的频率变大而引起的，当CLK的频率变大后计数加快，输出的ABC，三个地址码的输出也加快，8选一的选通输出也加快，播放就随之加快。（4）误差分析 1电路板上所用的各元件并不是完全和我们所计算的理论值相等，大小有不同，不够精确导致误差。 2. 导线接触不良或导线本身有电阻引起误差；六、实验中遇到的问题1、开始时音乐演奏速度太快，通过多次降低CLK的频率将速度变慢，才得到了相对比较好的演奏效果。2、卡诺图化简为最简式时是通过真值表的形式将Q0Q4转化为ABC表示的，化简出的表达式非常的复杂，容易化简错，从而导致电路图的连接特别容易错误，可以适当采用工具。3实际频率设计的与理论有差别，导致声音不是很清晰。七，作品图片展示七、结论 这次课程设计，我是先从简单的几个音符的分频开始做，之后又参考了一些以前同学做过的资料，才得以日益完善自己的电路设计，细细推敲，一步一步的上手。从最初的一点点想法，到最后一个规模庞大的电路，终于电路大功告成了。且每次改动电路图后都要重新编译，完成新的波形仿真，一个小小的错误就会导致整个电路无法正常运行。设计过程中出现的种种问题让我明白，出现任何一点小的误差就会导致整个文件系统的编译出现错误提示。经过反复调试，但总是发出刺耳的声音，后多次调解CP1的频率才得到音符。这次课设，我遇到了不少的麻烦，当遇到不懂的、不会的问题，要自己看书温故知新，要不耻下问请教同学，要请教老师指点迷津。通过自己的努力和老师，同学的帮助，最终都被一一解决。以后要善于思考，发现问题，解决问题，才能更好的做出满意的设计。 通过对自动奏乐器的设计，我还认识到了“理论联系实际”这句话的重要性与真实性。而且通过对此课程的设计，我不但知道了以前不知道的理论知识，而且也巩固了以前知道的知识。最重要的是在实践中理解了书本上的知识，明白了学以致用的真谛。也明白老师为什么要求我们做好这个课程设计的原因。他是为了教会我们如何运用所学的知识去解决实际的问题，提高我们的动手能力。在整个设计到电路的焊接以及调试过程中，我个人感觉调试部分是最难的，因为你理论计算的值在实际当中并不一定是最佳参数，我们必须通过观察效果来改变参数的数值以期达到最好。而参数的调试是一个经验的积累过程，没有经验是不可能在短时间内将其完成的。在课程设计时我发现影响电路正常工作的一些原因，其中电源就会影响电路正常工作，特别是在用CMOS的非门做震荡电路时，会影响产生的脉冲的稳定性，而且在计数器工作时，如果电源不合适则不会正常计数。所以在设计电路时电源要选择合适。还要注意的是，在电源接入器件时最好加一个电容接地，过滤掉交流成分。在焊接时要注意不要用手去接触万用板上的铜片，避免氧化导致焊接好之后不能良好的接触，这次数字电子技术课程设计培养了我们严谨的科学态度，对待事情的恒心和耐心，不急不躁，每个模块都需要精心设计，不能有一丝的马虎，要始终保持一颗平静的心。也使我懂得了理论与实际相结合的重要性，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。最后，希望今后学校和学院多给我们安排这样非常有意义的课程设计。感谢在课设中老师们付出的辛勤劳动和对我们的耐心帮助，感谢同学对我的鼓励和建议，让我顺利完成了数字电子技术课程设计！ 八、参考文献 1、电子设计与制作基础 王港元 江西科学技术出版社2、电子线路设计、实验、测试罗杰 ，谢自美 电子工业出版社3、电子技术课程设计指导，彭介华 高等教育出版社4、电子技术基础实验研究与设计陈兆仁 电子工业出版社5、新型集成电路的应用梁宗善 华中理工大学出版社物理与电子信息学院数字电路课程设计成绩评定表专业：电子信息工程 班级：13电信本 学号：130802040 姓名： 唐瑶 课题名称自动奏乐器设计1设计任务与要求1开机能自动奏一个乐曲，可以反复演奏； 2速度可变；3并显示乐谱；设计报告成绩评分标准：有合理的方案设计和论证、电路参数的计算、总原理图和清单。（0-20分）电路板制作、调试规范，有详细制作和调试过程。（0-10分）电路板测试合理，对性能指标测试数据完整，正确；进行数据处理规范，进行了误差计算和误差分析。（0-15分）对课程设计进行了总结，有体会，并能提出设计的改进、建设性意见。 （0-5分）设计报告成绩：电子作品成绩评分标准：电路正确，能完成设计要求提出的基本功能。（0-30分）电路板焊接工艺规范，焊点均匀，布局合理。（0-20分） 电子作品成绩：课程设计成绩 总成绩： 指导教师： 2015年5月10日
