沟槽开挖专项施工方案-secret1.doc

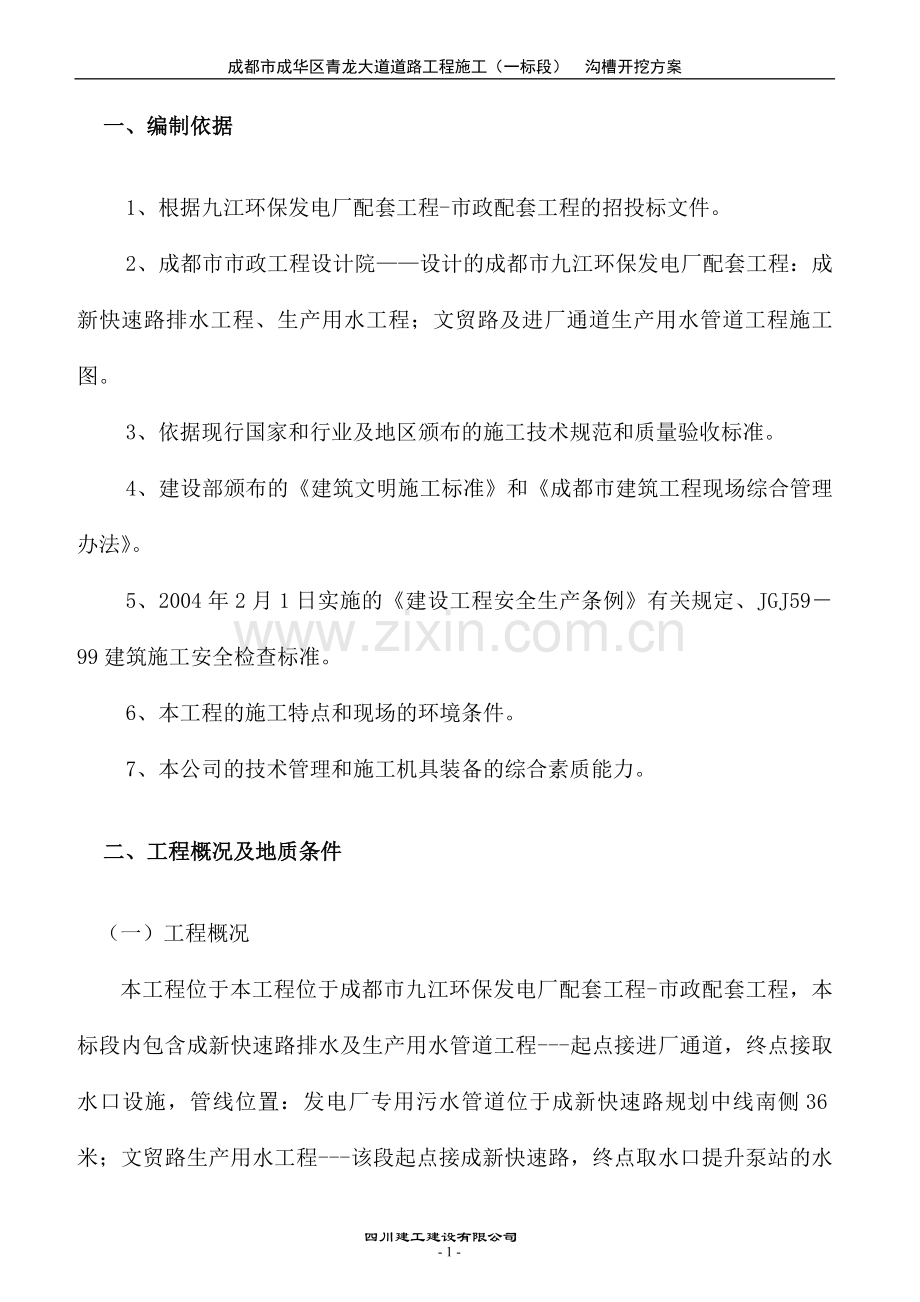

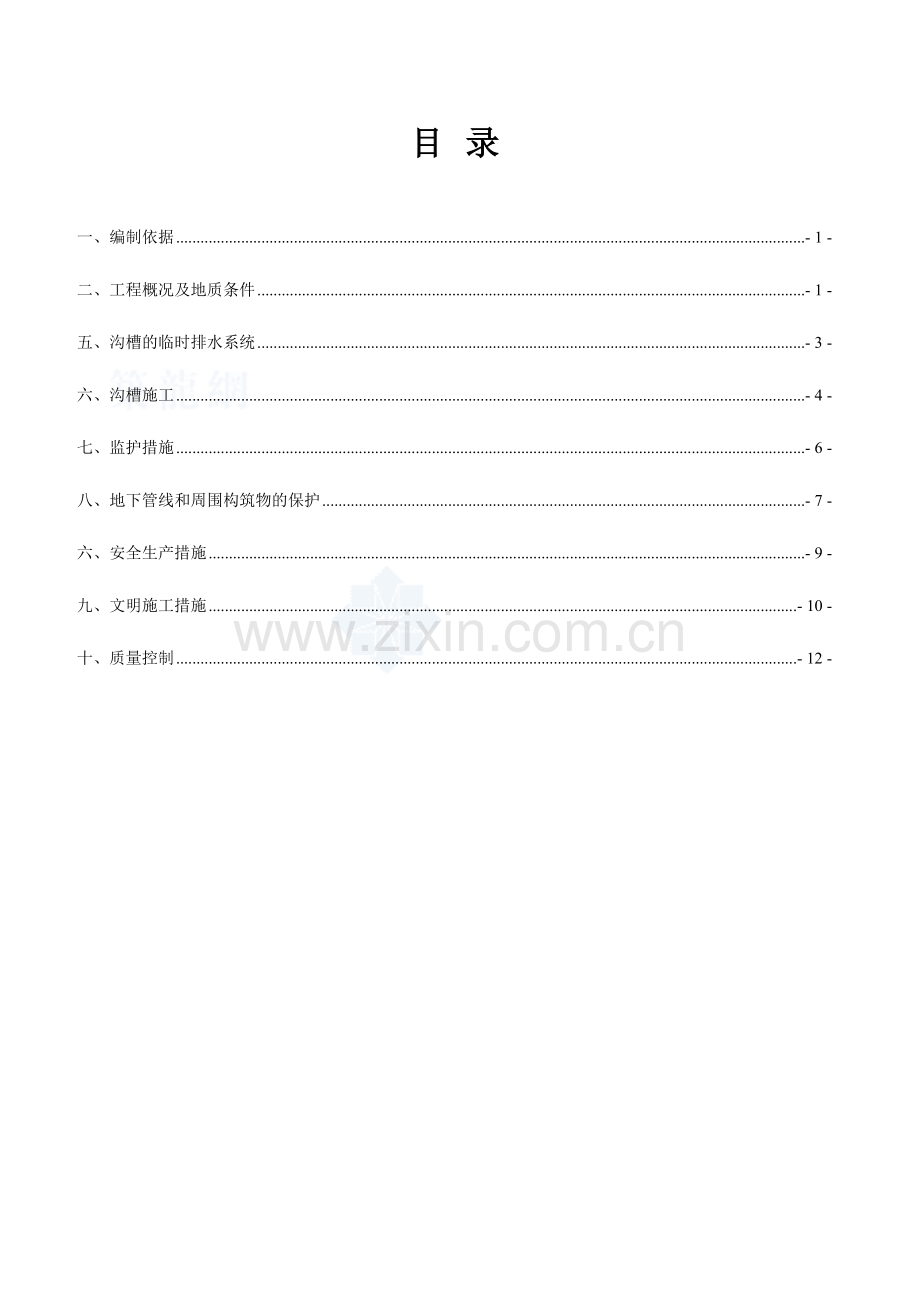

成都市成华区青龙大道道路工程施工（一标段） 沟槽开挖方案目录一、编制依据- 1 -二、工程概况及地质条件- 1 -五、沟槽的临时排水系统- 3 -六、沟槽施工- 4 -七、监护措施- 6 -八、地下管线和周围构筑物的保护- 7 -六、安全生产措施- 9 -九、文明施工措施- 10 -十、质量控制- 12 -一、编制依据1、根据九江环保发电厂配套工程-市政配套工程的招投标文件。2、成都市市政工程设计院设计的成都市九江环保发电厂配套工程：成新快速路排水工程、生产用水工程；文贸路及进厂通道生产用水管道工程施工图。3、依据现行国家和行业及地区颁布的施工技术规范和质量验收标准。4、建设部颁布的建筑文明施工标准和成都市建筑工程现场综合管理办法。5、2004年2月1日实施的建设工程安全生产条例有关规定、JGJ5999建筑施工安全检查标准。6、本工程的施工特点和现场的环境条件。7、本公司的技术管理和施工机具装备的综合素质能力。二、工程概况及地质条件（一）工程概况本工程位于本工程位于成都市九江环保发电厂配套工程-市政配套工程，本标段内包含成新快速路排水及生产用水管道工程-起点接进厂通道，终点接取水口设施，管线位置：发电厂专用污水管道位于成新快速路规划中线南侧36米；文贸路生产用水工程-该段起点接成新快速路，终点取水口提升泵站的水泵出水道，中线长677米，并由2条DN400输水管道，该段沟槽的深度大致在1m-2.6m左右；进厂通道生产用水管道工程-该段起点接发电厂（真武路），终点接成新快速路，中线长855.4米。该段沟槽深度为0.52.4米左右,排水沟槽深度在1m-4.8m。（二）地质条件依据中国建筑西南勘察设计研究院岩土工程勘察资料提供的岩土勘察报告，在勘察深度范围内，揭露的地层为第四系人工填土层（Q4ml）和第四系上更新统冲洪积层（Q3al+pl）。三、组织机构 （一）施工项目机构设置拟建工程工期紧、工程量大、场地宽敞，我项目部对此高度重视，对本单位参加施工人员提出严格要求，根据工程特点，建立以项目经理为首的管理层，组织协调，现场技术生产，对各种工程进行目标控制，以保证工期与质量顺利完成。（二）施工力量投入根据本工程的实际情况，应作好组织，计划协调工作，抓住关键环节，把好质量关，防范安全的同时打歼灭战，施工人员安排如下：岗位项目经理技术负责人责任工长测量员施工员安全员姓名李德全孙柏林杜全虎宋尧罗刚李伟职称工程师工程师工程师无无无人数1人1人1人1人1人1人 四、施工布置（一）、施工机具1、沟槽施工组织机具投放表：序号机具电器设备规格型号单位数量备注1液压挖掘机小松240台3租赁2自卸汽车10T辆10租赁3潜水泵Y7.5台15租赁4柴油发电机75KW台2租赁5配电箱60A台18租赁6碘乌灯1KW台20租赁7全站仪台1租赁8经纬仪J2台1租赁9水准仪S3台1租赁10打夯机台3租赁1116T压路机台3租赁12五、沟槽的临时排水系统沟槽的临时排水系统按照成都市九江环保发电厂配套工程-市政配套工程的施工组织设计实行。1、地面排水：管道施工期间设置临时排水设施。临时排水通道设置在道路南侧外，并在正式施工前完成临时排水通道的设置。2、沟槽内排水：在污水管道底部设0.30.3的排水边沟且每隔50m设一集水井以100mm口径污水泵抽排。3、井点降水的一般措施：a.井点设备运转正常后，保持连续抽水。出水排出降水范围外。b.井点正常运行时，发现水质浑浊，分析其原因并采取相应的措施。c.拔除井管后，土中留有的孔穴及时用黄砂灌实。六、沟槽施工关于沟槽开挖措施：测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，开挖时应及时安设龙门板，控制中线和槽底高程。开挖口线5米以内，不得堆土或堆放杂物。采用履带式挖土机挖土，边坡暂按0.67放坡系数进行放坡，开挖后根据实际状况适当加大放坡系数，开挖边坡由现场监理单位、设计单位、建设单位、施工单位现场确定，采用人工修坡检底的方法施工。挖至距设计高程30cm位置停止机械挖掘，防止超挖。投入机械：履带式挖土机2台，汽车10辆，水泵100mm5台。根据槽底土基的情况，按设计图纸要求采用中粗砂为管道基础。中粗砂垫层厚度按设计图纸的规定铺设。基础的底层土不能有淤泥和碎土，如有超挖选用8%灰土回填填实，不得用不合格土回填。2、验槽由施工单位自检，再请监理工程师进行沟槽底高程、地基承载力等检测是否符合规范及设计要求，验槽合格后方能进行下一道工序。若遇软弱基础，地基承载力达不到设计要求，则再对地基进行处理。3、管道安装中粗砂垫层按规定的沟槽宽度满堂铺设、摊平、拍实。中粗砂铺设结束后，在铺好的中粗砂垫层上安装管道。用25吨吊车下管，用16t手拉葫芦牵引管，用5t手拉葫芦稳管的安管方法施工。a、承插式钢筋混凝土管敷设前应逐根进行检查，确保无空鼓、承插口无裂纹和缺口，保护层无脱落。密封橡胶圈不能有割裂、破损、气泡、大飞边、油类侵蚀现象、变形、扭曲及不符合尺寸的不能使用。b、对于粗造的工作面使用砂轮磨光承口和插口工作面，以免影响柔性胶圈到位，损坏胶圈。套在插口上的橡胶圈应平直、无扭曲，同时尽量靠近插口端面，使之滚动到位。c、为了使插口和胶圈能顺利均匀地进入承口，达到预定的位置，对口的承插口间的间距必须均匀一致，周围一圈同时进入承口，否则胶圈受压不均，进入速度不一致，造成胶圈扭曲而大幅度回弹。牵引管选用10t手拉葫芦，稳管适用5t手拉葫芦。钢绳的安全系数取4至5。到位后的管道插口与承口之间的间隙为1.52.5cm，胶圈均紧贴止胶台，但不得露出止胶台。d、装管的作业是循环交替进行，为了防止已装到位的管道回弹，单靠回填胸腔土和管道自身产生的磨擦阻力是阻止不了回弹力，因此还必须采用葫芦稳管，使之随后安装的管道能阻止回弹，如此循环。投入机械：10t手拉葫芦2台，5t手拉葫芦2台4、沟槽回填管顶50cm以下人工回填夯实，管顶50cm以上采用人工配合机械回填夯实。分层回填，回填厚度每层不得超过30cm胸腔部位：两侧同时等高回填，每层虚铺厚度15cm，用手夯进行夯实。管顶上50cm以上部位：每层虚铺厚度30cm，用8T压路机和16T震动压路机分别碾压，压路机不能压到的部位井周用蛙式打夯机夯实。采用环刀法、灌砂法按照规范所要求的检验频率，对回填土的压实度进行测试。每层回填土经测试必须达到设计及规范要求的压实度后，才进行下一层的回填。投入机械：8T压路机1台，16T震动压路机1台，ZL装载机1台5、构筑物施工本标段内检查井由混凝土浇筑，浇筑时要求模板“平整、光洁、表面无污物、各部位尺寸符合设计图纸要求，刚度、强度及稳定性满足施工要求”。混凝土采用混凝土搅拌机拌合，严格按混凝土配合比拌制，浇筑时还要注意管顶起拱时，砂浆填满砌体与钢筋混凝土管之间的缝隙，抹面砂浆为1：2水泥砂浆，要求分三次完成，不得空鼓、裂缝，确保井壁、井底无渗水漏水现象，流槽要圆顺，尽量减小水流阻力系数，保证管道水流畅通，井内梯步要求吊垂球安装准确，严格按设计要求施工。6、闭水试验污水管道应及时进行装水闭水试验。闭水试验在管道装满水24小时后进行，闭水水头高4m，渗水量按1小时闭水桶（标准面积为0.1m2）降水高（h）计算。七、监护措施1工程项目部落实施工员促进沟槽的开挖、围护是否符合安全规定，作为专项施工组织设计要求的监护责任人。2监护的主要项目为：a)监查开挖后对邻近构筑物的影响。b)监查沟槽的沉降及位移。3监查的频率一天两次；上班前或后一次，下班前一次；由监查人记录在施工日记中；在暴雨或连续的雨天中，增加监查次数。4监查中发现异常情况，及时报告项目经理。由项目经理决定 采取何种应急技术措施来消除隐患。八、地下管线和周围构筑物的保护1、原有地下管线保护措施原有地下管线保护：根据现场勘察时业主提供的依据，及管线图所示，我们项目部总体措施：l）思想上要对管线保持高度重视。2）人工开挖样洞，施工前必须全部暴露清楚，便于保护。3）落实专人负责。4）管线保护工作首先办好监护，后落实专门措施，这样能有效地加以保护。为保证公用管线在施工期间的安全，本公司拟定如下具体管线保护措施，并在施工过程中认真贯彻实施。1项目部组成以项目经理总负责，项目部文明施工员、工区工地 主任参加的管线保护领导小组，加强下水道新排管施工期间对原有管线的保护工作。2教育每个职工从思想上高度重视保护公用管线的重要性及损坏公用管线的危害性，特别是在路口附近，现场操作人员在施工过程中更应高度重视。3施工开工前，根据施工图与有关管线单位联系，并请他们到现场监护、办好有关手续。对图纸上末标明或模糊不清的地区，应委托有关物探单位进行现场测查，物探资料应分发到管线，小组所有成员，并由工区工地主任向现场施工人员和作业班组长进行详细交底。在沟槽开挖前必须开好样洞，摸清周围管线实际走向、分布情况，对于地下管线情况不明的地段，应当人工先进行试挖，严禁盲目使用机械开挖，造成野蛮施工，破坏地下管线。管线单位接到施工单位要求了解管线走向、分布情况委派监护的通知的，应积极地为施工单位提供管线详细情况，并派熟悉情况、工作认真的同志到现场进行监护，为施工单位创造条件提供方便。 管线挖出后，请业主通知公用管线单位监护，共同商量决定具体加固措施。一般管线保护用钢丝绳，钢杆花兰螺丝吊空，上面盖草或其他保护物，防止外物击伤。重要管线保护必须制订具体加固方案，实施后昼夜派人监护周围。加快施工进度，抓紧时间，缩短工期，使管线早日恢复原状。发生意外情况的处置措施：在施工中万一出现意外情况，工地负责人应该临危不乱，一方面向有关管线单位反映，要求组织抢救：另一方面立即报告自己上级主管部门领导，保护事故现场，把出事地点护栏或红白带围起来，组织临时纠察队，防止伤害行人或事故扩大，施工单位领导必须组织人力、物力、财力、配合公用管线单位全力以赴投入抢险任务，缩短抢险时间，使管线尽快恢复，减少国家损失。事后要按照“三不放过”原则分析事故原因分清事故责任，提出整改措施杜绝类似事故的发生，并对有关人员进行通报批评或处罚等。在实施新建排水管道中，在碰及旧地下水道管时要事先考虑如何维持老管的排水，我们准备先摸清加工区域内原有网的分布走问，管底标高等有关必要的参数，有条件的则利用老管本身的管网系统临时改接作为临时排水，无条件的则在施工中应另行考虑排设临时管。总之，保护公用管线，在施工期间，要做到天天讲，时时讲，警钟长鸣。保护公用管线，主要依靠现场施工广大职工和全体现场管理人员，施工单位还特别需要各公用管线现场监护人员的指导、督促和帮助。2、周围构筑物的保护1）施工过程中，地面及附近建筑物均设置沉降观察点。2）落实专人，经常观察，做好记录。3）挖土时不将余土堆放在建筑物一侧，这样减轻基槽边压力。六、安全生产措施一、安全目标：严格按照标准执行，在施工过程中按安全生产的各项技术和要求对沟槽进行开挖。每道工序开工前，必须向施工、作业人员详细的安全要求和安全技术措施交底，并在施工中监督执行，杜绝违章指挥，违章作业，坚持安全生产与施工生产的“四同步”。沟槽周围用1.8m高彩钢板护栏，进行围护隔离保护，封闭施工。同时在彩钢板上设置红灯标志。槽内作业行走的跳板，必须使用10cm厚的专用跳板，使用5cm厚的木板做临时跳板，长度超过3米时，应加设顶板并有防滑条。二、施工机械安全防护施工机械安全防护一般规定：(1) 各种机械设备的操作人员，都必须经过专业与安全技术培训，经有关部门考核合格方准上岗。严禁无证人员操作。(2)各种机械操作人员，必须懂得所操作机械的性能、安全装置。熟悉安全操作规程，能排除一般故障和日常维护保养。(3)工作时，操作人员必须穿戴好防护用品，集中思想、服从指挥、谨慎操作，不得擅离职守或将机械随意交给他人操作。(4)交付现场使用的机械设备，必须性能良好，防护装置齐全，生产及安全所需备品配套，并经设备部门和现场负责人认可，方能使用。(5)起重机行驶与停置时，必须与沟渠、基坑、输电线保持规定的安全距离(按计算)。(6)机械设备进入作业点，单位工程负责人应向操作人员进行作业任务和安全技术措施的详细交底。挖掘机安全操作要求：(1) 施工前应做好地质、水文和地下设施的调查和勘察工作，并熟悉施工方案。(2)开挖作业应从上至下分层进行，禁止超越该机规定的作业高度。(3)挖掘机作业时，禁止铲斗从运土车辆驾驶室顶上越过。(4)挖掘机履带到工作面边缘，最少保持1m以上的安全距离。(5)挖掘机停置或下班后应离开工作面，斗子须落地放置。 三、配电房安全要求：(3) 因该工程的施工用电均为发电机发电，因此其电源开关与外电网电源开关之间，应装设防止同时合闸的机械联锁装置或双设闸刀，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4欧姆。九、文明施工措施在施工中贯彻文明施工的要求，推行现代化管理方法，科学组织施工，做好施工现场的各项管理工作。 本工程将以建筑施工现场标准化工地的各项要求严格加以管理，创建筑现场标准化工地。 管理措施： (1) 贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场的各项管理工作。 (2) 按照施工总平面布置图设置各项临时设施。堆放大宗材料、成品、半成品和机具设备，不得侵占场内道路及安全防护等设施。 (3) 施工现场设置明显的标牌，标明工程项目名称、建设单位、设计单位、施工单位、项目经理和施工现场总代表人的姓名、开、竣工日期、施工许可证批准文号等。施工单位负责施工现场标牌的保护工作。 施工现场的主要管理要员在施工现场应当佩戴证明其身份的证卡。 (4) 施工现场的用电线路，用电设施的安装和使用必须符合安装规范和安全操作规程，严禁任意拉线接电。施工现场必须设有保证施工安全要求的夜间照明；危险潮湿场所的照明以及手持照明灯具，必须采用符合安全要求的电压。 (5) 施工机械按照施工总平面布置图规定的位置和线路设置，不得任意侵占场内道路。 (6) 保证施工现场道路畅通，排水系统处于良好的使用状态；保持场容场貌的整洁，随时清理建筑垃圾。在车辆，行人通行和地方施工，应当设置沟井坎穴覆盖物和施工标志。 (7) 施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消险隐患，保证其安全有效。 (8) 职工生活设施，符合卫生，通风，照明等要求。职工的膳食，饮水供应待应当符合卫生要求。 (9) 做好施工现场安全保卫工作，采取必要的防盗措施，在现场周边设立围护设施。非施工人员不得擅自进入施工现场。 (10) 严格依照中华从民共和国消防条例的规定，在施工现场建立和执行防火管理制度，设置符合消防要求的消防设施，并保持完好的备用状态。在容易发生火灾的地区施工或者储存，使用易燃易爆器材时，施工单位应当采取特殊的消防安全措施。 (四) 采取有效措施控制施工过程中的扬尘；在炎热干燥的天气时，由专人在现场及现场附近道路上洒水，以保持湿润，防止尘土飞扬；对于现场的容易飞扬的材料如水泥、粉煤灰等，采用适当的覆盖。(五) 为了降低施工中噪声对环境的影响，采用如下措施：通过统筹安排，合理计划，最大限度地减少夜间施工的时间和次数；教育工人在砼振捣时不得用振动器长时间振动钢筋；车辆进出现场，专人指挥，减少或不鸣笛； (12) 搞好公共关系的协调工作。为最大限度地减少施工对周围环境的影响，我公司由专人负责公共关系的协调工程，随时听取有关方面对我施工的意见和建议，并在可能的情况下加以改正，满足有关部门的要求，使工程能顺利进行。十、质量控制进场时由测量人员仔细校核水准点及坐标点，并按照相关规范建立施工控制网。沟槽开挖前将水准点引至开挖区域，并校核无误后才进行开挖，开挖中随时控制开挖高程、挖后及时校核槽底高程。沟槽开挖时，槽底的宽度应为管外径+0.5m（有支撑沟槽需另加支撑尺寸），应严格控制沟槽宽度和基底高程，不得超挖或扰动基面。槽底不得受水浸泡。挖至距设计高程30cm位置停止机械挖掘，防止超挖，同时采用人工捡底，仔细找平，保证槽底坡度。开挖沟槽的质量标准：槽底松散土、淤泥、大石块等杂物必须清除，保持槽底不浸水。管材、橡胶圈等材料，应符合现行的产品标准，具有质量检验部门的产品合格证和产品性能说明书，并应表明生产厂家、规格和生产日期。承插接口密封橡胶圈，必须与管材规格配套。 管材质量要求：管材要求外观颜色一致，内壁光滑平整。管身不得有裂缝，筋的连续缺损不得超过 2 条，管口不得有破损、裂口、变形等缺陷。管材的端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。管材内压强度及刚度应满足设计要求。管道接口用的橡胶圈性能、尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损和接缝现象。装卸、运输和堆放。管材、管件在装卸、运输和堆放时，应避免撞击，严禁抛投。管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。管材堆放应遮阳，承口与插口应间隔整齐排列，两端用木楔块塞稳妥。橡胶圈在保存及运输中，不得受到损伤。安管时，管材应将插口顺水流方向，承口逆水流方向安装，安 装一般由下游往上游进行。管材可按需要长度，用手锯截取，断口应修边。橡胶圈接口的位置放置在管道插口第二至第三根筋之间的槽内。接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂上润滑剂，然后将承插口的中心线对齐。接口方法：一人用棉纱绳吊住 B 管的插口，另一人用长撬棒插入基础，并抵住管端端部中心位置的横档板，然后用力将 B 管插口缓缓插入 A 管的承口至预定位置。管道接口后，复核管道的高程和直线，使之符合设计要求。铺管和接口的质量标准：管道应顺直，管底坡度应符合设计要求，不得有倒落水。管道与井的连接采用短管，井墙短管外露部分宜小于600mm，管筋位于井墙部分砂浆应饱满，以防接缝处渗水。沟槽复土应在管道隐蔽工程验收合格后进行。沟槽复土应及时，防止管道暴露时间过长造成损失。沟槽复土应遵循以下原则： 管顶 30cm 范围内，必须用人工回填，严禁用机械推土回填。回填 先从管底与基础结合部位开始，沿胸腔两侧同时对称分层回填并夯实，每层回填高度不超过 20cm，直至管顶以上 30cm。回填材料质量应符合设计要求。若采用推土机或碾压机碾压，管顶以上的复土厚度不得小70cm。管材复土密实度的质量标准，管材回填粗砂检验方法如下：顺序项目允许密实度检验频率检验方法范围点数 1 胸腔部分=16KN/m3 ，两井之间每层一组（3 点）用16 钢筋 0.7m 高处自落检测 。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。- 15 -四川建工建设有限公司
