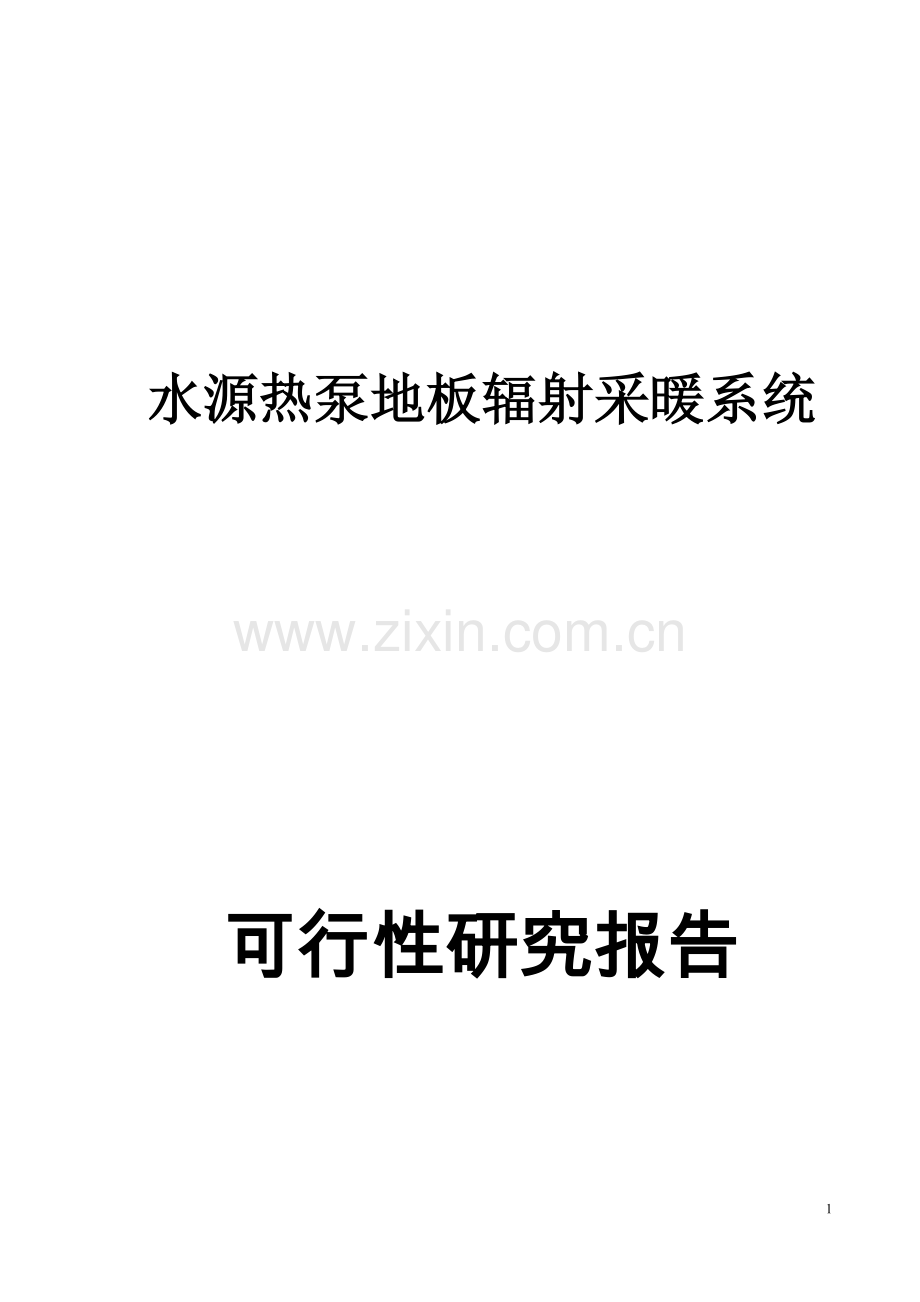

某小区水源热泵地板辐射采暖可行性研究报告.doc

上传人:w****g 文档编号:2161503 上传时间:2024-05-21 格式:DOC 页数:38 大小:6.53MB
下载 相关 举报
某小区水源热泵地板辐射采暖可行性研究报告.doc_第1页
第1页 / 共38页
某小区水源热泵地板辐射采暖可行性研究报告.doc_第2页
第2页 / 共38页
某小区水源热泵地板辐射采暖可行性研究报告.doc_第3页
第3页 / 共38页
某小区水源热泵地板辐射采暖可行性研究报告.doc_第4页
第4页 / 共38页
某小区水源热泵地板辐射采暖可行性研究报告.doc_第5页
第5页 / 共38页
点击查看更多>>
资源描述

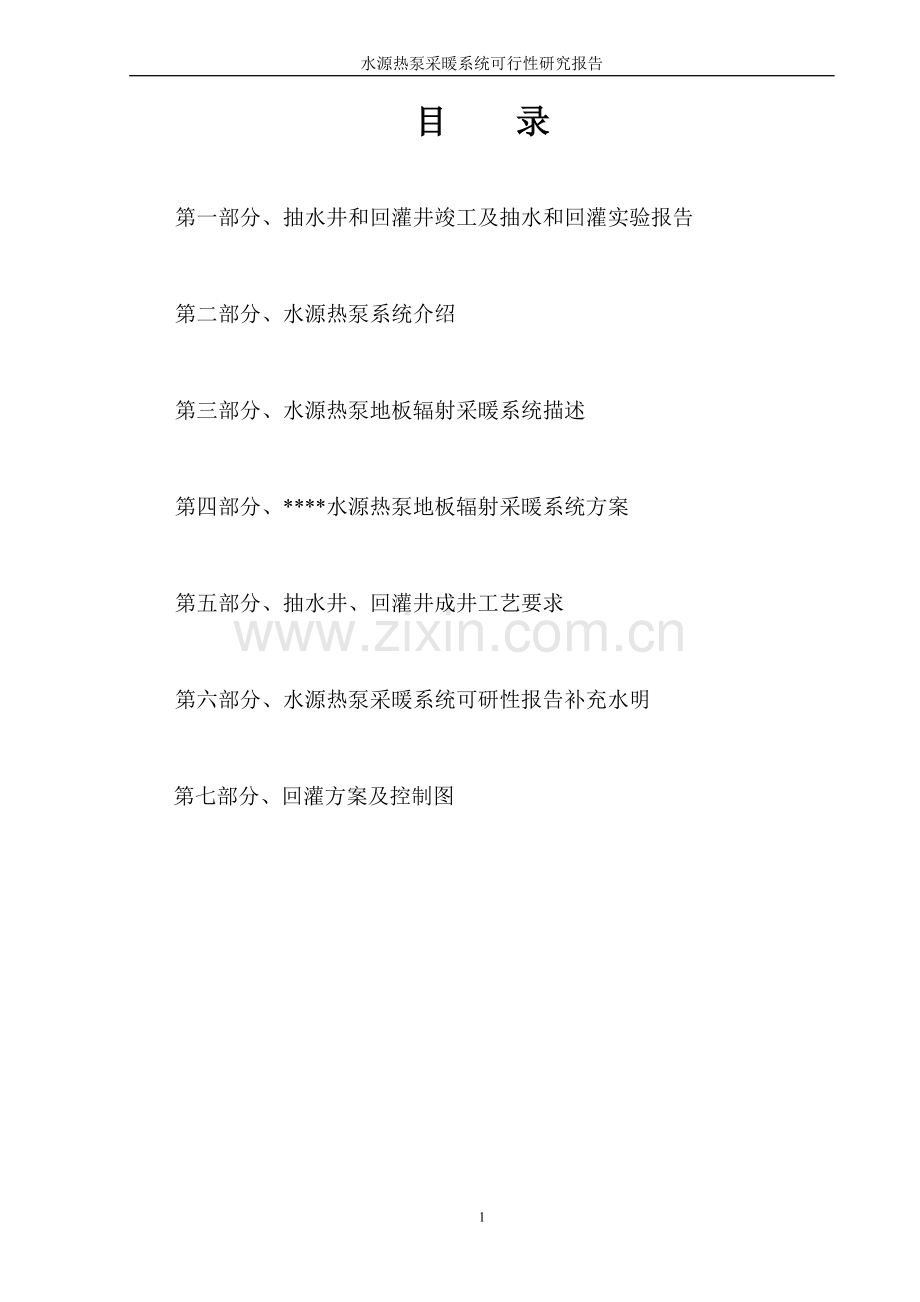

1、水源热泵地板辐射采暖系统可行性研究报告1 水源热泵采暖系统可行性研究报告目 录 第一部分、抽水井和回灌井竣工及抽水和回灌实验报告 第二部分、水源热泵系统介绍 第三部分、水源热泵地板辐射采暖系统描述 第四部分、*水源热泵地板辐射采暖系统方案 第五部分、抽水井、回灌井成井工艺要求 第六部分、水源热泵采暖系统可研性报告补充水明第七部分、回灌方案及控制图第一部分、抽水井和回灌井竣工及抽水和回灌实验报告抽水回灌实验报告一、 试验目的:检验抽水井的实际出水量、动水位、含砂量、出水温度;回水井实际回灌量、动水位二、 试验工具:两台潜水泵,4台超声波流量计、电测水位计、量砂杯等潜水泵:250QJ(R)-125

2、/29/1 扬程:28米 流量:130m3/h 超声波流量计:XCT-2000三、 试验方法1号和2号两口抽水井分别安装潜水泵,1号抽水井抽水,分别往1号和2号回水井回灌;2号抽水井抽水,分别往3号和4号回水井回灌;抽水井和回水井用PE卫生管道连接。抽水试验分别进行了72小时,数据参数见记录表。 四、 结论 通过以上试验数据可以看出,抽回水井在满负荷工作状况下水位变化平稳,出回水稳定,完全满足设计要求。两口抽水井稳定出水量为130m3/h,水源热泵设计每口抽水井的最大抽水量为120m3/h,抽水井完全满足要求。4口回灌井的稳定回水量为65m3/h,水源热泵设计每口抽水井的最大回水量为50m3/

3、h,回水井完全满足要求。水源热泵设计7口抽水井,最大用水量为600m3/h,水源热泵设计14口回水井,最大回水量为600m3/h,每口回水井的最大回水量为43m3/h,完全做到全部回灌。表格文件水井竣工记录和抽回水试验记录第二部分 水源热泵系统介绍水源热泵系统介绍一、 项目介绍本工程位于沈阳市*,拟采用水源热泵机组为小区住宅采暖(地热),网点房冬季采暖。总建筑面积143923。水源热泵系统介绍 2006年9月沈阳市建委召开会议,研讨地源热泵技术大面积推广的相关问题。结束及减少使用传统燃煤供热方式。经过专家勘探,沈阳70%以上的地方可采用水源热泵系统(打井)。另外,沈阳市日前已专门成立了水源热泵

4、开发管理办公室,并将在市委、市政府、市人大、市政协率先推广采用水源热泵技术。响应市政府的号召,本项目采用环保、节能的水源热泵中央空调系统。1. 水源热泵系统的使用:水源热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源,并采用热泵原理,通过少量的高位电能输入,实现低位热能向高位热能转移的一种技术。地球表面浅层水源吸收了太阳进入地球的相当的辐射能量,并且水源的温度一般都十分稳定。水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中,由于水源温度低,所以可以高效地带走热量,而冬季,则从水源中提取能量,由热泵原理通过空气或水作为载冷剂提升温度后送到

5、建筑物中。通常水源热泵消耗1kW的能量,用户可以得到4kW以上的热量或冷量。2.水源热泵机组工作的原理示图如下:3.水源热泵系统环保、节能:与锅炉(电、燃料)和空气源热泵的供热系统相比,水源热泵具明显的优势。锅炉供热只能将90%98%的电能或7090%的燃料内能转化为热量,供用户使用,因此地源热泵要比电锅炉加热节省三分之二以上的电能,比燃料锅炉节省二分之一以上的能量;由于水源热泵的热源温度全年较为稳定,一般为1025,其制冷、制热系数可达3.54.4,与传统的空气源热泵相比,要高出40%左右,其运行费用为普通中央空调的5060。因此,近十几年来,尤其是近五年来,水源热泵空调系统在北美如美国、加

6、拿大及中、北欧如瑞士、瑞典等国家取得了较快的发展,中国的水源热泵市场也日趋活跃,可以预计,该项技术将会成为21世纪最有效的供热和供冷空调技术。 在中国的传统的空调系统概念中,由于国家的经济发展状况和政策的影响,在相当长的时期中,北方一般以燃煤锅炉解决冬季取暖问题,在南方以水冷机组解决夏季制冷问题。在二十世纪八十年代以后,制冷机组的方式开始多样化,此时,出现了溴化锂机组、风冷机组,机组的容量也从原有的大中型机组过渡为大中小型机组,在二十世纪九十年代以后,对于取暖方式也开始有新的尝试和探讨,特别是随着可持续发展和公众环保意识的提高,世界和中国能源利用的结构都正在转变,从原有的煤、石油取暖过渡到以天

7、然气及电等清洁能源。沈阳作为大气污染最为严重的城市之一,其治理大气污染的政策中就包括能源结构的调整,从以煤为主改为天然气和电力替代能源。但是,替代能源虽然可以部分解决大气污染的问题,可是天然气和石油等都属于不可再生的能源,从可持续发展的角度看,必须提高能源利用效率或者寻找可以再生的能源,而水源热泵机组就是比较理想的一种设备。4.水源热泵的特点l 属可再生能源利用技术水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源,进行能量转换的供暖空调系统。其中可以利用的水体,包括地下水或河流、地表的部分的河流和湖泊以及海洋。地表土壤和水体不仅是一个巨大的太阳能集热器,收集了47的太阳辐射能量,比人类每年

8、利用能量的500倍还多(地下的水体是通过土壤间接的接受太阳辐射能量),而且是一个巨大的动态能量平衡系统,地表的土壤和水体自然地保持能量接受和发散的相对的均衡。这使得利用储存于其中的近乎无限的太阳能或地能成为可能。所以说,水源热泵利用的是清洁的可再生能源的一种技术。l 高效节能水源热泵机组可利用的水体温度冬季为12-22,水体温度比环境空气温度高,所以热泵循环的蒸发温度提高,能效比也提高。而夏季水体为18-35,水体温度比环境空气温度低,所以制冷的冷凝温度降低,使得冷却效果好于风冷式和冷却塔式,机组效率提高。据美国环保署EPA估计,设计安装良好的水源热泵,平均来说可以节约用户3040的供热制冷空

9、调的运行费用。l 运行稳定可靠水体的温度一年四季相对稳定,其波动的范围远远小于空气的变动。是很好的热泵热源和空调冷源,水体温度较恒定的特性,使得热泵机组运行更可靠、稳定,也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。l 环境效益显著 水源热泵的使用电能,电能本身为一种清洁的能源,但在发电时,消耗一次能源并导致污染物和二氧化碳温室气体的排放。所以节能的设备本身的污染就小。设计良好的水源热泵机组的电力消耗,与空气源热泵相比,相当于减少30以上,与电供暖相比,相当于减少70以上。 水源热泵技术采用的制冷剂,可以是R22或R134A、R407C和R410A等替代共质。水源热泵机组

10、的运行没有任何污染,可以建造在居民区内,没有燃烧,没有排烟,也没有废弃物,不需要堆放燃料废物的场地,且不用远距离输送热量。l 一机多用,应用范围广水源热泵系统可供暖、空调,还可供生活热水,一机多用,一套系统可以替换原来的锅炉加空调的两套装置或系统。特别是对于同时有供热和供冷要求的建筑物,水源热泵有着明显的优点。不仅节省了大量能源,而且用一套设备可以同时满足供热和供冷的要求,减少了设备的初投资。水源热泵可应用于宾馆、商场、办公楼、学校等建筑,小型的水源热泵更适合于别墅住宅的采暖、空调。l 自动运行水源热泵机组由于工况稳定,所以可以设计简单的系统,部件较少,机组运行简单可靠,维护费用低;自动控制程

11、度高,使用寿命长可达到25年以上。第三部分、水源热泵地板辐射采暖系统描述水源热泵地板辐射采暖系统描述针对本项目的工程特点,建议采用集中式水源热泵方案,即建立集中机房,主机设备及机房系统介绍如下: 1 水源热泵机房系统描述: 机房系统主要由水源热泵主机、井水循环系统、热水循环系统、抽水井和回灌井、以及经水管网、热水管网和机房控制系统组成。 本项目整个系统选用4台的水源热泵机组(根据现场机房的情况),放置在地下机房内内,集中式水/水螺杆机组以电作为动力,以水井中抽取的水作为冷热源,通过布置在各个区域的地板辐射等末端系统,为建筑物提供热源。2水源热泵机组简介 水源热泵螺杆机组制冷量范围从370kW到

12、3242kW,规格多,型号全,加之各种选件可满足不同用户之需求。水水螺杆式水源热泵机组现已成为非常成熟的中央空调主机,制冷效率高,故障率低,维护操作简单方便。机组外形结构紧凑,占地面积小,运行稳定,运行噪声低,耗能省,运行成本低,具有世界领先的水平。其制冷工质可使用符合环保协议的混合工质,也可采用全无氟的绿色环保工质,绝不造成污染。l 世界名牌压缩机优质半封闭双螺杆式压缩机,轴封泄漏的可能性为零。采用双轴旋转排气设计,并使用最新开发的第四代型线,优化的圆周速度,优良的齿型设计使机组具有更高的压缩效率。电机腔与压缩腔一体铸造,精度更高。双层压力补偿转子壳体,极其坚固,即使在高压状态也无膨胀,同时

13、有效降低了机组的噪音。进口高效耐氟电机效率高省能源,可靠性高。双轴向轴承,坚固耐用,通过舌形密封环隔离轴承腔压力,轴向轴承腔压力较低。电机热保护绕阻PTC控制保障电机的安全运转。优化的油路设计,压缩机内置专利三级油分离器,长寿命m级精细过滤器。封闭低压轴承室,极大提高轴承的润滑环境,减压后的轴承腔,确保溶在油里的制冷剂最少,因而油的粘度较高,相对普通设计,轴承室内油粘性提高将近一倍。采用压差供油方式,省去油冷却器、油泵等复杂的油路系统,易于维修保养。电机直接驱动,运转部件和易损件少,机械效率高。可选无级滑阀控制带Vi补偿功能。l 高效节能现如今更多的螺杆式压缩机的生产偏重于低的初投资而不是低的

14、运行费用,由此而导致了机组换热器性能的下降和实际能效比的降低。 幸运的是对于那些被浪费的能量,水源热泵机组有自己的解决办法。因为水源热泵机组的研发从一开始就更关注节能的要求,在每个细节上确保机组达到最佳的性能。完全符合美国ARI 550标准的规定。本工程水源热泵机组冷凝器和蒸发器均为壳管式换热器,采用新型高效型换热器结构,考虑到水源工况为节约地下水的开采,采用大温差小流量的设计原则。热交换器采用最先进的高效换热铜管束,独特的换热管几何特性,增强了管外核态沸腾所需的汽化核心,强化了管内流体扰动,同时延缓了水侧结垢,内、外壁经强化传热以得到最优的性能,较以往设计,现行的独特设计使传热效率提高30%

15、。蒸发器的蒸发管采用内螺槽外凹牙强化传热技术,冷凝器的冷凝管采用内螺槽外绞牙技术,提高了蒸发器和冷凝器的传热效率和蒸发温度,最终提高机组的能效比。冷媒通过蒸发器的流速保持在6 m/s以上,可保证冷冻油随冷媒自然流回压缩机,不需增加强制回油装置,避免回油不畅导致的压缩机故障。每台容器的设计、制造、检验均符合GB150钢制压力容器、GB151壳管式热交换器、JB/T4750-2003制冷装置用压力容器及压力容器安全监察规格等相关的标准、法规,运行安全可靠。l 部分负荷性能压缩机的大多数操作时间都运行于部份负荷工况下,机组不仅要求在满负荷的情况下高效运行,在部分负荷运行时也要求保持较高的效率。在相同

16、的运行条件下,由于部分负荷工况的存在,而使得运行费用有10%20%的偏差是很正常的。部份负荷的运转能耗对于机组的运行成本很重要,所以这种情况在ARI 550标准中以“综合部分负荷值”(IPLV)和“应用部分负荷值”(APLV)来衡量。IPLV/APLV 提供了一个比较部份负荷的运行能力的标准方法后, 部分负荷运行就无需被定义为“特殊的情况”, 而应该是视之为普遍现象。水源热泵螺杆机组在设计时充分考虑了部分负荷情况下机组运行的经济性。电子膨胀阀的广泛采用提高了机组的效率。电子膨胀阀具有比例积分式调节的卓越技术,允许更好地控制空调机组降低运行成本。电子膨胀阀电机与阀合为一体,陶瓷材料的阀板和阀口部

17、件耐磨损,可靠性高,寿命极长。流量变化呈线性,连续的冷量调节,在制冷回路中无液击现象。在部分负荷的工况下,电子膨胀阀更能做出精确的调节,提高部分负荷时的效率,与使用热力膨胀阀的冷水机组冷水机组比较运转效率提高了15%,且能够更精确的控制冷水温度。第四部分、*水源热泵地板辐射采暖系统方案*水源热泵地板辐射采暖系统方案一、工程概况及设计要求本工程为沈阳市,拟采用水源热泵机组为小区住宅采暖(地热),网点房冬季采暖。总建筑面积143923。二、工程设计依据采暖通风与空气调节设计规范 GBJ16-87 简明空调设计手册 地源热泵工程技术指南,徐伟译地源热泵施工技术规程Ground Water Appli

18、cations Manual,Mammoth Inc. 业主提供的图纸及资料三、设计方案1、设计参数 室内设计参数夏季:温度为2426;相对湿度;风速不大于0.25m/s。冬季:温度为1822;相对湿度35;风速不大于0.25m/s。 室外设计参数夏季:室外干球温度为31。4;湿球温度为;日平均温度为26。冬季:室外空气温度为-22;相对湿度。2、冷、热负荷估算 住宅建筑面积:113293平方米,室内设计温度为1822,地热采暖。热负荷指标按50w/,总热负荷为:5665kw。网点建筑面积:13338平方米,室内设计温度为1620,地热采暖、散热器采暖。热负荷指标按100w/,总热负荷为:13

19、34kw。 地上车库建筑面积:9757平方米,室内设计温度为912,钢制散热器采暖。热负荷指标按30w/,总热负荷为:293kw。地下车库建筑面积:7535平方米,室内设计温度为912,大门口需要安装大的低温水隔热风幕和管理服务办公室采暖,大约需要150 kw的热负荷。热负荷指标按20w/,总热负荷为:150kw。设计总热负荷为:7442 kw考虑到此采暖系统的同时使用系数约为95%,而则系统的实际热负荷为:7442kw,即系统的装机容量必须大于等于7442 kw。3、主机设备选型本设计拟选用美国美意MWH500CA水源热泵机组4台,4台机组的总制热量为7660 kw,完全满足要求。机组设备技

20、术参数见下表设备名称设备型号单位数量单机制冷量/kw单机制热量kw制热时冷水流量/h水-水式水源热泵机组MWH500CA台419801915550四、系统设计的基本要求冬季供热采暖设计出水温度为5055,回水温度为4045。 由于是地热采暖、和散热器采暖共用一套系统,所以系统冬季采暖供回水温差按810设计。井水出回水温差按9度设计,降低井水用量,提高机组的使用效率,节约能源,保护水资源。另外,水源热泵地板辐射采暖系统,不仅冬季可以采暖,只要经过对系统进行少许改造,还可以夏季地板制冷;由于地板制冷系统温差比传统制冷系统温差大,可以直接用井水制冷,大大节约制冷运行费用,降低运行成本,是目前国外发展

21、最快的制冷系统。由于此地区冬季(特别是春节期间地下水温度较低,井水温度大约为911),水源热泵机组必须选用适应此工况的主机。由于是大面积的常规采暖,主机房必须配置先进的控制设备,使系统安全运行,节约运行费用,降低采暖成本。五、水井设计基本要求由于此地区靠近*河,地下水位高,抽水容易,回灌难,抽水井和回灌井的比例必须大于或等于1:2。同时为节约水资源,降低运行费用,使水顺利回灌,延长水井的使用寿命,必需对抽水井进行微机变频控制,做到用多少水,就抽多少水,大大降低运行费用和用水量,完全回灌。抽水井必须设在地下水流向的上游,且各个水井之间的实际间隔不得小于50米。抽水井粗529mm,深58米,共7口

22、;回灌井14口,回灌井井为粗529mm,全部采用笼式结构有利于回灌,深58米。由于此地区靠近*河,井水含沙量非常高,对成井工艺必须严格要求。详细请见抽水抽水井、回灌井成井工艺要求。每口抽水井都预埋取水管,埋设电缆。每口抽水井都砌筑一个检修井,深2米 宽1.5米,长2米;为便于维护检修,潜水泵出水管和干管连接处安装阀门和软连接,有排水管、有井盖,取水管安装一支流量表(表可选);每个抽水井井室内都安装一个分电箱,内有端子排和自动空气开关和工作灯。潜水泵采用分组变频控制系统,配置三台潜水泵变频控制柜,其中一台变频控制柜控制三台潜水泵,其余两台变频控制柜各控制两台潜水泵。抽水井井室 回灌井井室 潜水泵

23、安装示意图 回水管安装示意图六、机房附件选择1、选用的管材和阀门:主机房全部采用焊接钢管,机房保温材料为30mm橡塑板;由于现场水位高,钢制管材夏季全部浸泡在水里,井水管又是开口的,氧腐蚀特别严重,特别容易造成钢管腐蚀严重,使用寿命非常短,所以井水外网全部采用PE管材直埋。井水供水管保温采用聚氨酯发泡外套黄马甲。另外由于抽水井扬水管工作时间长,井水含沙量大,钢制扬水管使用寿命短,建议采用高质量的PP-R管或PE管代替。主机房和井水外管网水管管径DN50的全部采用铜球阀,丝扣连接,铜阀全部采用宁波埃美柯铜质阀门;50管径DN150的全部采用扳把式对夹蝶阀,法兰连接;管径大于等于DN200的采用涡

24、轮蜗杆蝶阀,法兰连接。 本工程使用的蝶阀,都采用S30系列对夹式高性能蝶阀,生产厂家为上海耐莱斯詹姆斯伯雷阀门有限公司,所有蝶阀阀门的密封件全部进口,密封性能好,不渗漏。品牌:耐莱斯詹姆斯伯雷S30对夹式蝶阀法兰标准:ANSI 150# PN=10bar阀体:球墨铸铁阀板:不锈钢阀杆:不锈钢 阀座:丁晴橡胶DN150以下为手柄 DN200以上为蜗轮蜗杆2、关于管道支架管道支架做法参见国标88R460及省E标L90n913、关于水压实验:水管道安装完毕且与施工图纸核对无误后需进行水压试验,试验压力为0.6Mpa,以五分钟压力降不超过002Mpa为合格。4、机房控制系统两台循环水泵为一拖二变频控制

25、,另一台循环水泵为一拖三中文软启动控制。潜水泵为变频控制。机房总控制柜为琴式控制柜,采用17英寸彩色液晶触摸屏和工业控制计算机,机房内的水源热泵机组控制箱、循环水泵变频控制柜、潜水泵变频控制柜、实时控制机房内所有设备的启动、运行、停止,并对运行参数进行实时控制和故障报警;具有自动启动运行功能; 季节转换功能;具有自动、手动、远程、就地起停控制功能;运行参数和故障历史纪录功能;机房总控制台能够完成所有控制功能,并显示所有控制参数,既能在控制台上手动/自动控制机房设备运行;也能在机房设备的控制器上手动/自动控制设备运行。本工程所有控制系统的电气元件包括水源热泵机组随机控制器,全部采用ABB、施耐德

26、(Schneider)、西普、或西门子(Siemens)的产品。空调系统所有电气部分所采用的电线、电缆全部带有PVC护套,全部采用国标名牌产品。所有和设备连接的电线电缆,都必须穿金属蛇皮管。传感器信号线采用屏蔽电缆。5、其它由于该地区井水细沙特别多,在安装旋流除沙器的时候要求除沙器进出水直管段必须大于等于进出口管径的8倍。水源热泵机组必须按照夏季制冷和冬季制热的全部功能安装;具有冬季和夏季运行的转换功能;必须使系统具有蒸发器和冷凝器的反洗功能;所有过滤器必须按下图安装: 其余未尽事宜请严格按照制冷设备安装工程及验收规范 (GBJ6684)、机械设备安装工程及验收规范(TJ231(五)78)、

27、通风与空调工程施工及验收规范GBJ243-82及其它规范的规程、措施有关部分执行。注意:实际装机容量应以最后设计为准。第五部分、抽水井、回灌井成井工艺要求抽水井、回灌井成井工艺要求本项目水源热泵机组最大井水用量为550吨/小时,根据沈阳地区的去后特点,和多年水源热泵的运行经验,在冬季采暖季节,每年只用7到15天水源热泵机组在满负荷运行,也就是说每年只有7到15天才能出现最大井水用水量。其余时间机组都在30%70%的负荷状态下工作。本工程设计为7口抽水井,每口井满负荷抽水量为120吨,正常情况下使用5口抽水井抽水,其余两口位备用抽水井,在关键时候回灌不好的情况下和用水量增大的情况下,作为备用抽水

28、井和备用回灌井。进一步保证抽水量和抽水井的使用寿命。本工程设计14口回灌井,每口回灌井的回水量为50吨。其中抽水井和回灌井的比例为1:3.2,做到完全回灌。抽水井和回灌井都采用先进的控制系统,实时做到水源热泵机组需要多少井水,就抽取多少井水,平衡抽取,做到抽水平衡,保证不对周围环境产生影响,降低井水用量。回灌井控制系统实时控制14口回灌井平均回灌,做到14口回灌井平衡回灌,使回灌井均匀回灌,不会对周围环境产生任何影响。大大延长回灌井在采暖周期的回灌效率,从跟本上做到全部回灌。所有水井必须采用泵吸反循环钻机开凿,只有采用泵吸反循环钻机开凿水井,才能保证开孔尺寸大于850mm;必须严格保证水井成井

29、工艺,确保抽水和回灌的顺利进行,确保水井的正常使用寿命达到25年以上。(一)、基本构造1、井的构造 要求抽水井和回灌井的成井工艺完全一样,冬季和夏季交替使用,即作为抽水井使用也作为回灌井使用,可延长水井的使用寿命,并有利于地下水的回灌。全井通孔孔径850mm;井管直径529mm。2、填砾高度高于虑水管2030m,可以防止因长期抽灌亏砂,粘土下滑阻塞含水层 。3、洗井采用正压活塞洗井和负压的复合式洗井方法,洗井较为彻底,达到了清除泥皮、水清砂净、增加单位出水量的效果。4、在提水设备上自下而上安装水位测管,可以在运行中随时进行水位观测,掌握井的运行状况。测管是上部连接在井口密封盘上,下部都安装于泵

30、管上的DN50镀锌管,其作用是随时测量井内水位变化情况,检查管井工作状态的装置,其上口在不使用时采用丝堵密封。5、滤水管采用笼状双层填砾过滤器(两层滤网均为约翰逊式)。内层为529mm低碳钢塑料喷涂滤网,缠丝间隙1.5mm,孔隙率34;外层滤网形式与同层滤网相同,直径697mm,缠丝间隙1.0mm,孔隙率26.6。双属滤网之间充填23mm石英砂。滤水管与井壁之间的环状间隙充填1.55.0mm的石英砂,充填高度高于顶层滤水管以上2030m。为保证出水(回灌)量,下入滤水管长度(即采水高度)不少于35m。(二)、成井工艺 钻进中严格控制钻压,均匀给进确保钻孔垂直度,以确保滤水管周围有厚度均匀的填砾

31、层。成孔后利用电测方法确定采水目的层位置。对采水层采用筒状园牙钻具进行井壁刮切,以保证透水层通畅。经泥浆调整后下管,下管后再进行不少于24小时的充分换浆,待泥浆比重稀释至1.08g/cm2后再进行填砾。填砾沿井孔四周均匀缓慢填入,当证实填砾厚度满足要求后,先经一阶段洗井,洗井中丈量填砾高度,如有降落还须补填。然后用红粘土进行上部井孔封闭。洗井采用“先活塞,后抽负压”二种方法进行。二种方法均分层、逐段清洗,时间不少于72小时,至水清砂净为止。只有在施工中控制技术操作规程,对井孔直径垂直度、泥浆性能指标严格掌握,保证其符合供水管井技术规范的要求,才能为以后采水回灌的正常运行打下良好的基础。(三)、

32、成井结构和成井工艺特点井孔孔径大于850mm,配合使双虑网过滤器使过水断面增大,利于增加井的采、灌量。由于滤网内的砾料相对固定,不因采、灌时的双向水流冲击作用改变原有的排列顺序,故而能保持管井长期的灌采运行。双层滤网内预填的23砾料和管外间隙充填的1.55.0砾料形成梯级填砾反滤层,不仅可以阻挡采水和回扬时细颗粒进入进内,而且保证了25的孔隙率。本工程回灌井采用围笼式结构。冬季4台机组的井水用量参数单台井水用量抽水井回灌井(m3/h)数量流量数量回灌量1205120m3/h1450m3/h6005600m3/h14700m3/h4、系统设计的基本要求冬季供热采暖设计水源热泵机组出水温度为455

33、5,设计水源热泵机组回水温度为3545。由于是风机盘管采暖系统,为节约循环水泵运行费用,节约能源,冬季供暖运行时,设计水源热泵机组的出回水温差为812。同时为降低系统的阻力,降低水泵的扬程和功率,建议末端采暖系统的热水立管采用同程方式。由于此地区冬季(特别是春节期间地下水温度较低,井水温度大约为912),水源热泵机组必须选用适应此工况的主机。由于是大面积的常规采暖,主机房必须配置先进的控制设备,使系统安全运行,节约运行费用,降低采暖成本。 水井水量和参数表(按沈阳地下水温度12)抽水井与回灌井相关参数及技术要求项 目抽水井回灌井序 号数 量流 量数 量回灌量17120m3/h1450m3/h合

34、计7600m3/h14700m3/h本工程最大井水用量为550m3/h,根据沈阳的气候特点和其它水源热泵系统多年的运行经验,每个采暖期最多只有715天会出现满负荷运行的情况,以上水井数量完全满足要求。每口取水井的潜水泵都采用微机变频变水量控制系统,根据机组的负荷情况自动控制取水量,自动调配潜水泵运行,做到每口取水井的取水量基本平衡,延长水井的使用寿命。第六部分、水源热泵采暖系统可研性报告补充说明水源热泵采暖系统可研性报告补充说明关于*水源热泵采暖工程的补充说明1、 本工程所有水井井位都在用地红线之内。2、 冬季供暖期按150天计算,供暖成本预计在每平方米2833元左右,由于是按照室内1822设

35、计运行的,所以供暖成本较高;承诺3年免维护运行;预计收取采暖费的标准为2931元/m2,待有关部门批准。3、 井水侧进水温度为912,出水温度为37;每小时最大取水量和最大回灌量都是550m3/h。水源热泵是世界公认的对环境没有任何影响的、最环保的采暖、制冷和制生活热水的方式。4、 本工程最大井水用量为550m3/h,每年只有在沈阳最冷的季节里才能出现,根据以往的经验,不会超过15天;采暖期间最大井水用量为3200m3/天,整个采暖期的平均井水用水量为2600m3/天,一个采暖期的井水用量不会超过39万立方米。 第七部分、回灌方案及控制图 水源热泵可研性报告回灌方案回灌井回灌方案 水源热泵采暖

36、系统是否对环境产生影响,关键要看回灌井的回灌情况,为保证全部回灌,节约宝贵的地下水资源,对回灌井采取了以下处理放案:1、 在成井工艺上,回灌井全部采用笼式结构,钢筋笼粗为529mm,开口尺寸为850mm,成孔尺寸为900mm左右,保证回水井的布水面积。2、 地面以下见到沙层就安装回水钢筋笼,全部满填滤料,保证回灌井深度和布水面积。3、 钢筋笼上部用黄粘土封井至少3米厚,除保证地面污水不能渗漏到回灌井里外,还可以在采暖季节的后期,外一回灌不好可以加压回灌。4、 每口回灌井的井室内安装超声波流量计和电动调节阀,对每口回灌井进行实时控制,真正做到平衡回灌,大大增加了回灌井在采暖期间的回灌量。详细请见

37、回灌井控制系统。5、 机房控制系统在潜水泵上采用变频控制,根据实际负荷情况,实时自动调整井水用量,大大降低井水用量,确保全部回灌。每年对回灌井进行一次清洗维护,使回灌井始终保持最佳状态。(控制图)目 录第一章 总 论31.1 项目名称31.2 建设地址31.3 用地单位的确定31.4 编制单位31.5 可行性研究报告编制依据41.6 可研报告研究的范围41.7 项目建设内容及规模51.8 投资估算及资金筹措61.9 项目效益分析6第二章 项目建设的背景及必要性72.1 项目建设的背景:72.2 房地产市场分析82.3 项目建设的必要性13第三章 项目SWOT分析和市场定位163.1 项目优劣势

38、分析(SWOT分析法)163.2 项目的市场定位18第四章 项目规划设计及建设、经营方案224.1 项目建设场地及总平面布置224.2 建设内容及规模234.3 项目开发经营策略264.4 项目开发经营策略274.5 项目建设规模33第五章 项目建设地址及建设条件355.1 项目建设场址355.2 开发项目用地的现状调查及动迁安置365.3 建设条件36第六章 投资估算与资金筹措386.1 工程投资编制依据与说明386.2 项目投资估算396.3 资金筹措40第七章 项目实施管理及建设进度安排417.1 项目实施的原则417.2 项目经营管理417.3 人员配置、劳动制度417.4 项目实施管

39、理417.5项目施工方式427.6 项目实施计划42第八章 招标方案448.1 招标投标依据448.2 招标投标内容448.3 招标计划安排458.4 招标组织形式458.5 招标方式和招标程序468.6 招标组织纪律46第九章 环境保护及节能措施479.1 施工期环境影响分析479.2 项目建成后环境影响分析489.3 环保措施489.4 项目节能措施49第十章 项目经济评价5010.1 经济评价依据5010.2 财务评价指标的计算5010.3 项目风险及对策分析5210.4 经济评价综合结论54第十一章 社会评价5511.1 社会影响分析5511.2 社会评价结论56第十二章 结论与建议571、37
