赣州施工项目总组织设计方案.doc

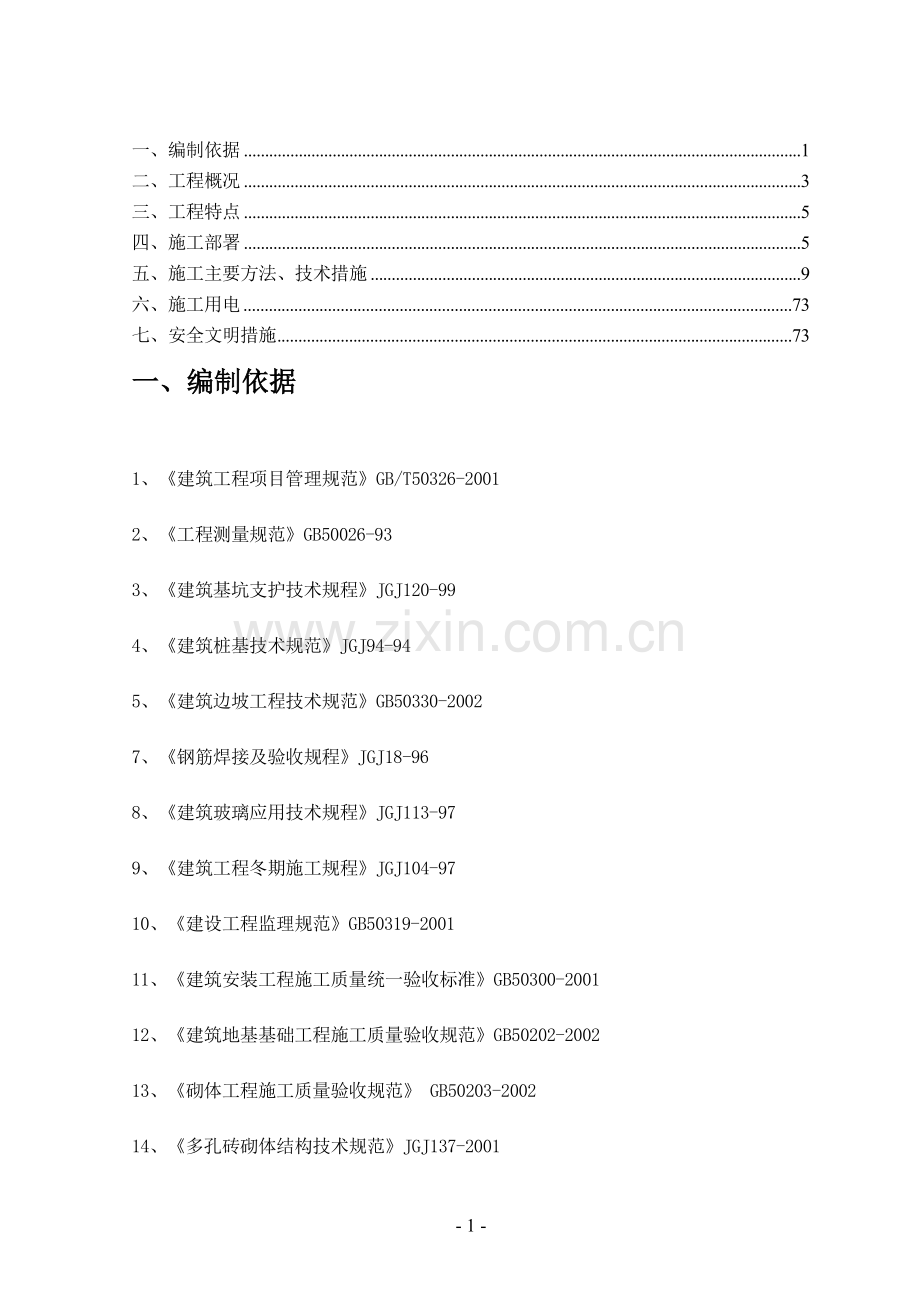

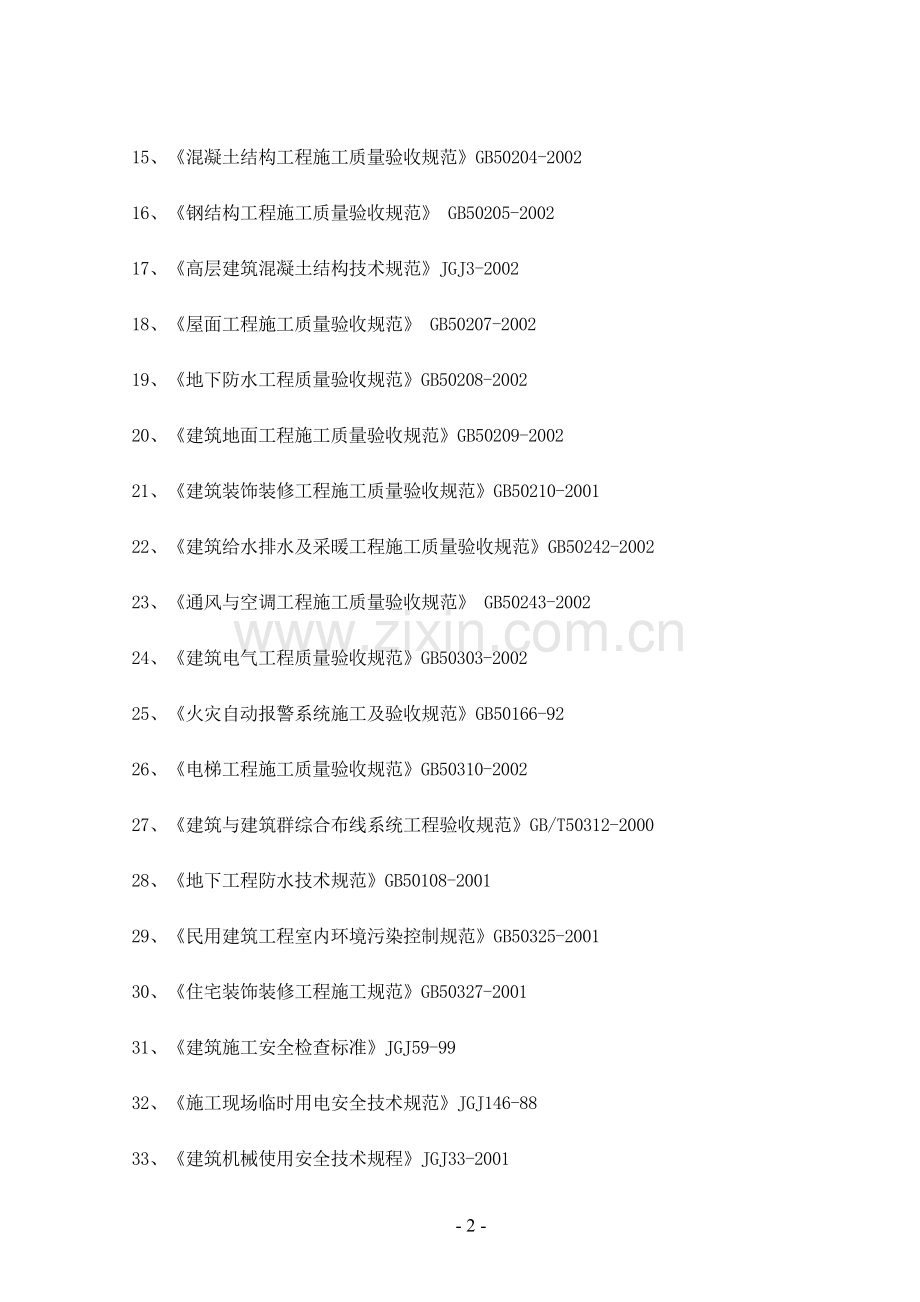

一、编制依据1二、工程概况3三、工程特点5四、施工部署5五、施工主要方法、技术措施9六、施工用电73七、安全文明措施73一、编制依据1、建筑工程项目管理规范GB/T50326-20012、工程测量规范GB50026-93 3、建筑基坑支护技术规程JGJ120-994、建筑桩基技术规范JGJ94-945、建筑边坡工程技术规范GB50330-20027、钢筋焊接及验收规程JGJ18-968、建筑玻璃应用技术规程JGJ113-979、建筑工程冬期施工规程JGJ104-9710、建设工程监理规范GB50319-200111、建筑安装工程施工质量统一验收标准GB50300-200112、建筑地基基础工程施工质量验收规范GB50202-200213、砌体工程施工质量验收规范 GB50203-200214、多孔砖砌体结构技术规范JGJ137-200115、混凝土结构工程施工质量验收规范GB50204-200216、钢结构工程施工质量验收规范 GB50205-200217、高层建筑混凝土结构技术规范JGJ3-200218、屋面工程施工质量验收规范 GB50207-200219、地下防水工程质量验收规范GB50208-200220、建筑地面工程施工质量验收规范GB50209-200221、建筑装饰装修工程施工质量验收规范GB50210-200122、建筑给水排水及采暖工程施工质量验收规范GB50242-2002 23、通风与空调工程施工质量验收规范 GB50243-2002 24、建筑电气工程质量验收规范GB50303-2002 25、火灾自动报警系统施工及验收规范GB50166-92 26、电梯工程施工质量验收规范GB50310-2002 27、建筑与建筑群综合布线系统工程验收规范GB/T50312-200028、地下工程防水技术规范GB50108-200129、民用建筑工程室内环境污染控制规范GB50325-2001 30、住宅装饰装修工程施工规范GB50327-200131、建筑施工安全检查标准JGJ59-9932、施工现场临时用电安全技术规范JGJ146-8833、建筑机械使用安全技术规程JGJ33-200134、建筑施工高处作业安全技术规范JGJ80-9135、建设工程文件归档整理规范GB/50328-200136、业主提供的施工图、招标文件、投标文件36、国家、地方、行业现行的建设工程强制性条文、其他规范和标准37、 国家、地方、行业现行的有关材料、设备的规范和标准二、工程概况棚改项目G4地块返迁安置小区工程第标段，地处赣州市章贡区章江新区。章贡区水南镇长塘村，兴国路西段南侧，规划白鹭街西侧，在建章江路北侧，交通便利。本工程建设单位为赣州市章贡区城市建设投资开发有限公司，勘察单位为东华理工大学勘察设计研究院，设计单位为赣州市建筑设计研究院，监理单位为深圳市竣迪建设监理有限公司，施工单位为海力建设集团有限公司。棚改项目G4地块返迁安置小区工程划分三个标段，南面为第标段，北面为第标段，第标段位于第标和第标中间。第标段工程有商业、办公、住宅功能，设有地下车库。第标段工程施工内容主要为2#、3#、9#楼三栋主楼及部分地下室工程；其中2#楼建筑层数为30层，建筑面积约15348；3#楼建筑层数为28层，建筑面积约14501；9#楼建筑层数为23层，建筑面积约15602；地下室为一层，以上均为框剪结构。2.1结构概况：本工程结构设计为现浇钢筋混凝土框剪结构，结构安全等级二级，抗震重要性类别为丙类，设防烈度为六度，按三级框架、三级剪力墙进行抗震设计。本工程桩基采用机械钻孔桩，设有承台，地下室底板厚400mm，承台与底板面相平，承台高度14001600mm不等，地下室连续钢筋砼墙厚300mm。桩基砼强度等级为C30，地下室底板及承台采用自防水混凝土，砼防水等级P6，砼强度等级为C35。地下室剪力墙及柱砼强度等级为C40，剪力墙砼防水等级P6。地下室顶板采用无梁式空心楼盖，砼强度等级C35，砼防水等级P6。2#楼0.0014.5M，墙柱砼强度等级为C40。14.5M29M，墙柱砼强度等级为C35。29M43.4M，墙柱砼强度等级为C30。43.4M91.9M，墙柱砼强度等级为C25。2#梁板砼强度等级均为C25。3#楼0.0014.5M，墙柱砼强度等级为C40。14.5M29M，墙柱砼强度等级为C35。29M43.4M，墙柱砼强度等级为C30。43.4M86.1M，墙柱砼强度等级为C25。2#梁板砼强度等级均为C25。9楼0.005.8M处，墙柱砼强度等级为C40。5.8M11.6M处，墙柱砼强度等级为C35。11.6M17.4M处，墙柱砼强度等级为C30。17.4M71.6M，墙柱砼强度等级为C25。9楼梁板砼强度等级均为C25。本工程钢筋设计为一级钢和三级钢，牌号分别为HPB235和HPB400。0.000以下砖墙采用MU页岩多孔砖，M水泥砂浆实砌。0.000以上外墙、厨房、卫生间、楼梯间、管道井采用页岩多孔砖，M5混合砂浆砌筑。其余内墙采用A7.5加气混凝土砌块，M5加气砼专用砂浆砌筑。墙厚为100mm200mm不等。2.2建筑概况：本工程平面变化较为复杂，立面变化丰富。地下室一层为汽车库，地下室地面黄海高程为108.0米，建筑标高为-5.0米。0.00黄海高程为113.0米。2#楼、3#楼临街一层为商铺，层高4.2米。二层为办公楼，层高4.2米。其余层高为2.9米。2#楼建筑高度为93.5米，3#楼建筑高度为87.7米，9#楼建筑高度为 米。外墙面做法：面砖及塑钢窗，局部采用高级外墙弹性涂料，阳台栏杆为金属扶手带栏杆。楼地面做法：卧室、客室、餐厅地面普通水泥砂浆找平抹光。厨房、卫生间防滑防潮砖楼地面。楼梯间、电梯机房地面普通水泥砂浆找平抹光。门厅、前室地面为高级地面砖。内墙面、天棚做法：水泥混合砂浆打底，白色乳胶漆刷白两遍。卫生间、厨房水泥砂浆打底。屋面做法：结构层为100厚现浇钢筋混凝土屋面板，30厚（最小）水泥膨胀珍珠岩找坡层，20厚1：3水泥砂浆找平层，几层处理一道隔离层，1.2厚三元乙丙合成高分子防水卷材二道，40厚半硬质岩棉板，干铺无纺聚酯纤维布一层，40厚C25细石防水砼保护层（内配6.5mm500500钢筋网）。三、工程特点本工程施工场地狭小，西侧紧邻武警支队围墙和东侧为规划中的白鹭街（未开工），北侧为一标段，南侧为三标段。建筑高度较高，施工测量难度较大，施工过程中要加强技术测量工作、复核工作。工程工期短，施工工程量大，工作面交叉作业多，施工过程中重点抓好工程的进度的控制及质量的控制及安全控制。 四、施工部署4.1总体部署411总体指导思想 严格按照公司的质量体系，工期、安全文明施工一起抓，并制定和贯彻执行本工程的质量计划和工期计划，对管理职责、文件与资料、材料采购、施工过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位的严格控制，以确保工程质量。同时严格按照施工规范、操作规程和有关文明施工、安全生产的要求施工，认真做好技术安全交底和落实安全技术措施，强化安全检查，以保证施工安全。尽力采用先进的施工机械和先进的施工方法，通过系统和科学的组织管理，达到确保工期的目标。412施工目标（1）、质量目标：分部分项工程合格率100%，达到合格工程标准。（2）、工期目标：以施工许可证开工日期为准，工期560天。（3）、安全生产目标：杜绝一切重大伤亡事故，轻伤事故频率控制在2以内。（4）、文明施工目标：做到工地场地清洁，施工有序，道路畅通，达到市级文明工地标准。413施工阶段的划分 根据本工程的特点，拟将整个划分为五个阶段：第一阶段为施工准备阶段，此阶段主要是搭设临建，做好场内外施工道路，安装施工用水、电，安排机械、材料、人员进场，定位放线等。 第二阶段是基础施工阶段，主要是土方开挖、桩基础施工、承台及底板施工等，重点是控制好基础的施工质量。第三阶段是主体结构施工阶段，此阶段要求控制好轴线、标高垂直度，做到砼截面尺寸在允许偏差的范围内，表面平整无麻面、蜂窝、露筋现象，钢筋保护层达到设计要求，强度等级符合设计要求。第四阶段是装饰施工阶段，重点是控制内外墙面，楼板的装饰质量。协调好水电等专业的施工。第五阶段是水电、设备安装施工阶段，水电、设备安装与装饰施工穿插进行，重点是协调好水电等专业的施工。4.2 主要施工方案421在施工程序上，遵循“先地下、后地上”，“先土建、后设备”，“先主体、后围护”，“先结构、后装饰”的原理，实行“平面分段、立体分层”，“流水交叉、循序推进”的流水施工方法。422框架施工至第七层，即开始进行砖砌体施工，水电安装穿插进行。423框架柱、梁板一起支模，浇完柱砼后才绑扎梁板钢筋，浇梁板砼。 424柱钢筋的连接采取电渣压力焊，楼层钢筋采用对焊或电弧焊连接。425地下室外围回填采用砂土回填。426砼采用砼泵机泵送，砼坍落度宜控制在120140mm。43各施工阶段的施工程序431基础施工工艺程序：测量放线土方开挖桩基测量定位桩基施工承台基础（地下集水坑）土方开挖承台砼垫层、地梁砼垫层（池底及池壁）砌砖胎模地下室底板防水底板钢筋绑扎底板砼地下室剪力墙地下室顶板剪力墙外防水土方回填4320.00以上主体工程施工工艺程序测量放线首层柱、剪力墙钢筋制作安装及防雷连接隐蔽验收支柱模模板验收支梁、板模板浇柱墙砼模板验收梁、板钢筋制安及预埋管线隐蔽验收浇梁板砼养护重复首层工艺至顶层。433装饰工程施工工艺程序测量放线门窗框安装固定天面及墙面粗装修窗扇玻璃安装需精装修部位按图进行精装修。434安装工程施工工艺程序测量放线定出管位及走向电气线管道安装局部试压整体试压通电或通水调试。44各施工阶段的协调穿插441结构施工阶段，电气、给排水预埋管穿插安装，暗埋部分管线穿插安装，两者互相配合，平行施工。442电气、给排水等安装工种及时跟上，与主体施工同步完成，以免影响施工进度。443框架结构施工到第七层即进行砌体施工，粗装修，水电安装等工种同步跟上交叉作业。444室内卫生间上下水管、暗线管、内配线、各类开关箱盒及插座安作工作随粗装修同步完成。445竖向管道内的风、水、气管安装工作应分段施工，满足土建装修工程分段施工需要。五、施工主要方法、技术措施5.1 工程测量方案测量总则：1、根据测量顺序，请建设单位、监理单位共同复核坐标控制点及标高基准点，做好复核交接手续，以确保轴线、标高无误，然后根据自己的施工要求新设或以此为依据，进行轴线定位投放及标高控制。2、由于施工现场四周场地较狭窄，对于设置轴线控制点较为不利。根据我们的测量经验，地下室结构轴线用控制轴线形成控制网控制；标高水准测量采用“往返水准”测量法进行测量，上部结构轴线及垂直度控制采用“天顶法”测量。3、本工程施工测量主要包括轴线定位、垂直度控制、标高控制和沉降观测。轴线定位采用南方362R全站仪，垂直度控制采用激光铅垂仪，标高控制及沉降观测采用高精度水准仪。5.1.1 轴线定位1、平面轴线控制测量（1）根据建设单位提供的城市坐标控制点，采用极坐标计算方法定位轴线，在施工现场四周围墙上及基坑外便道上纵横向设置4组轴线控制布置点，为投放底板及地下室轴线做好准备。同时不定期对控制点进行复测。（2）控制点的精确性会直接影响到整个工程的测量精度。控制点设置时满足稳定、可靠、通视三个要求，精度应控制在2mm 之内，并做好明显的标志和必要的保护措施。（3）为防止发生不可预测的破坏或其他情况，另建一组辅助控制点来确保轴线投放正确。（4）考虑到工期较紧，不可能等到挖土施工全部完成后再进行定位，故轴线投放将结合挖土施工共同开展，采取分区域投放方式即先将控制轴线投放至基坑四周的地面及围墙上，再根据基坑底垫层完成区域情况，将相关控制轴线部分（或全部）投放至垫层面，并以北轴线为基础，在垫层投放与其相关轴线，随时进行闭合封闭，对出现的偏差及时纠正，直至定位出整个轴线组。（5）因多种外部因素都会对测量工作带来影响，要求仪器操作者应按操作程序测量。（6）楼层水平、垂直测量控制点设置在施工0.000楼面时建立控制点，控制辅助轴线的布置应与轴线有一定关系，地下室施工后在0.000楼面定出轴线基准点，以控制轴线偏移1m作为轴线基准线，用于上部控制，不但可用来做主楼的垂直度测量，还可做上部轴线控制点的投放之用。上部结构的轴线控制测量采用天顶法原理测定主楼控制轴线基准点。在每个施工层开洞200mm200mm，留出通视孔，在0.000处架设垂准仪向上垂直投影至施工面。然后用经纬仪、钢尺在已浇筑的楼板上放线，同时在建筑物外侧用经纬仪校正，以保证激光铅直仪引线准确，在施工中尤其注意电梯井筒的垂直度控制。（详见下图）作为上部轴线控制点，各组控制点以“”形设置，为防止产生平行四边形状的偏差存在，需再测量对角线距离来保证控制点位置准确。根据对投放至施工面的垂直、轴线控制点，检测无误后，按其与轴线间的方向、数值关系，依次投放施工层其他轴线位置，便于施工人员定位梁、柱、墙。为防止高层坠物对测量人员及仪器的伤害，应在控制基准点上方搭设防护装置。由于混凝土的收缩徐变，会使基准控制点之间产生相对位移，相互之间距离会缩短。因此，要定期校核纠正。我项目部采用的测量方法，无论从仪器还是外界环境等因素考虑均能满足一次投放的要求，保证规范要求之精度，故控制点不做二次转移。测定轴线后，由有关单位验线，无误后埋设轴线控制桩，控制桩埋设在不受施工影响的地方，并加以保护，基础施工阶段用全站仪和水准仪进行轴线、标高控制。5.1.2 标高控制1、将建设单位提供的标高基准点采用往返闭合水准测量引测至施工现场，在合适部位埋设标高控制桩，作为辅助基准点，并确定其高程，以此基准点做为日后施工时标高的测量依据。此临时建筑物以不易受施工环境影响，且不易被破坏为原则。2、根据本工程的施工需要，引测楼层的水平标高控制点，在施工现场场地内设置0.000 基准标高点，做好保护措施，其位置应设置在不影响通视及无沉降的位置上，此基准点定期根据建设单位方提供的水准基准点复核并加以调整。3、地下室结构高程控制，在基坑边寻找一处可垂直传递高程的地方，在托尺上面架设一台水准仪将托尺上的高程传递至施工面上。地下室水准高程控制示意图，详见下图（水准点高程传递示意图）。- 12 - （4）建筑物出地面后，在柱身弹出+100cm水平线，以上每层标高均以此为基准，用经校验的50m钢尺进行引测，并做好复测，消除积累误差。5.1.3沉降观测1、观测点的布置及做法。根据图纸上观测点的位置，由专业测量人员负责观测，观测点采用浇注后钻孔设置。2、沉降观测的方法。根据现场实际情况,建筑物内选择坚固稳定的地方,埋设三个水准基点,与图纸上给出的沉降观测点组成闭合水准路线，以确保观测结果的精确度。3、沉降观测是一项长期的系统观测工作，为了保证观测成果的正确性，尽可能做到四定，即固定人员观测和整理成果，固定使用的水准仪及水准尺，固定的水准点，以及按规定的日期、方法和路线进行观测。沉降观测的时间和次数根据地基基础施工规范上规定，基础做好之后每施工一层结构观测一次，主体竣工后每月观测一次，并做好每次的观测记录。沉降观测点的设置如下：5.2 地基与基础工程5.2.1 土方工程1、地质情况良好。2、基坑尺寸，坑底113m90m，基地标高-4.5m。3、地质情况良好，现场施工场地狭小，放坡较陡，深度4.5m，放坡不超过1：0.3，所以边坡支护采用土钉墙措施。开挖方案：根据现场地质勘查，以及对道路、施工现场及周围情况的了解，本工程基坑开挖均按1：0.3放坡开挖。土方开挖顺序为一次成型，由南向北开挖到-4.5m，并将临时排水集水坑同时挖出。拟采用4台反铲挖掘机倒退行驶开挖，15台自卸汽车运土。二次开挖时挖掘机由东边挖坡道下基坑底，受场地限制土方全部外运。二次开挖后地下室底板面平已挖至设计标高，第三次基坑底部500mm厚挖土主要是利用机械进行零星挖掘。土方由自卸车外运，回填土方需外运解决。1、土方开挖（1）施工准备技术准备：熟悉施工图纸，编制土方施工方案，对有关施工人员进行技术交底。组织测量人员进行桩位交接验收及复测工作，测设土方开挖控制点。主要机具：铲车、反铲挖掘机、自卸汽车、测量仪器、铁锹（尖头与平头两种）、手推车、手锤、梯子、铁镐、撬棍、小白线、钢卷尺、坡度尺等。作业条件：土方开挖前，根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止挖错或超挖。在机械无法作业的部位，修整边坡坡度以及清理槽底等均应配备人工进行。做好施工场地防洪排水工作，全面规划场地，平整各部分标高，保证施工场地排水通畅不积水，场地周围设置必要的截水沟、排水沟。基坑边缘堆置建筑材料或沿挖方边缘移动运输工具和机械，一般应距基坑上部边缘不少于2m。重物距边坡距离：汽车不小于3m。（2）施工工艺工艺流程：测量放线确定开挖顺序和坡度分段、分层均匀开挖砌筑排水沟开挖集水井排水修坡和清底坡道收尾操作工艺：本工程开挖坡度为1：0.3。基坑开挖，应先进行测量定位，抄平放线，定出开挖深度，按放线分块（段）分层挖土。根据土质和水文情况，采取两侧放坡开挖，以保证施工操作安全。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。控制网应该避开建筑物、土方机械操作及运输线路，并有保护标志；场地开挖应设1010m方格网，在各方格点上做好控制桩，并测出各标桩处的自然地形、标高，作为计算挖土方量和施工控制的依据。基坑（槽）开挖，上部应有排水措施，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。开挖基坑时，按拟定开挖顺序、路线及开挖深度，然后分段均匀开挖。基坑开挖施工，挖掘机由东向西开挖，自卸汽车由北侧道路运出土方。采用4台反铲挖土机（PC200型）开挖基坑，采用端头挖土法，即挖土机从基坑端头，以倒退行驶的方法进行开挖，自卸汽车配置在挖土机的两侧装运土。机械开挖基坑，开挖时暂留300mm土层，测量人员跟随挖掘机现场测量标高边测边挖，可防止基底超挖。反铲挖掘机不能挖到的土方以及预留的300mm的土层，由铲车挖土，并用自卸车将土运出。修帮和清底。在距槽底实际标高500mm槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅线），检查距槽边尺寸，确定槽宽标准。以此修整槽边，最后清理槽底土方。槽底修理铲平后经施工单位组织自检合格后，由建设单位、监理、设计、地质勘察、施工单位联合组织进行地基验槽。（3）季节性施工土方开挖根据赣州气象情况，不会出现在雨季。但如在雨期进行，开挖工作面不宜过大，应逐段、逐片分期完成。雨期施工在开挖的基坑，应注意边坡稳定。必要时可适当放缓边坡坡度或设置支撑并对坡面进行保护。同时应在坑外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时处理。（4）质量标准土方开挖前应检查定位放线、排水，合理安排土方运输车的行走路线及弃土场。施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、并随时观测周围的环境变化。临时性挖方的边坡值应符合下表的规定：边坡值（高：宽）粘土软1：0.501：1.00充填砂土1：1.001：1.50注：设计有要求时，应符合设计标准。开挖深度，对软土不应超过4m。（5）成品保护挖运土方时应注意保护定位标准桩、轴线引桩、标准水准点，并定期复测检查定位桩和水准基点是否完好（6）应注意的质量问题1、合理安排施工顺序：土方开挖的顺序、方法必须与土方开挖方案一致，并遵循“分层开挖，严禁超挖”的原则，宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。2、控制开挖尺寸，防止边坡过陡：基坑底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度，如排水设施、支撑结构等。3、在雨期开挖基坑，应距坑边1m远处挖截水沟或筑挡水堤，防止雨水灌入淹泡基坑或冲刷边坡，造成边坡失稳塌方。5.2.2 地下室结构施工5.1、桩基施工旋挖钻施工工艺及方法a) 施工工艺b) 施工方法1) 测量控制（1）开孔前，桩位应定位准确，在桩位外设置定位桩。（2）桩位轴线采取在地面设十字控制网和基准点。钻机就位时，确保垂直度偏差不大于1%。2) 成孔：1、在钻进过程中，采用连续性筒式取土钻进成孔。2、钻机就位：通过自身履带爬行至需钻桩位，由机械自身电脑控制进行钻机桅杆与机身水平和垂直调整。3、埋设护筒：钻机就位后，在测量和施工人员的指导下，钻尖对准桩位中心，钻机旋挖至一定深度取出土后下放护筒。一般护筒埋深1-2m，根据现场情况护筒应高出地面20cm左右为宜。4、复测、校正桩位与护筒中心偏差：护筒埋设好后，由测量人员和监理代表进行桩位复核校正。本道工序完成后申报开孔通知单并进行钻进成孔。2、钢筋笼制作与安放a) 钢筋笼制作必须按设计图纸要求精心加工。b）钢筋的品种，钢号及尺寸规格应符合设计要求，其制作偏差符合下列规定：主筋间距：10mm箍筋间距：20mm钢筋笼直径：10mm钢筋笼长度：50mm主筋弯曲度：1%钢筋笼弯曲度：1%b) 钢筋笼焊接要求：c) 分段制作的钢筋笼，钢筋接长采用单面搭接焊，焊缝长10d，封闭箍和加强环采用单侧搭接焊，焊缝长10d，主筋焊接时接头应错开，在同一截面内的钢筋接头数不得多于主筋总数的50%，螺旋箍筋应大部分与主筋点焊，增加钢筋笼的强度。d) 扎口焊接时，上下主筋位置对正，保持钢筋笼上下轴线一致。e) 钢筋笼保护层要求：（1）钢筋笼入孔时应对准孔位轻放慢慢入孔，钢筋笼入孔后应徐徐下放，不得左右转动，严禁高起猛落强行下放。（2）焊接部位表面污垢应先行清除。（3）钢筋笼下放孔内符合要求后，可将主筋点焊于孔口护筒上或用铁丝牢固绑扎于孔口，以使钢筋笼定位和防止窜动。 3、水下砼灌注下灌注导管后，二次清孔，确保孔底沉渣厚度符合规范要求。a) 对灌注导管要检查其圆满度，垂直度及其连接密封性，按期对导管进行水封试验。b) 下入孔内导管的底部距孔底300-500mm，并做好记录。c) 隔水塞用和导管口径相符的铁板篦。保证足够的初灌量，保证埋深0.81.5m，连贯灌注时埋深2-6m，灌注应连续进行。d) 派专人测量导管的埋入深度，并作好记录。灌注混凝土过程中，要经常探测混凝土面上升高度，检查埋管深度。混凝土上升到骨架底口 4m 以上时，再提升导管，使导管底口高于钢筋笼骨架底部 2m 以上，可以恢复灌注速度，保持正常的埋管深度，灌注接近桩顶时，要保持足够的导管高度，采用接入短导管等措施，水下混凝土灌注面高出桩顶设计高程，以便清除浮浆，确保混凝土桩身质量。拆除导管之前测量混凝土面高程，以保证灌注混凝土达到设计高程。 e) 导管提升应保持居中，防止挂碰钢筋笼，拆下的导管要及时冲清干净。f) 灌注砼时充盈系数控制在1.1。g) 接近桩顶时，由于导管内砼高度减少，压力降底，管外泥浆稠度比重增加，出现灌注困难，应提高漏斗高度。h) 砼灌注完成时，适时拨出护筒，并做好孔口防护，防止发生意外事故。i) 浇筑混凝土时，按设计及规范要求数量留置混凝土试件，测定 28d 强度。4、桩基检测及验收1、工程桩施工完毕28天，强度达到设计要求后按建筑桩基技术规范（JGJ94-2008）要求进行桩基检测，每根桩要进行小应变检测，且抽取一定数量的桩进行取芯检测。桩基检测应由具备检测资格的单位进行，作承载力试桩的桩由监理及设计院共同确定，既要具有代表性，又能反映出施工的真实情况。2、桩基施工完毕后及时绘制竣工图，作好桩位平面复核，整理好竣工资料，并请质量监督部门及时搞好工程桩的竣工验收，及时交付上部结构施工。3、桩基竣工验收应该提交以下竣工资料：桩位测量放线图、工程地质勘察、材料试验记录与合格证、施工日志、桩施工隐蔽记录、桩位竣工平面布置图、桩的静荷载试验资料、分项工程质量检验评定表、同时提交桩基工程验收记录档案表及桩基工程竣工验收证明书。5.2、地下室底板地下室底板设有若干后浇带，由后浇带将地下室底板划分为若干个区域。逐个底板区域施工完成，直至整体底板完成。5.2.1凿桩头施工对超高部分的桩头进行凿除，按照设计桩顶标高，将浮浆部分全部凿掉。墨线在5cm以内，以小锤验纵横向分另凿出纵横条纹直至设计标高。凿桩应细致避免掉角，桩壁混凝土应凿除，凿桩完毕后，以钢丝刷清松动粉粒后浇水冲洗。桩顶伸入承台100，并将桩钢筋作60度弯曲锚入，伸入长度满足锚固要求。（如图）。如果遇上浮浆过厚凿除后标高低于桩顶设计标高的，按施工习惯做法是采用加桩帽办法进行补救处理，以满足桩顶错入承台的要求。5.2.2土方回填1、承台砖胎模完成后外侧的回填土该工序要注意:在胎模砌一天后具有一定的强度后进行，回填土分层夯实时要做好胎膜的加固措施，防止胎膜破坏。回填土的质量要根据设计要求选用材料，根据规范及设计要求进行分层夯实，及时检验其密实度是否符合设计要求。填土基底已按设计要求完成或处理好，并办理验槽签证。基础、地下构筑物及地下防水层、保护层等已进行检查和办好隐蔽验收手续，且结构已达到规定强度。土方回填前应根据工程特点、填料种类、设计压实系数，施工条件和压实工艺等合理确定填料含水量、每层填土厚度。填土前，应做好水平高程的测设。基坑（槽）或沟坡边上按需要的间距打入水平桩，室内和散水的墙边应有水平标记。底板施工分区，本工程底板面积较大，底板施工工序为：测量放线底板、承台、地梁沟槽、电梯井、土方开挖沟槽底砼垫层桩头处理砖模防水承台、电梯井、地梁钢筋绑扎底板筋底层钢筋绑扎管线预埋底板上层钢筋及竖向插筋固定止水带安装底板高低差处及止水带下墙模板安装加固底板砼浇筑。5.3地下室底板垫层、模板施工5.3.1底板垫层施工砼垫层分区和施工顺序与土方开挖相同，包括砼底板、承台、地梁、电梯井的砼垫层；电梯井、承台、地梁的砼垫层先施工，然后在上面砌承台、电梯井、地梁砖模，然后回填底板垫层下回填土，再施工底板垫层。施工这部分，应注意保证基坑几何空间尺寸的准确，砼垫层施工前，用65000钢筋头打入土中控制作为标高。5.3.2底板模板施工本工程底板、承台部分模板均采用砖模形式，底板高低台阶分界处及外墙止水带处吊模采用木模。1、施工工序土方开挖成型放承台、地梁线按线砌筑砖模砖模抹灰防水防水保护层砖模加固止水带吊模施工工序外墙钢筋绑扎加固按放线位置焊接底部定位钢筋支18厚模板弹线螺杆立竖椤方木绑钢筋，拧紧螺杆绑钢丝绳，校准成型2、砖模施工技术细节底板砖模大样图地下室底板外围，地梁、承台外模均采用MU7.5砖，M5砂浆砌筑成型。砖模上需做防水层及其保护层，砖模按下图所示施工。凡砖模净高小于1M时为120墙厚，大于1M小于1.5M时为240墙厚。 止水带吊模施工：外墙水平施工缝留在距底析面150处，设一条3300钢板止水带，支模方法：底部定位钢筋安装，定位钢筋需满足托住模板、防止胀模、防止模板内移的要求。托住模板、防止胀采用12钢筋弯曲成L形焊在剪方墙竖向钢筋上伸出175mm，间距1000，并用木楔楔紧。为了防止模板向内陷，特别是板与板的交接处无法穿螺杆，则当用铁钉连接竖椤和模板时，会因为由外向内用力而使搭接处模板内隐而出现错台，所以模板与竖椤的连接必须用铁钉由内向外钉牢。竖楞排列间距300。横檩采用48钢管，钢管搭接使用一字扣件，搭接头设在两根木竖楞间隔的，上下排钢管搭接位置要错开，同时，用钢丝绳将上下排钢管绑扎在一起。绑钢丝绳校准模板垂直度时，必须吊铅锤进行。底板高低差处吊模：底板高低差处吊模采用木模，其下支架采用14钢筋，间距500，为了防止根部涨模，模板与支架钢筋伸长部分用木楔楔紧，上部采用12拉杆固定三道，顶部拉杆焊接在底板面钢筋上（见插图），中部和底部拉杆则和低底板过来的面筋扣接（见插图），其余支模方法同止水带吊模。5.4、底板钢筋绑扎施工钢筋保护层厚度：底板、底梁底筋：50，面筋：50，外墙外侧钢筋：50，内侧钢筋：25。5.4.1、底板钢筋绑扎：底板钢筋工程量大，穿插复杂，必须注意施工顺序：（1）施工前弹出钢筋位置线，以确保钢筋绑扎后位置的正确性。（2）先绑扎承台、地梁钢筋、承台、地梁箍筋驳头需二个方向错开。（3）承台、地梁钢筋绑扎完成后，按弹出的底板钢筋位置线，先铺底板下层钢筋，根据底板受力情况，确定下层钢筋哪个方向的钢筋在下面。原则上应首先满足受力主筋保护层位置。（4）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分可梅花型绑扎，双向受力钢筋应满绑。（5）底排筋用砼垫块垫起，间距800，梅花状布置。（6）绑扎完下层钢筋后，摆放钢筋马凳，底部与下层筋点焊固定，在马凳上纵向或横向固定定位钢筋141000，然后再绑扎上层钢筋，钢筋马凳。（7）由于基础底板及地梁的受力的特点，上、下层的钢筋接头位置应符合设计要求。5.4.2、挡土墙插筋：外墙竖向钢筋采取一次性插到下一层楼面的方法，要求沿底板边搭设钢管架防止竖筋偏位、倾覆，钢管架搭设方法详见后面地下室墙柱施工方案，施工时应严格控制竖筋顶标高。5.4.3、柱插筋：柱四角的主筋落到底板底层钢筋网上，其他钢筋入底板内45d，上部采用50%接头错开，短筋应超出底板面500。为了保证墙、柱钢筋的正确位置，在防水保护层上放出轴线及墙柱位置线，经施工员仔细验线确认无误后，再绑钢筋。待承台及板的面筋绑扎完毕后，再在面筋上放出墙柱位置线，验线无误后，再进行墙驻插筋。柱墙竖向钢筋在底板面筋之上应绑扎5排箍筋或水平筋，并用点焊固定，柱筋伸入底板内的错固段也应在上中下三个位置加上箍筋，端头用短钢筋点焊固定，并保证其垂直、不倾倒、不变形。挡墙先用二根通长12钢筋点焊在底板面筋上，墙竖筋同12钢筋点焊牢固，以保证竖筋绑扎牢固。底板砼浇注时，振动棒严禁直接触及墙柱筋，钢筋班应派专人负责对偏位的钢筋进行纠正加固。5.4.4、浇筑流向、主要浇筑方法和设备安排本工程地下室施工共安装二台塔吊，位置详见施工平面图。浇筑沿纵向由南向北进行，在施工每一小区域的时候，浇筑时应在遵循主浇筑方向的同时，将每块区域浇筑完毕，避免出现施工冷缝。对于高低差部位的浇筑方法：由于高低差部位混凝土浇筑时容易出现大量返浆并造成烂根，因此混凝土浇至此处时应控制好浇筑时间，上层混凝土应待下层混凝土接近初凝时方可下料进行浇筑。（其余各区底板高低差部位浇筑方法与此相同）混凝土采取全斜面分层方法进行施工，即“一个坡度，循序推进，一次到顶，薄层浇筑”方法。5.4.5、底板砼浇筑施工工艺（1）、清理基层的杂物，浇水湿润基层及砖侧模，但不允许存在积水现象。（2）、砼浇灌分层时，每层砼必须在下一层砼初凝前覆盖。为了保证不出现施工冷缝，混凝土内掺加缓凝型减水剂，砼初凝时间为约4小时。（3）、振捣砼时，振动棒移动间距为0.4m，靠近侧模时不应小于0.2m，分层振捣时振动棒必须进入下一层砼510cm，以使上下两层充分结合密实，消除施工冷缝。振动棒振动时间为2030秒，但以砼表面出现泛浆为准。振动棒应做到“快插慢拔”。（4）、砼表面出现大量泌水时，采取措施及时把多余水分排走。（5）、砼浇灌过程中，要随时采取措施预防钢筋、模板、预埋件发生移位，并且及时拆除施工临时设施。（6）、进行第二次振捣，以提高混凝土抗裂能力。（7）、底板泵送混凝土，其表面水泥浆较厚，在浇筑混凝土结束后要认真处理。首先用长刮杆找平，然后利用提浆机进行提浆，再用木槎子打磨压实收光，以闭合收水裂缝。为了保证砼表面不出现裂缝，根据现场情况，必要是还应进行二次收浆。（8）、砼在浇灌12小时后，就应开始对混凝土进行养护，底板进行洒水养护和保温14天，洒水频率宜保持混凝土面湿润。（9）、底板止水带侧墙细部施工方法：在底板砼浇灌完毕而还没有初凝时，同时砼坍落度损失58cm时，及时利用泵车把砼浇灌到模板内。待模板内的砼坍落度损失5cm时（大约1小时后），才能开始振捣侧墙砼。振动棒必须插入侧墙下底板砼10cm振捣，以消除施工冷缝，振捣必须密实，同时注意防止振捣时间过长，避免砼中砂浆从根部溢出，造成烂根。注意预防止水带在砼施工过程中偏位，如发生偏位，及时采取措施纠正。5.5.后浇带1）、后浇带宽1000mm，有调整沉降要求的沉降后浇带要求两侧上部结构施工顶层后方可封闭；非沉降后浇带一般在4260天封闭。平面图中除特别注明外，后浇带均为非沉降后浇带。2）、后浇带内主筋的连接（1）所有梁主筋较密时，可不断开。（2）楼板中通过板后浇带的钢筋，做成双层钢筋并应断开搭接，搭接长度不应小于设计要求，对于梁和板，同一连接区段1.3Li范围内，受拉钢筋搭接接头面积百分率不宜大于25%，搭接要求满足设计和相关规范要求。搭接区段内受力钢筋接头面积的允许百分率为：梁、板宜25%，墙、柱宜50%。光面钢筋的锚固长度不包含弯钩段。（3）、后浇带的交接缝可做成平直缝，浇灌混凝土前应将其表面浮浆及杂物清除，表面涂刷混凝土界面剂（水平缝可先铺净浆，再铺3050mm厚的1：1水泥砂浆）并及时浇灌混凝土。（4）、后浇带混凝土施工前，后浇带部分和外贴式止水钢板应予以保护，严防落入杂物和损伤外贴式止水钢板。（5）、后浇带混凝土强度等级应提高一级（5MPa）且宜采用早强、补偿收缩的微膨胀混凝土浇灌。（6）、地下室底板后浇带范围须将垫层局部加厚并加防水层（防水胶布或涂料或外贴式止水带），板中间加止水带（3003止水钢板），详结构设计图纸。 后浇带快易收口网模板支设示意图5.6底板侧向模
