4000w屋顶光伏发电系统方案说明书.doc

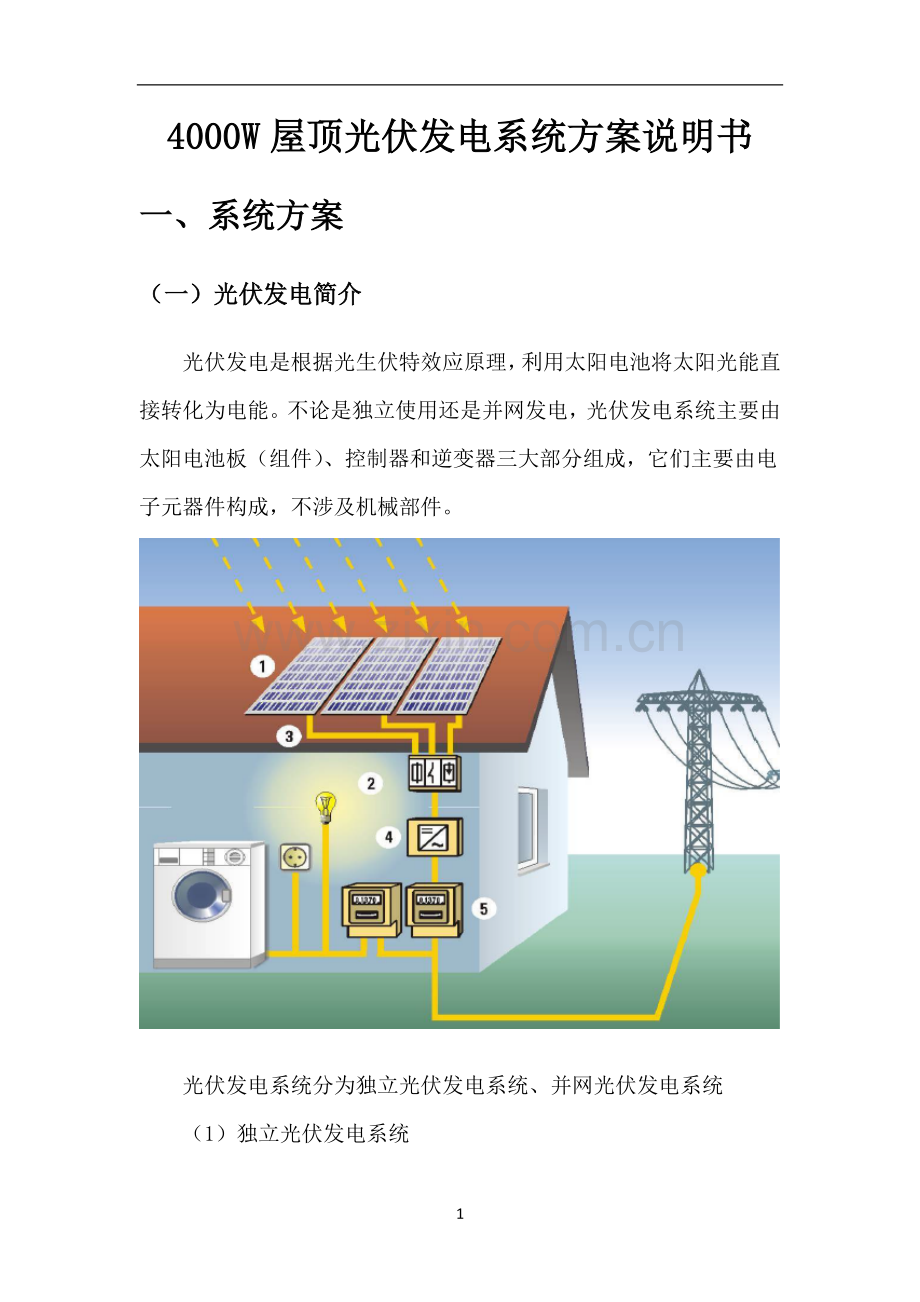

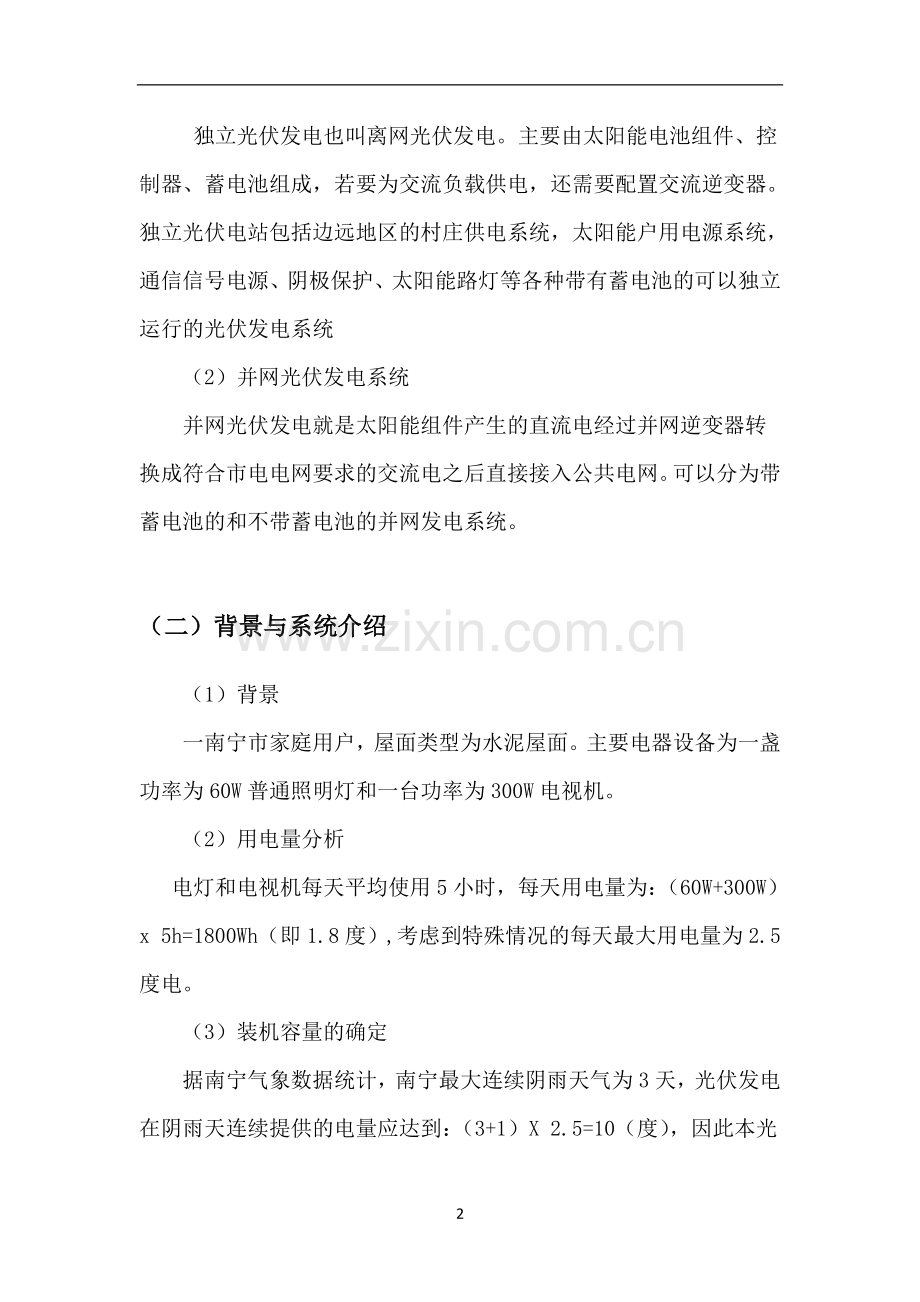

4000W屋顶光伏发电系统方案说明书一、系统方案（一） 光伏发电简介光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件。光伏发电系统分为独立光伏发电系统、并网光伏发电系统（1） 独立光伏发电系统 独立光伏发电也叫离网光伏发电。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。独立光伏电站包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源、阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统（2）并网光伏发电系统并网光伏发电就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。可以分为带蓄电池的和不带蓄电池的并网发电系统。（二）背景与系统介绍（1）背景一南宁市家庭用户，屋面类型为水泥屋面。主要电器设备为一盏功率为60W普通照明灯和一台功率为300W电视机。（2） 用电量分析 电灯和电视机每天平均使用5小时，每天用电量为：（60W+300W）x 5h=1800Wh（即1.8度）,考虑到特殊情况的每天最大用电量为2.5度电。（3） 装机容量的确定 据南宁气象数据统计，南宁最大连续阴雨天气为3天，光伏发电在阴雨天连续提供的电量应达到：（3+1）X 2.5=10（度），因此本光伏发电系统的装机容量设定为4000W，4000W的光伏发电系统日均发电量约11.2度，用户电器按每天运行5小时计算，可满足其正常使用4天。（4） 系统介绍根据用户用电情况本工程选用离网光伏发电系统。 离网光伏发电系统构成：由太阳能电池组件、光伏控制逆变一体机、蓄电池组、交流配电柜、接地系统、电缆等组成。电池组件方阵在有光照情况下，电池吸收光能，电池两端出现异号电荷的积累，即产生“光生电压”，即“光生伏特效应”。在光生伏特效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能，。太阳能电池一般为分为单晶硅太阳能电池，多晶硅太阳能电池和非晶硅太阳能电池三种。蓄电池组蓄电池的作用是贮存太阳能电池方阵发出的电能并可随时向负载供电。太阳能电池发电对所用蓄电池组的基本要求是：a.自放电率低；b.使用寿命长；c.深放电能力强；d.充电效率高；e.少维护或免维护；f.工作温度范围宽；g.价格低廉。光伏控制逆变一体机光伏控制逆变一体机是将控制和逆变集成于一体的智能电源。可控制太阳能电池对蓄电池进行智能充电，同时将蓄电池的直流电能逆变成220V的交流电，供用户负载使用。（5）光伏发电离网系统优势独立系统:它由太阳能电池采集阳光，转化为电能，通过控制和逆变设备，把直流电转换成目前家庭通用的220V交流电。目前采用高性的胶体铅酸蓄电池作为储能装置，有可有效地为业主在任意时间连续提供电力。 优势特点（1）开发无遮挡闲置屋面的价值、提高屋面的利用率。 （2）自给自足，蓄电池作为蓄能装置，把白天太阳能电池收集的电能储存起来，方便业主使用，阴雨天气,可按用户要求连续供电3天。（3）使用寿命长,无需专人维护.其中太阳能电池寿命长达25年以上.（4）一次投资,终身受益,太阳能清洁无辐射,无污染.（5）绿色能源,安全环保.提供清洁能源。（6）安全可靠、无噪声、无污染、能量随处可得，不受地域限制（7）无须消耗燃料，无机械转动部件, 无须另外架输电线路，可以按照业主的要求，方便地与任意地面或建筑物相接合.（8）不破坏建筑的外观。太阳能电池板一般安装在屋顶或倾斜面，增加其建筑的美感。（三）系统概况1、项目名称：4000W户用屋顶光伏发电系统2、项目地点：南宁市，南宁市位于北回归线南侧，地处北纬2213-2333，东经10745-10852。3、气候条件：南宁位于北回归线南侧，属湿润的亚热带季风气候，阳光充足，雨量充沛，霜少无雪，气候温和，夏长冬短，年平均气温在21.6度左右。南宁市年日照时数为1478.2小时，年每平方米接受阳光辐射为4934.8兆焦耳。具有很好的光伏发电开发和利用价值当地气候参数：（10年平均值）4、占用屋面：约28平方米6、装机容量：4000W7、太阳能组件：16块250Wp多晶硅组件。8、安装周期：2天9、简要说明：在用户屋面上串联安装16块250Wp多晶硅组件，1台光伏控制逆变一体机，装机容量为4000W。光伏阵列产生的直流电接入光伏控制器，通过光伏控制器控制蓄电池的充放电将电能存储到蓄电池组中，当用户需要用电时，光伏控制器控制逆变器动作，将蓄电池组中的直流电转变为家用220V交流电，通过输电线路接入交流配电柜，然后接入负载（300W电视和60W灯泡）。 本系统为离网发电系统，发出来的电自发自用，不往电网上输送。离网光伏系统原理图光伏发电系统图（四）固定系统常见3种组件支架方式：1、 常规安装方式 常规屋面安装方式是采用钢支架支撑的形式，钢材多采用有机涂层钢板（或称彩色钢板）、镀锌钢板、防腐钢板(含石棉沥青层)或其他钢板等。如下图2、 常规“导流板支架”安装方式 导流板支架”安装方式用水泥配重块结合铝合金夹具来固定组件底部导流板，组件排布在支架上用夹具固定。如下图3、 衍易公司新型支架系统以铝合金龙骨支座配合不锈钢扣件的方式对光伏组件进行固定，支架底部采用双面贴片橡胶与屋面防水层固定，并在支架内部槽内配有配重块。 3种不同安装方式的对比分析 常规屋面安装方式用钢量大，成本高，导流板支架”安装方式防风性差，风力多变的地区不适宜使用，特别是沿海台风多发地区。以上两种安装方式单瓦装机容量占用面积大，对屋面的利用率低。衍易公司最新研发的新型支架系统保证支架系统的抗风能力的同时，充分利用屋面，提高屋面利用率，结构简单，荷载较轻，与屋面柔性接触，不存在刮伤损坏屋面防水材料的可能，安装牢固，且可靠性高。根据南宁市的地理情况，本工程组件的固定结构采用广西衍易最新研发的新型支架系统。结构图如下：（五）光伏组件排布 多晶硅光伏组件生产效率高，商业化电池的转换效率在13-16%，且成本较低。本方案选用250Wp多晶硅太阳能组件，共计16块，总功率为4000Wp。其主要技术参数见表1：表1 太阳能组件的技术参数太阳能组件型号：2501太阳能组件生产厂家晶科能源有限公司2太阳电池种类多晶硅3峰值功率250Wp4开路电压（Voc）37.5V5短路电流（Isc）8.65 A6工作电压（Vmppt）30.5V7工作电流（Imppt）8.14A8最大外形尺寸165099235 mm9重量18.3kg（六）光伏控制逆变一体机光伏控制逆变一体机是将控制和逆变集成于一体的智能电源。可控制太阳能电池对蓄电池进行智能充电，同时将蓄电池的直流电能逆变成220V的交流电，供用户负载使用。本系统选用TH964KS40NB光伏控制逆变一体机，主要参数如下：型号TH962KS20NBTH963KS30NBTH964KS40NBTH965KS50NB蓄电池输入额定电压（Vdc）96最大直流电流（A）24354758输入电压范围（Vdc）80.0140.0欠压保护点（Vdc）86.4欠压恢复点（Vdc）98.4过压保护点（Vdc）136过压恢复点（Vdc）128太阳能输入最大开路电压（Vdc）200允许输入路数1路额定充电电流（A）20304050浮充电压（Vdc）109.6过充保护电压（Vdc）115.2充电恢复电压（Vdc）105.6交流输出额定功率2000W3000W4000W5000W额定电压及频率220VAC、50HZ最大交流电流（A）9.11418.523输出电压精度220VAC3%输出频率精度50HZ0.05输出波形失真率（THD）4%（线性负载）动态响应（负载0100%）5%，50ms功率因数（PF）0.8逆变效率（80%阻性负载）88%85%绝缘强度（输入和输出）1500Vac，1分钟保护功能过载能力120%，10s / 150%，1s 保护功能输入反接保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护、机器过热保护运行方式可连续运行冷却方式风冷工作环境、机械尺寸防护等级IP20工作温度（）-15+65立式：（深 x 宽 x 高）440mm x 440mm x 710mm参考重量（Kg）8595105120光伏控制逆变一体机实例图性能特点 性能卓越：控制逆变一体化设计，工频隔离，解决非阻性负载启动冲击问题。 广泛应用：产品广泛应用在国内、外多个重要项目，长达10年的可靠稳定运行经验。 适应性强：环境适应能力强，可在高海拔、高寒、自然环境应用。 可靠性高：架构简洁，元器件都是经过长期验证的高可靠性器件，从设计和运行上保证了低故障率。 保护齐全：具有直流输入反接，输出短路、过载、直流过、欠压等保护功能。 使用方便：机架式方便组屏，便携式方便携带。（七）蓄电池蓄电池组 将太阳电池产生的电能贮存起来，当光照不足负载需求大于太阳电池所发的电量或晚上用电时，将贮存的电能释放以满足负载的能量需求，它是整个系统的贮能部件。综合考虑光伏控制器的输入电压和连续提供4天的用电量（10度），本系统采用8V/100AH的蓄电池18块，每6块一串联组成蓄电池组，共3组，作为储能系，最大可储存14.4KWh电量（即14.4度），在电池蓄电池额定15%预留余量的条件下，可最大可提供12.2KWh（度）。蓄电池主要参数表：规格型号8V100AH外形尺寸(2mm)额定电压8V长宽高总高额定容量100AH280125190190二、投资回报和收益（一）发电量与投资回报南宁年平均总辐射量为4975MJ/m，相当于3.76kWh/d。年日照小时数为1500-1873.7小时。本项目总装机容量为4000Wp，日均发电量为11.2度，全年发电量约为4088度。（1）投资回报:本项目投资资金为43567元，根据南宁市居民用电电费为0.588元/度，加上国家对分布式补贴0.42元/度，即每度电补助1.008元，约10年收回成本，电站运行25年，电站收益为61810元。（二）示范收益光伏电站是将太阳能转化成电能的过程，在整个工艺流程中，不产生气体、液体、固体废弃物等方面的污染物，也不会产生大的噪声污染。具有较为明显的节能效益、环保效益。 （1）、开发无遮挡闲置屋面的价值、提高屋面的利用率。同时光伏组件铺设后形成的屋顶“隔热层”，使室内平均气温下降；光伏组件屋面的铺设，直接遮挡了建筑物日晒雨淋的侵蚀，增加了建筑物使用寿命等优势。 （2）、有效利用太阳能、就近用户提供电力，有可有效地为业主在任意时间连续提供电力，为用户节省较大的电费开支。 （3）、电站的建设，具有生态环保景观，提供清洁能源，具有较好的示范作用：给家庭取得可观的社会效益和“绿色企业”景观效应，引起社会的强烈关注，吸引了各界的眼球，无形中增加业主的知名度。三、运行维护 为了保证系统的安全稳定运行，光伏发电系统需定时进行维护。（一）光伏方阵1、光伏组件的运行与维护符合下列规定：光伏组件表面应保持清洁，清洗光伏组件时应注意：（1）应使用干燥或潮湿的柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件。（2）应在辐照度低于200W/m2的情况下清洁光伏组件，不宜使用与组件温差较大的液体清洗组件。（3）严禁在风力大于4级、大雨或大雪的气象条件下清洗光伏组件。2、光伏组件应定期检查，若发现下列问题立即调整或更换光伏组件： （1）光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化； （2）光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡； （3）光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。3、光伏组件上的带电警告标识不得丢失。4、支架的维护应符合下列规定：（1）所有焊缝和支架连接应牢固可靠。（2）支架表面的防腐涂层，不应出现开裂和脱落现象，否则应及时补刷。5、户用光伏系统的运行与维护应符合下列规定：（1）光伏建材和光伏构件应定期由专业人员检查、清洗、保养和维护，若发现下列问题应立即调整或更换： A 中空玻璃结露、进水、失效；B玻璃炸裂，包括玻璃热炸裂和钢化玻璃自爆炸裂； C镀膜玻璃脱膜，造成建筑美感丧失； D玻璃松动、开裂、破损等。（2）光伏建材和光伏构件的排水系统必须保持畅通，应定期疏通。（3）采用光伏建材或光伏构件的门、窗应启闭灵活，五金附件应无功能障碍或损坏，安装螺栓或螺钉不应有松动和失效等现象。（4）光伏建材和光伏构件的密封胶应无脱胶、开裂、起泡等不良现象，密封胶条不应发生脱落或损坏。（5）对光伏建材和光伏构件进行检查、清洗、保养、维修时所采用的机具设备（清洗机、吊篮等）必须牢固，操作灵活方便，安全可靠，并应有防止撞击和损伤光伏建材和光伏构件的措施。（6）在室内清洁光伏建材和光伏构件时，禁止水流入防火隔断材料及组件或方阵的电气接口。（7）隐框玻璃光伏建材和光伏构件更换玻璃时，应使用固化期满的组件整体更换。（二）光伏控制逆变一体机1、光伏控制逆变一体机的运行与维护应符合下列规定：（1）光伏控制逆变一体机的过充电电压、过放电电压的设置应符合设计要求；（2）光伏控制逆变一体机上的警示标识应完整清晰；（3）光伏控制逆变一体机各接线端子不得出现松动、锈蚀现象；（4）光伏控制逆变一体机内的高压直流熔丝的规格应符合设计规定； （5）直流输出母线的正极对地、负极对地、正负极之间的绝缘电阻应大于2兆欧；（三）接地与防雷系统（1）光伏接地系统与建筑结构钢筋的连接应可靠。（2）光伏组件、支架、电缆金属铠装与屋面金属接地网格的连接应可靠。（3）光伏方阵与防雷系统共用接地线的接地电阻应符合相关规定。（4）光伏方阵的监视、控制系统、功率调节设备接地线与防雷系统之间的过电压保护装置功能应有效，其接地电阻应符合相关规定。（5）光伏方阵防雷保护器应有效，并在雷雨季节到来之前、雷雨过后及时检查。（四）线路1、电线电缆维护时应注意以下项目： （1）电缆不应在过负荷的状态下运行，电缆的铅包不应出现膨胀、龟裂现象； （2）电缆在进出设备处的部位应封堵完好，不应存在直径大于10mm的孔洞，否则用防火堵泥封堵；（3）在电缆对设备外壳压力、拉力过大部位，电缆的支撑点应完好； （4）电缆保护钢管口不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀；不应有毛刺、硬物、垃圾，如有毛刺，锉光后用电缆外套包裹并扎紧；（5）应及时清理室外电缆井内的堆积物、垃圾；如电缆外皮损坏，应进行处理。（6）检查室内电缆明沟时，要防止损坏电缆；确保支架接地与沟内散热良好；（7）直埋电缆线路沿线的标桩应完好无缺；路径附近地面无挖掘；确保沿路径地面上无堆放重物、建材及临时设施，无腐蚀性物质排泄；确保室外露地面电缆保护设施完好；（8）确保电缆沟或电缆井的盖板完好无缺；沟道中不应有积水或杂物；确保沟内支架应牢固、有无锈蚀、松动现象；铠装电缆外皮及铠装不应有严重锈蚀；（9）多根并列敷设的电缆，应检查电流分配和电缆外皮的温度，防止因接触不良而引起电缆烧坏连接点。（10）确保电缆终端头接地良好，绝缘套管完好、清洁、无闪络放电痕迹；确保电缆相色应明显。（11）金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地。（12）（PE）或接零（PEN）可靠；桥架与桥架间应用接地线可靠连接。（13）桥架穿墙处防火封堵应严密无脱落；（14）确保桥架与支架间螺栓、桥架连接板螺栓固定完好。（15）桥架不应出现积水。（五）光伏系统与建筑物结合部分1、光伏系统应与建筑主体结构连接牢固，在台风、暴雨等恶劣的自然天气过后应普查光伏方阵的方位角及倾角，使其符合设计要求。2、 光伏方阵整体不应有变形、错位、松动。3、用于固定光伏方阵的植筋或后置螺栓不应松动；采取预制基座安装的光伏方阵，预制基座应放置平稳、整齐，位置不得移动。4、光伏方阵的主要受力构件、连接构件和连接螺栓不应损坏、松动，焊缝不应开焊，金属材料的防锈涂膜应完整，不应有剥落、锈蚀现象。5、光伏方阵的支承结构之间不应存在其他设施；光伏系统区域内严禁增设对光伏系统运行及安全可能产生影响的设施。四、服务保障（一）对业主交货的承诺合同签订后，我方积极组织人员安排货物的生产和安装，并将货物及时送到指定地点。全部货物的包装均采用本行业通用的方式进行包装（有合同约定的除外），确保符合国家相关法律、法规的规定。确保货物安全无损的抵达现场。如有延迟交货现象，我们愿意承担由此带来的一切违约责任。（二）对质量保证期的承诺我公司严格遵守合同所规定的相关约定，货物的质量保证期为自货物通过最终验收起3年，质量保证期限内，负责免费的保养和维修，对任何因设计、安装等造成的设备部件损坏，进行无偿更换和维修（不包括人为破坏因素、不可抗拒因素、非正常使用因素的故障和质量问题）。并对产品进行终身技术维护和支持，配合招标人进行技术改进。在质量保证期期内产品出现故障，我方在接到通知后，维修响应时间1小时内，24小时内派人赶到现场，24小时内排除故障。质保期内无偿提供人和技术支持，配合买方进行技术改进。 如遇产品或部件进行更新，我公司会把产品最新情况和技术信息及时告知用户，必要时对用户进行免费培训或进行现场安装、调试、使用指导。我方承诺：根据客户需求，终身免费提供与设备有关的技术资料和相应的技术支持。五、设备清单及报价设备清单及报价表序号名称单价（元）数量单位合计1太阳电池组件4.14000Wp16,4002控制逆变一体机60001台7,0003全密闭免维护蓄电池80012节9,6004标准接头54套205光伏延长线1*2.5mm2420米806交流电缆1*6mm2815米1207钢结构支架0.34000Wp1,2008其它辅助材料14000Wp4,0009材料费小计0.54000Wp38,42010系统安装集成费5%1,92111税金6%2,30512利润5%1,92113总价400043,56714均价400011.10目 录第一章 总论11.1项目名称与承办单位11.2研究工作的依据、内容及范围11.3编制原则31.4项目概况31.5技术经济指标51.6结论6第二章 项目背景及建设必要性82.1项目背景82.2建设的必要性9第三章 建设条件113.1项目区概况113.2建设地点选择错误！未定义书签。3.3项目建设条件优劣势分析错误！未定义书签。第四章 市场分析与销售方案134.1市场分析134.2营销策略、方案、模式14第五章 建设方案155.1建设规模和产品方案155.2建设规划和布局155.3运输185.4建设标准185.5公用工程205.6工艺技术方案215.7设备方案215.8节能减排措施24第六章 环境影响评价256.1环境影响256.2环境保护与治理措施266.3评价与审批28第七章 项目组织与管理297.1组织机构与职能划分297.2劳动定员297.3经营管理措施307.4技术培训30第八章 劳动、安全、卫生与消防318.1编制依据及采用的标准318.2安全卫生防护原则318.3自然灾害危害因素分析及防范措施328.4生产过程中产生的危害因素分析及防范措施328.5消防编制依据及采用的标准348.6消防设计原则358.7火灾隐患分析358.8总平面消防设计358.9消防给水设计368.10建筑防火368.11火灾检测报警系统378.12预期效果37第九章 项目实施进度389.1实施进度计划389.2项目实施建议38第十章 项目招投标方案4010.1招标原则4010.2项目招标范围4010.3投标、开标、评标和中标程序4010.4评标委员会的人员组成和资格要求42第十一章 投资估算和资金筹措4311.1投资估算4311.2资金筹措及使用计划45第十二章 财务评价4712.1费用与效益估算4712.2财务分析4812.3不确定性分析4912.5财务评价结论50第十三章 建设合理性分析5113.1产业政策符合性分析5113.2清洁生产符合性分析5113.3规划符合性分析5113.4项目建设环保政策符合性分析5113.5环境承载性分析5113.6结论52第十四章 结论与建议5327
