某派出所办公楼电气设计论文.doc

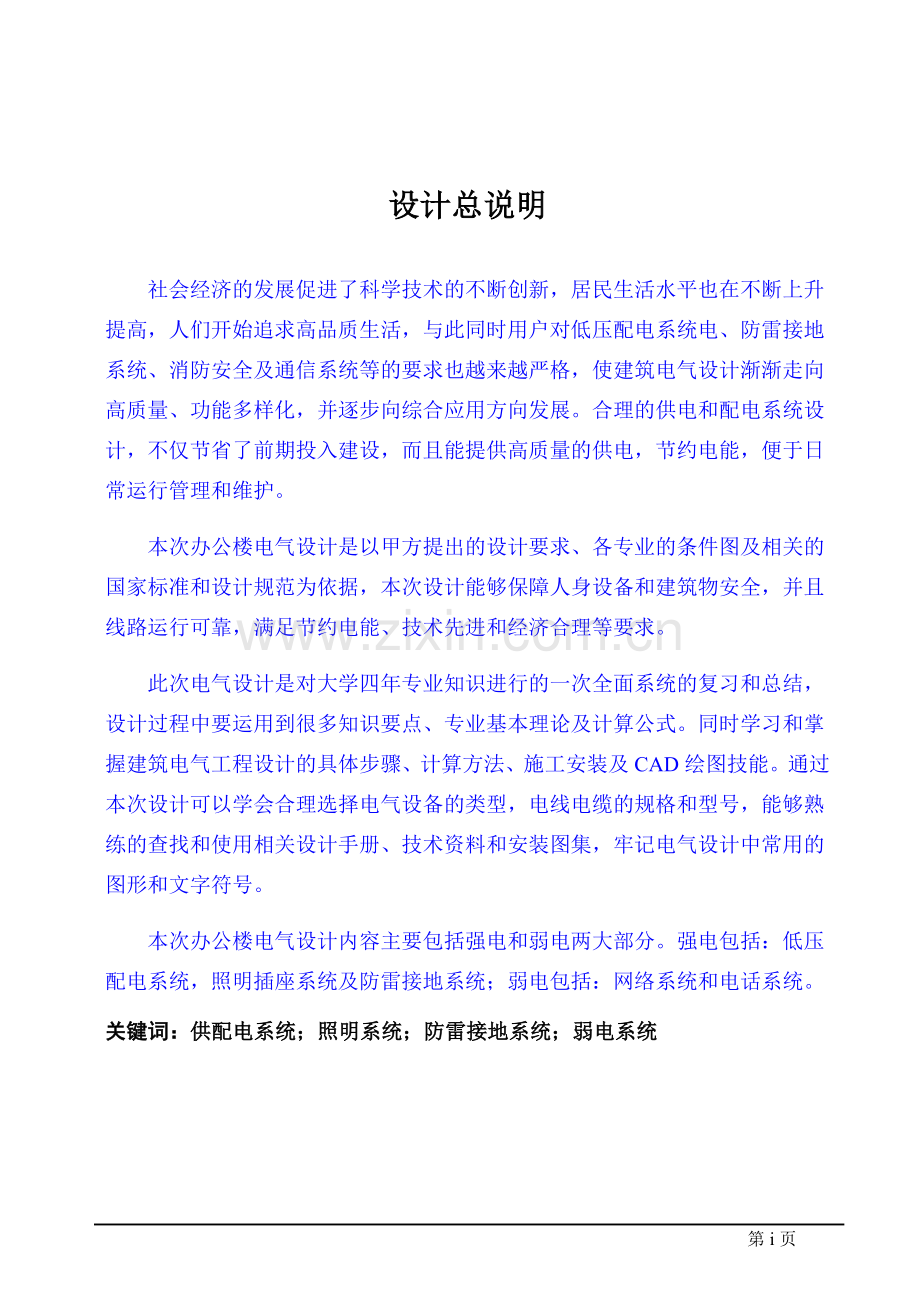

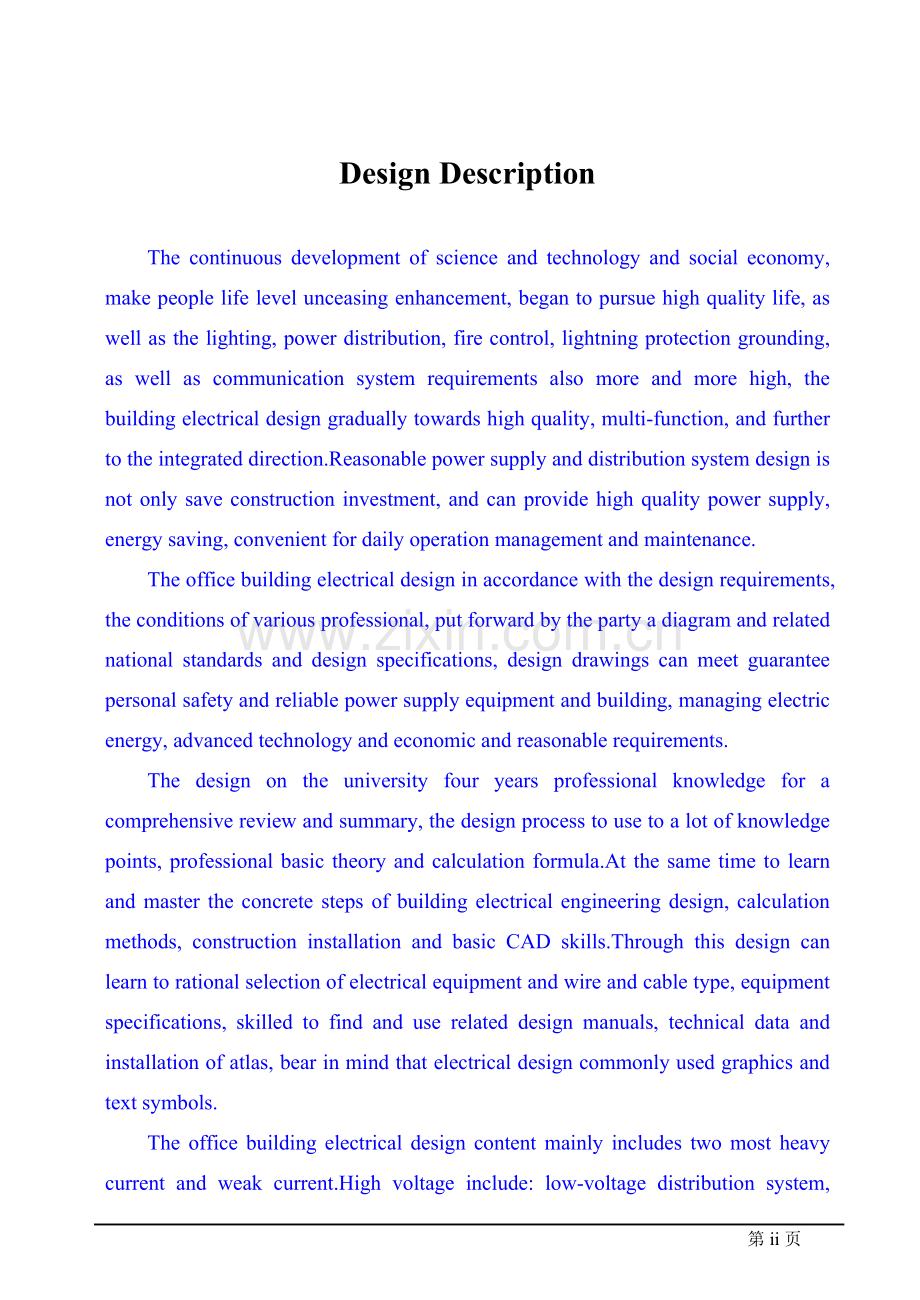

设计总说明社会经济的发展促进了科学技术的不断创新，居民生活水平也在不断上升提高，人们开始追求高品质生活，与此同时用户对低压配电系统电、防雷接地系统、消防安全及通信系统等的要求也越来越严格，使建筑电气设计渐渐走向高质量、功能多样化，并逐步向综合应用方向发展。合理的供电和配电系统设计，不仅节省了前期投入建设，而且能提供高质量的供电，节约电能，便于日常运行管理和维护。本次办公楼电气设计是以甲方提出的设计要求、各专业的条件图及相关的国家标准和设计规范为依据，本次设计能够保障人身设备和建筑物安全，并且线路运行可靠，满足节约电能、技术先进和经济合理等要求。此次电气设计是对大学四年专业知识进行的一次全面系统的复习和总结，设计过程中要运用到很多知识要点、专业基本理论及计算公式。同时学习和掌握建筑电气工程设计的具体步骤、计算方法、施工安装及CAD绘图技能。通过本次设计可以学会合理选择电气设备的类型，电线电缆的规格和型号，能够熟练的查找和使用相关设计手册、技术资料和安装图集，牢记电气设计中常用的图形和文字符号。本次办公楼电气设计内容主要包括强电和弱电两大部分。强电包括：低压配电系统，照明插座系统及防雷接地系统；弱电包括：网络系统和电话系统。关键词：供配电系统；照明系统；防雷接地系统；弱电系统Design DescriptionThe continuous development of science and technology and social economy, make people life level unceasing enhancement, began to pursue high quality life, as well as the lighting, power distribution, fire control, lightning protection grounding, as well as communication system requirements also more and more high, the building electrical design gradually towards high quality, multi-function, and further to the integrated direction.Reasonable power supply and distribution system design is not only save construction investment, and can provide high quality power supply, energy saving, convenient for daily operation management and maintenance.The office building electrical design in accordance with the design requirements, the conditions of various professional, put forward by the party a diagram and related national standards and design specifications, design drawings can meet guarantee personal safety and reliable power supply equipment and building, managing electric energy, advanced technology and economic and reasonable requirements.The design on the university four years professional knowledge for a comprehensive review and summary, the design process to use to a lot of knowledge points, professional basic theory and calculation formula.At the same time to learn and master the concrete steps of building electrical engineering design, calculation methods, construction installation and basic CAD skills.Through this design can learn to rational selection of electrical equipment and wire and cable type, equipment specifications, skilled to find and use related design manuals, technical data and installation of atlas, bear in mind that electrical design commonly used graphics and text symbols.The office building electrical design content mainly includes two most heavy current and weak current.High voltage include: low-voltage distribution system, lighting system and lightningproof grounding system socket;Weak current include: network system and telephone system.Key Words：power supply and distribution system;Lighting system;Lightning protection grounding system;Weak current system 第29页目录设计总说明iDesign Descriptionii目录11绪论11.1设计题目11.2工程概况11.3设计依据11.4设计要求21.5设计内容22配电系统设计42.1负荷等级及供电要求42.1.1负荷等级分类42.1.2供电要求52.1.3配电方式52.2负荷计算62.3电线、电缆选择92.3.1 选择原则92.3.2 选择步骤和结果93照明系统设计103.1照度设计标准103.2 照明光源选择103.3 照明灯具选择113.4 照度计算123.5 应急照明143.5.1 应急照明分类143.5.2 应急照明灯具选择143.5.3 应急照明灯具布置153.5.4 设计结果153.6照明负荷平面布置164防雷接地系统设计194.1雷电危害194.2 建筑物的防雷措施194.2.1 一般规定194.2.2 第三类防雷建筑物的防雷措施204.3防雷接地系统设计214.3.1 防直击雷214.3.2防雷电感应的措施224.3.3 接地系统225弱电系统245.1 有线电视系统245.1.1 有线电视系统的产生和发展245.1.2 有线电视系统的组成245.1.3 设计结果255.2 电话系统255.2.1 一般规定255.2.2设计结果255.3 网络系统265.3.1一般规定265.3.2设计结果26总结27参考文献28致谢1附录21绪论1.1设计题目某派出所办公楼的电气设计。1.2工程概况本设计的设计对象为某派出所办公楼，设计主体为一五层办公楼，建筑物高度21.3m；设有办公室、会议室、档案室、健身房、标准间、餐厅及厨房等，为一综合性的办公楼。由建筑物的性质和建筑高度可以得出该建筑物为三类建筑。1.3设计依据1）建筑照明设计标准GB 50034-2013;2）建筑物防雷设计规范 GB 50057-2010;3）低压配电设计规范GB50054-2011;4）综合布线系统工程设计规范GB 50311-2007；5）有线电视系统工程技术规范GB 50200-94；6）民用闭路监视电视系统工程技术规范GB 50198-2011；7）等电位联结安装15D502；8）甲方提出的设计要求，各专业的条件图。1.4设计要求完成配电系统图、照明、插座、防雷、接地保护等系统平面图的设计；同时完成电话、有线电视、宽带网络等弱电系统的设计。1.5设计内容首先对该办公楼电气设计的主要依据和原则进行了描述，然后详细介绍了设计步骤和电气设备选型等。本次设计共包括五章内容，前2章为绪论及总配电系统设计，第3章为照明配电系统电气设计，第4章为防雷接地系统设计，第5章为弱电系统电气设计。1）配电系统设计，介绍用电负荷分类及相应的供电要求，如何依据相关设计依据选择合适的负荷计算方法以及配电方式等。本次负荷计算，选用利用系数法计算照明配电箱工作电流，以此选出断路器、电缆和导线。根据文献8对负荷进行分类，不同级别的电力负荷采用不同的配电方式。动力设备也用利用系数法进行负荷计算，完成配电箱设计。2）照明配电系统设计，介绍灯具光源的种类，进行具体型号选择，如何进行照度计算和应急照明布置等内容。依据文献6用利用系数法进行照度计算，通过天正计算软件得出各个房间合适的灯具数量，照明平面图按照供电半径不超过30米的原则进行设计，对供电回路负荷进行合理分配，得出需要的配电箱数量。3）防雷接地系统，介绍了如何对雷电进行相应的防护；接地系统方式选择和具体要求等。最后，结合建筑的特点，对各种雷电效应和接地系统进行设计。 4）弱电系统设计，包含二个部分：电话系统和网络系统。5）各章节关系如1-1图所示：图1-1派出所办公楼电气系统 2配电系统设计2.1负荷等级及供电要求2.1.1负荷等级分类电力负荷分为一级负荷、二级负荷和三级负荷，依据文献9对民用建筑负荷进行了分级，见表2-1。表21具体民用建筑负荷分级负荷等级用户（中断供电后果）用电设备（或场所）名称一级负荷造成人身伤亡（1）消防用电设备，例如消防水泵、消防电梯、消防中心（控制室）电源（2）应急照明、疏散标志灯（3）走道照明、值班室照明、警卫照明、障碍标志灯（4）其他重要场所造成重大政治、经济损失影响有重大政治、经济意义的用电单位正常工作的负荷二级负荷会在政治、经济上造成较大损失（1）消防用电设备，例如消防水泵、消防电梯、消防控制室电源（2）生活水泵、主要通道及楼梯间照明影响重要用电单位正常工作的负荷三级负荷不属于一级和二级的负荷2.1.2供电要求根据民用建筑电气规范） 一级负荷必须有两路进线电源，确保一个电源故障时，另一个可以正常运行。有高压设备的时候，选择双回路高压电源进线。总负荷容量不大时，两路电源可都从电力系统获得，或者其中一路电源采用柴油发电机组发电。一级负荷中的特重要负荷，除了上述2电源供应，还要设置应急电源。） 二级负荷应由两个电源供电，电力变压器也需设置两台。为确保电源线故障或变压器的故障不会中断供电或中断后迅速恢复。电源从电网引来时，供电线路每个回路均需满足100%的负荷。当线路和配电设备检修和突然停电时，要保证安全关机，这时可根据负荷容量设置合适大小的柴油发电机组。）三级负荷供电无特殊要求。这三种类型的高层建筑，电力配电和照明三类负载，应急照明和应急疏散标志与电池备份电源，消防电气设备由专用电源电路，电源来自配电室。派出所办公楼为三类高层建筑，所有负荷均为三级负荷，应急照明和应急疏散标志设置备份电源，消防电气设备供电单独设置，电源来自配电室。2.1.3配电方式 住宅设计规范规定，住宅供电接地方式有三种，分别为TN- S，TT和TN- C- S 。高层电梯住宅设有低压变电所时一般选用 TN- S 系统；电源由城市公用低压配电线路引来的民用建筑通常选用 TT系统；每幢建筑物电源均由小区变电所引来时选用TN- C- S 系统。此次设计选用TN-C-S三相四线制供电方式。低压配电系统的设计，必须按照负荷的性质、用电设备容量、供电条件合理的进行设计；同时满足计量、维护、管理方便，供电安全可靠等要求。照明负荷与动力负荷配电系统宜分开设计；消防用电设备及其他防灾用电设备的配电宜单独设置。常用低压配电系统接线有4种，放射式配电、树干式配电、变压器干线式配电和链式配电。设备容量较大，或负荷性质重要的建筑物宜采用放射式配电；楼层较高的建筑物，通常采用分区树干式配电向各楼层配电点供电；用电设备负荷较小，距配电箱距离较远，负荷等级不高，设备与设备间距不大时，一般采用链式配电。常用配电方式优缺点介绍：1） 放射式配电优点：供电可靠性高，配电设备比较集中，检修时方便；缺点是有色金属消耗多，灵活性差。2） 树干式配电优点：配电设备和有色金属消耗少，系统灵活性好；缺点是干线故障时，对整个系统影响大。本次办公楼电气设计配电系统采用放射式和分区树干式相结合的供电方式（详见附录DS-02、DS-03配电系统图）。2.2负荷计算常用负荷计算方法有3种，需要系数法、利用系数法和单位指标法。单位指标法多用于设计前期预测，利用系数法和需要系数法多在初步设计和施工图设计中使用。电力负荷计算必须无误，并且尽量精确，准确的计算功率对选择合适变压器型号至关重要。通过计算电流值选择合适的开关、断路器和对应的电线电缆型号。本次办公楼电气设计采用利用系数法来计算负荷。 用电设备组计算负荷： （2-1） （2-2） （2-3） （2-4）式中 Pe-用电设备工作容量（kW) -需要系数 Q-用电设备组无功功率（kVar） Pjs-用电设备组有功功率（kW） cos-有功功率因数 tg-正切角（用来求无功功率）1）1AL1照明配电箱工作容量Pe=46.4kW，需要系数Kx= 0.80，功率因数cos= 0.85，有功功率Pjs= PeKx=37.12kW，Ijs= Pjs/1.732x380x cos=66.35A。2）1AL2照明配电箱工作容量Pe=27.5kW，需要系数Kx= 0.80，功率因数cos= 0.85，有功功率 Pjs= PeKx=22kW，Ijs= Pjs/1.732x380x cos=39.32A。3）2AL1照明配电箱 工作容量Pe=47.1kW，需要系数Kx= 0.80，功率因数cos= 0.85，有功功率 Pjs= PeKx=37.68kW，Ijs= Pjs/1.732x380x cos=67.32A。4）2AL2照明配电箱 工作容量Pe=34.4kW，需要系数Kx= 0.80，功率因数cos= 0.85，有功功率 Pjs= PeKx=27.52kW，Ijs= Pjs/1.732x380x cos=49.19A。5）3AL1照明配电箱 工作容量Pe=49kW，需要系数Kx= 0.80，功率因数cos= 0.85，有功功率 Pjs= PeKx=39.2kW，Ijs= Pjs/1.732x380x cos=70.07A。6）4AL1照明配电箱 工作容量Pe=49kW，需要系数Kx= 0.80，功率因数cos= 0.85，有功功率 Pjs= PeKx=39.2kW，Ijs= Pjs/1.732x380x cos=70.07A。7）5AL1照明配电箱工作容量Pe=31.7kW，需要系数Kx= 0.80，功率因数cos= 0.85，有功功率 Pjs= PeKx=25.36kW，Ijs= Pjs/1.732x380x cos=45.33A。8） ATI电梯配电箱 工作容量Pe=12kW，需要系数Kx= 1.0，功率因数cos= 0.60，有功功率 Pjs= PeKx=12kW，Ijs= Pjs/1.732x380x cos=30.4A9） AT2消防配电箱 工作容量Pe=7.5kW，需要系数Kx= 1.0，功率因数cos= 0.80，有功功率 Pjs= PeKx=7.5kW，Ijs= Pjs/1.732x380x cos=14.2A。10） AP动力配电箱 工作容量Pe=289.4kW，需要系数 Kx= 0.70，功率因数 cos= 0.80，有功功率 Pjs= PeKx=202.58kW，Ijs= Pjs/1.732x380x cos=384.75A。刀开关选择400A框架，整定电流400A，经查工业与民用配电设计手册995mm2在25时埋地载流量为203A，选择两根95mm2载流量为406A大于400A。故电缆型号选择 2(YJV22-1kV-4x95)， 2.3电线、电缆选择2.3.1 选择原则1）通过负载电流时，线芯温度不超过电线、电缆绝缘所允许的长期工作温度，简称按温升选择截面。2）经济寿命期内的总费用最少，即初始投资和经济寿命期内线路损耗费用之和最少，简称按经济电流选择。3）通过短路电流时，不超过所允许的短路强度。4）电压损失在允许范围内。5）满足机械强度的要求。6）低压电线、电缆应符合过负载保护的要求；TN系统中还应保证在接地故障时保护电器能断开电路。2.3.2 选择步骤和结果）根据计算电流选取断路器框架和整定电流值；）根据断路器框架电流选择合适的电缆型号；）导线及断路器选择，上级断路器框架电流至少要比下级断路器大一个型号；）动力设备需要考虑瞬时启动电流，断路器整定值要比工作电流大一个型号。5）照明回路选用BV2x2.5，插座回路选用BV3x4。其它电力设备具体电缆、导线选择详见图纸DS02和DS03。3照明系统设计3.1照度设计标准 根据建筑照明设计标准表5.2.2办公建筑照明标准值和表5.4.1公共场所照明标准值，本次设计的照度计算标准如下：表31建筑照度标准值房间或场所参考平面及其高度照度标准值（lx)普通办公室0.75m水平面300会议室0.75m水平面300接待室、前台0.75m水平面300营业厅0.75m水平面300资料、档案室0.75m水平面200配电室0.75m水平面200门厅地面100健身房地面100走廊、流动区域地面50楼梯、平台地面30厕所、盥洗室、浴室地面753.2 照明光源选择照明光源选择一般原则：）发光效率高；）显色性越高越好；）使用寿命长；）启点可靠、方便、快捷；）性价比高。3.3 照明灯具选择灯具选择应遵循安全、简单、节能、耐用、方便、环保等原则。选择合适的光源，合理分配光源的发光量，以满足工作环境的要求和照明的需要，无眩光，避免严重的反射幕。同时还要考虑环境光分布情况，达到限制眩目的要求，选择高效率、高光效灯。荧光灯、电子节能灯一般用于室内照明（常用三基色荧光灯），汞灯和钠灯用于室外照明，用于混光照明时往往需要两者相结合，这么设计有利于节省电耗，尽量还原本色，光色协调、视觉舒适。 灯具选择一般原则：1）安全：灯具选择正规厂家，劣质灯可能发生爆炸或烧毁线；2）节能：选择效率高、光通维持率高的灯具；）功能性、装饰性（美观、协调）、经济性（性价比高）；）限制眩光。根据各房间的不同功能和规范要求选择不同的灯具类型。走廊每隔4-5米安装一盏吸顶节能灯，在浴室镜子上方装设一盏向下照射的灯，减少面部阴影，提供充足的光亮。本建筑主要灯具选择如下表：表22灯具选择表灯具类型安装场所荧光灯办公室、会议室、餐厅、健身房防水防尘灯厨房、卫生间等荧光花吊灯大厅吸顶灯走廊、楼梯3.4 照度计算工程名:某派出所办公楼的电气设计计算者:鄢汉勇计算时间:2016.04参考标准：建筑照明设计标准/ GB50034-2013参考手册：照明设计手册第三版:本次设计采用利用系数法进行照度计算，公式如下：E = NUK / AN = EA / (UK)其中：- 光通量lm, N - 光源数量, U - 利用系数, A - 工作面面积m2, K - 灯具维护系数1）办公室灯具数量计算，长度L=7.1 m, 房间宽度B=4 m, 计算高度H=2.75 m，工作面高度0.75m，光源为双管飞利浦T8直管荧光灯。光通量为2500lm，利用系数U=0.75，维护系数K=0.8，照度要求为300LX，功率密度要求为 11W/m2。由此可根据公式得：N = EA / (UK)=300x7.1x4/(2x2500x0.75x0.8)=2.84计算结果:选择灯具数3盏，要求平均照度:300.00LX, 实际计算平均照度: 316.90LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:7.82W/m2符合规范节能要求!2）办证大厅灯具数量计算，长度L=13.3 m, 房间宽度B=8 m, 计算高度H=2.75 m=，工作面高度0.75m,光源为双管飞利浦T8直管荧光灯。光通量为2500lm，利用系数U=0.75，维护系数K=0.8，照度要求为300LX，功率密度要求为 13W/m2。由此可根据公式得：N = EA / (UK)=300x13.3x8/(2x2500x0.75x0.8)=10.6计算结果:选择灯具数11盏，要求平均照度:300.00LX, 实际计算平均照度:310.15LX符合规范照度要求!要求功率密度:13.00W/m2, 实际功率密度:7.65W/m2符合规范节能要求!3）其他房间照度均用以上方法进行计算。3.5 应急照明3.5.1 应急照明分类应急照明按用途可分为3种，疏散照明(保证在发生事故时人员能快速安全地离开)、安全照明（保证发生停电事故时，潜在危险场所人员人身安全不受威胁）和备用照明（能保证发生照明事故时，室内活动照常）。设计要求如下：） 疏散应急照明疏散通道地面照度应达到1lx，最低不得小于0.2lx。在安全出口附近和疏散通道的明显位置设标志指示灯；） 安全应急照明工作面照度值不应低于正常照明的5%，当遇到停电事故时，必须在0.5s内完成电源转换，提供照明；） 备用应急照明照度必须保证不低于正常照度的10。消防控制室、走廊、电梯机房等消防仍要工作到应急照明，需要保持正常照明。应急疏散照明应安装在墙上或天花板上，高度视情况而定。安全出口标志通常位于安全出口位置的上部；走道疏散指示标志灯一般装设在走道及其转角处的墙面上，安装高度距地面1m以下，各指示灯间距不能超过20m。应急照明可使用蓄电池作为备用电源，连续供电时间不应小于20min。3.5.2 应急照明灯具选择应急照明灯必须选择能瞬时启动的，但当应急照明平时也做正常照明，保证两路电源不会同时断电时，可选用其它照明光源；仅作应急照明时，必须选择能瞬时启动的灯具，否则万一发生停电事故，灯具启动时间太长起不到事故照明作用。3.5.3 应急照明灯具布置高层建筑常见应急照明灯布置位置：）楼梯间、消防电梯间和避难层（间）。）消防中心、集中配电房、自备柴油发电机房及发生火灾时仍需正常运行的其它设备间。）商业大厦餐厅、剧院、观众厅、多功能厅、展厅及办公场所等人员密集场所。）商业大厦的疏散走道，长度超过20m的住宅内走道。3.5.4 设计结果本次建筑电气照明设计采用应急照明与正常照明相结合的方式，在消防控制室、电梯机房、走廊、楼梯等场所设置应急照明灯，应急照明采用蓄电池作备用电源，连续供电时间不小于30min，设置走道疏散标志灯，间距不大于20m，灯具安装高度及其它要求均满足相关规范和设计标准。局部照明参见图3-1所示，详细布置见DS0408照明平面图。安全照明疏散照明备用照明图3-1应急照明布置3.6照明负荷平面布置设计原则：）每个照明分支回路电流小于等于16A，单个回路内光源数量不大于25个。）单个照明开关所控制的光源数不宜太多。）线路供电半径尽量不要超过30米。）插座回路和照明回路单独设置，不宜混用；插座为单独回路时，数量不宜超过10个。）三相负荷中每相尽量做到平衡。本次建筑电气照明设计采用集中控制方式，普通插座回路，插座个数为8个，单相空调插座，一个回路2个，卫生间和三相空调插座，每个回路只有一个。局部设计参见图3-2和3-3。图3-2 二层照明平面图图3-3 二层插座平面图 4防雷接地系统设计本次设计的办公楼高21.3米，经查阅文献5，确认本次防雷设计按三类防雷建筑设计。4.1雷电危害雷电的主要危害有五个方面：直击雷、雷电波侵入、感应过电压、系统内部操作过电压、地电位反击。雷电导致的具体危害如下： 1） 雷电流高压效应，雷击瞬间产生高压电，高压电在瞬间冲击电气设备，导致设备线路发生短路，严重的会引发火灾、爆炸等灾害。 2） 雷电流高热效应，雷击过程中将会产生强电流和高热量，严重时会导致金属熔化，引发火灾和爆炸。3） 雷电流机械效应，被雷击物体爆炸导致财产损失和人员伤亡。 4） 雷电流静电感应，被击导电体会感生大量与雷电性质相反的电荷，容易产生高电压，发生放电现象引发火灾。5） 雷电流电磁感应，发生雷击时，雷击点附近将产生巨大的交变电磁场，产生感应电流引起变电器局部过热引发火灾。 6） 雷电波的侵入，雷击在建筑物外部低压架空线路放电，电缆上产生过电压沿低压架空线路侵入室内设备和控制系统。 4.2 建筑物的防雷措施4.2.1 一般规定 首先要确定建筑物的防雷等级，以此来判断建筑物需不需要设计防雷保护，要设置何种防雷措施。一类和二类民用建筑，设防直击雷和防雷电波侵入的装置；三类民用建筑，设防止雷电波沿低压架空线路侵入的装置，是否需要设计防直接雷装置，根据建筑环境，建筑高度和大小来判断。建筑物防雷装置如果无法与其它设备隔离的话，应设计等电位连接。 4.2.2 第三类防雷建筑物的防雷措施楼顶设避雷网（带）或避雷针作为防雷保护装置；避雷网（带）敷设时需沿屋顶周边易受雷击点的位置敷设，屋面避雷网格不大于20m20m或24m16m。当平屋顶建筑物宽度小于20m时，可仅沿屋顶周边设一圈避雷带。防雷引下线应沿建筑物四周均匀或对称布置，通常情况下每个建筑物最少设置2根，距离不应大于25m；但低于40m的建筑物可只设1根。当仅使用建筑钢柱或柱钢筋作引下线，可按照建筑跨距设引下线，引下线之间的距离不应大于25m。必须保证每根引下线的冲击接地电阻小于等于30，防雷接地和电气设备接地宜共用一个接地系统，所有进出建筑物的金属管均需可靠接地；防雷接地和设备接地不共用时，两者之间的间距不应小于2m。防雷接地和电气设备共用接地时，接地体和接地极最好沿建筑物敷设成环形，外接接地体和接地极距离建筑物基础不小于1m。使用钢筋作为防雷装置应符合以下要求：1）防雷引下线在地面0.5m及以下的钢筋表面积不应小于1.89kc2m2。Kc-分流系数，只有1根引下线时Kc =1，有2根引下线时Kc=0.66，屋顶防雷网不闭合时，即使有多跟引下线Kc=0.66，屋顶防雷网闭合时，多根引下线Kc=0.44。2）在建筑物钢筋混凝土基础内设置人工接地体时，接地体的规格尺寸应符合表4-1的规定：表4-1接地体规格尺寸闭合条形基础的周长(m)扁钢宽x厚（mm)圆钢，根数x直径(mm)601x1040或6020x42x840钢材表面积总和1.89m2注：（1）接地体长度和截面一样时，优先选用扁钢；（2）当利用多根圆钢做接地体时，敷设距离应大于等于其直径的2倍；（3）当使用封闭的条形基础钢筋作为接地体时，也可按本表校验。除主筋外，其余钢筋也可计入箍筋总表面积。4.3防雷接地系统设计4.3.1 防直击雷本次设计采用10热镀锌圆钢在屋顶设明装避雷带，利用建筑物柱内主钢筋（大于16）作防雷引下线，引下线两根钢筋从地下至屋顶可靠焊接，主钢筋在屋顶需连通成闭合回路，至少有一根引出屋面，引出高度20cm与屋顶避雷带可靠焊接；将所有用作防雷引下线的钢筋在地下可靠连通，用一根-40*4镀锌扁钢引出室外，在地下1m处与室外人工接地体可靠焊接，同时在室外地坪0.5m处预留4处接地电阻测试卡，详见附录DS-19。本次设计中所有突出屋面的金属体均与避雷带可靠焊接，防雷和接地材料均选用热镀锌件，作法参照国家建筑标准设计99D501-1建筑物防雷设施安装。4.3.2防雷电感应的措施雷电感应容易产生电火花，本次设计将建筑物内所有用电设备、金属管道、金属构架、钢窗等和接地系统可靠电气焊接。相邻的金属管道、金属构架和电缆外皮，按照规范中的要求，每隔一段距离用金属导体将两者可靠电气跨接。4.3.3 接地系统本次办公楼设计采用TN-C-S接地保护系统，利用基础内的钢筋作自然接地体，防雷接地和设备接地共用接地系统，根据建筑电气设计规范，地阻值小于1欧姆（任何季节），不满足要求时增加人工接地体和接地极。人工接地极采用角钢L50x5,L=2500mm,间距5.0米；接地体为-40x4热镀锌扁铁，埋深为-0.8米。人工接地体与建筑物外墙或基础之间的水平距离不宜小于1m。为保证人员和带电设备的用电安全，本次设计在建筑物内设等电位联结装置，在一层进线处设置总等电位端子箱，同时每一层均安装局部电位联结端子箱，将所有进出建筑物的金属体和建筑物内的金属构件、带电体等用金属导体与电位联结端子箱可靠电气连通。设计示意参见图4-1。图4-1总等电位联结示意图为了保证建筑的美观，本次设计中所有防雷装置除避雷带外均采用暗敷。接地系统设计详见图纸DS-19防雷接地平面图。5弱电系统5.1 有线电视系统5.1.1 有线电视系统的产生和发展公用天线系统是有线电视系统的前身，一是为了解决偏远地区电视观看困难的问题，二是解决高层建筑遮挡影响城市居民收视信号问题。真正意义上的有线电视系统始于20世纪50年代后期，我国的有线电视系统在90年代后，才开始发展。现在，我国的有线电视系统有两大优势，宽带宽和高覆盖率。5.1.2 有线电视系统的组成有线电视系统主要由4部分组成：1）信号源接收部分用来向前端提供系统要传输的各种信号。2）系统前端部分将信号源送来的各种信号进行滤波、变频、放大、调制、混合等，使其适用于在干线传输系统中进行传输。3）系统干线传输部分通过传输媒体将高频电视信号从系统前端不失真地传输给用户分配系统。有3种主要类型的传输线，光纤，微波和同轴电缆。4） 用户分配系统将前端传来的信号分配给千家万户。用户分配系统主要由支线放大器、分支器、分配器、用户终端、电线电缆（分支线和用户线）组成。5.1.3 设计结果本次主要是对用户分配系统进行设计。本工程电视信号通过电缆由市CATV网引来，采用分配-分支的用户分配系统。分配干线采用竖向结构，在楼道内穿钢管敷设；分支干线采用横向结构，水平线路在电缆桥架内敷设，引入房间后穿PVC管暗敷，电缆桥架与塑料管之间的导线穿塑料软管。电视分支器箱安装在楼道内，安装高度距顶0.3m处，暗装，电视插座安装高度为底边距地0.3m。本次设计中分支干线选用SYKV-75-7视频线，用户线（到各个终端有线电视插座的支线）选用SYKV-75-5视频线，线缆沿电缆桥架和沿墙埋管敷设。5.2 电话系统5.2.1 一般规定1） 电话设计必须做到技术先进、经济合理、灵活畅通和高质量，并应符合市话通信网的进网条件及技术要求。2） 电话线路数量应以建设单位提供的要求为依据，同时留有一定的可扩充余地，一般可按照初装电话机总量的130%160%考虑。5.2.2设计结果电话总电缆由市电话网引来，室外埋地1.0米。接入方式为采用HYV型电话电缆引至一层电话分线箱并在楼道内穿塑料管沿墙敷设至各楼层电话分线盒。电话分线盒到各电话插孔的电缆选用RVS-2x0.5的线缆。电话终端插座暗敷设，安装高度为底边距地0.3米，嵌墙安装。5.3 网络系统5.3.1一般规定1） 计算机网络系统的设计和配置应标准化，并应具有可靠性、安全性和可扩展性。2） 计算机网络设计前，应进行用户调查和需求分析，以满足用户的需求。3） 计算机网络系统的配置应遵循实用性和适用的原则，并宜适度超前。5.3.2设计结果光纤配线架设于一层弱电间，采用五类对绞线电缆传输，网传输速率100Mbps，网络电缆采用多模光纤由市政管网引入至配线架，室外埋地1.0m，光纤型号由电信部门确定。各层弱电箱至终端信息插座均采用五类非屏蔽双绞线（UTP），2根以下UTP5e穿GC20管，34根UTP5e穿GC25管，5
