PT练习3.3.4：配置VLAN和中继(教师版).doc

资源描述

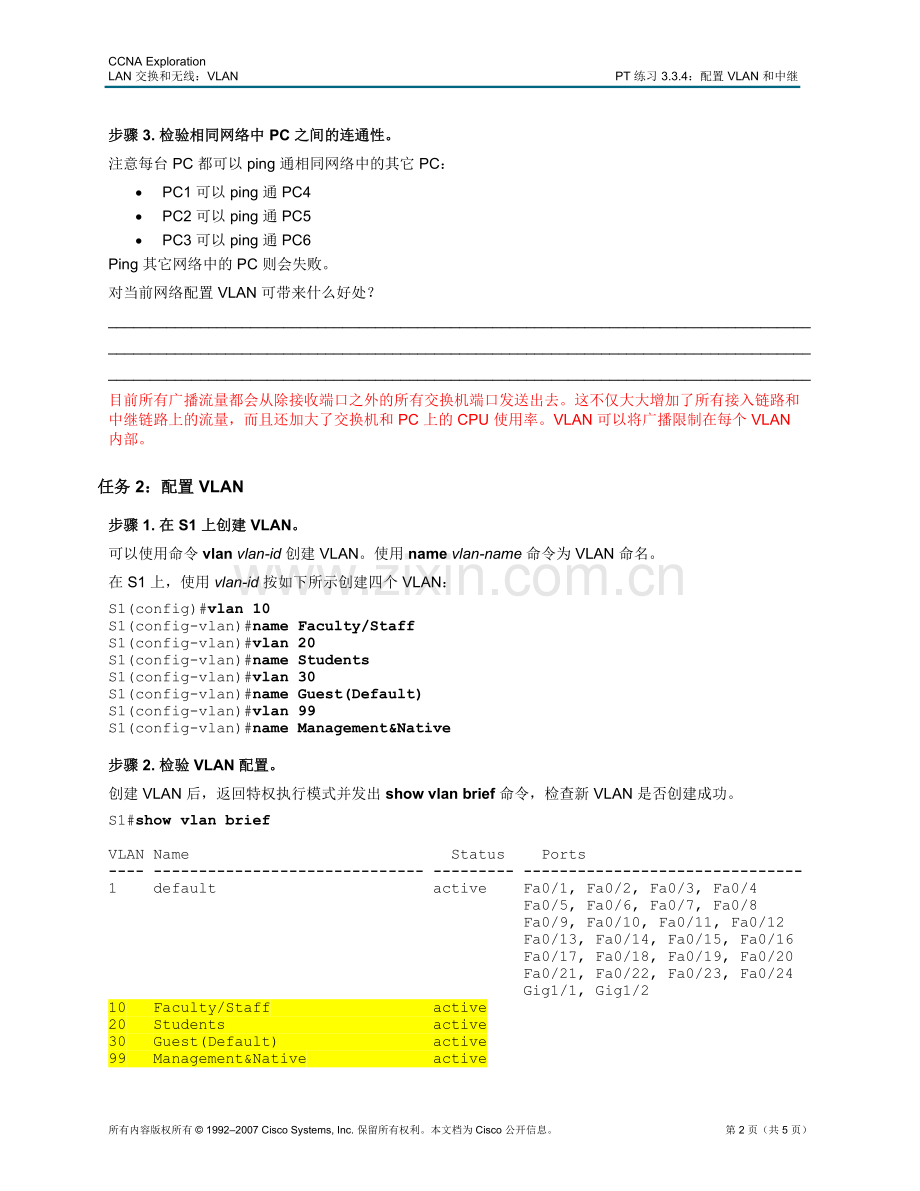

{0>CCNA Exploration<}100{>CCNA Exploration<0} {0>LAN Switching and Wireless:<}100{>LAN 交换和无线：<0}{0>VLANs<}100{>VLAN<0} {0>PT Activity 3.3.4:<}88{>PT 练习 3.3.4：<0}{0>Configuring VLANs and Trunks<}0{>配置 VLAN 和中继<0} PT 练习 3.3.4：配置 VLAN 和中继（教师版）拓扑图学习目标 · 查看默认 VLAN 配置 · 配置 VLAN · 为 VLAN 分配端口 · 配置中继简介 VLAN 对于管理逻辑分组非常有用，可以轻松对组中成员进行移动、更改或添加操作。本练习的重点是创建和命名 VLAN、将接入端口分配给特定 VLAN、更改本征 VLAN 以及配置中继链路。任务 1：查看默认 VLAN 配置步骤1. 检验交换机的当前运行配置。在所有三台交换机上，输入口令 cisco 进入用户执行模式。然后输入口令 class 进入特权执行模式。在所有三台交换机的特权执行模式下，发出 show running-config 命令以检验当前的运行配置。交换机上已经设置了基本配置，但尚未分配 VLAN。步骤 2. 显示当前 VLAN。在 S1 上，发出 show vlan 命令。输出中只会显示默认 VLAN。默认情况下，所有接口都分配给 VLAN 1。步骤 3. 检验相同网络中 PC 之间的连通性。注意每台 PC 都可以 ping 通相同网络中的其它 PC： · PC1 可以 ping 通 PC4 · PC2 可以 ping 通 PC5 · PC3 可以 ping 通 PC6 Ping 其它网络中的 PC 则会失败。对当前网络配置 VLAN 可带来什么好处？ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ 目前所有广播流量都会从除接收端口之外的所有交换机端口发送出去。这不仅大大增加了所有接入链路和中继链路上的流量，而且还加大了交换机和 PC 上的 CPU 使用率。VLAN 可以将广播限制在每个 VLAN 内部。任务 2：配置 VLAN 步骤 1. 在 S1 上创建 VLAN。可以使用命令 vlan vlan-id 创建 VLAN。使用 name vlan-name 命令为 VLAN 命名。在 S1 上，使用 vlan-id 按如下所示创建四个 VLAN： S1(config)#vlan 10 S1(config-vlan)#name Faculty/Staff S1(config-vlan)#vlan 20 S1(config-vlan)#name Students S1(config-vlan)#vlan 30 S1(config-vlan)#name Guest(Default) S1(config-vlan)#vlan 99 S1(config-vlan)#name Management&Native 步骤 2. 检验 VLAN 配置。创建 VLAN 后，返回特权执行模式并发出 show vlan brief 命令，检查新 VLAN 是否创建成功。 S1#show vlan brief VLAN Name Status Ports ---- ------------------------------ --------- ------------------------------- 1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 Gig1/1, Gig1/2 10 Faculty/Staff active 20 Students active 30 Guest(Default) active 99 Management&Native active 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active S1# 步骤 3. 在 S2 和 S3 上创建 VLAN。在 S2 和 S3 上，使用与 S1 相同的命令创建和命名 VLAN。步骤 4. 检验 VLAN 配置。使用 show vlan brief 命令检验是否所有 VLAN 都已正确配置并命名。步骤 5. 查看结果。您现在的完成率应该为 38%。若不是，则单击 Check Results（检查结果），了解哪些必需的组件尚未完成。任务 3：为 VLAN 分配端口当需要在多个端口上配置相同的命令时，range 命令可以显著减少工作量，避免反复输入相同的命令。但是，Packet Tracer 不支持 range 命令。因此，对于 switchport mode access 命令，只对活动接口进行评分。步骤 1. 将不同的 VLAN 分配给 S2 上的各个活动端口。 switchport mode access 命令将接口配置为接入端口。switchport access vlan vlan-id 命令将 VLAN 分配给该端口。只能为一个接入端口分配一个接入 VLAN。在 S2 上输入以下命令。 S2(config)#interface fastEthernet 0/6 S2(config-if)#switchport mode access S2(config-if)#switchport access vlan 30 S2(config-if)#interface fastEthernet 0/11 S2(config-if)#switchport mode access S2(config-if)#switchport access vlan 10 S2(config-if)#interface fastEthernet 0/18 S2(config-if)#switchport mode access S2(config-if)#switchport access vlan 20 步骤 2. 将 VLAN 分配给 S3 上的活动端口。将不同的 VLAN 分配给 S3 上的各个活动端口。S3 使用与 S2 相同的 VLAN 接入端口分配方案。步骤 3. 确认连通性丢失。之前相同网络中的 PC 可以相互 ping 通。尝试在 PC1 和 PC4 之间执行 ping 操作。尽管接入端口已分配到适当的 VLAN 中，ping 还是会失败。为什么？ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ S2 和 S1 之间的接口，以及 S3 和 S1 之间的接口尚未配置为中继。这些接口也没有配置为指定给 PC1 和 PC4 的 VLAN 的接入链路。因此，S2 和 S3 不会将 VLAN 10 的流量（来自 PC1 和 PC4 的流量）从这些接口转发到 S1。步骤 4. 查看结果。您现在的完成率应该为 75%。若不是，则单击 Check Results（检查结果），了解哪些必需的组件尚未完成。任务 4：配置中继步骤 1. 将 S1 Fa0/1 和 Fa0/3 配置为中继，并使用 VLAN 99 作为本征 VLAN。 S1(config)#interface FastEthernet 0/1 S1(config-if)#switchport mode trunk S1(config-if)#switchport trunk native vlan 99 S1(config-if)#interface FastEthernet 0/3 S1(config-if)#switchport mode trunk S1(config-if)#switchport trunk native vlan 99 中继端口大约需要一分钟时间才能再次激活。您可以在 Realtime（实时）和 Simulation（模拟）模式之间切换三或四次，使端口快速进入工作状态。然后，S2 和 S3 上连接到 S1 的端口变为非活动状态。此时再次在 Realtime（实时）和 Simulation（模拟）模式之间切换三或四次，使端口快速重新进入工作状态。一旦端口处于活动状态，您便会定期收到以下 syslog 消息： %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet0/1 (99), with S2 FastEthernet0/1 (1). %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet0/3 (99), with S3 FastEthernet0/3 (1). 您已将 S1 上的本征 VLAN 配置为 VLAN 99。但是，S2 和 S3 上的本征 VLAN 仍是默认的 VLAN 1。步骤 2. 检验相同 VLAN 中设备之间的连通性。尽管当前有一个本征 VLAN 不匹配，相同 VLAN 中的 PC 仍然可以相互 ping 通。为什么？ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ 能 ping 通的原因是 S1 上启用了中继。DTP 已自动协定了中继链路的另一端。在本例中，S2 和 S3 现在已自动将连接到 S1 的端口配置为中继端口。步骤 3. 确认 S2 上已启用中继，并将 VLAN 99 配置为本征 VLAN。动态中继协议 (DTP) 已自动启用 S2 上的 Fast Ethernet 0/1 端口作为中继。一旦在 S1 上将模式配置为中继，则从 S1 发送到 S2 的 DTP 消息会自动通知 S1 将 Fa0/1 的状态变为中继。可以在 S1 上使用以下命令来确认这一点： S2#show interface fastEthernet 0/1 switchport Name: Fa0/1 Switchport: Enabled Administrative Mode: dynamic auto Operational Mode: trunk Administrative Trunking Encapsulation: dot1q Operational Trunking Encapsulation: dot1q Negotiation of Trunking: On Access Mode VLAN: 1 (default) Trunking Native Mode VLAN: 1 (default) <output omitted> S2# 请注意管理模式设置为 dynamic auto（动态自动）。这是 Cisco IOS 交换机上所有端口的默认状态。然而，由于 DTP 已经就中继进行了协商，因此工作模式是 trunk（中继），从而导致本征 VLAN 不匹配。最好的办法是将中继接口的管理模式配置为中继模式。这可确保该接口被静态配置为中继端口，绝不会协商为其它模式。 S2(config)#interface FastEthernet 0/1 S2(config-if)#switchport mode trunk 要更正本征 VLAN 不匹配的问题，请在中继端口上配置 switchport trunk native vlan 99 命令。 S2(config-if)#switchport trunk native vlan 99 步骤 4. 确认 S3 上已启用中继，并将 VLAN 99 配置为本征 VLAN。 DTP 也已成功地在 S1 和 S3 之间协定了中继。 S3#show interfaces fastEthernet 0/3 switchport Name: Fa0/3 Switchport: Enabled Administrative Mode: dynamic auto Operational Mode: trunk Administrative Trunking Encapsulation: dot1q Operational Trunking Encapsulation: dot1q Negotiation of Trunking: On Access Mode VLAN: 1 (default) Trunking Native Mode VLAN: 1 (default) <output omitted> S3# 将中继接口的管理模式配置为中继模式，并使用 switchport trunk native vlan 99 命令更正本征 VLAN 不匹配的问题。步骤 5. 查看结果。您现在的完成率应该为 100%。若不是，则单击 Check Results（检查结果），了解哪些必需的组件尚未完成。 {0>All contents are Copyright © 1992–2007 Cisco Systems, Inc. All rights reserved.<}100{>所有内容版权所有 © 1992–2007 Cisco Systems, Inc. 保留所有权利。<0}{0>This document is Cisco Public Information.<}100{>本文档为 Cisco 公开信息。<0} {0>Page 5 of 5<}100{>第 5 页（共 5 页）<0}
