观测、疏干井技术交底(2).doc

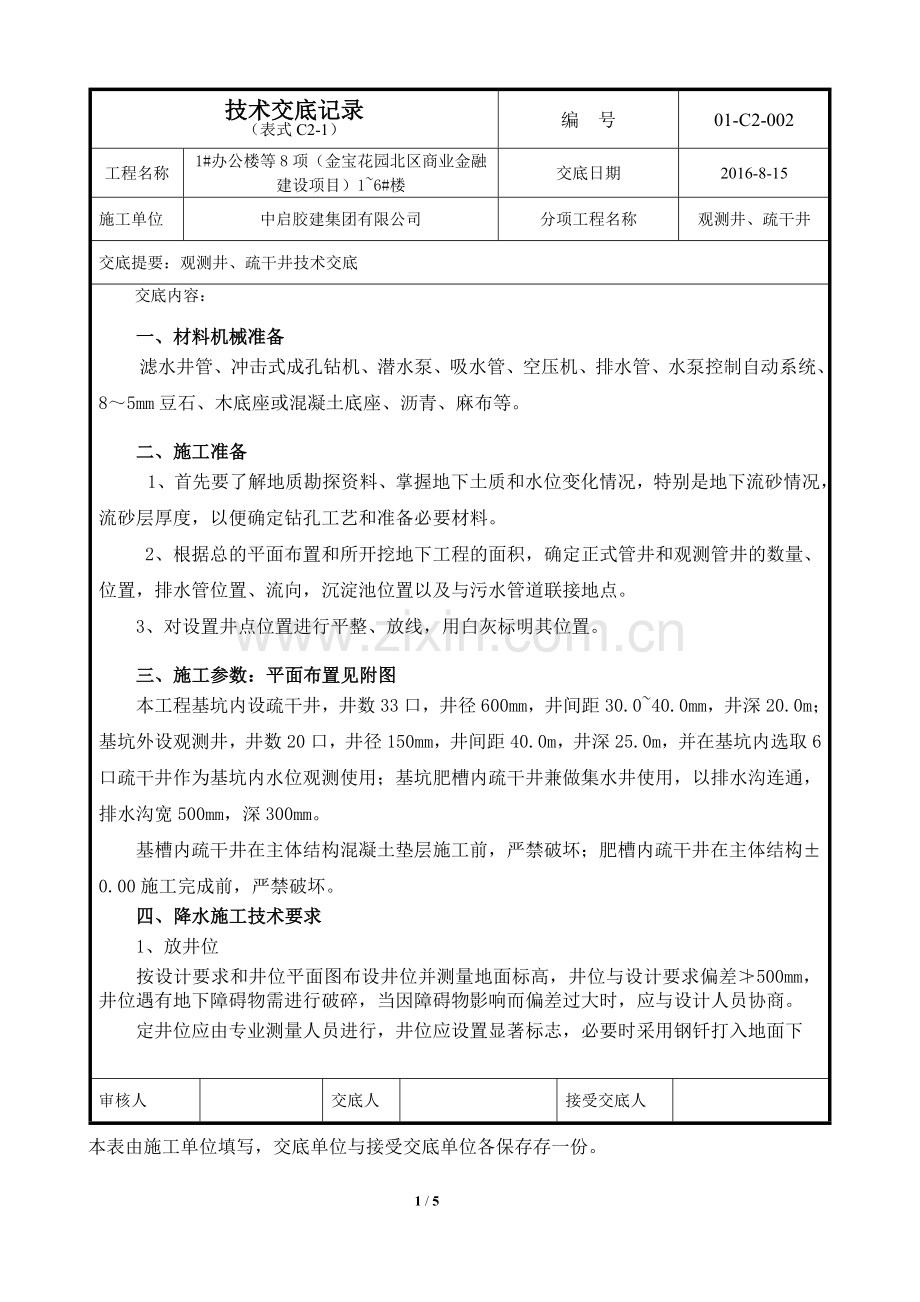

技术交底记录
（表式C2-1）
编 号
01-C2-002
工程名称
1#办公楼等8项（金宝花园北区商业金融建设项目）1~6#楼
交底日期
2016-8-15
施工单位
中启胶建集团有限公司
分项工程名称
观测井、疏干井
交底提要：观测井、疏干井技术交底
交底内容：

一、材料机械准备
滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8～5mm豆石、木底座或混凝土底座、沥青、麻布等。

二、施工准备
1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。
2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。
3、对设置井点位置进行平整、放线，用白灰标明其位置。

三、施工参数：平面布置见附图
本工程基坑内设疏干井，井数33口，井径600mm，井间距30.0~40.0mm，井深20.0m；基坑外设观测井，井数20口，井径150mm，井间距40.0m，井深25.0m，并在基坑内选取6口疏干井作为基坑内水位观测使用；基坑肥槽内疏干井兼做集水井使用，以排水沟连通，排水沟宽500mm，深300mm。
基槽内疏干井在主体结构混凝土垫层施工前，严禁破坏；肥槽内疏干井在主体结构±0.00施工完成前，严禁破坏。
四、降水施工技术要求
1、放井位
按设计要求和井位平面图布设井位并测量地面标高，井位与设计要求偏差≯500mm，井位遇有地下障碍物需进行破碎，当因障碍物影响而偏差过大时，应与设计人员协商。
定井位应由专业测量人员进行，井位应设置显著标志，必要时采用钢钎打入地面下
审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各保存存一份。
技术交底记录
（表式C2-1）
编 号
01-C2-002
工程名称
1#办公楼等8项（金宝花园北区商业金融建设项目）1~6#楼
交底日期
2016-8-15
施工单位
中启胶建集团有限公司
分项工程名称
观测井、疏干井
交底提要：观测井、疏干井技术交底
交底内容：
300mm，并灌入石灰粉，定位完毕请监理组织验收。
2、挖泥浆池
根据场地条件在基坑内距降水井3m处挖泥浆池，每4口井共用一个泥浆池。废浆应及时外运并作妥善处理，保持现场环境卫生。
3、挖探坑
为清除井位下障碍物，应在井位处挖探坑，直径800mm，深1.0～1.5m，井口土质松散时，须设置护筒，避免泥浆侵泡、冲刷导致孔口坍塌。
4、成孔
管井采用反循环钻机成孔，地层自造浆护壁。井径不小于600mm，井孔应保持圆正垂直，孔深与设计井深误差小于500mm。
5、换浆
井管下入前应注入清水置换泥浆，并用水泵或捞砂管抽出沉渣，使井内泥浆密度保持在1.05～1.10g/cm3。
6、吊放井管
疏干井井管采用无砂砼管，在混凝土预制托底上放置井管，在底部中间设导中器，井管四周外包一层60～80目尼龙网，栓8号铁丝，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用玻璃丝布粘贴，以免挤入泥砂淤塞井管，竖向用4条30mm宽竹条固定井管。为防止上下节错位，在下管前将井管依方向立直。吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管要高出地面200mm，井口加盖。

审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各保存存一份。

技术交底记录
（表式C2-1）
编 号
01-C2-002
工程名称
1#办公楼等8项（金宝花园北区商业金融建设项目）1~6#楼
交底日期
2016-8-15
施工单位
中启胶建集团有限公司
分项工程名称
观测井、疏干井
交底提要：观测井、疏干井技术交底
交底内容：

7、填滤料
井管吊装就位后，及时填充滤料，用锹将砾料沿井管四周均匀填料，防止架空，保证填料量不少于设计填料量的95%。
8、洗井
成井后，借助空压机清除孔内泥浆，至井内完全出清水止，再用污水泵反复进行恢复性抽洗，抽洗次数不得少于6次。洗井应在成井4小时内进行。洗井后可进行试验性抽水，确定单井出水量及水位降低能否满足设计要求。
9、水泵安装
潜水泵用绝缘材料绳吊放。安装并接通电源，每井附近架立电线杆，铺设电缆和电闸箱，做到单井单控电源，并安装时间水位继电自动抽水装置和漏电保护系统。
10、铺设排水管网
排水管网采用钢管、硬塑料管做为排水主管路，排水管直径150mm，必要时可采用多向排水。排水管线布置在降水井外侧，每5～8m砖砌托台，排水管居中放置。井口设置保
护砌衬并加盖。排水管网向水流方向的倾斜度以1‰为宜。在排水管网进入市政管线接口处设置沉淀池，沉淀池采用砌砖池，规格为2.00 m×1.50m×1.50m，池中间砌一道1.00m高的矮墙。水先排入一个半池中，水面高于1.00m后流入另一个半池，这样，水中的砂便可沉淀在进水的半池中，清水通过另一个半池的出水口与明渠堰槽流量计相连，经过计量后排入市政管线。沉淀池内壁须做防水处理。

审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各保存存一份。

技术交底记录
（表式C2-1）
编 号
01-C2-002
工程名称
1#办公楼等8项（金宝花园北区商业金融建设项目）1~6#楼
交底日期
2016-8-15
施工单位
中启胶建集团有限公司
分项工程名称
观测井、疏干井
交底提要：观测井、疏干井技术交底
交底内容：
11、抽降
联网抽降后应连续抽水，不应中途间断，水泵、井管维修应逐一进行。开始抽水时，因出水量大，为防止排水管网排水能力不足，可有间隔的逐一起动水泵。抽水开始后，应做抽水试验，检验单井出水量、出砂量及含水层渗透系数。当出砂量过大，可将水泵上提，如出砂量仍然较大，应重新洗井或停泵补井。
12、水位观测
基坑内布置5口水位观测井（同疏干井），基坑外布设观测井20口（详见基坑支护、止水平面布置图）。抽水前应进行静止水位的观测，抽水初期每天观测2次，水位稳定后应每天观测1次，水位观测精度±2cm，并绘制地下水水位降深曲线。
13、抽降及维护
现场降水人员对不能正常工作的水泵必须及时更换，保证抽降效果。降水人员分两班轮流进行值班，每班1人。电工每天须有电工记录，每天早晚检查现场降水线路，保证现场降水用电安全。 定期清理降水管线、沉淀池里的泥沙，保证排水线路畅通。
14、封井
用粘性土回填。

审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各保存存一份。
技术交底记录
（表式C2-1）
编 号
01-C2-002
工程名称
1#办公楼等8项（金宝花园北区商业金融建设项目）1~6#楼
交底日期
2016-8-15
施工单位
中启胶建集团有限公司
分项工程名称
观测井、疏干井
交底提要：观测井、疏干井技术交底
交底内容：
五、降水质量验收标准
(a） 孔深不得小于设计孔深；
（b） 孔径偏差不得超过设计孔径的－20mm；
（c） 封井深度不得超过设计封井深度的±500mm；
（d） 降水效果达到设计要求；
（e） 对孔深、孔径、井管长度、封井深度进行抽样检查，抽检数量为井数的10%，但不能少于5个。

六、安全、文明施工措施
1、开工前对全体职工进行安全教育，认真学习各工种工器具操作规程，进入施工现场戴好安全帽。严格执行现场安全规范。
2、施工中作用机械、电气设备必须达到国家安全防护标准，各类机械、各工种遵守各自的安全操作规程，注意相互配合，保证施工的安全、保持安全的作业距离。
3、井打成后，要及时加盖，以防落入人员和物品。
4、沿基础周围安装一条主排水管，每个潜水泵与主管之间要用一单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。
5、施工场地和道路平整畅通，并设有排水设施，保证现场内排水及现场污水排泄畅通。现场内土方、零散碎料及时清理。所有物料、设备摆放整齐。
6、施工区域及职责严格划分，现场划分责任区，立标志牌分片包干到人，各区域分别派人负责清扫，建立值日制度。施工现场有施工日志和施工管理专业方面的资料。
7、施工现场设扬尘、烟尘、噪音环境保护机构，发现问题及时反馈处理。

审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各保存存一份。
5 / 5
