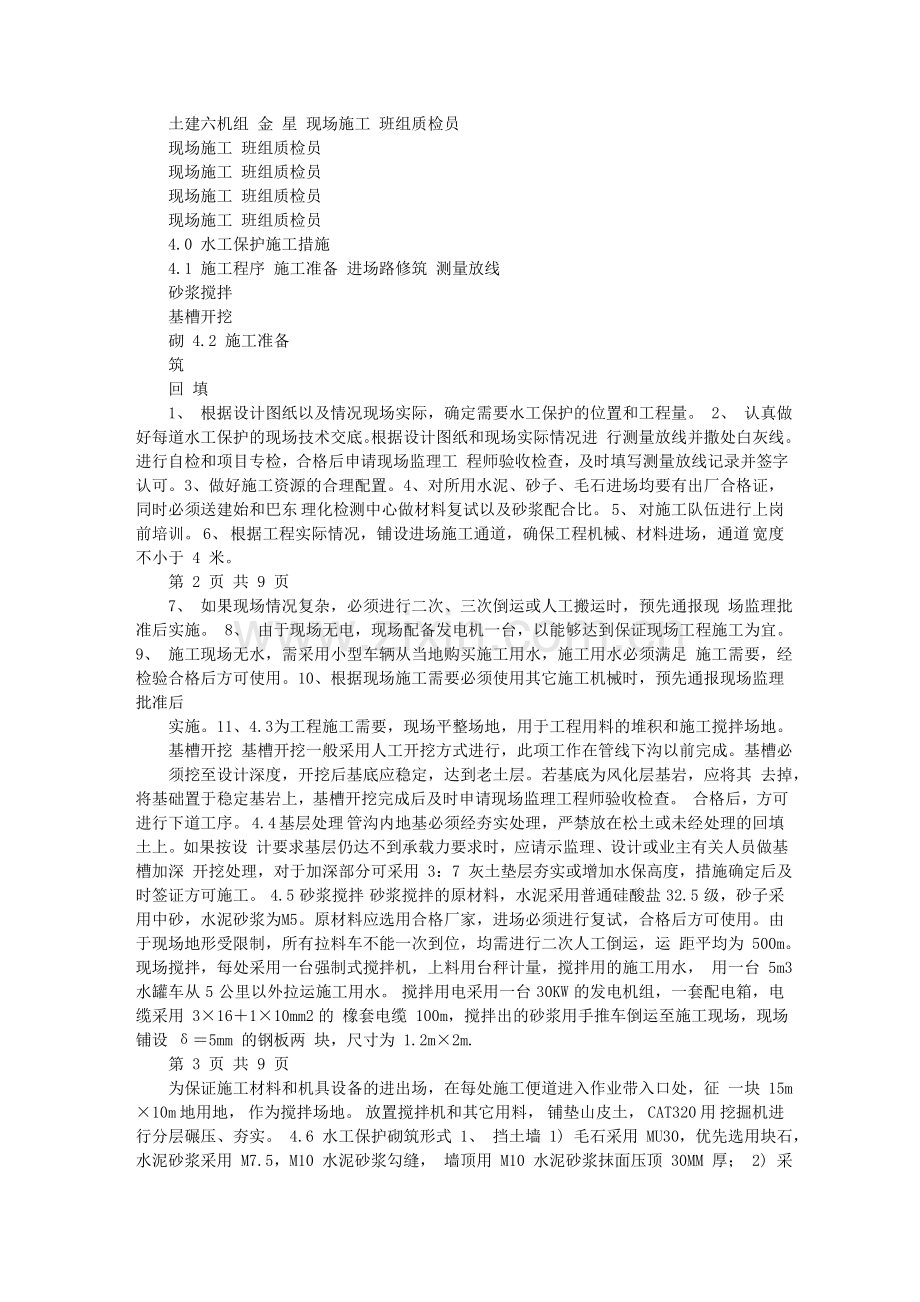

水工保护施工方案备.txt等余震的心情，就像初恋的少女等情人，既怕他不来，又怕他乱来。 听说女人如衣服，兄弟如手足，回想起来，我竟然七手八脚地裸奔了二十多年！今天心情不好，我只有四句话想说，包括这句和前面的两句，我的话说完了！ 本文由luolihua0833贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 CQDSGDXL CQDSGDXL17 标段 水工保护施工方案 编制人： 编制人：冯大永 审核人： 审核人：王 越 审批人： 审批人：李丛笑 编制单位： 编制单位：辽河石油勘探局油田建设工程一公司 川气东送管道工程项目经理部 七年七 二 00 七年七月十五日 目 录 1.0 编制依据 1 2.0 工程概况 1 3.0 水工保护施工措施 2 3.1 3.2 3.3 3.4 3.5 3.6 施工程序 2 施工准备 2 基槽开挖 3 基层处理 3 砂浆搅拌 3 水工保护砌筑形式 4 4.0 质量保证措施 7 5.0 HSE 保证措施 8 6.0 施工部署 8 6.1 6.2 6.3 工期安排 8 施工人员配置 9 主要施工设备及手段用料 9 1.0 编制依据 1、 中石化川气东送管道工程项目部下发的水工保护施工图纸。 2、 已经审批施工组织设计。 3、 工程施工相应标准、规范。 4、 现场实际踏勘情况和现场设计交底。 5、 工程变更申请单及设计变更单。 2.0 工程概况 我单位承建的中石化川气东送管道工程 CQDSGDXL17 标段线路工程，西起建 始县崔家坝 EJS01 桩，东至巴东县猫儿坪 EDB69-5 桩，线路全长 47 公里。共计穿越 318 国道 1 次，穿越小型河渠 19 处、穿跨越中型河流 2 处、穿越隧道 2 处，穿越宜 万铁路 2 次，穿越沪蓉西高速公路 1 次。 本标段管线主要以山地为主，丘陵为主，管线起伏较大，水工保护总类较多， 按地貌危险段大致有以下几种情况：河谷川台单元、山地单元、水网密集单元、河 流穿越单元和其它不良地质段。水工保护工程项目主要包括挡土墙、挡土坎、截排 水沟、平行堡坎、河流护坡、压重块稳管、混凝土稳管及临时水工保护等。 为防止管沟内水土流失，管沟开挖后挡土坎应立即砌筑基础，并采取草袋装土 等方式砌筑临时水保措施； 管线施工时，应在管沟上坡挖设临时导排水沟，防止水土流失，对于汇流区域， 应施工前设置导排水措施； 管线施工时，对于高差较大的坡底部分应设置沉沙池，回收流失水土。 水工保护施工 施工质量管理网路 3.0 水工保护施工质量管理网路 成立由项目总工程师为组长的水工保护施工领导小组，质量管理网络具体配置 如下： 第 1 页 共 9 页 总工程师：王 越 土建工程师：冯大永 质量工程师：王雪松 质量工程师：王雪松 土建一机组 刘吉军 土建二机组 陶飞 土建三机组 李宪奎 土建四机组 牟堂林 土建五机组 马友奎 现场施工 班组质检员 土建六机组 金 星 现场施工 班组质检员 现场施工 班组质检员 现场施工 班组质检员 现场施工 班组质检员 现场施工 班组质检员 4.0 水工保护施工措施 4.1 施工程序 施工准备 进场路修筑 测量放线 砂浆搅拌 基槽开挖 砌 4.2 施工准备 筑 回 填 1、 根据设计图纸以及情况现场实际，确定需要水工保护的位置和工程量。 2、 认真做好每道水工保护的现场技术交底。根据设计图纸和现场实际情况进 行测量放线并撒处白灰线。进行自检和项目专检，合格后申请现场监理工 程师验收检查，及时填写测量放线记录并签字认可。 3、 做好施工资源的合理配置。 4、 对所用水泥、砂子、毛石进场均要有出厂合格证，同时必须送建始和巴东 理化检测中心做材料复试以及砂浆配合比。 5、 对施工队伍进行上岗前培训。 6、 根据工程实际情况，铺设进场施工通道，确保工程机械、材料进场，通道 宽度不小于 4 米。 第 2 页 共 9 页 7、 如果现场情况复杂，必须进行二次、三次倒运或人工搬运时，预先通报现 场监理批准后实施。 8、 由于现场无电，现场配备发电机一台，以能够达到保证现场工程施工为宜。 9、 施工现场无水，需采用小型车辆从当地购买施工用水，施工用水必须满足 施工需要，经检验合格后方可使用。 10、 根据现场施工需要必须使用其它施工机械时，预先通报现场监理批准后 实施。 11、 4.3 为工程施工需要，现场平整场地，用于工程用料的堆积和施工搅拌场地。 基槽开挖 基槽开挖一般采用人工开挖方式进行，此项工作在管线下沟以前完成。基槽必 须挖至设计深度，开挖后基底应稳定，达到老土层。若基底为风化层基岩，应将其 去掉，将基础置于稳定基岩上，基槽开挖完成后及时申请现场监理工程师验收检查。 合格后，方可进行下道工序。 4.4 基层处理 管沟内地基必须经夯实处理，严禁放在松土或未经处理的回填土上。如果按设 计要求基层仍达不到承载力要求时，应请示监理、设计或业主有关人员做基槽加深 开挖处理，对于加深部分可采用 3：7 灰土垫层夯实或增加水保高度，措施确定后及 时签证方可施工。 4.5 砂浆搅拌 砂浆搅拌的原材料，水泥采用普通硅酸盐 32.5 级，砂子采用中砂，水泥砂浆为 M5。原材料应选用合格厂家，进场必须进行复试，合格后方可使用。 由于现场地形受限制，所有拉料车不能一次到位，均需进行二次人工倒运，运 距平均为 500m。 现场搅拌，每处采用一台强制式搅拌机，上料用台秤计量，搅拌用的施工用水， 用一台 5m3水罐车从 5 公里以外拉运施工用水。 搅拌用电采用一台 30KW 的发电机组，一套配电箱，电缆采用 316110mm2的 橡套电缆 100m，搅拌出的砂浆用手推车倒运至施工现场，现场铺设 5mm 的钢板两 块，尺寸为 1.2m2m. 第 3 页 共 9 页 为保证施工材料和机具设备的进出场，在每处施工便道进入作业带入口处，征 一块 15m10m 地用地， 作为搅拌场地。 放置搅拌机和其它用料， 铺垫山皮土， CAT320 用 挖掘机进行分层碾压、夯实。 4.6 水工保护砌筑形式 1、 挡土墙 1) 毛石采用 MU30，优先选用块石，水泥砂浆采用 M7.5，M10 水泥砂浆勾缝， 墙顶用 M10 水泥砂浆抹面压顶 30MM 厚； 2) 采用铺浆法砌筑，铺浆饱满度不小于 90，挡土墙墙身砂浆强度达到 70 以上时，方可进行分层夯实回填，回填土密实度不小于 0.93，不得形成通 缝； 3) 挡土墙的两侧长度各超出最大松动带宽度 0.5m，墙身每隔 10-15m 应设置 一道伸缩缝，宽度 20mm，从墙顶一直做到墙底，缝用沥青麻筋填塞，深度 不小于 150mm； 4) 排水孔采用100PVC 管预埋，排水孔间距 2-3m，最下排排水孔应高出地 面 300mm； 5) 所用毛石采用二次人工倒运，平均运距为 500m。 2、 护坡 1) 毛石采用 MU30，优先选用块石，水泥砂浆采用 M7.5，M10 水泥砂浆勾缝， 墙顶用 M10 水泥砂浆抹面压顶 30MM 厚； 2) 采用铺浆法砌筑，铺浆饱满度不小于 90，挡土墙墙身砂浆强度达到 70 以上时，方可进行分层夯实回填，回填土密实度不小于 0.93，不得形成通 缝； 3) 挡土墙的两侧长度各超出最大松动带宽度 0.5m，墙身每隔 10-15m 应设置 一道伸缩缝，宽度 20mm，从墙顶一直做到墙底，缝用沥青麻筋填塞，深度 不小于 150mm； 4) 5) 排水孔采用100PVC 管预埋，排水孔间距 2-3m，呈梅花形布置； 护坡起止端位置，为防止水流淘刷，应在 0.5m 范围内将护坡增厚 2 倍，且 两端各嵌入原状土 500mm。 3、 石砌当土坎 第 4 页 共 9 页 1) 可选用条石、 块石条石及粒径大于 150mm 的河卵石砌筑， 强度大于 MU30， 水泥砂浆采用 M7.5，M10 水泥砂浆勾缝； 2) 宽度和高度根据管沟宽度、深度确定。 4、 平行堡坎 3) 块石采用 MU30，水泥砂浆采用 M7.5，M10 水泥砂浆勾缝，墙顶用 M10 水泥砂浆抹面压顶 30MM 厚； 4) 采用铺浆法砌筑，铺浆饱满度不小于 90，挡土墙墙身砂浆强度达到 70 以上时，方可进行分层夯实回填，回填土密实度不小于 0.93，不得形成通 缝； 5) 挡土墙的两侧长度各超出最大松动带宽度 0.5m，墙身每隔 10m 应设置一道 伸缩缝，宽度 20mm，从墙顶一直做到墙底，缝用沥青麻筋填塞，深度不小 于 150mm； 6) 排水孔采用100PVC 管预埋，排水孔间距 2-3m，呈梅花形布置。 5、 田埂当土墙 1) 块石采用 MU30，厚度不小于 200mm，水泥砂浆采用 M7.5，M10 水泥砂浆 勾缝，墙顶用 M10 水泥砂浆抹面压顶 30MM 厚； 2) 挡土墙高出地面大于 1.5m 时，在距离地面 300m 处设置排水孔，排水孔采 用100PVC 管预埋，水田处可取消排水孔； 3) 挡土墙高出原堡坎 200mm 时，两端各嵌入原状土 500mm； 6、 河流护岸 1) 块石采用 MU30，水泥砂浆采用 M7.5，M10 水泥砂浆勾缝，墙顶用 M10 水泥砂浆抹面压顶 30MM 厚，表面应有 5外斜坡度； 2) 3) 采用铺浆法砌筑，铺浆饱满度不小于 90，不得形成通缝； 沿护坡方向每隔 10-20m 应设置一道伸缩缝，宽度 20mm，缝用沥青麻筋填 塞，深度不小于 150mm； 4) 护坡或挡墙高出正常水位 1m 以上时，设置排水孔，排水孔采用100PVC 管预埋； 5) 6) 防护宽度为管沟最大开挖宽度两侧各 5-10m； 护坡起止端位置，为防止水流淘刷，应在 0.5m 范围内将护坡增厚 2 倍，且 第 5 页 共 9 页 两端各嵌入原状土 500mm。 7、 道路防护墙 1) 块石采用 MU30，水泥砂浆采用 M7.5，M10 水泥砂浆勾缝，墙顶用 M10 水泥砂浆抹面压顶 30MM 厚，表面应有 5外斜坡度， ； 2) 采用铺浆法砌筑，铺浆饱满度不小于 90，挡土墙墙身砂浆强度达到 70 以上时，方可进行分层夯实回填，回填土密实度不小于 0.93，不得形成通 缝； 3) 挡土墙每隔 10-15m 应设置一道伸缩缝， 宽度 20mm， 从墙顶一直做到墙底， 缝用沥青麻筋填塞，深度不小于 150mm； 4) 排水孔采用100PVC 管预埋，排水孔间距 2-3m，最下排排水孔应高出地 面 300m； 5) 6) 挡土墙的两侧长度各超出施工松动带宽度 2m； 挡墙在管沟开挖部分基础需做至管沟底。 8、 配重块 1) 2) 配重块由两块不同心的半圆型卡瓦由两个螺栓拉紧组合而成， 长度为 0.5m； 配重块在安装时应在管道外壁设置 5mm 厚橡胶垫板作为保护输气管道的防 腐层； 3) 4) 配重块用 C30 钢筋混凝土预制； 配重块与输气管道组装完毕后，上下卡瓦的拉紧螺栓凹槽及螺栓孔用沥青 麻丝填实。 9、 河底防护 1) 适用范围是管线穿越河流、冲沟、或顺河、冲沟敷设地段采取的河底沟下 防护。 2) 3) 河床为基岩的河道采用混凝土连续覆盖 A 型进行施工 河床表面为砂卵石层，下部基岩较浅的河道采用混凝土连续覆盖 B 型进行 施工； 4) 河床表面为砂卵石层较厚，下部基岩较深的河道采用大块石连续覆盖 C 型 进行施工； 5) 河底防护详图见 CHPP-DEG-11301WE02-11； 第 6 页 共 9 页 10、 1) 排水沟 当地基土质较好时采用 A 型排水沟，当地基土质较差对排水沟质量要求较 高时，采用 B 型排水沟，弱缺少块石，可采用 C 型排水沟； 2) 片石采用 MU30，水泥砂浆采用 M7.5，M10 水泥砂浆勾缝，墙顶用 M10 水泥砂浆抹面压顶 30MM 厚； 3) 4) 采用铺浆法砌筑，铺浆饱满度不小于 90； 排水沟每隔 10m 应设置一道伸缩缝，宽度 20mm，从墙顶一直做到墙底， 缝用沥青麻筋填塞，深度不小于 150mm； 5.0质量保证措施 1、 施工中严格按照已批复的质量手册及质量检测计划进行施工。 2、 严格按图施工，认真执行施工规范，做好现场技术、质量交底工作，及时 到现场检查、指导。 3、 严格控制砌筑过程中的施工程序和施工质量，必须符合有关施工标准、规 范。 4、 成立由项目总工程师为组长的质量管理网络，组员包括技术员、材料员、 施工机组长及施工人员。 5、 所有参加施工的人员必须有本专业、本工种的上岗证，做到持证上岗。特 别强调：本项目线路水工保护工程土建机组严禁利用当地村镇人员包工作 业。 6、 施工中坚持质量自检、互检、专检的“三检制”制度，上道工序不合格严 禁进入下道工序。施工现场设置专职质检员对工序质量进行自检，项目部 设置专职线路土建工程师及质量检查员负责线路水工保护项目施工。 7、 所有的施工用材料：水泥、钢筋、白灰、块石（片石） 、中砂、碎石等必须 有出厂质量合格证明书或质量检测报告单，施工前区段监理工程师现场抽 取样品后由施工单位到符合国家二级标准以上检测单位（具备 MA 认证资 格）进行复验，检验合格后方可用于本工程施工。 8、 运抵施工现场的材料土建机组质检员、项目土建工程师同时验收合格后， 必须通过现场监理工程师检查验收，块石（片石）粒径不小于 200mm、强 第 7 页 共 9 页 度符合要求（容重不小于 20KN/m3） ，中砂含泥量5%，现场水泥离地、 覆盖放置，防止雨淋、受潮等。杜绝一切不合格材料进入施工现场。 9、 施工中使用的各级别水泥砂浆、混凝土配合比必须采用试验配合比，并由 检测单位出据试验配合比报告，经监理认可后方可采用。 10、 对于小型水保项目现场砼、砂浆搅拌可采用人工搅拌方式进行，但必须 搅拌均匀，人工搅拌时底部应设置铁板式搅拌槽，防止掺进泥土等杂物。 11、 12、 13、 14、 15、 现场施工用水必须采用洁净水。 试验配合比采用重量比，现场采用的计量器具必须准确齐全。 所有工序施工和施工隐蔽工程都必须经监理检查验收方可继续施工。 制定线路水工保护工程质量奖惩条例并严格执行。 对职工进行教育，提高职工的质量意识和责任心。 6.0 HSE 保证措施 1、 施工前，与有关主管部门取得联系，征得同意并办理相应手续后方可进行 施工。 2、 施工过程中，严格按照 HSE 体系文件进行施工。 3、 基槽开挖尽量减少对河流坡岸地表的破坏，避免造成不必要的水土流失。 4、 砌筑施工时，工程垃圾、生活垃圾等应集中处理，严禁随便丢弃或者向河 渠内倾倒。 5、 施工现场做好必要的安全警示标牌， 基槽开挖区域内应采用警示彩带维护， 禁止外人进入施工作业区，以免影响工作和安全。 6、 现场施工人员应穿戴好劳保用品并佩带上岗证。 7、 认真执行班前 HSE 讲话制度并做好记录，现场 HSE 员对当天的 HSE 隐患 进行识别和管理控制。 8、 特殊工种必须持证上岗，严禁无证操作，确保施工安全。 9、 施工完成后，及时清理施工现场，作到“工完料净场地清” 。 7.0 施工部署 7.1 工期安排 应根据本段管沟下沟情况、回填进度同步施工，计划工期：2007 年 8 月 15 日开 始施工，2008 年 9 月 1 日全部施工完成。 第 8 页 共 9 页 7.2 施工人员配置 施工人员配置表 序 1 2 3 4 工种 队长 技术员 质检员 HSE 监督员 人数 4 4 4 4 序号 5 6 7 8 合 工种 瓦工 抹灰 操作手 普工 计 160 人 人数 60 8 4 80 7.3 主要施工设备及手段用料 主要施工手段用料表 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 机具名称 搅拌机 发电机组 水罐车 配电箱 橡套电缆 2m1.2 m 手推车 灰槽 风镐 磅秤 警示标牌 安全网 安全警戒带 蛙式打夯机 草袋子 彩条布 竹跳板 钢管 规格型号 350L 30Kv 5m3 316+1 4mm 单位 台 台 台 台 米 M 2 数量 6 6 6 6 2000 200 10 15 20 10 100 1000 5000 6 6000 3000 600 1800 备 注 台 个 台 台 个 M HW120 2 M 台 片 m 块 DN50 m 养生 覆盖 脚手架 脚手架 备注：施工期间如出现与图纸及施工方案不符之处或发生不可预见情况， 备注：施工期间如出现与图纸及施工方案不符之处或发生不可预见情况，见补充措 施或现场签证。 施或现场签证。 第 9 页 共 9 页1
