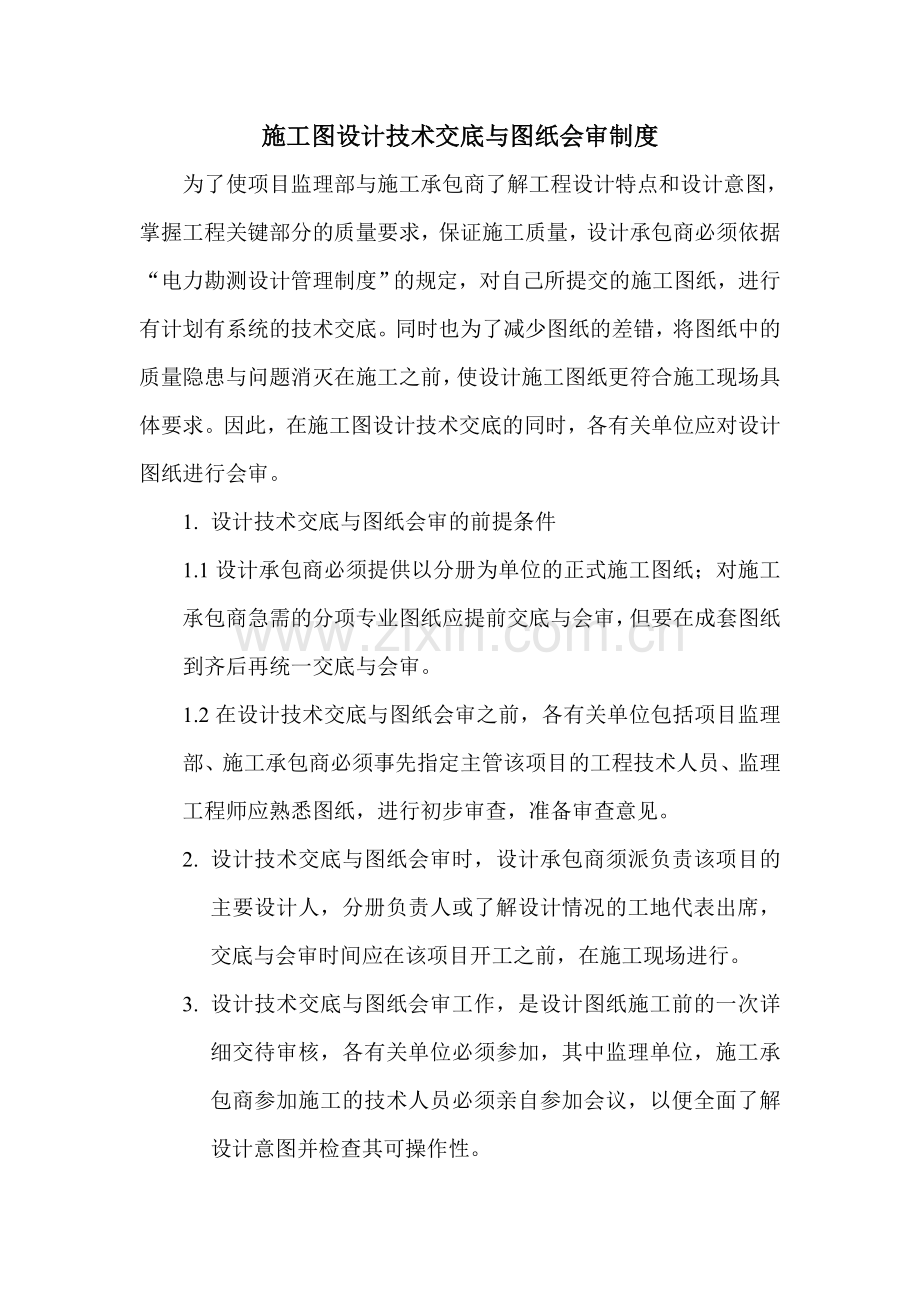

施工图设计技术交底与图纸会审制度为了使项目监理部与施工承包商了解工程设计特点和设计意图，掌握工程关键部分的质量要求，保证施工质量，设计承包商必须依据“电力勘测设计管理制度”的规定，对自己所提交的施工图纸，进行有计划有系统的技术交底。同时也为了减少图纸的差错，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场具体要求。因此，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。1. 设计技术交底与图纸会审的前提条件1.1设计承包商必须提供以分册为单位的正式施工图纸；对施工承包商急需的分项专业图纸应提前交底与会审，但要在成套图纸到齐后再统一交底与会审。1.2在设计技术交底与图纸会审之前，各有关单位包括项目监理部、施工承包商必须事先指定主管该项目的工程技术人员、监理工程师应熟悉图纸，进行初步审查，准备审查意见。2. 设计技术交底与图纸会审时，设计承包商须派负责该项目的主要设计人，分册负责人或了解设计情况的工地代表出席，交底与会审时间应在该项目开工之前，在施工现场进行。3. 设计技术交底与图纸会审工作，是设计图纸施工前的一次详细交待审核，各有关单位必须参加，其中监理单位，施工承包商参加施工的技术人员必须亲自参加会议，以便全面了解设计意图并检查其可操作性。4. 设计技术交底与图纸会审工作的程序:4.1先由设计承包商介绍设计意图，总体布置与结构设计特点、工艺要求、施工技术措施和有关注意事项；4.2各有关单位提出图纸中的疑问、存在问题和需要解决的问题；4.3设计承包商答疑；4.4各单位针对问题进行研究与协商，拟定解决问题的方法；4.5写出会审纪要，并经各方签字，在工程中执行。5.图纸会审重点内容：5.1设计图纸是否经过设计承包商按图纸划分等级经各级人员正式签署。5.2施工图与设备、特殊材料的技术要求是否一致。5.3设计与施工主要技术方案是否能相适应，对现场条件有无特殊要求。5.4图纸表达深度与出图范围能否满足施工要求。5.5予制构件、设备组建及现场加工要求是否能符合现场施工的实际能力。5.6各专业之间、设备和系统图设计之间是否协调，例如设备外形尺寸和基础尺寸，建筑物预留孔洞及埋件与安装图纸要求，设备与系统连接部位，管线之间相互连接等。5.7设计采用的新结构，新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，并应有协调解决的办法。5.8施工图之间，总图和分图之间，总体尺寸和分部尺寸之间有无矛盾。5.9能否满足生产运行安全、经济的要求和检修、维护作业的合理需要。6.对会审中可能出现的设计修改，必须符合已批准的初步设计原则和国家、原电力部、电力规划设计总院所颁发的有关设计标准、规范；当通过协商各方意见仍不能统一时，一般性问题监理部与工程项目部协商后作出决定，重大问题则应报请上级部门批准。7.对会审中已决定必须进行设计修改的，由原设计承包商按设计变更管理程序提出修改设计，经项目监理部、工程项目部核签之后，交施工承包商执行。8.施工图会审纪要中应包括设计答疑方面的有关内容和条文，如经会审，对设计没有提出任何问题的工程项目，也应作出会审纪要，以示对该设计的认可。9.凡涉及设备制造厂家的工程项目的施工图，应视情况邀请制造厂商代表到会与设计承包商代表一起进行技术交底与图纸会审。10.图纸会审应作出详细记录，会议纪要由监理工程师整理并经总监理工程师签发。一经与会各方同意后，该纪要即被视为设计文件组成部分并予存档。
