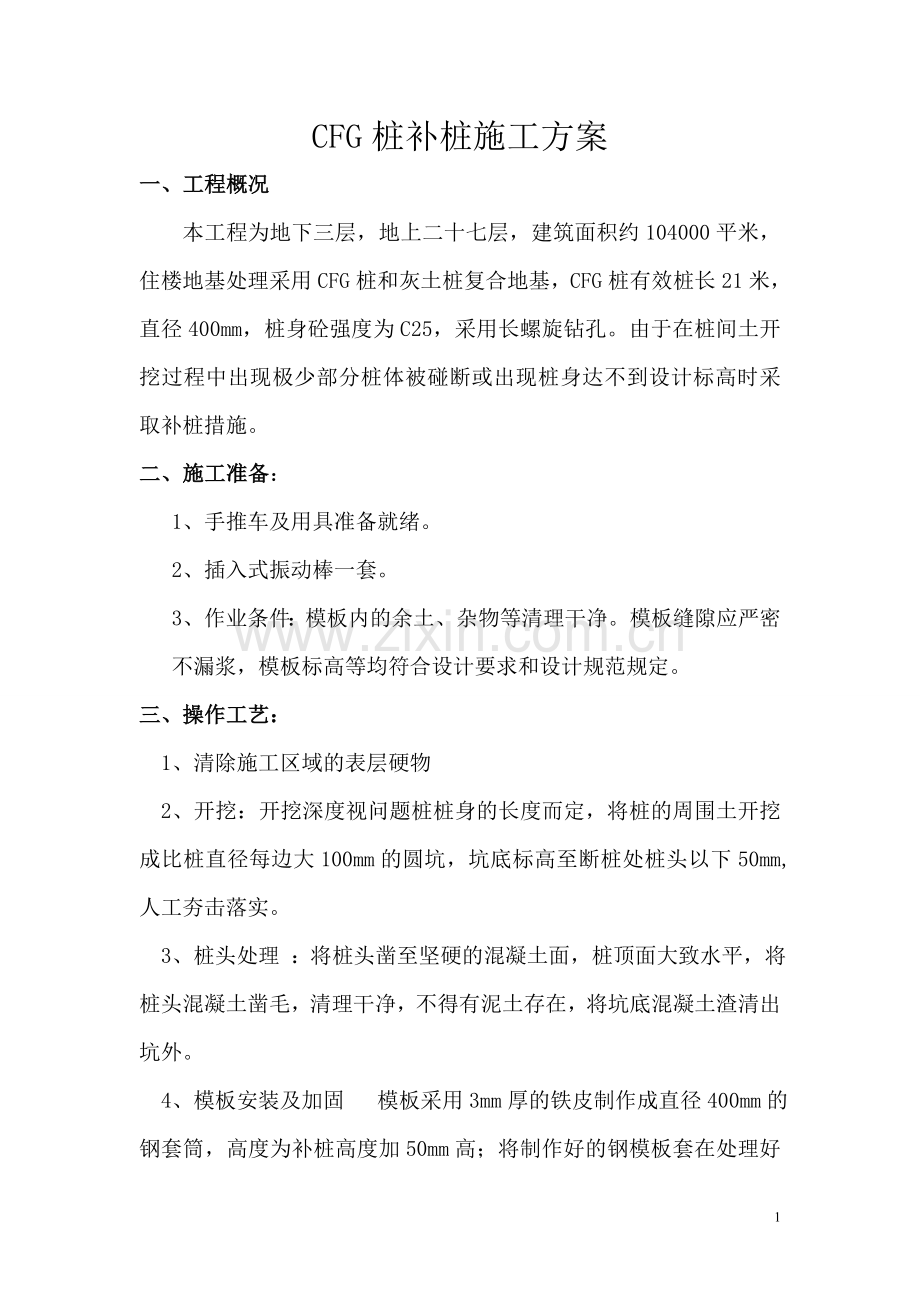

CFG桩补桩施工方案
一、工程概况
本工程为地下三层，地上二十七层，建筑面积约104000平米，住楼地基处理采用CFG桩和灰土桩复合地基，CFG桩有效桩长21米，直径400mm，桩身砼强度为C25，采用长螺旋钻孔。由于在桩间土开挖过程中出现极少部分桩体被碰断或出现桩身达不到设计标高时采取补桩措施。
二、施工准备：
1、手推车及用具准备就绪。
2、插入式振动棒一套。
3、作业条件：模板内的余土、杂物等清理干净。模板缝隙应严密不漏浆，模板标高等均符合设计要求和设计规范规定。
三、操作工艺：
1、清除施工区域的表层硬物
2、开挖：开挖深度视问题桩桩身的长度而定，将桩的周围土开挖成比桩直径每边大100mm的圆坑，坑底标高至断桩处桩头以下50mm,人工夯击落实。
3、桩头处理 ：将桩头凿至坚硬的混凝土面，桩顶面大致水平，将桩头混凝土凿毛，清理干净，不得有泥土存在，将坑底混凝土渣清出坑外。
4、模板安装及加固 模板采用3mm厚的铁皮制作成直径400mm的钢套筒，高度为补桩高度加50mm高；将制作好的钢模板套在处理好的桩头上，接缝内加塞海绵或橡胶条，拧紧连结的螺栓。立模时必须保证桩头上无土体进入，为保证模板安装稳固，根据模板的高度在模板的周围用方木支撑牢固。
5、浇筑混凝土 ：在浇筑混凝土之前，必须将桩底混凝土面用清水冲洗干净，撒一层约10-20mm厚水泥砂浆（1:2），然后分层（厚度约300mm）浇筑混凝土至接桩顶设计标高，混凝土采用比桩体混凝土高一标号的商品混凝土即为C30，浇筑完后注意保护桩身。
6、桩间土回填 ：混凝土应达到设计强度的75%以上拆模，具体可根据现场实际工期要求进行相应的调整后，回填桩间土，回填时必须分层夯实（分层厚度不得大于100mm），回填土时应围绕桩体四周均匀回填，严禁单侧面回填土，以防压迫桩体。
四、操作注意事项
1、基坑开挖后底部必须夯击密实，保证模板不下沉。
2、浇筑混凝土前必须保证桩头顶面的干净、无碎渣、尘土。
3、浇筑混凝土前必须在桩头顶面洒水，保证桩头湿润。
4、模板安装完成后，必须检查模板的垂直度，保证接桩竖直，作业时检查护筒的牢固程度，保证施工参数符合要求。
5、浇筑混凝土完成后顶面覆盖塑料薄膜，并采用保温措施。
6、详细地做好施工记录。
五、成品保护：
1、浇筑砼时，不得用重物冲击模板；振动棒应离钢套筒四周100mm处振捣，避免碰到钢套筒模板，振捣过道应搭设跳板，保证牢固和严密。
2、砼的养护：浇筑后，砼表面派专人收面后，用塑料薄膜覆盖并加绵被保温。
六、质量控制：
1、施工时应制作试压块现场并有同条件养护的试块，所用原材均应有检测报告，
2、 严格按配合比施工，并按规定留制试块。
3、 补桩桩头标高控制在±20mm.
