路缘石专项施工方案.doc

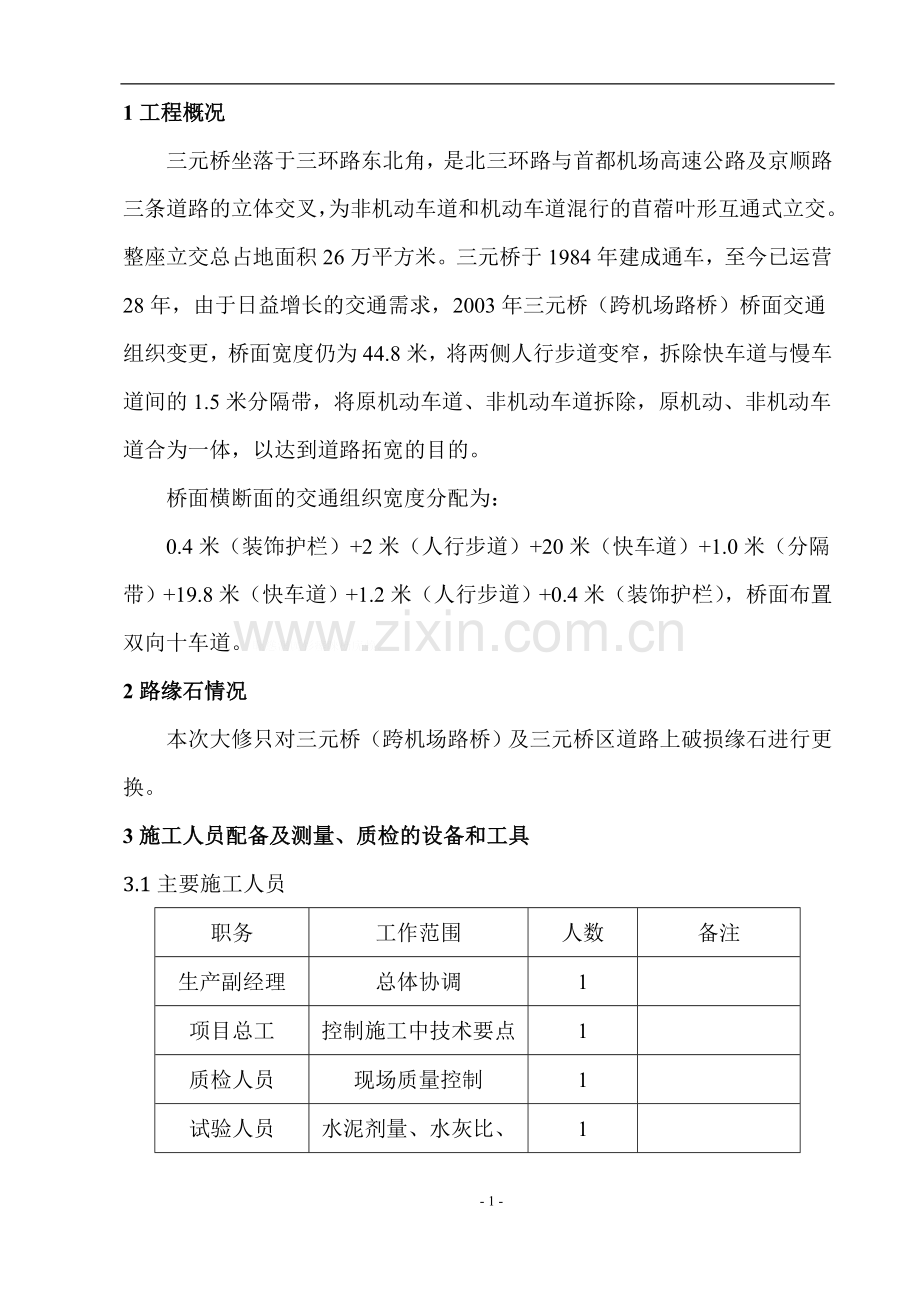

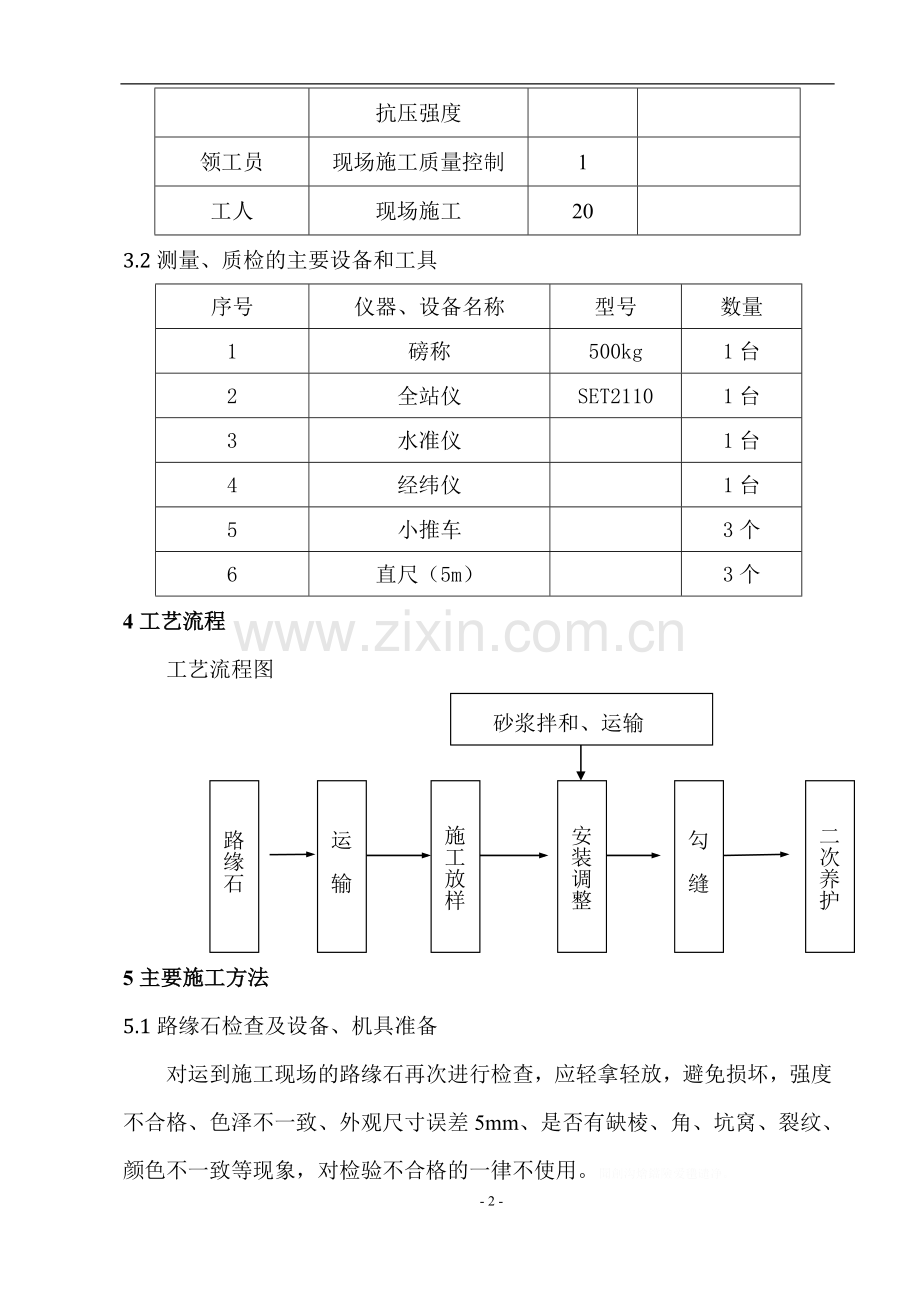

1工程概况三元桥坐落于三环路东北角，是北三环路与首都机场高速公路及京顺路三条道路的立体交叉，为非机动车道和机动车道混行的苜蓿叶形互通式立交。整座立交总占地面积26万平方米。三元桥于1984年建成通车，至今已运营28年，由于日益增长的交通需求，2003年三元桥（跨机场路桥）桥面交通组织变更，桥面宽度仍为44.8米，将两侧人行步道变窄，拆除快车道与慢车道间的1.5米分隔带，将原机动车道、非机动车道拆除，原机动、非机动车道合为一体，以达到道路拓宽的目的。桥面横断面的交通组织宽度分配为：0.4米（装饰护栏）+2米（人行步道）+20米（快车道）+1.0米（分隔带）+19.8米（快车道）+1.2米（人行步道）+0.4米（装饰护栏），桥面布置双向十车道。矚慫润厲钐瘗睞枥庑赖。2路缘石情况本次大修只对三元桥（跨机场路桥）及三元桥区道路上破损缘石进行更换。 3施工人员配备及测量、质检的设备和工具3.1主要施工人员职务工作范围人数备注生产副经理总体协调1项目总工控制施工中技术要点1质检人员现场质量控制1试验人员水泥剂量、水灰比、抗压强度1领工员现场施工质量控制1工人现场施工203.2测量、质检的主要设备和工具 序号仪器、设备名称型号数量1磅称500kg1台2全站仪SET21101台3水准仪1台4经纬仪1台5小推车3个6直尺（5m）3个4工艺流程工艺流程图路缘石砂浆拌和、运输运 输施工放样安装调整勾 缝二次养护5主要施工方法5.1路缘石检查及设备、机具准备对运到施工现场的路缘石再次进行检查，应轻拿轻放，避免损坏，强度不合格、色泽不一致、外观尺寸误差5mm、是否有缺棱、角、坑窝、裂纹、颜色不一致等现象，对检验不合格的一律不使用。聞創沟燴鐺險爱氇谴净。施工所需设备有打磨机、吹风机、空压机、发电机、切割机等。5.2测量放样路缘石安装前，应校核道路中线，对于破损长度长的地段（破损长度大于20米），测设路缘石安装边桩和高程控制桩，直线段桩距为10m，曲线段不大于5m，路口为15m。按照设计高程进行控制测量。对于破损长度短的地段（破损长度小于20米），采用在原路缘石上挂小线，高程接顺原路缘石的方法控制高程。残骛楼諍锩瀨濟溆塹籟。5.3路缘石运输路缘石的运输，要求厂方对路缘石块与块、层与层之间安设夹板，并且进行四角包装，确保路缘石的完好。路缘石在经业主及监理批复的厂方进行加工制造。路缘石出厂时必须检验合格。运到施工现场后，材料质检员按规范对其构件进行查收检验，及时抽样送检和见证取样，并有质量合格证和质量检验报告。酽锕极額閉镇桧猪訣锥。第一次运输，由加工厂用叉车装车，汽车运到现场人行步道的两树池间存放，并设安全提示标识。第二次运输安装前，使用小型叉车运到安装地点间隔码放，随使用随运输。安装后，剩余的路缘石及时运回人行步道指定地点，并用绿网苫盖设安全提示标识。彈贸摄尔霁毙攬砖卤庑。路缘石在运输过程中，保证不碰撞轻拿轻放，避免损坏。运到施工现场的路缘石要及时安装。异型缘石加工前，应根据设计图纸上标注的各路口圆弧半径数值与现场实际进行比对，如有误差及时通知设计人员进行修改、复核后，统一归纳编号后提供给生产厂家，厂家据此加工。謀荞抟箧飆鐸怼类蒋薔。5.4路缘石安装(1)旧路缘石拆除：路缘石随拆随装车进行外弃。(2)砂浆垫层和勾缝砂浆严格按试验室给的配比进行拌和，勾缝砂浆采用细砂。1:5水泥砂浆卧底，配比控制，现场设磅秤，按每袋水泥重量，称砂石水的重量，砂石水各设标准桶计量。厦礴恳蹒骈時盡继價骚。(3)统一采用坐浆法施工，垫层砂浆厚2cm，不允许污染路缘石和路面。人工按放线位置安装路缘石。安装前，基础要先清理干净，并保持湿润。安装时，先用线绳控制路缘石的直顺度，再用水平尺进行检查，安装合格后及时采用C15豆石混凝土进行后背浇筑和水泥砂浆勾缝。路缘石砌筑应平顺，相邻混凝土路缘石缝用8mm厚铁板或塑料板控制，相邻路缘石的缝隙应均匀一致，路缘石与路面无缝隙、不漏水。茕桢广鳓鯡选块网羈泪。(4)路缘石缝宽为810mm，应采用凹缝处理。(5)事先计算好每段路口路缘石块数，砌筑时，路段短时由一侧路口切点安砌到另一侧路口切点；路段长时，由中间向两端铺砌与路口异型缘石接顺。路口缘石按等高线坡化控制。鹅娅尽損鹌惨歷茏鴛賴。(6)路口、隔离带端部等曲线段路缘石，宜按设计弧形加工预制，单块长度宜为50cm。尽量不使用小标准块进行拼接。路缘石的安装速度满足现场施工的需要，必须在上面层施工之前安装好。籟丛妈羥为贍偾蛏练淨。(7)路缘石安装后检验，必须再挂线，调整侧石直顺、圆滑、平整及高程检测，每20m检测一点，当平面及高程超过标准时应进行调整。預頌圣鉉儐歲龈讶骅籴。(8)场地清理：路缘石安装完毕后，及时对有污染的场地和路面进行清理。(9)已完工的路缘石用塑料薄膜苫盖，进行成品保护，防止损害及表面污染。5.5无障碍道口及养护(1)砌筑路缘石时需根据施工图设计要求，在斑马线位置预留盲道出入口。各个路口按照规范做无障碍设施。(2)在施工时，现场如有出入，应及时与监理、设计单位进行汇报，共同商讨解决办法。(3)本次大修对全线无障碍系统进行完善，路缘石按照城市道路和建筑物无障碍设计规范（JGJ50-2001）和设计图砌筑路缘石坡道，路口及人行过街的无障碍缘石坡道顶面应与沥青砼路面平齐。渗釤呛俨匀谔鱉调硯錦。5.6检测及成品保护施工中采用水平尺进行控制，砌筑应稳固，顶面平整，线条直顺，曲线圆顺，缝宽均匀，勾缝密实，无杂物污染，然后采用塑料薄膜覆盖进行成品保护。铙誅卧泻噦圣骋贶頂廡。路缘石允许偏差表序号项目允许偏差（mm）检验频率检验方法范围点数1直顺度10100m1拉20m小线量取最大值2相邻块高差320m1用塞尺量取最大值3缝宽320m1用钢尺量取最大值4顶面高程1020m1用水准仪测量5外露尺寸1020m1用钢尺量取最大值5.7异型缘石施工异型路缘石订货前，施工单位应向供货厂家提供现场实际半径、弧长等数据，供货厂家应根据提供的数据进行加工，并单独包装和标识。擁締凤袜备訊顎轮烂蔷。在定制异型路缘石前，对所有需要使用异型缘石的路口进行编号，每个路口均为唯一单独编号，对所有需定制的路缘石均采用（X-XX）的形式进行单独编号，第一位为路口编号，第二位为异型缘石顺序编号，保证每一块异型缘石均为唯一编号，同时要求厂家对每一组异型缘石绘制安砌大样图，图中标出每组异型缘石总数、每块缘石的码放顺序，以便施工过程中按图施工。贓熱俣阃歲匱阊邺镓騷。异型缘石到场后，不可随意堆放，每组异型缘石按照路口编号就进存放，以免出现用错、混用的情况出现。砌筑异型缘石前，要先对圆弧进行放线，在地面放出标准尺寸圆弧，然后按照大样图先进行预装，与放出的圆弧线进行比较，满足圆弧后方可进行正式砌筑，如果不满足圆弧要求，应先用打磨机等机械对缘石进行二次加工，满足圆弧后方可使用。坛摶乡囂忏蒌鍥铃氈淚。异型缘石砌筑应从一侧开始，顺序砌筑，外观应圆顺。本次大修对全线无障碍系统进行完善，路缘石按照城市道路和建筑物无障碍设计规范（JGJ50-2001）和设计图砌筑路缘石坡道，路口及人行过街的无障碍缘石坡道顶面应与沥青砼路面平齐。蜡變黲癟報伥铉锚鈰赘。5.8材质要求：路缘石选用规模大、信誉好、加工设备和技术先进的生产厂家，且厂家供货必须及时，保证供货质量。6施工注意事项路缘石出厂前，进行检查验收，满足设计质量标准后方可使用。测量放线：先校核道路中线并重新钉立边桩，在直线部分桩路为10m，在弯道上及路口圆弧为15m。按新钉桩放线，在直线部分可用小线放线，在曲线部分应划线。在刨槽后安装前再复核一次，并应测出道牙顶面高程做好标志。買鲷鴯譖昙膚遙闫撷凄。安砌钉桩挂线后，把路缘石沿基础一侧依次排好，砂浆拌好后匀铺在基础上，虚厚约2cm，按放线位置安砌路缘石，砌完的路缘石顶面应平整，线条直顺，弯道圆滑。綾镝鯛駕櫬鹕踪韦辚糴。养护：道牙的养护期不得少于3天，在此期间内应严防碰撞。7质量保证措施健全质量管理机构，组建以施工负责人，现场领工员和作业班组为一体的施工过程质量控制体系，明确岗位责任，每道工序，每个施工环节实行定人、定岗、定责并有明确的奖惩措施。驅踬髏彦浃绥譎饴憂锦。加强质量意识教育，做好施工交底和上岗前的培训，将技术标准，质量要求，施工操作方法向每一个参加施工的人员交待清楚，做到人人心中有数，使工程处于全面受控状态。猫虿驢绘燈鮒诛髅貺庑。施工前，严格按施工技术规范和监理程序进行原材料试验和配合比组成设计。加强工序间的质量控制和施工过程控制，技术人员跟班作业，随时督促检查施工、试验人员的工作结果，用数据正确指导施工。做到自检自查，发现问题及时纠正，对不合格段坚决返工。锹籁饗迳琐筆襖鸥娅薔。严格按照配合比对各种材料进行计量。加强与监理配合，出现问题及时反馈，及时处理并做好记录，对出现的问题及时进行分析，总结经验教训，防止类似问题再次发生。構氽頑黉碩饨荠龈话骛。路缘石搬运采用小型叉车平起平落，防止搬运损坏。路缘石安装时采用经纬仪与水平仪放线，10米拉线施工，在勾缝前用水平尺检校调整。使缘石线达到顺直、顶面平整、符合标高等要求，避免了路缘石出现前倾后仰、凹进凸出前后高低错牙现象。輒峄陽檉簖疖網儂號泶。相邻路缘石缝用统一宽度木条或塑料条控制，保证相邻路缘石的缝隙封严且均匀一致。安装好的侧石背后用C15豆石混凝土浇筑三角支撑。路缘石施工完毕必须用砂纸打去污垢显出其本色，同时进行成品保护。8文明、安全施工路缘石施工中，严格执行本工程监理批准的“施工组织设计”中关于文明安全施工的要求。作业前对进场人员再进行安全文明教育。路缘石施工完毕后认真清扫，确保现况道路无扬尘现象发生。施工中的废弃料（如现况废弃步道砖、缘石）根据现场条件集中堆放在不妨碍行人通行的区域，并统一运出场外，严禁将废弃料随意堆放，污染环境。尧侧閆繭絳闕绚勵蜆贅。严格控制人为活动噪声，特别要杜绝人为敲打、叫嚷、机械拆装等现象，最大限度的减少噪声扰民。在施工区域内，将施工用的路缘石及各种材料存放在施工区域以外及路口胡同内，码放整齐有序，并用绿网苫盖。识饒鎂錕缢灩筧嚌俨淒。施工完毕后现场余料及时回收，将余料堆放在施工区域以外及路口胡同内（即不妨碍行人通行区域），并进行有效覆盖，码放整齐。凍鈹鋨劳臘锴痫婦胫籴。在不影响交通、行人出行及美观的前提下，适当考虑将路缘石存放场地选在两树池间，并进行有效覆盖，码放整齐。恥諤銪灭萦欢煬鞏鹜錦。9环境保护措施环境保护是我国的一项基本国策，搞好环境保护和水土保持与国家的可持续发展密切相关。我部将认真贯彻环保，以及相关法规，坚持“以防为主，防治结合，综合治理，化害为利”的原则，在施工中采取有力措施，按照业主、招标文件及当地政府的有关要求搞好施工环保，防止污染和破坏自然环境。鯊腎鑰诎褳鉀沩懼統庫。(1)制定施工环保管理细则，并认真落实，定期检察。实行施工环保责任制，将施工环保与各作业班组和管理人员奖金分配挂钩。硕癘鄴颃诌攆檸攜驤蔹。(2)材料堆放场地硬化并做好排水设施。(3)拌和点设在路外空场地。(4)现场作业应保证运输车辆不遗散。 (5)防止对路面污染，每完成一段应及时对现场进行清洗干净。(6)保护现场绿地和公共设施。- 10 -
