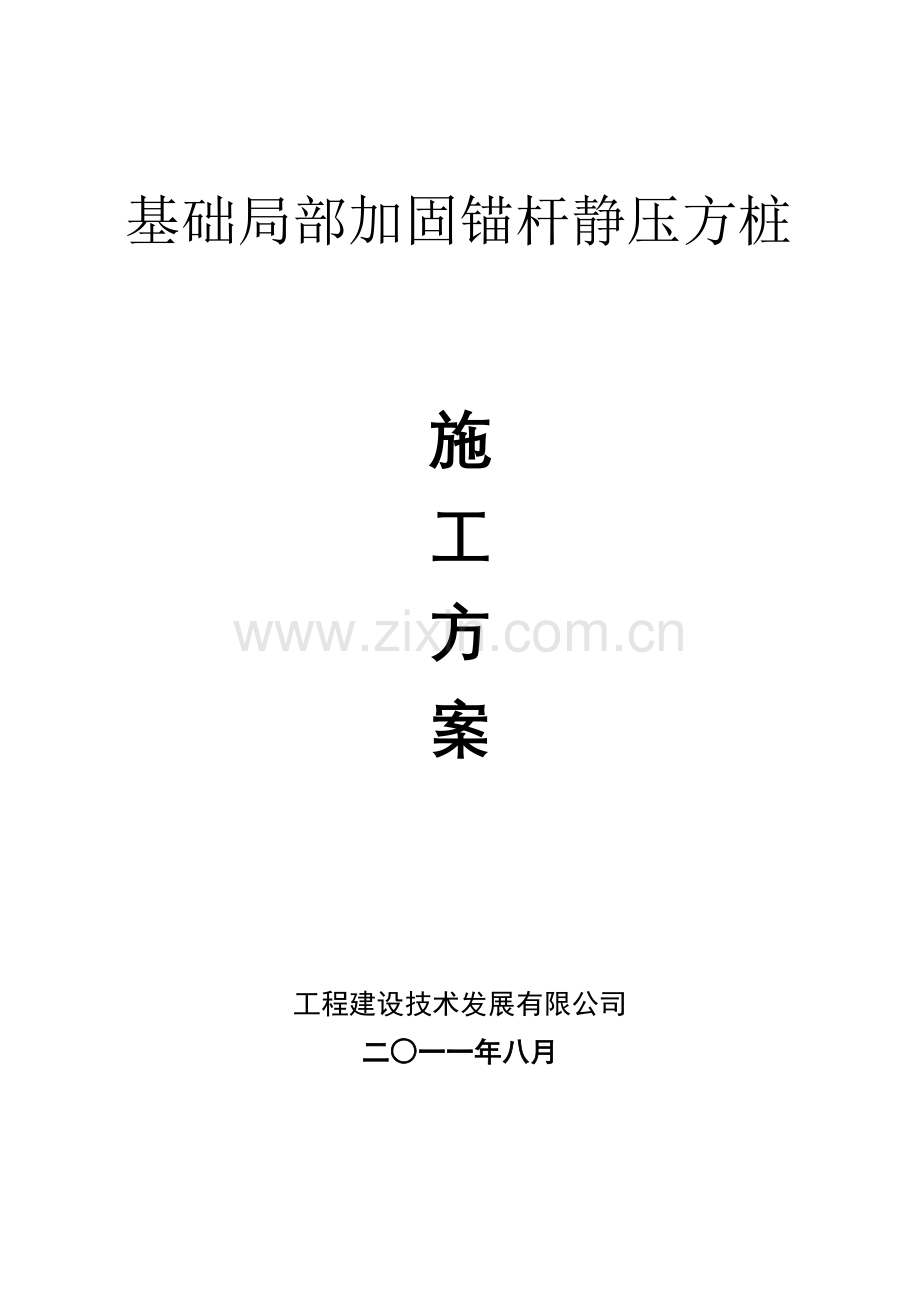

基础局部加固锚杆静压方桩

施
工
方
案

工程建设技术发展有限公司
二○一一年八月

11/11

目 录

一、工程概况 1矚慫润厲钐瘗睞枥庑赖。
二、工程内容 2
三、编制依据 2
四、编制原则 3
五、项目组织机构 3
六、施工技术方案 4
6.1施工技术要求 4
6.2施工工艺 5
6.3工艺流程 5
6.4施工过程的技术质量保证措施 6聞創沟燴鐺險爱氇谴净。
6.5常见质量问题的预防与处理 7
6.6封桩施工 9
七、安全文明施工措施 10
八、主要施工设备 11
九、施工人员组织 11
十、施工工期 11

一、工程概况
工程名称：
建设地点：
桩的型号：<预制钢筋混凝土小截面方桩>300*300，22m（2.5m×9）
建设单位：
清华中学办公楼基础局部工程桩，由于现场施工时部分管桩截桩过短,已无法使用，现业主要求补充基础加固图，为了不影响工程质量，根据***原构建筑设计咨询有限公司的《设计修改（补充）通知单》XS-1-(2)，目前清华中学办公楼部结构已施工，无场地满足桩机进场补桩，现将补打24套锚杆静压桩，业主委托我公司承担锚杆静压桩施工任务。残骛楼諍锩瀨濟溆塹籟。
由于锚杆静压桩是通过在基础上埋设锚杆固定压桩反力架，以建筑物所能发挥的自重荷载作为压桩反力，用千斤顶将桩段从基础中预留或开凿的压桩孔内逐段压入土体中，然后将桩与基础联接在一起，从而达到提高地基承载力和控制沉降的目的。根据1号办公楼(商业b区)D区基础施工实际情况，施工部位位于已建房屋内部，地面混凝土已浇筑，适合锚杆固定，但由于位于建筑房屋内，其机械施工难度增加，对建筑应适当的保护，在施工过程中随时观测建筑房屋的情况，以保证本次锚杆静压桩的顺利施工。酽锕极額閉镇桧猪訣锥。
二、工程内容
清华中学办公楼基础局部加固24套锚杆静压桩，设计截面300×300，桩长22.0m，分为9节（2.5m×9）。压桩孔开凿上口为350×350mm，下口为450×450mm，呈倒锥形。彈贸摄尔霁毙攬砖卤庑。
三、编制依据
1、 *****原构建筑设计有限公司《设计修改（补充）通知单》XS-1-(2)。
2、 ****市工程建设规范《地基基础设计规范》（DGJ08-11-1999）。
3、 *****市工程建设规范《地基处理技术规范》（DBJ08-40-94）
4、 国家行业标准《既有建筑物地基基础加固技术规范》（JGJ123-2000）。
5、 国家行业标准《锚杆静压桩技术规程》（YBJ227-91）。
6、 国家行业标准《建筑桩基技术规范》（JGJ94-2008）。
7、 *****市建筑标准设计《预制钢筋混凝土小截面方桩》DBJT08-106-2006。
8、 国标《建筑地基基础工程施工质量验收规范》（GB50202-2002）；
9、 国标《混凝土结构工程施工质量验收规范》（GB50204-2002）。
四、编制原则
1、认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序。
2、遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序。
3、从实际出发，作好人力、物力的综合平衡，组织均衡施工。
4、采用先进的施工技术，科学地确定施工方案；严格控制施工质量，确保施工安全；努力缩短工期，提高劳动生产力。謀荞抟箧飆鐸怼类蒋薔。
五、项目组织机构
考虑到本工程实际情况及工期要求，我司积极组建项目领导班子，施工队伍都为本公司长期从事纠偏和加固工程培训的技术工人，并已经通过公司内部的技术、安全考核。项目经理部组织机构图如下：厦礴恳蹒骈時盡继價骚。

项目经理

熊海辰

熊海辰
技术组长
施工班长
技术员
安全负责人
质量负责人
测量员
监控负责人

专业施工队

六、施工技术方案
6.1施工技术要求
6.1.1测量放样、定桩位根据建筑物轴线按桩位平面布置图测放，平面偏差不得大于±10cm；桩位测放结束需经监理或总包验收通过后，方能进行下道工序施工。茕桢广鳓鯡选块网羈泪。
6.1.2压桩孔预留或开凿上小下大截头锥形，上口350*350mm，下口450*450mm。
6.1.3根据桩设计和锚杆静压桩施工特点每根桩施工单节长度为2.5m*9节，共计22m。
6.1.4压桩孔周边埋设4根锚杆，锚杆直径25 mm，采用HR45钢，锚杆长度400 mm，锚杆埋置深度为14-16d。鹅娅尽損鹌惨歷茏鴛賴。
6.1.5压桩架安装时要保持垂直，拧紧螺帽，防止压桩架晃动，压桩时桩体应保持垂直，垂直偏差不得超过桩段长的1.5%。籟丛妈羥为贍偾蛏练淨。
6.1.6压桩施工应逐段连续到位，如中途必须停顿，应将桩尖停留在软土层中且停歇时间不得超过24小时。
6.1.7各节桩的连接采用角铁焊接，焊接中必须严格按照规定操作，焊缝表面焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷。預頌圣鉉儐歲龈讶骅籴。
6.1.8送桩深度、桩顶标高应高于基础底面100 mm。
6.1.9桩帽梁采用4根ф16钢筋交叉与锚杆焊接，封孔与桩帽梁必须采用C35微膨胀早强砼并予以捣实。
6.2施工工艺
锚杆静压桩是锚杆技术和静压桩技术相结合形成的一种桩基础施工工艺，它是通过在基础上埋设锚杆固定压桩反力架，以建筑物所能发挥的自重荷载作为压桩反力，用千斤顶将桩段从基础中预留或开凿的压桩孔内逐段压入土体中，然后将桩与基础联接在一起，从而达到提高地基承载力和控制沉降的目的。它具有施工机械轻便灵活，施工方便，作业面小，可在室内施工并且能耗低无振动、无噪音、无污染等优点，广泛用于新老建筑物的地基加固处理。渗釤呛俨匀谔鱉调硯錦。
6.3工艺流程

铺设钢筋底板及埋设锚杆

安装压桩反力架

吊 桩
运 桩

校正桩身垂直度

压 桩

接 桩
记 录

压 桩

压桩结束

焊交叉钢筋网
配制封桩砼
封 桩

6.4施工过程的技术质量保证措施
6.4.1施工全过程严格按照YBJ227—91规范有关要求进行。
6.4.2由公司技术科编写施工组织设计，并组织现场施工人员学习，统一思想及行动。
6.4.3认真做好工程桩的定位、标高、轴线的放样工作，在得到监理的复核及验收后再进行施工。
6.4.4压桩架保持垂直、均衡，拧紧锚固螺栓的螺帽，在压桩施工过程中，随时拧紧松动的螺帽，确保桩架的垂直度偏差小于1.5%，桩位平面偏差小于±10mm。铙誅卧泻噦圣骋贶頂廡。
6.4.5桩段就位保持垂直，使千斤顶与桩段轴线保持在同一垂直线上，不偏心受压。压桩时，桩顶套上钢桩帽后进行压桩。擁締凤袜备訊顎轮烂蔷。
6.4.6压桩施工中途不停顿，一次到位。如必须中途停顿时，将桩尖停留在软土层中，且不超过24小时。
6.4.7使用YJ-50Ⅱ型锚杆静力压桩机，配DZ80-5型80Mpa大流量油泵和QF-QF-50-20（50吨）分离式千斤顶，压桩贯入速度控制在每分钟93cm。贓熱俣阃歲匱阊邺镓騷。
6.4.8在施工过程中，除严格执行施工工艺，技术指标及有关规定外，还要做好施工记录和施工日记。
6.4.9压桩控制指标达到压桩力及桩长两项。如因故未达到要求，必须经设计、监理同意后方可进行处理。
6.4.10为减少附加沉降，压桩必须注意对称施工。
6.4.11监测技术要求
在压桩施工期间，沉降监测每日进行1～2次，采用两等精度闭合导线的水准测量，并用经纬仪对房屋进行倾斜测量。监测成果当日报给施工负责人，施工负责应根据监测结果分析施工效应，合理调整压桩位置、进度以及能及时处理施工中产生的常见病。坛摶乡囂忏蒌鍥铃氈淚。
6.4.12认真执行封桩施工。封桩前，须将压桩孔内的杂物清理干净，排出积水，清除孔壁和桩面浮浆，然后浇灌C30微膨胀砼，并予以捣实。蜡變黲癟報伥铉锚鈰赘。
6.5常见质量问题的预防与处理
1、预制混凝土桩身断裂，沉桩时突然错位或桩身出现裂缝
原因分析：桩身强度达不到设计要求；桩身制作弯曲或桩身长细比过大；遇地下障碍物；上下节桩接桩不在同一轴线上钢筋触及桩顶，压桩时产生纵向裂缝等。買鲷鴯譖昙膚遙闫撷凄。
防治措施：清除浅层地下坚硬障碍物；制桩、养护应符合强度、平直度要求；接桩面平整，使上下节在同一轴线上；沉桩倾斜时，不能用移动桩架来校正等。綾镝鯛駕櫬鹕踪韦辚糴。
2、预制桩沉桩达不到设计标高要求
原因分析：勘察资料与实际土层情况不符；压桩时压力过小或接桩间隙时间过长，摩阻力增大，或群桩施工时，后沉的桩因挤土造成沉桩困难等。驅踬髏彦浃绥譎饴憂锦。
防治措施：探明地质条件，试沉桩发现异常时应作补勘；合理选择施工方法、施工顺序和机械设备；减少接桩时间，做到沉桩基本连续进行。猫虿驢绘燈鮒诛髅貺庑。
3、预制桩桩身倾斜，偏离设计桩位
原因分析：场地不平整，桩架不水平；插桩时偏斜，未到位；接桩不在同一轴线上；群桩施工时，桩距过近，沉桩时上层挤出，产生侧向力，使已沉桩位移；桩顶桩帽接触面不平，桩身受偏心荷载作用，沉桩后桩身倾斜等。锹籁饗迳琐筆襖鸥娅薔。
防治措施：应规范作业，做到场地平整，桩架要平直，桩位对中，控制钻孔垂直度，上下节接桩保证在同一轴线上，检查桩顶与桩帽接触面，保证平整，沉桩期间不宜同步开挖基坑。構氽頑黉碩饨荠龈话骛。
4、预制桩沉桩时，接桩处松脱开裂
原因分析：两节桩连接处表面未清理干净；焊接质量不好；连接铁件、法兰面不平整。
防治措施：接桩前将接桩表面杂质、油污清洗干净，填平接桩面；法兰面或连接铁件要求平整，焊接牢固。
5、预制桩浮起
原因分析：遇流砂或软土
防治措施：将浮起量大的重新打入，静荷载试验，不符合要求的进行复打或重打。
6、沉桩过程中，挤土效应对周围环境的影响
原因分析：虽为微型桩，但根数多，其沉桩过程中易产生挤土效应，影响周边建筑物。
防治措施：桩基施工时，优化施工程序，合理安排成桩流水线，严格控制施工工艺和施工进度，合理控制成桩速率，使挤土效应产生的影响降低。对周边环境进行变形监测，并采取一定的保护措施，做到信息化施工。輒峄陽檉簖疖網儂號泶。
6.6封桩施工
首先采用15公分工字钢与锚杆交叉焊接，然后用20吨千斤顶顶至桩与工字钢，让其直接受力。再用钢管与桩和工字钢进行托换取出千斤顶，进行封桩。尧侧閆繭絳闕绚勵蜆贅。
预应力封桩即桩与基础连接，是整个压桩施工中的关键工序之一，必须认真进行，封桩前应先清洗孔壁上的杂物，保持孔壁相对清洁干燥，以提高桩与基础的连接强度。桩帽梁采用4根Φ16钢筋与锚杆交叉焊接，焊接长度80mm，双面满焊，按700*400*200mm制作模板，然后用C35微膨胀混凝土与桩帽一并捣实浇注。识饒鎂錕缢灩筧嚌俨淒。
封桩工艺流程：桩头至设计标高

清洗压桩孔及清除孔内杂物

焊交叉钢筋

配制微膨胀混凝土
立 模 板

抽干压桩孔内积水

浇筑封桩混凝土

封 桩 结 束

七、安全文明施工措施
1、全体工作人员严格遵守《上海市建设工程工地丈明施工若干规定》降低施工中产生的噪声，加强运输造成扬尘和滴漏的管理，做到场地平整，道路畅通、排水畅通，无大面积积水。凍鈹鋨劳臘锴痫婦胫籴。
2、各个岗位制定好安全责任制，未经安全上岗教育者不上岗作业。
3、安全员跟班检查、监督，布置落实好现场必要的安全措施，开工前向施工作业人员做好安全技术交底工作。
4、钻机、桩架在调试正常后方开机施工。
5、施工中，电动机械及照明电，设有良好地接地装置及安全保护罩。
6、施工配电箱、配电板设触电和漏电保护器，并随时检测其灵敏度，注意保护和防潮。
7、特殊工种持证上岗操作。严格遵守安全操作规程，严禁违章作业，违章指挥。
8、施工区域内，严禁非施工人员入内。进入施工区域者，必须戴好安全帽，并扣好帽带。
9、工作人员必须小心火烛，不在床上吸烟，不在禁明火区动明火，确保施工现场和宿舍的安全。
10、提高警惕，做好防盗工作。
11、施工中严格执行各项卫生制度，严格控制“四害”孳生，不随地大小便，不乱倒垃圾。
八、主要施工设备
设备名称
型 号
数量（台）
用电量(KW)
备 注
锚杆压桩机
QF63-8K
1
7.5

千 斤 顶
100T
1

电 焊 机
BX6-250-2
2
29

空 压 机
WC-7/0.9
1
7.5

切 割 机

1
1

反 力 架

2付

九、施工人员组织
本公司将组织精干力量施工，共进场人员12人，具体分工如下：
1) 施工员 1人
2) 技术员 1人
3) 施工班长 1人
4) 压桩工 5人
5)电焊工 2人
6)电工 1人
十、工期
锚杆静压桩压桩工期暂定30天。（具体以开工日期为准）。
