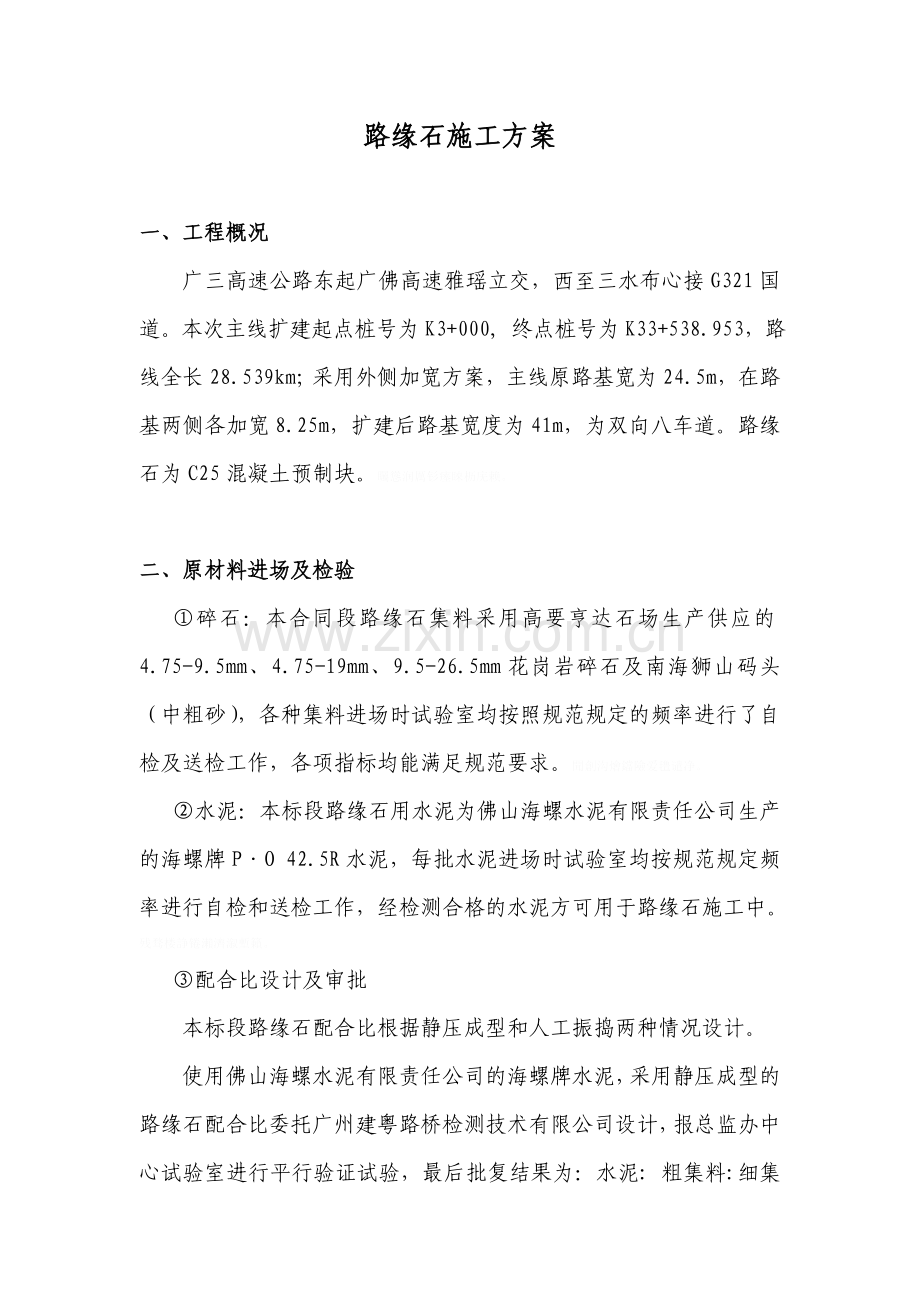

1、路缘石施工方案一、工程概况广三高速公路东起广佛高速雅瑶立交,西至三水布心接G321国道。本次主线扩建起点桩号为K3+000, 终点桩号为K33+538.953,路线全长28.539km;采用外侧加宽方案,主线原路基宽为24.5m,在路基两侧各加宽8.25m,扩建后路基宽度为41m,为双向八车道。路缘石为C25混凝土预制块。矚慫润厲钐瘗睞枥庑赖。二、原材料进场及检验碎石:本合同段路缘石集料采用高要亨达石场生产供应的4.75-9.5mm、4.75-19mm、9.5-26.5mm花岗岩碎石及南海狮山码头(中粗砂),各种集料进场时试验室均按照规范规定的频率进行了自检及送检工作,各项指标均能满足规范要求

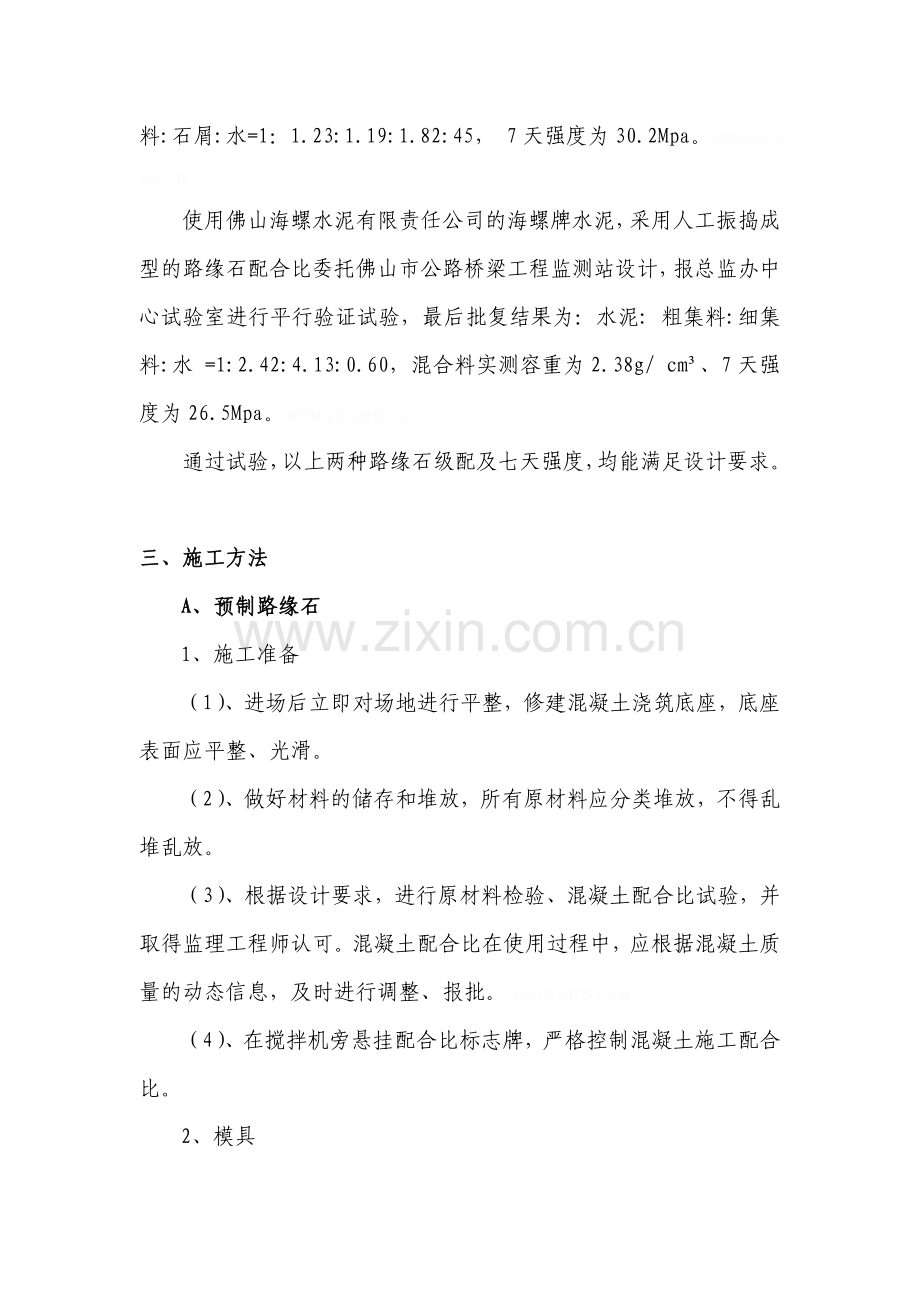

2、。聞創沟燴鐺險爱氇谴净。水泥:本标段路缘石用水泥为佛山海螺水泥有限责任公司生产的海螺牌PO 42.5R水泥,每批水泥进场时试验室均按规范规定频率进行自检和送检工作,经检测合格的水泥方可用于路缘石施工中。残骛楼諍锩瀨濟溆塹籟。配合比设计及审批本标段路缘石配合比根据静压成型和人工振捣两种情况设计。使用佛山海螺水泥有限责任公司的海螺牌水泥,采用静压成型的路缘石配合比委托广州建粤路桥检测技术有限公司设计,报总监办中心试验室进行平行验证试验,最后批复结果为:水泥: 粗集料:细集料:石屑:水=1:1.23:1.19:1.82:45, 7天强度为30.2Mpa。酽锕极額閉镇桧猪訣锥。使用佛山海螺水泥有限责任
3、公司的海螺牌水泥,采用人工振捣成型的路缘石配合比委托佛山市公路桥梁工程监测站设计,报总监办中心试验室进行平行验证试验,最后批复结果为:水泥: 粗集料:细集料:水 =1:2.42:4.13:0.60,混合料实测容重为2.38g/ cm、7天强度为26.5Mpa。彈贸摄尔霁毙攬砖卤庑。通过试验,以上两种路缘石级配及七天强度,均能满足设计要求。三、施工方法A、预制路缘石1、施工准备(1)、进场后立即对场地进行平整,修建混凝土浇筑底座,底座表面应平整、光滑。(2)、做好材料的储存和堆放,所有原材料应分类堆放,不得乱堆乱放。(3)、根据设计要求,进行原材料检验、混凝土配合比试验,并取得监理工程师认可。混
4、凝土配合比在使用过程中,应根据混凝土质量的动态信息,及时进行调整、报批。謀荞抟箧飆鐸怼类蒋薔。(4)、在搅拌机旁悬挂配合比标志牌,严格控制混凝土施工配合比。2、模具根据设计各部尺寸制做路缘石模具,各部尺寸应符合设计要求,模板高度的允许误差为2mm,凹槽的长度允许误差为2m m。模具制做完成后报监理工程师检查、认可。厦礴恳蹒骈時盡继價骚。3、搅拌混凝土模具经监理工程师检查、认可,接监理工程师通知后开始混凝土搅拌。搅拌采用300型滚筒式混凝土搅拌机搅拌。茕桢广鳓鯡选块网羈泪。(1)进入拌合机的砂、石料必须准确过称,每一工作台班正式称量前,应对磅称进行校核。(2)、混凝土搅拌应均匀,颜色一致,混凝土
5、搅拌时间不得少于2min,不得产生离析和泌水现象。混凝土搅拌完毕后,应检测混凝土拌合物的性能,鹅娅尽損鹌惨歷茏鴛賴。(3)、混凝土拌合物的坍落度,在搅拌地点进行检测,每一工作台班不应少于两次,在检查坍落度时,还应观察混凝土拌合物的粘聚性和保水性。籟丛妈羥为贍偾蛏练淨。(4)、混凝土拌合完毕后,应取样做试块测定混凝土的抗压强度。每一工作台班不应少于两组(3块/组)。混凝土性能检测自检后报监理工程师抽检。預頌圣鉉儐歲龈讶骅籴。(5)、每天做好混凝土施工记录,包括拌合数量、试验数据等。4、混凝土浇筑混凝土浇筑前,应对模具进行检查、刷脱模剂。报监理工程师检查、认可后进行混凝土浇筑。(1)、振捣采用机械
6、振动: 混凝土搅拌后,人工装模,完成后,应立即将装满混凝土的模具放置到平板振动台上,振动2min以上。渗釤呛俨匀谔鱉调硯錦。(2)、对每一部位必须振动到该部位混凝土密实为止,密实标志是混凝土停止下沉,不再冒气泡,表面呈现平坦、泛浆。铙誅卧泻噦圣骋贶頂廡。(3)、振动时间要适当,振动过程中随时向模具内补加混凝土料。(4)、混凝土振动完成后,对混凝土裸露面应及时进行修整、抺平。(5)、混凝土的浇筑应连续进行,如因故必须间断时,其浇筑、及间歇的全部时间不得180min,如超出规定时间则做废弃处理。擁締凤袜备訊顎轮烂蔷。(6)、混凝土脱模时的强度应不小于0.20.5MPa,脱模后如果表面有缺陷,应及时
7、修理。5、养生混凝土振捣完成后,应在收浆后尽快予以覆盖和洒水养护,混凝土洒水养护时间不少于7d,洒水养护可根据天气情况确定每天洒水的遍数,每天洒水次数以能保持混凝土表面经常保持湿润状态为准。贓熱俣阃歲匱阊邺镓騷。6、预制时的注意事项: (1)水泥、砂及石料等原材料应使用同一厂家或同一料场的,同时严格控制配合比,避免因材料及配比变化而产生色差。坛摶乡囂忏蒌鍥铃氈淚。 (2)成型的路缘石要及时覆盖洒水养生,避免因养生不及时而产生裂缝。 (3)模具等重复使用的工具要每天进行检查,变形的模具未修复的不得使用,避免因模具变形而导致路缘石作废。蜡變黲癟報伥铉锚鈰赘。 (4)试验室每日要对拌制的混合料进行强
8、度检测,检测频率为每班上下午各一组试件。B、路缘石安装1、复测高程:按设计图纸复核放线,测量高程。放样要求准确无误,以保证路缘石的安装质量和路面工程整体的良好外观效果。買鲷鴯譖昙膚遙闫撷凄。2、路缘石运输装卸:路缘石强度达设计强度80%以上方可装运,要注意强度和外观质量,要求颜色一致,无裂缝、不缺棱角。轻轻卸以免损坏。卸车前先确定卸车地点和数量,尽量减少小搬运。綾镝鯛駕櫬鹕踪韦辚糴。3、刨槽人工刨槽,按桩的位置拉小线或打白灰线,以线为准,按要求宽度向外刨槽,一般一平锨宽(约30cm),槽底修理平整。驅踬髏彦浃绥譎饴憂锦。4、铺筑砂浆:于清理干净的基层上洒水一遍使之湿润,然后铺筑砂浆,M7.5水
9、泥砂浆配料要准确,粗砂要过筛,和易性要好,厚度为2cm,按虚高用刮板找平。铺砌时,按桩线高程铺砌。道板要轻放,用木锤轻击道板的中心,不得向道板底塞灰或支垫硬料。若不平,拿起道板平垫砂浆重新铺砌,必须使铺块平铺在满实的砂浆上稳定无动摇。猫虿驢绘燈鮒诛髅貺庑。5、在铺砌过程中,班组设专门人员不断地检查缝距、缝的直顺度、宽窄均匀度以及道板的平整度,发现有不平整的块,及时进行更换。锹籁饗迳琐筆襖鸥娅薔。6、铺块铺砌注意以下几点:(1)要求铺块达到设计强度标准,运输过程中防止缺棱掉角。(2)要根据道路的线型和设计宽度,事先作出铺砌方案;作好技术交底,做好测量放线;为了纵横缝的直顺应用经纬仪做好纵向基线的
10、测设,依据基线之间尺寸要准确。構氽頑黉碩饨荠龈话骛。(3)路缘石顶面衔接要平顺。安装要注意控制好上面高程,在道路同一直线内要拉通线,以保证安装后上面平顺。切忌前倾后仰,线顺直圆滑平顺,无凹进凸出前后高低错牙现象,顶面平整,符合标高要求。輒峄陽檉簖疖網儂號泶。(4)出入口转角侧石,半径太小,预制路缘石难以适应时,工地用薄板,就地支模,现场浇制,水泥砼标号不低于C30,并泼水养护不小于7d。尧侧閆繭絳闕绚勵蜆贅。7、在侧(边)后背现浇C15水泥混凝土后,以稳固侧(边)石。路缘石背后必须紧贴现浇的混凝土块 。8、勾缝铺砌完工后,安排勾缝,勾缝前必须再行挂线,调整至顺直、圆滑、平整,方可进行勾缝。先把
11、缝内的土及杂物剔除干净,并用水湿润,然后用1:2.5(体积比)水泥砂浆灌缝填实勾平,用弯面压子压成凹形。砂浆初凝后,用软扫帚、扫除多余灰浆。并适当泼水养护,进行二次养生,最后达到整齐美观。识饒鎂錕缢灩筧嚌俨淒。9、每日班后,将分散各处的物料堆放一起,保持工地整洁。四、质量标准1、施工前应对原材料进行检查,并有合格签证纪录。2、施工过程中应对混凝土强度进行检测,并定期对已成型路缘石进行强度检测。3、路缘石实测项目见下表。路缘石铺设实测项目检查项目允许偏差检查方法强度(MPa)不小于设计抗压强度检测外形尺寸(mm)+5,-3钢尺丈量相邻两块高差(mm)33m平整度尺高差测量;每200m测4处中线偏
12、位(mm)20经纬仪或全站仪测量直顺度(mm)1020m拉线;每200m测4处顶面高程(mm)3水准仪测量;每200m测4处相邻两块路缘石缝宽(mm)3尺量;每200m测4处五、质量保证措施为保证工程质量,我项目部将严格按照( JC 899-2002 )混凝土路缘石建材行业标准、JTG F80/1-2004公路工程质量检验评定标准、图纸、施工承包合同、业主招标文件及本公司的ISO9002-2000版质量体系程序文件来指导施工,严格控制施工过程中的每一道工序。凍鈹鋨劳臘锴痫婦胫籴。1、成立质量检查小组,并配备专职质检工程师1名,兼职质检员数名,小组成员如下:组 长:王 楠副组长:周福林、刘吉清组
13、 员:邢金双、郝冠洲。2、施工前组织技术人员和施工管理人员,仔细阅读设计文件,了解设计意图,明确施工技术重点、难点、编制符合实际情况并切合实际的详细施工方案。并做好各级技术交底工作,切实做到内业指导外业恥諤銪灭萦欢煬鞏鹜錦。3、施工过程中严格执行自检、互检、专职检查的三检制度,内部质检人员行使否决权。3、对原材料料首先进行试验,试验得监理工程师的认可后方可使用,不合格的原材料坚决不许进场。4、施工各种数据必须符合规范和经监理工程师批准方可实施。5、在项目部范围内实行质量负责制,责任到人,制定严格的质量奖罚条例。6、在全体员工中树立起“质量第一”的观念,建立、健全各级质量检查制度,把各个环节的质
14、量岗位职责落实到各部门、人员中去。鯊腎鑰诎褳鉀沩懼統庫。六、安全保证措施为了贯彻“安全第一、预防为主,综合治理”的方针,维护企业的利益,保障企业安全生产,项目部制定了如下安全保证措施:硕癘鄴颃诌攆檸攜驤蔹。1、成立了安全领导小组,设立了专职安全员,在全体员工中进行安全宣传及安全技术交底,提高每个人的安全生产意识。阌擻輳嬪諫迁择楨秘騖。2、前场施工配备一名安全巡视员,巡视周围提醒施工人员注意安全,并配合安全员做好安全工作。3、项目部要求所有操作人员都要持证上岗,牢固树立安全意识,严格遵守机械操作规程或交通驾驶规则,同时在拌和现场及施工路段设置施工标志牌,在车辆进出口设置标志牌、反光板,必要时派专
15、人指挥,防止机械伤害事故、意外交通事故及其它意外事故的发生。氬嚕躑竄贸恳彈瀘颔澩。4、执行安全检查制度。项目部将定期及不定期的进行安全检查,以便及时发现问题,消除不安全因素,对存在的安全隐患,提出整改意见,采取整改措施,及时进行整改并做好检查记录和跟踪整改记录。釷鹆資贏車贖孙滅獅赘。7、严格执行安全生产奖罚制度。对安全生产有突出贡献者,按公司有关规定进行奖励。因违章作业,管理不善,违反公司规定而发生事故或突破安全指标的,同样按照公司的规定进行处罚,对当事人和班组取消当年度评先资格,并追究相关人员的责任。怂阐譜鯪迳導嘯畫長凉。七、施工时应注意的问题1、提高施工人员的施工技术水平,加强管理人员的质
16、量意识,尽可能避免运输安装过程中路缘石破损等情况发生。谚辞調担鈧谄动禪泻類。2、正式施工前,需再进行技术交底工作和组织有关技术人员进行图纸学习,确保各项施工工作按设计和规范的要求进行。嘰觐詿缧铴嗫偽純铪锩。3、施工前进行安全技术交底,操作手严格按照安全技术要求规范操作。4、施工路段,周围必须设置明显的安全标志,正对行车方向应提前200 m引导车辆转向,夜间应以红灯示警。交通繁忙的路口,并有专人指挥熒绐譏钲鏌觶鷹緇機库。5、加强安全管理工作,配合工人应身穿反光衣,路面机械及运输车由专人进行指挥,所有“三无”和“带病”的机械及车辆一律不得进入施工现场。施工现场最少配备一名以上的现场安全员负责安全管理工作。场地内各类运输车辆安排专人指挥并疏导,以预防交通堵塞和交通事故的发生。鶼渍螻偉阅劍鲰腎邏蘞。6、加强对施工尘埃的监控和管理,在施工期间,对施工通道、施工场地洒水降尘。机械、车辆避免打扰附近居民的正常休息等。机械设备应加强保养,防止漏油造成污染。严格加强对环境有害物质使用的管理,严防任何有害物质污染水源、河流、土地。纣忧蔣氳頑莶驅藥悯骛。
