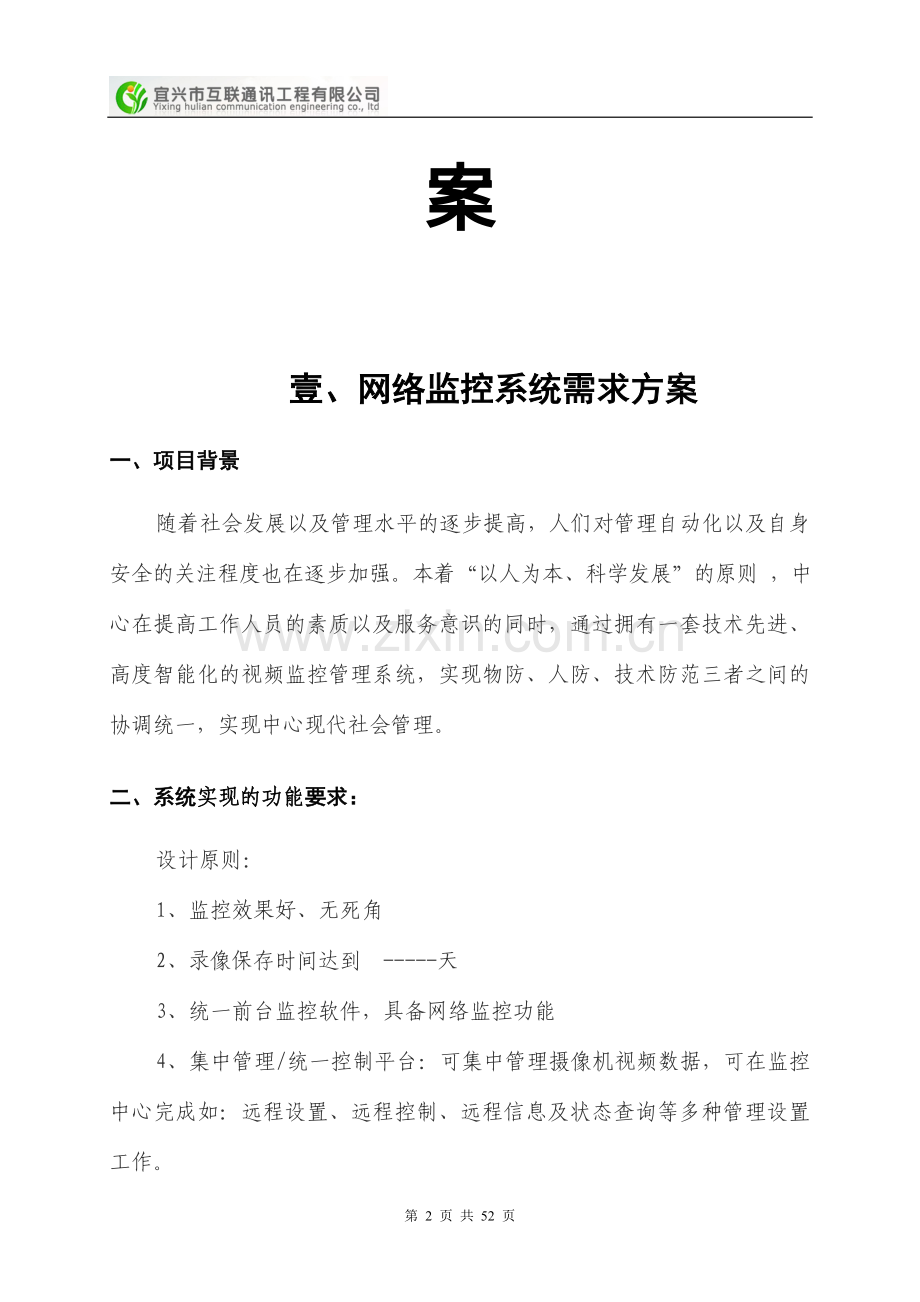

智能化设计方案壹、网络监控系统需求方案一、项目背景随着社会发展以及管理水平的逐步提高，人们对管理自动化以及自身安全的关注程度也在逐步加强。本着“以人为本、科学发展”的原则 ，中心在提高工作人员的素质以及服务意识的同时，通过拥有一套技术先进、高度智能化的视频监控管理系统，实现物防、人防、技术防范三者之间的协调统一，实现中心现代社会管理。二、系统实现的功能要求：设计原则：1、监控效果好、无死角2、录像保存时间达到 -天3、统一前台监控软件，具备网络监控功能4、集中管理/统一控制平台：可集中管理摄像机视频数据，可在监控中心完成如：远程设置、远程控制、远程信息及状态查询等多种管理设置工作。5、远程监看：通过网络授权，实现远程监看整个工程的安全性和可靠性；应用产品的可靠性和兼容性；系统具有未来的可扩展性；集中控制、布局合理；施工方便、价格合理、外形美观；架构合理、低成本、低维护量，具体要求如下： 实时对各楼层进行高清晰视频监控 实时对各个楼梯出入口进行高清晰视频监控 可录制各点的视频录像以备安防查用 调节镜头焦距可以清晰的观测到大厅窗口和工作间的工作具体细节 系统监控中心通过电脑实现高度智能化控制管理，包括前端网络智能球的云台镜头控制、多画面同屏分割显示、画面分组自动轮巡切换、图片抓拍、电子地图等功能，提供实时、定时、报警触发、随时启停等多种录像模式以及对录像资料的智能化快速回放查询； 系统监控中心要求实时显示所有图像，并且可以任意调用、放大指定的图像、自动将报警对应的图像切换；视频图像达到四级以上质量等级； 系统网内的主控管理电脑和经授权的电脑可以任意调用视频图像的录像资料； 远程集中监控：各前段设备的远程视频情况全部集中到监控中心，动态检测录像会自动集中到中心监控。也可以实现传统视频监控系统的功能（防盗监控、管理监控）；远程WEB配置管理、使用方便；监控中心以外的远程监控点可以通过 IE 的和安装客户端软件的方式进行监控。三、总体设计（一）前端图像采集部分1、室内采用半球形摄像机。具体分布：系统共有 -台摄像机，分别设计在大楼内的各类进出口及大厅等场所安装监控探头进行现场实时监视录像，有效地杜绝隐患发生等。安置半球摄像机xx台，分布位置：一层：xx用于监控整个一楼大厅；二层：xx；三层：xx个，分别安装于大厅及各主要通道出入口；四层：xx个;监控中心设在x楼机房：监视器、硬盘录像机等集中监控。2、室外采用枪式摄像机。具体分布：系统共有 -台摄像机，分别设计在大门口及各主要通道。安置枪式摄像机 - -台，分布位置：（1）：（2）：（3）：3、特殊部位采用一体式球形摄像机。具体分布：系统共有 -台摄像机，分别设计在 -和 -位置。能够-。安置一体化球形摄像机-台，分布位置：（1）：（2）：（3）：（二）、图像和控制信号传输部分中心监控系统视频信号采用网络传输，根据摄像机安装位置分别采用光缆和网线传输，以保证监控信息的准确传输。网线设计采用Cat5 cable网线，光缆设计采用GYTA-6B1.3，电源线采用RVV2*1.5电缆。（三）、图像控制存储部分在监控室设计视频切换器（切换的控制要求和云台、镜头的控制同步）21英寸监视器x台，录像系统设计采用x台16路24小时长时间硬盘录像机。设计整个录像系统可以连续保存录像资料至少-日，系统支持监视录像与回放工作。四、系统主要设备品牌及特性要求产品必须符合国家相关的法律、法规的要求。摄像机、硬盘录像机等产品，须有制造厂家产品授权书或者代理商授权等。1、嵌入式网络硬盘录像机在图象存储上采用目前通用也是较流行的数字硬盘录像技术，品牌选用海康威视数字硬盘录像机的技术参数如下：2、半球摄像机技术参数品牌用海康威视，具体参数如下：3、枪式摄像机技术参数品牌用海康威视，具体参数如下：3、一体化球形摄像机技术参数品牌用海康威视，具体参数如下：第 52 页 共 52 页五、安防监控系统主要设备名称一览表说明：1、 设备提供1年质保；2、 提供设备品牌性型号、规格以及详细参数。贰、综合布线系统设计方案一、本方案设计所遵循的原则： 1、充分满足甲方功能上的需求。 2、结构和性能上都留足余量和升级空间。 3、遵循业界先进标准。 4、本着结构合理，高效低成本的原则。 5、用户使用上和管理上的灵活性。 本方案书分为综合布线系统客户需求分析、开放式布线系统方案设计、服务和附录四部分。方案设计一章中详细描述了该综合布线系统的总体结构和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型、材料清单和系统检测等部分。服务中论述了工程的品质保证和我方所要提供的培训及工程文档等等服务。附件中包括乙方资格证明文件的复印件、相关产品的性能材料和我方的项目参与人简历等等。主机房位置、各楼层机房和竖井的位置、PDS线路的管槽铺设方法目前以招标文件所提供的图纸设计为依据。与电话局的责任分界等问题需几方进一步协调确认。与建筑承包方（或装修方）的配合协议等问题也将协同甲方进一步敲定。本标书全部满足招标文件对布线系统的需求，并在综合考察几种布线产品的基础上提供了最佳的全方位的布线解决方案。二、客户需求分析1、客户需求分析技术方面 建筑群功能及布线系统技术要求 本工程是-网络系统工程，建筑结构是-的网络布线，由于本工程规模较大，布线设计要提供灵活管理上的技术实现方法。本布线系统满足如下的技术要求：1. 符合最新的国际标准ISO/IEC11801超五类布线标准，保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。2. 进行开放式布线，所有插座端口都支持数据通讯、话音和图象传递，满足电视会议，多媒体等系统的需要；能满足灵活的应用要求，即任一信息点能够方便地任意连接计算机或电话。3. 所有接插件都应是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。4. 能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。本设计方案顺序遵循如下相关标准：国家、行业及地方标准和规范1. CECS 92:97建筑与建筑群综合布线工程设计规范2. CECS 89:97建筑与建筑群综合布线工程施工及验收规范3. YD/T926 1-2-1997大楼通信综合布线系统行业标准4. JGJ/T16-92民用建筑电器设计规范5. GBJ42-81工业企业通信设计规范6. GBJ79-85工业企业通讯接地设计规范国际技术标准、规范：1. ISO/IEC 11801:1995建筑物综合布线规范2. EIA/TIA-568A:1995建筑物电信布线标准3. EIA/TIA-569建筑物电信布线路由标准4. EIA/TIA-606建筑物电信基础设施管理标准5. EIA/TIA TSB67建筑物电信布线测试标准6. EIA/TIA TSB72集中光纤布线指导原则及AMP SYSTIMAX SCS 结构化布线系统设计与工程（9801） 实现此种功能的网络技术及所需的带宽 根据已有的网络系统设计，为实现上述功能，我们采用到桌面铜缆带宽大于100兆，逻辑上总线的树状星型拓扑结构。 此种网络技术需要的介质 为实现此种网络技术，常见的介质是光纤、铜缆。光纤的特点是容量大、速率高、传输距离远、抗干扰性能好，但价格较贵，而且光纤网络设备也很贵，所以适用于作建筑群主干线缆和大型楼宇的垂直主干应用。 光纤是将电信号转换为光信号传输的优良传输介质，外界噪声（电磁波）对其不构成影响，同时信号不泄漏，保密性能好。光纤分为单模光纤与多模光纤两种。单模传输距离远，需要激光做光源；多模传输距离较近，应用普通光源（立孚单模光缆）。光缆的传输能力在国际上用模式带宽来表示的，模式带宽与对光缆所提供的光源有直接关系。本工程选用多模光纤，在850/1300NM光源下，模式带宽为200MHz*KM，千兆支持的距离为220米，如用激光做光源，模式带宽变为550MHz*KM千兆可达600米。 超五类铜缆技术上已经非常成熟，目前超五类的标准已经通过。超五类所规定的数据带宽为125MHZ。超五类布线是真正意义上的千兆位应用。本工程选用的AMP超五类电缆的传输速率要比可靠性最高的五类电缆快六倍。客户的布线规模 考虑到甲方的具体应用，综合考虑了实际应用和未来升级的空间，我们设计主干容量为千兆6芯单模光纤（有一条作光纤备份）。本布线系统设计数据信息点总计为-个，共有-个汇聚层配线间（FD），-个接入层配线间(BD)，-个主配线间。其中汇聚层配线间，具体位置在-。中心机房设置在-。各配线间与中心机房通过光纤，经架空、或地埋接至相应的楼层配线间，满足水平布线不超过90米的要求，同时完全遵循甲方对布线的总体规划和标书对布线规模的要求。二、开放式布线系统设计总体设计说明：（1） ：（2） ：（3） ：（4） ：（5） ：（6） ： 三、建筑群/物的具体情况建筑物配线间位置、结构楼配线间设计的基本原则为在每个配线间的底层或弱电井内设置本区域的楼层配线间FD，部分楼层无弱电井时，可考虑其它房间（如储藏室等）。同时还要考虑电源、接地、照明、防水、防尘等等对计算机机房的基本要求。水平布线路由水平布线插座部分一般距地30CM摆放，最终通过水平垂直段线槽（管）、走廊主线槽等汇至相邻的FD。基本的水平布线走线方式有暗敷和明设两种。参看下面的水平布线示意图：水平子系统示意图四、综合布线系统图 本工程共有-个数据信息点，分布于-内。本布线系统设计选用超五类布线系统解决方案。整个布线系统选用星型结构，自插座至楼层配线架（少部分直接汇至主配线间），最后通过数据/语音主干线缆统一连接至数据和语音机房，以便于集中式管理。下图中的FD表示各个楼层配线间，BD表示主配线间，并附相应的管理编号。以后的器件搭配过程也是基于这种结构和对布线元素的命名。五、工作区布线 工作区布线仅指工作区的跳线、与机器连通的网卡、还有一些可能遇到的平衡设备，如RJ45-TO-RS232等。由于其器件的不稳定性，在综合布线标准中一般不列入讨论范围。我方在此强调一点： 用于计算机点的跳线有两种，即一种成品跳线，此种跳线为采用特殊工艺一次加工完成，跳线的每一芯由若干根细如毛发的铜丝组成，质地极其柔软，不会折损，长期使用不会影响数据的可靠传输。我们建议采用此种跳线。另一种为使用专门的工具自制的跳线，采用此种跳线成本略低，但为保证系统的绝对可靠，我们不推荐使用此种跳线，尤其针对于超五类系统。种类繁多的网络跳线六、水平布线 水平布线路由本工程水平布线路由可详见深化设计后的布线施工平面图，其中详细标明了水平管槽的铺设方式、走向及尺寸。一般地，水平电缆自插座（距地面通常为30CM）走墙内预埋管，至吊顶出房间汇至走廊水平线槽，最后至楼层配线间。走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下（或上）到各个信息点。水平布线路由图水平布线设计下图是水平部分电缆沿公共的水平线槽分支到工作区各个插座的针对本工程的直观示意图：吊顶水平线槽(内穿水平线)信息插座（包括面板、模块和铁盒）每个插孔功能可任意由电话、计算机引出的RJ45接头办公间隔段RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示： 水平布线器件本工程外网水平布线系统选用的器件说明如下：u 插座模块：选用MGS400, AMP最新超五类模块，该种模块与固定的线缆配合时,有极好的电气性能,可以灵巧吻合地连接至任何M系列模块化插座、支架或表面安装盒中。语音与数据点均选用此类模块，便于将来二者灵活调节换用和扩展。u 插座面板： AMP国产面板，白色，86X86，单、双孔，墙上型安装，适配国产86X86暗盒。u 水平线缆：数据和语音水平线缆全部选用超五类线缆，支持高宽带应用，数据传输速率要比可靠性最高的五类电缆快6倍，向后兼容5类产品，有良好的工艺设计,使其安装快捷简易。 具体各个水平布线器件型号可详见后面的器件总清单。八、主干布线主干布线路由本工程数据主干为8芯单模光缆，整个建筑物间的主干线缆在每层有贯通的桥架相连，经各个弱电竖井至各楼层配线间FD、再经竖井内垂直预设桥架、最后汇至主配线间BD，楼内主干在竖井桥架里走线并良好绑扎。主干布线设计主干线由总机楼到通过6芯单模光纤连接到汇聚层配线间。然后再从汇聚层配线间通过6芯单模光纤连接到接入层交换机，构成3层交换模式，千兆主干百兆到桌面的传输模式，使用户充分利用到现有的网络资源。干线区子系统示意图主干布线器件主干布线容量及器件选型本工程布线数据主干主要选用6芯单模光缆对应在楼层配线间、主配线间中使用光纤配线架端接，光纤连接选用单模ST耦合器。另外考虑到各楼层配线间与主配线间应作必要的数据传输备份，所以本方案在满足光纤主干容量的要求下留1根光纤作为主干备份。以确保网络运行的可靠。九、配线间 线缆路由 各配线间线缆一般可从主干线槽经过防静电地板进入相应机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。 为了保持配线间的布局美观，引进的配线间垂直主干线槽应紧贴墙面，切忌矗立于房屋中间。要求施工时，处理好线槽入口处的切角，既不能成直角，也不可探出墙面。 配线间器件清单 配线间就是一管理子系统，它把水平子系统和垂直干线子系统连在一起或把垂直主干和设备子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。 我们设计楼内主干容量为6芯单模光纤（一条或多条），在中心机房与各分配线间的数据光纤作备份； 在配线间，配线架器件安装在落地式的机柜中，机柜置于高架地板上。到配线架来的电缆应从吊顶上通过线槽从上方进入机柜。 配线间大部分器件实际上已经在“水平布线”和“主干布线”两节中描述，这里又多加了一些布线管理器件，如背板、机柜等等，可以直观地了解、检查配线间里的布线情况。 照明 按有关设计要求，配线间室内照明不低于150Lx。强电总体设计时机房应有甲特别考虑。接地配线间接地要求如下：1. 提供合适的接地端，机架/机柜应用直径4mm*4mm的铜线连接至接地端； 2. 单独接地电阻不大于4欧姆；联合接地电阻不大于1欧姆。十、设备间 各层设备间及配线间是整个布线系统的中心，它的布放、选型及环境条件的考虑是否恰当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。 设备间的环境条件如下：1. 室内照明不低于150Lx。2. 温度保持在1827摄氏度之间。3. 湿度保持在3050之间。4. 通风良好，清洁。5. 室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。6. 每个电源插座的容量不小于3000W。7. 设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准高层民用建筑防火规范、建筑设计防火规范及计算站场地安全要求的规定。8. 设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求，经济适用。若根据设备、环境要求需设活动地板时，活动地板应作防静电处理。9. 应尽量靠近服务电梯，以便装运笨重设备；10. 应尽量远离有害气体源以及存放腐蚀、易燃、易爆炸物处。11. 设备间应远离强振源、强噪声源，避开强磁场的干扰。为了便于网络设备的跳接管理及维护，本布线工程设计建议设备间与配线间设置同一处。十二、布线管理 本布线工程信息点按以下规则统一标号,如:1. 一层数据点是1CXX（C=Computer），2. 一层数据主干是1CBXX（B=Backbone），3. 各信息点标号与相对应的配线架卡接位置标号相同,特殊标号另行注明。4. 标签颜色统一使用白底黑字宋体。另外所有电缆在距末端1020公分处我方将进行永久性色码标记。叁、计算机网络系统设计方案一、 网络系统的设计目标和原则 网络系统在智能建筑中起到非常重要的作用，它不是简单的计算机之间的联网，而是一个复杂的系统工程，要采用系统的设计方法。 实用化，先进性。从实用的观点出发来考虑网络系统的总体结构，满足系统技术要求，同时应该选用先进的符合国际标准的可以开发的系统产品。 模块化，扩展性。网络系统应该采用模块化设计，便于在网络工程中根据投资等情况的变化而加以调整，同时又是一个开放式系统，以保证系统的扩展。 工程化，可靠性。在网络系统设计过程中充分考虑工程的要求，在达到系统业务需求的前提下，确保更高的可靠性。 集成化，高效性。网络系统是通信子系统、控制子系统、办公自动化子系统筹集成的基础，要体现集成化设计思想，所有子系统有机地集成一个智能建筑系统，保证总系统的高效性。11 网络系统的设计原则 （1）充分满足当前各种信息服务的需求，同时为将来的系统扩充国有充分余地。 （2）充分考虑与其他子系统之间的联系。 （3）统一规划，全面设计，做到有很有据，有条有理。 （4）符合国际标准化组织（ISO）提出的开放系统互联标准（OSI）和实用的TCPIP协议系统标准。 （5）便于维护和管理。 （6）在保护实现系统需求的前提下，提高系统的性能价格比。12 网络需求分析 在设计时应进行下列网络需求分析： （1）功能需求。有信息传输、资源共享、电子函件、网络服务器、网络管理、网络控制。网络安全、网络升级等。 （2）性能需求。有服务效率、服务质量、网络结构、网络响应时间、数据传输速度、资源利用率、可靠性、性能价格比等。 （3）环境需求。主要相地理分布、用户数及其位置、用户间的距离、用户群的组织特点，还有特殊的限制（如电缆等介质布线是否有禁区等）。 （4）其他子系统的需求。如办公自动化系统、设备控制系统等对网络提出的要求。 （5）设计约束。包括需遵守的其他标准，各行各业的不同特点，以及投资对网络设计的影响等。13 设计考虑的主要方面 （1）网络系统的一般技术要求。主要有网络通信协议、主机系统结构、主机响应速度、网络服务器通信协议、网络服务器入网速度、客户机通信权益、客户机入网速度、交换端口分配、广域网联接、网络管理、网络管理平台、网络划分、网络升级、网络主干系统速率等。 （2）网络信息点总结。按照统计数据进行网络信息点总结。 （3）主干网设计。随着网络技术的飞速发展，大厦的主干网应能支持快速以太网的交换以及对虚报网的支持，且具有第三层的交换和今后过渡到ATM的能力，在带宽方面能满足不同应用环境下的客户终端带宽的要求，保证用户访问数据库服务器的速率要求，网络主干交换机采用千兆位或百兆位交换机，而到每一用户带宽为10100M自适应，对特别用户可以提供千兆位到桌面的服务。而满足这一要求的网络体系有：1000BaseT、100BaseT、100VGAmyLAY、FDDI和ATM，它们都是高速网络技术。 （4）水平分支网络结构。一般选用以太网或快速以太网。根据具体技术要求，可选用10BaseT或100BaseT。从各楼层分配线间IDF配线架至工作端口插座的连接线缆采用增强5类4对非屏蔽双绞线（UTP），能支持100Mbps传输速率；既可服务于数据传输，又可用于语音传输，保证了系统的灵活性。 （5）主服务器是整个网络的核心，有大量的数据进行处理、存储和转发，一般应不低于100Mbps速率入网。微机服务器也要求以100Mbp速率入网。 （6）网络分段。网段的划分和地址分配。同一网段可以使用不同的传输协议，但须使用同种接口卡。 （7）广域网联接。包括与国内其他单位、驻外机构和国际互联网的联机，VOD自动点播、视频会议、远程教学、远程三表传送收费、网上购物、网上聊天和网上商务联系等功能都需要建立与外界的高速连接，选择宽带按人也就成为必然。宽带接入方式主要应考虑与公用数据通信网之间的配合。目前，可以为智能建筑提供宽带接入的服务商除中国电信外还有联通、长城宽带、铁通、吉通、广电和网通等电信经营商。接入方式也有通过电话网络、有线电视网络、高速城域网或无线、卫星等数种。从实践来看，这几种方案在传输速率、用户负担的接入成本和提供的增值服务内容等方面各不相同，所适用的范围也不一样。 例如： ADSL接入方案：该系统在用户端采用ADSL调制解调器，所有信息通过现有电话线连接到电话交换局前端ADSL解调设备进行解调，解调后的语音信息仍送入电话交换机，而数据信息送入ATM网络进行路由交换，可提供上行1Mbps、下行8Mbps的接入速率。ADSL接入的优点是可以利用现有的市内电话网和电话交换局的机房，缺点是它对线路的质量要求较高，ADSL的实际速度还要受到用户和电话分局的电话线长度和线路质量的影响，线路抵抗干扰的能力较差。由于宽带可扩展的潜力不大，ADSL不能满足今后日益增长的接入速率要求；只能成为过渡性产品。 HFC网络方案：在有线电视光缆与同轴缆混合网上，用户使用电缆调制解调器cable modem进行数据传输，可以实现上行3Mbps，下行10Mbps的宽带接入。HFC方案和ADSL接入方案的共同特点是利用已有的网络基础设施。但共同的缺点是带宽进一步扩展能力有限，而且无法建设独立的社区内部网络平台。 高速光纤接入方案：光纤具有容量大、抗干扰和不宜窃取等优点，这些优点决定了光纤接入必然替代过渡性的ADSL、CABLE MODEM及无线等其他成为宽带接入的主流趋势。 无线接入：无线接入是指从交换节点到用户终端或全部采用无线手段接入技术。其优点是开通快、维护简单、用户密集区成本低，改变了本地电信业务的传统观念。 选择哪一种更合适呢？主要应考虑与公用数据通信网之间的配合。由于国内电信部门对于广域网用户的质量上有待提高，因此，在充分考虑了可靠性性能价格比等因素下，应尽可能选用电信部门熟悉的产品及公用网型号相同的产品。二、 网络设备选型 在确定了系统的设计方案，进行软件、硬件设计后，需要进行设备选型。设备选型是网络工程中非常重要的一环，设备选型的好坏直接影响系统的实用性、稳定性、可靠性和系统的费用。21设备选型依据 主要是根据选型原则和选型标准，对不同厂家的产品的不同型号进行综合全面的比较，选择满足系统需求的、先进、性能价格比高的设备。智能建筑内部的综合局域网，作为一个完整的网络体系，即交换机、集线器和网络管理软件直选用同一厂商的产品，以便于用户使用、管理和维护。 设计一个计算机局域网，需要考虑因素很多。从技术角度而言，目前，以太网采用的传输介质已从细同轴电缆、粗同轴电缆几乎完全改变为非屏蔽双绞线和单模、多模光纤电缆，以大网传输速率也从过去的共享10Mbps上发展到10Mbps交换、100Mbps共享及交换正向1Gbps高速交换发展。ATM技术应用正在快速展开；并为以太网技术接轨而发展了局域网仿真技术，可以使以大网平滑地过渡到ATM。微机服务器也从最初的来自X86CPU和ISA总线、AT磁盘接口发展到今天的奔腾四代CPU、AGP总线，FASTWIDE SCSI-2磁盘接口。应用软件系统的种类更是数不胜数令人眼花缭乱。在这种局面下，为了从中选出最合适的产品来构成自己的计算机网络并满足应用需求，网络设计人员而要有多方面的知识，包括对新技术的深刻理解，对最新产品的广泛关注，以及对应用需求的准确把握。尤其是对应用需求的准确把握，应该是一个网络设计成功与否的关键。与应用需求脱钩，单纯追求最新技术。最快速度，脱离实际强调先进性，致使先进设备的能力不能得到充分发挥，等于浪费了资金。这一点必须得以充分注意。 在确定应用需求的前提下，设计一个网络需要考虑的主要方面包括布线、网络应用口确定、网络操作系统及服务器选程、网络拓补结构及运行枕率规划、数据安全性保障等几个大的方面。另外，网络设备及网络工作站的统一管理、远程用户介入、网络间互联也应十分重视。 目前主买的网络厂商有：3COM，IBM，BAY NETWORK，CABIETRON，CISCO，HP等公司，对于各个厂家的产品进行全面的比较，结合智能建筑的技术要求，具体情况。投资等多方面因素，选择性能价格比最高的产品。22 网络操作系统的选择 在网络应用项目确定后，网络应用软件也就基本选定。对于选择商品化应用软件的项目而言，因根据应用软件需要的操作系统环境来确定网络操作系统。 对于具有多种网络操作系统环境能力的应用软件，因通过对销售商的查询，确定这种软件在哪种操作系统上效果最佳，然后确定网络操作系统。通常情况下，某种应用软件虽然移植到了多种网络操作系统下，但只有在一种操作系统下优化的最好。那当然，如果服务器并不止提供一项服务，就必须根据所提供服务的重要程度，综合考虑和选择网络操作系统。 目前，网络上常府的操作系统主要是NOVELL公司的Netware，MICROSOFT公司的Windows，IBM公司的OS2，LAN SERVER和UNIX，LINUX。三、 服务器的选配31服务器的选择 目前服务器的选择余地比较大，主要从可靠性、IO性能等方面考虑。衡量服务器的可靠性主要根据服务器采用的技术。如冗余技术，电源、硬盘、内存、CPU、IO卡总线通道和故障在线修复技术等。IO性能等方面主要考虑文件服务性能，如IO并发操作能力。目前市场上有很多品牌的微机服务器系统，如CAMPAQ，IBM，HP等较大的微机厂商都推出了品质优异的K服务器产品。各厂家的服务器在主要功能上差距不大，但也有各自的特点。例如Compaq的PROLIANT系列服务器在WindowsNT下具有实现双机双工热备份的能力，二台服务器平时各自作为独立的服务器发挥作用，而当其中任意一台出现故障时，另一台服务器可以接替其工作继续运行。IBM的PC服务器在SMP方式时可以混合安装奔腾系列处理器，并且每个处理器都工作在备自的主频下而不会被降频使用。32 服务器资源配置 它要根据应用需求来确定，主要考虑的是内存容量、磁盘驱动器控制器标准、磁盘容量及容错方式等。内存的选择必须考虑网络操作系统及应用软件的要求。从操作系统的需求来说，如Netware操作系统下每100M硬盘容量最好配置4MB内存；WindowsNT基本内存最好确定在12MB以上，这样的才能保证网络操作系统正常运行。应用软件，尤其是目前流行的客户机服务器模式的应用软件，对服务器的内存要求也十分庞大，例如Lotus NOTES在Windows NT系统下运行，内存容量基本要求为48 MB，建议为64MB。客户机服务器模式的应用系统在保证基本需求外，增加的内存量可以提高运行效率，减少磁盘交换的压力。但内存的扩充也不能任意增加，因为服务器所用内存是为保证服务器运行良好而专门设计的，采用了许多高级的检错、纠错技术，所以价格大大高于微机的内存价格。33 磁盘驱动器控制器 日前主要有FAST SCSI、TWIDE SCSI二种标准，前一种传输速率为10Mbps，后一种为20Mbps。新的控制器标准还有ULTRA SCSI，传输速率可以达到40Mbps，还有WIDE-ULTRA SCSI-3的传输速率为240Mbps。选择哪一种标准的产品要根据投资能力和是否真正需要为准。对于小型应用、整体投资额不大、应用繁忙程度不高的环境，可以选择标准的控制器驱动器。对于高强度的磁盘应用，就应选用FASTWIDE SCSI-2标准的产品。34 磁盘容错方式 目前主要有磁盘镜像、磁盘双工和磁盘阵列技术。磁盘镜像使用一个控制器控制两个磁盘，写到磁盘和数据都要同时写入两个盘中，任意一个盘失效都不会影响数据的安全性。磁盘双工是使用两个控制器各控制一个磁盘，即在磁盘冗余基础上增加控制器冗余。磁盘阵列技术目前最广泛的是RAID5，冗余度小，阵列中任意一个盘失效都可以保持数据安全有效。在阵列技术上，各服务器主要厂家还都增加了在线增容技术，即不停机增加磁盘容量及RAID的SMART-2阵列控制器。Compaq公司还具有在线热备份方式：一个磁盘保持后备状态，当阵列中一个磁盘失效，后备盘立即启用，这样就可以在阵列中出现两个磁盘都损坏情况下也能保证数据安全。阵列技术的磁盘冗余度最小，但其控制器及所用的驱动器都比较昂贵。对于小型服务器，采用镜像技术是比较适宜的。镜像方式看上去冗余度达到了50%，但在小系统上，其综合性能价格比要比阵列式为佳。 在服务器整体容错方面可以选择的还有NETWARE SFT3双服务器镜像技术及前面提到的NT双机双工方式，SFT3是用2个配置完全相同的服务器，通过专用的服务器镜像卡连接起来，2个服务器运行时内存、磁盘系统全都保持同步状态，对外表现为一个服务器。当第一个服务器出现故障时，另一个服务器可以继续工作，用户丝毫感觉不到停顿，它通常用于对系统的不停机运行要求极高的场合。 由于网络技术与综合布线系统息息相关，这就要求在设计布线系统的同时就必须充分考虑到将来布置的计算机网络能否充分发挥综合布线的优点，在适当考虑网络系统的升级的前提下，选择合理的方案，避免硬件资源的冗余与浪费。肆、背景音乐系统设计方案一、公共广播系统概述 基于现代化大厦注重舒适、大方的办公环境的特点，现代化的智能大厦均设置公共广播系统。目前我们常谈论的公共广播系统包括两部分：公共区域的背景音乐系统和紧急事故广播。以下我们将根据各系统做具体陈述。1、公共区域的背景音乐系统优美、舒缓的音乐会带给人们精神上的快感，可以起到放松紧张的心情和消除疲乏的作用。在公共区域设置背景音乐，最早使用于星级酒店，用以创造舒适、和谐的氛围。随着人们文化素质的不断提高和思想意识的不断更新，现在对于公共区域背景音乐的使用已不再局限于大型的饭店及宾馆了，它已经被广泛的使用于所有的现代化建筑中（综合楼、写字楼、办公楼、大型娱乐设施、体育场馆、广场、商厦等）。根据使用地点的不同它要根据投资方的要求和场地具体功用作相应改变。根据以上括号中所举的使用场所的范例，大体分为以下两种方式：一般配置 主要应用于综合楼、写字楼、办公楼中。设计此种类型大厦要注意设置音量控制器，可以根据工作人员的需要对背景音乐的取舍和音量的大小作相应调节，有条件的场所还可设计可选节目，扩大收听效果。特殊配置a 针对于大型的娱乐设施可能不只设计一套音乐播放系统，要根据具体情况，在保证效果的情况下，在考察完现场情况后，再作出具体方案，但要注意环境的嘈杂程度。b 针对体育场馆、广场对于这种开阔的场所，要求考虑足够的声压级及合理的安装方式。 C针对商厦、宾馆商厦、宾馆的背景音乐系统是近些年兴起的，它的特殊之处在于要求系统可进行固定的循环广播和随意的广播和事件播放。最好可进行分区广播，并且在有要求的区域内播放本地音源，以创造特殊效果。根据上述分析，并结合甲方要求，本系统按照C方案进行配置设计。本系统的背景音乐系统分为两个部分：一、公共区域广播；二、客房广播。设计一套好的背景音乐系统，应由专门的技术人员根据设计师的最初意愿和投资方所选用的具体设备进行二次设计。投资方在选用设备时，应根据资金情况尽量选用性能稳定、使用寿命长的设备。2、紧急事故广播系统紧急事故广播在智能大厦的设计中，通常被列为消防自动控制的一个联动部分，而实际施工中它是作为公共广播的一部分进行的。在公共广播系统中消防广播具有绝对优先权，它的信号所到的扬声器应无条件畅通无阻，包括切断所有其它广播和处于开启和关断的音控器，相应区域内的所有扬声器应全功率工作。消防规范上有明文规定：消防广播应为N1形式。 设计中消防系统应提供给公共广播系统相应消防分区的各个节点信号与公共广播系统的消防界面相接，当消防系统向本系统发出二次确认后的报警区域信号时，本系统将不做任何单独确认执行该信号，并自动实现N1功能，同时自动启动已录好的广播信息或人工播放事故广播，另外消防分区控制器应还具有手动切换和全切两种功能，供用户根据消防系统的实际需要做相应安排。 综上所述，我们对公共广播做了一番较系统的论述，此番论述可提供给您对整个公共广播有一个总体了解，方便您作相应选择，仅供参考，不妥之处请不惜指教。设计依据GBJ4582高层民用建筑设计防火规范GBJ16-37建筑设计防火规范GBJ116-88火灾自动报警设计规范GBJ50166-92火灾自动报警系统施工及验收规范国家或行业批准的相关产品通用技术条件 3、设计说明公共广播系统共分两部分：1.背景音乐，2.紧急广播。本系统设计为-设置3套广播音乐节目，并能由消防系统强切为消防广播状态；消防广播按每层一个消防分区划分，音源采用一二人工呼叫话筒。以满足系统平时的功能要求，在特殊情况下由本地控制的功能要求。布置扬声器时，主要考虑的是整个由这些扬声器构成的音场尽可能均匀。我们主要的设计依据是选用的扬声器的辐射角度和天花板的估高。根据图纸，分为 -个区域。考虑到各个区的使用功能不同，将各区各层设为一个分区，共-个分区。并根据各个分区的具体情况，扬声器分为几路，由音量控制器控制每路音乐的强度。要求能够实现在平常时期能够在各层播放背景音乐，遇到火警等紧急情况时，能够按照N+1的功能（即某层发生火警，则呼叫区域应为该层及相邻层，地下层面发生火警，则呼叫区域为地下所有层及首层）进行呼叫。在各区域设置音控器，可根据办公需要设置音量大小。根据上述功能，在设备选型上选用了第一品牌的公共广播系统-，她提供各种各样的广播解决方案并提供品种齐全的话筒、放大器、扬声器、喊话筒、扩音管理系统，它们之间有完美的兼容性，已建立的系统可以随心扩展和升级。而根据业主的要求以及我们的设计思想，我们选用了与该系统配合的管理系统-SM30，该系统采用模块结构，可按客户的愿望和要求分配和控制音频讯号。插入式线路上有许多功能，也可按客户要求安排特殊功能。整套设备共用1套SM30主机,内置音乐输入模块、呼叫站呼入模块、分区模块，继电器控制模块等，分别实现音源输入、呼叫输入、分区
