雪峰农贸市场排洪沟改线工程项目可行性研究报告.doc

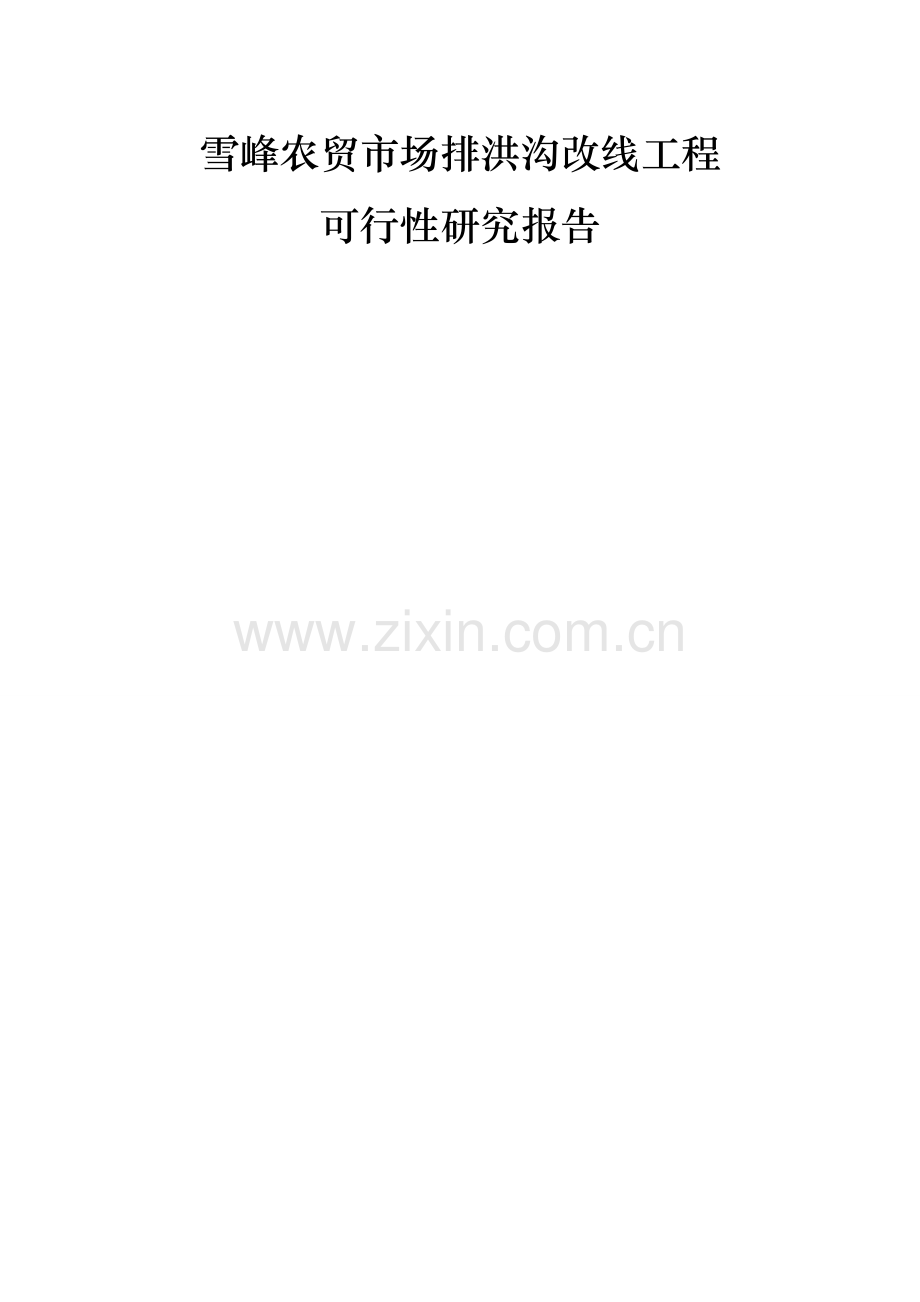

雪峰农贸市场排洪沟改线工程
可行性研究报告

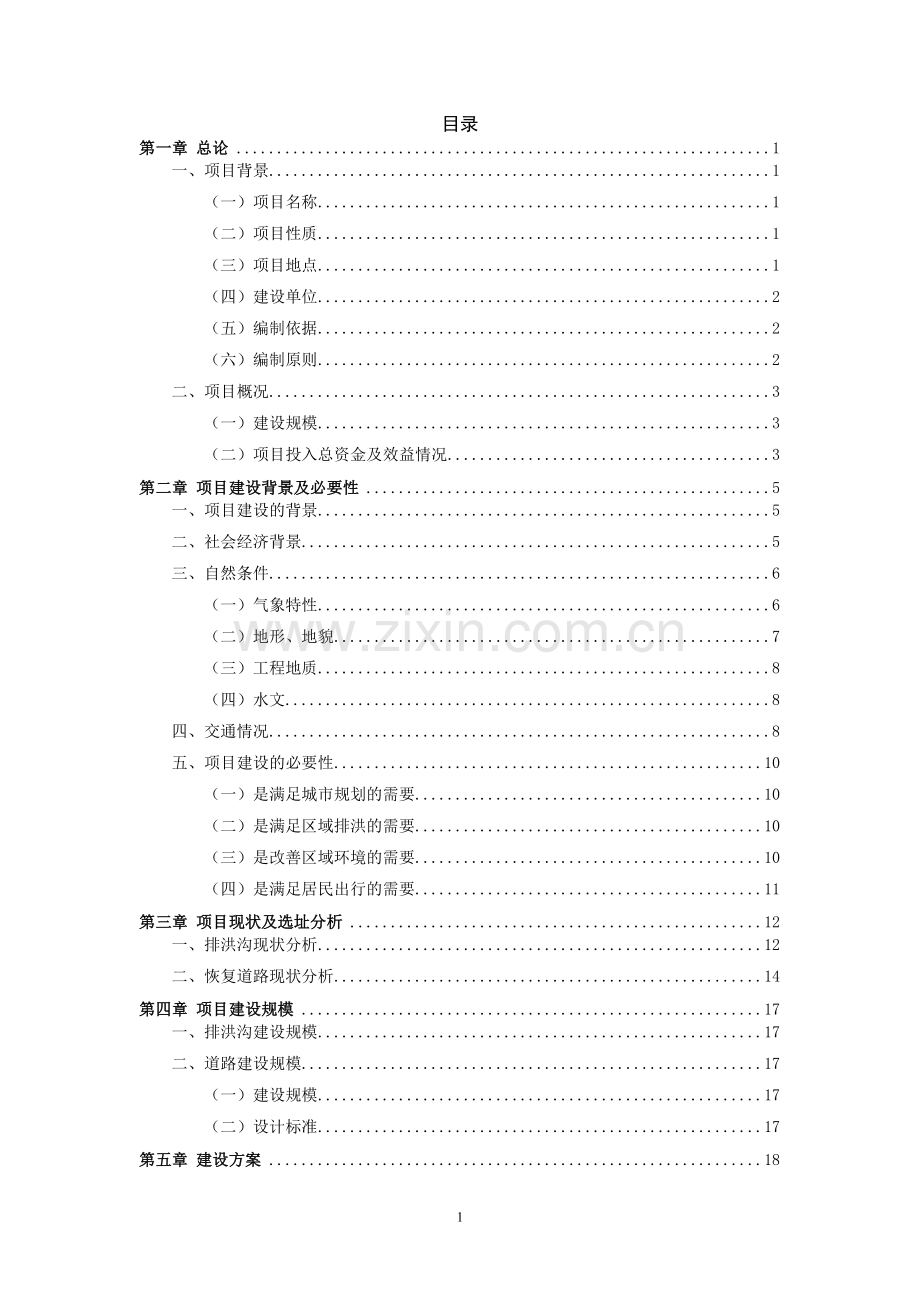

目录
第一章 总论 1
一、项目背景 1
（一）项目名称 1
（二）项目性质 1
（三）项目地点 1
（四）建设单位 2
（五）编制依据 2
（六）编制原则 2
二、项目概况 3
（一）建设规模 3
（二）项目投入总资金及效益情况 3
第二章 项目建设背景及必要性 5
一、项目建设的背景 5
二、社会经济背景 5
三、自然条件 6
（一）气象特性 6
（二）地形、地貌 7
（三）工程地质 8
（四）水文 8
四、交通情况 8
五、项目建设的必要性 10
（一）是满足城市规划的需要 10
（二）是满足区域排洪的需要 10
（三）是改善区域环境的需要 10
（四）是满足居民出行的需要 11
第三章 项目现状及选址分析 12
一、排洪沟现状分析 12
二、恢复道路现状分析 14
第四章 项目建设规模 17
一、排洪沟建设规模 17
二、道路建设规模 17
（一）建设规模 17
（二）设计标准 17
第五章 建设方案 18
一、排洪沟建设方案 18
（一）设计原则和依据 18
（二）水文计算 19
（三）工程等别 21
（四）改线排洪沟出口高程的确定及结构选择 23
（五）水力计算 24
（六）工程布置及断面设计 26
二、道路恢复方案 28
（一）设计依据及相关规范 28
（二）平面设计 29
（三）纵断面设计 30
（四）横断面设计 30
（五）路基设计 31
（六）路面设计 33
（七）市政管网设计 37
（八）路灯恢复设计 37
（九）拆除、改移工程 39
第六章 节能分析 43
一、市政路灯用电症状分析 43
二、能耗计算 44
（一）电能 44
（二）综合能耗 44
三、节能措施 45
（一）电容补偿 45
（二）关闭半数光源 45
（三）环形电感镇流器 46
（四）智能光源降压一稳压一调光技术 47
（五）可变功率镇流器 48
四、节能效果分析 48
第七章 环境影响评估 49
一、环境标准 49
（一）环境质量标准 49
（二）水污染物排放 49
（三）施工噪声 49
二、环境污染因素分析 49
（一）施工期环境影响因素分析 49
（二）营运期环境影响因素分析 50
三、主要污染防治对策及措施 51
（一）生态及景观环境 51
（二）噪声防治措施 52
（三）废气治理措施 52
（四）废水治理措施 52
（五）固体废物治理措施 53
四、环境评价 53
第八章 工程管理及劳动安全 54
一、排洪沟工程管理及劳动安全 54
（一）排洪沟工程管理 54
（二）排洪沟施工劳动安全 55
二、道路工程管理及劳动安全 57
（一）道路工程管理 57
（二）道路施工劳动安全 59
第九章 项目招投标管理 62
一、招投标相关法律依据 62
二、招标组织形式 62
三、招标方式 64
四、招投标相关要求 64
五、评标委员会的人员组成和资格要求 65
第十章 项目实施进度 67
一、建设工期 67
二、项目实施进度安排 67
三、项目实施进度表（横线图） 67
第十一章 投资估算 68
一、投资估算 68
（一）估算依据 68
（二）投资估算汇总表 68
二、资金筹措 74
第十二章 风险分析 75
一、项目主要风险识别 75
二、风险程度分析 75
三、防范风险的对策 76
第十三章 国民经济评价 77
一、经济评价的依据和内容 77
（一）评价依据 77
（二）评价的主要原则 77
（三）评价的主要内容 77
二、国民经济评价 78
（一）参数的确定 78
（二）评价指标的选择 79
（三）费用的调整和计算 82
（四）国民经济评价 86
（五）经济效益费用比（EBCR） 88
（六）费用效果分析 88
（七）国民经济敏感性分析 89
三、评价结论 89
第十四章 社会评价 91
第十五章 研究结论与建议 92
一、项目研究结论 92
二、建议 92
附图：1、排洪沟平面图
2、排洪沟纵断面图
3、排洪沟横断面图
4、盖板涵钢筋图
5、道路平面图
6、道路横、纵断面图
7、道路结构图

109

第一章 总论
一、项目背景
（一）项目名称
雪峰农贸市场排洪沟改线工程
（二）项目性质
改建
（三）项目地点
项目位于广元市雪峰村5组，恢复道路起点接原已改建春馨苑2号路与雪峰公墓路T字形交汇路口，终点位于森林花苑和规划市场附近，道路长度270米，排洪沟长度236.2米，排洪沟沿春馨苑2号东路上段（桥国路）布置。

（四）建设单位
广元市城建投资有限公司
（五）编制依据
1.《投资项目可行性研究指南》
2.《建设项目经济评价方法与参数》第三版
3.《广元市国民经济和社会发展第十二个五年规划》
4.《广元市城市总体规划（2010-2020）》
5.广元市控制性详细规划及调整资料
6.初步设计图
7.现场勘察调研情况
8.业主提供的其它基础资料
（六）编制原则
1、贯彻执行国家关于环境保护的政策，遵照国家颁布的有关法规、规范及标准；突出市政基础设施的重要作用。
2、遵循确保重点、兼顾一般，以及防汛和抗旱相结合、工程措施和非工程措施相结合的原则，充分考虑洪涝规律和上下游、左右岸的关系以及国民经济对防洪的要求，并与国土规划和土地利用总体规划相协调。
3、符合城市建设总体规划，满足城市发展的需要；做到交通与土地利用相协调；在城镇人口分布和用地布局有较大变动的情况下，随之进行必要的调整，依然能满足需要。
4、根据广元市近年来经济建设情况和国家经济的发展形势，结合广元市具体情况，本项目应形成合理的城镇市政基础配套设施，使配套更加完善、更加人性化。
5、本项目为改建项目，应结合项目给水、排水、电力、电讯、燃气等管线现状，考虑到可能的管线改移；道路设施应与沿线相关的各种市政管线设施修复统一规划，一并实施，避免重复施工；
6、依托干道系统，提升路网结构和功能，提高路网规划指标，均衡交通需求分布，将道路连接到各级路网体系，提高道路的通达能力。
二、项目概况
（一）建设规模
排洪沟沿春馨苑2号路东段公路布设，末端接至已建3*2排洪涵，沟道总长236.2m，采用3*1.2m的箱涵。
道路工程属于恢复道路，起点接原已改建春馨苑2号路与雪峰公墓路T字形交汇路口，终点位于森林花苑和规划市场附近，道路长度270米， 规划红线宽为12米，道路等级为城市支路，包含道路工程、照明工程、拆除工程、管线改移、排水工程等。
（二）项目投入总资金及效益情况
项目建设投资额为：600.03万元。
其中：
一、工程费用为458.44万元；
二、工程建设其它费用87.04万元；
三、预备费54.55万元。
四、资金筹措：财政配套资金。
2.国民经济评价
本项目内部收益率为11.7%，高于8%的社会折现率；在8%的社会折现率基础上项目的经济净现值为562.58万元；投资回收期为7.71年,投资回收期适中；经济效益费用比为1.14；说明本项目的国民经济评价指标较好，项目对国民经济的贡献是较大的。

第二章 项目建设背景及必要性
一、项目建设的背景
项目位于春馨苑四号路接驳口，该路口正北为森林花苑，西南为长虹东场时代楼盘与雪峰农贸市场，周边居民众多，车流量较大，雪峰农贸市场排洪沟为自然形成排洪沟，主要作用是排除山洪，但附近居民小组的生活污水、雨水通过自建暗沟也汇集于此。由于现有排洪沟为自然形成，裸露于地表，臭气蚊虫等不利因素长期困扰周边居民。并且影响了区域形象，对城市开发有不利影响，现决定将原有排洪沟填埋处理，为满足排洪需求，将雪峰农贸市场排洪沟改线。
二、社会经济背景
广元市位于四川省北部，地理座标在北纬31° 31‘至 32°56′，东经104°36′，至106°45′之间，北与甘肃省武都县、文县、陕西省宁强县、南郑县交界；南与南充市的南部 县、阆中市为邻；西与绵阳市的平武县、江油市、梓潼县相连；东与巴中市的南江县、巴州区接壤。幅员面积16314平方公里。
广元市经济发展较快，2013年全年实现地区生产总值（GDP）518.75亿元，比上年增长10.5%。其中，第一产业增加值94.31亿元，增长3.6%；第二产业增加值249.58亿元，增长13.8%；第三产业增加值174.86亿元，增长10.0%。一、二、三产业对经济增长的贡献率分别为6.80%、60.35%和32.85%，分别拉动经济增长0.71、6.34和3.45个百分点。
2013年三大产业结构由上年的19.6：47.0：33.4调整为18.2：48.1 ：33.7，第二产业和第三产业占比分别上升了1.1和0.3个百分点，第一产业占比下降了1.4个百分点。其中，工业增加值占GDP的比重由上年40.5%提高到41.5%，提升了1.0个百分点。
三、自然条件
（一）气象特性
据收集到的广元气象资料，工程区属亚热湿润季风气候区，气候温和，光照适宜，四季分明。
冬春季节，该区受北方冷空气影响，降水少。年内降水量多集中在夏季，常出现暴雨或大暴雨，引起山洪暴发，河水猛涨，造成洪涝灾害。其余的盛夏时间常为副热带高压控制，出现连晴高温天气，形成盛夏伏旱。进入秋季后，冷空气逐渐加强南下，而高原近地面仍为热低压控制，低压东侧的偏南气流与南下冷空气在盆周相持，因而成云致雨，造成秋涝。
据广元气象站观测资料表明：境内年均气温16.0℃,东西两侧山丘地区略低于清江河干流沿岸地带。年内气温最高在7月份，月平均气温26.3℃;最低气温在1月份，月平均气温4.6℃。霜期变化情况由北向南渐减，年平均无霜期260天。
年均降雨量1185.5mm，多年平均年降雨天数为153.4d，夏、秋季节 (6至9月) 受暖湿海洋气团控制，水气充足，降水显著增多；约占全年总降水量的75.6％，月降水以7月份最多，其中又以7月上旬为最大。冬季(11至3月)降水稀少，仅占全年总降水量的6%左右。降水年际变化较大，少水年不足丰水年的三分之一，易造成少水年大旱，丰水年多洪水。
区内夏秋季节气候湿润；年平均相对湿度在70%左右，7至10月份均在75%以上，最高可达到76.7%；1至3月份最低为60.3%，多年平均年蒸发量1483.6mm(20cm蒸发皿观测值)。
境内雾日在秋末冬初季节出现较多，年均雾日约在20d左右，主要发生在西南部的低山河谷地带。境内日照时数1389.1h，日照百分率为31%。
区境内大风常出现在每年春秋季节转换交替阶段。多年平均风速1.7m/s，最大风速28.7m/s，有时山口河谷达8～10级以上。每年3月至5月和10至11月，大风日数最多，持续时间一般16至18小时，最长时间3天。每年盛夏，雷雨时常伴阵性大风，但持续时间较短，风向多为N～E方向。
（二）地形、地貌
广元市位于四川盆地—青藏高原过渡地带，龙门山与大巴山南麓，为秦巴构造褶皱带。地势北高南低，海拔北部最高处为3837 米，逐渐倾斜至南部最低352 米，相对高差3485 米。嘉陵江、白龙江、东河、清江河等分别从北部、西北部、东北部入境，后汇入嘉陵江至重庆注入长江。市内支流密布，呈树枝状水系，阶地广布。广元市地形地貌明显分为：北部中山区、中部河谷平坝区和南部低山区三大地貌单元。拟建工程主要处于嘉陵江Ⅰ级阶地。
（三）工程地质
由于无地勘资料，根据已往工程施工情况， 该工程段由泥土粉砂土组成，基础开挖如果出现粉质粘土、软弱夹层、淤泥中的一种情况都必须进行换填，换填材料可用块石或砂砾石。
（四）水文
勘察区范围内属于嘉陵江水系，主要河流为嘉陵江主河道。根据嘉陵江上游新店子水文站实测资料分析计算，多年平均流量为202m3/s，多年平均径流量总量为63.6亿m3/s，相对多年平均径流深250mm。实测最大流量12800 m3/s，最小流量18.4 m3/s。降雨和径流在年季、年内以及区域上的分布不平衡。嘉陵江平水期水位461.20～462.00m，夏季汛期时水位暴涨，据广元市水电部门资料显示嘉陵江四桥50年一遇天然水位为475.02m。
四、交通情况
截止2012年底，全市公路总里程达17166公里。其中，高速公路374公里，国道（108线、212线）417公里，省道（105线、202线、302线）254公里，县道4166公里，乡道2459公里，村道9453公里。全市每百平方公里拥有公路105公里，每万人拥有公路55公里。现有等级公路11206公里，占公路总里程的65%，其中，二级及二级以上公路1351公里，占公路总里程的8%；现有高级、次高级路面公路7899公里，占公路总里程的46%。全市234个乡镇100%通公路，100%通油路或水泥路，占乡镇总数的100%。全市2499个行政村100%通公路，其中，有1414个行政村通油路和水泥路，占行政村总数的56.6%。全市公路基础设施呈现里程长、等级低、抗灾能力弱的特点。
截至2012年底，全市拥有营业性运输车21365辆。其中，货车17799辆、客车3606辆（其中包含出租汽车1193辆、城市公交车458台）。全市共有等级客运站116个，其中一级1个，二级站5个，三级站7个，四级站44个，五级站59个。有机动车驾驶员培训学校 16 所，其中，一级驾校5所，二级驾校11所。有汽车维修企业823家，其中，一类企业18家，二类企业100家，三类企业705家。全市开通道路客运班线739条。其中，跨省超长客运线路21条，跨市州客运线路93条，跨县区客运线路136条，县区境内客运线路489条。目前，全市境内232个乡镇和2212个行政村通客运班车。
全市有通航河流4条（嘉陵江、白龙江、东河、清江河），常年通航里程568.6公里。有白龙湖、升钟库区等大中型水库10座。有船乡镇78个，渡口187处（含24处无船渡口）。纳入海事机构登记或备案的船舶760艘，其中客、渡、旅游船舶243艘。
五、项目建设的必要性
（一）是满足城市规划的需要
由于广元市城镇化进程不断加快，基础设施建设已经跟不上城市的发展，根据新的城市规划，原有的排洪沟由于规划占地需要必须改建，因此对此沟道进行调整，达到既不影响项目区工程的实施，又能满足沟道行洪需要的目的。且现有的沟道由于淤积、堵塞严重，不能满足行洪要求，对当地居民的生产生活造成了严重的影响。
（二）是满足区域排洪的需要
雪峰农贸市场排洪沟为自然形成污水沟，附近居民小组的生活污水、雨水通过自建暗沟汇集于此，对排洪沟形成了堵塞，严重影响了区域排洪能力。改线后的排洪沟沿新建路段中线，通过箱涵形式引洪、污至春馨苑二号路段已建成排洪涵，从而彻底解决该区域的排洪问题。
（三）是改善区域环境的需要
由于附近居民小组的生活垃圾及污水流入了雪峰农贸市场排洪沟，对排洪沟淤积严重，恶臭难闻，尤其是夏日，蚊虫、臭气弥漫整个排洪沟沿线，脏乱差的环境已经影响到了周边居民生活，周边居民对此怨声载道；现状道路路面也有很多破损沉降，一到雨季对周边居民出行有较大影响，改建后的排洪沟采用开挖现状路面将箱涵埋至地下的并对现状道路进行重建，实实在在地解决了居民出行和环境问题，满足了居民的述求。
（四）是满足居民出行的需要
现状道路为6M砼路面，道路两侧为四组居民自建楼群，右侧为雪峰五组居民自建楼群。由于车流量及人流量较大，道路经常拥堵，且路面不堪重负形成了很多破损及沉降，一到下雨天路面积水严重，对周边居民出行有较大影响，现借排洪沟改线的契机，可以对道路进行改建，新建成的道路将更好的满足居民出行的需要。
第三章 项目现状及选址分析
一、排洪沟现状分析
雪峰农贸市场排洪沟位于森林花苑西南、长虹东场时代楼盘与规划市场附近，为自然形成污水沟，附近居民小组的生活污水、雨水通过自建暗沟汇集于此。由于现有排洪沟裸露于地面，部分生活生产垃圾也进入排洪沟，对排洪沟形成了堵塞淤积，对环境也造成了不良影响，对周边居民生活也产生了很大的不便。

现状排洪沟地理位置示意图

排洪沟现状图
二、恢复道路现状分析
雪峰农贸市场排洪沟拟改移于春馨苑2号东路上段（桥国路），春馨苑2号东路已经建成排洪沟，项目选址于此充分考虑到排洪沟的连接。现状路段原路面为6M砼路面，破损及沉降较多，道路狭窄，沿街零星可见给水井、电箱、消防栓、电信井等，经过排洪沟改移，可拓宽现状路面，改善区域交通情况，完善区域基础设施。

拟建地点示意图

拟建地点现状图
第四章 项目建设规模
一、排洪沟建设规模
排洪沟沿春馨苑2号路东段公路布设，末端接至已建3*2排洪涵，沟道总长236.2m，采用3*1.2m的箱涵。
二、道路建设规模
（一）建设规模
本次所研究的道路工程属于恢复道路，起点接原已改建春馨苑2号路与雪峰公墓路T字形交汇路口，终点位于森林花苑和规划市场附近，道路长度270米， 规划红线宽为12米，道路等级为城市支路，包含道路工程、照明工程、拆除工程、管线改移、排水工程等。
（二）设计标准
1）道路等级：城市支路
2）设计车速：20km/h；
3）地震基本烈度: VII度，动峰值加速度0.10g；
4）设计年限： 路面设计年限 15年。
5）交通等级：中型交通

第五章 建设方案
一、排洪沟建设方案
（一）设计原则和依据
1、基本依据
（1）实测工程河段地形图；
（2）《四川省中小流域暴雨洪水计算手册》，（1984年版）；
（3）相关工程地质资料；
（4）红线图及用地规划；
（5）《广元市城市总体规划（2010-2020）》川府函（2010）176号；
（6）现行国家和建设部有关工程建设标准、规范、规程。
2、设计原则与依据
（1）设计原则：
①沟线力求平顺，留有足够的行洪过水断面。
②尽量少占耕地、房屋、建筑物，使拆迁少，赔偿少。
③沟线布置要与该居民小区设计相结合；
④沟线布置尽量避开该地区内的建筑物。
（2）设计依据：
①《防洪标准》（GB50201-94）；
②《水利水电工程等级划分及洪水标准》（SL252-2000）；
③《城市防洪工程设计规范》（GB50805－2012）；
④《公路涵洞设计细则》（JTG D65-04-2007T）；
⑤ 其它有关现行规范、规程及相关规定。
（二）水文计算
该沟水文参数根据84版《四川省中小流域暴雨洪水计算手册》中的公式法确定，集雨面积及河道比降等根据区域1：1万地形图上量测确定。暴雨参数由手册查找取得。
广元市雪峰片区排洪沟按水利部《水利水电工程等级划分及洪水标准》（SL252-2000）及《防洪标准》（GB50201-94）规定，洪水标准按50年一遇设计。
1、本次设计洪水采用《四川省中小流域暴雨洪水计算手册》推理公式法进行计算设计洪水。
推理公式的基本关系式为：
=0.278ψiF=0.278ψF／
上式适用于全面产流条件下的全面汇流和部分汇流两种情况：
当全面汇流条件下：τ≤ ψ=1-（μ/s）1-n
当部分汇流条件下：τ＞ ψ=n(/)1-n
=[（1-n）s/μ]1/n

式中：——洪峰流量（m3/s）；
ψ——洪峰径流系数；
i——最大平均暴雨强度(mm/h)；
——暴雨雨力，即最大1小时暴雨量（mm/h）；
——暴雨公式的衰减指数；
F——集水面积（km2）；
τ——流域汇流时间（h）；
L——自出口断面沿主河道至分水岭的河流长度(公里)；
J——沿L的河道平均比降；
——流域汇流时间(小时)；
——当ψ=1的流域汇流时间（小时）；
——产流历时（小时）；
μ——产流参数，即产流历时内流域平均入渗强度（mm/h）；
m——汇流参数。
由于该工程段无实测水文资料，故采用中小流域暴雨洪水手册进行洪水计算，流域特征参数F、L、J，根据1：10000地形图进行量算，流域特征值量算成果表见下表。
沟道流域特征值表
沟道名称
集雨面积F（Km2）
主河道长度L（Km）
沟道平均比降J（‰）
雪峰排洪沟
0.22
1.02
0.08
2、计算流域特征参数θ=L/(J1/3*F1/4)=3.456。
3、汇流参数m
采用《四川省中小流域暴雨洪水计算手册》，盆地山区区经验公式计算：
θ=1～30时, m=0.318θ0.204
θ=30～300, m=0.055θ0.72
4、计算暴雨雨力S。
由于水文分析计算段控制集雨面积均小于100km2，故按n2进行试算，控制段历时为t=1-6h。

据上表参数查皮尔逊III曲线得KP值，按上述公式计算H值和S值，然后再按公式
汇流时间τ0=[0.383÷（m/θ×S1/4）]4/（4-n2）
产流系数μ=3.6F-0.19
洪峰径流系数ψ=1-1.1×μ÷S×τ0n2
流域汇流时间τ=τ0ψ-1/（4-n2）
洪峰流量Q=0.278ψiF=0.278ψS/τnF
计算时先采用n2试算，计算结果如下。
设计频率年洪水计算成果表
P(%)
n
S
μ
τ0
ψ
τ
洪峰QP(m3/s)
(mm/h)
(mm/h)
(h)
(h)
0.5
0.508
111.6
7.008
0.994
0.931
1.014
6.31
1
0.513
100.8
6.768
1.023
0.925
1.046
5.57
2
0.519
90.0
6.480
1.057
0.918
1.083
4.85
（三）工程等别
依据中华人民共和国《防洪标准》(GB50201-94)和《四川省河道管理范围内建设项目管理暂行办法》(川水发[2004]40号)的规定，设计河段位于广元市城区内，根据《城市防洪工程设计规范》（CJJ50-92）,因此确定其工程防洪标准时按城市的等级和防洪标准考虑，城市的防洪标准见下表
城 市 等 别
等级
重要性
非农业人口（万人）
防洪标准[重现期（年）]
Ⅰ
特别重要的城市
≥150
≥200
Ⅱ
重要的城市
150～50
200~100
Ⅲ
中等城市
50～20
100～50
Ⅶ
一般城镇
≤20
50～20
防 洪 标 准
城市等别
防洪标准（重现期:年）
河（江）洪、海潮
山洪
泥石流
一
≥>200
100-50
>100
二
200-100
50-20
100-50
三
100-50
20-10
50-20
四
50-20
10-5
20
防 洪 建 筑 物 级 别
城市等别
永久建筑物级别
临时性建筑物
主要建筑物
次要建筑物
一
1
3
4
二
2
3
4
三
3
4
4
四
4
4

综上所述，根据《防洪标准》（GB50201—94）、《水利水电工程等级划分及洪水标准》（SL252—2000）、《城市防洪工程设计规范》（GB50805－2012），按保护区的实际情况，结合其发展规划，保护区为一居民区，确定本次实施的工程其防洪标准为保持同广元市城区航红标准一致的50年一遇洪水重现期。
（四）改线排洪沟出口高程的确定及结构选择
经实地测量已建排洪沟的入口底板高程为491.9m，至泡石沟出口底板高程为488.29m，经推算已建排洪沟的比降为10‰，根据比降推算两条排洪沟顺接的底板高程为490.7m，而新建排洪沟入口高程为491.73m，新建排洪沟从入口到出口的比降有4.44‰，所以初步拟定新建排洪沟的比降为4‰，按照4‰的比降从下游向上游递推各桩号点高程。施工前应对涵洞进、出口底高程进行核实，如与设计高程出现偏差，应及时联系业主、监理及设计单位，并进行协商解决及设计调整。
根据实际情况，本次设计需要在排洪沟上修建道路，道路车流量较大，附近有规划市场，将来可能有重型货车通行，设计需要充分考虑到排洪沟的荷载。
改建沟道段采用盖板涵，与已建排洪沟相接，由于排洪沟起始端原始路面高程点过低，不能修建较深的涵洞，所以初拟尺寸为净宽3m，净高1.2m的盖板涵，具体设计见图纸。

盖板涵横断面图
（五）水力计算
1）沟底比降确定
由于该工程线路走向沿线已建与规划的建筑物、构筑物较多，须对其进行综合权衡考虑，确定工程的进出口高程与沟底比降。其主要因素有：
根据该项目区规划设计的回填高程，现以其回填高程进行排洪沟设计；
出口沟道高程已定，根据原已建排洪沟底板高程，确定该段沟道坡降为4‰.
（2）排洪沟（拟建工程段）水力计算
采用明渠均匀流量公式计算
Q-设计流量；
A-过水断面面积；
B-底宽；
H-水深；
C-谢才系数（）；
R-水力半径()；
X-湿周（X=B+2H）
i-底坡；
采用五十年一遇洪水重现期洪水流量为4.77m³/s，经过演算可得出盖板涵采用3*1.2型号，计算得出盖板涵过水深为0.73m，加上0.4m安全值，则采用3*1.2盖板涵能够满足五十年一遇洪水流量。
对已建3*2排洪沟过流能力复核，该工程段无实测水文资料，故采用中小流域暴雨洪水手册进行洪水计算，流域特征参数F、L、J，根据1：10000地形图进行量算，已建3*2排洪沟流域特征值量算成果表见下表。
已建排洪沟以上流域特征值表
沟道名称
集雨面积F（Km2）
主河道长度L（Km）
沟道平均比降J（‰）
P=2%（m³/s）
3*2排洪沟
0.31
1.02
43
6.46

新规划沟道五十年一遇洪水流量为4.77m³/s，已建3*2排洪沟五十年一遇洪水流量为6.46m³/s，故总流量为11.23m³/s。经水力计算已建排洪沟五十年一遇洪水流量11.23m³/s，过水深度为0.96m（水力计算成果见表5-5），所以已建排洪沟在新建盖板涵五十年一遇洪水汇入后仍能满足的过洪要求。
已建排洪沟水力计算成果表
流量Q（m³/s）
底宽b（m）
过水深度h（m）
比降J
n
11.23
3
0.96
0.01
0.018
（六）工程布置及断面设计
排洪沟全长236.2m，采用盖板涵，净宽为3m，净高为1.2m，基础墙身采用C25砼，底板为厚0.25mC25砼，盖板厚为0.35m，采用C35钢筋砼，沟道坡降采用i=4‰。

排洪沟平面图

盖板涵涵纵断面图
盖板涵横断面图
新建排洪沟与已建成排洪沟连接方式如下：

二、道路恢复方案
（一）设计依据及相关规范
1．业主方提供的地形图资料等
2.《城市道路设计规范》（CJJ 37-2012）
3.《公路路面基层施工技术规范》（JTJ 034-2000）
4.《公路沥青路面施工技术规范》（JTG F40-2004）
5.《城市道路工程设计规范》 (CJJ37-2012)
6.《城市道路路线设计规范 》(CJJ193-2012)
7.《城镇道路路面设计规范》 (CJJ169-2012)
8.《公路沥青路面设计规范》 (JTGD50-2006)
9.《无障碍设计规范》 (GB 50763-2012)
10.《城镇道路工程施工与质量验收规范》(CJJ1-2008)
11.有关各专业现行标准和规范。
（二）平面设计
该道路平面线型走向根据原道路走向及两边的居民住房确定，并按照《城市道路工程设计规范》的要求优化。
道路起点接原已改建春馨苑2号路与雪峰公墓路T字形交汇路口，向上延伸，规划红线宽为12米，全长270米，平面依据控规线性，满足规范要求，平面分为2个节点，为JD0（K0+019.146），JD1(K+098.907)，其中JDO转弯半径为185，JD1转弯半径为285。

道路恢复平面图
（三）纵断面设计
道路纵断面设计标高主要根据规划路网控制标高、现有道路标高、两侧建成区地坪标高及相交道路等控制性标高来确定。
道路纵向分2个节点，位于K0+80、K0+240，全线纵坡最大为1.867%，最小为0.45%，满足平包竖的基本原则，满足《城市道路设计规范》。

道路纵断面图
（四）横断面设计
道路横断面结合道路红线及交通流构成情况进行设计。根据以上原则和该片区控制性规划，对道路横断面设计如下：
本项目设计速度20km/h，功能定位于兼具交通服务功能和堤防功能的城市支路，机动车道横坡为1.5％，人行道横坡为1.5％，车行道3.5米x 2+人行道2.5米x 2=12米。沥青路面上面层考虑采用SBS改性沥青。

横断面图
（五）路基设计
1）路基设计高程为行车道中线对应处标高。
2）根据《城镇道路工程施工及质量验收规范》（CJJ 1-2008），路基两侧宽度各增加0.5m以保证路基两侧压实度，压实后进行边坡修整和低填浅挖路基，零填路基的地表处理及压实度过渡达到路床CBR值规范要求。
3）本工程段因修建排洪箱涵对路面进行开挖破坏，箱涵修建好后如低于路槽底标高须采用天然级配砂砾回填。填土较深路段按挖方及路基换填处理，挖方路基则需注意控制好机械挖方厚度，不要超挖，同时需预留碾压沉降高度。
4）根据现场勘查及原有道理地基情况，地基做如下处理：对于车行道宽度范围挖方路段需换填1米天然沙砾，填方路段填筑高度（算至路槽底）≤1米须超挖至1米，换填处天然沙砾。若填筑（换填）深度1米范围已达到天然沙砾层，则不再往下换填。换填处理横向为车行道+两侧各0.5米。人行道范围换填天然沙砾0.3米。具体以相应设计图纸为准。
5）由于道路两侧场地为规划用地及后期场平后场地标高与道路基本保持一致。边坡坡度填挖方分别为1:1.5与1：1。
6) 填方路基
（1）路基填方边坡
本道路填方边坡高度不大，一般情况下采用1：1.5自然放坡。
（2） 填方路基的基底处理
低填路段路面底以下0.8m范围内（路床）的填筑土采用沙砾石进行换填处理，在地表横坡大于1：5的斜坡地段，在路基填筑前要求原地面开挖成内倾坡度2%-4%，和宽度不小于2m的台阶。
填方路段清表后应在填筑前进行夯实，填前夯实厚度平均按0.1m计，由此引起的土方增量已在路基土石方数量表计列，施工时若基底松散土层厚度大于0.3m时，应翻挖再回填分层夯实。
8）路基填料
填方路基宜选用级配较好的粗粒土作为填料，角砾类土，碎石类土，砂类土，应优选作路床填料，细粒土可填于路堤底部，用不同填料填筑路基时，应分层填筑，每一水平层均应采用同类填料。
路堤填料，必须进行野外试验，不得使用淤泥，沼泽土、有机土、含草皮土、生活垃圾、树根和含有腐朽物质的土，液限大于50、塑性指数大于26，以及含水量超过规定的土，不得直接作为路基填料，应采取晾晒或掺入石灰（掺灰处理时采用掺8.0%石灰土处治后作为路基填料，处理后上、下路床压实度均不得小于95%）。固化材料等技术措施进行处理，经检查合格后方可使用。

道路结构图
（六）路面设计
1) 道路结构设计
鉴于广元地区的气候环境特征，并结合本项目交通特点及使用功能，本次工程沥青路面上面层考虑采用SBS改性沥青，其路面结构型式如下：
上面层：4cm 沥青混凝土SBS改性AC-13C 弯层值：23
下面层：6cm 中粒式沥青混凝土AC-20C 弯层值：25
基 层：20cm 5%水泥稳定碎石 弯层值：30
底基层：20cm 4%水泥稳定碎石 弯层值：48
垫层：60cm级配沙砾石垫层 弯层值：159
路床： 弯层值：410
人行道为:
面 层：5cmC30混凝土彩色砖
粘结层：3cmM7.5砂浆整平层
基 层：20cm 4%水泥稳定碎石层
2）路面排水
路面水通过路拱横坡及设置在路面边缘最低处雨水口汇集后排入雨水管。
3) 材料要求
沥青应采用符合“A级道路石油沥青技术标准”的沥青。
粗集料：采用符合“沥青面层用粗集料质量要求”的集料。
细集料：采用符合“沥青面层用细集料质量要求”的集料。含泥量必须小于3%。
矿粉：采用符合“沥青面层用矿粉质量要求”的矿粉。
石屑：采用符合“沥青面层用石屑质量要求”的石屑。
天然砂：采用符合“沥青面层用天然砂质量要求”的天然砂。
面层矿料配合时尽量使粗集料的用量靠近下限，矿粉的用量靠近高限，同时使空隙率接近低限。
A.改性沥青混凝土上面层AC-13C
沥青：为了保证沥青路面使用寿命，设计推荐采用热朔性丁苯橡胶SBS成品改性沥青，基质沥青采用90号A级道路石油沥青，沥青路用性能应满足技术要求。
粗集料：采用卵石碎石，用大型联合碎石机（反击破或冲击破）进行轧制，形状应接近立方体，最大粒径不宜超过层厚的1/2。粗集料应该洁净、干燥、无风化、无杂质，具有足够的强度和耐磨耗性。
细集料：可采用天然中粗砂和碎石加工时产生的部分石屑（加工时应加设3mm筛，将石屑分成3～6mm和0～3mm两部分使用）及专用设备加工的机制砂。细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配。
填料：沥青混合料的矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应除净。矿粉要求干燥、洁净，能自由地从矿粉仓流出。不得使用回收粉尘，为减少粉尘的排出量，在轧制碎石及机制砂时，应调整碎石机工艺，尽可能减少粉尘的排出量及采用洁净的材料轧制。抗剥落剂：当粗集料与沥青的粘附性不符合要求时，可掺加消石灰、水泥或用饱和石灰处理，同时在沥青中参加耐热、耐水、长期性能好的抗剥落剂。本次设计沥青混合料马歇尔试验采用的沥青抗剥落剂采用成都卡络胺118型，掺用数量为沥青重量的4‰。抗剥落剂的类型及掺加的剂量施工时可根据实际情况进行调整。
沥青混合料：根据国内已建沥青路面表面层的实际路用性能及经验，结合沥青路面的研究成果和发展趋势，以满足沥青路面的抗滑、密水、耐久、抗开裂及抗车辙等性能要求为原则。
B.中粒式沥青混凝土AC-20C
结构层
通过下列筛孔（方孔筛，mm）的质量百分率（%）
沥青用量（%）
31.5
26.5
19.0
16.0
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
AC-20C

100
90~100
78~92
62~80
50~72
45~56
16~44
12~33
8~24
5~17
4~13
3~7
4.0~6.0

项目
击实次数（次）
稳定度
（KN）
流值
（0.1mm）
空隙率
（%）
饱和度
（%）
动稳定度
（次/mm）
残留强度比（%）
残留稳定度（%）
要求
两面各75
>8
15~40
4~6
65~75
>1000
>75
>80
C.水泥稳定碎石
水泥：采用符合物理力学性能要求的普通硅酸盐水泥P.O32.5，初凝时间应大于4小时，终凝时间应大于6小时，水泥的物理性能及化学成分应符合现行的国家标准的规定。
碎石：采用沿线料场卵石轧制成的碎石，压碎值不得大于30%。集料中具有两个或两个以上的破碎面的比例不得小于50%。
砂：采用无污染的天然砂及碎石料加工过程中的细料部分，含泥量不大于3%。
水：采用不含油性及非酸性的水，水质应满足生活和施工用水要求。
混合料：水泥稳定碎石基层的配合比为集料：水泥＝96～9
