某10kv供电工程设计--开题报告+任务书.doc

论文（设计）题目：云锡俊园供电工程(10kV)

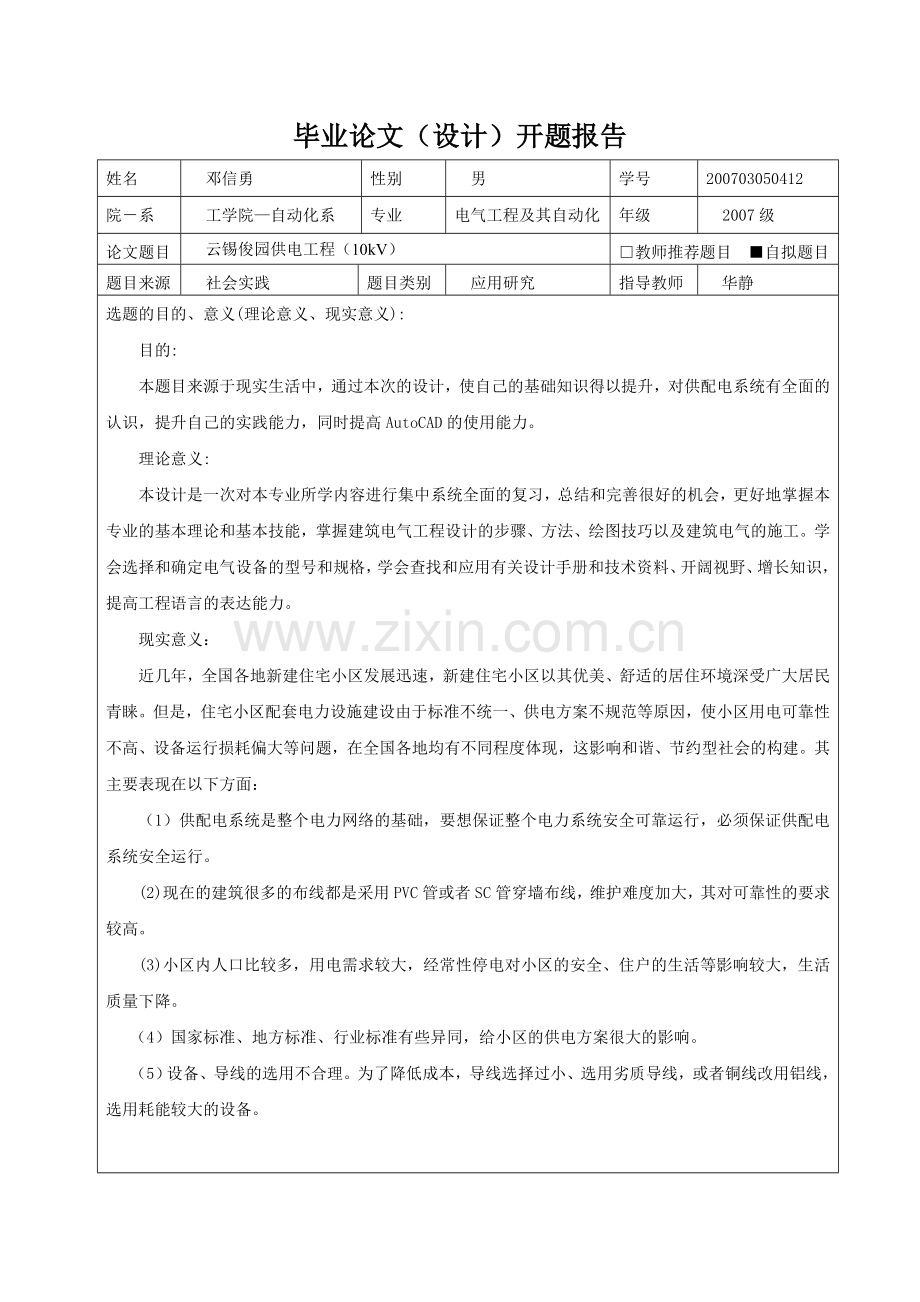

毕业论文（设计）开题报告
姓名
邓信勇
性别
男
学号
200703050412
院－系
工学院—自动化系
专业
电气工程及其自动化
年级
2007级
论文题目
云锡俊园供电工程（10kV）
□教师推荐题目 ■自拟题目
题目来源
社会实践
题目类别
应用研究
指导教师
华静
选题的目的、意义(理论意义、现实意义):
目的:
本题目来源于现实生活中，通过本次的设计，使自己的基础知识得以提升，对供配电系统有全面的认识，提升自己的实践能力，同时提高AutoCAD的使用能力。
理论意义:
本设计是一次对本专业所学内容进行集中系统全面的复习，总结和完善很好的机会，更好地掌握本专业的基本理论和基本技能，掌握建筑电气工程设计的步骤、方法、绘图技巧以及建筑电气的施工。学会选择和确定电气设备的型号和规格，学会查找和应用有关设计手册和技术资料、开阔视野、增长知识，提高工程语言的表达能力。
现实意义：
近几年，全国各地新建住宅小区发展迅速，新建住宅小区以其优美、舒适的居住环境深受广大居民青睐。但是，住宅小区配套电力设施建设由于标准不统一、供电方案不规范等原因，使小区用电可靠性不高、设备运行损耗偏大等问题，在全国各地均有不同程度体现，这影响和谐、节约型社会的构建。其主要表现在以下方面：
（1）供配电系统是整个电力网络的基础，要想保证整个电力系统安全可靠运行，必须保证供配电系统安全运行。
(2)现在的建筑很多的布线都是采用PVC管或者SC管穿墙布线，维护难度加大，其对可靠性的要求较高。
(3)小区内人口比较多，用电需求较大，经常性停电对小区的安全、住户的生活等影响较大，生活质量下降。
（4）国家标准、地方标准、行业标准有些异同，给小区的供电方案很大的影响。
（5）设备、导线的选用不合理。为了降低成本，导线选择过小、选用劣质导线，或者铜线改用铝线，选用耗能较大的设备。

选题的研究现状（理论渊源及演化、国外相关研究综述、国内相关研究综述）：
住宅小区的10kV电源根据小区所在地城市规划，可以采用电缆或者架空方式供电，若小区有一二级负荷且能够取到双电源的，采用双电源双式供电，宜采用开闭所（环网柜）和配电所方式实行环网供电。反之，则采用单电源加自备发电机方式，发电机只对重要负荷供电，采用末端切换方式。小区内部采用电缆线路。
在变压器的选择上，容量选小（500kVA或者630kVA），台数相应增加，一个配电室（箱式变电站）配置两台变压器，使用低压联络，低负荷时运行一台变压器，高负荷时同时运行。同时，由油浸式变压器逐步改为干式变压器，一方面 干式变压器与油浸式变压器相比,具有防火性能好,免维护,无污染,抗短路能力强,耐热能力强,安装方便等一系列优点，另一方面，干式变压器的价格比油浸式变压器要高.
考虑配网自动化发展，预留配网自动化通讯管孔、配网自动化设备装设位置及通讯线路位置。即居住小区内设置配电变压器，装设配电信息综合采集装置；集中表箱装设远程抄表装置，包括具有通讯接口的电能表、数据采集终端等，配网自动化系统与居住小区供配电设施同步建设投运。
住宅小区传统的供电方式是架空线路和台上、杆上变压器，致使小区空中如蛛网密布，再与绿化树木混在一起，事故频频发生，致使供电可靠性降低，且影响视觉效果。在人们对生活质量、生存环境要求越来越高的今天，采用箱式变电站（箱变）及埋设地下电缆构成供电系统，是当今住宅小区供电方案的理想选择。根据不同的建筑环境，箱变可以选择不同的造型和颜色， 既可以放在室内有能外在室内，安全美观。
继电保护装置由机电型、静态型继电保护装置向微机型继电保护装置迈进，自动无功补偿器也采用微机型无功自动装置。
为适应我国经济发展，建筑电气工程设计，首先应满足社会发展的需求，应具有创造性，要具有超前意识，以适应现在以及满足今后一段时间内的需求，并逐步向自动化智能化发展。

论文(设计)主要内容（提纲）：
1 设计说明书
1.1 负荷计算，确定变压器容量及无功补偿计算
1.2 变电所的选择
1.3 短路电流计算
1.4 高压设备及高低压母线的选择及校验
1.5 过电流保护
1.6 防雷接地
2 设计图纸
2.1 平面走势图
2.2 主接线图
2.3 电缆走势图
2.4 变压器安装图
2.5 接地装置图
2.6 电能表接线图

拟研究的主要问题、重点和难点:
电是看不见、摸不着的东西，它即可以造福人类，同时又会引起安全事故。目前，很多的用电都是不规范的，包括设计、设备、安装、使用。电力行业的标准有国家标准、地方标准、行业标准，设计过程中严格按照各种规范进行设计。重点在于设计要有超前意识，居民生活中洗衣、做饭等等都离不开电，生活水平的提升、用电量越来越大、必须保证该设计能够在10年内还能够运行，同时又不会出现大马拉小车的现象。
难点在于设计中怎样把握供电的经济性、安全性、可靠性的统一。

研究目标：
通过对其他小区的研究和相关规范的理解，设计出经济、可靠、安全的设计方案并画设计图纸。
研究方法、技术路线、实验方案、可行性分析：
以云锡俊园小区为对象，阅读其他小区的供配电设计方案，认真理解相关的设计规程、规范。观察小区的情况，研究小区的相关建筑设计图纸,以中国知网为平台，查阅相关资料，做出初步设计方案。根据开发商的意见和要求及其与供电公司签订的协议，对负荷进行统计，选择变压器容量，短路电流计算，选择一次设备，对变压器、线路设置保护，对设备和整个变电站防雷接地。

研究的特色与创新之处：
对负荷计算、短路电流计算、导线的选择等用浩辰和天正电气来辅助设计。采用软件进行计算，可以简化计算，准确率搞，软件里面本身有电气设备图、作图比较方便。
进度安排及预期结果：
序号
工作内容
所需时间（周）
1
熟悉毕业设计内容，查资料，做出初步设计方案，准备开题报告
2周
2
到现场了解小区情况，收集资料，准备进行详细设计
1周
3
根据初步设计，查阅资料，进行详细设计（含图纸绘制、设备选型、撰写设计说明书等）
12周
5
整理毕业设计，查缺补漏，准备答辩
2周
预期结果
1、设计明书部分：10000字以上
2、设计图纸（11张）
参考文献：
[1] GB50053-94,10kV及以下变电所设计规范[S].
[2] 朱元庆,商文怡.建筑电气设计基础知识[M].北京:中国建筑工业出版社,1990.
[3] 戴延年.建筑电气设计与应用[M].北京:中国水利水电出版社,1992.
[4] 陈志新,李英姿.现代建筑电气技术与应用[M].北京:机械工业出版社, 2001.
[5] 刘国林.综合布线[M].上海:同济大学出版社,1999.
[6] 唐海.AUTOCAD建筑工程设计绘图[M].北京:清华大学出版社,1998.
[7] 俞丽华,朱桐城.电气照明[M].上海:同济大学出版社,1991.
[8] 张言荣,赵法起.智能建筑综合布线技术[M].北京:中国建筑工业出版社, 2003.
[9] 刘介才.供配电技术[M].北京:机械工业出版社,2000.
[10] 苏文成.工厂供电[M].北京:机械工业出版社,1990.
[11] GB50052-1995,供配电系统设计规范[S].
[12] GB50060-1992,3–110KV高压配电装置设计规范[S].
[13] GB/T4728-1996–2000,电气简图用图形符号[S].
[14] GB/50034-2004,建筑照明设计标准[S].
[15] JGJ16-2008,民用建筑电气设计规范[S].
[16] GB/50217-2007,电力工程电缆设计规范[S]

指导教师意见：

指导教师签名：
年 月 日
答辩小组意见：

组长签名：
年 月 日
备注：1、题目来源栏应填：教师科研、社会实践、实验教学、教育教学等；2、题目类别栏应填：应用研究、理论研究、艺术设计、程序软件开发等。
本科生毕业论文（设计）任务书
姓名
邓信勇
性别
男
学号
200703050412
院－系
工学院-自动化系
年级
2007级
专业
电气工程及其自动化
指导教师
华静
职称
讲师
论文题目
云锡俊园供电工程（10kV）
一．研究的主要内容
1、研究目标
通过对其他小区的研究和相关规范的理解，设计出经济、可靠、安全的设计方案并画设计图纸。

2、论文(设计)主要内容（提纲）
1 设计说明书
1.1 负荷计算，确定变压器容量及无功补偿计算
1.2 变电所的选择
1.3 短路电流计算
1.4 高压设备及高低压母线的选择及校验
1.5 过电流保护
1.6 防雷接地
2 设计图纸
2.1 平面走势图
2.2 主接线图
2.3 电缆走势图
2.4 变压器安装图
2.5 接地装置图
2.6 电能表接线图

3、拟研究的主要问题、重点和难点
二．有关要求
1．应收集的资料及主要参考文献
[1] GB50053-94,10kV及以下变电所设计规范[S].
[2] 朱元庆,商文怡.建筑电气设计基础知识[M].北京:中国建筑工业出版社,1990.
[3] 戴延年.建筑电气设计与应用[M].北京:中国水利水电出版社,1992.
[4] 唐海.AUTOCAD建筑工程设计绘图[M].北京:清华大学出版社,1998.
[5] 刘介才.供配电技术[M].北京:机械工业出版社,2000.
[6] 苏文成.工厂供电[M].北京:机械工业出版社,1990.
[7] GB/50034-2004,建筑照明设计标准[S].
[8] JGJ16-2008,民用建筑电气设计规范[S].
[9] GB/50217-2007,电力工程电缆设计规范[S]

2．外文翻译要求
根据需求对部分内容进行双语说明，如封面、摘要等。语法正确、条理清晰

3、论文撰写(设计)要求
(1) 按照红河学院论文设计规范完成说明书的编写。
（2）设计图纸设计成A3图纸。

三．毕业论文（设计）进度安排
1、研究方法、技术路线、实验方案
以云锡俊园小区为对象，阅读其他小区的供配电设计方案，认真理解相关的设计规程、规范。观察小区的情况，研究小区的相关建筑设计图纸,以中国知网为平台，查阅相关资料，做出初步设计方案。根据开发商的意见和要求及其与供电公司签订的协议，对符合进行统计，选择变压器容量，短路电流计算，选择一次设备，对变压器、线路设置保护，对设备和整个变电站防雷接地。

2、进度安排及预期结果
序号
工作内容
所需时间（周）
1
熟悉毕业设计内容，查资料，做出初步设计方案，准备开题报告
2周
2
到现场了解小区情况，收集资料，准备进行详细设计
1周
3
根据初步设计，查阅资料，进行详细设计（含图纸绘制、设备选型、撰写设计说明书等）
12周
5
整理毕业设计，查缺补漏，准备答辩
2周
预期结果
1、设计明书部分：10000字以上
2、设计图纸（11张）

三．任务执行日期
自 年 月 日起，至 年 月 日止。
学生(签名)： 指导教师(签名)：
学院领导(签名)：
学院（公章）
年 月 日
