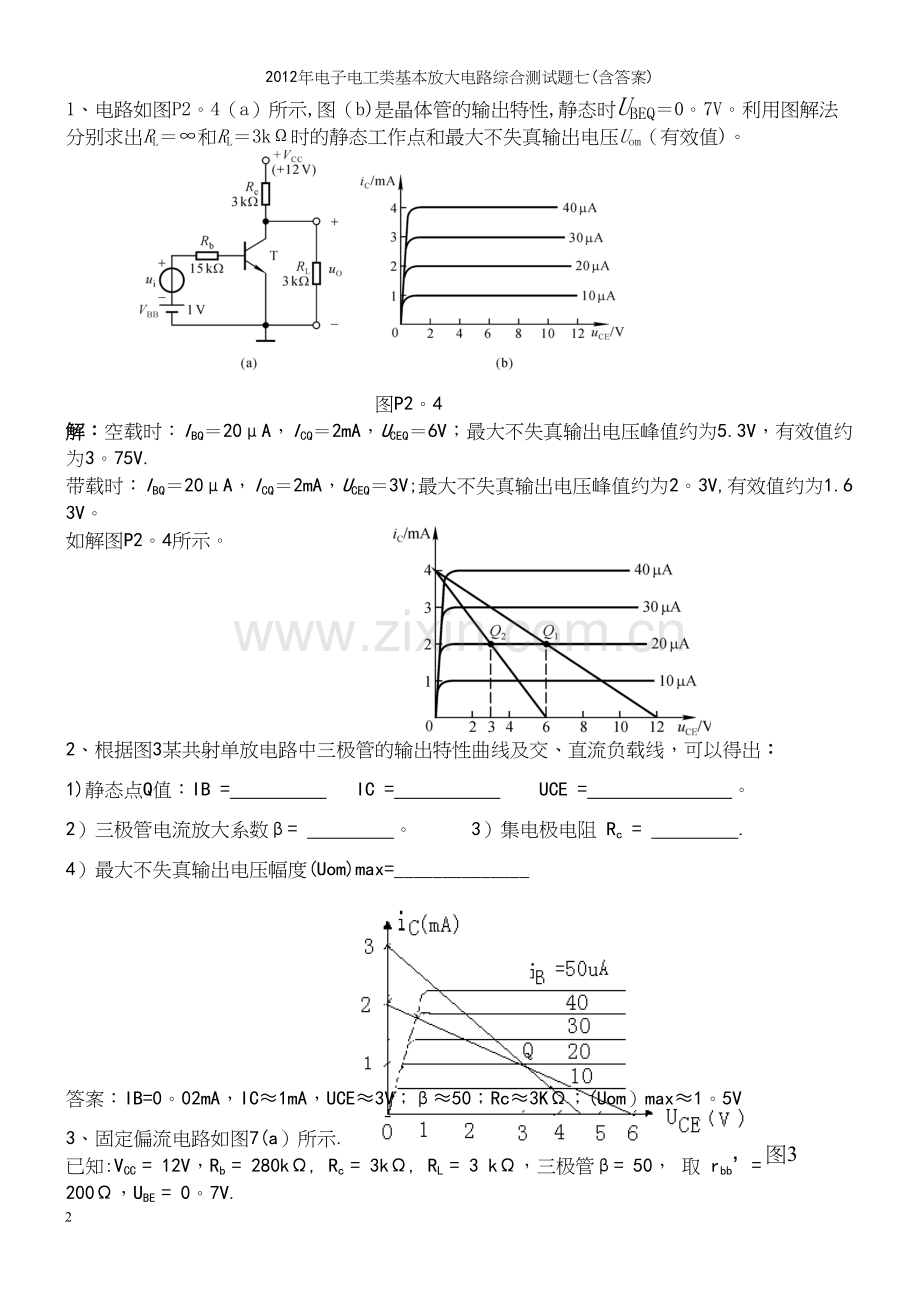

2012年电子电工类基本放大电路综合测试题七(含答案) 2012年电子电工类基本放大电路综合测试题七(含答案) 编辑整理: 尊敬的读者朋友们: 这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2012年电子电工类基本放大电路综合测试题七(含答案))的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。 本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快 业绩进步,以下为2012年电子电工类基本放大电路综合测试题七(含答案)的全部内容。 12 1、电路如图P2。4(a)所示,图(b)是晶体管的输出特性,静态时UBEQ=0。7V。利用图解法分别求出RL=∞和RL=3kΩ时的静态工作点和最大不失真输出电压Uom(有效值)。 图P2。4 解:空载时:IBQ=20μA,ICQ=2mA,UCEQ=6V;最大不失真输出电压峰值约为5.3V,有效值约为3。75V. 带载时:IBQ=20μA,ICQ=2mA,UCEQ=3V;最大不失真输出电压峰值约为2。3V,有效值约为1.63V。 如解图P2。4所示。 2、根据图3某共射单放电路中三极管的输出特性曲线及交、直流负载线,可以得出: 1)静态点Q值:IB = IC = UCE = 。 2)三极管电流放大系数β= 。 3)集电极电阻 Rc = . 4)最大不失真输出电压幅度(Uom)max=______________ 图3 答案:IB=0。02mA,IC≈1mA,UCE≈3V;β≈50;Rc≈3KΩ;(Uom)max≈1。5V 3、固定偏流电路如图7(a)所示. 已知:VCC = 12V,Rb = 280kΩ, Rc = 3kΩ, RL = 3 kΩ,三极管β= 50, 取 rbb’= 200Ω,UBE = 0。7V. 求:(1)静态工作点Q;(2)求电压增益 Au ; (3)假如该电路的输出波形出现如图7(b)所示的失真,问是属于截止失真还是饱和失真?调整电路中的哪个元件可以消除这种失真? 如何调整 ? 图7(b) 图7(a) 答案:(1)IB≈0。04mA,IC≈IE≈2mA,UCE≈6V (1) rbe≈963Ω, RL’≈1。5 KΩ, Au≈—78 饱和失真,调节偏流电阻Rb,增大阻值 4、射极偏置电路如图8所示。已知: VCC = 12V,Rb1 = 2。5kΩ, Rb2 =7。5kΩ,Rc = 2kΩ, Re = 1kΩ, RL = 2kΩ,三极管 β = 30,取rbb’= 300Ω, UBE = 0.7V.求:(1)静态工作点Q;(2)电压增益Au;(3)电路输入电阻Ri和输出电阻Ro 图8 答案: (1)VB≈3V, IC≈IE≈2.3mA, IB≈0。077mA, UCE≈5.1V (2)Ri≈483Ω,Ro≈RC = 2KΩ (3)rbe≈650Ω, RL’≈1 KΩ, Au≈-46.2 5、放大电路如图(a)所示,晶体管的输出特性和交、直流负载线如图(b)所示。已知,。试求: (1)电路参数、、的数值. (2)在输出电压不产生失真的条件下,最大输入电压的峰值。 图(a)                                    图(b)  【解题过程】 (1)从输出特性和直流负载线可以看出,,,,        .由交流负载线可看出最大不失真输出电压幅值受截止失真的限制,输出电压幅值的最大值         由   可以算出     由  可以算出     由   可以算出 (2)由图 (b)看出         ,, 则                                所以   输出电压不产生失真时的最大输入电压的峰值 6、某放大电路如图(a)所示图示。已知图中,,,,,,,,,,。晶体管T的、,。试求:    (1)电路的静态工作点 和 ;    (2) 输入电阻及输出电阻;                     (3)电压放大倍数及   图(a) 【解题过程】     (1) 由图(a)可知,该电路是能够稳定静态工作点的分压式偏置共射极放大电路.画出放大电路的直流通路如图(b)所示。根据戴维宁等效电路法 图(b)                  图(c) 将放大电路的直流通路中的输入回路(包括、、)进行戴维宁等效,其等效电路如图(c)所示。图中: 写出输入回路的电流方程有                由上式,可得 (2) 为了计算电路的动态指标,画出放大电路的微变等效电路,如图(d)所示。 图(d)       由于                  故输入电阻 根据输出电阻Ro的定义,令Us = 0,移去RL,且在原来接RL处接入电压源u,设流入输出端口的电     流为i.可画出求放大电路的输出电阻的等效电路如图(e)所示。 图(e)     由于Us = 0,且因为受控电流源,当rce可以忽略时,为恒流源,等效内阻为“∞”,故:                      (3)      7、.电路如图(a)所示。电路参数为:-VCC=-12V、 RC=2kΩ、RB=360kΩ;晶体管T为锗管,其==60、rbb’=300Ω;电容器C1=C2=10μF、负载电阻RL=2kΩ。试求:     (1)  电路的静态工作点IBQ、ICQ 及UCEQ值;     (2)  电路的动态指标Au、Ri、Ro及Uopp值。    图(a) 【解题过程】     (1) 先画出直流通路,如图(b)所示。由图可知:            图(b) (2) 画出放大电路的微变等效电路,如图(c)所示.其中: 图(c)     由微变等效电路可求得     再画出求Ro的等效电路如图(d)所示。得: 图(d)     又因为     故 8、 电路如图所示。晶体管T为3DG4A型硅管,其、rbb’=80Ω。电路中的VCC=24V、RB = 96kΩ、RC =RE=2。4kΩ、电容器C1、C2、C3 的电容量均足够大、正弦波输入信号的电压有效值Ui=1V。试求: (1)  输出电压Uo1、Uo2的有效值; (2)  用内阻为10kΩ的交流电压表分别测量uo1、uo2时,交流电压表的读数各为多少? 【解题过程】     (1)                                                                (2)   设表内阻为RL,则                                       由以上计算结果可见,信号由发射极输出时,因电路输出电阻小而带负载能力强。 【常见错误】 9、单级放大电路如图所示,已知Vcc=15V,,,, 此时调到,,,,,,晶体管饱和压降UCES为1V,晶体管的结电容可以忽略。试求:     (1)静态工作点,:     (2)中频电压放大倍数、输出电阻、输入电阻;     (3)估计上限截止频率和下限截止频率;     (4)动态范围=?输入电压最大值Ui p=?     (5)当输入电压的最大值大于Ui p时将首先出现什么失真? 【相关知识】 (1)共射极放大电路。     (2)放大电路的频率特性。 【解题过程】 (1)采用估算法求解静态工作点。由图可知           故     (2)利用微变等效电路法,求解放大电路的动态指标。                   (3)当电路中只有一个惯性环节时,电路的截止频率可以表示为,其中 为电容    所在回路的等效电阻.     在高频区,根据题意,晶体管的结电容可以忽略,影响电路上限截止频率的电容只有负载等效电     容。故电路的上限截止频率为     在低频区,影响下限截止频率的电容有、和。可以分别考虑输入回路电容(、)和     输出回路电容()的影响,再综合考虑它们共同作用时对电路下限截止频率的影响。     只考虑输出回路电容时     只考虑输入回路电容和时,为了简化计算,忽略偏置电阻及射极电阻的影响,把射极旁路电     容折算到基极回路,则有         由于,所以电路的下限截止频率为     (4)由于,即电路的最     大不失真输出电压受截止失真的限制,故电路的动态范围     输入电压最大值     (5)由上述分析可知,当输入电压的最大值大于U ip时,电路将首先出现截止失真。 10、电路如图所示,晶体管导通时UBE=0。7V,β=50。试分析uI为0V、1V、1.5V三种情况下T的工作状态及输出电压uO的值。 【解题过程】     (1)当VBB=0时,T截止,uO=12V。     (2)当VBB=1V时,因为 μA     所以T处于放大状态。     (3)当VBB=3V时,因为 μA     所以T处于饱和状态。 11、电路如图所示,晶体管的β=100,UBE=0.7 V,饱和管压降UCES=0.4 V;稳压管的稳定电压UZ=4V,正向导通电压UD=0.7 V,稳定电流IZ=5 mA,最大稳定电流IZM=25 mA。试问: (1)当uI为0 V、1。5 V、25 V时uO各为多少? (2)若Rc短路,将产生什么现象? 【解题过程】 (1)当uI=0时,晶体管截止;稳压管的电流     在IZ和IZM之间,故uO=UZ=4 V。     当uI=15V时,晶体管导通,基极电流     假设晶体管工作在放大状态,则集电极电流     由于uO>UCES=0。4 V,说明假设成立,即晶体管工作在放大状态。     值得指出的是,虽然当uI为0 V和1。5 V时uO均为4 V,但是原因不同;前者因晶体管截止、稳压管     工作在稳压区,且稳定电压为4 V,使uO=4 V;后者因晶体管工作在放大区使uO=4 V,此时稳压     管因电流为零而截止。     当uI=2.5 V时,晶体管导通,基极电流     假设晶体管工作在放大状态,则集电极电流     在正电源供电的情况下,uO不可能小于零,故假设不成立,说明晶体管工作在饱和状态。     实际上,也可以假设晶体管工作在饱和状态,求出临界饱和时的基极电流为     IB=0。18 mA>IBS,说明假设成立,即晶体管工作在饱和状态。     (2)若Rc短路,电源电压将加在稳压管两端,使稳压管损坏。若稳压管烧断,则uO=VCC=12 V。     若稳压管烧成短路,则将电源短路;如果电源没有短路保护措施,则也将因输出电流过大而损坏
