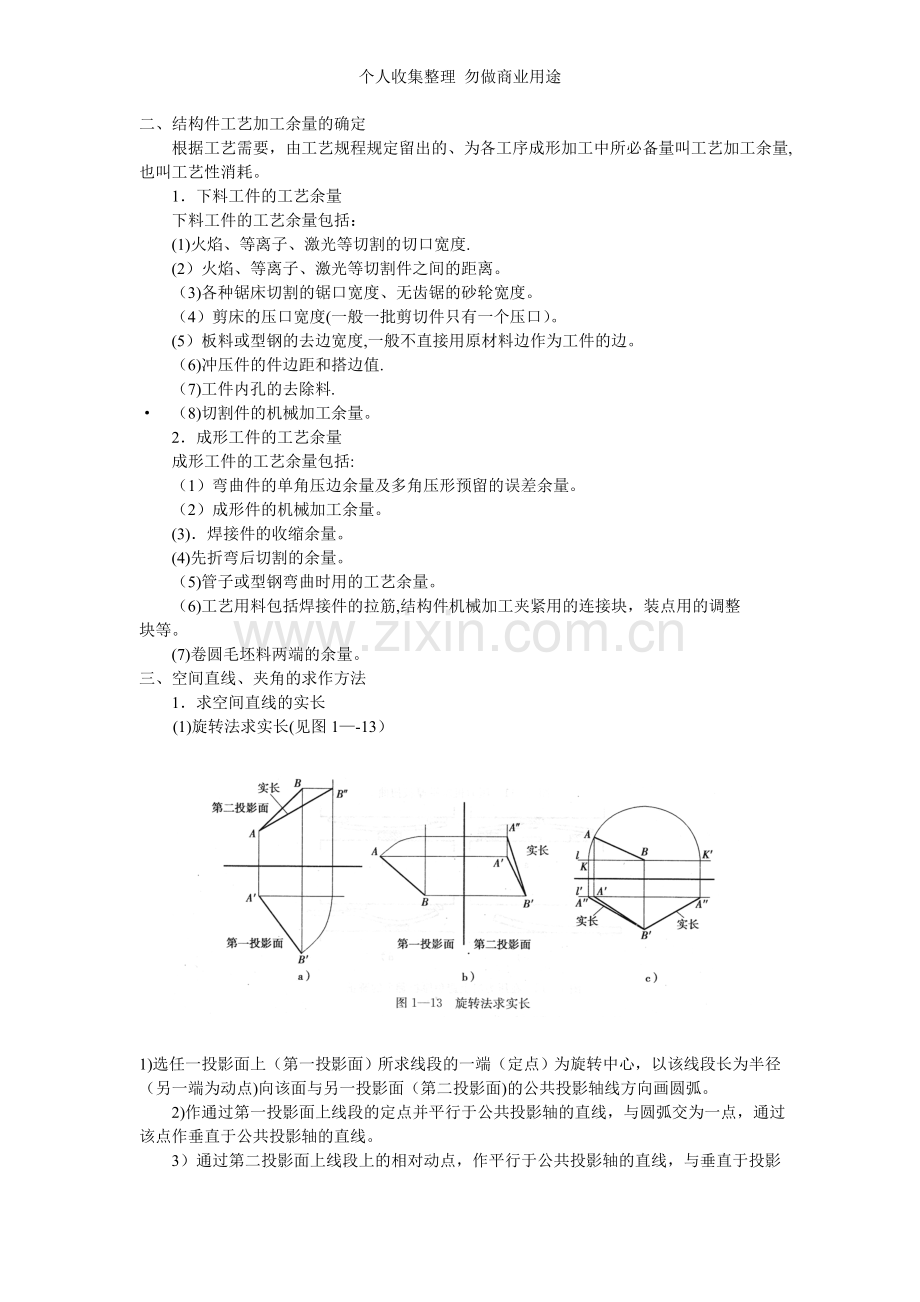

结构件工艺加工余量的确定.doc_第1页
第1页 / 共2页
结构件工艺加工余量的确定.doc_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、个人收集整理 勿做商业用途二、结构件工艺加工余量的确定 根据工艺需要,由工艺规程规定留出的、为各工序成形加工中所必备量叫工艺加工余量,也叫工艺性消耗。 1下料工件的工艺余量 下料工件的工艺余量包括: (1)火焰、等离子、激光等切割的切口宽度. (2)火焰、等离子、激光等切割件之间的距离。 (3)各种锯床切割的锯口宽度、无齿锯的砂轮宽度。 (4)剪床的压口宽度(一般一批剪切件只有一个压口)。 (5)板料或型钢的去边宽度,一般不直接用原材料边作为工件的边。 (6)冲压件的件边距和搭边值. (7)工件内孔的去除料. (8)切割件的机械加工余量。 2成形工件的工艺余量 成形工件的工艺余量包括: (1)

2、弯曲件的单角压边余量及多角压形预留的误差余量。 (2)成形件的机械加工余量。 (3)焊接件的收缩余量。 (4)先折弯后切割的余量。(5)管子或型钢弯曲时用的工艺余量。 (6)工艺用料包括焊接件的拉筋,结构件机械加工夹紧用的连接块,装点用的调整块等。 (7)卷圆毛坯料两端的余量。三、空间直线、夹角的求作方法 1求空间直线的实长(1)旋转法求实长(见图1-13) 1)选任一投影面上(第一投影面)所求线段的一端(定点)为旋转中心,以该线段长为半径(另一端为动点)向该面与另一投影面(第二投影面)的公共投影轴线方向画圆弧。 2)作通过第一投影面上线段的定点并平行于公共投影轴的直线,与圆弧交为一点,通过该

3、点作垂直于公共投影轴的直线。 3)通过第二投影面上线段上的相对动点,作平行于公共投影轴的直线,与垂直于投影轴的直线相交于一点。 4)连接该点与第二投影面线段上相对定点,该线段长度即为所求线段的实长. 例1-3 如图l一13c所示,已知直线段AB的两面投影,用旋转法求实长。 解:过B点和A点分别作平行于投影轴的直线l和l,以B为圆心、BA为半径作半圆弧,与直线l交于K、K点。过K、K点向下作垂线,与直线l交于两点均为A”点.连接BA,BA即为直线段AB的实长。 (2)三角形法求实长(见图114) 1)任选一投影面(第一投影面)上的线段为一直角边. 2)以第二投影面上、线段两端点与两投影面公共投影

4、轴的距离差为另直角三角形。 3)作出的直角三角形的斜边即为所求线段的实长。例14 如图114b所示,已知直线段AB的两面投影,用直角三角形法求实长.解:过B点作平行于投影轴的直线l,与A、A点的投影线交于K点,过A点作垂直于AB的直角线l,以A为圆心,以AK为半径画圆弧交直角线l于两点均为A”,连接BA”,BA”即为直线段AB的实长。 2求空间相交直线或空间两平面的夹角 掌握空间两直线在空间夹角的求法,同样可以求出空间两平面的夹角,但必须满足下列条件:如果两直线分别被两平面包含,在其交点处又同时垂直于两平面的相交直线,则两直线的夹角即为两平面的夹角。如图1-15所示,直线AB、AC相交于A点并给出两面投影,求 BAC的方法如下: (1)画图法 1)连接BC和BC。 2)分别求出AB、BC、AC实长. 3)用各边实长画出三角形实形,量出BAC(2)计算法1)根据给出的条件,求出各边长。2)用余弦定理求出所需角度。a=b+c2bccosBAC
