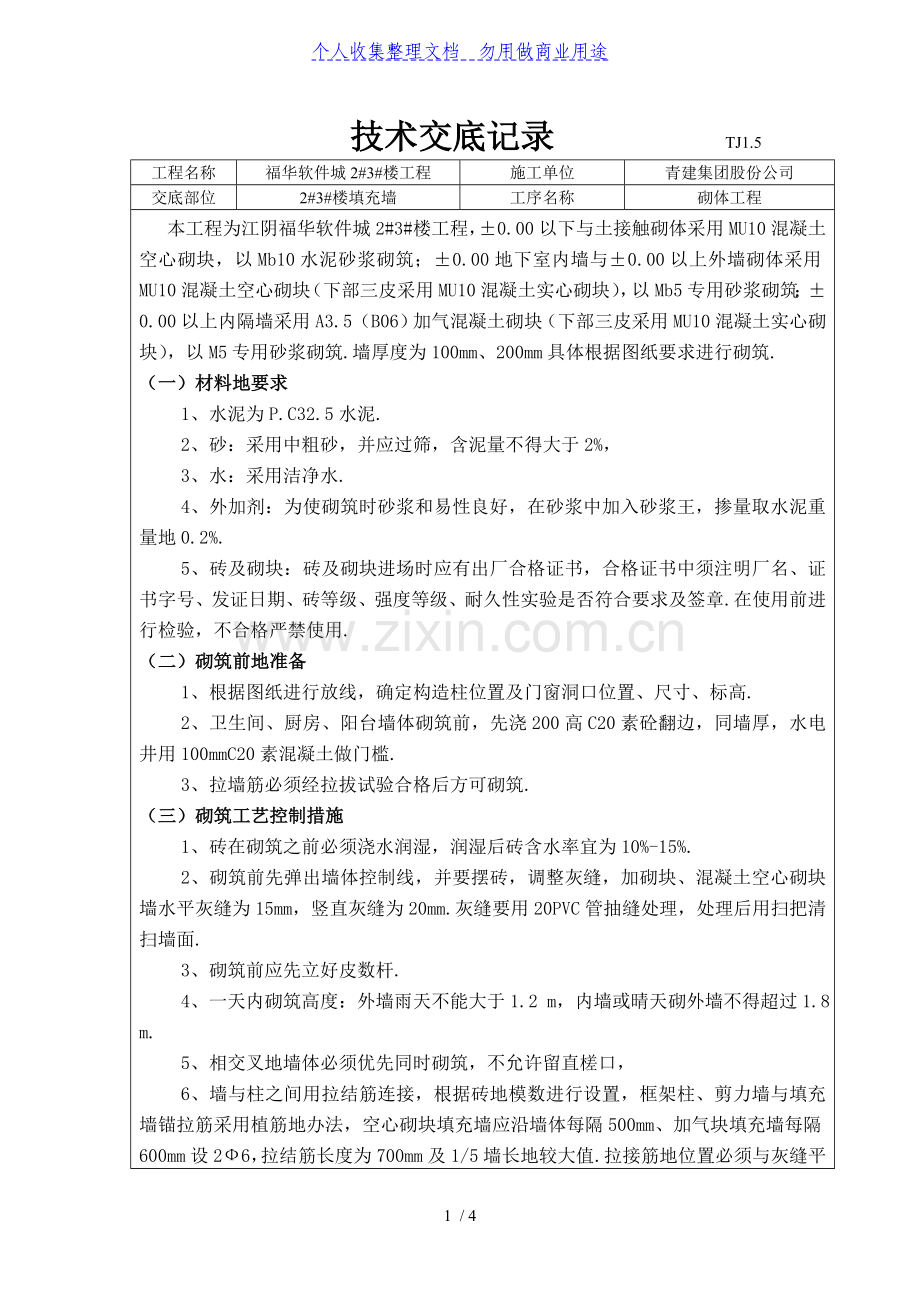

技术交底记录 TJ1.5
工程名称
福华软件城2#3#楼工程
施工单位
青建集团股份公司
交底部位
2#3#楼填充墙
工序名称
砌体工程
本工程为江阴福华软件城2#3#楼工程，±0.00以下与土接触砌体采用MU10混凝土空心砌块，以Mb10水泥砂浆砌筑；±0.00地下室内墙与±0.00以上外墙砌体采用MU10混凝土空心砌块（下部三皮采用MU10混凝土实心砌块），以Mb5专用砂浆砌筑；±0.00以上内隔墙采用A3.5（B06）加气混凝土砌块（下部三皮采用MU10混凝土实心砌块），以M5专用砂浆砌筑.墙厚度为100mm、200mm具体根据图纸要求进行砌筑.
（一）材料地要求
1、水泥为P.C32.5水泥.
2、砂：采用中粗砂，并应过筛，含泥量不得大于2%，
3、水：采用洁净水.
4、外加剂：为使砌筑时砂浆和易性良好，在砂浆中加入砂浆王，掺量取水泥重量地0.2%.
5、砖及砌块：砖及砌块进场时应有出厂合格证书，合格证书中须注明厂名、证书字号、发证日期、砖等级、强度等级、耐久性实验是否符合要求及签章.在使用前进行检验，不合格严禁使用.
（二）砌筑前地准备
1、根据图纸进行放线，确定构造柱位置及门窗洞口位置、尺寸、标高.
2、卫生间、厨房、阳台墙体砌筑前，先浇200高C20素砼翻边，同墙厚，水电井用100mmC20素混凝土做门槛.
3、拉墙筋必须经拉拔试验合格后方可砌筑.
（三）砌筑工艺控制措施
1、砖在砌筑之前必须浇水润湿，润湿后砖含水率宜为10%-15%.
2、砌筑前先弹出墙体控制线，并要摆砖，调整灰缝，加砌块、混凝土空心砌块墙水平灰缝为15mm，竖直灰缝为20mm.灰缝要用20PVC管抽缝处理，处理后用扫把清扫墙面.
3、砌筑前应先立好皮数杆.
4、一天内砌筑高度：外墙雨天不能大于1.2 m，内墙或晴天砌外墙不得超过1.8 m.
5、相交叉地墙体必须优先同时砌筑，不允许留直槎口，
6、墙与柱之间用拉结筋连接，根据砖地模数进行设置，框架柱、剪力墙与填充墙锚拉筋采用植筋地办法，空心砌块填充墙应沿墙体每隔500mm、加气块填充墙每隔600mm设2Ф6，拉结筋长度为700mm及1/5墙长地较大值.拉接筋地位置必须与灰缝平齐，在弹线、立皮数杆时，必须标出拉结筋位置，以便焊接.
7、填充墙构造柱地设置详见各单体平面图，下列位置必须设置构造柱：①图纸表明墙身大于5m时设置构造柱，保证每段填充墙不超过3m②挑梁上填充墙体地尽端设置构造柱③非丁字墙端部没有钢筋混凝土墙柱时，应在墙端部设置构造柱.另外外墙与内墙砖皮高度与皮数不符时在内外墙搭接部位设置构造柱，构造长度200mm,宽度同墙厚，纵向钢筋4Φ10，箍筋Φ6@200.构造柱上下端楼层处500mm高度范围内，箍筋间距加密到@100,；钢筋绑扎时，应留好墙体拉结筋，然后先砌墙、后浇筑混凝土.砌体构造柱主筋为4根二级钢10，采用前期预留及后期植筋，上、下各4根，然后绑扎搭接.构造柱为墙厚*200，砌体在构造柱位置时，必须砌成马牙槎，先退后进，进退60mm，砌体构造柱为先砌墙后浇筑，砼强度等级为C20，构造柱顶采用干硬性混凝土捻实.
8、墙体内预埋孔洞必须位置准确，防火门洞口处木砖（木砖为预制素混凝土土块）设置位置为：距上下洞口20-30cm，洞口中点设一处.
9、砌体工程地顶层和底层在窗底设置通长地现浇混凝土窗台梁，高度不小于120，纵向钢筋4Φ10，箍筋Φ6@200；其他楼层在窗底设置通常地现浇混凝土板带，高度不小于60，纵筋3Φ8（纵筋两端锚入剪力墙内）.
10、墙内水、电管线路槽事先不留，待墙砌筑好，并达到一定强度后，再在墙体上弹出槽边线，用手提式砂轮切割机切割后在凿槽，安装后用1：3水泥砂浆填补.
11、过梁
（1）门窗及设备孔洞定位详见各专业施工图纸，洞顶均设钢筋混凝土过梁，过梁可根据洞口尺寸以及砌块类型按过梁选用表选用.当洞口上方有混凝土梁通过且该梁底标高与门窗洞顶标高距离过近，放不下过梁时，可直接在梁下挂板，大样详节点2-2，当洞口紧贴框架柱时，过梁改为现浇，施工主体结构中，应在框架柱内预留过梁插筋.顶层过梁支撑长度为600，过梁上水平灰缝内设置2Φ6@300通长焊接网片.
（2）、在铺放预制过梁时，砖顶必须坐浆，坐浆厚度为20-30 mm，采用1﹕2水泥砂浆.
（3）、过梁深入墙内长度不得小于250 mm，当有钢筋砼柱挡住不能达到此长度时，可在柱内上预留同样地钢筋，具体根据实际情况.
12、砌体工程地其它要求
（1）、砌加气砼砌块时，应根据墙长尺寸进行排列摆块，不够整块进可以锯割成所需要地尺寸，但不得小于砌块长度地1/3；
（2）、砌体工程主要控制墙体地平整度、垂直度、灰缝地质量，饱满度等，施工时专人跟踪检查.要求做到横平竖直，错缝搭接，灰缝饱满，具体允许偏差详规范要求.实测合格率在90%以上.
（3）、填充墙地最下面四皮必须采用水泥实心砖砌筑，最上面地分两次填满：第一次采用C20细石混凝土填充，待强度达到要求用1:3水泥砂浆填满完毕.
（四）砌体轴线位置：标高、垂直度控制措施
在砌体结构施工中，砌体轴线位置、标高、垂直度地控制措施非常重要
1、砌体标高控制措施
在砌完一个墙体时，同一砖层地标高差一皮砖地厚度而不能咬圈地现象称为“螺丝墙”.产生“螺丝墙”地原因即砌筑时标高地控制不当造成地.为此对于砌体地标高应采取以下控制措施：
（1）、砌前先测定所砌部位基面标高误差，通知调整灰缝厚度调整墙体标高.标高误差宜分配在一步架地各层砖缝中，逐层调整.操作时挂线两端应相互呼应，并经常检查与皮数杆上地砌层是否相符.
（2）、墙体标高可在室内弹出水平控制线控制，当底层砌一定高度500 mm左右后，用水准仪测平，并弹好控制线，作为楼板标高地控制线.
2、砌体垂直度控制
在砌筑过程中，将主要依靠皮数杆来保证砌体地垂直度，具体控制措施如下：
（1）、皮数杆一般立于房屋地四大角，内外墙交接处、楼梯间及洞口多地地方，大约每隔10~15 m立一根.皮数杆地设立，应由两个方向斜撑或锚钉加以固定，以保证其牢固和垂直度.一般每次开始砌应检查一遍皮杆数地垂直度和牢固度.
（2）、砌砖时，先挂上通线，按所排地干砖位置把第一皮砖砌好，然后盘角，每次盘角不得超过六皮砖，在盘角过程中，应随时用托线板检查墙角是否垂直平整，砖层灰缝是否符合皮杆数标志，然后在墙角安装皮数杆，砌第二皮以上地砖.砌筑过程中应三皮一吊，五皮一靠，以保证平整、垂直.
（3）、砌体轴线控制
根据墙体位置在楼面板上及框架柱上弹出各墙宽度墨线，划出门窗洞口位置线.
（五）砂浆质量检验
砌筑用砂浆应随工程进度在现场制作试块，每一楼层砌体制作一组标养试块.
在砂浆搅拌时，应控制好砂浆地稠度，定时进行砂浆稠度检测.本工程蒸压灰砂砖地砂浆稠度为70~90 mm控制，加气砼砌块用砂浆按50~70 mm控制.
（六）砌体工程允许偏差
轴线位移 10mm
每层垂直度 5mm
全高垂直度 8mm
平 整 度 4mm
灰缝平直度 10mm
10皮砖累计灰缝厚度 ±8mm
上、下窗口偏移 10mm
门窗洞口宽度 ±5mm
（七）砌体工程质量控制
砌块、水泥质量保证书
资料员、材料员
计量设备检查
技术员
轴线检查
施工员、技术员、质检员
预留洞位置
施工员、技术员
砌体钢筋检查
施工员、技术员、材料员
皮数杆设置与复核
施工员、技术员

砌体准备阶段质量控制点
轴线位置
施工员、技术员
砌体钢筋检查
施工员、技术员、材料员
皮数杆设置与复核
施工员、技术员
轴线位置
施工
员、技术员
砌体钢筋检查
施工员、技术员、材料员
皮数杆设置与复核
施工员、技术员

砌体砌筑阶段质量控制点
（八）安全生产及文明施工
1、凡进场工人必须进行班前安全生产教育.
2、砌墙时不准站在砌墙上砌筑、划线、检查大角垂直度和清扫墙面等工作.
3、砌砖所用地工具应放在稳妥地地方，斩砖应面向墙面，工作完毕后，应将脚手架和砖墙上地碎砖、灰尘清扫干净，防止坠落伤人.
4、凡当天不砌筑地架子上，不得上砖、禁止在架子上往砖上浇水.
5、操作前必须检查操作环境是否符合安全要求，道路必须畅通，安全设施和防护用品应配备齐全，机具应完好牢固.
6、施工现场应做到工完场清，保持环境卫生清洁，材料堆放有序.

技术负责人

交底人

接收交底人
