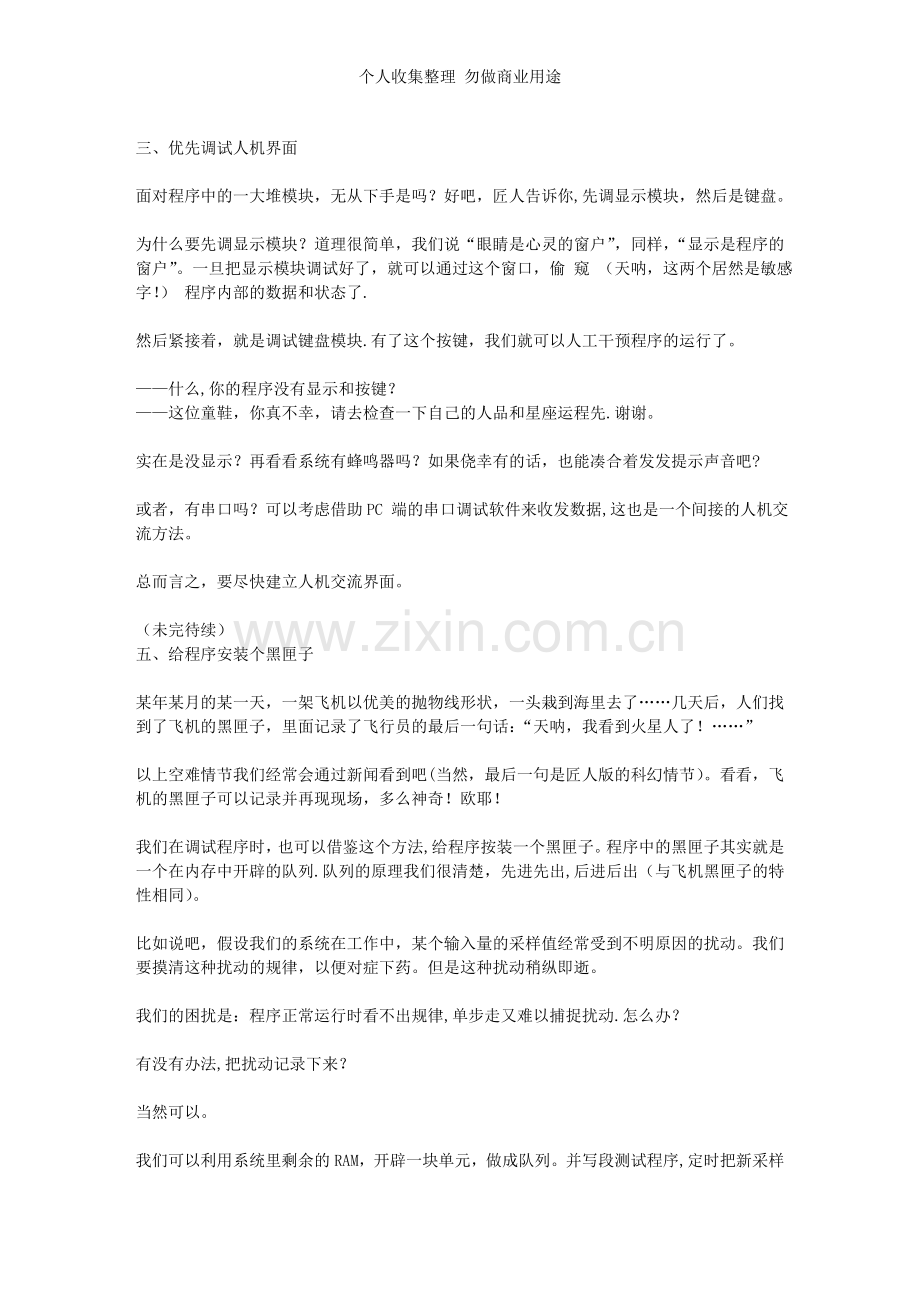

个人收集整理 勿做商业用途程序调试（除错）过程中的一些雕虫小技一、前言调试程序，是软件开发过程中的一个必不可少的环节。这篇帖子,匠人试着来整理一下一些调试的技巧。说到“技巧”，这个词自从被所长批臭之后，匠人就吓得不敢再提，生怕一不小心就暴露了思想的浅薄和眼光的局限，呵呵。所以咱们不叫“技巧，干脆低调点，就叫“雕虫小技”吧。这里所讨论的“调试技巧，有些是必须结合开发工具本身的功能来实现，而有些可以通过烧录芯片来验证。各种开发工具，提供的功能多少强弱也不尽相同，这些方法也未必都能套用.仅供参考吧。最后说明一下，这是没有草稿的帖子，匠人仍然以不定期连载的方式，边写边发边改。可能结构会比较混乱。欢迎大家一起参与讨论。二、磨刀不误砍柴功在调试之前，需要掌握以下一些基本功：1、熟悉当前的开发（调试）环境，比如：设置断点、单步运行、全速运行、终止运行，查看RAM、查看堆栈、查看IO口状态总之，要熟练掌握基本操作的方法，并深刻了解其中意义.2、了解芯片本身的资源和特性。3、了解一点汇编语言的知识。（本来匠人是准备写“精通的,但考虑到现状，还是“放低这方面的要求罢了).4、掌握基本的电路知识和排错能力。(软件调试有时也会牵涉到硬件原因。总不能连三极管的好坏都不能识别吧？）5、万用表、示波器、信号发生器这些工具总该会用吧?6、搜索、鉴别资料的能力。（内事问百度、外事问古狗、有事没事上21ic网）7、与人沟通，描述问题的能力.（调试36计的最后一计就是向他人讨教.当然,你得把话说明白才行)差不多了，如果上述7把砍柴刀磨好了，就可以开始调试了。接下来,请调入你的程序什么？你说你程序还没写？匠人倒塌三、优先调试人机界面面对程序中的一大堆模块，无从下手是吗？好吧，匠人告诉你,先调显示模块，然后是键盘。为什么要先调显示模块？道理很简单，我们说“眼睛是心灵的窗户”，同样，“显示是程序的窗户”。一旦把显示模块调试好了，就可以通过这个窗口，偷 窥 （天呐，这两个居然是敏感字！） 程序内部的数据和状态了.然后紧接着，就是调试键盘模块.有了这个按键，我们就可以人工干预程序的运行了。什么,你的程序没有显示和按键？这位童鞋，你真不幸，请去检查一下自己的人品和星座运程先.谢谢。实在是没显示？再看看系统有蜂鸣器吗？如果侥幸有的话，也能凑合着发发提示声音吧?或者，有串口吗？可以考虑借助PC 端的串口调试软件来收发数据,这也是一个间接的人机交流方法。总而言之，要尽快建立人机交流界面。（未完待续） 五、给程序安装个黑匣子某年某月的某一天，一架飞机以优美的抛物线形状，一头栽到海里去了几天后，人们找到了飞机的黑匣子，里面记录了飞行员的最后一句话：“天呐，我看到火星人了！”以上空难情节我们经常会通过新闻看到吧(当然，最后一句是匠人版的科幻情节）。看看，飞机的黑匣子可以记录并再现现场，多么神奇！欧耶！我们在调试程序时，也可以借鉴这个方法,给程序按装一个黑匣子。程序中的黑匣子其实就是一个在内存中开辟的队列.队列的原理我们很清楚，先进先出,后进后出（与飞机黑匣子的特性相同）。比如说吧，假设我们的系统在工作中，某个输入量的采样值经常受到不明原因的扰动。我们要摸清这种扰动的规律，以便对症下药。但是这种扰动稍纵即逝。我们的困扰是：程序正常运行时看不出规律,单步走又难以捕捉扰动.怎么办？有没有办法,把扰动记录下来？当然可以。我们可以利用系统里剩余的RAM，开辟一块单元，做成队列。并写段测试程序,定时把新采样值压入队列。然后我们让程序运行，在需要的（任意）时刻,让程序停下来.这时，队列里记录的就是最新一批采样数据。只要队列的深度足够大，我们就可以找出扰动的规律来。什么，你问我什么叫队列?匠人曰“天呐,我看到火星人了！”（未完待续）也谈程序“鲁棒性”magicchip 发表于 20082-1 1:24：00 0推荐N年前，匠人曾经在“侃单片机”论坛里发起过一次关于软件抗干扰的讨论。其实，当时的讨论基本上已经达到了软件所能做的一切范畴。但是随后,讨论的方向逐渐转向了“软件抗干扰是否有实际意义”上去了。虽然匠人坚持认为软件在抗干扰方面可以有所作为。但是，来自反面的意见，也让匠人深思了许久。世纪轮回。这次，由emailli网友发起的“建议做为2008年1月的专题-软件抗干扰的方法研究 ”，又把当年的讨论场景再现。别具意味的是，对软件抗干扰本身的置疑也被再次提出。从某种意义上来说，随着单片机硬件抗干扰性能的越来越完善。软件在此方面的用武之地，似乎确实在萎缩.试问又有几个单片机程序中应用到了软件陷阱呢？比例恐怕很小吧。然而，匠人最近有事没事，经常喜欢在同事面前卖弄这个词“鲁棒性”.鲁棒性robustrEJ5bQstadj.强壮的;健壮的His robust strength was a counterpoise to the disease。他身体强壮抵住了这疾病。粗野的，不文雅的（玩笑）什么叫“鲁棒性”呢？按匠人的理解,就是，你的程序是否把所有的因素(包括异常因素)都考虑进去了，并且对可能的异常因素采取的规避、补救措施。比如：1、我们要让一个变量做递增运算,每次+1，达到某一个阀值时清零。那么你在做阀值判断时，是判“等于”，还是判“大于等于”？(正确答案：判“大于等于”）2、我们要根据一个变量去查表，或散转,假设这个变量正常范围=07。那么你有没有考虑过，如果该值大于7后，程序该怎么办？ （答案：先屏蔽(剔除）无效值,再去查表，或散转）3、我们要让某个IO口输出“高电平”去驱动外部电路（比如说，继电器）。那么你是否只输出一次“1”就认为完事了？（答案：开辟输出缓存,定期刷新输出口)4、串口接收数据，假设收到“0X00”时执行动作A，收到“0X01时执行动作B.那么，你有没有考虑过，如果收到的是其他数据，该怎么办？(答案：参考第2例）这样的例子不胜枚举，每一个细节中都存在陷阱。如果在程序设计中予以考虑，则可以规避;否则，很难说你的程序运行过程中会发生什么事情。因此,一个好的程序，定义应该如此：“在正常情况下，可以得到正常的结果；在异常情况下,可以得到意料中的结果.”而不是：“在正常情况下，可以得到正常的结果;在异常情况下,得到不可意料的结果。”匠人的一些同事（新手)往往会跟匠人来犯犟.强调曰:“我的程序没有BUG啊，是输入不正常导致的。”，云云。确实，这些细节上的疏忽，不能称为BUG。我们只能称之为“鲁棒性差！再扩展开来看，在整个系统中,不光是软件需要考虑“鲁棒性”，硬件也同样需要考虑。举个例子：假设系统工作电压为5V,那么当电压低于5V时，会发生什么事情？考虑过吗？OK,你说你有复位电路,电压跌落时会复位.那么匠人再问：电压快速跌落时可以复位，但如果电压缓慢下降，你的复位电路还能正常工作吗？或者，电压波动时，又会如何?这样的细节还有很多，贯穿在整个设计过程中。对于有准备的人来说，只要事先预想到了并采取规避措施，都不是问题。对于没有准备的人来说，调试将是一场艰苦的跋涉。因为前进的道路上，“坑”太多了,指不定在哪里跌倒。以上，为匠人信口开河。欢迎探讨. 六、在程序中设卡伏击,拦截流窜犯警察抓流窜犯的场面我们都很熟悉了。一般的方法，就是以案发现场为中心，在犯罪分子逃窜的必经路口，设卡盘查。有道是天网恢恢疏而不漏,叫你插翅也飞不过去.有时,程序中也会出现这样一个“流窜犯，它就是PC指针。对于一个未经调试的不成熟的程序来说,导致PC指针跑飞的因素很多，我们逐条列举并分析之：1、电磁干扰（如果不是在现场，那么这一条可以暂时不考虑。因为在调试环境下一般不会有干扰）；2、程序结构错乱（喜欢用jmp或goto类指令的尤其要注意这点）；3、堆栈溢出或错乱,导致PC指针出错；4、PC指针被错误改写(有些芯片PC指针存储单元和其它RAM单元的访问方法是一样的，很容易被误写)；5、数据错误，导致程序没有按照预期路径运行；6、看门狗溢出(原因一般是因为看门狗设置不当、喂狗不及时、程序堵塞或者程序死循环);7、中断被意外触发;8、外部电路问题，比如电源不稳等等；9、其它当我们开始怀疑PC指针时,我们首先要做的是确认PC指针是否跑飞了,其次要找到PC指针跑飞的证据。我们可以在不同的分支路口，或者在我们怀疑的地方，设立断点,看程序是否走了不该经过的路径。举个例子，比如我们怀疑程序运行中看门狗发生了溢出复位，那么很简单,我们只需要在初始化入口设立一个断点,让程序运行。正常情况下，程序只会经过一次该断点。如果再次经过该断点被拦截,那么我们就可以初步确诊“看门狗发生了溢出复位.再举个例子,比如程序中某个环节有A、B两个分支，正常时只走A分支，不正常时才走B分支。那么我们可以在B分支设立断点，程序一旦异常,走入B分支,就可以被拦截下来。程序被拦截下来后，我们可以勘察现场，查看RAM区内容和程序刚走过的路径，从中分析导致程序PC指针错乱的原因。当然，并不是每一次伏击守候都能一举擒获流窜犯（敌人是“狡猾”的，呵呵）。这就需要我们多一份耐心和技巧。通过不断调整断点位置来改变拦截地点。逐渐逼近并找到根源(流窜犯的老巢），然后一举拿下。（未完待续，喜欢就顶)七、向猎人学习挖坑设陷阱的技术上一回说到，在程序中设卡（断点），可以拦截流窜犯（程序流程错误).实际上，断点的功能可强大了，不但可以拦截程序流程错误，也可以拦截数据错误.当然，这需要一些辅助手段.还是以前面提到的一个例子来说。比如某个采样值（当然，也不一定是采样值，在这里也可以是RAM中任意单元中的值)受到未明因素影响，经常“乱跳。这种数据出错的原因，可能如下：1、计算错误（比如溢出）,导致结果出错；2、被其它程序段误改写；3、其它原因当数据出错后,我们希望能够在最快时间内，让程序停下来，这样才能有效查出是哪一段程序出了问题。有些调试环境本身可以捕捉数据错误，并产生断点中断。这当然最好不过。但是如果调试环境本身不提供这种捕捉功能，那么就需要我们自己来制造机关了。看看猎人是是如何做的：他们会在猎物经过的地方，挖个坑，上面盖上浮土.当小型动物经过时，浮土不会塌陷。而当体重较大的动物经过时，它们的体重就会压垮浮土，掉进猎人的陷阱。猎人的这个陷阱机关，妙就妙在是它“智能”的，会根据动物的体重进行筛选。轻巧的小白兔来了-放过，笨重的大狗熊来了-捕获！欧耶!好了，回到程序中来，假设我们要监控的那个RAM单元，正常值域为09;那么我们可以写一段测试代码，判断数值是否9，根据判断结果执行两个分支，并在那条错误的分支路径上设置断点。如果数据没有出错,程序会一直运行(小白兔请放心过去）;直到数据错误发生，断点会自动停下来（大狗熊给我拿下）。我们可以把这段测试程序，插入在“狗熊出没”的地方，“守株待兔”（其实“守坑待熊）。接下来的事情，就跟上回说的抓流窜犯原理差不多了。什么，你喜欢吃兔肉?不喜欢吃熊掌？你也太没有爱心了，唉。 八、在程序中设置窃听器1、你的定时中断频率是否等于设想的那个值?2、你的主程序循环一次花了多少时间？3、你的程序中某一次复杂计算需要耗费多少时间?4、你的程序里某个动作发生的具体时刻是什么时候？5、也许你不关心这些时间，那么你就不必看这一回了。但是1、当我们的计时时钟发生偏差时，我们希望知道定时中断是否正常发生了；2、当我们的程序任务较多，并已经导致任务堵塞时，我们需要知道主程序运行一圈的时间是多少,以便我们合理分割任务，避免堵塞；3、同样，为了避免任务堵塞，我们要了解那些复杂计算所消耗的时间，并采取必要的措施（优化算法、分时间片执行、调整执行频率）来保证系统的实时性；4、当程序中某些动作与其它动作或状态存在时间上的关联时,我们必须严格控制它的执行时机，确保它在正确的时刻被执行到；5、我们如何才能从外部，对这些这些发生在程序内部的时间(时刻）进行精准的测量?我们当然不能钻到芯片里面去监视每一条指令的运行情况。但是,我们可以学习一下克格勃,给程序安装个窃听器。具体方法：1、首先，你需要一台示波器。没有的话，可以去偷、去抢、去骗。总之，最终你搞定了这台示波器,欧耶。2、其次，你的芯片上要有一个空余的输出口用作测试口。没有的话，就拆东墙补西墙吧，先把不相关功能的IO口挪用一下啦。总之,最终你搞定了这个测试口，欧耶。3、接下来，你可以在你要“监听”的程序段中,写一小段程序，对那个测试口取反（或者输出一个脉冲)。4、最后让程序全速运行起来,你就可以用示波器来监听程序的运行状况了.以本回开始举的几个例子来分析：1、如果要测试定时中断频率，只要在中断中对这个测试口取反，即可通过示波器观测中断频率;2、如果要测试主程序运行周期，只要把取反指令放在主程序循环圈中,即可；3、如果要测试一次复杂计算（或其它动作）需要消耗多少时间，我们只需在计算之前把测试口变为高电平，等到计算结束后立即把输出口恢复到低电平,这段高电平的时间长度，即为计算消耗时间；4、如果想知道两个动作之间的延时时间，我们也可以按照上一条方法一样，在两个动作发生前把测试口分别取一次反。就可以通过示波器轻松测试出来.5、根据实际案例的具体情况，我们可以把这种窃听技术变换出更多花样.比如我们可以用两个IO口做测试口，同步检测两个事件的发生时刻，并测量其相互时间关系。等等6、引申开去，这个测试口不仅仅可以检测时间，也可以用来检测内部数据的变化。比如当某个数据的值发生“越界”时,输出一个高电平（平时为低电平）。等到我们取得我们想要的测试数据，我们可以把这个临时的测试口功能撤销。同时，那些测试代码也可一并删除或屏蔽.总结：把程序内在的、不直观的、快速的一些状态变化，通过IO口传递出来,以便我们观测。-这就是我们这一回所讲的“窃听器调试技巧的精髓。-警告，请勿把“窃听器安装在女生宿舍哦！那样的话，匠人岂不就成为教唆犯了。罪过,罪过。.。 九、快镜头加速前面已经讲过慢镜头，这回再讲快镜头。慢镜头的作用的把程序的运行节奏降低，以便我们能够“一帧一帧”地观测程序的运行状态。而快镜头的作用,则相反,就是让程序的运行节奏变快，让我们验证一些原本需要消耗较多等待时间的功能.比如说，一个定时功能,定时范围是可调的,为124小时。如果我们要去验证，总不能傻等124小时吧?怎么办呢？快镜头来了。我们知道程序中的时间，是靠一级一级的计时器累计上来的。比如一个程序中分别有“时、分、秒”三个计时器单元。依次计数,逢60进一。“秒”计满60次了,则“分”+1；“分”计满60次了，则“时”+1；“时”计数超过设定值了，我们就可以判定定时结束.那么我们只要修改一下“分到“时”的进位关系。比如改成：“分”+1；“分”计满1次（原本是60次）了，则“时”+1。这样一来，整个定时系统速度就比原来提高60倍。测试起来就很省时间了。当然,测试完成后，记得要把刚才做的测试代码改回原样哦。举一反三，“快镜头技巧，不仅仅用在定时方面，也可以用在计数方面。通过对数据的变化“加速，来加快我们的测试速度。-什么,你喜欢磨洋工，愿意花24小时去测试那个定时功能？哈哈，放心，我不会告诉你的老板的-除非他使出美人计来对付我。欧耶！（明天开始连载暂停5天，喜欢看的继续顶着)人按：本连载已经停顿好久了,但看到这么多人顶帖，实在感动，要么,咱再挤点牙膏出来?十、拉闸睡觉！统一管理调试代码前面介绍的几种方法，需要在程序中增加一些临时性的调试代码。有些调试代码是无害的，比如只是一些延时指令，或者是在不使用的IO口上有一些输出而已。但另一些调试代码，与正式要求的程序功能是相冲突的。那么这些代码在完成调试之后就应该被删除或屏蔽掉.那么会不会出现意外，把本该被删除的代码漏删了？结果埋下祸害？如果调试代码少,出错的概率比较低，只要认真仔细点还好办；但是如果程序中的调试代码写得比较多，那么确实很担心会发生这种问题。或者另一种情况,就是前脚把调试代码删除或屏蔽掉，后脚发现还需要再调试，又要重新输入或打开那些代码？如何管理这些代码呢？这个我们要向宿舍管理员学习了.他们是这么做的，给所有房间安装一个总电闸.到了晚上11点就把总闸一拉，看书的、打牌的、喝酒的、胡侃的、泡妞的、夜游的、Y们都给我老老实实睡觉去吧！程序中，这样的总闸也是可以通过条件编译的方式来实现的.就像这样：/#define TEST_MD /调试状态标志（在调试时打开,正式烧录芯片时屏蔽）/在编写调试代码时，采用下面的形式:#ifdef TEST_MD /如果是调试状态,则编译这段代码 else /如果不是调试状态，则编译这段代码 endif一个总闸，把管理简单化了.欧耶！十一、删繁就简，从最小系统开始！这篇手记写到上一节，原本已经结束了，直到今天看到网友问的一个问题：“我的程序调试都通过啦，为什么烧片后没有反应？”匠人突然发现，这篇手记的一个缺陷，就是过于集中讨论了调试中的软件技巧，却疏忽了硬件方面的问题。所以特意补充这个小节的内容：当你辛辛苦苦在仿真上完成了所有调试工作,却发现烧片后系统不工作，该怎么办？ 到百脑汇去看看电脑修理工是怎么干活的:面对一台故障不明的电脑，修理工会把先不相关的部件拆掉，只留下电源、主板、CPU三样基本核心部件，看能否启动；如果这一步通过了，他们会继续加上内存、显卡、显示器，看能否点亮；如果点亮了，接下来再加上：硬盘、键盘；最后才是鼠标、光驱、网卡、打印机、摄像头之类。从最小系统开始,有条不紊地排查.这就是有经验的修理工们惯用的“最小系统法！所谓的最小系统法，是指构建一个可运行的系统，必不可少的、最基本的硬件和软件环境.而在这里，我们特指硬件方面。如果要让一个单片机系统正常工作起来，需要哪些硬件条件,我们罗列一下：1、电源2、复位信号3、晶振信号Ok!无需多说了，这就是我们要优先排查的目标（也许你需要一个示波器！)。暂时忽视那些不相关的硬件。等单片机能够正常运行了,再去检查其它外围功能电路吧.如果上述3个方面都排查无误，系统还不能工作，那就是人品问题啦。赶紧找个牧师去忏悔,或者到百脑汇去帮老板干几天活。完了再回来继续查自己的板子上有没有短路、开路等弱智问题.最后再引申一下:在软件调试时，最小系统法也同样可以使用。先写一个只有最少的代码的系统,让程序跑起来，然后把模块一个个加入调试，不失为一种明智的方法。
