脚手架技术交底书.doc

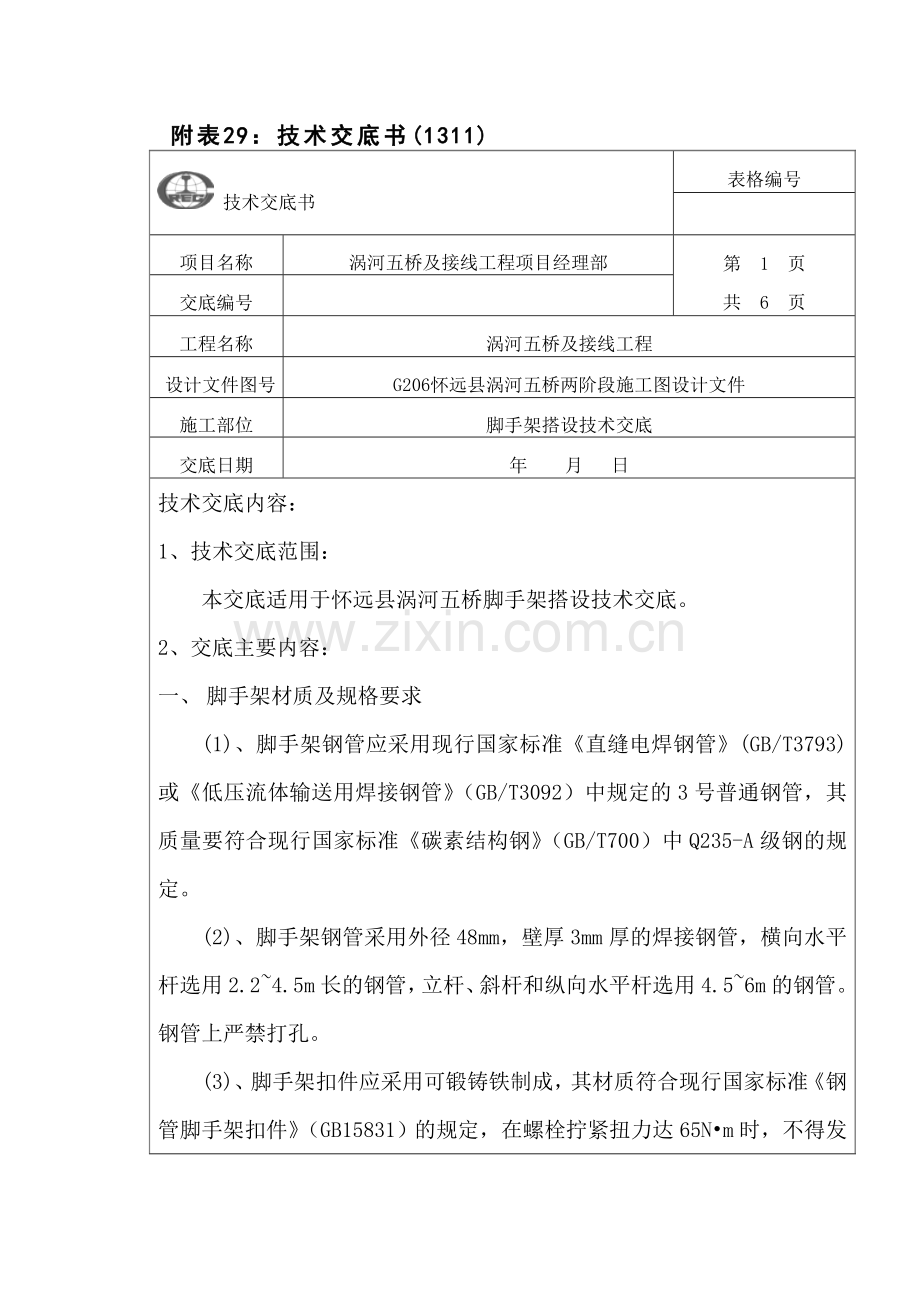

附表29：技术交底书(1311)
技术交底书
表格编号

项目名称
涡河五桥及接线工程项目经理部
第 1 页
共 6 页
交底编号

工程名称
涡河五桥及接线工程
设计文件图号
G206怀远县涡河五桥两阶段施工图设计文件
施工部位
脚手架搭设技术交底
交底日期
年 月 日
技术交底内容：
1、技术交底范围：
本交底适用于怀远县涡河五桥脚手架搭设技术交底。
2、交底主要内容：
一、 脚手架材质及规格要求
(1)、脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T3793)或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量要符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。
(2)、脚手架钢管采用外径48mm，壁厚3mm厚的焊接钢管，横向水平杆选用2.2~4.5m长的钢管，立杆、斜杆和纵向水平杆选用4.5~6m的钢管。钢管上严禁打孔。
(3)、脚手架扣件应采用可锻铸铁制成，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，在螺栓拧紧扭力达65N•m时，不得发生破坏。严禁使用变形、裂损、滑丝、砂眼等疵病的扣件。

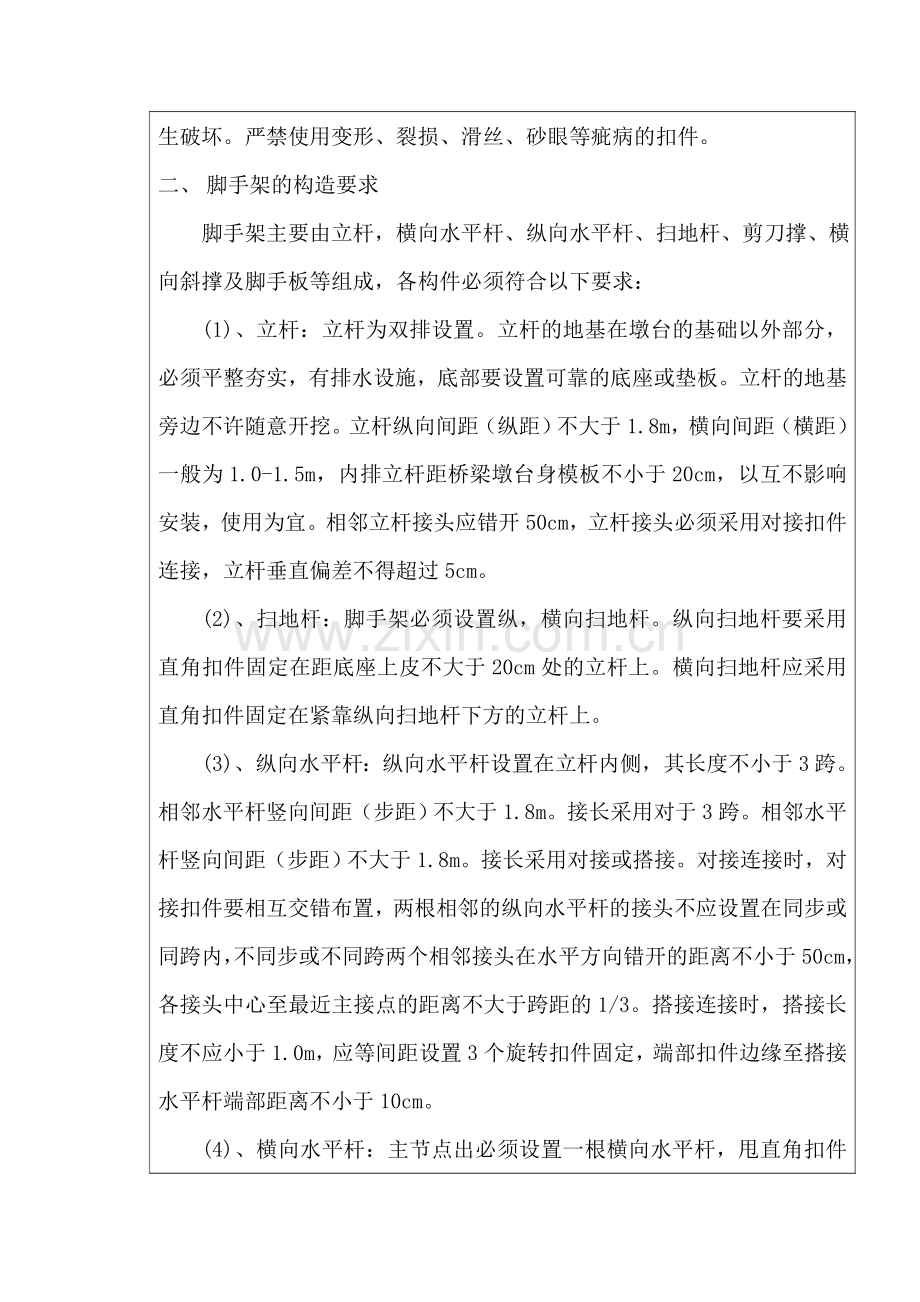

二、 脚手架的构造要求
脚手架主要由立杆，横向水平杆、纵向水平杆、扫地杆、剪刀撑、横向斜撑及脚手板等组成，各构件必须符合以下要求：
(1)、立杆：立杆为双排设置。立杆的地基在墩台的基础以外部分，必须平整夯实，有排水设施，底部要设置可靠的底座或垫板。立杆的地基旁边不许随意开挖。立杆纵向间距（纵距）不大于1.8m，横向间距（横距）一般为1.0-1.5m，内排立杆距桥梁墩台身模板不小于20cm，以互不影响安装，使用为宜。相邻立杆接头应错开50cm，立杆接头必须采用对接扣件连接，立杆垂直偏差不得超过5cm。
(2)、扫地杆：脚手架必须设置纵，横向扫地杆。纵向扫地杆要采用直角扣件固定在距底座上皮不大于20cm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
(3)、纵向水平杆：纵向水平杆设置在立杆内侧，其长度不小于3跨。相邻水平杆竖向间距（步距）不大于1.8m。接长采用对于3跨。相邻水平杆竖向间距（步距）不大于1.8m。接长采用对接或搭接。对接连接时，对接扣件要相互交错布置，两根相邻的纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于50cm，各接头中心至最近主接点的距离不大于跨距的1/3。搭接连接时，搭接长度不应小于1.0m，应等间距设置3个旋转扣件固定，端部扣件边缘至搭接水平杆端部距离不小于10cm。
(4)、横向水平杆：主节点出必须设置一根横向水平杆，甩直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，最大间距不大于纵距的1/2。
(5)、剪刀撑：高度在24m以下的单，双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置。中间各道剪刀撑之间的净距不应大于15m。高度在24m以上的双排脚手架应在外侧立面整个长度和高度范围连续设置剪刀撑。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于15cm。每道剪刀撑宽度不应小于4跨，跨越立杆的根数为5-7根，斜杆与地面的倾角为60°―45°。剪刀撑随脚手架同步搭设和拆除。
(6)、横向斜撑：双排脚手架应设置横向斜撑。高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。高度在24m以下的封闭型双排脚手架可不设横向斜撑。
(7)、脚手板：作业层脚手板应铺满，铺稳，离开墩台身模板20cm。当使用木脚手板，竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。当使用竹笆脚手板时，应按其主竹筋垂直于纵向水平杆方向铺设，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不大于40cm;竹笆脚手板采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。脚手板对接平铺时，接头处必须设俩根横向水平杆，脚手板端部外伸长度不大于15cm。脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于20cm，其伸出横向水平杆的长度应大于10cm。作业层端部脚手板探头长度不大于15cm，其板长两端均要与支撑杆可靠地固定。
(8)、斜道：人行并兼作材料运输的斜道，当高度不大于6m时，宜采用一字型斜道：当高度大于6m时，宜采用之字型斜道。运料斜道宽度不宜小于1.5m，坡度宜采用1:6；人行斜道宽度不宜小于1m，坡度宜采用1:3。拐弯处应设置平台，其宽度不应小于斜道宽度。斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不小于18cm。人行斜道和运料斜道的脚手板上每隔25-30cm设置一根防滑木条，木条厚度2-3cm。
(9)、安全网：作业层脚手架设置全封闭式密目网。立网应搭设在纵向水平杆的内侧。若作业层脚手板未能全封闭，则必须在脚手板底部设置一道平网，防止工具及杂物坠落。安全网必须采用合格产品。
(10)﹑缆风绳：脚手架四角应设置缆风绳，其地锚应设置稳固坚实，以防止脚手架倾覆。缆风绳应选用直径14mm的钢丝绳，其与地面的夹角不小于45°。
(11)﹑脚手架扣件应与钢管管径相匹配。
(12)﹑同一脚手架中，不同材质﹑规格的材料不得混用。
三﹑脚手架的搭设及使用要求
(1)﹑脚手架搭设顺序为：地基处理→定位放线→摆放垫木→摆放扫地杆→树立杆并与扫地杆扣牢→上纵向水平杆并与各立杆扣牢→上横向水平杆并与各杆扣牢→加临时斜撑→上二﹑三﹑四…步纵向水平杆→上二﹑三﹑四…步横向水平杆→接长立杆→加设剪刀撑→拉缆风绳→铺斜道→铺脚手板→挂安全网。
(2)﹑脚手架必须配合施工进度搭设，每搭设一步后，按质量要求进行校正，包括步距﹑跨距﹑横距及立杆的垂直度等。
(3)﹑搭设中扣件螺栓拧紧扭力矩为40-65N▪M，应采用扭力板手抽样检查，不合格的必须重新拧紧。
(4)﹑脚手架在使用过程中的均布荷载不得超过2.0KN/㎡。
 四﹑脚手架的拆除要求
(1)﹑脚手架拆除前，消除脚手架上杂物及地面障碍物后，方可进行脚手架拆除工作。
(2)﹑拆除作业必须由上而下逐层进行，后搭先拆，先搭后拆，严禁上下同时作业。
(3)﹑拆除顺序依次为先拆栏杆，脚手板，剪刀撑，而后拆横向水平杆，纵向水平杆，最后拆立杆。拆除中英严格按照一步一清的原则一次进行。
(4)﹑纵向水平杆及剪刀撑先拆中间扣件，后拆两端扣件。
(5)﹑当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后再拆除其他杆件。
(6)﹑拆除脚手架时应统一指挥，上下呼应动作协调。拆除前应对电线，机具等采取隔离措施。拆下的我材料应用滑轮，绳索等机具下运，禁止往下抛掷任何材料。拆除的各种材料应运送到指定的地方，分类存放，堆马整齐，集中回收。当天拆除的各种材料应当天清理干净。
(7)﹑拆除过程应连续进行，如确需中断，则应将拆除部分清理干净，并检查剩余部分是否稳定，确认安全后方可停歇。
(8)﹑在拆除过程中，不准许中途换人，防止盲目乱拆，心中无数。
五﹑脚手架安全要求
(1) ﹑搭设脚手架人员必须戴安全帽，系安全带，穿防滑鞋。
(2) ﹑脚手架的构配件与搭设质量按规定进行检查验收，合格后
方准使用。
(3)﹑脚手架上严禁悬挂起重设备，不得将模板支架，泵送混凝土的输送管道等固定在脚手架上。
(4)﹑脚手架上临时施工用电，接地及避雷措施等，按有关标准规定执行。
(5)﹑在脚手架上进行电，气焊作业时，必须有防火措施和专人看守。
(6)﹑脚手架使用期间，严禁拆除主节点处的水平杆，扫地杆。
(7)﹑搭拆脚手架时，地面设置围栏和警戒标志，并安排专人看守，严禁非操作人员入内。
(8)﹑当有六级及六级以上大风和雾，雨，雪天气是停止脚手架搭设和拆除作业。雨雪后上架作业应先扫除积雪，并采取防滑措施。
(9)﹑夜间施工时，必须确保足够亮度的夜间照明灯光，现场电工加强值班巡视，几时修复损坏的灯具。
(10)﹑脚手架搭设应高于墩顶端或操作面1.5m以上，并加设围护。
(11)﹑搭设完毕的脚手架上的钢管，扣件，脚手板等构件，不得随意拆除。施工镇中确有必要时，必须经过工地负责人同意，并采取有效措施加固补强后进行；一旦该工序完成后，立即恢复。
(12)﹑脚手架在使用过程中应安排专人检查，维修和管理，并定期进行沉降观察，发现异常应及时采取加固措施。

附件及附图：
1、脚手架构造图

交底： 复核： 接收： 日期：
