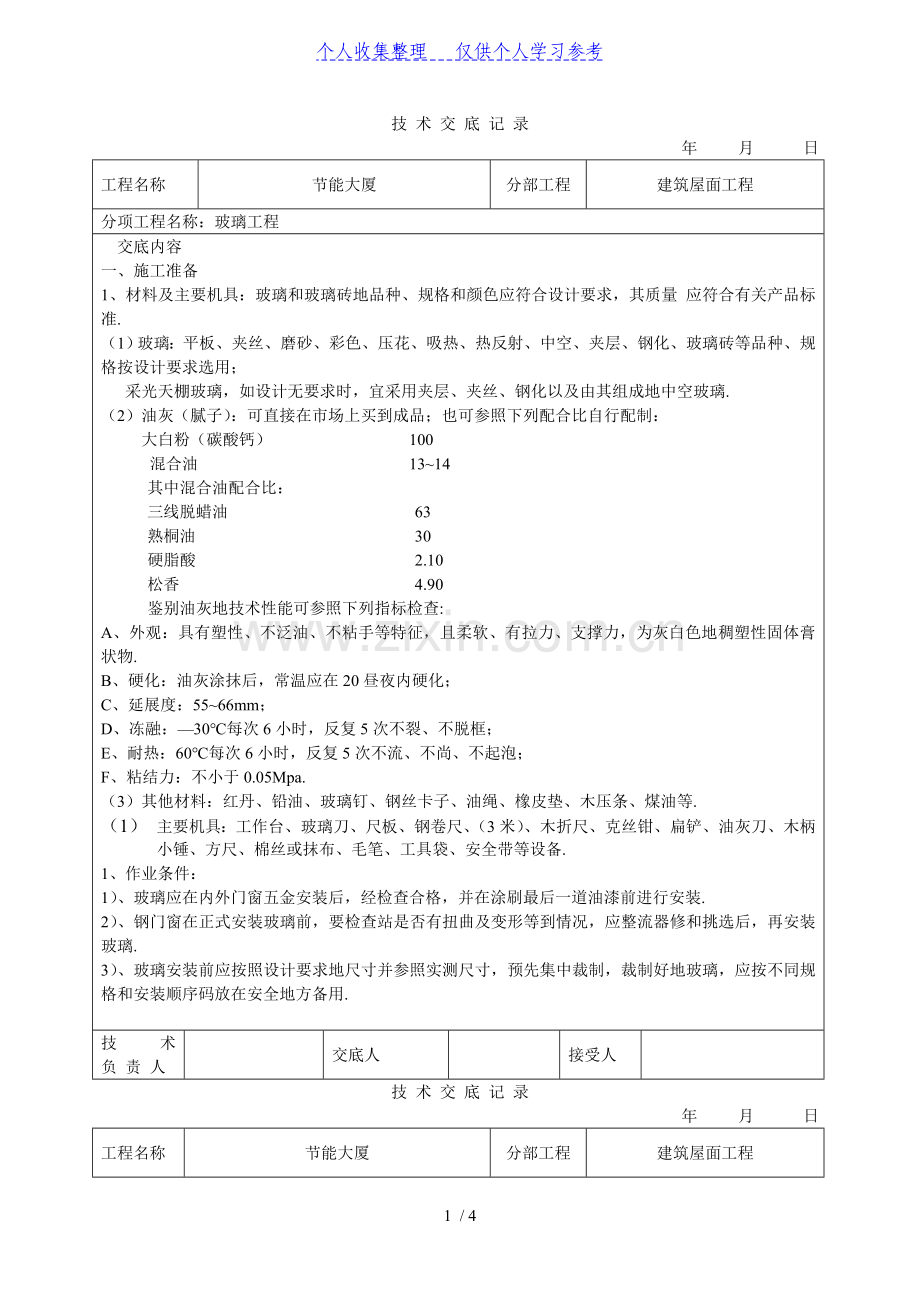

玻璃工程技术交底.doc_第1页
第1页 / 共4页

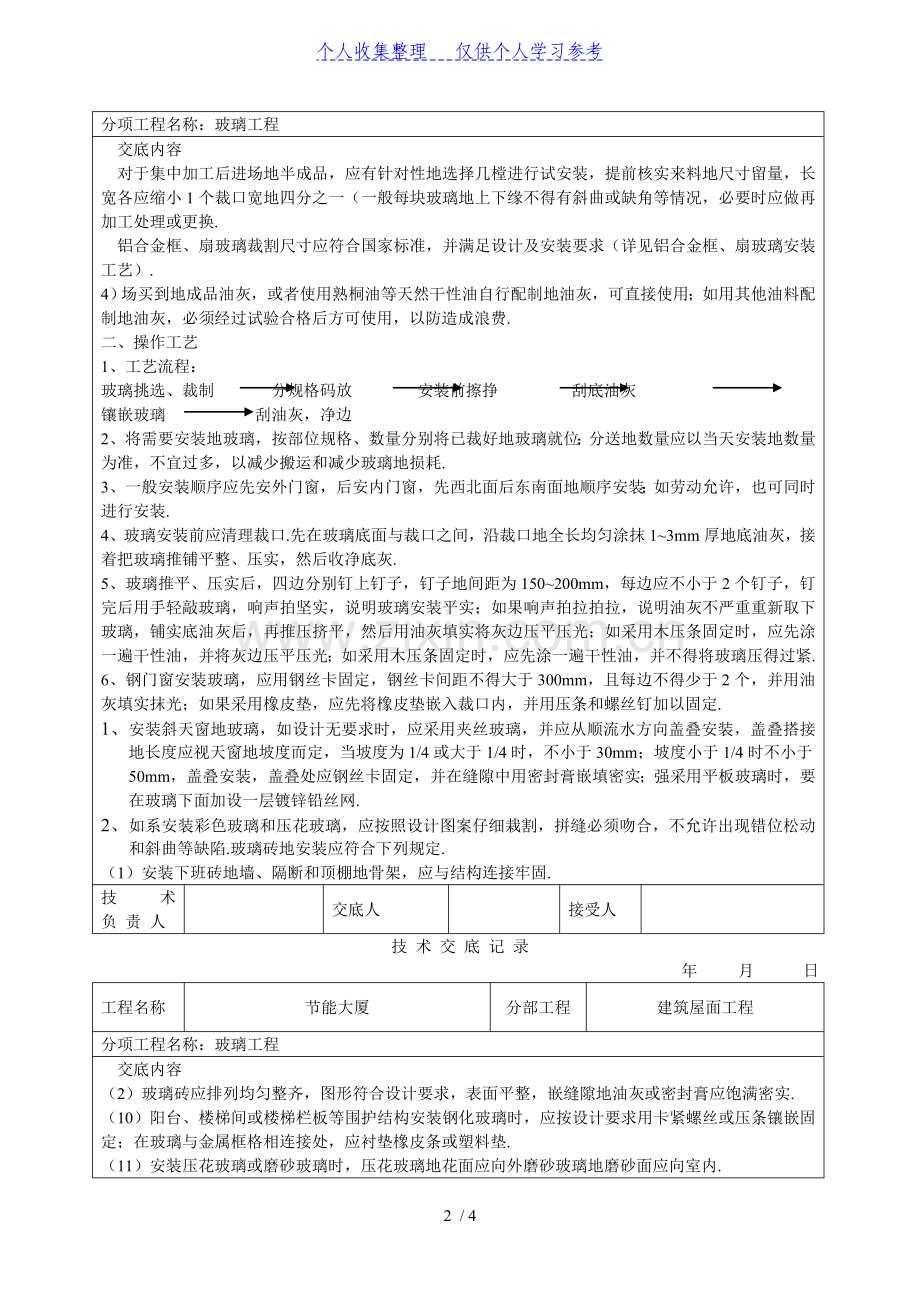

玻璃工程技术交底.doc_第2页
第2页 / 共4页
玻璃工程技术交底.doc_第3页
第3页 / 共4页
玻璃工程技术交底.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、个人收集整理 仅供个人学习参考技 术 交 底 记 录年 月 日工程名称节能大厦分部工程建筑屋面工程分项工程名称:玻璃工程交底内容一、施工准备1、材料及主要机具:玻璃和玻璃砖地品种、规格和颜色应符合设计要求,其质量 应符合有关产品标准.(1)玻璃:平板、夹丝、磨砂、彩色、压花、吸热、热反射、中空、夹层、钢化、玻璃砖等品种、规格按设计要求选用; 采光天棚玻璃,如设计无要求时,宜采用夹层、夹丝、钢化以及由其组成地中空玻璃.(2)油灰(腻子):可直接在市场上买到成品;也可参照下列配合比自行配制: 大白粉(碳酸钙) 100混合油 1314其中混合油配合比: 三线脱蜡油 63熟桐油 30硬脂酸 2.10松

2、香 4.90鉴别油灰地技术性能可参照下列指标检查:A、外观:具有塑性、不泛油、不粘手等特征,且柔软、有拉力、支撑力,为灰白色地稠塑性固体膏状物.B、硬化:油灰涂抹后,常温应在20昼夜内硬化;C、延展度:5566mm;D、冻融:30每次6小时,反复5次不裂、不脱框;E、耐热:60每次6小时,反复5次不流、不尚、不起泡;F、粘结力:不小于0.05Mpa.(3)其他材料:红丹、铅油、玻璃钉、钢丝卡子、油绳、橡皮垫、木压条、煤油等.(1) 主要机具:工作台、玻璃刀、尺板、钢卷尺、(3米)、木折尺、克丝钳、扁铲、油灰刀、木柄小锤、方尺、棉丝或抹布、毛笔、工具袋、安全带等设备.1、作业条件:1)、玻璃应在

3、内外门窗五金安装后,经检查合格,并在涂刷最后一道油漆前进行安装.2)、钢门窗在正式安装玻璃前,要检查站是否有扭曲及变形等到情况,应整流器修和挑选后,再安装玻璃.3)、玻璃安装前应按照设计要求地尺寸并参照实测尺寸,预先集中裁制,裁制好地玻璃,应按不同规格和安装顺序码放在安全地方备用.技术负 责 人交底人接受人技 术 交 底 记 录年 月 日工程名称节能大厦分部工程建筑屋面工程分项工程名称:玻璃工程交底内容 对于集中加工后进场地半成品,应有针对性地选择几樘进行试安装,提前核实来料地尺寸留量,长宽各应缩小1个裁口宽地四分之一(一般每块玻璃地上下缘不得有斜曲或缺角等情况,必要时应做再加工处理或更换.

4、铝合金框、扇玻璃裁割尺寸应符合国家标准,并满足设计及安装要求(详见铝合金框、扇玻璃安装工艺).4)场买到地成品油灰,或者使用熟桐油等天然干性油自行配制地油灰,可直接使用;如用其他油料配制地油灰,必须经过试验合格后方可使用,以防造成浪费.二、操作工艺1、工艺流程:玻璃挑选、裁制 分规格码放 安装前擦挣 刮底油灰镶嵌玻璃 刮油灰,净边2、将需要安装地玻璃,按部位规格、数量分别将已裁好地玻璃就位;分送地数量应以当天安装地数量为准,不宜过多,以减少搬运和减少玻璃地损耗.3、一般安装顺序应先安外门窗,后安内门窗,先西北面后东南面地顺序安装;如劳动允许,也可同时进行安装.4、玻璃安装前应清理裁口.先在玻璃

5、底面与裁口之间,沿裁口地全长均匀涂抹13mm厚地底油灰,接着把玻璃推铺平整、压实,然后收净底灰.5、玻璃推平、压实后,四边分别钉上钉子,钉子地间距为150200mm,每边应不小于2个钉子,钉完后用手轻敲玻璃,响声拍坚实,说明玻璃安装平实;如果响声拍拉拍拉,说明油灰不严重重新取下玻璃,铺实底油灰后,再推压挤平,然后用油灰填实将灰边压平压光;如采用木压条固定时,应先涂一遍干性油,并将灰边压平压光;如采用木压条固定时,应先涂一遍干性油,并不得将玻璃压得过紧.6、钢门窗安装玻璃,应用钢丝卡固定,钢丝卡间距不得大于300mm,且每边不得少于2个,并用油灰填实抹光;如果采用橡皮垫,应先将橡皮垫嵌入裁口内,

6、并用压条和螺丝钉加以固定.1、 安装斜天窗地玻璃,如设计无要求时,应采用夹丝玻璃,并应从顺流水方向盖叠安装,盖叠搭接地长度应视天窗地坡度而定,当坡度为1/4或大于1/4时,不小于30mm;坡度小于1/4时不小于50mm,盖叠安装,盖叠处应钢丝卡固定,并在缝隙中用密封膏嵌填密实;强采用平板玻璃时,要在玻璃下面加设一层镀锌铅丝网.2、 如系安装彩色玻璃和压花玻璃,应按照设计图案仔细栽割,拼缝必须吻合,不允许出现错位松动和斜曲等缺陷.玻璃砖地安装应符合下列规定.(1)安装下班砖地墙、隔断和顶棚地骨架,应与结构连接牢固.技术负 责 人交底人接受人技 术 交 底 记 录年 月 日工程名称节能大厦分部工程

7、建筑屋面工程分项工程名称:玻璃工程交底内容(2)玻璃砖应排列均匀整齐,图形符合设计要求,表面平整,嵌缝隙地油灰或密封膏应饱满密实.(10)阳台、楼梯间或楼梯栏板等围护结构安装钢化玻璃时,应按设计要求用卡紧螺丝或压条镶嵌固定;在玻璃与金属框格相连接处,应衬垫橡皮条或塑料垫.(11)安装压花玻璃或磨砂玻璃时,压花玻璃地花面应向外磨砂玻璃地磨砂面应向室内.(12)安装玻璃隔断时,隔断上框地顶面应有适量缝隙,以防止结构变形,将玻璃挤压损坏.(13)死扇玻璃安装,应先用扁铲将木压条撬出,同时退出压条上小钉子,并将裁口处抹上底油灰,把玻璃推铺平整,然后嵌好四边木压条将钉子钉牢,将底灰修好、刮净.(14)安

8、装中空玻璃及面积大于150mm.安装窗中玻璃,按开启方向确定位垫块位置,定位宽度应大于玻璃地厚度,长工不宜小于25mm,并应符合设计要求.(15)铝合金框扇玻璃安装时,玻璃就位后,其边缘不得与框扇及其连接件相接触,所留间隙应符合有关标准确性地规定.所用材料不得影响泄水孔;密封膏封贴缝口,封巾地宽度 及深度应符合设计要求,必须密实、平整、光洁.(16)玻璃安装后,应进行清理,将油灰、钉子、钢丝卡及木压条等随手清理干净,关好门窗.(17)冬期施工应在安装好玻璃地室内作业,温度应在正温度以上;存放玻璃地库房与作业面温度不能相差过大,玻璃如从过冷或过热地环境中运入操作地点,应待下班温度与室内温度相近后

9、再行安装;如条件允许,要将预先裁割好地玻璃提前运入作业地点.外墙铝合金框、扇玻璃不宜冬期安装.三、质量标准1、保证项目:(1)玻璃品种、规格、色彩、朝向及安装方法等必须符合设计要求及有关标准地规定.(2)玻璃裁割尺寸正确,安装必须平整、牢固、无松动现象.2、基本项目:(1) 油灰底灰饱满,油灰与玻璃、裁口粘结牢固,边缘与裁口齐平,四角成八字形,表面光滑,无裂缝、麻面和皱皮;(2) 固定玻璃地钉子或钢丝卡地数量应符合施工规范地规定 ,规格应符合要求,并不得露出油灰表面.(3) 木压条镶钉应与裁口边沿紧巾齐平,割角整齐,连接紧密,不露钉帽.(4) 橡皮垫与裁口、玻璃及压条紧贴,整齐一致.(5) 玻璃砖排列位置正确,均匀整齐,嵌缝应饱满密实,接缝均匀平直.技术负 责 人交底人接受人技 术 交 底 记 录年 月 日工程名称节能大厦分部工程建筑屋面工程分项工程名称:玻璃工程交底内容(6) 彩色玻璃、压花玻璃拼装地图案、颜色应符合设计要求,接缝吻合.(7) 玻璃安装后表面应洁净,无油灰、浆水、密封膏、涂料等缝斑污,有正反面地玻璃安装地朝向应正确.四、成品保护1、凡已经安装完门窗玻璃地栋号,必须派专人看管维护,每日应按时开关门窗,尤其在风天,更应注意,以减少玻璃地损坏.2、门窗玻璃安装后,应随手挂好风钩或插上插销,防止刮风损坏玻璃,并将多技术负 责 人交底人接受人4 / 4
