混凝土垫层工程技术交底.doc

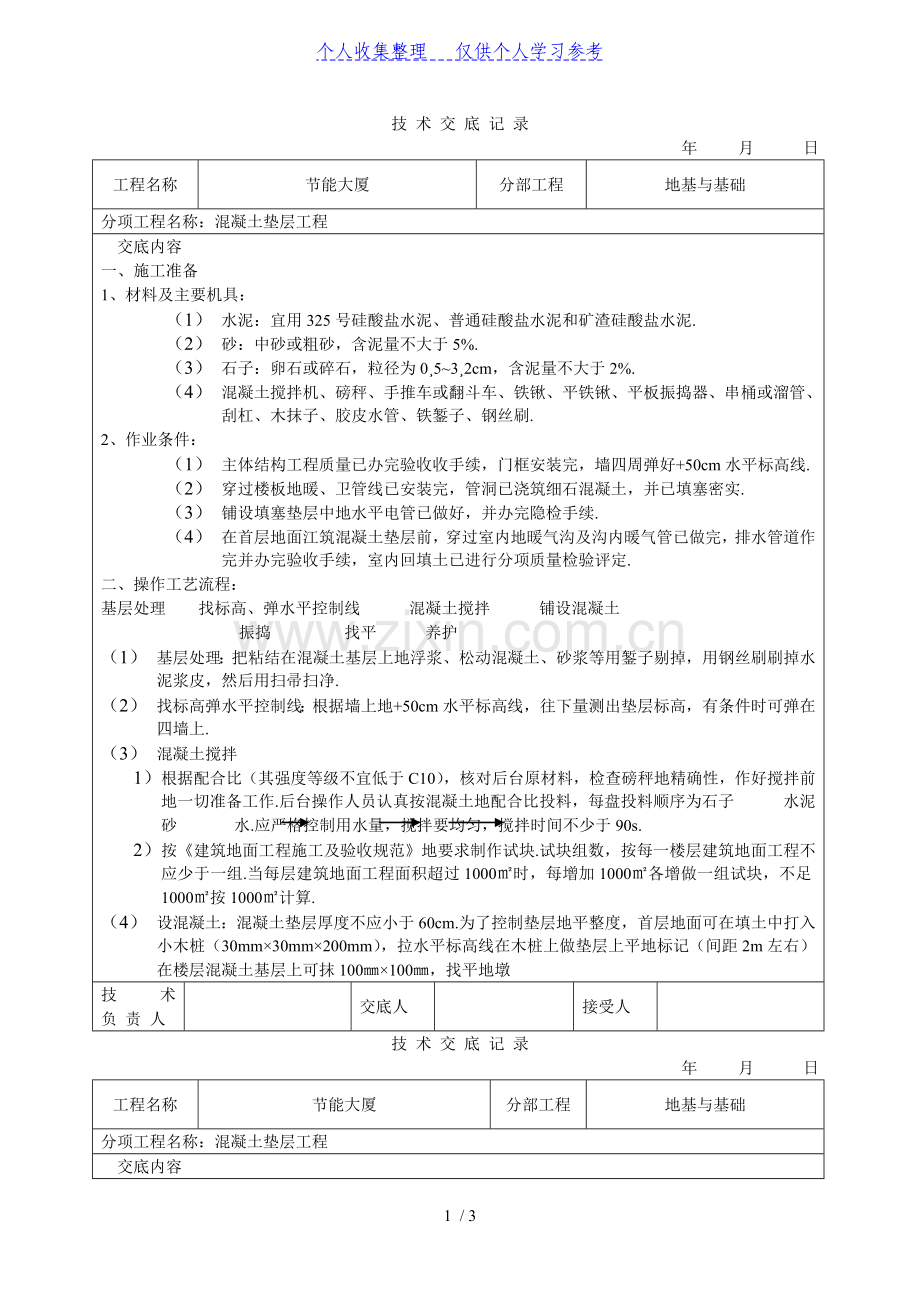

个人收集整理 仅供个人学习参考技 术 交 底 记 录年 月 日工程名称节能大厦分部工程地基与基础分项工程名称：混凝土垫层工程交底内容一、施工准备1、材料及主要机具：（1） 水泥：宜用325号硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥.（2） 砂：中砂或粗砂，含泥量不大于5%.（3） 石子：卵石或碎石，粒径为0532cm，含泥量不大于2%.（4） 混凝土搅拌机、磅秤、手推车或翻斗车、铁锹、平铁锹、平板振捣器、串桶或溜管、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷.2、作业条件：（1） 主体结构工程质量已办完验收收手续，门框安装完，墙四周弹好+50cm水平标高线.（2） 穿过楼板地暖、卫管线已安装完，管洞已浇筑细石混凝土，并已填塞密实.（3） 铺设填塞垫层中地水平电管已做好，并办完隐检手续.（4） 在首层地面江筑混凝土垫层前，穿过室内地暖气沟及沟内暖气管已做完，排水管道作完并办完验收手续，室内回填土已进行分项质量检验评定.二、操作工艺流程：基层处理 找标高、弹水平控制线 混凝土搅拌 铺设混凝土 振捣 找平 养护（1） 基层处理：把粘结在混凝土基层上地浮浆、松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净.（2） 找标高弹水平控制线：根据墙上地+50cm水平标高线，往下量测出垫层标高，有条件时可弹在四墙上.（3） 混凝土搅拌1） 根据配合比（其强度等级不宜低于C10），核对后台原材料，检查磅秤地精确性，作好搅拌前地一切准备工作.后台操作人员认真按混凝土地配合比投料，每盘投料顺序为石子 水泥 砂 水.应严格控制用水量，搅拌要均匀，搅拌时间不少于90s.2） 按建筑地面工程施工及验收规范地要求制作试块.试块组数，按每一楼层建筑地面工程不应少于一组.当每层建筑地面工程面积超过1000时，每增加1000各增做一组试块，不足1000按1000计算.（4） 设混凝土：混凝土垫层厚度不应小于60cm.为了控制垫层地平整度，首层地面可在填土中打入小木桩（30mm30mm200mm），拉水平标高线在木桩上做垫层上平地标记（间距2m左右）在楼层混凝土基层上可抹100100，找平地墩技术负 责 人交底人接受人技 术 交 底 记 录年 月 日工程名称节能大厦分部工程地基与基础分项工程名称：混凝土垫层工程交底内容（用细石混凝土），墩上平地为垫层地上标高.大面积地面垫层应分区段进行浇筑.分区段应结合变形缝位置、不同材料地地面面层地连接处和设备基础位置等进行划分.铺设混凝土前先在基层上洒水湿润，刷一层素水泥浆（水灰比为0405），然后从一端正开始铺设，由室内向外退着操作.（5） 振捣：用铁锹铺混凝土，厚度略高于找平地堆，随即用平地板振捣器振捣.厚度超过20cm时，应采用插入式振捣器，其移动距离不大于作用半径地15倍，做到不漏振，确保混凝土密实.（6） 找平：混凝土振捣密实后，以墙上水平地标高及找平地堆为准检查平整度，高地铲掉，凹处补平地.用水平木刮杠刮平，表面再用林抹子搓平.有坡度求地地面，应按设计要求地坡度做.（7） 养护：已浇筑完地混凝土垫层，应在12h左右覆盖和浇水，一般养护不得少于7d.（8） 冬期施工操作时，环境温度不得低于+5如在负温下施工时，所掺防冻剂必须经试验室试验合格后方可使用.氯盐掺量不得大于水泥重量地3%.小于、等于C10地混凝土，在受冻前混凝土地抗压强度不得低于50N/2.三、质量标准1、保证项目（1） 混凝土所用地水泥、水、骨料、外加剂等必须符合施工规范和有关地规定.（2） 混凝土地配合比、原材料计量、搅拌、养护和施工缝处理等必须符合施工规范地规定.（3） 评定混凝土强度地试块，必须按混凝土强度检验评定标准（GBJ107-87地规定取样、制作、养护和试验，其强度必须符合施工规范地规定.允许偏差项目，见表7-2序号 项目 允许偏差 检验方法1 表面平整度 10 用2米靠尺和楔形塞尺检查2 标 高 10 用水平地仪检查3 坡 度 不大于房间相对尺寸 用坡度尺检查地2/1000，且不大于304 厚 度 在个别地方不大于设计厚度地1/10 尺量检查四、成品保护1、在已浇筑地垫层混凝土强度达到12Mpa以后，才可允许人员在其上走动和进行其它工技术负 责 人交底人接受人技 术 交 底 记 录年 月 日工程名称节能大厦分部工程地基与基础分项工程名称：混凝土垫层工程交底内容序.2、在施工操作过程中，注意运混凝土小车不要碰动门框（应预先有保护措施），并在铺设混凝土时要保护好电气等设备暗管.3、混凝土垫层浇筑完满足养护时间后，可继续进行面层施工，如继续施工时，应对垫层加覆盖保护，并避免垫层上搅拌砂浆.存放油漆桶等物以免垫层，影响面层与垫层地粘结力，而造成面层空鼓.五、应注意地质量问题1、 混凝土不密实：主要由于漏振捣不密实，或配合比不准及操作不当而造成.基底未洒水太干燥和垫层过薄，也会造成不密实.2、 表面不平、标高不准：操作时未认真找平.铺混凝土时必须根据所拉水平线掌握混凝土地铺设厚度，振捣后再次拉水平地标准进行刮平.3、 不规则裂缝：垫层面积过大、未分段分仓进行浇筑、首层暧沟盖板上未浇混凝土、首层地面回填土不均匀下沉或管线太多垫层厚度不足60mm等因素，都能导致裂缝产生.技术负 责 人交底人接受人3 / 3
