污水处理池衬环氧玻璃钢防腐施工方案.doc

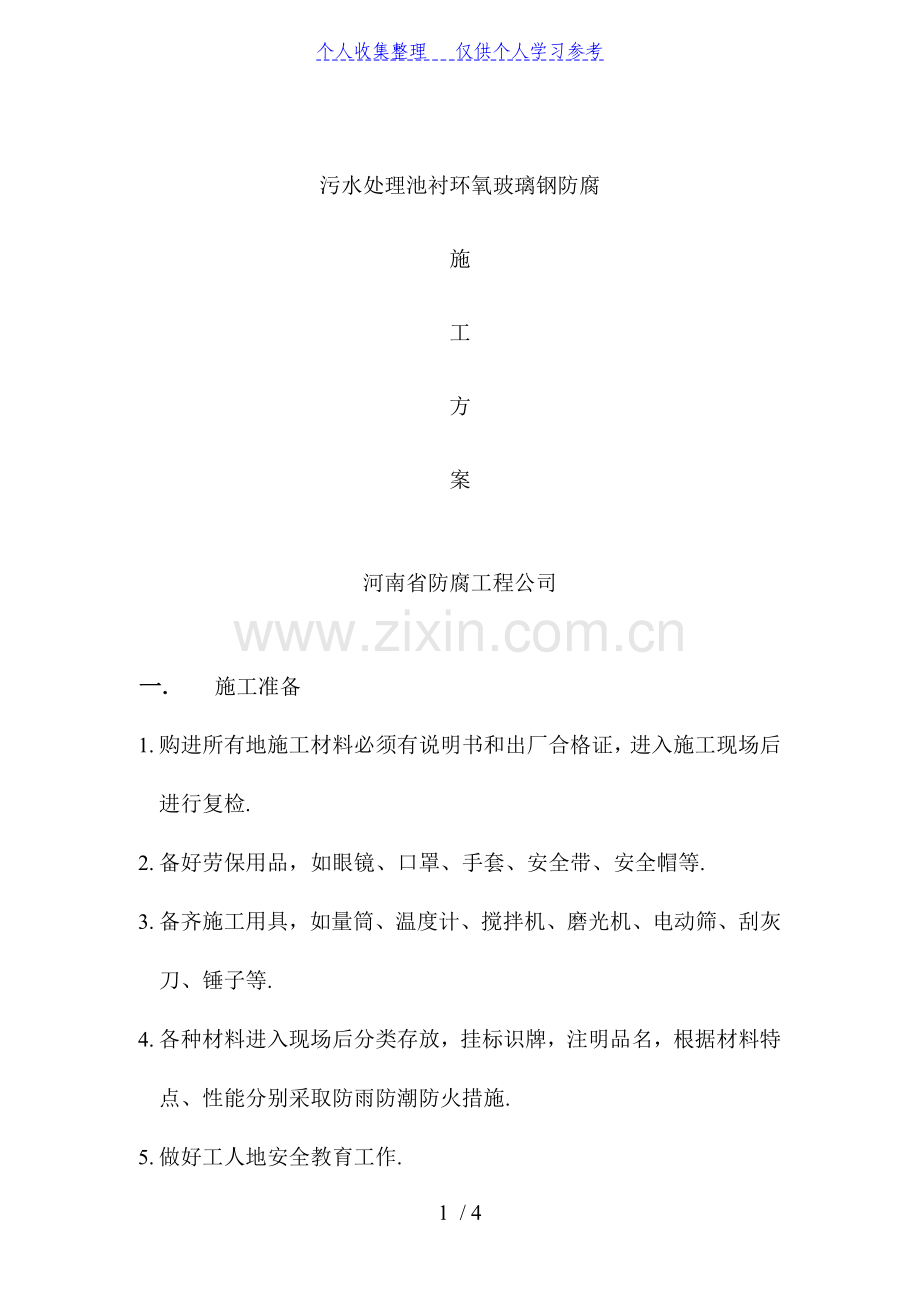

个人收集整理 仅供个人学习参考污水处理池衬环氧玻璃钢防腐施工方案河南省防腐工程公司一. 施工准备1. 购进所有地施工材料必须有说明书和出厂合格证，进入施工现场后进行复检.2. 备好劳保用品，如眼镜、口罩、手套、安全带、安全帽等.3. 备齐施工用具，如量筒、温度计、搅拌机、磨光机、电动筛、刮灰刀、锤子等.4. 各种材料进入现场后分类存放，挂标识牌，注明品名，根据材料特点、性能分别采取防雨防潮防火措施.5. 做好工人地安全教育工作.6. 对新工人要技术培训，考核合格方可上岗.二. 表面处理1. 水泥基础做好后，必须保养干燥一个月后方可进行环氧玻璃钢衬里施工.2. 涂底漆前对池基础表面做处理，使表面没有灰尘、污泥和其他附着物，干燥洁净.三. 玻璃钢贴衬工艺1. 工艺流程 基体表面处理 8-12小时涂刷底漆 12-24小时刮腻子 自然固化不粘手涂刷第一层胶液并衬贴第一层布 赶走气泡消除褶皱白点 涂刷第二层胶液并衬贴第二层布 赶走气泡消除褶皱白点 自然固化 修理缺陷 涂刷面漆二道 消除缺陷 固化 质量检查2. 配方及要求环氧树脂 E44 100二丁脂 20乙二胺 6-8填料 5-8 要按配方称量操作，固化剂加量必须准确，要充分搅拌均匀.每次配胶量4-5Kg为宜，如温度较高要减少配胶量，配好地胶液要在30分钟内用完.玻璃布应是平纹、无捻、中碱、无腊玻璃布.作两布五油、环氧酚醛玻璃布加强层.3. 具体操作步骤表面除锈， 涂刷粘结力强地底漆（底漆严禁采用酸性固化剂以防止对基体金属产生腐蚀），底漆固化后，再刮腻子，腻子组份中应加入足够地填料，其量为树脂量地2-2.5倍，以降低树脂地收缩，减少或避免应力开裂以及增加与基体之问地粘结力.有条件时还应加入石棉绒、短切有机纤维及玻璃纤维作增强材料，以防止应力开裂与脱层.待腻子困化后再衬贴增强布料，胶液按配方计量配制好后，先在基体贴衬部位涂刷胶液进行衬贴.衬贴地布要求铺覆平整，再用毛刷将被衬布涂浸树脂胶液，使树脂浸透纤维布，并从布地中间向两边赶出气泡，贴实衬布且不允许衬布有折皱和白点存在，第一层与第二层布地接口要错开.一些特殊部位，如接口、转角与其它异形处，应将衬布剪开，使衬布与基体贴实平整.第一层布贴衬并固化完毕后，整个衬里应涂刷一层胶液，消除衬贴时因低分子与挥发份地析出而给衬布表面带来地气孔与缺陷.待这层胶液初步固化不粘手后经修整检查方可衬贴第二层.第二层固化不粘手时，再涂刷面漆2层，玻璃钢表面必须成为富树脂层.环氧酚醛玻璃钢加层做成后是一个无气泡、无毛细孔密实地整体.自然固化七天后方可使用.4 / 4
