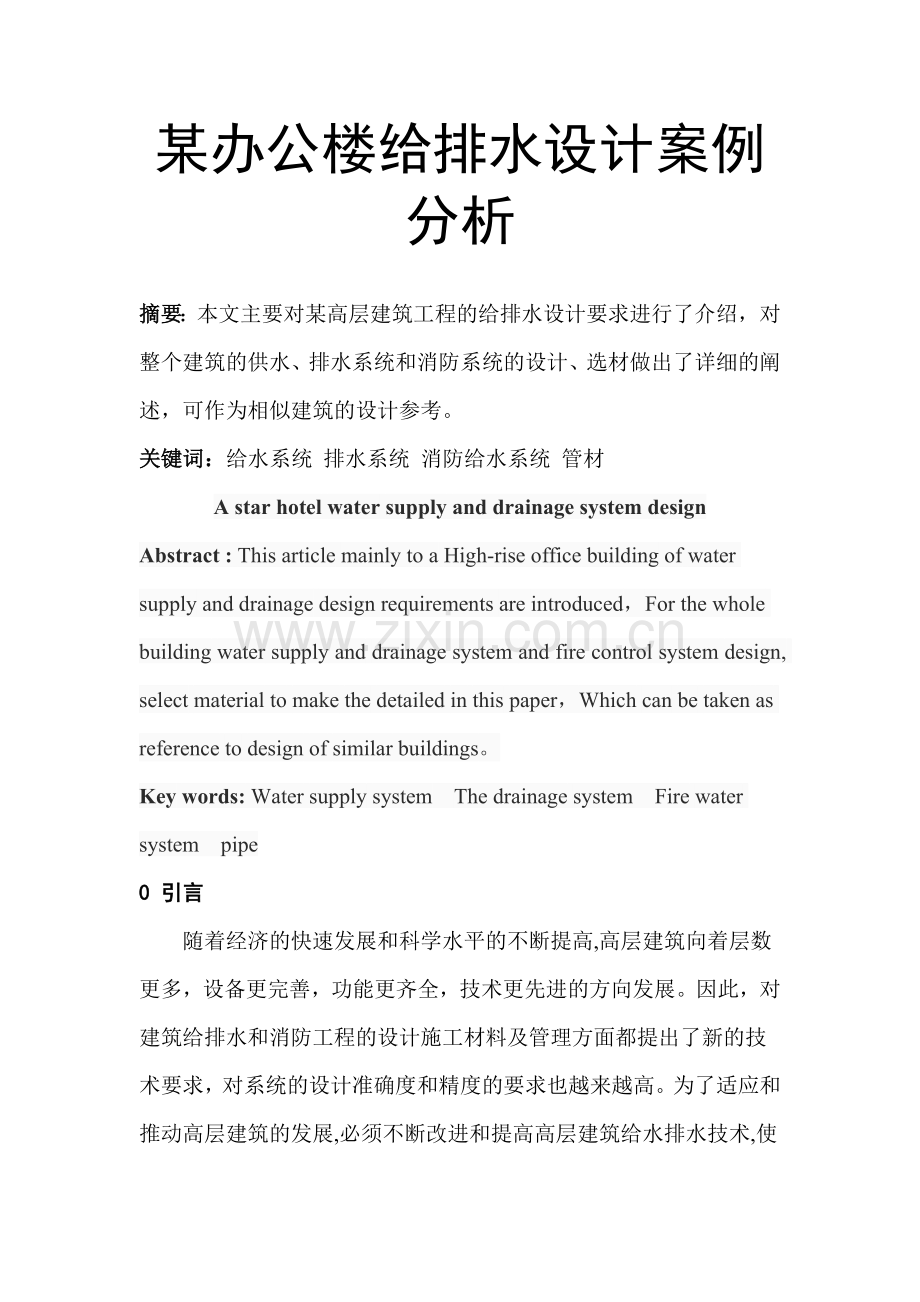

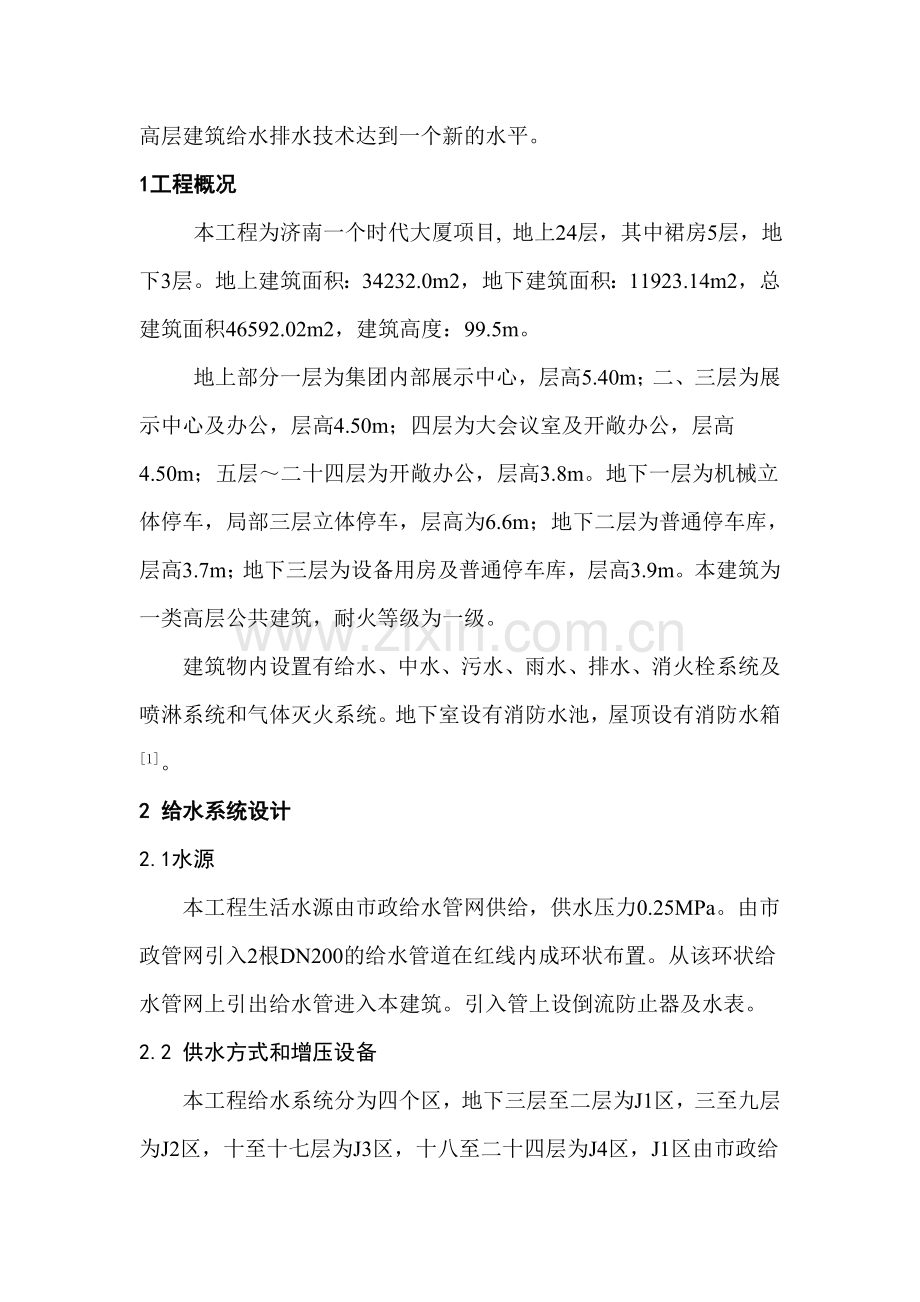

某办公楼给排水设计案例分析 摘要：本文主要对某高层建筑工程的给排水设计要求进行了介绍，对整个建筑的供水、排水系统和消防系统的设计、选材做出了详细的阐述，可作为相似建筑的设计参考。关键词：给水系统 排水系统 消防给水系统 管材A star hotel water supply and drainage system designAbstract : This article mainly to a High-rise office building of water supply and drainage design requirements are introduced，For the whole building water supply and drainage system and fire control system design, select material to make the detailed in this paper，Which can be taken as reference to design of similar buildings。Key words: Water supply system The drainage system Fire water system pipe0 引言随着经济的快速发展和科学水平的不断提高,高层建筑向着层数更多，设备更完善，功能更齐全，技术更先进的方向发展。因此，对建筑给排水和消防工程的设计施工材料及管理方面都提出了新的技术要求，对系统的设计准确度和精度的要求也越来越高。为了适应和推动高层建筑的发展,必须不断改进和提高高层建筑给水排水技术,使高层建筑给水排水技术达到一个新的水平。1工程概况本工程为济南一个时代大厦项目, 地上24层，其中裙房5层，地下3层。地上建筑面积：34232.0m2，地下建筑面积：11923.14m2，总建筑面积46592.02m2，建筑高度：99.5m。地上部分一层为集团内部展示中心，层高5.40m；二、三层为展示中心及办公，层高4.50m；四层为大会议室及开敞办公，层高4.50m；五层二十四层为开敞办公，层高3.8m。地下一层为机械立体停车，局部三层立体停车，层高为6.6m；地下二层为普通停车库，层高3.7m；地下三层为设备用房及普通停车库，层高3.9m。本建筑为一类高层公共建筑，耐火等级为一级。建筑物内设置有给水、中水、污水、雨水、排水、消火栓系统及喷淋系统和气体灭火系统。地下室设有消防水池，屋顶设有消防水箱1。2 给水系统设计2.1水源本工程生活水源由市政给水管网供给，供水压力0.25MPa。由市政管网引入2根DN200的给水管道在红线内成环状布置。从该环状给水管网上引出给水管进入本建筑。引入管上设倒流防止器及水表。2.2 供水方式和增压设备本工程给水系统分为四个区，地下三层至二层为J1区，三至九层为J2区，十至十七层为J3区，十八至二十四层为J4区，J1区由市政给水管网直接供水，J3、J4区由设于地下三层生活泵房内的罐式无负压加压设备直接加压供水，J2区由J3区加压供水设备经减压阀减压后供给。本工程的给水用水量约为103.65m3/d 。本工程设中水回用系统，在地下三层设中水站一个，处理至回用标准，用于本工程的中水系统，中水处理站由建设单位另行委托专业公司设计。中水回用以室外绿化用水、室外道路冲洗、地下车库地面冲洗、景观用水、卫生间冲厕为主。一至五层裙房公共卫生间设计中水冲厕回用，中水系统为一个区。中水所需供水压力为：0.51MPa。本工程的中水用水量约为49.70m3/d。2.3管材选用建筑室内给水干管、立管采用钢塑复合压力管,该管道具有耐高压，耐腐蚀效果，丝扣连接;支管采用无规共聚聚丙烯(PPR)(PN1.25)管，热熔连接。热水管采用无规共聚聚丙烯(PPR)(PN2.0)热水管，热熔连接。管材和接口要求承压:1.6MPa。2.4热水系统设计本工程的热水系统采用有淋浴的小卫生间分设电热水器提供生活热水；公共卫生间洗手盆下预留热水厨宝插座。3 排水系统设计3.1污水系统排水系统为污废合流排水系统，最高日排水量为：127.8m3/d。生活排水直接排至室外，经化粪池初级处理后部分排至市政污水管网。地下三层设集水坑的，需经潜污泵提升后排至室外，潜水泵由集水坑水位自动控制。本工程排水系统采用设专用通气立管的双立管排水系统。室内排水立管采用降噪内螺旋消音UPVC塑料管，横干管与支管采用内壁光滑的普通UPVC管，粘结连接；出屋面及0.00以下排水管采用机制柔性接口铸铁管，法兰连接；有压排水管采用内外热镀锌钢管，沟槽式连接件(卡箍)连接，因为地下室需要对污水进行加压才能将其排除室外。3.2雨水系统该项目的雨水系统所设计的重现期约为10年，降雨历时5分钟。屋面采用重力流内排水系统，雨水先经87型雨水斗汇集后，经雨水管排至室外。4 消防给水系统设计该项目的消防设施严格按照国家的相关规范来进行设计，设有室内外消火栓系统、自动喷水灭火系统及灭火器的配置。消防水源为市政给水管网，供水压力0.25MPa；室外消防用水由市政给水管网直接供给。室内消防用水由设置在地下三层的消防水池及消防水泵供给。消防水池贮水有效容积为648m3，分为两个，每个水池324m3。屋顶水箱间内设36m3消防水箱及消火栓气压稳压设备一套。4.1 消火栓系统4.1.1 室外消火栓给水系统本工程室外消火栓系统采用低压制。室外给水在红线内形成环状管网，管径为DN200，室外消火栓接至此环状网，室外设计流量40L/S2。4.1.2室内消火栓给水系统该项目火灾最大延续时间设计要求为3h，室内消防栓的供水量为40LS3-4。室内消火栓系统采用采用临时高压制，分为高低两个区，B3层11层为低区，供水压力为0.90MPa，1224层为高区，供水压力为1.45MPa。高低区分别各设2套供水主泵，均为一用一备。低区做可调式减压阀，减至供水压力,高低区管道布置成环状。为了防止消防栓在工作时喷水口压力过高，部分消防栓采用了减压稳压式消火栓，能够对消防栓后的压力在一定范周内的进行调节。在室外高低区分别设三套地上式水泵接合器7。4.1.3消火栓系统管材选用该项目的室外消防栓供水管道采用内外热镀锌钢管，DN小于100mm者，螺纹连接；DN大于等于100mm者,卡箍连接。消火栓系统阀门、管材和接口要求承压1.6MPa。其安全性较高，但要对其管壁的厚度做出要求，要能够达到使用标准5。4.2 喷淋系统根据不同区域的喷水灭火系统的设计规范要求对建筑的喷淋系统进行建设。每个区域内的危险级别不同，要根据实际情况对不同区域的喷淋系统进行设置。该项目建筑内部l层以上部分按照中级危险级别(I)来划分，危险I级喷淋系统的喷水强度为6L(minm)。地下车库的危险级别定在级，级喷淋系统的喷水强度为8L(minm)。而这两种不同危险等级喷淋系统的喷头的工作范围是一样的，均为l60 m。喷淋系统是通过地下3层的专用水泵提供水压，水泵房内设有自动加压装置，满足自动喷水灭火装置工作时为临时高压制。通过统计和计算，喷淋系统的喷水量为60Ls。报警阀组主要设置在消防泵房内，为了保证系统的报警阀门及喷头不受高压破坏，还要在每个报警阀前加上减压装置，提高整个消防系统的可靠性和安全性能，也能防止每个楼层的水管压力过高而导致的问题6-7。4.4 消防水池水泵房为了保障整个建筑的消防用水，该项目在地下三层设有一个容积为648立方米的消防水池，在屋顶设有36 m消防水箱，以保证火灾发生时有水可用。针对不同区域的消防标准设置专门的消防水泵，且每组水泵最少为两台，一备一用，泵组主要包括消火栓系统水泵和喷淋系统水泵，为室内消防栓系统、喷淋系统提供满足灭火需要的水量及水压8。5 结语本文阐述了该项目给排水系统和消防系统的设计思路和标准。通过对建筑的特征和地形进行分析，来对给排水系统进行合理设置，采用重力排水，将雨、污水汇集到建筑地势较低之处，既节约资源，也减小设计的复杂度。高层建筑的消防给水系统也是一项复杂严密的工程，提升给水系统的设计水平有助于提高建筑的消防安全系数，有效的降低火灾给人民生命财产带来的损失。通过消防安全给水系统的优化设计研究，能够确保火灾发生时，建筑本身能够以最快的速度采取灭火措施。在设计安装过程中，应该坚持科学理论指导，运用现代先进的科技手段，不断解决消防系统中存在的问题，为我国高层建筑的消防安全提供更好的保障。参考文献：1建筑给水排水设计规范，GB 50015-2003(2009年版)2高层民用建筑设计防火规范，GB 50045-95(2005版)3汽车库建筑设计规范，JGJ100-984汽车库、修车库、停车场设计防火规范，GB 50067-975消防给水及消火栓系统技术规范，GB 50974-20146自动喷水灭火系统设计规范，GB 50084-2001(2005年版)7自动喷水灭火系统施工及验收规范，GB 50261-20051. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
