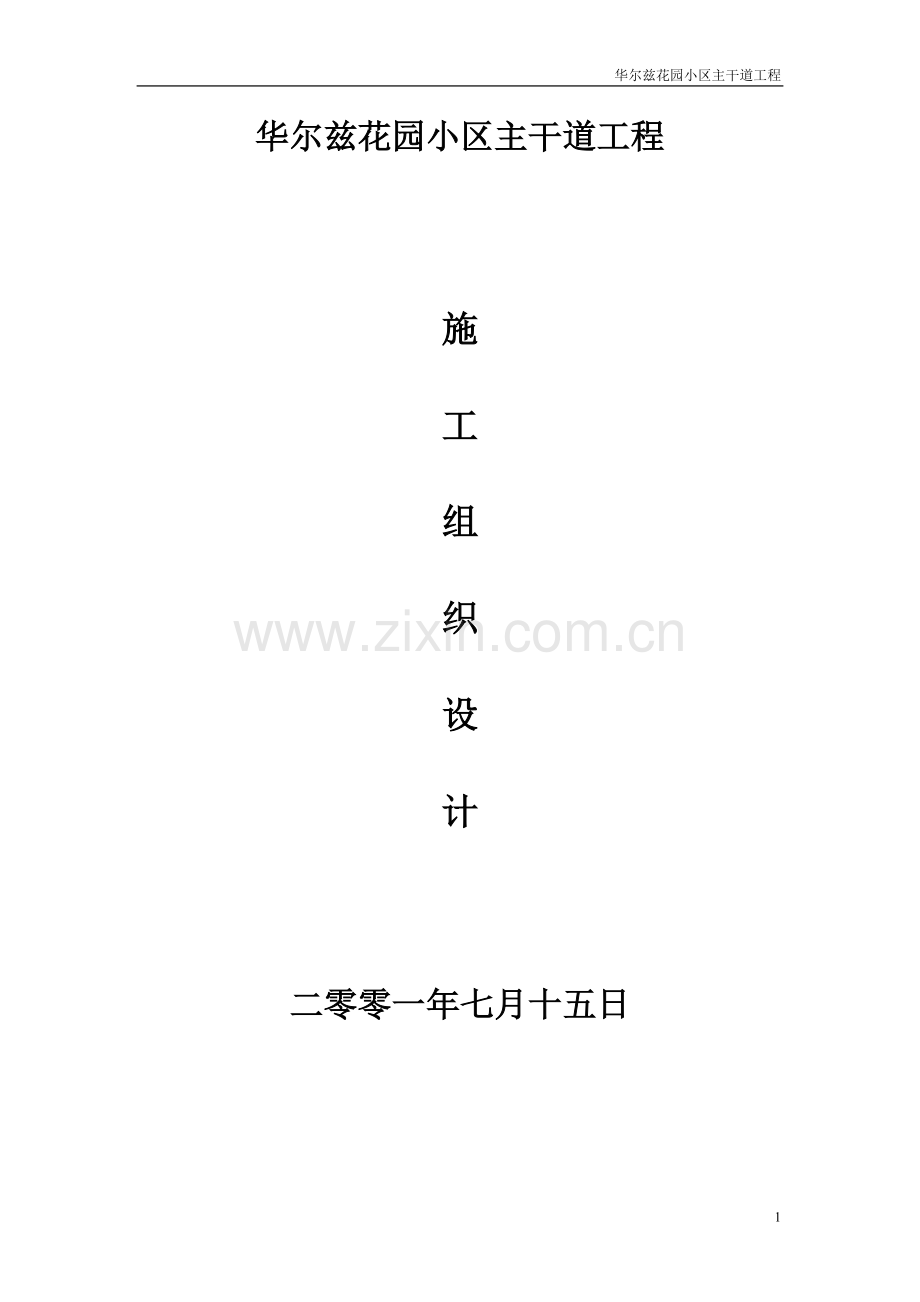

华尔兹花园小区主干道工程施工组织设计--毕设论文.doc_第1页
第1页 / 共64页

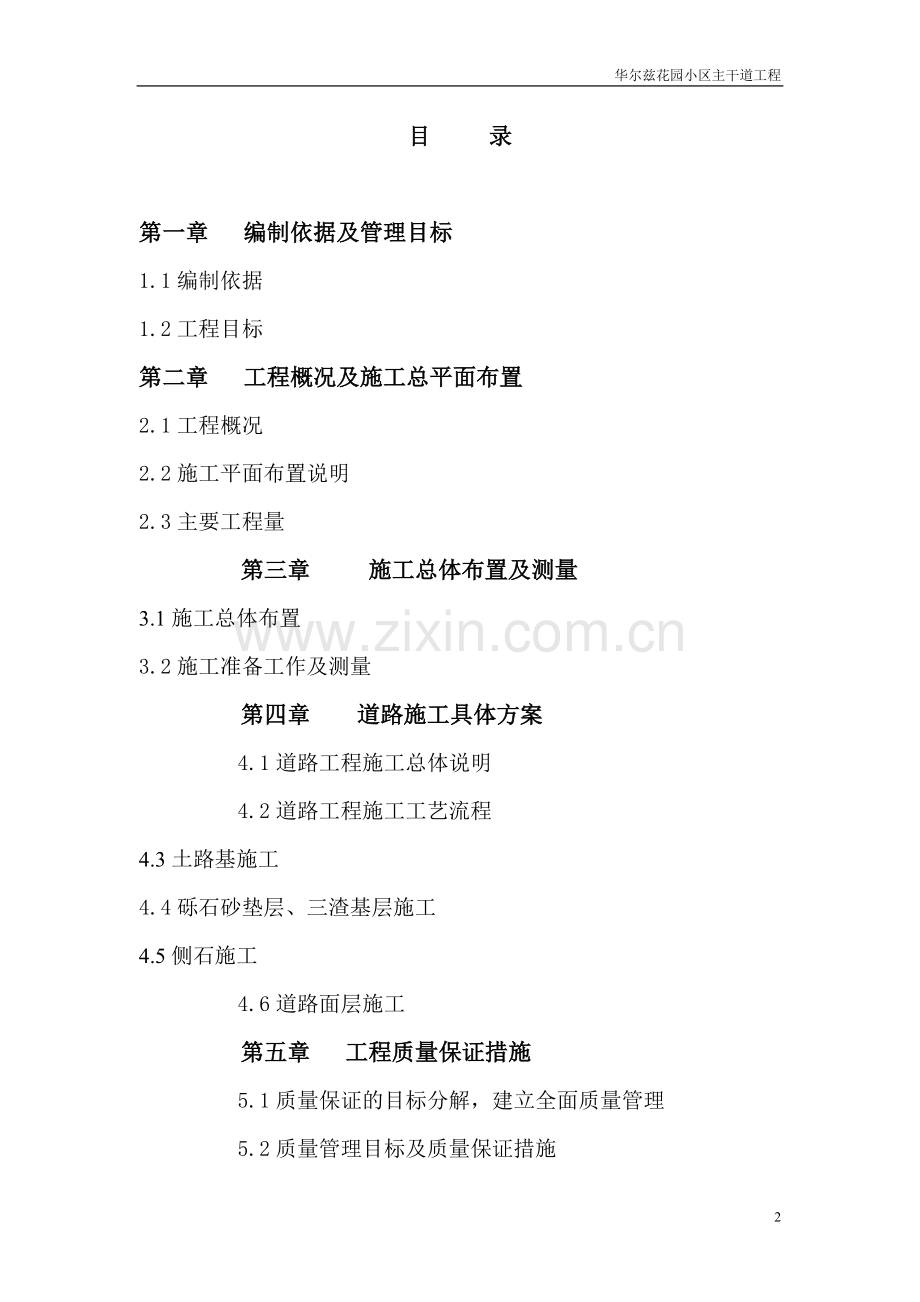

华尔兹花园小区主干道工程施工组织设计--毕设论文.doc_第2页
第2页 / 共64页
华尔兹花园小区主干道工程施工组织设计--毕设论文.doc_第3页
第3页 / 共64页
华尔兹花园小区主干道工程施工组织设计--毕设论文.doc_第4页
第4页 / 共64页
华尔兹花园小区主干道工程施工组织设计--毕设论文.doc_第5页
第5页 / 共64页
点击查看更多>>
资源描述

1、华尔兹花园小区主干道工程华尔兹花园小区主干道工程施工组织设计二零零一年七月十五日目 录第一章 编制依据及管理目标1.1编制依据1.2工程目标第二章 工程概况及施工总平面布置2.1工程概况2.2施工平面布置说明2.3主要工程量第三章 施工总体布置及测量3.1施工总体布置3.2施工准备工作及测量第四章 道路施工具体方案4.1道路工程施工总体说明4.2道路工程施工工艺流程4.3土路基施工4.4砾石砂垫层、三渣基层施工4.5侧石施工4.6道路面层施工第五章 工程质量保证措施5.1质量保证的目标分解,建立全面质量管理5.2质量管理目标及质量保证措施5.3主要技术质量复核5.4工程质量目标第六章 安全、文

2、明施工措施6.1安全施工保证措施6.2文明施工保证措施第七章 施工进度计划及人员、机械设备配备7.1施工总工期7.2施工工期保证措施7.3主要劳动力配备表7.4 主要进场施工机械设备表第八章 施工附图表1、 施工进度计划表2、 施工总平面布置图第九章 一期与二期道路如何顺接 及成本控制合理化建议第一章 编制依据及管理目标1.1编制依据1、华尔兹花园小区主干道工程招标文件;2、华尔兹花园小区主干道工程招标疑问答复;3、小区主干道沥青路做法横断面图;4、城市道路路基工程施工及验收规范CJJ44-915、沥青砼路面施工及验收规范6、市政道路工程质量检验评定标准CJJ1-907、上海市市政工程质量检验

3、评定标准8、上海市建设工程文明施工管理暂行规定1.1.1编制要点1、根据本工程的工期要求,结合施工现场实际情况、工程线路较长、工程施工范围处于居民区内,施工区域内的车辆运输较为困难的工程特点制定切实可行的施工技术措施、施工流水作业计划以确保工程质量及进度。2、根据本工程特点,合理布置临时设施、施工便道、合理组织分段施工,科学制定施工工艺流、合理机动的调度机械劳动力,降低工程成本,有效保证安全文明施工。1.2 工程目标1.2.1质量目标:优良工程。1.2.2工期目标:工期为40天,。1.2.3文明施工目标:局级文明工地和安全示范工地。1.2.4安全施工目标:安全、无事故。第二章 工程概况及施工总

4、平面布置2.1工程概况2.1.1工程概况 本工程名称:华尔兹花园小区主干道工程本工程工期:甲方额定工期为不多于45 个施工日历天,我方在保证工程质量的前提下,将使工期缩短至 40个施工日历天。主要工程内容为:道路工程。华尔兹花园小区主干道工程分为两期施工,第一期施工道路约长830米,施工主要时间在2001年8月间。第二期道路约长70米,由于在此范围内9月间要施工变电房,所以次段道路主要施工期在年底左右(具体时间由业主安排)。2.1.2工程设计华尔兹花园小区主干道工程全长900米,道路红线宽6米。道路结构均为15CM砾石砂,30CM三渣,7cm粗粒式沥青砼面层,3cm改性沥青细石砼。2.2施工平

5、面布置说明2.2.1材料运输路线现施工区域为居民区内,因现场道路狭窄,现场施工车辆通行极其不便,故所有小区内的外运土方必须要用小型车辆将土方运至指定堆放点,再进行外运。而小区又紧靠交通繁忙的漕宝路,现场的施工车辆进出,势必会造成与社会车辆的影响,所以我公司将再施工过程中派专人进行交通维护,实行日夜不间断值班,协调施工车辆和其他车辆的通行。本工程所用三渣从附近三渣料场购买,材料运输在夜间进行。道路交叉口两侧用警示灯和警示牌、荧光醒目标志,进行施工配合措施。本工程沥青砼采用进口改性沥青,由专业摊铺公司带料进行摊铺。为了达到市级文明施工的要求,生活区集中布置,施工区布置少量材料堆场及仓库。总体布局中

6、水电等根据施工进度情况,适合工程特点进行灵活、机动调整。2.2.3路面排水沿施工道路两侧设置排水沟,排水沟截面尺寸为500*500,土路基每隔15米做一条300*400的碎石盲沟。2.2.4施工接电接水 本工程施工用水、用电安排:施工用电容量为50KVA,水表口径为DG50。业主接水电到临时设施处,施工沿线用水电由我方按需要自行架设。 施工接水、接电自行安装水、电表以便结算水电费。2.2.5办公、生活区布置因为本工程范围限制,故无太大空间搭建临时设施。因此决定租用当地民房作为生活办公区。在现场布置少许材料堆场及仓库。(材料堆场位置详见施工平面布置图)第三章 施工总体布置及测量3.1施工总体布置

7、3.1.1施工组工程范围划分 为了施工范围尽量划分细致,以便于在组织各方面施工时,灵活机动、认真负责的开展施工,更有效的保证工程质量和进度,明确各施工人员的责任范围,根据工程实际情况和工期要求,我们决定分两个施工组进行施工,具体分法以拟建变电所位置所在点为分界: 第一施工组:在拟建变电房左侧至正门位置所在的整条路面。 第二施工组:在拟建变电房右侧至正门位置所在的整条路面。 (施工组段的划分详见施工平面布置图)3.2施工准备工作3.2.1总体施工前期准备3.2.1.1办妥三证一卡,即:施工许可证、夜间施工许可证、掘路许可证和管线交底卡。3.2.1.2配合建设方“三通一平”前期工作,在确保工期前提

8、下,全面规划、统筹兼顾,见缝插针地要安排好施工工作。3.2.1.3施工前编制好详细的施工组织设计,分解到各工序,经各方审批后,层层交底到有关施工人员。3.2.1.4接受建设单位交桩,保护好控制桩,并会同监理单位对控制桩进行踏勘、复测,根据实际需要发现问题及时向建设方及测绘单位汇报解决。3.2.2施工现场清理 在路基施工之前,对翻挖后的道路进行清理,清除所有孤石、垃圾、残渣、结构物和所有人为或非人为的障碍物,以及红线范围内耕植土应予以清除。 清除工作遗留下的洞穴如果不是挖方之处,均应按规范的规定进行填方料回填、压实。3.2.3排水沟设置 施工前在整个土路基施工范围两侧,开挖两条纵向排水沟,每15

9、0m设一个集水井以利施工期间排水,排水沟深度与底宽为0.5m。3.2.4工程测量、定位 本标段我们准备采用如下方案进行测量定位。3.2.4.1中心线桩的复测与加密3.2.4.1.1复测导向线 组织技术员和测量员进行实地查验,恢复设计单位布设的交点,复测导向线边长和转角。复测完后,将正确的交点进行栓桩固定。3.2.4.1.2曲线复测、定桩 对曲线各主点(直圆点、曲中点、圆直点等)进行复测,检查设计单位所留下的各要素桩是否正确并弥补丢失的桩。 恢复定线后,根据曲线各要素主控制桩,每隔25m设置一个曲线的详细测设,同时对直线段的中心线控制村每隔25m进行加密。 具体方法:利用计算机出各桩点的坐标,然

10、后利用全站仪一次分段进行测设。3.2.4.1.3固定主要控制桩 复测完后,对主要控制桩如交点、转点、曲线的起讫点以及起控制作用的百米桩等,根据实地地形、地物灵活采取不同的方法进行固定,如延长切线点、交点法、直线法、距离交汇法等。 3.2.4.2路线高程的复测与水准点的增设3.2.4.2.1高程复测 对沿线建立的水准点和加密水准点进行测量,对中桩以相邻两水准点为一测段,从一水准点开始,逐点施测中桩的地面高程,闭合于下一个水准点。 3.2.4.2.2增设临时水准点 根据现场的地形、地物每隔80-100m增设一个临时水准点,以便施工需要。水准点的设置必须牢固可靠。3.2.5施工放样 中心线桩和高程复

11、测完以后,即随施工进度进行各分项工程的施工放样。 为保证施工质量,以纵向每隔25m以及各曲线主点、横断面中桩、边桩以及每隔4m一控制桩,形成一个放样网格状控制图,来控制施工测量定位的准确性和精确性。3.2.6测量所用仪器序仪器名称型号规格数量(台)进场时间1水准仪NA2、S3各12001.32经纬仪T2、J2各12001.33测距仪DI200212001.34全站仪12001.3第四章 道路施工具体方案4.1道路工程施工总体说明 道路工程施工较简单,道路施工的好坏关键是土路基的施工。由于本工程施工范围内部分是老路翻挖和部分原有土路基的施工,故路基土质量比较好,施工层次比较清晰。 4.2道路工程

12、施工工艺流程施工准备工作-翻挖老路结构层-整理土路基-砾石砂垫层-三渣基层-排砌侧石-面层摊铺沥青砼-清场收尾4.3土路基施工根据现场踏勘,本工程系老路翻挖改建工程,故翻挖老路面层后,使翻挖物外运,再整理场地,进行路基的稍加平整即可。路基碾压前应仔细平整,作出路拱,碾压时顺道路中心线方向进行,按先轻后重、先稳后重、先慢后快、先边后中、先高后低、速度均匀地进行,轮迹重叠循压实,压路机碾压不到的部位,应采用小型机夯或人力夯认真循序夯实,夯实面在纵横方向均应相互重叠一半,防止漏夯。为保证土路基质量做好排水处理,我们在施工道路两侧各做一条0.5米0.5米排水沟,在道路基层上每各15米做一条0.3米0.

13、4米的横向碎石盲沟。644.4砾石砂垫层施工4.4.1砾石砂施工工艺框图土路基平整后放基准线清扫检查来料质量机械进行摊铺料车卸料压路机进行初压、复压、终压清理工地内余料复验各项质量指标4.4.2 砾石砂摊铺 垫层采用砾石砂垫层,砂砾应具有一定级配(标称尺寸为075MM)的透水性良好材料,质地坚硬,不含杂质,不允许用同粒径碎石,在路槽一复检合格后,就及时铺筑,砂砾摊铺后应及时用压路机碾压,摊铺的砂砾就级配均匀一致,无明显粒料分离现象,严禁用四齿耙拉平堆料,造成粗细粒料局部集中,若由大空隙之处应用细粒料填实,碾压机具宜用压路机,压路机自路边压向路中,碾压轮迹应重叠,重叠应不大于30CM,碾压速度一

14、般不超过30M/min。应随时用路搭板和3M直尺校正路搭、平整度、厚度等,控制压实后的密实度大于2.3g/cm3,质量不合要求处就随时纠正。压路机碾压先用6T轻型压路机碾压23遍,再用16T重型压路机碾压46遍,以保证砾石砂层的密实度,并保证其平整度和厚度,平整度测试为每40米测一点用三米直尺隔在砾石砂层上量出的最大间隙为其平整度数值,要求不能大雨20MM,厚度要求每1000平方米测一点,要求厚度误差为(+20MM,-20MM)。 砾石砂材料由我方自行到附近料场进料,进料时选择没有山皮、风化石子、泥土等杂物的材料,再进行筛分析(每周3次)和磨耗率测试(一年一次),磨耗率150快速路和主干路密实

15、度90%用环刀法40-30快速路和主干路密实度95%用环刀法二路床允许偏差10-30CM快速路和主干路密实度95%用环刀法20-30CM次干道密实度93%用环刀法30-30CM支路密实度90%用环刀法4中线高程20MM用水准仪测量5平整度20MM用3M直尺量取最大值6宽度+200MM, 0用尺量7横坡20MM且不大0.3%用水准仪测量项目检 查项 目规定值划允许偏差检 查方 法三碎石基层允许偏差(MM)1厚度10%用尺量2平整度15MM用3M直尺量取最大值3宽度不小于设计规定用尺量4中线高程20MM用水准仪测量5横坡20且不大于0.3%用水准仪测量6压实密度(1)嵌缝2.1T/M3灌砂法(2)

16、不嵌缝2.0T/M3灌砂法四石灰、粉煤灰混合料允许偏差(MM)1压实度95%灌砂法2平整度10用3M直尺量取最大值3厚度10用尺量4宽度不小于设计规定用尺量5中线高程20用水准仪测量6横坡20且不小于0.3%用水准仪测量五混凝土允许偏差(MM)1压实度95%称质量检验2厚度+20,-5用尺量3弯沉值小于设计规定用弯沉值仪检测4平整度90%,基层95%用环刀法或灌砂法检验2平整度5用3M直尺量取最大值3相邻块高差3用尺量取最大值4横坡0.3%用水准仪测量5纵缝直顺10拉20M小线量取最大值项目检 查项 目规定值划允许偏差检 查方 法6横缝直顺10沿路宽拉小线量取最大值7井框与路面高差5用尺量5.

17、4 工程质量目标: 工程质量目标确保优良,若质量达不到优良,我公司愿以总投标价的2%予以罚款,如达到优良我公司不要求奖励。第六章 安全、文明施工措施6.1安全施工保证措施6.1.1安全目标 安全事故为零,做到:无工伤死亡事故;无重伤、轻伤事故;不发生次现以上交通死亡事故及壹万元以上交通物损事故;不发生机械设备事故。6.1.2安全管理保证体系项目经理项目机管员项目安全员项目施工员项目工程师制定有关安全规章制度监督指导安全措施贯彻落实安全奖惩工作施工生产安全交底施工过程安全监督各班组的安全教育安全检查监督整改职工违章教育处理安全资料台帐积累机电设备检查保养维修,机电安全使用制度落实,编制安全技术方

18、案安全设施设备验收特殊施工安全交底加强自我保护意识遵守安全生产六大纪律听从管理人员指挥6.1.2.1安全责任1.项目经理为安全施工的总责任人。2.分管生产的项目副经理对安全施工负直接领导责任,具体组织实施各项安全措施和安全措施和安全制度。3.项目工程师负责组织安全技术措施的编制和审核,安全技术交底和安全技术教育。4.施工员对分管施工范围内的安全施工负责,贯彻落实各项安全技术措施。5.工地设专职安全管理人员,负责安全管理和监督检查。6.各专业人员都有相应岗位的安全职责。7.每个施工人员亦有安全职责。6.1.2.2安全教育 安全教育分为一般性安全教育和安全技术交底两个阶段。1.安全教育:a.工程项

19、目经理、施工现场施工员、安全员经安全岗位培训,考核合格,持证上岗。 b.新工人进入施工现场前完成三级安全教育: 安全基本知识、去规、法制教育: 现场规章制度和遵章守纪教育: 本工种岗位安全操作及安全制度纪律教育。c.施工现场作业人员安全教育: 进场安全教育; 季节性安全教育(如高温、低温等自然变化)。e.特种作业人员的安全教育: 对特种作业人员进行安全教育,经培训、考核,取得劳动者局核发的“操作证”后持证上岗; 施工现场中小型机械操作人员经培训考核,取得教育培训中心核发的“操作证”后持证上岗。2.安全技术交底: a.施工员在安排生产任务的同时,结合分部、分项施工的特点,实施安全技术交底,操作人

20、员签证认可,并保持记录。 b.根据授权范围,项目管理人员在签发“动火证”的同时,对“动火监护员”进行安全交底,明确监护职责和监护范围,“动火监护员”签字认可,并保持记录。6.1.2.3安全检查1、每月一次全面安全检查,由工地各级负责人与有关业务人员实施;每旬一次例行定期检查,由施工员实施。2、班组每天进行上岗安全检查、上岗安全交底、上岗安全记录和每周一次的安全讲评活动。3、在节假日前后、高温、寒冷季节组织施工用电、降温和保暖的专项安全检查。6.1.3安全施工的一般性措施6.1.3.1一般规定1、做好“人、机、料、法、环“五方面工作,从以下五方面抓好现场安全生产施工:a.施工现场安全管理;b.施

21、工现场安全防护措施;c.施工现场安全用电; d.施工现场机具安全;e.施工现场防火防爆; 遵守市政系统有关安全生产要求,做到“一遵二反”“三不伤害”“三不放过”“三保险、五限位”“五查三定”“四口、五临边”“六大纪律”“六不出”“十不吊”“十不准”等有关安全生产基本要求。 安全色、安全标志采用统一规范的形式,安全色分为红、黄、蓝、绿四种,安全标志分禁止标志、警告标志、指令标志、提示标志四类。 封闭施工,与外界隔绝,外界交通由临时交通便道组织。6.1.3.2施工机械的管理1、资料的管理建立施工现场的机械设备使用台帐,以检测机械设备在施工现场的安全运行是否处于受控状态。台帐有下列几方面军的内容: 机械设备
